Ставим электроусилитель руля на ВАЗ-2114 своими руками: полный алгоритм установки с фото

Подробное руководство по установке

Итак, если вы решили поставить электроусилитель руля на ВАЗ 2114, то необходимо учитывать, что вам придется также произвести замену самой рулевой колонки. В частности, вместо стандартного устройства вам надо будет поставить колонку с электроприводом, соответственно, наш ремонтный процесс будет начинаться с проводки. Вам необходимо будет разобраться со всеми разъемами и колодками, ведь вы должны все сделать красиво, без каких-либо скруток проводов. В колодке имеется специальная клемма, которую вам необходимо будет демонтировать, после чего установить ее на разъем в жгуте.

Свободная клемма данного разъема устанавливается в то место, где проходила штатная проводка, никакие специальные жгуты или переходники для этого не потребуются. Вам нужно только соединить два кабеля сечением 4 квадрата с аккумуляторной батареей. Для обеспечения безопасности данного участка электроцепи дополнительно нужно установить предохранительный элемент на 50 ампер.

Далее, так называемой слаботочкой, то есть не силовым проводом, вам необходимо подключиться к таким элементам:

  • тахометру, использующемуся для демонстрации количества оборотов коленчатого вала двигателя;
  • скоростному датчику, применяющемуся для обозначения скорости транспортного средства;
  • массе, то есть кузову автомобиля;
  • диагностической К-линии;
  • а также к контрольной лампочке (автор видео об установке узла в домашних условиях — канал sokur64).

Выполнив эти действия, вам нужно будет произвести диагностику наличия сигнала тахометра, а также спидометра.

Если сигналы есть, то дальнейшая процедура установки выглядит следующим образом:

  1. Производится демонтаж пластикового кожуха на рулевой колонке, где установлены переключатели, а также замок зажигания. Для этого нужно открутить все болты, при помощи которых фиксируется защитная накладка.
  2. Затем необходимо выкрутить винт, установленный на рейке, и произвести ее демонтаж. На этом этапе вам необходимо будет определить, как сильно размеры установленного при производстве узла отличаются от того размера, который будет использоваться.
  3. На следующем этапе производится монтаж вала непосредственно на электроусилитель. После этого сам вал необходимо зафиксировать в месте монтажа.
  4. На следующем этапе производится настройка электроцепи. Из салона транспортного средства к аккумуляторной батарее необходимо провести два провода, как вариант, это можно сделать через левое крыло. Чтобы сделать это, нужно в первую очередь произвести демонтаж расширительного бачка омывательной системы, а затем, используя наиболее твердую и толстую проволоку, протянуть ее. Вам нужно попытаться добраться до моторного отсека.
  5. Когда конец проволоки появится в моторном отсеке, к нему необходимо прицепить проводку. Далее, оба провода необходимо будет вытащить вместе с самой проволокой.
  6. Выполнив все эти действия, мы приступаем к одному из основных шагов — подключению электроники электроусилителя. Под приборной панелью в «четырке» имеется специальная красная колодка, внутри которой расположен оранжевый кабель. Непосредственно сам контакт ЭУР необходимо подключить именно к этому проводу. Такие же действия производятся с серым проводом.
  7. Затем осуществляется подключение силовых концов. К аккумулятору подключаются провода розового и черного цвета, розовый — к положительной клемме, черный — к отрицательной. На этом процесс монтажа можно считать завершенным. Проверьте работоспособность установленной системы и, при необходимости произведите регулировку устройства.

Фотогалерея «Помощь в установке ЭУР на ВАЗ 2114»

1. Монтаж кардана при установке системы ЭУР

2. Установленный в сборе узел на ВАЗ 2114

3. Подключение проводки устройства к бортовой сети

4. Сборка рулевой колонки, установка на место облицовочных накладок

Виды и преимущества усилителей руля

Раз уж мы заговорили о ВАЗ 2114 и о его технических свойствах, то нельзя умолчать о его рулевом управлении и о том, как можно сделать его лучше. Сегодня перед водителем стоит выбор между двумя вариантами усиления: ЭУР (или ЭМУР) и гидроусилитель руля на ВАЗ. Но что это такое, в чем их конструктивные отличия, особенности и, возможно, недостатки?

ЭУР — электроусилитель рулевого управления, это уникальное устройство, построенное на принципе импульсов электрического тока. Электроусилитель руля на ВАЗ представляет собой довольно сложную систему, где каждой детали отведена своя роль, выходит из рабочего строя она — ломается и все устройство, дает сбои и на рулевое управление.

Вот почему нужно вовремя проводить мониторинг состояния рулевого механизма, дабы он не отказал где-нибудь неожиданно в пути. За импульсами тока в ЭУР следит устройство, под названием контролер, причем степень усиления можно регулировать по собственному желанию. Итак, какие задачи выполняет ЭУР?

  • ЭУР положительным образом отражается на управляемости, маневренности автомобиля, позволяя водителю «держать» машину, «чувствовать» ее ход, тогда как без этого устройства автомобиль, тем более отечественный, двигается очень посредственно;
  • ЭУР становится просто незаменимой вещью во время температурных перепадов, которые в России встречаются достаточно часто. Так, обычно в лютые январские морозы вся система дает сбой, но усилитель помогает преодолеть и это испытание с достоинством, так как на него никак не влияют даже самые мощные перепады температур воздуха;
  • благодаря усилению рулевого механизма значительным образом экономится горючее, так как можно регулировать степень усиления и контролировать потребление топлива.

Кроме электроусилителя существует еще и гидроусилитель руля. Это сложный, требующий бережного отношения и постоянно контроля механизм, состоящий из большого числа деталей. Принцип действия этого типа усиления основывается на взаимодействии ГУР и масляной жидкости, которая заливается в бачок устройства. Потому он и называется гидроусилитель руля, так как его действия основаны на рабочей силе жидкости.

Технология работы усилителя сложна, но главное здесь — это то, что он очень эффективен, гарантирует безопасное и комфортное движение, позволяет сохранить управляемость автомобиля даже в случае возникновения серьезных неполадок в передней шине. Единственный минус устройства — это частый выход из строя, протечки масляной жидкости. ГУР выполняет следующие задачи:

  • делает автомобиль более управляемым, легким, маневренным;
  • смягчает удары, которые приходятся на руль во время движение по не самым лучшим дорогам. Людям, привыкшим ездить не по идеальным трассам, а по проселочным дорогам, как никому другому понятна ценность ГУРа;
  • устройство позволяет «чувствовать» трассу, свой автомобиль, что придает уверенности на дороге;
  • посредством рулевого усиления происходит снижение количества рулевых оборотов, что тоже огромный плюс.

Нюансы установки ГУР

Каждый автовладелец, который устанавливает гидроусилитель, должен следовать инструкции, в противном случае монтаж системы может быть произведен с ошибками. А это, в свою очередь, приведет к некорректной работе ГУР.

Итак, как производится установка гидроусилителя руля на «Десятку»:

  1. Сначала производится снятие кожуха газораспределительного механизма и установка кронштейна на три винта. В салоне имеются соответствующие отверстия, так что дополнительно сверлить ничего не нужно. Далее, осуществляется установка шпильки, на которую впоследствии будет монтирован ролик. Для шпильки отверстий нет, поэтому их придется сверлить. После монтажа ролика производится установка кронштейна и его фиксация.
  2. Генераторный узел, а также оба его фиксатора необходимо демонтировать, аналогичные действия производятся и с колонкой. Вал необходимо будет немного подрезать, приблизительно на 3.5 см. В том случае, если у вас есть болгарка со сварочным аппаратом, то этот шаг можно выполнить самому, если нет, то обращайтесь к специалистам.
  3. Затем отпиливается часть кронштейна, после чего на нем можно будет надежно закрепить насос и закрыть его с помощью подушки. Полученная конструкция монтируется на силовой агрегат, вернее, в то место, где был установлен кронштейн генераторного узла.
  4. Теперь вам нужно найти адсорбер и установить под него кронштейн для расширительного бачка. Чтобы сделать это, выкрутите винт, фиксирующий подушку двигателя, после чего приподнимите мотор. В образовавшееся отверстие устанавливается ремешок гидроусилителя, его следует надежно закрепить на ролике.
  5. Теперь вам остается только поменять штатную установленную рейку на новую от гидроусилителя. Открутите шест винтов и завершите процедуру сборки устройства. Подключите шланги и залейте в расширительный бачок рабочую жидкость, для ее прокачки рулевое колесо следует повернуть в крайнее правое и левое положения при отключенном и заведенном двигателе.


Отмеченную красным часть нужно будет отпилить

Принцип действия ЭУР и ГУР

ГУР ВАЗ 2110 представляет собой систему, состоящую из множества элементов. Насос ГУР в данном случае приводится в движение коленвалом — он осуществляет перекачку масла, в результате чего посредством давления позволяет осуществлять вращение рулем.

Электроусилитель руля представляет собой модульную конструкцию, которая встраивается в рулевую колонку, непосредственно сам модуль состоит из:

  • электродвигателя синхронного типа;
  • торсиона;
  • нескольких датчиков;
  • управляющего модуля.

Устройство ЭУР для автомобиля ВАЗ

Принцип действия заключается в следующем — торсион скручивается, датчик осуществляет считывание момента, а электромотор передает небольшое усилие на выходной вал.

Проверка ЭУР на ваз 2114

  • Одеваем направляющий на винт крепления вакуумного усилителя. Проводим первоначальную присадку электроусилителя повернув рулевое колесо два, три раза в разные стороны и сделав полный оборот.
  • Поправляем рулевую колонку. Это обеспечит корректную сочленение промежуточного вала со шлицевой червяка рулевого механизма.
  • Сильно затягиваем все элементы крепежа, верхних и нижних точках и начинаем тяним проводку.

Проводка ЭУР на ваз 2114

  1. Для удобства предстоящей протяжки проводки, снимаем бочонок омывателя.
  2. Открываем блок предохранителя и через технологическое отверстие, сквозь которого проходит пучок штатной проводки выходящие из моторного отсека, с помощью направляющей подтяжки пропускаем кабели питания. Протягивая их через нишу под крылом и выводим в моторный отсек где соединяют с аккумуляторными батарейками.
  3. Розовый провод в обмотки это плюсовой контакт.
  4. Бежевый голый провод подключается к массе автомобиля.
  5. Индивидуальный предохранитель, размещаем в блоки предохранителей. Размещаем его таким образом, что бы к нему было удобно подобраться в случаи необходимости.
  6. Рядом располагаем диагностическую колодку предварительно свернув её провод. Для неё тоже не предусмотрено штатного места, поэтому её следует разместить в максимально доступным для использование месте.
  7. Снимаем обшивку левой передней стойки и выводим к лобовому стеклу светодиод, сигнализирующий о функционирование электроусилителя.
  8. В процессе работы электронный блок управления непрерывно производит самотестирование усилителя, выдавая на световой индикатор светодиод ходы состояния.
  9. Пресоединяем провод светодиода к штекеру проводки электроусилителя, аккуратно убираем проводку в пространство под передней панелью.
  10. Связываем проводку с электронным блоком управления электроусилителя руля.
  11. Верхнем разъем присоединяем жгут от датчиков.
  12. В нижний питание.
  13. Для правильного выполнения своих функций электроусилителю необходимо постоянно получать и обновлять информацию о текущим режиме в котором работает двигатель, о скорости движение и других параметров автомобиля.
  14. Поэтому нам надо подключить к трем датчиком.
  15. Самый простой способ это подключится к ним через комбинацию приборов.
  16. Выкручиваем винты комбинации приборов и вынимаем её с панели приборов.
  17. Протягиваем проводку от электроусилителя к комбинации приборов, коммутируем по цвету, одинаковые провода идущие от комбинации приборов с проводами жгута электроусилителя оранжевый к оранжевому, коричневый с красной полоской к коричневому с красной полоской, серый к серому.

Сборка электрики ЭУР на ваз 2114

  1. Одеваем нештатный выключатель зажигания. На рулевом валу электроусилителя так же как и на штатном рулевом валу имеется специальный пас выполняющий функцию блокиратора, своеобразный противоугонный системой, для функции замка в комплекте крепежа электроусилителя идут специальные болты с отрывной головкой , точно такие же крепится на заводском замке.
  2. Затянув их до упора, необходимо сорвать шляпки, превратив болты в заклепки.
  3. После установки выключателя зажигания наживляем рулевое колесо, заводим автомобиль и тестируем установленную систему.
  4. Покрутив руль три, четыре раза в разные стороны и сделав полный оборот, не должно присутствовать ни каких посторонних шумов , кроме ели слышного жужжания электромотора.
  5. Если все в порядке, вы это сразу поймете, рулевое колесо будет крутится в несколько раз легче.
  6. Снимаем рулевое колесо.
  7. Одеваем двух рычажный переключатель и подключаем к соответствующим разъемом, контакты идущие комбинации приборов.
  8. Одеваем кожухи рулевой колонки.
  9. На нижнем кожухи имеются пластмассовый кронштейн для проводки, сейчас он будет нам мешать, поэтому срезаем его.
  10. На заключительном этапе для того что бы установить руль в правильно равновесное положение автомобиль загоняется на стенд сход развалов.
  11. На стенде руль выставляют ровно и на этом процессе установки электроусилителя рулевого управления заканчивается.

Процедура замены вентилятора печки

Первым делом необходимо снять с аккумулятора авто плюсовую клемму, чтобы отключить подачу питания на старый моторчик. После этого выполняем следующие действия:

  • в моторном отсеке машины снимаем кожух вентилятора и выкручиваем винты, которые удерживают деталь на месте;
  • извлекаем решетку притока воздуха, которая крепится специальными болтами;
  • снимаем резиновый уплотнитель, расположенный прямо под решеткой;
  • снимаем приборную панель со стороны водительского места и отсоединяем провода, подключенные к моторчику;
  • немного сдвигаем моторчик вместе с защитным кожухом, снимая его с фиксаторов и извлекаем неработающую деталь;
  • вытаскиваем вентилятор из кожуха;
  • подключаем к электрической сети автомобиля и монтируем новый моторчик, после чего осуществляем сборку в обратном порядке;
  • подключаем клемму к аккумулятору и проверяем работоспособность печки.

Мы настоятельно рекомендуем выбирать новый и оригинальный моторчик, чтобы обеспечить его бесперебойную работу в течение длительного времени. Если вы все же покупаете бывшую в употреблении деталь, обязательно проверяйте ее техническое состояние, целостность контактов, работоспособность.

Как видите, процедура установка нового моторчика печки на автомобиле ВАЗ-2115 не требует много времени, специальных навыков и знаний. Поэтому совершенно не обязательно обращаться со столь мелкой проблемой в автосервисе, где стоимость подобного ремонта может оказаться довольно высокой. Просто купите новую деталь и установите ее, соблюдая все рекомендации, приведенные в нашей инструкции.

Можно Ли Поставить Гур На Ваз 2114

Управляющая система автомобиля ВАЗ 2114 с самого собственного производства подразумевала возможность установки гидроусилителя руля с помощью установочного комплекта. Это касается и электроусилителя руля либо просто ЭУР.

Такая модификация дозволит легче поворачивать автомобиль и повысит комфортабельное управление. В особенности это касается водителей, которые основное время ездят в городке.

Главным различием гидроусилителя руля (ГУР) от ЭУР состоит в том, что сила (эффективность) работы первого впрямую находится в зависимости от скорости работы мотора. При большой скорости крутить руль уж очень просто. Это сказывается как на ощущении езды, так на маневренности.

Для преодоления таких заморочек ГУР подсоединяется не впрямую к мотору, а используя регулятор коэффициента усилений. Конкретно таким функционалом обладает электроусилитель. На работе ЭУР не свойственна ровная связь усилия с мощностью мотора, что позволяет врубаться в работу как это необходимо в определенной обстановке.

Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.

Дополнительные плюсы использования электроусилителя заместо ГУР:

  • Наименьшие требования к обслуживанию (не надо смотреть за маслом, соединениями).
  • В мороз не надо прогреваться, как с применением ГУР.
  • Установить ЭУР намного легче (не потребуется вмешиваться в моторный отдел).
  • Высочайшая надежность.
  • Минусом считается только наименьшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совершенно не приметно.

Ответ уникален для каждого автовладельца. Что, вращения руля становится легким и эффект хотя приметен. Одновременно с этим, кроме денежной стороны вопроса (как известно по минимому 15-20 тыс. рублей) нужно издержать целый денек, чтоб его установить. Выбор вполне лежит принадлежит вам, если вы не смотря на это отважтесь, то поможем для вас с установкой.

Установка электроусилителя руля на ваз 2108, 2199, 2109, 2110, 2112, 2113,2114, 2115.

В процессе установки электроусилителя нужно учесть, что необходимо будет сменять управляющую колонку ВАЗ 2114 «колонкой с электроприводом». Для этой цели начнем с проводки. Необходимо будет разобраться с колодками. «Скруток» никаких не потребуется. В колодке есть клемма, которую нам необходимо извлечь и воткнуть ее на колодку в жгуте.

Свободную клемму жгута вставляем конкретно в то место, где был штатный провод. Особый жгут для этой цели вам не нужен. Соедините два провода с сечением 4 квадрата с аккумом. Помним подключить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, к-линия и проводок на контрольную лампу. Пожалуйста проверить наличие сигналов спидометра и тахометра.

  1. Снимаем кожух с переключателями и замком зажигания.
  2. Откручиваем болт на рейке и снимаем ее. Необходимо найти, как «родная» деталь чем просто нашей новейшей.
  3. Устанавливаем на ЭУР вал. Сам вал потом прикрепляем на свой профессионализм место.
  4. Настраиваем проводку. Протягиваем к аккуму из салона два кабеля, идеальнее всего через левое крыло. Чтоб провести проводки можно:
  • Снять поначалу бачок омывателя.
  • Взять твердую проволоку и протаскиваем ее, стараясь добраться до капота.
  • Когда она появится у капота, прицепляем к ней наши провода.

Вытягиваем совместно с нашей проволокой.

  1. Подключаем электронику ЭУР. Под панелью устройств конечно красноватая колодка, в ней оранжевый провод. Конкретно к нему необходимо подсоединить электроусилитель.
  2. Подобные процедуры необходимо сделать с сероватым проводом.
  3. Подключаем силовые концы. В АКБ подключаем розовый это плюс, а темный — минус.

Установка на этом деле завершена. Если что остается сделать нашему клиенту сделали пристально по аннотации, то будете услаждаться легкостью управления ВАЗ 2114.

Установка Гура на ваз 2109

Если высота и положения руля для вас не нравится, то здесь необходимо будет стачивать края промвала до подходящего для вас размера либо устанавливать прокладки меж пластинкой и корпусом. Стоит держать в голове, что электроусилитель руля отключается автоматикой на скорости выше 50 км\час, в отличии от правильного подбора студии же самого ГУР.

Установка электроусилителя руля своими руками полностью реальна. Стоит только держать в голове, что даже у опытнейшего водителя она займет длительный период и сил. Однако для любителя комфортабельной езды итог оправдает что остается сделать нашему клиенту издержки и надежды.

Что необходимо для установки

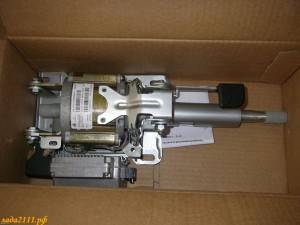

Комплект для установки электроусилителя руля на ВАЗ-2114

Перед тем, как начать монтаж, необходимо собрать все необходимо оборудование. Что же понадобиться автомобилисту, в данном случае:

  • Электроусилитель.
  • Блок управления.
  • Промвал.
  • Проводка.

Блок управления усилителем

Процесс установки электроусилителя

Теперь, когда всё готово, можно перейти непосредственно к процессу установки электроусилителя руля на автомобиль. Прежде чем начать процедуру, стоит отметить, что необходимо заменить проводку рулевой колонки. В данном случае, не будет никаких обрезаний проводов и «скруток». Все подключается к стандартным колодками.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соединяем два провода с сечением 4 квадрата с аккумулятором. В обязательном порядке стоит установить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, К-линия и проводок на контрольную лампу.

Не забываем проверить наличие сигналов спидометра и тахометра.

Итак, все было подготовлено, и теперь можно перейти непосредственно к процессу установки ЭУР. Рассмотрим, пошаговую инструкцию к установке:

  1. Демонтируем клемму-минус с аккумуляторной батареи.

    Снимаем клемму «-» с АКБ

  2. Снимаем рулевое колесо.
  3. Демонтируем кожух облицовки рулевой колонки.
  4. Отсоединив провода, демонтируем переключатели и замок зажигания.

    Процесс демонтажа переключателей на руле

  5. Открутив крепежные элементы, демонтируем рулевой вал.

    Срываем болты рулевого вала

    Демонтируем

  6. Теперь на электроусилитель необходимо установить вал.
  7. Следующим этапом становиться настройка проводки, что не так уж и сложно, как кажется на первый взгляд.
  8. Тянем 2 провода с салона к АКБ. Многие рекомендуют делать это внутри левого крыла. Для большей удобности, рекомендуется демонтировать следующие элемент: бачок стеклоомывателя, АКБ и полку для аккумуляторной батареи.

    Подключение проводов питания ЭУР

  9. Делаем крепления для электроусилителя руля. Установка креплений для электроусилителя
  10. Устанавливаем деталь в посадочное место и фиксируем, при помощи гаек. Устанавливаем электроусилитель руля на посадочное место
  11. Финальным этапом установки становиться подключение электроники ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель. В точности с предыдущим действием, необходимо подключиться к серому проводу. Находим необходимые провода и подключаемся к ним
  12. Теперь, для того, чтобы электроусилитель заработал, необходимо подключиться к плюсу и минусу.
  13. Процедура установки ЭУР завершена и если все сделано, верно, и в точности, то все будет работать.
  14. Остальную сборку проводим в обратном порядке и согласно технических схем.

Регулировка руля

Также, если после установки неудобно расположение руля и электроусилитель слишком низко или высоко, то немного это неудобство можно поправить при помощи регулировки. Сделать это можно сточив края промвала или дополнительно установив прокладки и втулки.

Стоит помнить, что в отличие от гидроусилителя, автоматика электроусилителя отключатся, когда скорость становиться свыше 50 км/час.

Но, не стоит отчаиваться и расстраиваться ведь на такой скорости в управлении не чувствуется, включена или выключена данная функция.

Выбор изделия

Сравнение штатной рулевой колонки и с электроусилителем

2172-3450008 – оригинальный каталожный номер электроусилителя руля, который предназначен для установки на ВАЗ-2114. Так, это наиболее подходящий в данном случае вариант. Средняя стоимость составляет около 20 000 рублей.

Преимущества и недостатки установки ЭУР на автомобиль

Все вопросы выбора и установки рассмотрены, но хотелось бы еще поведать о преимуществах электроусилителя перед ГУРом:

  • Обслуживание занимает меньше времени и имеет намного ниже требования. Так, нет необходимости следить за маслом, а также соединениями.
  • В отличие от ГУР, электроусилитель зимой, в мороз, не нужно греть.
  • Установка ЭУР проводится намного легче и дешевле чем гидроусилителя.
  • Высокий уровень надежности.
  • Стоимость изделия. ЭУР в несколько раз дешевле ГУРа.
