Как правильно выставить спидометр своими руками

Возможные неисправности устройства

Почему не работает спидометр?

Причин множество, рассмотрим основные:

  1. Прибор не работает. Проблема заключается в откручивании гаек, которые соединяют гибкий шкив с устройством и трансмиссией, если это так, то их нужно просто закрутить. Неработающий девайс может быть следствием обрыва тросика, если это так, то его придется заменить. В некоторых случаях в Газелях происходит заклинивание валика прибора, тогда ничего не остается, как заменить устройство целиком.
  2. Стрелка на шкале стала колебаться, могут появиться посторонние звуки. Изначально установите вал прибора, при этом радиус изгиба тросика должен быть не менее 1.5 см. Если причина в ослабшем креплении гибкого шкива к прибору или трансмиссии, гайки фиксации необходимо закрутить до конца. При отсутствии смазки на тросике ее необходимо добавить. Если на месте установки троса на трансмиссии имеются загрязнения, это может спровоцировать колебание стрелки, поэтому грязь следует удалить.
  3. Регулировка стрелки прибора нарушена — еще один тип неисправности. Если трос установлен неправильно в оболочке габикого вала, его нужно вмонтировать туда заново. Учтите, что упорная втулка в должна быть расположена со стороны трансмиссии.
  4. Стрелка прибора уперлась в ограничитель и выше не поднимается, это может быть следствием разрыва спиральной пружинки, единственным вариантом будет полная замена.

Устройство для подмотки показаний одометра

Настройка велосипедного электронного цифрового спидометра

Как настроить спидометр на велосипеде? Довольно просто, если подойти к этому процессу с должной аккуратностью. Прежде всего, извлекаем элемент питания (если он установлен производителем). Это делаем для того, чтобы вернуть все заводские настройки в исходное положение.

Затем измеряем длину окружности переднего колеса. Сделать это можно двумя способами:

  • Переворачиваем велосипед колесами вверх. Прикладываем гибкую рулетку вокруг шины. Записываем или запоминаем полученные измерения (обязательно в миллиметрах).
  • Устанавливаем велосипед в вертикальное положение. Длинной линейкой измеряем диаметр переднего колеса (D). По формуле (всем хорошо знакомой со школьной скамьи) L=πD вычисляем длину окружности.

С помощью кнопок, установленных на корпусе прибора, вводим полученное значение. Теперь показания скорости будут точно соответствовать конкретному велосипеду. Небольшой погрешностью (которая появляется в результате продавливания шины под весом велосипедиста) можно пренебречь.

Далее, используя кнопку переключения режимов работы, устанавливаем точное время и пробег велосипеда (если он известен). После каждой поездки с помощью такого спидометра на велосипеде можно узнать: время начала и конца поездки, пробег, среднюю и максимальную скорости движения. Перед следующей поездкой показания обнуляем.

Какие способы скручивания спидометра существуют

Первые механические одометры сматывались довольно просто, метод, как говорится, «дедовский» и откровенно говоря «топорный», однако вместе с тем весьма эффективный. Принцип скручивания механического одометра заключался в том, чтобы вращать привод спидометра назад, то есть в обратную сторону, тем самым заставляя валики одометра вращаться назад, уменьшая общий пробег автомобиля. Кстати, именно из-за этого метода сам процесс и стали называть «скручиванием».

С появлением электронных спидометров, а также различных датчиков, вышеописанный «дедовский метод» канул в лету, поскольку привода как такового не стало, следовательно, и скручивать стало нечего. Само скручивание спидометра стало осуществляться путем корректировки данных, которые записаны в определенных местах. Кстати, с появлением электронных одометров функция скручивания одометра стала называться «коррекцией» или «корректировкой» спидометра (одометра). Сами данные о пробеге для надежности записываются в нескольких блоках, после того как корректировка одометра стала очень популярной, а количество обманутых покупателей перевалило за отметку «много», производители стали пытаться усложнить процесс стирания пробега. Условной защитой от скручивания, стала запись данных о пробеге в 5-8 или даже 10 блоках. Однако, забегая наперед скажу, что, к сожалению, не существует защиты от скручивания, и скрутить пробег можно практически на любом авто. Профи этого бизнеса научились выполнять эту работу настолько качественно, что определить скрученный спидометр стало просто невозможно.

Электронный спидометр

Тенденция к электронификации транспортных средств затронула и отечественный автопром. На более современных автомобилях ВАЗ 2107 уже на заводе устанавливали электронные спидометры.

Этот прибор оснащается магнитом, который крепится к выходному валику МКПП. К тому же спидометр имеет и электронный блок, поэтому магнит, вращаясь по своей окружности, проходит рядом с блоком и передаёт на него сигнал о скорости вращения колёс. То есть магнит выполняет роль датчика. В свою очередь, блок по алгоритму рассчитывает реальную скорость движения автомобиля и передаёт данные на цифровой прибор в салоне машины.

Благодаря датчику, водитель получает возможность получать максимально точные данные о текущей скорости движения

Неисправности

Неполадки в работе электронных приборов обычно вызваны:

  • повреждениями электронного индикатора;
  • неисправностью датчика (магнита);
  • плохим контактом или обрывом контакта между магнитом и электронным блоком.

В свою очередь, эти неисправности ведут к тому, что спидометр начинает сильно «врать», индикация моргает и отображает некорректную информацию о скорости.

Диагностика и ремонт

Восстановить работоспособность электронного устройства будет чуть сложнее, чем механического, так как потребуется специальное оборудование в виде тестера и осциллографа (или сканера). Также заранее нужно будет подготовить:

  • отвёртку с крестообразным лезвием;
  • отвёртку с плоским тонким лезвием;
  • набор гаечных ключей.

Чаще всего проблемы с работой электронного спидометра возникают из-за попадания на клеммы влаги или грязи. Поэтому диагностику следует начинать с осмотра контактных соединений.

Далее, если контакты чисты, можно приступать к более детальной диагностике и ремонту:

  1. Осмотреть проводку на предмет потери изоляционного слоя или перегибов. При необходимости нужно будет заменить провод на аналогичный.
  2. Тестером проверить работу всех элементов, работающих в системе измерения скорости. Исправный датчик движения должен выдавать напряжение не менее 9 В и частоту от 4 до 6 Гц. В ином случае необходима замена датчика на новый (вставить устройство в гнездо).
  3. Осциллографом проверяется сила сигнала между датчиком и блоком.

Видео: как быстро проверить спидометр

Как таковой, ремонт электронного спидометра может заключаться только в полной его замене, так как если все составные части и проводка в порядке, то необходима замена. Поменять прибор несложно: достаточно отстыковать приборную панель и выкрутить крепления старого спидометра.

Таким образом, «шестёрка» оснащается с завода либо механическими, либо электронными спидометрами, каждый из которых редко выходит из строя. Как правило, все поломки этих устройств связаны с солидным сроком эксплуатации и естественным износом элементов.

Беспроводной велоспидометр

Беспроводной спидометр на велосипеде (иногда их еще называют велокомпьютерами) отличается от обычного электронного приспособления тем, что нет необходимости соединять считывающий датчик с основным прибором проводами. Показания передаются с помощью радиосигнала.

За счет этого значительно упрощается установка устройства. Достаточно только закрепить:

  • датчик на вилке переднего колеса;
  • магнит на спице;
  • сам прибор (в зависимости от размеров и конструкции) на руле или запястье.

Питающие элементы устанавливают и в датчик, и в основной прибор. Стоимость таких приспособлений дороже (в сравнении с цифровыми проводными моделями).

Источник

Подмотка одометра ВАЗ в большую сторону

Так получилось, что пришлось заменить приборную панель ВАЗ на новую. Подмена выполнена, но новая комбинация приборов имеет не верные показания одометра. Чтобы сохранить (продолжить) показания одометра со старой приборки, нужно накрутить пробег.
  1. Программный. Программатор одометров позволяет скрутить пробег с помощью специальной программы и программатора. Для этого нужно разбирать панель приборов. Преимущества: есть возможность выставить любые показания одометра (уменьшить/смотать одометр, либо увеличить), весь процесс не требует много времени.
  2. Имитация датчика скорости. В этом случае разбирать приборную панель не требуется. Смысл в последовательной намотке километража, посредством генератора (имитирующего датчик скорости). Недостатки: нужно ждать, пока накрутится пробег, и главное — это «корректор одометров» только в большую сторону. О том, как это сделать далее:

Способ 1: Программа-генератор импульсов звуковой карты компьютера.

  1. Программа-генератор прямоугольных импульсов (например, эта).
  2. Компьютер со звуковой картой.
  3. Активные колонки или усилитель для регулировки уровня сигнала.

Откуда берется погрешность показаний

Несмотря на постоянный технологический прогресс в автомобильном производстве многие отмечают, что точность показаний спидометров остается не слишком высокой. И это не плод разыгравшегося воображения отдельных водителей. Небольшая погрешность намеренно закладывается производителями уже при изготовлении приборов. Причем эта погрешность всегда в большую сторону, чтобы исключить ситуации, когда под воздействием различных факторов показания спидометра окажутся ниже реальной скорости движения автомобиля. Это делается для того, чтобы водитель случайно не превысил скорость, ориентируясь по неправильным значениям на приборе. Кроме обеспечения безопасности производители преследуют и собственный интерес — они стремятся исключить судебные иски от недовольных автомобилистов, которые получили штраф или попали в ДТП из-за ложных показаний спидометра. Погрешность спидометров, как правило, нелинейная. Она близка к нулю на скорости около 60 км/час и постепенно повышается с ростом скорости. На скорости 200 км/час погрешность может доходить до 10 процентов. На точность показаний влияют и другие факторы, например, связанные с датчиками скорости. Особенно это касается механических спидометров, у которых постепенно изнашиваются шестерни. Нередко дополнительную погрешность вносят и сами владельцы машин, устанавливая шины, размер которых отличается от номинального. Дело в том, что датчик считает обороты вторичного вала КПП, которые пропорциональны оборотам колес. Но при уменьшенном диаметре шин машина за один оборот колеса проделает меньший путь, чем с шинами номинального размера. А это означает, что спидометр покажет завышенную на 2…3 процента скорость по сравнению с реальной. К такому же эффекту приведет и езда на недокачанных шинах. Установка шин увеличенного диаметра, наоборот, вызовет занижение показаний спидометра. Погрешность может оказаться и вовсе недопустимой, если взамен штатного установить спидометр, который не рассчитан на работу в данной конкретной модели автомобиля. Это нужно учитывать, если возникнет необходимость заменить неисправный прибор.

Что измеряют спидометром?

Что измеряет спидометр? Если вникать в название, то speed – это скорость (англ.), а метр (не будем вас нагружать греческим алфавитом) – мера (греч.), что практически дословно говорит о измерении скорости данным прибором. И лет этому прибору уже очень много. Его дебют был в 1901 на Олдсмобиле. А патент был получен Николой Тесла лишь спустя 15 лет. Хотя есть сведения, что верстомер – изобретение крепостного самоучки механика Егора Григорьевича Кузнецова, был создан в XVIII веке. Он был установлен на механические дорожки. Стрелки верстомера показывали пройденное расстояние, а колокольчик своим звоном отмерял каждую версту. Изобретение можно посмотреть в Эрмитаже в Санкт-Петербурге. За прошедший век обывателю было показано много различных модификаций прибора, как по типу предоставления информации, так и по способу ее измерения. Наиболее распространены сегодня стрелочные и цифровые приборы, появились графические панели, как монитор ноутбука. Люди постарше могут помнить ленточный спидометр, как на ГАЗ-24 до 1975 года. На довоенных машинах часто встречались барабанные, где значения скорости были нанесены на барабан, который, вращаясь, показывал их в окошке. Сейчас такой можно увидеть на Ситроене. По способу измерения скорости тоже много вариантов. Их можно разделить на группы:

  1. Механические спидометры (центробежный, хронометрический, вибрационный);
  2. Электромеханические (электромагнитный, индукционный) и электронные.

Существуют приборы, определяющие скорость через систему спутникового позиционирования (GPS или ГЛОНАСС). Однако GPS спидометр для автомобиля является скорее опцией, повышающей удобство водителя. Штатно с завода они не устанавливаются.

Что такое одометр в автомобиле?

Назначение одометра состоит в измерении числа оборотов колеса. Его наличие позволяет определить общий пройденный автомобилем километраж или пробег за один день. Информация, которую получает и обрабатывает прибор, предоставляется водителю в механическом либо цифровом варианте. Данные отображаются в виде пройденного километража.

Принцип действия

Устройство определяет, сколько оборотов колеса составляет один пройденный километр пути. Поэтому одометр позволяет точно просчитать пройденный пробег. Прибор может функционировать в двух режимах. При первом производится замер всего километража от начала эксплуатации транспортного средства. А при работе во втором режиме устройство может сбрасывать свои показания, что позволяет произвести замер пробега от одного пункта к другому.

Канал Avto-Blogger подробно рассказал о принципе работы одометров.

Между собой эти приборы делятся на несколько типов:

  • механические;
  • электромеханические;
  • цифровые (электронные).

Механические устройства

Прибор считывает обороты от трансмиссии посредством механического тросика. На самом устройстве выполняется процедура измерения количества оборотов, что позволяет определить пройденный километраж. В механических приборах используются специальные редактирующие элементы, которые изначально настроены на работу с определенным параметром преобразования. Получается, что один оборот колеса соответствует конкретному числу метража. Индикационные приборы анализируют вращение выходного вала с указанными цифрами, что позволяет отобразить километраж.

Электромеханические счетчики

Этот тип устройств считается гибридным, он представляет собой усовершенствованный вариант механического одометра. Наличие троса в системе определения километража может привести к тому, что полученные данные будут незначительно отличаться от реальных. Поэтому электромеханические приборы дополняются датчиками скорости. Импульсные данные от этих устройств подаются на электрический мотор, который используется для вращения редукторного механизма. Это единственное различие, в остальном конструкция приборов идентичная.

Электронные приборы

Цифровые одометры сегодня устанавливаются на все современные автомобили. Вычисление пройденного пробега выполняется электронной составляющей, которая анализирует диаметр самого колеса и переводит число оборотов в километраж. Данные об этом выводятся на цифровой экран, расположенный на панели приборов.

Наглядно работа электронного одометра показана в видеоролике UR6HCF.

  1. С его помощью автовладелец может вычислить расход горючего, который потребляет машина на 100 км. Надо заранее подготовиться, есть несколько вариантов. Можно заправить полный бак топлива, проехать 100 километров и затем заправить бак еще раз под завязку. Залитый объем горючего сообщит о расходе. Можно поставить в багажник заправленную топливом канистру и выкатать все горючее до конца, используя авто в обычном режиме. Затем число заправленных литров делится на километраж, вычисленный одометром, после чего результат умножается на 100.
  2. Если автовладелец точно знает расход горючего, то благодаря наличию одометра он сможет вычислить расстояние, на которое хватит топлива. При обнулении прибора после заправки бака потребитель сможет точно определить километраж, который сможет пройти машина.
  3. Наличие одометра позволяет выявить временной промежуток, а также расстояние между двумя точками на трассе.
  4. С помощью одометра потребитель может узнать пробег машины до ее покупки. Но учитывайте, что недобросовестные продавцы могут корректировать и проводить изменение показаний, чтобы увеличить стоимость авто.

Инструкция по подмотке одометра своими руками

Причины, по которым водители хотят сделать корректировку спидометра, могут быть разные. Тех, кто хочет продать авто по более выгодной цене, интересует, как отмотать спидометр назад. Знания о том, как намотать счетчик, интересны тем водителям, кто делает махинации с горючим. Намотка дает возможность показать больший пробег, списать больший объем топлива, чем было израсходовано. Разницу водитель забирает себе. Естественно, в этом случае свидетели не нужны, поэтому нужно уметь делать подмотку одометра своими силами (автор видео — Канатбек Куатбеков).

Необходимость в калибровке спидометра может возникнуть, если демонтировалась панель приборов. В этом случае необходима коррекция для выравнивания условий эксплуатации. Подмотку спидометра делают при использовании дисков, диаметром, не соответствующих рекомендациям производителя. Если диаметр отличается от рекомендованного, то в расчетах одометра может наблюдаться ошибка, поэтому требуется коррекция показаний счетчика.

Механического типа

Подмотка спидометра, в основе работы которого лежит исключительно механика, очень проста. Отмотать счетчик в этом случае можно двумя способами. Самый простой – это отсоединить трос от датчика скорости конец, прикрепленный к коробке, присоединить его к дрели и включить ее в реверсивном режиме.

Благодаря быстрому вращению дрель за короткое время можно прилично отмотать спидометр. Во втором способе придется демонтировать и разобрать панель приборов. После демонтажа вынимается одометр, на котором выставляется необходимый километраж. Эти методы подходят для большинства отечественного автотранспорта.

Электромеханического прибора

Электромеханические спидометры, как и механические аналоги, установлены на старых моделях авто. Но подмотку на них выполнить сложнее, чем на счетчиках механического типа. Намотка и отмотка отличаются и требуют разных подходов. Для уменьшения пробега на электромеханическом приборе обязательно потребуется демонтаж и разборка приборного щитка. Для отмотки показаний счетчик нужно снять и вручную отрегулировать числа.

Процедуру увеличения пробега можно выполнить только с использованием генератора. Он формирует сигналы, поступающие на вход управления. В зависимости от количества импульсов корректируются показания прибора (автор видео — max gladkiy).

Электронного девайса

Скрутку электронного прибора выполнить сложнее, так как со спидометром связаны другие устройства, которые так же, как и спидометр, хранят информацию о пробеге автомобиля. К ним относятся датчики, штатный иммобилайзер, замок зажигания, управляющий блок и другие. Поэтому для осуществления подмотки потребуется не только подача сигнала от контролера, но и перенастройка соответствующих устройств. Информацию нужно корректировать для каждого девайса.

После изменения показаний, нужно будет перепрограммировать электронную плату устройства. Микросхема хранит данные о суточном километраже, а также об общем пробеге за время эксплуатации автомобиля.

Как проверить и настроить велокомпьютер

После установки и подключения велокомпьютера столкнулся с проблемой, не меняются показания, т.е., не работает датчик который устанавливается на переднюю вилку велосипеда. Ну и по результату моей работы решил поделиться опытом в настройке и проверке. Сейчас выпускается много разновидностей велокомпьютеров, проводные, без проводные (блютуз), подключаемые к смартфону (нужна программа для снятия показаний). Ломаться в велокомпьютере нечему, основных проблем при подключении всего две — нет контакта в гнезде крепления и большое расстояние от магнита до датчика оборотов колеса. Но давайте начнем по порядку, что бы разобраться в Вашей проблеме.

Руководство по подмотке

Если вы не знаете, как смотать электронный спидометр, то это, в целом, вполне реально осуществимая процедура. Махинации с приводом спидометра могут осуществляться с применением разнообразных девайсов. Подмотка электронного спидометра своими руками осуществляется в соответствии с инструкцией по эксплуатации к конкретному прибору, который будет использоваться. В процессе могут быть различия в зависимости от самого прибора, который используется. Ниже рассмотрим несколько основных типов электрических гаджетов, с помощью которых можно выполнить подключение и отмотку показаний километража (автор видео — Евгений Ушаков).

Приборы для подмотки

  1. CAN-устройство. Такой девайс разработан специально для эксплуатации на современных транспортных средствах. В данном случае CAN представляет собой специальную шину, по которой осуществляется обмен информацией между различными электронными узлами авто. Перед тем, как намотать или отмотать километраж, необходимо выполнить подключение прибора к специальному диагностическому разъему. Уже через этот выход, используя протокол обмена данными, гаджет сможет синхронизироваться с определенными узлами. CAN-крутилки позволяют производить регулировку содержания тех или иных ячеек в памяти, делая необходимые действия для того, чтобы получить конкретный итог. Даже если покупатель автомобиля попытается узнать с помощью диагностического оборудования, какие действия осуществлялись с пробегом, сделать он это не сможет.

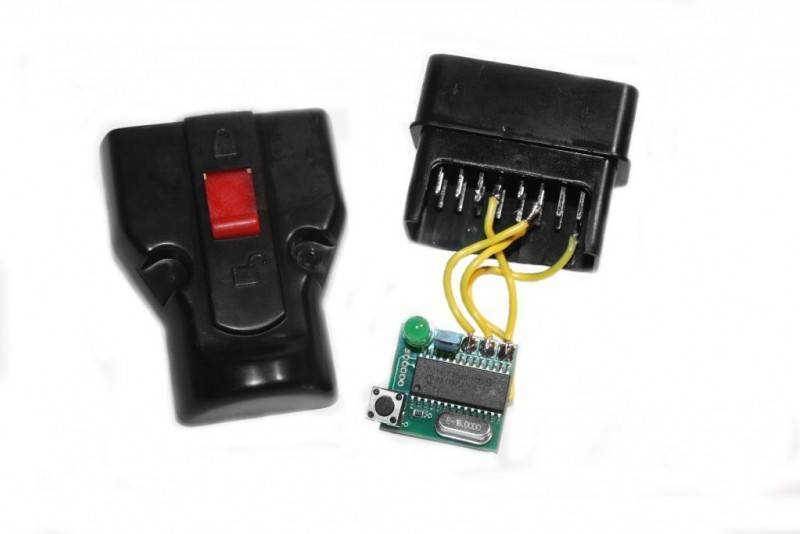

  2. Импульсное устройство для подключения к OBD-2. Приборы такого типа разработаны специально для использования в машинах зарубежного производства, в которых нет шины CAN. Импульсный девайс подключается к блоку управления транспортным средством через соответствующий разъем OBD-2. Как правило, такой разъем располагается либо за бардачком, либо на центральной консоли со стороны водителя — под рулевым колесом или в районе него. При подключении импульсного гаджета на спидометр будет поступать определенная последовательность сигналов, имитирующих импульсы со скоростного датчика. Соответственно, это приведет к изменению километража.
  3. Генератор скорости. Такое устройство, как генератор скорости, производит имитацию работы соответствующего датчика. Только вместо датчика активируется генератор, выдающий определенную последовательность сигналов, которые впоследствии попадают на спидометр и меняют пробег транспортного средства.
  4. Крутилка для автомобилей с ABS — еще один тип девайсов. Функционирование такого устройства основано на мониторинге скорости передвижения и вращения самого колеса авто. При подключении прибора к блоку управления устройство начинает имитировать работу колес. В соответствии с полученными данными контроллер осуществляет подмотку или отмотку показаний.

Извините, в настоящее время нет доступных опросов.

Каким бывает тюнинг приборной панели

Тюнинг этого элемента автомобиля можно условно отнести либо к функциональным улучшениям, либо к эстетическим. Часто автомобилисты, которые задумываются над улучшением приборной доски автомобиля, преследуют обе цели и хотят сделать панель как красивее, так и функциональнее.

Достаточно сложный, но интересный процесс тюнинга приборной панели в подробностях:

Функциональный тюнинг в первую очередь направлен либо на замену элементов управления или приборов автомобиля на более совершенные аналоги, либо попросту предусматривает добавление дополнительных приборов или элементов управления. Главной целью такого тюнинга является улучшение качества получения информации о состоянии автомобиля или о погодных или других условиях за бортом. Эстетический тюнинг же в свою очередь направлен исключительно на улучшение внешнего вида приборной панели. Естественно, что такие улучшения могут быть сделаны даже в ущерб функциональности, что далеко не всегда хорошо сказывается на автомобиле, но если человек хочет сделать что-то со своим авто, его сложно остановить.

Как распознать обман

На механическом одометре цифры расположены на специальных барабанах и перещелкиваются вверх с увеличением пробега, при этом они должны быть выстроены ровно по одной линии. Если стоят неровно — это признак скрученного пробега. Во время коррекции цифры перещелкиваются в обратном порядке и встают криво. Можно осмотреть зону крепления тросика спидометра на предмет откручивания крепежной гайки (лучше попросить того, кто хорошо разбирается в автомобилях).

Скрутить пробег можно на любом одометре — и механическом, и электронном. К счастью, распознать обман можно в обоих случаях!

Если одометр электронный, то самый лучший вариант — съездить на диагностику в сервис к официальному дилеру. Признаки скрученного пробега необходимо искать на самой приборной панели. Необходимо проверить снималась она или нет и есть ли на электронных схемах следы вмешательства. Электронные платы приборных панелей изготавливают на заводе и покрывают слоем лака, следы вмешательства в виде перепаянных микросхем, стертого лака или очищенных дорожек можно заметить невооруженным глазом.

Также показания пробега записываются в бортовой компьютер автомобиля, и если совершалась коррекция пробега, то остаются следы взлома, которые может обнаружить специалист по электронике на фирменном сервисе марки.

Оригинальный пробег автомобилей из Америки и Канады можно выяснить через базы данных Carfax и Autochek. Для японских марок пробег указан в аукционном листе (документ, который заполняют аукционные эксперты, прежде чем выставить автомобиль на торги, в нем указано состояние машины, комплектация и опции), но это возможно, когда автомобиль только привезли, при повторной перепродаже лист могут «потерять».
