Некоторые особенности гидропривода сцепления Форд Фокус 2

Нередко владельцы автомобилей Focus спрашивают, как отрегулировать сцепление, если педаль поздно «схватывает». Следует отметить, что на этой модели Форд ГПС не регулируется, как-то изменить работу узла можно только путем прокачки гидравлики.

Еще одно интересное решение концерна Ford, используемое в конструкции авто – объединение РЦС с выжимным подшипником, поэтому для замены рабочего цилиндра приходится снимать коробку передач. Также лишняя работа добавляется и при смене выжимного, потому что в любом случае нужно прокачивать сцепление.

Когда ПС легко нажимается, «продавливается» до конца чуть ли не пальцами руки, вероятнее всего, неисправен главный цилиндр сцепления (ГЦС). Если стандартное расположение этой детали на многих легковых машинах – под капотом, рядом с панелью стеклоочистителя, то на «Фокусе» ГЦС находится гораздо ниже, в непосредственной близости от педали сцепления, и связан с ней механически.

Корзины и диска сцепления на этих автомобилях обычно хватает на 100-150 тыс. км, многое зависит от условий эксплуатации. Но вот выжимной подшипник может выйти из строя значительно раньше, и в этом случае все равно придется снимать коробку передач, заниматься достаточно серьезным ремонтом.

Ход педали сцепления проверяют для оценки технического состояния сцепления и при выяснении причин его ненормальной работы (сцепление «ведет», «пробуксовывает» и т.п.). 1. Не нажимая на педаль, измерьте расстояние между накладкой педали и ковриком пола кузова.

2. Не изменяя положения линейки, нажмите на педаль до упора и вновь измерьте расстояние между накладкой педали и ковриком. Разность двух измерений должна быть (139±3) мм. Регулировка хода педали в эксплуатации не предусмотрена. Значительное отклонение хода от указанного значения, сопровождающееся ненормальной работой сцепления («пробуксовка», «ведение», рывки в момент трогания с места), свидетельствует о повреждении сцепления или привода его выключения. При незначительных отклонениях хода от указанного значения исправно работающее сцепление можно продолжать эксплуатировать.

Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

Основные детали сцепления:

  • выжимной подшипник;
  • ведомый диск;
  • корзина (ведущий диск);
  • гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

Как прокачать сцепление на Форд Фокус 2: фото и ивидео

Разрабатывая Фокус второго поколения, инженеры наверняка стремились не только упростить конструкцию, но и сделать автомобиль максимально удобным для обслуживания. У них это получилось, поскольку даже такие операции, как прокачать сцепление на Форд Фокус 2, можно запросто выполнить своим руками за несколько минут.

Когда будем прокачивать сцепление

Прокачка сцепления на втором Фокусе необходима в тех случаях, когда мы решаем заменить тормозную жидкость из-за её износа или после ремонта рабочего или главного цилиндра гидропривода сцепления. Кроме этого, без прокачки не обойтись, если в систему гидропривода попал воздух. Это может случиться по нашему недосмотру, когда уровень жидкости в бачке упал ниже минимума и при попытке выключить сцепление вместе с жидкостью в систему засосало воздух.

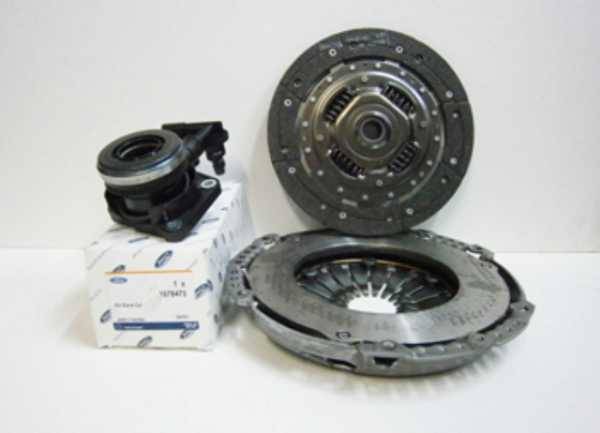

Части сцепления Форд Фокус 2

Прокачка избавит от воздуха в магистрали, а выяснить, что в системе есть воздух, просто — если сцепление не выключается до конца после первого же нажатия на педаль, но после нескольких повторных оно всё-таки разъединяет маховик и корзину, можно гарантировать, что в систему попал воздух. Перед тем как прокачивать систему, нужно установить, все ли в порядке с герметичностью магистрали, нет ли потеков на корпусе главного и рабочего цилиндров, не уходит ли жидкость в салон по моторному щитку. Убедившись в исправности системы или устранив течь, можно приступать к прокачке.

Для работы нам пригодится ключ на 17 и специальный разрезной ключ на 11 для штуцеров тормозной системы, новая чистая тормозная жидкость.

Кроме этого, будет нужна трубка, которая может быть надета на штуцер и чистая ёмкость с небольшим количеством тормозной жидкости. И помощник, поскольку одному работать можно, но крайне неудобно. Начинаем прокачку.

Прокачка сцепления

  1. На рабочем цилиндре сцепления находим штуцер для удаления воздуха, снимаем с него резиновый защитный колпачок. Со штуцера снимаем резиновый защитный колпачок.
  2. Подготовленная трубка надевается на штуцер, а другой её конец опускается в ёмкость с тормозной жидкостью. Надеваем трубку на штуцер рабочего цилиндра, а второй конец опускаем в бутылку с тормозной жидкостью.
  3. Пять-семь раз нажимаем на педаль сцепления и удерживаем её в нажатом состоянии. Это будет делать помощник.
  4. Ключом на 17 удерживаем корпус переходника штуцера, а сам штуцер с надетой трубкой откручиваем на треть оборота или чуть больше, но до тех пор, пока из трубки не потечёт жидкость. Откручиваем чуть более, чем на пол-оборота штуцер прокачки.
  5. Жидкость поступает в ёмкость, мы можем видеть там пузырьки воздуха.
  6. Как только жидкость перестаёт течь, закручиваем штуцер. При необходимости доливаем тормозную жидкость в бачок.
  7. Снова нажимаем на педаль сцепления 5-7 раз и снова удерживаем в нажатом положении. Повторяем цикл с выдавливанием воздуха до тех пор, пока из трубки не перестанут выходить пузырьки воздуха.

После прокачки доливаем жидкость до номинального уровня и проверяем работу гидропривода сцепления. Полный ход упорного толкателя поршня рабочего цилиндра не должен быть больше 25-27 мм. В противном случае сцеплению необходима регулировка. Хорошей всем работы и безоблачных дорог!

Порядок прокачки сцепления

На машине Ford Focus 2 рестайлинг 1.8 прокачку производят путем стравливания воздуха через штуцер рабочего цилиндра сцепления (РЦС), такая процедура обычно выполняется двумя участниками

Помощник здесь необходим для того, чтобы периодически нажимать на ПС, и очень важное условие при прокачивании – не забывать про доливку тормозной жидкости (ТЖ) в заливной бачок. Для того чтобы прокачать сцепление на «Фокусе», следует подготовить инструмент и материалы:

  • ключи на одиннадцать (специально для прокачки тормозов) и семнадцать;
  • отрезок полиэтиленовой прозрачной трубки;
  • тару под слив жидкости (можно взять пластиковую бутылку, в крышке проделать отверстие для трубки);
  • флакон с тормозной жидкостью (рекомендуется DOT-4).

Прокачивание ГПС выполняем следующим образом:

  • сдергиваем колпачок со штуцера РЦС, он является защитой от попадания грязи;

  • на кончике штуцера закрепляем полиэтиленовую трубку, ее другой конец выводим в подготовленную для слива емкость;
  • второй из участников несколько раз жмет на ПС («накачивает сцепление»), удерживает педаль ногой в нажатом состоянии;
  • отворачиваем штуцер при помощи прокачного ключа, придерживая РЦС (его пластмассовый переходник) ключом на 17, ослабляем где-то на три четверти оборота, из рабочего цилиндра должен выходить воздух вместе с тормозной жидкостью;

  • ПС при этом остается нажатой, затем закручиваем штуцер;
  • теперь в салоне нужно отпустить педаль и повторить накачивание;
  • опять совершаем операцию стравливания воздуха, производим все эти действия до той поры, пока из РЦС не начнет вытекать жидкость без воздуха.

Все это время нужно следить за уровнем в бачке, при понижении ближе к минимуму периодически доливать ТЖ до верха. По окончанию прокачки еще раз проверяем уровень жидкости (он должен быть между отметками min и max), заворачиваем крышку бачка, проверяем работу автомобиля на ходу. Педаль при этом должна быть достаточно упругой, при необходимости прокачку производим еще раз. Для варианта Ford Focus 2 рестайлинг 1.6 сцепление прокачивается точно также, порядок действий здесь не меняется.

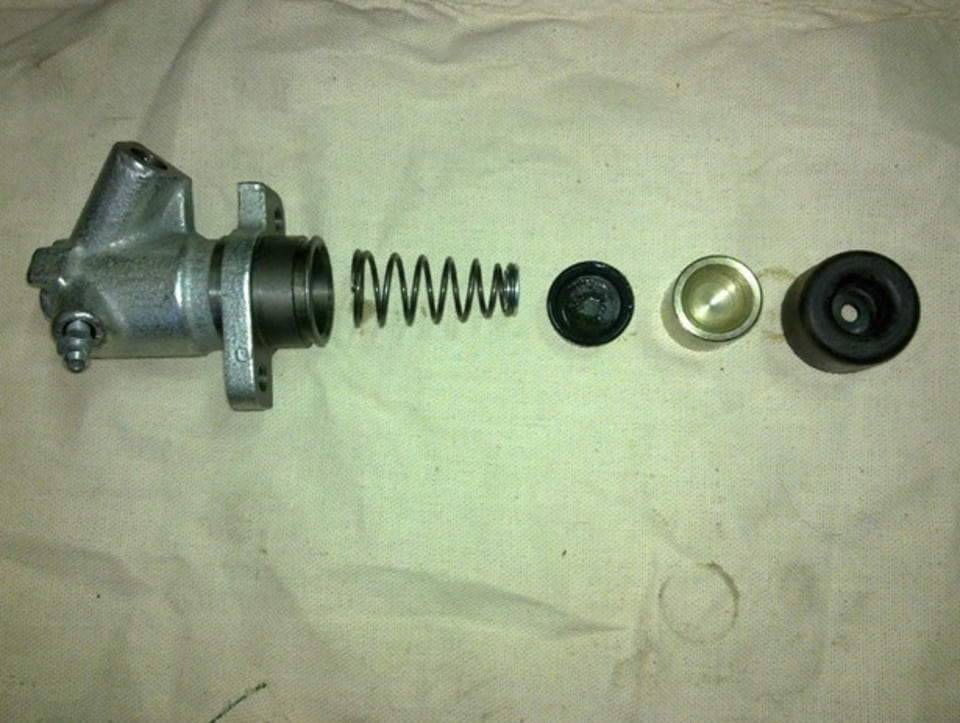

Замена цилиндра сцепления: пошаговая инструкция

Мы расскажем об алгоритме, предполагающем снятие и проверку главного цилиндра — не только рабочего. Конечно же, главный цилиндр можно не снимать -тогда будет достаточно залезть под машину и снять только РЦС. Он расположен на самом картере сцепления. Вот только зачем 2 раза проводить ремонт? Может быть неисправен и главный цилиндр, поэтому стоит и его проверить заодно.

Почти на всех моделях авто процедура проводится одинаково.

  • набор головок, накидных и гаечных ключей — «8», «10», «13», «17»;
  • плоскогубцы, молоток;
  • медицинская груша для выкачивания жидкости;
  • отвёртки.

Готовим чистую тормозную жидкость объёмом1-2 литра. Сливаем жидкость из бачка — её откачиваем грушей. На некоторых моделях также надо демонтировать радиаторный бачок, который держится на металлическом большом хомуте, так как он мешает работать.

  • снять опустевший бачок сцепления — тоже держится на хомуте, но уже поменьше;
  • демонтировать трубки и шланги, обязательно протереть от пыли, грязи;
  • открутить крепление алюминиевой трубки ГЦС, снять её;
  • снять ГЦС;
  • вытащить магистраль, ведущую в РЦС;
  • открутить 2 фиксационных болта рабочего цилиндра, снять вместе с креплением пружины, используя плоскогубцы;
  • демонтировать РЦС.

Устанавливаем в обратной последовательности. Соединения нового РЦС надо закручивать крепко, чтобы жидкость не уходила. Регулировочные гайки со старого цилиндра можно вывернуть и поставить на новый элемент. Они навинчиваются до того же уровня, что на старом штоке устройстве. Также целесообразно поменять алюминиевые магистрали — тем более, если их качество сомнительно.

После установки нового цилиндра прокачайте гидропривод. К специальному штуцеру для прокачки на РЦС (обычно закрыт защитным колпачком)надо подсоединить шланг, который вторым концом опускается в ёмкость. Перед этим прокачивающий штуцер надо открутить на несколько оборотов — полностью не снимать! Бачок сцепления наполнить жидкостью. Выжимать муфту, пока не перестанут выходить пузырьки воздуха. Если чистая жидкость так и не пошла после 5-6 нажатий, надо отрегулировать привод.

Советуем привлечь помощника. Один человек садится в машину, начинает качать педаль муфты. Второй внимательно следит за качеством жидкости и уровнем бачка.Уровень не должен опускаться чересчур низко, так как это приведёт к повторному завоздушиванию системы. Выжим педали происходит до тех пор, пока весь воздух не выйдет.

Есть и другой способ прокачки, более быстрый. Нужно создать давление внутри бачка сцепления — например, используя накаченную камеру от покрышки. В некоторых случаях, чтобы не возиться с камерой, достаточно дунуть через чистую марлевую тряпку в бачок. Обычно 2-3 наддувов хватает для прокачки гидравлического сцепления на «Жигулях».

Прокачка сцепления Форд Фокус 1

Гидропривод сцепления имеет общий бачок с тормозной системой. Поэтому при замене тормозной жидкости после прокачки всех тормозных механизмов необходимо прокачать привод сцепления. Если педаль сцепления стала «мягкой», значит, в систему привода сцепления попал воздух.Штуцер прокачки гидропривода сцепления расположен в верхней части картера сцепления (аккумуляторная батарея и ее полка сняты).

Доступ к штуцеру возможен из моторного отсека, а также со стороны днища автомобиля.

Работу выполняем с помощником. Проверяем уровень тормозной жидкости и при необходимости доливаем жидкость в бачок

Прокачать сцепление удобнее, установив автомобиль на смотровую канаву или эстакаду.

Снимаем грязезащитный щиток двигателя

Очищаем штуцер прокачки гидропривода сцепления.

Снимаем со штуцера защитный колпачок.

Надеваем на шестигранник штуцера накидной ключ «на 11», а затем на штуцер — прозрачный шланг.

Погружаем свободный конец шланга в емкость, частично заполненную тормозной жидкостью. Помощник нажимает педаль сцепления до упора 4-5 раз с интервалом 1-2 секунды, после этого удерживает педаль нажатой.

Ключом отворачиваем на 1/2 -3Л оборота штуцер прокачки.

В жидкости, вытекающей в шланг, будут видны пузырьки воздуха. После того как жидкость перестанет вытекать, заворачиваем штуцер. Только теперь помощник может отпустить педаль.

Повторяем прокачку до тех пор, пока в жидкости, выходящей из штуцера, перестанут присутствовать пузырьки воздуха.

Снимаем шланг, насухо вытираем штуцер прокачки и надеваем на него защитный колпачок. Устанавливаем на место грязезащитный щиток.

Доливаем жидкость в бачок, доводя ее уровень до нормы.

При необходимости прокачать гидропривод сцепления можно, освободив доступ к штуцеру сверху через моторный отсек. Для этого снимаем аккумуляторную батарею

Головкой «на 13» отворачиваем три болта крепления полки аккумуляторной батареи.Отсоединяем от полки все держатели проводов, которые на ней закреплены.

Снимаем полку аккумуляторной батареи с автомобиля.

Прокачиваем гидропривод сцепления, как описано выше. Устанавливаем полку аккумуляторной батареи в обратном порядке.

Устанавливаем и подключаем аккумуляторную батарею.

Как прокачать сцепление автомобиля (общее руководство)

Подготовка к прокачке. Сама по себе процедура подкачки сцепления не так уж и сложна, как это может показаться на первый взгляд. В первую очередь здесь вам необходимо убедиться в том, что уровень тормозной жидкости не снизился. Он должен быть в норме и если его не хватает, то нужно будет добавить.

Далее переходим на рабочий цилиндр. А именно, здесь имеется защитный колпачок клапана, который нужно будет очистить от пыли и загрязнений.

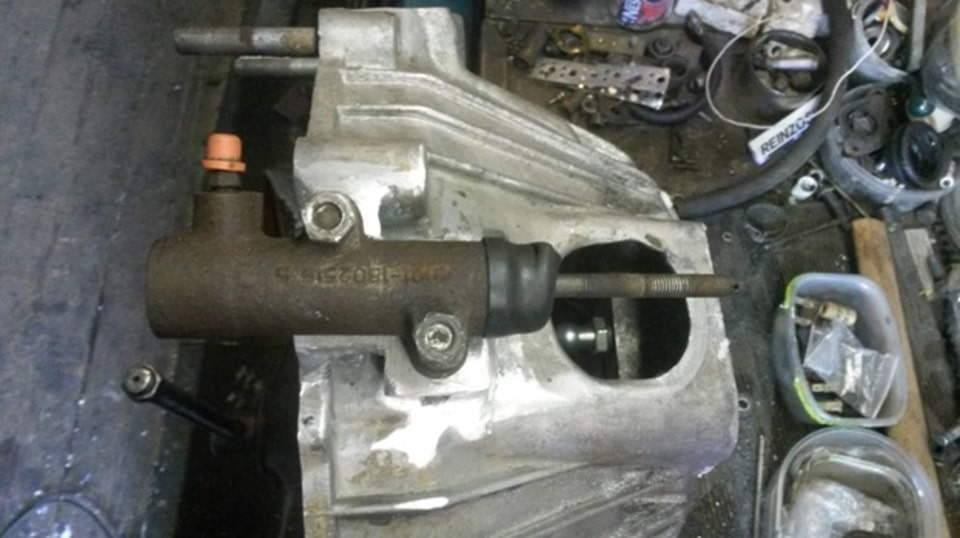

Тем кто не знает, что такое рабочий цилиндр, вкратце объясню. Рабочий цилиндр является устройством, в которое входит шток от акселератора сцепления (педали в салоне). В зависимости от модели автомобиля, его расположение может быть различным. Но на большинстве моделях он располагается в перегородке подкапотного пространства под расширительным бачком тормозной жидкости. Обычно со стороны водителя, не далеко от тормозного цилиндра.

После того, как колпачок будет очищен от загрязнений и пыли, его нужно будет снять, после чего на шток клапана одеваем резиновый патрубок соответствующего диаметра.

После этого берем небольшую емкость и заливаем в нее немного тормозной жидкости. Только помните, использовать необходимо ту жидкость, что используется в автомобиле

Обращаем внимание и на то, что жидкости должно быть столько, чтобы свободный конец патрубка полностью мог погрузиться как минимум на два-три сантиметра

Процесс подкачки. Итак, теперь можно приступать и к непосредственной подкачке сцепления. Хотелось также отметить, что намного проще выполнить эту работу вместе с помощником.

1). Просим помощника сесть за руль и выжать сцепление раза 2-3, после чего он должен зафиксировать педаль в нижнем положении. Вы в это время откручиваете клапан, чтобы выпустить воздух. При это следим и за тем, чтобы один конец патрубка постоянно был погружен в емкость с тормозной жидкостью.

2). В момент откручивания штуцера прокачки, тормозная жидкость под усилием выжатого акселератора будет выходить из системы.

3). В частности, жидкость, через патрубок вытекает в емкость. Соответственно вместе с ней будет выходить и воздух. Пузырьки появляющиеся в бутылке, нам и будут говорить об этом.

4). После того, как из системы воздух полностью выйдет, подаете помощнику команду, чтобы он опустил педаль. А вы обратно закручиваете клапан.

5). Процедуру необходимо повторить несколько раз, то есть повторяем до тех пор, пока из патрубка в емкость не перестанет попадать воздух. Как правило хватает 2-3 подходов.

6). В данном случаи также необходимо следить и за уровнем тормозной жидкости в бачке. А при необходимости доливаем ее до отметки MAX.

7). В случаи, если помощника рядом не оказалось, то не стоит сильно огорчаться, так как выполнить эту работу можно и самостоятельно. Единственное, нужно будет при помощи какого-небудь упора зафиксировать педаль сцепления.

Видео

Как прокачать сцепление на Ваз 2110, 2111, 2112

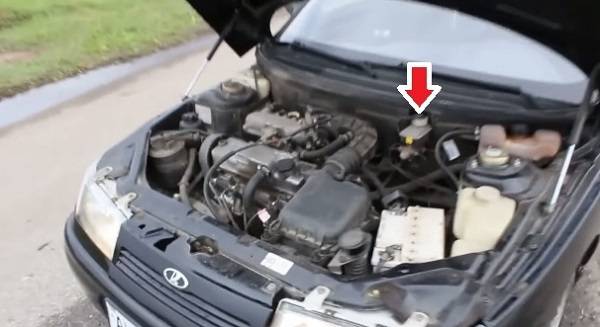

1). Загоняем автомобиль на смотровую яму после чего открываем капот и находим бачок с тормозной жидкостью (см. фото). Откручиваем с бочка крышку и доливаем туда тормозную жидкость до отметки MAX.

2). После доливки закрываем крышку бачка, чтобы в нее не попадал воздух, или же просто накидываем ее сверху и после этого перебираемся под днище автомобиля.

3). Помощник в это время садиться за руль. Кстати, в процессе прокачки необходимо следить и за уровнем в тормозном бачке. А именно, он не должен опускаться ниже, чем на 15 мм. А лучше вообще по чаще подливать тормозную жидкость в бачок, а то мало ли что.

4). Далее попросите помощника, чтобы он плавно 5-10 раз нажал на педаль сцепления, а на последнее нажатие, чтобы он ее выжал и держал в полу, пока в это время вы будете проделывать одну операцию.

5). Вы в это время ( в зависимости от того, какое колесо прокачиваете) снимаете с прокаченного штуцера защитный колпачок. Вот к примеру на заднем колесе  прокачаной штуцер расположен там где показано стрелкой на правом фото, а на переднем колесе данная деталь и её защитный колпачок расположены там где указано на левом фото:

6). Данный колпачок снимаем и надеваем на прокачной штуцер шланг, а другим концом этот шланг опускаем в небольшую емкость, которую заранее наполняем немного новой тормозной жидкостью.  После проделывания всех операций, аккуратно ослабляем штуцер на 2-3 оборота и в емкость начнет сливаться отработанная жидкость, в которой будут пузырьки воздуха.  После того, как жидкость перестанет течь, штуцер заворачиваем, после чего помощнику подаем команду, чтобы убрал ногу с педали. Продолжаем проводит эту операцию до тех пор, пока жидкость не начнёт выходить без пузырьков воздуха.

(На фото ниже пример приведён на переднем колесе, на заднем всё делается идентично)

Процесс прокачки сцепления на Форд Фокус 2

Сама процедура прокачки сцепления Форд Фокус 2 — видео которой представлено внизу статьи, достаточно проста и не потребует много времени и квалификации автомеханика. Достаточно внимательно ознакомиться с предлагаемым нами материалом и строго придерживаться всех пунктов инструкции.

Гидравлический привод располагает общим бачком с системой тормозов. Вследствие этого, как правило, после того, как меняется тормозная жидкость и прокачиваются все узлы тормозной системы, нужна прокачка и системы сцепления. В случае, если движение педали вам покажется «мягким», то это означает, что в системе привода сцепления есть воздух, от которого требуется избавиться.

Прокачка сцепления

Непосредственно перед началом прокачки отрегулируйте само сцепления. Суть в том, что прокачка системы неэффективна, если нет свободного хода толкателя поршня основного цилиндра, которые исполняют роль запирающего клапана, и при отсутствии хода он будет находиться в закрытом состоянии.

Инструментарий

  • ключ на «одиннадцать»;
  • ключ на «семнадцать»;
  • набор отверток;
  • тормозная жидкость;
  • емкость для слива старой;
  • шланг или трубка для прокачки, диаметр которой совпадает с диаметром сливного штуцера;
  • помощник.

Пошаговая инструкция

В случае, если вы выжали сцепление и не происходит его полного выключения, и при этом слышится специфический скрежет во время включения задней скорости, вполне вероятно, что гидропривод завоздушился и необходима его прокачка.

Не считая этого, прокачка нужна также, если вы проводили замену жидкости в гидроприводе, или же после ремонтных работ, связанных с потерей герметизации.

Жидкость обязательно нужно проверять в бачке основного тормозного цилиндра, так как он общий, и в случае надобности долейте до положенной нормы.

  1. Открутите колпачок клапана, чтобы для удалить воздух из рабочего цилиндра.

    Снятие колпачка со штуцера

  2. На клапан нужно натянуть шланг, второй конец которого должен быть опущен в канистру с тормозной жидкостью. Если работаете с напарником, то дайте ему команду выжать сцепление четыре–пять раз, с задержкой в несколько секунд, а потом пусть держит ее выжатой.
  3. Отвинтите клапан приблизительно на три четверти оборота, при этом с помощью второго ключа необходимо удерживать штуцер переходника основного цилиндра привода выключения. В заранее подготовленную посуду начнет течь жидкость из трубки, при этом в ней будут находиться воздушные пузыри.

    Откручиваем чуть более, чем на пол-оборота штуцер прокачки

  4. Завинтите клапан и дайте указание ассистенту отжать педаль.
  5. Делайте это до тех пор, пока текущая из трубки жидкость не будет иметь пузырьков.
  6. Когда занимаетесь прокачкой, непрерывно наблюдайте за уровнем. Ни в коем случае нельзя допустить, чтобы он упал ниже минимальной отметки. Не опоздайте с доливкой жидкости — в противном случае, если уровень упадет очень низко, то в системе может оказаться воздух и все операции нужно будет повторить по новой.
  7. Закрутите клапан и колпачок, в случае надобности доведите жидкость в бачке до необходимой нормы.

После того, как эти работы будут завершены, необходимо произвести проверку системы на работоспособностиь. Чтобы это сделать, нужно выжать педаль до упора и проверить ход толкателя поршня. Он должен находиться в пределах 27-28 миллиметров. В случае, если данный параметр отличается, то необходимо отрегулировать сцепление.

Рекомендация! Прокачивать сцепление необходимо лишь той жидкостью, которую рекомендует компания-производитель. В ином случае произойдет расширение резиновых частей, что повлечет за собой негативные последствия, вплоть до отказа всей системы сцепления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
