Выбираем какое сцепление лучше поставить на Шевроле Нива

Основные признаки неисправности сцепления

В новом автомобиле Шевроле Нива сцепление никаких нареканий не вызывает. Но со временем фрикционные поверхности диска изнашиваются, усталостная прочность вилки привода сцепления понижается, а уплотнения стареют и трескаются.

При эксплуатации автомобиля поверхность фрикционных дисков изнашивается.

Признаками неудовлетворительного состояния сцепления вашей машины являются следующие:

  • сцепление «пробуксовывает» и греется вследствие неполного его включения из-за изношенности фрикционных накладок, попадания масла и грязи на их поверхность;
  • сцепление «ведёт» из-за неполного его выключения по причине попадания воздуха в гидросистему, послабления заклёпок фрикционных накладок, коробления, перекоса и торцевого биения ведомого или нажимного диска;
  • слышны характерные шумы и стук при нажатии или отпускании педали сцепления вследствие неисправности выжимного подшипника, деформации или поломки других деталей сцепления.

Какое сцепление лучше поставить на Шевроле Нива?

Можно порекомендовать различные виды сцеплений разных фирм, которые отличаются качеством изготовления и сборки, надёжностью и, соответственно, ценой:

  1. Сцепление SACHS солидного немецкого концерна ZF высокого качества, поэтому не требует периодического обслуживания, не имеет экологически вредных асбестовых накладок, гарантирует пробег 100 тысяч километров. Сложностью при покупке является высокая цена, так как «за качество нужно платить»!

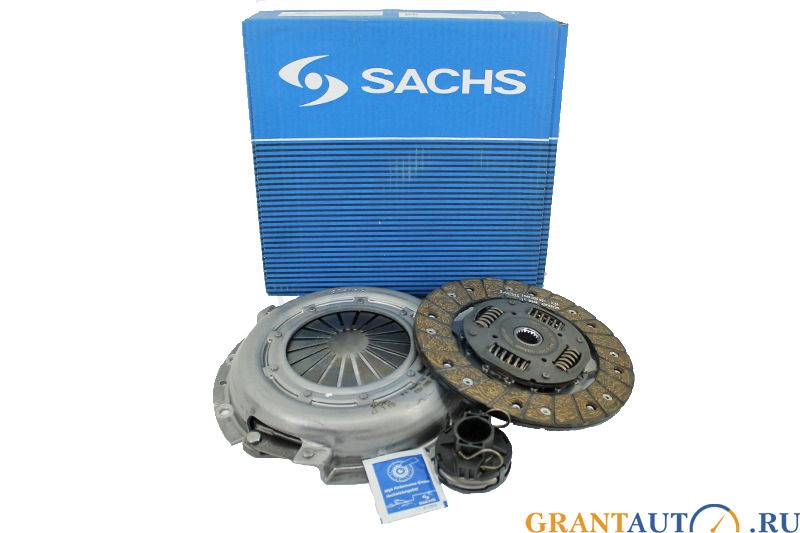

Комплект сцепления SACHS.

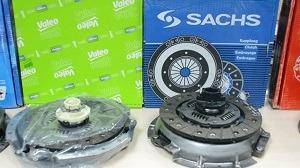

Комплект сцепления VALEO.

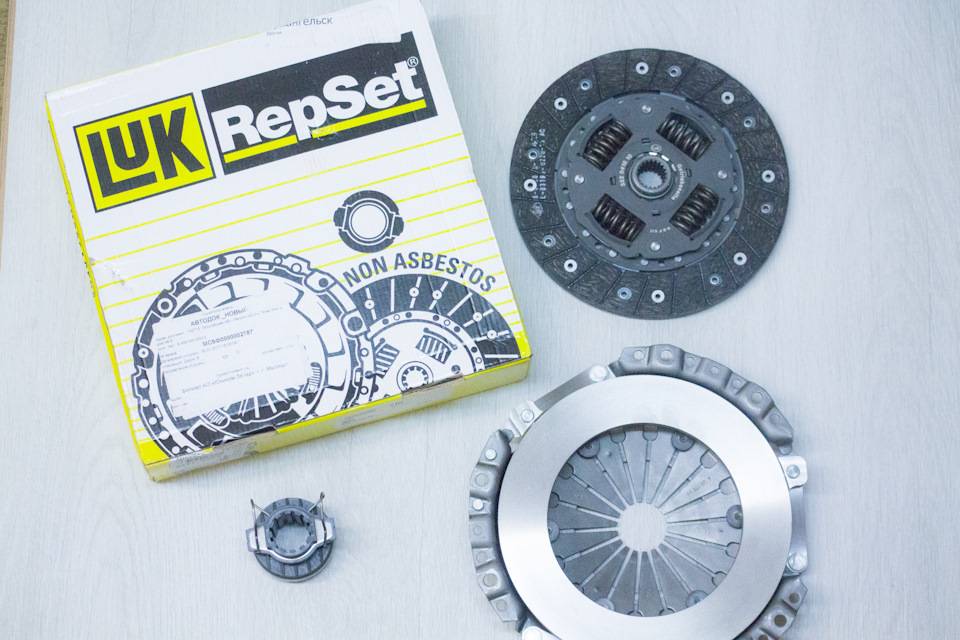

Комплект сцепления LUK.

Комплект сцепления ВАЗИНТЕРСЕРВИС.

Комплектация сцепления

Вся конструкция системы сцепления состоит из нажимного диска, ведомого диска, фрикционных накладок, системы привода и педали. Рассмотрим, для чего нужен каждый элемент.

Нажимной диск или корзина сцепления

Это круглая пластина с характерной выпуклостью. Внутрь основания встроены выжимные пружины, соединенные с круглой прижимной площадкой. Диаметр площадки равен диаметру маховика, а одна из ее сторон зашлифована. Пружины приводятся в действие выжимным подшипником и сдвигаются к центру нажимного диска. Корзина прочно прикреплена к маховику.

Ведомый диск

Ведомый диск находится между маховиком и прижимной площадкой. В него вмонтирована шлицевая муфта для подсоединения первичного вала КПП. Площадка оборудована демпферными пружинными пластинами с независимыми фрикционными накладками. Они сглаживают вибрации, возникающие в момент включения сцепления. Круглый диск имеет лучевое основание.

Фрикционные накладки

Изготавливаются из углеродистых композитов, кевларовых нитей или керамики. Место расположения — ведомый диск. Чаще всего, они крепятся к основе специальными заклепками. Шлицевая муфта располагается внутри накладок.

Система привода и выжимной подшипник

Наиболее распространенный вид привода — механический. Педаль в сочетании с подвижным тросом позволяет управлять выжимом сцепления. Подшипник представляет собой круглую площадку, соответствующую диаметру выжимных пружин в центре нажимного диска. Элемент крепится на кожухе вала КПП и приводится в действие коромыслом привода.

Детали и расходники:

Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

ШЕВРОЛЕ НИВА. ПРОБЛЕМА ВКЛЮЧЕНИЯ ПЕРЕДАЧ НА ГОРЯЧУЮ. РЕШЕНИЕ ЗА 30 МИНУТ!

Так же ставится усиленное сцепление на шевроле ниву, оно отличается тем, что имеет больше диаметр, имеет гораздо мощный демпфер, пружины демпфера двойные, имеет большую толщину диска.

Потом снимается кронштейн цилиндра, затем толкатель, а после сам рабочий цилиндр.

Включить нейтральную передачу и завести мотор.

Предупреждение Не очищайте растворителем диск сцепления или подшипник выключения сцепления. Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек.

Регулировка сцепления ВАЗ 2101-07 НИВА

При необходимости, замените уплотнительное кольцо. Проверьте диафрагменную пружину в местах контакта с подшипником выключения сцепления на отсутствие износа, трещин и определите различие высоты концов диафрагменной пружины.

Какое лучше поставить?

Среди производителей, представленных на рынке, у владельцев «шнивы» наибольшей популярностью следующие марки:

  • ВИС-Авто – российская фирма, выпускающая автозапчасти.
  • Fenox – международный производитель разнообразных промышленных товаров. Заводы по  производству автомобильных запчастей находятся в России, Белоруссии, Германии
  • KRAFTTECH – бренд, под которым в Россию и другие страны СНГ поставляются автозапчасти турецкого производителя МА-РА.
  • VALEO – крупная французская компания, специализирующаяся на производстве запчастей.
  • SACHS (САКС) – немецкий производитель автозапчастей, история которого началась более 100 лет назад.

Сцепление в сборе, подходящее для Шеви Нивы, можно подобрать по артикулу 2123-1601000. Изделия разных производителей отличаются качеством стали и материалом, из которого выполнен нажимной подшипник.

Некоторые производители изготавливают его из твердого пластика, который плавится при перегреве сцепления.

Поэтому лучше покупать запчасти SACHS, которые гарантированно выхаживают минимум 50 тысяч километров. Комплект сцепления на Шеви Ниву из корзины и ведомого диска стоит 4800 рублей.

Выжимные подшипники на вазовской «классике» и Chevrolet Niva конструктивно отличаются. Первый давит на большую площадь пружин сцепления, а второй – на края лепестков.

Поэтому ход педали на «шниве» намного легче. Тем не менее, на Шниве можно использовать и подшипники от ВАЗ 2101. Для этого нужно установить две дополнительные шайбы. Иначе придется полностью выкручивать регулировочные болты.

  • ВИС-Авто – российская фирма, выпускающая автозапчасти.
  • Fenox – международный производитель разнообразных промышленных товаров. Заводы по производству автомобильных запчастей находятся в России, Белоруссии, Германии
  • KRAFTTECH – бренд, под которым в Россию и другие страны СНГ поставляются автозапчасти турецкого производителя МА-РА.
  • VALEO – крупная французская компания, специализирующаяся на производстве запчастей.
  • SACHS (САКС) – немецкий производитель автозапчастей, история которого началась более 100 лет назад.

Журнал Автомобилисты

Автомобиль шевроле нива уже давно зарекомендовал себя, как надежная машина с хорошими внедорожными качествами. На автомобиле устанавливается механическая коробка передач, которая принимает крутящий момент двигателя через стандартное однодисковое сухое сцепление.

Сцепление у внедорожника постоянно замкнутое с центральной диафрагменной пружиной и приводится в действия с помощью гидравлического привода. Так же ставится усиленное сцепление на шевроле ниву, оно отличается тем, что имеет больше диаметр, имеет гораздо мощный демпфер, пружины демпфера двойные, имеет большую толщину диска.

Со временем, как и на всех остальных автомобилях, приходит момент, когда нужно проводить ремонт и замену сцепления.

Существует несколько способов проверки сцепления, а именно:

  1. Нужно включить нейтральную передачу и завести двигатель, подождать пока он прогреется до нормальной температуры и после того как двигатель начнет работать на минимальных оборотах, выжать педаль сцепления и включить заднюю передачу. Если передача включилась легко, значит сцепление исправно, если же слышны скрипы при включении передачи, значит нужно проводить ремонт сцепления;
  2. Во время езды, также можно проверить роботу сцепления. Нужно переключать по очереди передачи и слушать, есть ли при этом посторонние шумы, если есть то нужно ехать на СТО;
  3. Так же при неисправности сцепления, оно начинает буксовать, при наборе скорости, двигатель обороты набирает, а автомобиль как ехал так и едет. В таком случае тоже пора на СТО.

При нерабочем сцеплении, не надо сразу падать в панику и ехать в магазин за новым. Возможно, нужно просто прокачать гидропривод.

Как делать прокачку гидропривода?

При прокачке гидропривода, самое первое, что надо сделать, это надеть шланг на клапан рабочего цилиндра, другой конец опустить в емкость с тормозной жидкостью. После этого нужно нажать на педаль сцепления и удерживать, это надо сделать раз пять. Далее, открыть клапан и выпустить воздух, это надо повторять до тех пор, пока не потечет жидкость.

Замена цилиндров сцепления

В некоторых случаях есть необходимость замены цилиндров сцепления. Главный цилиндр сцепления шевроле нива требует замены, если система не включается, или плохо включается. При замене нужно откачать всю жидкость и отсоединить главный цилиндр сцепления от шланга, а при установке все повторить наоборот.

При замене рабочего цилиндра, нужно ослабить шланг, снимаем кронштейн рабочего цилиндра, снимаем толкатель и после этого, снимаем сам рабочий цилиндр. После установки нового, прокачиваем систему.

Также, иногда проблемы со сцепление возникают из-за неправильной настройки самой педали сцепления. Регулировка сцепления на шевроле нива проводится очень просто: сначала нужно ослабить контргайку на тросике, а потом выставить ход педали сцепления. Свободный ход педали сцепления должен быть 1-3 мм.

Какое сцепление купить

Двигатель

Выбирая комплектующую, обязательно обращайте внимание на объем и тип двигателя вашего автомобиля. От этих параметров зависит степень нагрузки на сцепление и, соответственно, его модификация

Материал изготовления

Если говорить о материале изготовления, то водителю придется выбирать между легкостью и мощностью. Органический материал обеспечивает плавность хода, однако, наиболее подвержен износу. Соответственно, его ресурс будет маленьким. Наиболее длительный ресурс у кевларовых сцеплений. Они износостойки и не боятся повышенных температур.

Для тюнинговых и спортивных автомобилей актуальны медные накладки. Они передают повышенный момент вращения на КПП при условии минимального прижимного усилия. Минус таких элементов — повышенный износ маховика и корзины. Для комфортной езды в любых условиях актуальными будут 6-8 фрикционных накладок. Стандартно они изготавливаются из органики.

Состояние сцепления

Выбирая систему сцепления, обращайте внимание на внешнее состояние деталей. На поверхности не должны прослеживаться сколы и трещины

Выбирайте деталь с равномерными заклепками (одинаковая форма и размер). Не покупайте элемент с остатками масла или смазки на поверхности. Шероховатость на внешней части не должна быть чрезмерной.

Как заменить сцепление на Ниве Шевроле самостоятельно

Каждый автомобилист, у которого механическая коробка передач знает, что такое сцепление, и рано или поздно сталкивается с тем что оно просто на просто пропадает, и когда начинает трогаться оно не выжимается, тем самым создает своего рода неудобства. Единственным вариантом в такой ситуации — это обратиться в ближайший автосервис, где в течение двух-трех часов будет произведена на автомобиле нива шевроле замена сцепления. Данный вариант является не дешёвым, поэтому если бюджет у вас не позволяет данную процедуру по замене можно произвести и самому в гарных условиях.

О том, как происходит замена, регулировка, а также ремонт, вы узнаете из данной статьи, а также узнаете какое поставить лучше всего.

Что представляет собой сцепление

Благодаря ему происходит от двигателя к самой коробке передач передача крутящего момента, благодаря чему появляется возможность переключать скорости на коробке. Если эта работа будет происходит не надлежащим образом, это отрицательно отразится на остальных механических узлах. Данный привод является гидравлическим, в нем нет зазоров, и имеет автоматизированную компенсацию, благодаря чему не происходит износ накладок функциональных. Данный привод является одной из важных деталей, так он подает сигнал к рабочим элементам к самому водителю.

Какие неисправности бывают

Это целый механизм, и этих причин по которой оно выходит из строя может быть очень много. Давайте рассмотрим наиболее распространенные:

При нажатии на педаль сцепления на Нива Шевроле, происходит пробуксовка, то есть происходит включение не полное, это может быть вызвано:

  • Большим износом фрикционных накладок, или они прогорели, данная проблема решается полной заменой диска.
  • На ведомом диске на поверхности появляется масло, это говорит о том, что у деталей неисправны уплотнители. Устранить проблему можно промыв диски, удалив причины протекания.

Бывает, что оно наоборот не полностью выключается его начинает вести, это может быть по следующим причинам:

  • У ведомого диска происходит коробление или биение, решить данную неисправность можно при помощи ремонта если конечно у него незначительные повреждения. Но как правило если данная неисправность появилась решить ее можно только лишь полностью заменив диск.
  • У фиксированных накладок ослабились заклепки. Потребуется заменить комплект ведомого диска
  • Наличие воздуха в самой системе. Решается это прокачкой системы
  • Коробление и перекос диска. Решить можно заменив данную деталь

Может возникнуть неисправность, когда требуется заменить некоторые части и детали. Это определяется следующими признаками:

  • Слышны шумы во время нажатия на сцепления
  • Такие же шумы слышны, когда педаль отпускается

Это говорит о том, что необходимо снимать и разбирать данную систему, и устранять появившуюся поломку.

Как произвести замену

Когда причина поломки ясна, нужно переходи к ее устранению. Процесс по замене является очень долгим и трудоемким, поэтому нужно набраться терпения, и выполнять все строго по инструкции, включающая в себя следующие этапы:

  1. Устанавливаем автомобиль на яму
  2. Подготовить необходимые инструменты
  3. Снимаем коробку передач, это нужно чтобы был доступ к устройству
  4. После того как коробка снята, необходимо пометить отметками, как расположен маховик и кожух.
  5. Ключом на восемь выкручиваем несколько крепежных болтов, они крепят к маховику сам диск сцепления.
  6. Производим снятие двух дисков нажимного и ведомого
  7. Осматриваем их и если присутствуют различные сколы, трещины, то его необходимо в срочном порядке менять.
  8. Проверяем в каком состояние выжимная пружина
  9. После осмотра и устранения всех неисправностей, установка происходит в обратном порядке, в котором производилось снятие.

На этом все этапы по замене сцепления на автомобиле Нива Шевроле закончены. Очень важным в процессе замены, посмотреть в каком состояние выжимной подшипник, и, если он находится в изношенном состояние лучше произвести замену на новый, так как через пару месяцев если не заменить, придётся разбирать устройство заново. Теперь вы имеете представление как самому произвести снятие и замену диска, и можете в любой момент, не обращавшись к специалисту привести всю процедуру самостоятельно.

Как заменить сцепление на Ниве Шевроле самостоятельно

Каждый автомобилист, у которого механическая коробка передач знает, что такое сцепление, и рано или поздно сталкивается с тем что оно просто на просто пропадает, и когда начинает трогаться оно не выжимается, тем самым создает своего рода неудобства. Единственным вариантом в такой ситуации — это обратиться в ближайший автосервис, где в течение двух-трех часов будет произведена на автомобиле нива шевроле замена сцепления. Данный вариант является не дешёвым, поэтому если бюджет у вас не позволяет данную процедуру по замене можно произвести и самому в гарных условиях.

О том, как происходит замена, регулировка, а также ремонт, вы узнаете из данной статьи, а также узнаете какое поставить лучше всего.

Что представляет собой сцепление

Благодаря ему происходит от двигателя к самой коробке передач передача крутящего момента, благодаря чему появляется возможность переключать скорости на коробке. Если эта работа будет происходит не надлежащим образом, это отрицательно отразится на остальных механических узлах. Данный привод является гидравлическим, в нем нет зазоров, и имеет автоматизированную компенсацию, благодаря чему не происходит износ накладок функциональных. Данный привод является одной из важных деталей, так он подает сигнал к рабочим элементам к самому водителю.

Снятие и установка рабочего цилиндра сцепления Chevrolet Niva

Инструменты:

  • Вороток под торцевую насадку 3/4
  • Насадка на вороток 13 мм
  • Гаечный ключ накидной прямой 13 мм
  • Гаечный ключ рожковый 17 мм

Детали и расходники:

  • Рабочий цилиндр сцепления
  • Защитный чехол
  • Тормозная жидкость

Примечание:

Рабочий цилиндр снимайте для замены или ремонта при неполном выключении сцепления, вызванном утечкой жидкости.

Работу проводим на смотровой канаве или эстакаде.

1. Накидным ключом «на 13» отворачиваем два болта крепления кронштейна рабочего цилиндра к картеру сцепления.

2. Снимаем кронштейн, рабочий цилиндр и его прижимную пластину, установленную выпуклой стороной к цилиндру.

3. Вынимаем из цилиндра толкатель вилки выключения сцепления.

4. Разъединяем защитный чехол и толкатель. Если чехол поврежден, заменяем его новым.

5. Ключом «на 17» ослабляем затяжку нижнего наконечника шланга и, вращая рабочий цилиндр, отворачиваем его от шланга.

6. Соединение шланга и цилиндра уплотнено медной шайбой.

7. Устанавливаем рабочий цилиндр в обратной последовательности.

Примечание:

Если при установке рабочего цилиндра шланг оказался чрезмерно закручен, необходимо ослабить затяжку штуцера трубки подвода жидкости в верхнем наконечнике шланга, как описано здесь. Затем поворотом верхнего наконечника шланга необходимо устранить закрутку шланга и затянуть штуцер.

8. Прокачиваем гидропривод сцепления, как описано здесь.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник

Как отрегулировать сцепление Нива Шевроле своими руками: видео

Регулировка сцепления на Ниве Шевроле

Знание конструкционного устройства механизма даёт основание приступить к самостоятельной процедуре регулировки.

Процесс считается неизбежным этапом ремонта в случае:

  • Превышение нормативного хода педали, что приводит к неполному выключению сцепления. При этом ведомый диск не полностью прилегает своей плоскостью к маховику. Ситуация сводится к интенсивному износу накладки.
  • Малый свободный ход становится причиной пробуксовки феррадо (накладки), то есть неполному прижатию диска. При этом снижается крутящий момент и падение мощности двигателя.
  • Появление рывка, скрипа, шума, удара в трансмиссии при резком включении сцепления, трогаясь с места.

Эпизоды, так или иначе, свидетельствуют о неправильной регулировке хода педали и выжима подшипника. А это приводит к снижению ресурса ведомого диска.

Алгоритм регулировки

  1. Итак, перед началом процесса регулировки, следует выключить зажигание. Процедура эта исключает случайную вспышку под поршнем и произвольный запуск двигателя.
  2. Переведя рычаг коробки в нейтральную позицию, между толкателем и главным цилиндром устанавливается зазор в рамках 0,1–0,5 мм. Такой маленький зазор достаточен для выключения диска (ведомого) из зацепления.Он регулируется ограничителем хода педали.

    Переведите рычаг в нейтральное положение.

  3. Свободное расстояние его не должно превышать 3 мм. В ином случае следует ослабить контргайку и вращением болта зафиксировать величину хода и затянуть контргайку.
  4. Свободное движение толкателя рабочего цилиндра (4–5 мм) регулируется ослаблением гайки ограничителя.
  5. Последняя деталь, также расположенная на толкателе затягивается контргайкой. Кстати, для определения величины хода толкателя используется специальный шаблон.

Особенности сцепления на На Нива Шевроле

Механизм сцепления на Нива Шевроле усилен утолщённым, большего диаметра диском со сдвоенными демпферными пружинами.

Нажимной и ведомый диск балансируется в сборе и называются корзиной или фасонной чашкой. Узел размещается в литом алюминиевом кожухе с креплением широкой плоскостью к двигателю. Ведущий (нажимной) диск заменяется только при сильном износе плоскости касания или дефекте пружин.

Сцепление Нива Шевроле саморегулируется автоматически рабочим цилиндром. Опуская незначительные детали, узел при необходимости ремонта, заменяется в сборе.

Компоненты

Ведомый диск с наклёпанной фрикционной накладкой располагается между маховым колесом и ведущим диском фасонной чашки. Шлицевая втулка диска свободно сидит на первичном валу.

Заменяется при износе, если толщина накладки уменьшается до 0,2 мм и заклёпки начинают оставлять царапины на нажимном диске.

Причиной могут стать осевое биение, ослабление заклёпок, трещины, поломки, задиры на теле фрикционного материала.

Устанавливается выпирающей частью ступицы в направлении фасонной корзины. При этом центрирующий штифт должен совместиться с отверстием ступицы.

Штампованная фигурная вилка выключения сцепления имеет углубление под шаровую опору, двумя концами упирается в муфту выжимного подшипника. Концы вилки, периодически изнашиваясь, реставрируются путём наваривания на них подушек до толщины заводского образца.

Выжимной подшипник герметичен, не обслуживаемый, без требования промывки. Перемещается по цилиндрической части втулки. Появление шума, свиста в момент выжима свидетельствует о необходимости замены подшипника.

Педальный узел соединён с главным цилиндром, расположенным в моторном отсеке. Вместе с толкателем составляет один узел с поршнем главного узла.

Главный, рабочий гидравлические механизмы сообщаются посредством стальной трубки и армированного рукава. Рабочий цилиндр при помощи кронштейна, крепится на картере сцепления.

Гидропривод работает на тормозной жидкости марки ДОТ-4, запас которой содержится в бачке и имеет сообщение с главным посредством шланга. Прокачку гидравлики предусматривает штуцер, размещённый на цилиндре (рабочем).

Замена главного цилиндра

Новый главный цилиндр сцепления под капотом.

Процедура предусматривает:

  1. Откачивание из бачка тормозной жидкости резиновой грушей.
  2. Отворачивание трубки, снятие шланга со штуцера и отворачивание гайки крепления и съём цилиндра.

Установка нового выполняется с соблюдением этапов в обратной последовательности.

Не упустите момент фиксации толкателя педали с галтелью (выемкой) на поршне цилиндра, прокачка гидропривода.

Чем сцепление Шевроле Нива лучше?

У Шнивы аналогичное однодисковое, сухое с центральной диафрагменной пружиной. Но в нём увеличенные до 21,5 см диски. Маховик тоже с увеличенной рабочей поверхностью. Этот механизм реально крепче, его сложно перегреть. «Их Валео» в отличие от нашего имеет более мощный демпфер сцепления, там двойные пружины. Вообще, вся конструкция более внушительная.

Наконец, сцепление Шнивы работает мягче. Машину, в принципе, сразу выпускали, устранив многие «детские болезни» российской родственницы. Повторюсь, в комплекте идёт маховик, так что не понадобится дополнительная балансировка. Переживать – встанет механизм в картер обычной Нивы или нет – не стоит, встанет.

FakeHeader

Comments 39

А зачем тогда меняют маховик диск и корзину на шнивовскую? Типо то что оно усиленое

Площадь диска сцепления больше на шниве. Держит усилие больше. Да и просто, у меня был изношен маховик и сцепа

Что б не менять маховик и корзину, можно скрестить муфту сцепления 2107 и выжимной подшипник шнивы? Снять с муфты 1,5мм в круг и поставить шнивы выжимной. Размер выжимного 2107, 40*70*18 шнивы 37*62*14/21. Или это все муйня получится?

Что за муфта не понял?Выжимной шнива можно ставить на любое сцепление:Шнива, классика, 2112, приора и прочее. Что налезет на маховик классики.Без каких либо доработок

т.е можно сцепление оставить классическое, а выжимной поставить шнивы? И поставит РЦС шнивы.

не прикидывал, от шнивы маховик легче? или так же по весу?

Мне кажется даже потяжелее будет. Кстати лежит это сцепление снятое, ждет нового хозяина) полный комплект

моё пока живое, повода менять нет) да и крафт не горю желанием ставить

Где то на драйве посчет видел что связка шнива маховик+ корзина+диск на 300 грамм меньше весит.

а родной маховик с родным сцеплением или все обязательно менять

Я всё ставил от шевло нивы. Вопрос то в чём?

Проверка состояния ведомого диска. Заменяйте ведомый диск в сборе при появлении растрескиваний фрикционных накладок, уменьшении расстояния между головкой заклепки и рабочей поверхностью накладки до 0,2 мм, а также при неравномерном износе и односторонних задирах.

Проверка состояния нажимного диска сцепления в сборе. Закрепите нажимной диск 3 (рис. 3-4) в сборе с нажимной пружиной 1 и кожухом 2 на приспособление с промежуточным кольцом 4 толщиной B= (8,3+0,01) мм. Это приспособление заменяет маховик с ведомым диском.

Рис. 3-4. Контроль сцепления: 1 – нажимная пружина; 2 – кожух сцепления; 3 – нажимной диск; 4 – промежуточное кольцо; А, В, С – размеры.

Произведите контроль, выключив сцепление три раза ходом выключения 8-9 мм, прикладывая нагрузку к лепесткам нажимной пружины 1 на диаметре C=34 мм. При этом:

  • проверьте, что ходу выключения (8,0+0,1) мм соответствует ход нажимного диска не менее 1,4 мм;
  • разность величин отхода нажимного диска 3 не более 0,25 мм;
  • размер A должен быть в пределах (35,7+1) мм;
  • нагрузка на лепестках нажимной пружины 1 на диаметре C при ходе (8,0+0,1) мм должна быть не более 1330 Н, пик нагрузки выключения не более 1720 Н.

Замерьте глубину кольцевого износа лепестков нажимной пружины в месте контакта с подшипником выключения сцепления, если величина износа превышает 0,8 мм — замените кожух сцепления в сборе с нажимным диском.

Вышел на трассу. Скорость 60, 3 передача.Педаль в пол — обороты 3000-4000-5000 тысяч. А Скорость 60-60-61-62…Кончается сцепление!Зимняя внутридворовая каша, перегазовка дали о себе знать.Хорошо сцепление держало до 2400 оборотов. Дальше уже “срывалось” и проскакивало.

45-50 тысяч отходило предыдущее (Valeo).

Код заводского сцепление на шниву 21230-1601000В разные годы завод ставил разное сцепление.

Я решил поставить комплект от LUK с выжимным Подшипником INA.

Код на комплект сцепления LUK 622315300.Состоит он из:LUK 122036510 Корзина сцепленияLUK 322041610 Диск сцепленияLUK 500120810 Выжимной подшипник сцепления (в котором используется подшипник INA F-578127)

Замена сопутствующих деталей

Иногда требуется замена шланга, который входит в комплект механизма. Для этого при помощи ключа удерживают штуцер. Тем временем отсоединяют трубопровод. Скоба крепления штуцера также демонтируется. Далее необходимо слить из привода жидкость. Затем наконечник шланга отсоединяют от рабочего цилиндра. После установки нового следует прокачать гидравлический привод.

Иногда необходима замена бачка, если на нем образовались отложения. Для этого снимают пробку. Откручивают крепления и демонтируют его. Затем следует визуально проверить стенки. Если отложений нет, то после тщательной промывки его можно использовать дальше. При нажатии на педаль водитель может услышать сильный шум. Это сигнал о неисправности выжимного подшипника. Вначале демонтируют КПП. Затем отсоединяют подшипник от вилки сцепления и снимают его. Далее устанавливают новый, смазывают шлицы и ставят коробку передач на место.

Система сцепления Нива Шевроле

Устройство сцепления Шеви Нива: 1 – картер сцепления; 2 – маховик; 3 – болт крепления кожуха сцепления к маховику; 4 – ведомый диск; 5 – нажимной диск; 6 – кожух сцепления; 7 – муфта выключения сцепления; 8 – первичный вал коробки передач; 9 – вилка выключения сцепления; 10 – центральная нажимная пружина.

Привод выключения сцепления Нива Шевроле: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр сцепления шевроле нива; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка.

Проверка технического состояния сцепления Нива Шевроле

Диагностика и выявление неисправностей сцепления Шеви Нива производится следующими способами: Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление Нива Шевроле требует ремонта или замены.

Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.

Прокачка сцепления Нива Шевроле

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода. Кроме того, прокачка сцепления на Шеви Нива выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Для прокачки сцепления потребуется ключ на 8, шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость DOT 4.

Залейте или долейте жидкость в бачок до нижней кромки заливной горловины. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой

Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. Снимите шланг с клапана прокачки и наденьте колпачок. Долейте тормозную жидкость Нива Шевроле в бачок главного цилиндра до уровня метки «max».

Снятие и установка бачка гидропривода сцепления Нива Шевроле

Для снятия потребуется ключ на 10, пассатижи, емкость для тормозной жидкости, тормозная жидкость.

Отверните пробку бачка и гайку крепления кронштейна бачка тормозной жидкости

Выньте бачок из кронштейна и слейте из него жидкость

Осмотрите бачок. При обнаружении отложений ослабьте хомут крепления шланга и отсоедините его. Установка бачка жидкости сцепления Нива Шевроле производится в последовательности обратной снятию, после установки залейте жидкость и прокачайте систему сцепления.

Снятие и установка главного цилиндра сцепления Нива Шевроле

Главный цилиндр сцепления Шеви Нива снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой). Для демоннтажа потребуется ключ на 13, торцовая головка с удлинителем, пассатижи и резиновая груша для откачки тормозной жидкости с системы сцепления. Откачайте резиновой грушей жидкость из бачка

Выводы

Зная, что может стать признаком изношенности и повреждения сцепления, а также то, как такую работу произвести своими силами, вам не придётся обращаться к мастерам, если возникнет такая необходимость.

Наш сервис меняет сцепление на ЛАДА уже более 10 лет. За это время мы успешно заменили сцепление в более 200 автомобилях ВАЗ.

Вам не надо искать запчасти. Мы предложим вам самое дешевое сцепление для ЛАДА в Петербурге. Всегда в наличии более 10 различных комплектов сцепления для ВАЗ. Вы можете выбрать комплект сцепления исходя их бюджета и условий эксплуатации.

На замену сцепления ВАЗ уходит 4-5 часов. Вы гарантированно получите свой автомобиль в день обращения.

После ремонта вы получите полную гарантию 1 год

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
