Способы диагностики
Проверка стоек амортизаторов на работоспособность может осуществляться различными способами.
На ходу
Проанализировать, как движется автомобиль, – самый простой вариант
Потребуется дальнейшее тестирование, чтобы определить, в чем конкретно проблема, однако важно, что так можно выявить само ее наличие
Так, при неисправном демпфирующем устройстве будут раздаваться стуки, движение станет неровным, особенно сильно автомобиль будет раскачиваться на высокой скорости. Для достоверности можно устроить небольшой тест вождения в экстремальных условиях: прямолинейная езда окажется проблематичной, машина будет слабо держать поворот, а во время остановки может «клюнуть носом» и пройти значительный тормозной путь.

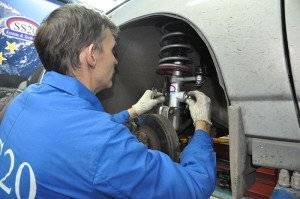

Визуальный осмотр
Амортизаторы расположены возле пружин – либо с ними в сборе – за колесом. Осмотр эффективен в случае с масляным устройством, поскольку если оно пробито, будут заметны потеки и следы смазки. При их наличии следует проверить штоки. Для этого машину устанавливают на подъемник, а если его нет, поднимают нужную сторону с помощью домкрата. Полностью исправный шток чист до блеска, если есть ржавчина, коррозия или погнутости, он вышел из строя.
Также надо осмотреть протектор. Неравномерный износ будет свидетельствовать о неполадках в работе демпфирующего устройства.
Визуальная проверка позволяет выявить не все неисправности, ведь многие из них заключаются в износе внутренних элементов механизма и не всегда проявляют себя протеканием масла. Стоит дополнительно прибегнуть и к другим методам.
Механическое воздействие
Еще один вариант того, как проверить амортизаторы на машине, ничего не демонтируя, предполагает раскачку руками. Легковую машину располагают на ровной площадке и, упершись руками, поочередно раскачивают крылья сильными резкими движениями, а затем контролируют количество инерционных скачков. Один-два являются нормой, большее число говорит о том, что механизм вышел из строя.
Можно действовать несколько иначе: надавить на крыло медленно, задействуя массу всего тела, а затем, когда подвеска сожмется, резким движением убрать усилие. Если все в порядке,кузов вернется в изначальное положение плавно, даже с легкой задержкой в доли секунды.
Следует учитывать, что таким образом можно выявить только полную неисправность, но не мелкие неполадки. Также случаются ситуации, когда заклинивает шток и авто не раскачивается.
Диагностика с разборкой
Демонтаж является более надежным методом и позволяет точнее установить, какой конкретно элемент поврежден.
После извлечения устройство устанавливается на земле под прямым углом. Чтобы проверить задние амортизаторы, нижний кронштейн удерживают ногами, а руками сначала тянут верхний шток, потом надавливают вниз. При исправном механизме будет значительное сопротивление, если же шток «ходит» свободно и все действия можно выполнить одной рукой без особого труда, необходим ремонт или замена. Проверить передние амортизаторы следует по тому же принципу.
Проверка с использованием вибростенда
Стенд позволяет проверить стойки амортизатора полностью и одновременно с этим продиагностировать систему торможения. Могут проводиться следующие тесты:
- Шок-тест заключается в том, что диагностируемую ось приподнимают, после чего резко опускают, а приборы при этом фиксируют показатели и сравнивают их с заводскими.
- Часть приборов крепится к крылу, а часть размещается на полу радом с автомобилем, кузов раскачивают, и в это время происходят замеры амплитуды. Результаты сверяются с рекомендованными показателями.
- С помощью платформы для стремительного торможения проверяется нагрузка на прибор.
Нужно отметить, что первые два метода эффективнее последнего.
Проверка при покупке
Желательно проверять еще в магазине, отвечает ли новый механизм простейшим нормам. Снаружи он должен быть чистым, без следов масла, на корпусе и штоке недопустимы неровности и механические повреждения
Следует обратить внимание на качество резьбы и удостовериться, что маркировка соответствует параметрам, указанным в каталоге. Также рекомендуется сверить размеры нового устройства с тем, что уже используется на машине – разница не должна превышать 5 мм
Измерить элементы можно штангенциркулем с рулеткой.
Испытать работоспособность можно несколько раз сжав и разжав механизм. Требуемое для этого усилия должно быть одинаковым каждый раз, при этом толчки и заедания не допускаются.
Как проверить стойки амортизаторов?
Многие неопытные автомобилисты, не знают то, как проверить стойки на наличие неисправностей. Существует несколько способов, как проверить амортизаторы:
Внешний осмотр
Операцию можно выполнить без снятия колес
Важно учитывать, что передние и задние стойки находятся рядом с пружинами. В некоторых случаях, они идут в комплекте с ними
На колбах не должно быть ни маслянистых подтеков, ни их следов. Эти признаки свидетельствуют о том, что стойка пробита. Также нужно осмотреть штоки. Эту операцию выполняют при загоне авто на подъемник. Деталь не должна иметь следов коррозии и повреждений. Недостатком метода является то, что результаты проверки не смогут предоставить объективной информации по состоянию элементов подвески. Все дело в том, что стойки могут иметь внутренние дефекты, которые при визуальном осмотре нельзя увидеть, и как следствие, диагностика будет неполной. Важно! Если крышка изношена неравномерно, это свидетельствует о неисправности стоек.
Проверка демпирующих свойств
Для ее осуществления, потребуется раскачать автомобиль
Важно, не допускается более 1-2 нажатий на крыло машины. Метод позволяет выявить окончательно вышедший из строя элемент подвески
Важно то, что такая проверка не позволит оценить работоспособность компонентов, если заклинил шток. Тогда, как правило, раскачка не увенчается успехом.
Диагностика во время езды на авто
Постоянные заносы, острая реакция даже на малейшие ухабы или кочки, увеличение тормозного пути – как правило, все это свидетельствует о проблемах с подвеской, в том числе и с амортизаторными стойками. Эти проблемы ставят безопасность движения под угрозу, такой подвеской пользоваться нельзя.
Диагностика путем снятия деталей
Демонтированный элемент подвески устанавливается вертикально, относительно земли. Далее потребуется взяться за верхний шток, и вытянуть его, после, продавить вниз. Рабочий компонент будет иметь сильное сопротивление. Если шток двигается свободно, значит, закончилась рабочая жидкость, или в механизм попал воздух. Такая проверка дает понять, что следует приобрести новый комплект стоек.
Диагностика на вибрационном стенде
Один из самых надежных способов выявления выхода подвески из строя. Суть заключается в том, что устройство имитирует движение авто на дороге, тем самым проверяя стойки и прочие механизмы транспортного средства.
Перед проведением диагностических работ, следует помыть машину, и выполнить ряд подготовительных мероприятий. Транспортное средство нужно отогнать на эстакаду, смотровую яму, либо воспользоваться домкратом. Колеса и арки тщательно вымыть от грязи, а также с помощью металлической щетки очистить эти компоненты от коррозии. Кроме того, диагностику выполняют в хорошо освещенном, просторном помещении или на улице, при условии, если погода позволяет с комфортом выполнить работу.
Признаки износа стойки амортизатора
О необходимости проверить исправность стоек амортизатора говорят нижеперечисленные симптомы:
- движение на автомобиле сопровождается посторонними звуками;
- раскачивание кузова при преодолении препятствий на дороге стало более заметным;
- ухудшилась управляемость машины;
- вхождение в поворот сопровождается заносами;
- при разгоне и торможении авто «проседает»;
- во время вхождения в поворот проявляется низкая устойчивость машины, существует риск врезаться в отбойник или слететь в кювет;
- увеличение тормозного пути;
- на кузов передаются чувствительные удары при проезде ям и выбоин;
- автомобиль плохо цепляется за дорожное покрытие;
- в салоне присутствует несвойственная вибрация и тряска;
- резина неравномерно изнашивается при этом ускоренными темпами;
- присутствуют потеки масла с амортизатора;
- имеется существенная коррозия со сквозными повреждениями;
- присутствуют деформации любого из элементов стойки;
- кузов автомобиля имеет перекошенное состояние при остановке машины на ровной дороге.
Автовладельцы отмечают, что характерными признаками того, что задние стойки вышли из строя, являются:
- машина раскачивается как лодка на волнах;
- задняя часть транспортного средства после преодоления ям длительное время не успокаивается;
- задних пассажиров начинает укачивать и тошнить.
Согласно отзывам водителей передние неисправные стойки раскачивают автомобиль гораздо меньше, но сильнее влияют на управляемость. Независимо от того на какой оси закончился срок службы стоек, их следует менять безотлагательно, чтобы не попасть в аварийную ситуацию.
Задняя подвеска Ваз 2110 – основные компоненты
К ним крепятся оси колес вместе с тормозными механизмами. Впереди рычагов находятся втулки 16 с резинометаллическими шарнирами 1, через них продеты болты, которые соединяют с кронштейнами 2, которые, в свою очередь, крепятся к лонжеронам кузова. Пружины 11 одним концом стоят в чашке амортизатора 9, другим – в опору через резиновую прокладку 10, которая приварена к внутренней арке кузова.
Амортизаторы телескопические двухстороннего действия. Болтом 9 они крепятся к кронштейну. Шток прикреплен к верхней опоре 5 пружины через подушки из резины 6 и опорную шайбу 3. В ступице 13 установлен упорный подшипник 12. Он подобен переднему, но имеет меньший размер и, в отличии от переднего, где внутреннее кольцо устанавливается с натягом, подшипник 12 на оси 14 имеет переходную посадку. В процессе эксплуатации его не нужно регулировать или смазывать, возникший люфт не допускается устранять путем подтягивания гайки, только замена.
Не рекомендуется разборка ступицы при исправном подшипнике, т. к. при выпрессовке он разрушается.
К каким последствиям приводит неисправный амортизатор?
Амортизаторы (демпферы) – это устройства, которые служат для гашения колебаний во время движения авто (демпфирования) методом превращения механической энергии в тепловую. Амортизаторы действуют в комплексе с такими элементами подвески автомобиля, как: рессоры, пружины, торсионные валы, подушки и т.д.
Диагностика амортизаторов должна проводиться водителем систематически. Для чего, — спросите вы, ведь ТО пройдено, и все было нормально. К сожалению, как и всё в этом мире, амортизаторы имеют свойство выходить из строя. И чем быстрее водитель заметит неисправность амортизатора, тем меньше затем денег уйдет на восстановление последствий.
Самое главное, чтобы вы помнили, что систематическая проверка амортизаторов самостоятельно занимает пару минут, и может избавить вас от неприятностей с другими системами авто.
- Неисправный амортизатор в комплексе с дисбалансом колеса (вы ведь понимаете, что идеального баланса просто не может быть) приводит к интенсивному и быстрому износу шины. Прибавьте сюда разбитые ступичные подшипники, уточните стоимость шины и подшипников – цифра вашему бюджету не понравится.
- Неисправный амортизатор приводит к тому, что остальные детали подвески выходят из строя. Ведь подвеска рассчитана на работу всех элементов в комплексе. Например, через несколько тысяч км. из строя может выйти опорный подшипник стойки.
- Исправность амортизатора напрямую действует на ресурс работы тормозной системы, в частности тормозных дисков и колодок. Если вы не заинтересованы в проведении ремонта тормозных дисков, то своевременная диагностика амортизаторов поможет отодвинуть эту процедуру.
- Неисправный амортизатор – это увеличение тормозного пути, а значит, несколько лишних метров могут привести к аварии. И здесь считать, не пересчитать – свой ремонт кузова и … даже думать об этом не надо. А надо всего лишь вовремя проводить проверку амортизаторов.
Проверяем новые амортизаторы
Не многие водители знают о том, что перед установкой новых стоек их необходимо проверить. Больше того, многие вообще не представляют, как проверить амортизаторы перед покупкой
Проверка амортизаторов необходима, так как крайне важно убедиться в том, что вы приобретаете качественный продукт. Учитывая тот факт, что современные производители умеют сделать красивую коробку, а при открытии ее в гараже, осознаешь, что товар некачественный
Итак, рассмотрим, как проверить амортизаторы до и после покупки.
- Первым делом необходимо произвести визуальный осмотр новых деталей. Проверка амортизаторов подразумевает не только поиск неисправностей, но и сравнение дополнительных характеристик, таких как маркировка.
- Замер геометрических параметров изделия. При помощи линейки нужно проверить все важные параметры: длину в вытянутом состоянии, ход и диаметр штока.
- Проверка амортизаторов так же подразумевает проверить работоспособность. Чтобы убедиться в правильности работы однотрубного, нет необходимости в предварительной подготовке. Для этого нужно несколько раз сжать и разжать стойку. Если перемещения штока плавные и сжимаются с одинаковым усилием, то амортизаторы исправны. Двухтрубный необходимо предварительно прокачать несколько раз, а после установить его вертикально, в таком состоянии он должен пробыть некоторое время.
Амортизатор – очень важный элемент в подвеске и в работоспособности каждого транспортного средства. Поэтому ни в коем случае не следует халатно относиться к этому элементу. Следите за его состоянием, и ваша машина будет ездить как новенькая.
Определение неисправности на ходу
Этот метод считается одним из самых верных. Поскольку он позволяет понять, корректно ли работает амортизирующее устройство.
Как осуществить проверку?
Необходимо очень внимательно последить за характером поведения транспортного средства. Если:
- Авто постоянно «кидает» в сторону.
- Транспортное средство «с неохотой» реагирует на повороты руля.
- Машина качается на самых малых неровностях.
- На больших ямах можно услышать типичные глухие удары. Но они могут появляться не всегда по причине пробитых поршней. Может быть, изношены сайлент-блоки, на которых крепятся амортизаторы вверху и внизу.
- Проведя подобную диагностику стоит протестировать автомобиль при прохождении поворота. Транспортное средство не должно сильно крениться.
Проверка амортизатора при движении
При выявлении одного или сразу нескольких из вышеуказанных признаков, сделайте вывод — амортизатор требует замены.
Внешний осмотр
Можно ли установить поломку устройства без его демонтажа с машины? Да, можно! И это самый дешёвый, но, к сожалению, не слишком надежный способ….
- Необходимо визуально осмотреть задний и передний амортизирующие элементы. Расположены устройства за колесными пружинами. Хотя возможен и другой вариант, когда амортизаторы поставляются в сборе с пружинами (подвеска «макферсон»). Оцените его внешний вид. На поверхности колбы не должно иметься маслянистых следов и иных подтёков. Если они есть, то на вашем устройстве имеется пробой.
- Осмотрите штоки (осмотр производится при вывешенном положении колес) – осуществить это лучше, воспользовавшись подъемником. Если доступа к таковому не имеется, тогда следует приподнять машину с требуемой стороны, воспользовавшись домкратом, и поддеть пыльник. Шток должен блестеть — ржавчина на нём свидетельствует о неисправности детали.
- На поломку амортизирующего устройства может указать и непосредственно шина. Оцените состояние протекторов. На всех должен присутствовать практически одинаковый износ.
Визуальная проверка амортизатора
Минусы визуальной диагностики
К сожалению, установить неисправность при визуальном осмотре можно лишь в 50% случаев. Поскольку некорректная работа данного элемента, как правило, вызывается износом его внутренних деталей. А их установить при обычном осмотре нереально. Внешне можно увидеть только следствие неисправности – маслянистые подтёки, которые, к слову, не всегда появляются, или подъеденные протекторы.
Проверяем авто на вибростенде
По той причине, что не всегда получается выявить неисправность собственными силами либо не снимая элемент, можно обратиться в сервис. Здесь подготовленные мастера выполнят ее с высоким профессионализмом.
Как проверяются стойки амортизаторов без их демонтажа с транспортного средства?
Для этого следует загнать машину на специальный вибростенд. Цена данной диагностики составляет тысяча и больше руб. Такая услуга хороша еще и тем, что профессиональной проверке подвергаются не только стойка/амортизатор, но и другие элементы ходовой части и система тормозов. На вибростенде происходит имитация дорожных неровностей, что позволят правильно установить поломку конкретного механизма. Кроме того, так получается определить исправность подшипников (шаровых и ступичных), проверив боковое качение машины.
На стенде установлено огромное количество датчиков, передающих каждую секунду сведения на главный компьютер.
Проверка на вибростенде
Плюсы проверки вибростендом
- высочайшая точность выявления малейших неисправностей;
- минимальное количество времени.
Кроме того, без данной услуги не могут обойтись обладатели грузового транспорта. Поскольку нельзя осуществить раскачку большого авто. На вибростенде получится установить проблему в совокупности. Единственным минусом можно считать небольшую распространенность автомастерских с подобным оборудованием даже в больших городах. Кроме того, стоимость услуги для некоторых автовладельцев может быть достаточно высока.
Итак, мы привели несколько способов проверки амортизаторов на неисправность, вам остается только выбрать наиболее актуальный для вас.
Существует несколько достаточно простых способов, позволяющих самостоятельно проверить амортизаторы на машине без их демонтажа. В целях проверки автомобиль можно раскачать, провести визуальный осмотр стоек или на ощупь определить степень их нагрева – каждый из этих способов позволяет более-менее точно проверить работоспособность амортизаторов в машине.
Опытный водитель может определить неисправность амортизаторов даже по поведению автомобиля на дороге. Например, большие крены в поворотах, продольное и поперечное раскачивание кузова одназначно указывают на проблемы в подвеске и необходимость проведения ремонта.
Ниже мы подробно расскажем о том, как проверить амортизаторы на машине самостоятельно, и какой из способов проверки наиболее эффективен. А в конце статьи смотрите видео, в котором все очень доступно показано.
Ещё хотим обратить Ваше внимание на наш материал о ремонте стоек амортизаторов, в котором также имеется достаточно подробная видео-инструкция
Составные компоненты
Стандартно в устройство стойки входит пружина и амортизатор. Для продления срока службы узла в конструкцию может входить пыльник. Некоторые автопроизводители к стойкам относят и опорный подшипник. Отличие амортизатора и стойки показано на изображении ниже.
Отличие амортизатора от стойки
Пружина является одним из основных элементов стойки. Она нивелирует проезд автомобилем разнообразных дефектов дорожного покрытия. Пружина значительно снижает возникающие в процессе движения вибрации, а при перемещении по сильно разбитой дороге гасит мощные толчки, преобразуя их в плавное раскачивание машины.
Металл, из которого изготавливаются пружины, обладают хорошей упругостью. Он не подвержен деформациям и восстанавливает свою первоначальную форму даже после перегрузок.
Амортизатор является наиболее сложной частью стойки. Он не имеет единой конструкции, так как каждый автобренд стремиться усовершенствовать узел и придать ему наилучших эксплуатационных характеристик. Чертеж основных видов амортизатора приведен ниже.
Структурная схема однотрубного и двухтрубного амортизаторов
Основной задачей амортизатора является гашение колебаний, которые возникают в пружине. При этом эффективность работы узла должна сохраняться независимо от внешних условий. Боле подробно об устройстве и назначении амортизаторов можно узнать из тематического видео.
Последствия износа
Диагностика амортизаторов должна проводиться водителем систематически. Для чего, — спросите вы, ведь ТО пройдено, и все было нормально. К сожалению, как и всё в этом мире, амортизаторы имеют свойство выходить из строя. И чем быстрее водитель заметит неисправность амортизатора, тем меньше затем денег уйдет на восстановление последствий.
Самое главное, чтобы вы помнили, что систематическая проверка амортизаторов самостоятельно занимает пару минут, и может избавить вас от неприятностей с другими системами авто.
- Неисправный амортизатор в комплексе с дисбалансом колеса (вы ведь понимаете, что идеального баланса просто не может быть) приводит к интенсивному и быстрому износу шины. Прибавьте сюда разбитые ступичные подшипники, уточните стоимость шины и подшипников – цифра вашему бюджету не понравится.
- Неисправный амортизатор приводит к тому, что остальные детали подвески выходят из строя. Ведь подвеска рассчитана на работу всех элементов в комплексе. Например, через несколько тысяч км. из строя может выйти опорный подшипник стойки.
- Исправность амортизатора напрямую действует на ресурс работы тормозной системы, в частности тормозных дисков и колодок. Если вы не заинтересованы в проведении ремонта тормозных дисков, то своевременная диагностика амортизаторов поможет отодвинуть эту процедуру.
- Неисправный амортизатор – это увеличение тормозного пути, а значит, несколько лишних метров могут привести к аварии. И здесь считать, не пересчитать – свой ремонт кузова и … даже думать об этом не надо. А надо всего лишь вовремя проводить проверку амортизаторов.
При наличии заноса, можно сделать вывод, что амортизатор пришел в негодность.
Последствия Поломка амортизаторной системы, может привести к следующим неприятностям:
- потеря контроля над управлением.
- большой проход пути с последующим врезанием во время резкого торможения.
- снижение курсовой устойчивости.
- уменьшение грузоподьемности.
- поломка иных деталей подвески.
- ощущение каждой неровности, ямы, во время езды.
При поворотах, на больших скоростях, автомобиль, амортизаторы которого неисправны, в любой момент может выйти из-под контроля водителя, изменить траекторию своего движения или, что еще хуже, опрокинуться. Поэтому если вы проверили амортизаторы на ВАЗ 2107 или на любом другом авто, и установили, что стойки нужно заменить, не испытывайте судьбу, установите новую деталь, чтобы не навлечь на себя лишних проблем.
- Амортизатор, который вышел из строя, вместе с дисбалансом колеса – это фактор, способствующий очень быстрому и существенному износу покрышки. Во многих случаях приходится также менять подшипники ступицы, стоимость которых явно не радует.
- Работоспособность амортизатора оказывает прямое влияние на эксплуатационный срок тормозной системы, что в особенности касается тормозных колодок и дисков. Если вам не хочется выполнять замену тормозных дисков или их ремонт, советуем периодически проверять амортизаторы самостоятельно.
- Выход из строя любого элемента подвески, в частности, амортизатора, приводит к тому, что все остальные её составляющие изнашиваются гораздо быстрее. Нередко после поломки амортизатора очень быстро ломается опорный подшипник стойки
- Амортизатор, который не выполняет своих функций, приводит к увеличению тормозного пути автомобиля, а от этого уже зависит ваша безопасность. Да и материальные расходы будут очень серьезными. Поэтому советуем не забывать о своевременной проверке амортизаторов.
ПОДРОБНОСТИ: Коробка-автомат вариатор и робот плюсы минусы отличия
Основные причины износа
Есть несколько причин, по которым начинается износ амортизаторов. И чаще всего это случается неожиданно. Выход из строя деталей связан с нарушением функционирования других запчастей:
сальника;
клапанов;
пыльника.
Если повреждаются сальник и клапанная система, то вскоре возникнут проблемы и с амортизаторами. Но есть и другие причины их поломки. К таким относятся образование коррозии, деформация подвески, скопление большого количества пыли и грязи, царапины и пробоины, любое нарушение герметичности.
Влияет на износ передних амортизаторов состояние дороги. Ямы, выбоины, крутые склоны, насыпи на бездорожье повреждают подвеску. Детали могут реагировать на температурные условия, атмосферное давление, осадки. Амортизаторы соединены с кузовом автомобиля с помощью верхних опор. Поэтому на них и приходится основная нагрузка.
Кроме передних происходит и износ задних амортизаторов, тому есть свои причины:
повреждение креплений;
деформация подшипников;
разрушение резиновых элементов.
Из-за этого амортизаторы становятся менее упругими, преждевременно «стареют». Дополнительно на них воздействуют неровности дорожного полотна, вибрации. Вместе с амортизаторами изнашиваются и другие детали подвески, которые не предназначены для подобных испытаний. В результате автомобиль приходит в такое состояние, когда ему требуется серьезный ремонт.
Как проверить новые стойки
Чтобы убедиться в исправности новых стоек обратите внимание на следующее
- Визуальный осмотр. Проверьте маркировку изделия — она должна соответствовать данным изготовителя. Осмотрите на наличие механических повреждений шток, резьбу, корпус амортизатора;
- Сожмите шток амортизатора несколько раз. Никаких звуков, посторонних шумов не должно быть слышно;
- Соответствие нормам. С помощью штангенциркуля измерьте диаметр, длину и ход штока, сравните с информацией, предоставляемой производителем.
Бывает так, что новые стойки нужно прокачать, чтобы правильно выполнить эту процедуру ознакомьтесь с нашей статьей Как прокачать стойки.
