Как проверить давление бензонасоса

Какие приборы применяют

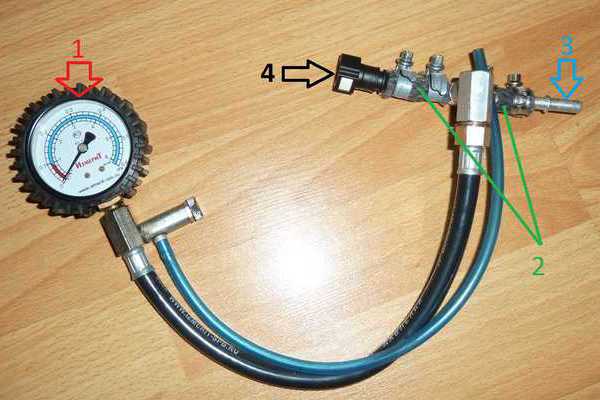

Переделанный измеритель давления шин

Устройствами для снятия показаний давления могут стать несколько инструментов.

  1. Специальный прибор, купленный в магазине автозапчастей. Он идёт в комплекте с адаптером, сливным шлангом и манометром. Стоит около 1,5 тысячи рублей.
  2. Переделанный измеритель давления шин. Доработке подвергается шкала прибора и трубка. Как известно, воздушный манометр показывает значение до 20 атм, а предел измерения топлива граничит в районе 5-7 атм. По этой причине могут возникать погрешности показаний, и прибор дорабатывается с учётом этого. Насчёт трубки: нужно переставить на бензостойкий вариант.

Диагностика и устранение неполадок

Убедиться в неисправности электрической сети относительно просто — это можно сделать, не снимая бензонасоса. Когда при включенном зажигании не слышен звук его работы, необходимо сразу же проверить предохранитель, отвечающий за эту цепь. Он установлен в блоке, закрепленном в нижней части перед передним пассажирским сиденьем. Нужно снять крышку блока, отыскать предохранитель с маркировкой F3, рассчитанный на ток 15 А, и заменить его. Такую работу можно проделать и в дороге.

Если работа топливного насоса не возобновилась, следует переключить внимание на реле К2, находящееся в том же блоке. Оно замыкает силовую цепь питания перекачивающего устройства по сигналу контроллера

Проверить исправность реле можно и в дорожных условиях, для чего понадобится кусок медного провода. Диагностика производится в таком порядке:

  1. Извлечь реле К2 из разъема.
  2. Включить зажигание.
  3. С помощью провода замкнуть между собой контакты с маркировкой «30» и «87», цифры нанесены на реле. Другой вариант — подать питание на контакт «11», расположенный в диагностическом разъеме. Напряжение +12 В можно взять рядом, от прикуривателя.
  4. Если послышалось жужжание насоса, то необходимо поменять реле К2.

Если после перечисленных манипуляций агрегат по-прежнему «молчит», надо проверять целостность проводки и надежность контакта в месте его подключения. Для этого потребуется прибор, так что подобные работы провести посреди поля не удастся. Разве что проверить исправность самого бензонасоса, отключив от него разъемы и подав напрямую 12 В от любого удобного источника. Если и в этом случае насос не жужжит, его следует заменить.

Будьте аккуратны при подключении проводов напрямую и проследите, чтобы рядом не было капель бензина, от искры он может вспыхнуть.

Диагностировать недостаточную подачу горючего к форсункам в дорожных условиях не выйдет, разве что вы возите с собой манометр с соответствующим шлангом для присоединения к топливной рампе. Количество подаваемого бензина характеризуется давлением в сети, для измерения которого и потребуется манометр. Проверка выполняется следующим образом:

  1. Скрутить пластиковый колпачок, прикрывающий диагностический штуцер. Он находится в торце топливной рампы и представляет собой обычный золотник.
  2. Нажатием на шток золотника стравить давление в магистрали. На случай вытекания бензина под золотник надо подставить небольшую емкость. Возможно, неисправность даст о себе знать уже на этом этапе, если давления в сети нет, а из штуцера не потечет горючее.
  3. Выкрутить золотник и надеть на штуцер шланг от манометра. При выключенном зажигании подать напряжение 12 В напрямую к насосу. Чтобы четко зафиксировать показания, он должен отработать не менее 10 секунд.

При давлении ниже 3,6 бар надо сначала сменить фильтр грубой очистки. Если это не поможет, то придется проверить РДТ и герметичность форсунок. Только так можно точно определить источник проблемы.

Какое давление должно быть в топливной системе?

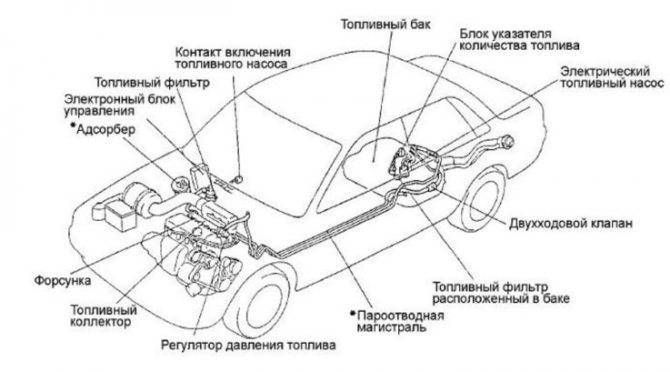

Норма давления в контуре подачи топлива зависит от конструкции системы. В автомобилях, где РДТ и трубка сброса – «обратка» – расположена в моторном отсеке, манометр должен показать 2,7 Бар. Верхний и нижний допустимый предел – 2,7–3,0 Бар. Если измеренные величины выходят за указанный диапазон, следует продолжить диагностику и отыскать причину неполадки.

На многих автомобилях, в том числе ВАЗ, регулятор напора и шланг обратного слива горючего находится рядом с бензонасосом. Норма давления на коллекторе для таких машин составляет 3,8 Бар, максимальное значение – 4 Бар.

Если в процессе измерения отмечаются периодические скачки напора в пределах 0,2 Бар, нужно почистить либо заменить первичный сетчатый фильтр. Как правило, он устанавливается в бензобаке вместе с электрическим насосом.

Как выглядит бензонасос?

Внешний вид бензонасоса на Лифан Солано (подходит еще на Бриз)

Давление в топливной системе (рампе) машины является важным параметром, который должен контролироваться с регулярностью один раз в несколько месяцев. Это простая процедура, которая проводится в первую очередь, после чего уже приступают к устранению прочих недочётов. От правильного давления зависит качество функционирования двигателя во всех режимах работы.

Возможные варианты

Для проверки можно воспользоваться несколькими методами. Самым простым будет вариант с покупкой специального прибора, который включает в себя манометр и некоторые другие элементы. Цена такого набора составляет около сорока долларов, в зависимости от фирмы-изготовителя (мы специально указываем цену в долларах, так как цена в рублях сейчас сильно колеблется из-за скачков курса валюты).

Если обратиться за помощью на СТО, то за одноразовый замер у вас попросят сумму, равную одной пятой части цены готового прибора.

Кулибничаем

Можно воспользоваться специальными средствами

Но, есть и более доступный вариант, где мы будем применять подручные средства. Речь идёт о стандартном манометре, который позволяет замерять давление в шинах. Он имеется в наличии почти у каждого автовладельца. Но, тут нужно помнить, что воздушные манометры рассчитаны на замеры давления с большими значениями, около шестнадцати атмосфер, тогда как модели для топлива ограничены шестью атмосферами.

ПРИЧИНЫ ДЛЯ ИЗМЕРЕНИЯ

  • После простоя двигатель для запуска нужно долго вращать стартером. Явный признак того, что при прокрутке в рампе слишком низкое давление топлива.
  • Двигатель не запускается, но бензонасос в баке включается. Причина может быть в падении производительности насоса, вследствие чего в рампе не создается достаточное давление для запуска двигателя.
  • Автомобиль троит на холостом ходу по причине слишком богатой либо бедной смеси. В таком случае, скорее всего, на приборной панели загорится Check Engine.
  • Двигатель не развивает обороты, глохнет при резком нажатии на газ, автомобиль дергается при разгоне.
  • После прогрева автомобиль теряет мощность, глохнет. Скорее всего, отклонение в топливной системе от номинальных значений связано с перегревом бензонасоса.

ВЛИЯНИЕ НА РАБОТУ ДВИГАТЕЛЯ

Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры).

Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива.

Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива).

Проверка бензонасоса карбюраторного авто (механический)

Механический бензонасос — схема

Чтобы проверить работоспособность бензонасоса, следует:

Не является признаком поломки выход струи с запозданием, особенно если авто долго стояло. Как правило, диафрагмы восемь и девять и являются главной причиной неисправности.

Как бы там ни было, осмотреть нужно и сетчатый фильтр, и впускной/выпускной клапан.

Даже при замене прокладок может быть утечка топлива. В таком случае проблема заключается в герметичности корпуса бензонасоса вследствие деформации при ремонте.

Подытожим:

Причины неполадок бензонасоса, как электрического, так и механического, разнообразны, и необходимость найти/устранить поломку может застать вас врасплох во время пути. Следуя вышеуказанным рекомендациям, вы сможете самостоятельно осуществить весь необходимый комплекс мер по диагностике данного устройства. И начать стоит с подачи питания (если это электробензонасос) и работы диафрагмы, когда проверяется топливный насос механического типа. Очень часто нестабильная работа бензонасоса связана не с его поломкой, а сопутствующих деталей — фильтра, обратного клапана или форсунок.

Источник

Разные способы замера

Кроме замера «в стенку», существует масса других способов замера своими руками. Один из вариантов проверки топливного нагнетателя – диагностика «на пробку». В этом случае обратка пережимается на две секунды, мотор запускается, снимается показатель давления.

Ещё один вариант тестирования. Обороты силовой установки повышаются до трех тысяч оборотов в минуту. Одновременно нужно следить за показаниями прибора. Если давление падает в 0 – это признак «умершего» насоса.

Измеряется давление на рампе так:

  • на патрубок наматывается фум-лента;
  • шланг прибора усиливается хомутом (если самодельный);
  • на близлежащие детали укладывается тряпка, чтобы топливо не вылилось (особенно тщательно нужно закрыть генерирующее устройство, в целях исключения пожароопасной ситуации в моторном пространстве);
  • на топливной рампе есть колпачок, его надо выкрутить;
  • открывается доступ к отверстию с ниппелем – последний откручивается колпачком от автомобильного колеса;
  • чтобы бензин сильно не брызнул, надо заранее стравить давление в ТС;
  • конец шланга измерителя вдевается в отверстие рампы, тоже фиксируется хомутом;
  • тряпка убирается, мотор запускается, снимаются показания.

Статья в тему: Легковые автомобили и внедорожники с высоким клиренсом

На ТС без обратки.

  1. Надо замерить давление на выходе модуля топливного насоса (расположен на топливном баке). Для замера подойдёт шланг с диаметром восемь миллиметров, обязательно стойкий к бензину. В качестве измерителя подойдёт обычный манометр.
  2. С манометра снимается родной шланг, вдевается 8-миллиметровый. Снимаются показания давления, которые должны быть в пределах 5-7 атм.

Замеры делаются по-разному:

  • при включённом зажигании смотрят, насколько подскакивает стрелка шкалы;
  • замеры проводятся со снятым шлангом РДТ (датчиком топлива);
  • отдельный тест давления в режиме холостого хода;
  • проверка с пережатым шлангом обратного слива.

Неисправность бензонасоса: основные признаки и симптомы

С помощью этих признаков вы сможете определить, что не качает бензонасос:

  1. Самый распространённый из признаков неисправности бензонасоса — это прерывистое движение автомобиля. Автомобиль во время движения начинает то резко замедляться, то ускоряться. Равномерное движение автомобиля обеспечивается непрерывной подачей топлива.
  2. Вторым по распространенности признаком являются плавающие обороты двигателя на холостом ходу. Таким образом вы можете определить неисправность бензонасоса ещё до начала движения.
  3. Двигатель запускается с трудом или не заводится вообще. Довольно часто это происходит из-за того, что бензонасос полностью вышел из строя. Признак является не самым распространённым, так как причина того, что двигатель не заводится, может крыться в самых разных неисправностях.
  4. Ухудшается динамика автомобиля. Когда вы давите педаль газа до отказа «в пол», автомобиль дёргается или вообще не реагирует на перемещение педали. В этом случае неисправность может крыться далеко не в педали, а в бензонасосе.

Не стоит забывать, что все перечисленные выше признаки не являются стопроцентными. Такие неисправности могут быть вызваны выходом из строя других различных деталей двигателя. Обороты двигателя вполне могут плавать из-за неисправности датчика массового расхода воздуха или датчика положения дроссельной заслонки.

Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно.

Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.

Производительность электробензонасосов, которые являются обязательным элементом топливной системы инжекторных авто и крепятся внутри топливного бака, намного выше сравнительно с механическими бензонасосами. Механические насосы устанавливаются на карбюраторных двигателях и крепятся снаружи бензобака.

Также возможна схема реализации, когда присутствуют два бензонасоса: одно устройство задействуется в случае необходимости подачи малого количества топлива под более высоким давлением, в то время как второй насос работает с большим объемом горючего, подавая его под сниженным давлением.

В списке главных признаков, которые указывают на поломку бензонасоса или явное снижение его производительности, отмечены:

  • холодный или горячий двигатель не запускается;
  • наблюдается затрудненный пуск, нестабильная работа двигателя на холостом ходу, плавающие обороты;
  • присутствуют рывки и дергания автомобиля при нажатии на газ в движении при попытке ускорения;
  • машина глохнет на ходу;

Что такое бензонасос и принцип его работы

Предназначение бензонасоса кроется в поступлении топлива к двигателю автомобиля из топливного бака. Поскольку двигатель с бензобаком находятся по разные стороны друг от друга, без бензонасоса поступление топлива невозможно.

Существует два типа бензонасосов: механические и электрические. Механический бензонасос можно встретить в автомобиле карбюраторного типа. В карбюратор топливо должно подаваться под низким давлением. Электрические бензонасосы специально предназначены для топливных систем с инжекторным типом подачи топлива (форсунки).

Механический бензонасос прикрепляется снаружи топливного бака, а электрический — внутри. В некоторых двигателях предусмотрено сразу два бензонасоса: один из них работает на больших объёмах и при низком давлении внутри бака с топливом, а другой — на малых объёмах и при высоком давлении, находясь около двигателя или на нём.

Механические бензонасосы засасывают топливо из бака в двигатель. Расстояние между насосом и карбюратором небольшое. Благодаря этому они могут работать под низким давлением. Принцип работы электрических бензонасосов основан на проталкивании топлива в двигатель. Работа такого насоса контролируется электронной системой автомобиля.

При этом контроле принимается в расчёт положение дросселя, соотношение топлива и воздуха и содержание выхлопных газов. Электрические бензонасосы быстро нагреваются и сильно шумят из-за того, что работают под давлением. Из-за этого их размещают в топливном баке, так как оно заглушает шум и охлаждает насос.

Бензонасос запускается с помощью электродвигателя. После поворота замка зажигания на включение из бортового компьютера подаётся сигнал на запуск бензонасоса. Электрический заряд поступает в бензонасос. Мотор вращается в течении нескольких секунд, за это время в топливной системе создаётся необходимое давление. В случае, если в течении двух секунд сигнал не подаётся в бортовой компьютер, происходит автоматическое отключение бензонасоса.

Если аварийное отключение не произошло, топливо поступает в бензонасос через трубочку и выходит из него через односторонний клапан. Далее оно попадает в топливный фильтр, который задерживает частички мусора и грязи, и только после этого очищенное топливо поступает в двигатель. Бензонасос прекращает свою работу одновременно с двигателем.

Давление является важнейшим для бензонасоса параметром, влияющим на количество впрыскиваемого в двигатель топлива. За стабильность подачи топлива отвечает редуктор.

Причины отказа, связанные с датчиками инжектора.

Датчик коленчатого вала (датчик коленвала).

При полном отказе этого датчика автомобиль скорее всего, даже не заведётся. Отказ датчика коленчатого вала неисправность достаточно редкая, но всё же встречается. Датчик может давать неверные показания, в случае если он неплотно прикручен к корпусу мотора. От вибрации он может менять свое положение в посадочном месте, что крайне недопустимо. При увеличении расстояния между датчиком и задающим диском (насечки, на которые срабатывает датчик) начинаются сбои в работе двигателя. Косвенным признаком необходимости проверки датчика коленчатого вала служит отсутствие зажигания. Именно импульсы с датчика коленвала использует ЭБУ для расчета момента подачи искры и впрыска топлива. Это значит, что искра может отсутствовать не только из-за неисправности системы зажигания, но и из-за отказа датчика коленчатого вала.

Датчик коленчатого вала

Датчик положения распредвала.

Вторая причина неисправности инжекторного мотора. При сбоях в его работе или при поломке форсунки двигатель переключается в асинхронный режим подачи смеси. Это значит, что смесь в цилиндры впрыскивается не зависимо от того, в каком положении и такте находится поршень. В таких случаях как правило возрастает расход топлива и загорается лампа Check Engin.

Датчик положения распредвала

Датчик температуры охлаждающей жидкости ДТОЖ.

Лампа Check Engin загорится в таком случае или при обрыве провода датчика или при коротком замыкании. этого датчика. Если же датчик сильно врёт и показывает неправильную температуру, то автомобиль может и вовсе не завестись, причём причина проста.

Представьте, что истинная температура двигателя +20°C, а датчик показывает -20°C. Что происходит в таком случае? ЭБУ даёт команду на впрыск большего количества топлива, думая, что мотор холодный. В результате происходит перенаполнение цилиндров топливом и двигатель просто захлёбывается бензином. Даже если автомобиль и завелся, с неисправным датчиком температуры будет повышенный расход топлива.

Датчик температуры охлаждающей жидкости ДТОЖ

Следует учитывать, что на автомобиле могут быть установлены два и больше датчика температуры ОЖ. Один из них дает показания для ЭБУ, второй – на приборную панель (в некоторых авто панель берёт показания из ЭБУ). Внимательно изучите какой датчик в вашем автомобиле, где стоит и за что каждый из них отвечает.

Датчик кислорода (лямбда зонд).

При поломке датчика кислорода будет повышенный расход топлива, могут появиться перебои в работе двигателя. Датчик чаще всего продолжает работать, но его показания отличаются от реальных. В результате чего ухудшается расход и общая динамика машины. Могут появиться перебои в работе двигателя. В большинстве случаев, в память ЭБУ заноситься код ошибки, при этом загорается лампа, сигнализирующая о неисправности инжектора – Check Engin.

Датчик кислорода (лямбда зонд)

Датчик массового расхода воздуха – ДМРВ.

Машина работает с перебоями, плохо запускается двигатель, глохнет на ходу или при сбросе педали газа? Все эти причины могут являться причиной неисправности датчика расхода воздуха. Если мотор не заводиться как обычно, а заводиться только с нажатием педали газа, то причина может быть в ДМРВ. Этот датчик показывает сколько воздуха поступает в двигатель. ЭБУ в свою очередь, основываясь на показаниях, рассчитывает, сколько необходимо подать топлива в цилиндры.

Датчик массового расхода воздуха – ДМРВ

Если датчик исправен, то следует проверить подсос воздуха после него. Так как в таком случае реальное количество воздуха от замеренного будет отличаться. Вообще для инжектора подсос воздуха – одна из самых распространенных проблем. В ЭТОЙ статье подробно описано как легко найти и устранить подсос воздуха самому.

Датчик положения дроссельной заслонки – ДПДЗ.

Если автомобиль “не отзывчив” на педаль газа, плавают или самопроизвольно меняются обороты, неустойчивый холостой ход, то причиной неисправности может быть ДПДЗ. Автомобиль может даже не запуститься, если ДПДЗ даёт неверные показания.

Датчик положения дроссельной заслонки – ДПДЗ

Представьте, что вы запускаете двигатель, не нажимая на педаль газа, как и положено, а датчик показывает ЭБУ что педаль нажата на половину. Конечно же ЭБУ увеличивает количество впрыскиваемого топлива, считая, что вы нажали на педаль и нужно поддать газку. Как итог – залитые цилиндры, автомобиль глохнет, либо не заводиться совсем. Лампа Check Engin в таком случае может и не загореться, ведь датчик работает, он просто даёт неверные показания.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень.

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

  1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
  2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
  3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
  4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
  5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

  • когда включено зажигание;
  • при холостых оборотах двигателя;
  • кода сброшена трубка регулятора давления топлива;
  • при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

  • при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
  • при холостых оборотах двигателя — не менее 2,5 атмосфер,
  • когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
  • при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).
