Датчик распредвала Лада Приора
Высокие показатели мощности и экономичности современных двигателей сгорания обусловлены применением электронных устройств, которые управляют процессом впрыска топлива. Датчик распредвала Лада Приора относится к числу таких элементов.
Такое изделие позволяет определить точное положение газораспределительного механизма по отношению к коленвалу.

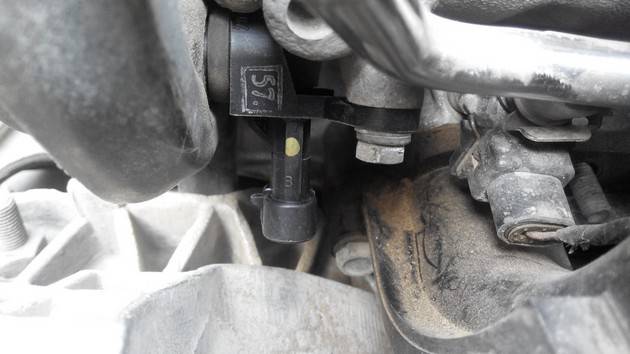

Где находится датчик
Чтобы проверить правильность подключения датчика, а также произвести замену устройства, необходимо знать, где находится этот элемент управляющей системы ГРМ.
Эти детали располагаются в двигателях с 8 и 16 клапанам по-разному, например:
- На машинах, которые оснащаются 8-клапанными двигателями, датчики распредвала находятся на торцевой части блока головки цилиндров со стороны коробки передач.
- Если на автомобиль устанавливается мотор 16 клапанов, то это устройство также находится на ГБЦ, но только со стороны шестерней распределительного механизма.
Если датчик неисправен, то его следует заменить. Чтобы не приобретать напрасно новое устройство, следует знать основные симптомы, которые могут указывать на наличие проблем с этой деталью.
Признаки неисправности
Даже при значительном отклонении в работе этого устройства двигатель на Приоре будет работать, но при эксплуатации транспортного средства могут наблюдаться следующие признаки неисправности:
- существенно увеличится расход топлива;
- повышается токсичность выхлопа, который визуально можно определить по наличию чёрного дыма;
- снижаются показатели мощности двигателя;
- мотор плохо заводится;
- двигатель неустойчиво работает на холостых оборотах.
При неисправности датчика фаз возможны также нарушения в работе электронных устройств самодиагностики автомобиля, но если работоспособность системы сохраняется, то при поломке этой детали будут указаны коды: Р0340, Р0342 или Р0343.
Как проверить и заменить
После того как датчик фаз будет обнаружен, можно приступить к диагностике этого элемента. Располагая только возможностью использовать обычный мультиметр, можно точно установить работоспособность детали. Работа выполняется в такой последовательности:
- Включить зажигание автомобиля.
- Перевести мультиметр в режим измерения постоянного тока.
- Замерить напряжение на клеммах аккумулятора.
- Найти датчик положения распредвала.
- Присоединить один щуп к «массе», а другой — к центральному выводу устройства. При этом напряжение должно совпадать со значением, которое ранее было зафиксировано на клеммах аккумулятора.
- Таким же образом следует провести диагностику черно-белого разъёма ДПРВ. На этом выводе должно быть напряжение около 5 Вольт.
Чтобы не приобрести подделку в магазине, рекомендуется проверить датчик с помощью ключа зажигания. Изделие хорошего качества оснащается довольно мощным магнитом, с помощью которого ключ или иное небольшое металлическое изделие, будут притянуты к устройству.
Если при эксплуатации будут наблюдаться симптомы неисправности описанные выше, то наиболее быстрым способом определить наличие поломки является замена датчика распредвала Лада Приора на заведомо исправное изделие.
Чтобы установить новую деталь, необходимо:
- Найти место, где расположен датчик.

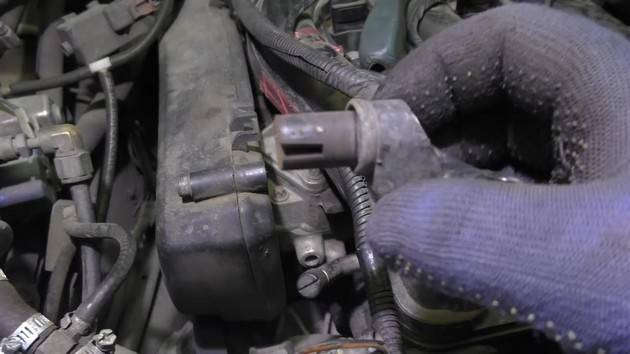

- Отсоединить от этой детали колодку проводов.
- Используя ключ на 10, открутить болт крепления датчика к двигателю.
- Поставить новую деталь.
Установив новый датчик, исправность которого не вызывает сомнений, можно максимально быстро восстановить работоспособность двигателя, если причиной неисправности являлась эта деталь. Во многих случаях причиной нестабильной работы ДПРВ может являться плохой электрический контакт в месте подключения электрической колодки. Если визуально определено наличие на контактах окислов, их необходимо почистить твёрдым неметаллическим предметом, а затем обработать этиловым спиртом.
Признаки неисправности датчика детонации
При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:
- Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
- Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
- Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
- Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
- Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.
Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.
Неисправности цепи датчика детонации
Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.
Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).
Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).
Сканер Scan Tool Pro, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.
Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.
Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.
Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик
Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы
В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.
Особенности ремонта дроссельной заслонки
Когда фиксируются данные признаки и симптомы неисправности ДПДЗ, тогда следует проводить ремонтные работы. Их процесс зависит от неполадок. Они могут идти в комплексе или требовать замены одной непригодной части. Что чаще всего проводиться:
- Если датчики дросселя барахлят или вышли из строя, тогда их следует поменять. Они не подлежат ремонтным работам.
- В обязательном порядке следует произвести очищение регулятора холодного старта и заслонку дросселя от грязи.
- Замена прокладок, соединительных трубок из гофров, возвращение герметичности дроссельной заслонки.
- Замена старого, вышедшего из эксплуатации прибора на новый.
Бесперебойная работа датчика детонации на ВАЗ 2110 — гарант экономии его владельца
Каждый автомобиль сегодня оснащается различными регуляторами и контроллерами, предназначенными для контроля и управления разными системами. Одним из таковых на автомобиле ВАЗ 2110 является датчик детонации. Подробнее о назначении, видах и процессе замены вы сможете узнать из этого материала.
Назначение и принцип работы датчика
На 8- и 16-клапанных двигателях датчик детонации ВАЗ 2110 выполняет функцию управления системой воспламенения горючей смеси. Из-за позднего зажигания водитель может столкнуться с проблемой повышенного расхода бензина, понижения мощности мотора, а также его перегрева. Если же воспламенение горючей смеси будет более поздним, это может привести к перегоранию клапанов и также снижению мощности мотора.
Что касается принципа работы устройства на ДВС 8 или 16 клапанов, то он заключается в пьезовом эффекте. То есть уровень напряжения полностью зависит от физического воздействия на компонент. Если давление будет более высоким, соответственно, увеличится и импульс напряжения.
Извлечение регулятора из места монтажа
Разновидности
Если говорить о видах датчика фаз ВАЗ, то в отечественных «десятках» могут использоваться такие виды регуляторов:
- широкополосный контроллер;
- устройство резонансного типа.
В широкополосных вариантах преобразователь АЦП воспринимает воздействие всех токовых импульсов, которые генерирует устройство. Если в системе вдруг появляется резонанс, то измерительный блок может воспринимать только вибрации на той или иной частоте, которая актуальна для момента детонации в моторе.
Следует отметить, что оба типа сами по себе не являются взаимозаменяемыми, так как в них значительно отличаются уровни импульсов. Так что если вы столкнулись с проблемой неполадок в работе устройства и, соответственно, с необходимостью замены детонационного датчика, то лучше устанавливать такой же регулятор, который уже стоял (автор видео — канал Ремонт Двигателя! И интересное!).
Распространенные неисправности
Перед тем, как поменять устройство на моторе 8 клапанов, нужно уделить время его диагностике, для этого в первую очередь произведите проверку проводки питания. Как показывает практика, зачастую ошибка датчика фаз обусловлена окислением контактов, если это так, то их нужно будет только прочистить. Обычно этот регулятор весьма надежен признаки неисправности в его работе проявляются редко.
Но при поломке контроллера на моторе 8 или 16 клапанов можно либо произвести проверку компьютером, либо проанализировать признаки неисправности:
- падение мощности 8- или 16-клапанного мотора;
- время от времени на приборной панели может появляться индикатор Ckeck Engine, особенно это проявляется при увеличении мощности, в самом начале езды или при движении в гору;
- признаки неисправности также включает в себя троение двигателя — при езде на небольших оборотах мотор начинает трястись;
- самодиагностика авто также покажет ошибки 0325, 0326, 0327, 0328, которые свидетельствуют о неполадках в электроцепи устройства.
Датчик фаз на ВАЗ на Лада Калина
Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).
Для чего необходим датчик фазы
Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.
Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.
Где установлен датчик фаз
На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).
Диагностика датчика фаз
Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).
Для диагностики датчика фаз сделайте следующее:
Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.
Замена датчика фазы Калины + Видео
На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.
На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.
Выбор датчика фаз для Калины
Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.
Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.
Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115, Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.
vipwash.ru
Проверяем датчик фаз на 16 клапанной ВАЗ-2112: основные неисправности
Все 16-клапанные двигатели на хэтчбеках 2112 снабжались одним и тем же датчиком, считывающим угол поворота распредвала. Речь идёт о впускном распредвале, а датчик закреплён возле шкива этого вала. Он называется датчиком фаз. Принцип работы основан на эффекте Холла, то есть к датчику нужно подводить напряжение. На автомобиле ВАЗ-2112 проверить датчик фаз можно только после демонтажа. А ещё надо будет проконтролировать, подаётся ли питающее напряжение. При необходимости выполняют замену – нужна деталь с артикулом 2112-3706040.
Дальше на видео показано, как датчик проверяют экспресс-методом (не рекомендуется).
Проверка датчика Холла и его замена
Датчик Холла – это один из важнейших элементов бесконтактной системы зажигания бензиновых двигателей. Малейшая неисправность этой детали приводит к серьезным неполадкам в работе мотора
Поэтому, чтобы не допустить ошибки при диагностике, важно знать, как проверить датчик Холла, и при необходимости – уметь его заменить. Этот материал мы разделили на две части: теоретическую (назначение, устройство и принцип работы датчика Холла) и практическую – признаки неисправности, методы проверки и способы замены
В конце статьи смотрите видео-инструкцию по самостоятельной замене Датчика Холла.
А перед тем, как проверять датчик Холла на наличие неисправностей, давайте разберемся с его назначением и принципом работы.
Как проверить исправность и заменить датчик положения распредвала
Здравствуйте, уважаемые автомобилисты! Сегодняшняя тема посвящена небольшой по размеру детали, которая своей неисправностью может доставить вам неприятные минуты и неравномерно работающий двигатель автомобиля.
Рассмотрим роль, которую играет датчик положения распредвала (кулачкового вала), причины и признаки его неисправности, и, естественно, как производится замена датчика распредвала своими руками.
При том, что принцип действия датчика распредвала практически одинаков, место его размещения зависит от типа и модели двигателя. Поэтому, самостоятельную проверку неисправностей и замену датчика, начинайте с мануалом в руках.
Что собой представляет датчик распредвала
Датчик положения распредвала
Датчик положения распредвала выполняет задачу по определению углового положения ГРМ, соответственно положению коленвала двигателя. Система управления двигателем, получая информацию от датчика кулачкового (распределительного) вала, производит впрыском топлива и зажиганием.
В основу работы датчика распредвала положен принцип датчика Холла. Именно поэтому, датчик фазы распредвала иногда называют датчиком Холла.
Действие датчика Холла основано на измерении направления движения (изменении напряжения) носителями заряда. Изменение фиксируется в момент пересечения полупроводником магнитного поля. Постоянный магнит, размещенный в датчике, и создаёт это магнитное поле.
Металлический зуб (репер) размещенный на зубчатом колесе распредвала (либо на задающем диске) производит замыкание магнитного зазора. И, когда репер проходит мимо датчика распредвала, вызывает в датчике импульс напряжения, который затем передается в электронный блок управления.
Импульсы напряжения подаются в разное время. ЭБУ распознает положение поршня первого цилиндра двигателя в ВМТ (верхней мертвой точке) такта сжатия, и обеспечивает впрыск и зажигание топливной смеси.
У двигателей, имеющих систему изменения фаз газораспределения, датчики установлены на распредвалах впускных и выпускных клапанов.
Датчик фазы распредвала на дизельном двигателе измеряет положение поршней каждого цилиндра в ВМТ такта сжатия.
Как проверить датчик распредвала
При возникновении датчика Холла мы получаем сигнал от индикатора неисправности. Следует отметить, что функционально датчик распредвала связан с датчиком коленвала. И во время движения при возникновении неисправности датчика распредвала, система управления считывает информацию от датчика частоты вращения коленвала. Двигатель даже в состоянии повторно запуститься после остановки. Проверка датчика распредвала, основывается на знаниях водителя характерных неисправностей и их признаков. И после выявления, логичное действие: замена датчика распредвала.
Каковы характерные причины неисправности датчика распредвала
- зубчатый диск импульсного датчика поломался,
- произошел разрыв ушек крепления, датчик сместился,
- короткие замыкания внутренней схемы датчика,
- повышение температуры двигателя.
Типичные признаки неисправности датчика Холла
- работа ЭБУ двигателя происходит в аварийном режиме,
- заметно повышается расход топлива,
- контрольная лампочка работы двигателя на панели, загорается,
- происходит регистрация кода неисправности.
Естественно, поиск неисправности датчика, вы не сможете определить «на глаз». Для этого придется обращаться в автосервис для тестирования. Проверка приёма сигнала с датчика осуществляется при помощи осциллографа. Во время тестирования памяти будет показан полный перечень неисправностей.
Визуально вы можете лишь проверить наличие внешних механических повреждений датчика, провести очистку головки датчика, проверить электрическую цепь: на предмет обрыва, правильности подключения разъемов соединения.
Замена датчика распредвала – задача вполне выполнимая своими руками. Перед покупкой нового датчика и его замене, используйте рекомендации производителя автомобиля из мануала, используйте только те параметры, которые указывает производитель.
Датчик распределительного вала
Назначение
Составляющими распределительного вала являются элипсооборазные кулачки, каждый из которых воздействует на свой персональный клапан, то есть задача, поставленная перед распредвалом – это управление выпускными и впускными клапанами. Хотя он приводится в действие через ременный привод от коленчатого вала, частота его оборотов в два раза меньше частоты вращения коленвала.
Внешний вид
К сожалению, определить какая именно фаза работы двигателя в данный момент в действии только по положению коленчатого вала невозможно (такт сжатия с сопровождающим его воспламенением топливной смеси или же момент выброса уже отработавших газов), то датчик положения распредвала, помогает электронному блоку управления определить нужную фазу газораспределительного механизма. Внизу на фото показано как распределительный вал воздействует на клапан: Кулачок распредвала (1) вращаясь, воздействует на клапан (4) через толкатель (2) и пружину (3), седло клапана (6) открывается и через канал (5) происходит движение отработавших газов/топливной смеси из/в камеры/камеру сгорания (7).
Работа газораспределительного механизма
Принцип работы
В отечественном автомобилестроении датчики помогающие системе управления работой двигателя определять нужную фазу газораспределительного механизма начали использоваться еще в бесконтактных системах зажигания карбюраторных «восьмерок». Он устанавливался в трамблере, и работа его также основывалась на так называемом эффекте Холла. Данный датчик снимает и передает коммутатору сигнал, получаемый от металлической шторки имеющей одну прорезь, которая закреплена непосредственно на шестерне коленчатого вала (1).
Взаимное расположение металлического диска и датчика фаз
То есть, сама шторка (2) постоянно находится между магнитом, и считывающим его сигналы датчиком (3), тем самым не давая ему считать магнитные линии. Прорезь (4) служит для выработки и подачи импульса от датчика к электронному блоку управления (коммутатору). Представленная конструкция выполнена таким образом, что датчик фаз информирует коммутатор импульсом именно в тот момент, когда в первом цилиндре происходит такт сжатия. Параметры импульса: прорезь напротив – напряжение практически равно нулю, прорезь в стороне – напряжение практически равняется напряжению в бортовой цепи.
Отличия датчиков
Вышеописанная конструкция называется щелевой и применяется в системе управления 16-ти клапанного двигателя на ваз 2112/2110. На ваз 2115 замена датчика распредвала несколько отличается, так как двигателя ваз серии 2111 и 21214 оснащены датчиками фаз торцевого типа. Он также работает по принципу эффекта Холла, только в его конструкции используется не прорезь, а специальная задающая метка. В этом случае импульс проходит при приближении метки к датчику фаз. Так как расстояние между ними значительно меньше, чем между датчиком и самим распредвалом, то при сближении магнитное поле датчика меняется, что способствует формированию синхронизирующего импульса. На двигателях серии 2111 эта метка находится на самом распредвале, а на серии 21214 – на шкиве его привода.
Признаки неисправности
Чаще всего сбои в работе датчика фаз распредвала происходят из-за банального загрязнения контактирующих поверхностей и обрыва в цепи питания, при этом:
- Горит лампочка сигнализатора «CHECK»;
- Двигатель заводится только после продолжительного вращения стартером (примерно десять оборотов);
- Немного падает мощность с одновременным увеличением расхода топлива (проблематично определить);
- Ухудшение динамики, при разгоне появляются провалы.
Ни чего глобально — катастрофического данные сбои натворить в двигателе не смогут, но все же желательно с ремонтом не затягивать, благо цена вопроса невелика.
