Проверка диодного моста генератора: доступные способы

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Концевая балка кран балки

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

  • попадание пыли;
  • негативное воздействие грязи;
  • контакт диодов с маслом;
  • накапливание влаги в генераторе;
  • ошибка полярности при прикуривании;
  • неправильное подключение АКБ;
  • перегрузка в электросети;
  • ошибки в монтаже электрооборудования;
  • заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

  • мост демонтируется с генератора (иначе никак);
  • каждый из диодов потребуется проверить отдельно;
  • на измерительном устройстве выбирается режим пищалки;
  • такая настройка позволит при замыкании щупа услышать сигнал;
  • при отсутствии этого режима выбирайте положение 1кОм;
  • щупы подводятся к краям диода;
  • делается измерение;
  • щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

  • Корпус ДМ подключается к минусу вашей АКБ;
  • пластина обязана плотно прилегать к автомобильному генератору;
  • один конец лампы подключается к минусу генератора;
  • второй на плюсовую клемму 30 через АКБ;
  • если лампа горит, то один или сразу несколько диодов вышли из строя;
  • проверьте отрицательные диоды;
  • минус лампы идет на корпус автогенератора;
  • плюс к болту крепления моста;
  • если лампа горит или начинает мигать, проблема с отрицательными диодами;
  • далее проводится проверка положительных диодов;
  • плюс идет на клемму 30, а минус также на крепежный болт;
  • когда лампа горит, делаем вывод, что проблема с этой группой диодов;
  • также требуется протестировать дополнительные мостовые диоды;
  • минус остается на своем месте, а плюс переходит на клемму 61;
  • если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Особенности проверки

контактыконтактыДля проведения комплексной проверки диодного моста достаточно двух инструментов — цифрового комбинированного прибора (мультиметра) и лампочки с номинальным напряжением 12 Вольт. Все работы реально сделать самостоятельно, без привлечения дорогостоящих мастеров. Чтобы получить доступ к узлу, снимайте защитный корпус, после чего отключайте вывода регулятора. При этом учитывайте цветовые особенности диодов:

  • Выпрямители красного цвета — «плюс».
  • Выпрямители черного цвета — «минус».

Проверить целостность диодов на ВАЗ можно двумя способами. Для большей надежности рекомендуется их применять в комплексе.

Сначала рассмотрим, как проверить диодный мост мультиметром. Этот вариант занимает меньше всего времени и пользуется наибольшим спросом у автовладельцев. Алгоритм следующий:

  • Демонтируйте группу выпрямителей с генератора. Без снятия устройства с автомобиля выполнить проверку, к сожалению, не выйдет. Это вызвано тем, что каждый диод требуется проверять по отдельности. Если же они будут «в схеме», точно диагностировать поломку вряд ли удастся.
  • Переводите переключатель цифрового прибора в режим прозвонки. После этого соединяйте щупы друг с другом — вы услышите писк из специального динамика устройства. Если вы используете простой прибор, в котором эта опция не предусмотрена, переводите переключатель в позицию «1кОм».
  • «Садитесь» щупами к вводу и выводу диода, после чего фиксируйте показатель. Далее сделайте обратный замер. Выпрямитель можно считать целым, если при одном измерении показало бесконечность, а при другом — 0,5-0,7 МОм. В случае когда в обоих случаях на приборе высветилось минимальное сопротивление, или же он показывает бесконечность в первом и во втором варианте, это сигнализирует о неисправности одного (группы) диодов.

Теперь рассмотрим, как проверить диодный мост лампочкой? Такой вариант хорош в случае, когда под рукой нет мультиметра. Роль «прибора» в этом случае выполняет лампочка на 12 Вольт.

Алгоритм такой:

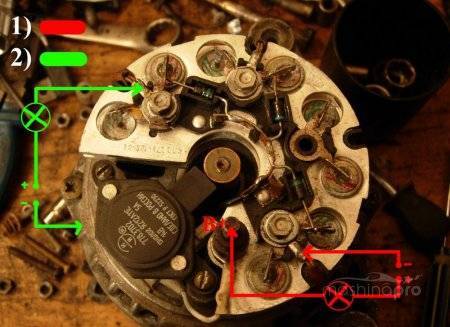

  • Подключайте «минусовую» клемму аккумулятора к диодному мосту. При этом следите, чтобы пластинка плотно контактировала с внешней частью генератора.
  • Проверьте каждый диод по отдельности. Берите один вывод лампы и подключайте его к «минусу» генератора, а второй — к «плюсу» клеммы под номером «тридцать» (от АКБ). Если лампочка засветилась, это говорит о проблемах с одним или несколькими диодами. Кроме того, свечение часто свидетельствует о наличии КЗ в цепи.
  • Проверьте «минусовые» диоды. Для этого подсоединяйте «минус» лампочки к кожуху генератора, а другой провод — к крепежному болту на мосту. Если при такой проверке имеет место моргание или свечение лампы, с «минусовой» группой имеются проблемы.
  • Проверьте «плюсовые» диоды. Для этого положительный вывод ставьте на «тридцатую» клемму, а отрицательный — к крепежному болту. Свечения лампы быть не должно. Если же такая проблема имеет место, имеют место сбои в одном или нескольких «плюсовых» диодах.
  • Проверьте дополнительную группу выпрямителей. Берите отрицательный край и оставляйте его на прежней позиции, а положительный конец прикладывайте к клемме «шестьдесят один». Свечение лампочки сигнализирует о наличии проблемы.

Если проверка диодного моста показала неисправность, берите пробитый диод и ставьте на его место новую (исправную) деталь. Оптимальный и более простой вариант — приобрести весь диодный мост в комплексе, но в этом случае придется потратить больше денег.

При соблюдении упомянутых выше рекомендаций диагностика неисправности занимает не больше 1-2 часов. Так что не стоит торопиться на СТО — сделайте работу своими руками. Так удается набраться опыта и сэкономить личный бюджет.

Причины и основные признаки поломки диодного моста

Основной причиной поломки выпрямителя считается тепловой пробой диода, в результате которого полупроводник лишается своих функций. Именно поэтому мост устанавливается на радиатор охлаждения двигателя, который обеспечивает защиту детали от теплового воздействия. Самой же распространенной причиной поломки полупроводника, является попадание влаги в область капота.

Визуальная диагностика состояния элемента достаточно затруднена, поэтому для качественной проверки диодного моста нужен специальный аппарат – тестер. На наличие поломки могут указывать проблемы с напряжением и звуки, сопутствующие во время движения автомобиля.

Определить неисправность детали можно по следующим признакам:

  • во время движения на транспортном средстве наблюдается тусклый свет фар;
  • внезапное появление шумов разной тональности;
  • ошибки рулевого управления;
  • быстрая разрядка аккумулятора;
  • нарушение работы кондиционера и акустики автомобиля;
  • высокая температура генератора;
  • при проверке диодного моста тестером обмотки генератора «прозваниваются» на клемме +;
  • Включение сигнального индикатора совместно с запуском двигателя;
  • Выходное напряжение генератора составляет меньше 13,5 Вольт.

Самым главным признаком проблем с диодным мостом является быстрая разрядка аккумулятора. Например, если вчера вечером заряд прибора был на высоком уровне, а утром полностью исчез, либо разрядился через пару минут после запуска двигателя – скорее всего у вас «полетел» диодный мост.

Признаки неисправности генератора и пути их устранения

Работа генератора контролируется сигнализатором на щитке приборов. При включении зажигания окошко должно гореть и гаснуть — после запуска мотора. Если так и происходит, значит все хорошо, генератор исправен.

Слишком яркое или слишком слабое свечение сигнализатора уже свидетельствует об определенных неисправностях деталей системы генератора. В любом случае, недостаточный заряд батареи всегда косвенно указывает на проблемы с генератором.

Генератор вообще не подает зарядный ток

Очень частым явлением представляется слабое натяжение ремня привода. При его проскальзывании генератор не может работать на полную мощность, и это приводит к постепенному разряду аккумуляторной батареи. Также причиной пробуксовки ремня могут стать изношенные подшипники генератора. Необходимо помнить, что ресурс работы у данного узла меньше, нежели у двигателя, и составляет около 130-160 тыс. км.

При слабом натяжении ремня привода генератор не может работать на полную мощность, что приводит к постепенному разряду аккумуляторной батареи

Зависание щеток — вторая по частоте проблема — возникает из-за накопления грязи на щеткодержателе и самих щетках, а также из-за ослабления щеточных пружин. Чтобы решить проблему, необходимо очистить вышеуказанные элементы, а пружины, соответственно, заменить на новые. Впрочем, может иметь место серьезный износ щеток, что потребует их замены.

В ходе интенсивной эксплуатации иногда возникает так называемое подгорание контактных колец, вследствие чего значительно ухудшается или пропадает контакт с генератором. Такая проблема решается основательной зачисткой и шлифовкой колец либо их проточкой. Дополнительно стоит осмотреть проводку, соединяющую генератор и аккумуляторную батарею, на предмет обрывов.

Также причиной отсутствия зарядного тока может быть неисправный регулятор напряжения, который подлежит замене на новый. Нередкими являются случаи обрыва обмотки возбуждения, при наличии определенного опыта ремонтных работ это можно устранить

Еще важно обратить внимание на то, что бывают случаи задевания ротором окружающих его поверхностей. Это может привести к их частичному повреждению. Причиной обычно является выработка подшипников или мест посадки

Причиной обычно является выработка подшипников или мест посадки.

Когда зарядный ток поступает, но АКБ нормально не заряжается

Часто АКБ не берет заряд из-за плохого контакта «массы» самого генератора с «массой» регулятора напряжения

Такое положение вещей может стать следствием плохого контакта «массы» самого генератора с «массой» регулятора напряжения. Поэтому нужно проверять надежность провода, а также плотность контактов. Возможно, в цепи возбуждения генератора есть замыкание на «массу», что приводит к срабатыванию реле защиты регулятора напряжения. Необходимо найти место замыкания и устранить проблему.

Как и в предыдущем случае, здесь могут также быть замешаны нерабочие, изношенные щетки. Аналогично есть смысл посмотреть и на контактные кольца, есть вероятность, что они окажутся в масле или другом виде загрязнения (лучше всего их обезжирить бензином).

Надо также обратить внимание на исправность регулятора напряжения, вполне возможно, что его нужно заменить на новый. Не стоит списывать со счетов и риск ослабления ремня привода

Также есть смысл проверить статор — это может быть как витковое замыкание, так и обрыв цепи одной из фаз обмотки. Лучше сразу произвести замену статора с неисправной обмоткой.

Повышенный шум механизмов

Бывает, генератор издает шум, что говорит об износе подшипников или их посадочного места в крышке

Чаще всего шумность в районе работающего генератора может говорить об износе подшипника (подшипников) или его посадочного места в крышке. В таком случае надо заменить подшипники либо крышку генератора. Впрочем, бывают и совсем элементарные причины в виде ослабшей гайки шкива генератора. А вот характерный «вой» во время работы прибора обычно говорит о межвитковом замыкании обмотки статора, а значит, статор подлежит замене.

Как проверить диодный мост генератора

Протестировать блок на установленном или демонтированном генераторе. Для проведения процедуры понадобятся провода, омметр, но подойдет и обычная автомобильная лампочка.

Статья в тему: Нагар на свечах зажигания: причины

Проверка диодного моста на машине

Перед тестированием снимите клемму «минус» с аккумуляторной батареи и отсоединить провода от генератора. Если используется мультиметр, переставьте его в режим омметра. Плюсовым щупом красного цвета прикоснитесь к выводу «30» генератора, минусовым – к металлическому корпусу генератора. Если выпрямительный блок исправен, показания прибора будут показывать бесконечно большое сопротивление. В противном случае диодный мост нужно заменить.

Вышеописанная проверка позволяет определить целостность моста в плане отсутствия короткого замыкания. На следующем этапе производится проверка элемента на пробой. Красным плюсовым щупом снова прикоснитесь к клемме «30» генератора, а минусовой – поочередно к болтам крепления моста (обычно они квадратные). Сопротивление должно быть бесконечно большим. Теперь поменяйте местами щупы: показания должны составлять 500-700 Ом. Проверять нужно по отдельности каждый диод, меняя полярность тестера!

Если нет измерительного прибора, воспользуйтесь автомобильной лампочкой на 12В. Тогда отсоедините все клеммы от аккумулятора и провода – от генератора. Сначала нужно протестировать весь мост целиком:

  • минус АКБ подключите к металлическому корпусу генератора;
  • возьмите подходящий провод и в его разрыв подсоедините (последовательно) лампочку;
  • второй конец провода от нее подключите к клемме «30» генератора;
  • свечение лампы говорит о неисправности моста.

Далее нужно протестировать каждый диод . Для этого минус закрепите на корпусе, а плюсом через лампу прикоснитесь к болту крепления диода. Её свечение говорит о пробое электронного компонента. Проверьте каждый из них. Далее «плюс» идущий от батареи, закрепите на клемме «30» генератора, а минусом поочередно касайтесь диодов. Если лампа в каком-либо случае загорелась, мост нужно менять. При необходимости проверки дополнительных диодов, оставьте «плюс» на клемме «30», а минус подключите к выводу «61»: светящаяся лампочка говорит о проблемах в выпрямительном блоке.

Статья в тему: Масло попадает в антифриз: в чем причина и как исправить

Проверка демонтированного выпрямительного блока

Снимите генератор и извлеките из него мост. Дальнейший ход действий:

  • установите тестер в положение омметра и включите (если она есть) звуковую индикацию;
  • минусовый щуп прибора соедините с центральной пластиной, а плюсовым щупом прикоснитесь к металлической жиле (это может быть плоская полоска металла или оголенный провод);
  • прибор покажет либо бесконечность, либо 500-700 Ом;
  • поменяйте полюсами щупы: показания должны измениться на противоположные;
  • если показания совпадают – диод неисправен;
  • проделайте эту процедуру с каждым электронным компонентом моста.

Проверка снятого моста с помощью лампы

Среди некоторых автолюбителей бытует мнение, что тестировать выпрямительный блок лучше под нагрузкой, используя автомобильную лампу мощностью в 21Вт. Для этого понадобится аккумулятор и провода, чтобы получилась несложная электрическая схема, в которой один провод присоединен к минусу АКБ, второй – через лампу (последовательно) к плюсу. Порядок проверки:

  1. Сначала стоит проверить выпрямительный блок на предмет замыкания между пластинами. Для этого прижмите положительный провод (его свободный конец) к верхней, а минусовый — к нижней пластине. Отсутствие свечения говорит, что замыкание отсутствует. Если сменить полярность подключения, лампа загорится.
  2. Теперь проверяются положительные элементы на пробой и обрыв. Положительный провод прижмите «крокодилом» к верхней пластине, минусовый – к каждой точке соединения диодов. При этом нужно менять полярность: при исправном элементе в одном случае лампа будет гореть, в другом – нет.
  3. То же самое делаем с отрицательной группой элементов. Но только здесь минусовый провод прикрепляем к нижней пластине.
  4. Остается проверить дополнительные диоды. Для этого плюсовый провод прикрепите к контакту «61», а минусовый по очереди к каждой точке соединения электронных компонентов. Меняйте полярность и следите, чтобы в одном случае лампа загоралась, в другом – нет. Если это так, диоды исправны.
