Как проверить инжекторные форсунки без снятия с мотора

Как проверить форсунки не снимая с двигателя при помощи мультиметра

Диагностический прибор мультиметр является верным помощником любого автомобилиста. Он позволяет не только проверить предохранители или аккумулятор, но и диагностировать неисправность форсунок. Чтобы проверить форсунки мультиметром необходимо сделать следующее:

  1. Снимите высоковольтные провода с форсунок и загляните в техническое руководство к автомобилю, чтобы определить, в вашем двигателе установлены форсунки высокого импеданса или низкого импеданса – это потребуется для точной диагностики;
  2. Установите мультиметр в режим замера сопротивления и подведите диагностические провода к выводам форсунки, после чего произведите замер;
  3. Если в вашем автомобиле установлены форсунки высокого импеданса, то измеренное сопротивление должно находиться в пределах от 12 до 17 Ом. В том случае, когда на автомобиле используются форсунки низкого импеданса, их сопротивление лежит в промежутке от 2 до 5 Ом.

Рекомендуем: Как заменить салонный фильтр УАЗ Патриот своими руками?

В той ситуации, когда показатели отличаются от рекомендованных, следует снять форсунку с автомобиля и проверить ее более детально, а при необходимости заменить.

Диагностика неисправностей

Несмотря на неоспоримые преимущества перед карбюраторными системами, инжекторные двигатели довольно капризны, подвержены влиянию многих факторов и предъявляют более высокие требования при обслуживании.

От состояния форсунок зависит работа двигателя. Основными внешними признаками проблем с форсунками являются:

  • рывки и провалы при ускорении автомобиля;
  • пониженные обороты двигателя;
  • нестабильная работа на холостых и малых оборотах;
  • высокое содержание токсичных веществ в выхлопе.

Проверка стетоскопом

Диагностику можно провести самостоятельно или обратиться в автосервис. Порядок действий при проверке форсунок своими руками следующий.

  1. Проверьте клапан. Если он неподвижен, то неисправна либо сама форсунка, либо электрическая цепь.
  2. Если при открытии клапана слышен характерный звук, он исправен. Если звука нет, клапан не работает.

При диагностике форсунок можно использовать стетоскоп.

  1. С помощью стетоскопа прослушайте щелчки работы форсунок на холостом ходу. Прослушивание производите так, чтобы щелчки не передавались по топливной рампе на неработающую форсунку от работающей.
  2. Убедитесь, что частота повторения щелчков повышается с ростом частоты вращения коленвала двигателя. В противном случае форсунка неисправна.

Видео: проверка форсунок стетоскопом

Проверка мультиметром

Мультиметр — специальный прибор для диагностики электрических цепей.

  1. В технической документации найдите величину сопротивления форсунок, установленных на вашем авто.
  2. Отсоедините от форсунок провода.
  3. Установите мультиметр в режим замера сопротивления.
  4. Подсоедините контакты мультиметра к форсункам.
  5. Измерьте сопротивление форсунок.

Нормальный импеданс форсунок с низким сопротивлением должен составлять 2–5 Ом, с высоким — то 12–17 Ом. Если значения не совпадают, форсунка меняется на новую.

Проверка на стенде

Стенд может иметь различную конструкцию, может быть дорогим или дешёвым. Простые стенды можно встретить в частных гаражах. С их помощью проверяют давление форсунок. Профессиональные стенды позволяют максимально точно диагностировать и отрегулировать форсунки. Такое оборудование имеется, как правило, только в сервисных центрах.

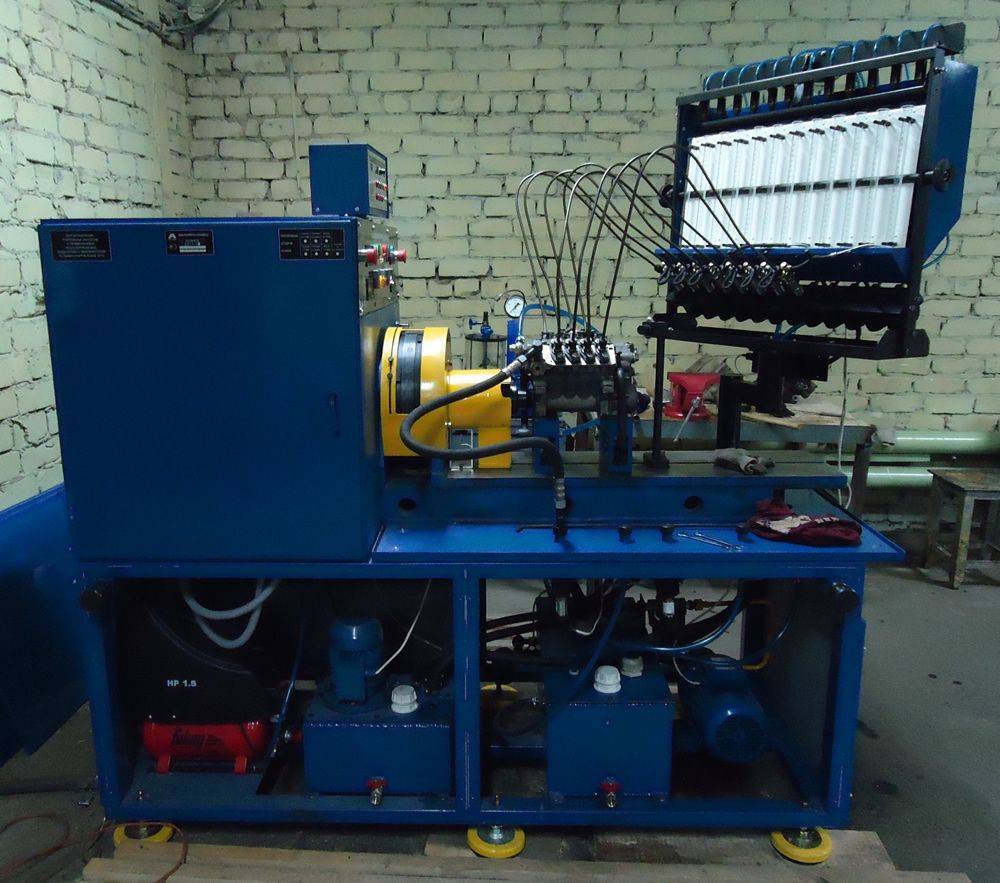

Профессиональный стенд для проверки форсунок

В качестве простейшего стенда для проверки форсунок можно использовать механический тестер МТА-2. С его помощью легко проверяется состояние форсунок, давление, ТНВД. При этом не нужно разбирать двигатель.

Более дорогим и сложным является стенд «Бош». Многие эксперты называют его эталоном качества для диагностирования ТНВД. Хорошие результаты показывают также стенды «Делфи», «Хартридж», «Работти» и др.

Как проверить форсунки двигателя?

Форсунка — ключевой элемент топливной системы. Конструктивно представляет собой клапан, работающий по электромеханическому принципу. Как только на обмотку форсунки подается напряжение, формируется электромагнитное поле, втягивающее сердечник и иголку запорного механизма. В этот момент, топливная смесь, под давлением, подается в камеру сгорания соответствующего цилиндра. Для очистки горючего от «мусора», на входе в устройство установлен фильтрующий элемент.

От исправности и правильности работы форсунки, зависит стабильность и ресурс двигателя. При снижении давления, в момент открытия форсунки, топливо впрыскивается раньше времени, а из выхлопной трубы валит черный дым. В обратной ситуации, когда открытие форсунки сопровождается ростом давления, впрыск происходит с запозданием. Такая проблема диагностируется по появлению белого дыма.

Чтобы продлить жизнь двигателя и топливной системы, важно знать, как проверить форсунки, и по каким признакам распознать их неисправность. Эти моменты и рассмотрим в статье

Как выявить неисправную форсунку?

Неисправность форсунки можно диагностировать по следующим признакам:

  • Замедление работы пускового узла двигаетля, что чаще всего проявляется в холодное время года.
  • Появление провалов и дерганий машины при ускорении (наборе скорости) или при изменении переходных режимов.
  • Повышение «прожорливости» двигателя (расход топлива растет).
  • Падает мощность и ухудшаются динамические качества, что особенно заметно, в процессе разгона автомобиля.
  • Имеют место провалы, когда двигатель работает на холостых оборотах.

При появлении одного или нескольких перечисленных признаков, важно проверить форсунки и устранить неисправность. Если не предпринять меры, может потребоваться дорогостоящий ремонт авто

Смотрите видео «Как проверить форсунку» ниже.

Можно ли проверить исправность форсунок, без демонтажа с двигателя? Сегодня существует несколько способов, позволяющих, на раннем этапе, выявить проблему с одной или несколькими форсунками.

СПОСОБ ПЕРВЫЙ — измерьте сопротивление на обмотках форсунок. Для начала, отключайте зажигание и отбрасывайте клеммы с АКБ автомобиля (достаточно снять провод с «минуса»). Далее действуйте так:

  1. С помощью отвертки с тонким жалом или шила, отщелкивайте зажим пружинного типа, установленный на колодке.
  2. Отбрасывайте разъем от форсунки, а к выводам устройства подключайте прибор для проведения измерений (омметр). Фиксируйте сделанные показания.
  3. Если уровень сопротивления между штырями (боковым и центральным) составляет 11-15 Ом, значит, форсунка нормально справляется с поставленной задачей. Если же измеренный параметр выше или ниже нормы, то замените форсунку.

СПОСОБ ВТОРОЙ — проверка всех форсунок. Чтобы проверить форсунки в комплексе, не обойтись без демонтажа топливной рампы, где они все закреплены. После снятия рампы, подключайте колодку с проводами к жгуту. Далее возвращайте на АКБ «минусовую» клемму (если она была снята ранее). Теперь действуйте так:

  1. Объединяйте топливные трубы друг с другом. Для этого используйте гаечный ключ, а с его помощью, закрепите штуцера.
  2. Подставьте под каждую из форсунок емкость с разметкой, что позволит точно измерить вышедший объем топлива.
  3. Прокручивайте мотор, повернув ключ в замке зажигания. Удобнее, если эту работу выполняет помощник, а ваша задача — только проверить форсунки на исправность. Идеально, если из каждого устройства топливо выходит равномерно.

После, отключайте зажигание и оцените количество горючего, которое накапало в мерные емкости. Если все форсунки исправны, то уровень жидкости будет почти идентичным. Если же в каком-либо из сосудов топлива меньше, то меняйте или чистите эту форсунку. Скорее всего, она засорена или неисправна.

В завершение, осматривайте состояние каждой из форсунок, на наличие дефектов или внешних изъянов

Уделите внимание распылительной части — на ней не должно быть следов течи горючего при отключенном зажигании. Если же подобные проблемы были обнаружены, значит, форсунка не герметична и требует замены

СПОСОБ ТРЕТИЙ — контроль питания. Нелишним будет проверить, исправно ли поступает топливо к форсункам. Такая проверка проводится в случае, когда, при включении зажигания, какая-либо из форсунок не работает. Действуйте так:

Отбрасывайте от неработающей форсунки жгут проводов на колодке.
Подключайте к АКБ концы проводов, а, с другой стороны, фиксируйте их на контактах проверяемой форсунки.
Включите зажигание и обратите внимание на состояние форсунки — выходит из нее топливо или нет. Если горючее вытекает, то имеет место неисправность в электрической цепи или другая неисправность.

Тестирование EFI Форсунки

В отличие от инжекторов в системах впрыска топлива корпуса дроссельной заслонки (TBI), те, которые используются в конфигурации с электронным впрыском топлива (EFI), не имеют распыления топлива, доступного для проверки. Иногда сборка топливной рампы, удерживающая инжекторы, оставляет мало места для доступа к инжекторам. Поэтому сложно проверить схему распыления каждого из них без соответствующего оборудования.

Тем не менее, вы можете использовать пару тестов, которые могут выявить, работает ли один или несколько из них в вашей системе EFI и обнаружена ли неисправность в самой форсунке или в цепи управления.

Для этого теста вы будете слушать каждый инжектор, чтобы определить, работают ли они. Когда автомобильный компьютер подает питание и обесточивает его, клапан внутри издает щелкающий звук при его открытии и закрытии.

  1. Чтобы прослушать инжектор, вы можете использовать механический стетоскоп, недорогой инструмент, который можно купить в большинстве магазинов автозапчастей. Тем не менее, длинная стандартная отвертка или даже кусок тонкого шланга соответствующей длины будет работать так же хорошо.
  2. Запустите двигатель и дайте ему поработать на холостом ходу.
  3. Включите стояночный тормоз и откройте капот.
  4. Наденьте наушник стетоскопа на уши, а кончик инструмента – на сторону инжектора. Если вы решили использовать длинную отвертку, поместите наконечник отвертки на корпус инжектора, а конец рукоятки инструмента на ухо.
  5. Когда он открывается и закрывается, вы можете услышать щелчок. Звук исходит от соленоида (реле) внутри инжектора, который активирует и деактивирует клапан инжектора. Если вы не слышите звук щелчка, либо неисправен соленоид, либо компьютер не посылает импульсный сигнал.
  6. Повторите этот тест для каждой форсунки и запишите мертвые форсунки, чтобы их можно было проверить в следующем разделе.

Что указывает на возможные проблемы с инжектором

Сразу отметим, что причин нестабильной работы двигателя может быть много, начиная от забитого , поломки , вышедшей из строя свечи зажигания или неисправной катушки до , проблем с и т.д. Наряду с этим одним из главных признаков неисправности форсунок является , а также расход бензина или солярки (зависимо от типа двигателя), который заметно увеличивается. Еще необходимо отметить неустойчивую работу ДВС в режиме холостого хода, похожую на так называемое «троение» двигателя.

При езде возможно достаточно частое проявление одного или сразу нескольких симптомов:

  • наличие рывков, сильно замедленны реакции при нажатии на педаль газа;
  • явные провалы и потеря динамики при попытках резкого ускорения;
  • машина может дергаться на ходу, при сбросе газа, а также после смены режима нагрузки на мотор;

Необходимо добавить, что подобную неисправность необходимо устранять безотлагательно, так как проблемы с инжектором негативно сказываются не только на ресурсе двигателя и трансмиссии, но и на общей безопасности движения. На автомобиле с неисправными форсунками водитель может испытать серьезные трудности при обгоне, на крутых подъемах и т.п.

Основные причины загрязнения форсунок.

Основной, но далеко не единственной причиной засорения форсунок инжекторного двигателя, несомненно, является качество топлива. В Западной Европе инжекторы практически никто не чистит, производители лишь рекомендуют их менять через 120 -150 тысяч километров пробега.

А вот инжекторы автомобилей, которые эксплуатируются на территории бывшего СССР, приходится чистить через каждые 15 – 30 тысяч километров пробега. Причина плохого качества топлива лишь одна – стремление получить сверхприбыль от реализации ГСМ. В результате:

  1. Недостаточные мощности для производства бензина А-92 и А-95 , а вот А-98 на отечественных АЗС – это в большинстве случаев миф и хитрый маркетинговый ход – не более;
  2. Нарушение условий хранения топлива. Зачастую для хранения бензина А-76, А-80, А-92, А-95, А-98 используют одни и те же резервуары, в которых за годы эксплуатации скапливаются различные смолистые отложения, растворяемые топливом с более высоким октановым числом. Смолистые отложения в результате смываются в баки наших автомобилей, приводя к выходу из строя топливной системы;
  3. Использование при производстве топлива марганецсодержащих присадок, которые повышают антидетонационную стойкость. Это так называемые антидетонаторы, что позволяет легким движением руки превращать низкооктановый бензин в высокооктановый. Например, А-80 может “по мановению волшебной палочки” стать А-95, а детонации и ее последствий не будет как таковых. Присадки в свою очередь вызывают повышенный износ свечей зажигания и ускоренное загрязнение топливного фильтра мелкодисперсионными частицами кирпичного цвета.

Все эти причины и приводят к необходимости замены свечей зажигания, чистке инжектора, а в ряде случаев даже капитальному ремонту двигателя.

В дизелях я новичок Вопрос какие симптомы проявляются когда форсунка перелевает или уже мёртвая и когда тнвд на исходе?!

Комплексная диагностика работы форсунок на рампе

Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.

  1. Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
  2. Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
  3. Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
  4. Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
  5. Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.

Большее или меньшее количество горючего в мерных емкостях укажет на неисправность форсунки или необходимость очистки одного или нескольких инжекторов. Если форсунка демонстрирует недолив, тогда элемент нужно чистить или менять. Подтекание топлива после отключения зажигания укажет на то, что форсунка «льет» и потеряла герметичность.

Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.

Промывка форсунок инжектора в Пензе

Промывка инжектора, а точнее его форсунок – одна из наиболее распространенных процедур по возвращению топливной системе прежних свойств. Ведь именно загрязнение форсунок – самая распространенная причина выхода инжектора из строя. Виной тому множество причин, но главная из них – низкое качество топлива. Кроме того, следует учитывать, что даже при эксплуатации двигателя на высококачественном топливе с течением времени и увеличением автопробега – процедура промывки инжектора неминуема. Даже для нового автомобиля проехавшему пару десятков тысяч километров – промывка форсунок рекомендована официальными производителями авто. Мы производим качественную промывку инжектора на современном оборудовании и гарантируем вам положительный результат нашей работы!

Ремонт инжектора в Пензе. НА СОВЕСТЬ!

Вышеуказанные процедуры хоть и лежат в основе ремонта инжектора, всё же не являются исчерпывающими. Инжекторная система подачи топлива – сложный механизм, причин выхода из строя у которого может быть множество. Однако это не повод для беспокойства, ведь специалисты Автосервиса «ПОД КЛЮЧ» устранят любую из них! Мы выполним диагностику, промывку и ремонт инжектора в максимально короткие сроки, какой бы сложной не была поломка. Обратитесь к нам и ваш автомобиль снова «вздохнёт полной грудью», а вы вновь получите удовольствие от езды на любимом транспорте.

Записаться на ремонт инжектора Вы можете по телефону: +7(8412) 39-90-58

У вас остались вопросы? Задайте их прямо сейчас!

Проверка форсунок с помощью специальных приборов

Более серьезная проверка форсунок дизельного двигателя проводится с помощью прибора под названием максиметр. Под этим названием подразумевается специальная образцовая форсунка с пружиной и шкалой. С их помощью выставляется давление начала впрыска дизельного топлива.

Другой метод проверки — использование контрольной образцовой рабочей форсунки, с которой сравниваются эксплуатируемые в двигателе устройства. Всю диагностику выполняют при запущенном моторе. Алгоритм действий таков:

  • выполняют демонтаж форсунки и топливопровода с двигателя;
  • на свободный штуцер ТНВД подключают тройник;
  • выполняют ослабление накидных гаек на других штуцерах ТНВД (это позволит топливу поступать лишь на одну форсунку);
  • к тройнику подсоединяют контрольную и тестируемую форсунки;
  • активируют декомпрессионый механизм;
  • вращают коленчатый вал.

В идеале контрольная и тестируемая форсунки должны показывать одинаковые результаты в вопросе одновременного начала впрыска топлива. Если есть отклонения — значит, надо регулировать форсунку.

Метод с использованием контрольного образца обычно занимает больше времени, чем использование максиметра. Однако он более точный и надежный. Также можно проверить работу двигателя и форсунок дизельного двигателя и ТНВД на специальном регулировочном стенде. Однако они есть лишь на специализированных СТО.

Как чистить форсунки

Чаще всего проблемой в работе форсунок является их банальная загрязненность. Поэтому, чтобы восстановить их работоспособность и вернуть номинальную производительность форсунки, достаточно произвести чистку. Это можно сделать двумя путями — не вынимая с двигателя (добавив в топливо специальный очиститель) и в снятом состоянии (пропуская чистящее средство по отдельно взятой форсунке или ультразвуком). Для очистки используются следующие методы:

  • механический;
  • ультразвуковой;
  • с помощью химических составов.

В данной статье мы поговорим лишь о некоторых, поскольку зачастую для чистки форсунок необходимо дополнительное профессиональное оборудование. Подробную информацию о самостоятельной чистке вы найдете в другом материале. Здесь же коснемся этих способов вкратце.

Чистка форсунки в домашних условиях

Отдельно взятую форсунку можно чистить с помощью специальных химических составов. Например, тех же присадок, которые добавляются в топливо для очищения системы или так называемый “Очиститель карбюратора”. Действовать в данном случае необходимо по следующему алгоритму:

  • заранее подготовить “Очиститель карбюратора” (или его аналог в виде баллончика с разбрызгивателем), контактную кнопку без фиксации замкнутого положения, шприц объемом 5 мл или больше, трубочку для продолжения горлышка шприца с уплотнением, пустую тару, желательно большого объема (5-10 литров), зарядное устройство от мобильного телефона с обрезанным штекером, контактные провода с клеммами;
  • далее необходимо вставить испытуемую форсунку в заднюю часть шприца (как можно более плотнее, с резинкой или без нее);
  • после этого подключить клеммы через кнопку к зарядному устройству и включить его в розетку;
  • вставить трубочку в распылитель средства для очистки, а обратную часть форсунки развернуть в подготовленную пустую тару;
  • после этого нажать на распылитель с тем, чтобы некоторое количество вещества попало в форсунку;
  • нажать на кнопку контакта, чтобы привести в действие форсунку.

Если форсунка исправна, с ее обратной стороны должно под напором выйти моющее средство. Процедуру продувки необходимо повторить несколько раз для достижения необходимой степени чистоты.

Кроме выше перечисленных методов проверки также можно упомянуть о проверке токсичности газов и дымности, — низкий уровень CO при прогазовке, является признаком плохой работы форсунок. Данный метод практикуется на некоторых СТО, в качестве контроля работы двигателя. Поскольку нужны как определенные знания, так и оборудования, то рассматривать его в качестве одно из вариантов самостоятельной диагностики не будем.

Также нельзя обойти стороной и не уделить внимание проверке форсунок по коррекции топливоподачи и лямбде, но тут такая же ситуация как и токсичностью, потребуется не только диагностическое оборудование, но и уметь разбираться во всех цифрах что будет показывать вам диагностика

Пошаговое описание проверки схемы управления инжектором

Чтобы проверить схему управления инжектором, вы можете использовать тестовую лампочку (недорогой, но эффективный инструмент) для проверки мощности и импульсного сигнала, поступающего от компьютера на каждый неработающий инжектор.

Для этого следует закрепить зажим тестовой лампы на голом металлическом кронштейне или болте на двигателе. Далее отсоедините электрический разъем от топливной форсунки, которую необходимо проверить. Включите переключатель зажигания. Соедините клеммы (по одной за раз) разъёма жгута проводов с контрольной лампой. Один из терминалов должен заставить тестовый свет включиться, это источник питания инжектора, который поступает от компьютера.

Теперь подключите топливную форсунку к разъёму жгута проводов и подключите зажим с тестовой лампой к положительной стороне батареи. Далее потребуется помощник, чтобы запустить или провернуть двигатель. Ещё раз проверьте противоположный провод на разъёме топливной форсунки (это импульсный сигнал, поступающий от компьютера).

Если вы можете повторно проверить провод, установите штырь через провод и используйте его для исследования провода. Если тестовый свет загорится, то это означает, что инжектор получает импульсный сигнал от компьютера, чтобы открыть и закрыть инжектор. Если контрольный индикатор остаётся неактивным, то значит, что есть проблема в цепи или драйвере устройства в компьютере.

Если сломан инжектор, а сила тока или импульс присутствуют, то замените инжектор. При необходимости проверьте советы по техническому обслуживанию в руководстве по эксплуатации вашего автомобиля для дальнейших работ. Если нет отрицательного результата после того, как вы сделали все тесты, это не означает, что ваши инжекторы работают хорошо. Вы проверили некоторые распространённые проблемы, которые вы можете устранить своими руками. Вероятно, один или несколько инжекторов имеют слабую или сломанную возвратную пружину или изношенный, или грязный (что менее вероятно) клапан, который вызывает утечку или блокировку топлива.

Некоторые из этих проблем не могут быть решены без использования нужного оборудования. Любой автосервис с профессиональными инструментами может помочь вам справиться с этими типами проблем.
