Основные неисправности генерирующих узлов VAZ
Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.
К электротехническим проблемам относят:
- поломку диодного моста;
- неисправность регулятора напряжения;
- износ щеток, биение роторного вала;
- обрыв обмотки, пробивание (межвитковое либо на корпус).

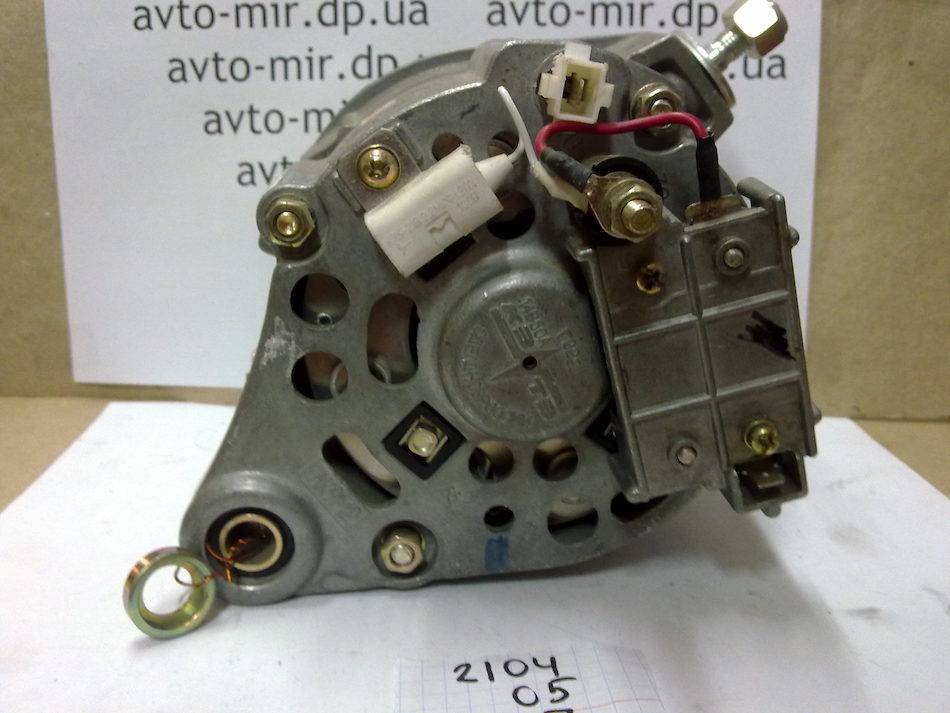

Особенности генератора ВАЗ 2108-2115
Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.
Износ, клин шарикоподшипников
Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.
Повреждение обмоток генерирующего узла
Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:
- отсоединить от щетки конец обмотки;
- подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
- если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.
Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.
Признаки износа щеток электрогенератора
Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:
- частое моргание, тусклый свет фар;
- медленная зарядка аккумуляторной батареи;
- произвольное выключение магнитолы.
Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох
Устраняется неисправность путем замены узла.
Неисправность выпрямительного блока
О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).
Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.
Неполадки с регулятором напряжения
Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.
Ремонт генератора ВАЗ 2108-2115
Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:
- коротким замыканием в цепи;
- некорректным подключением к аккумуляторной батарее;
- проникновением в корпус влаги.
Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.
Как проверить диодный мост на генераторе мультиметром и лампочкой?
Значимость диодного моста в генераторе определяется его полезными свойствами выпрямлять ток. Убедиться в работоспособности диодного моста можно лишь на установленном генераторе, снять и разобрать который, может отнять уйму времени и сил. Однако, зная определенные тонкости работы электроприборов, можно узнать, рабочий диодный мост вы держите в руках или нет? Сегодня мы расскажем вам, как проверить диодный мост генератора, но вначале вы узнаете, для чего он нужен.
Роль диодного моста в генераторе
Как известно из электротехнических наук, существуют два вида электрического тока – это переменный и постоянный. Главное отличие их заключается в том, что в переменном токе заряженные частицы двигаются в разных направлениях, а в постоянном только в одном. Переменный ток имеет хорошие экономические показатели в плане передачи его на дальние расстояния, однако многие электрические приборы работают сейчас только на постоянном токе.
Кроме того, для зарядки автомобильного аккумулятора и работы многих электрических приборов необходим именно постоянный ток, получение которого из генератора невозможно. Именно для этих целей в генераторе устанавливают диодный мост.

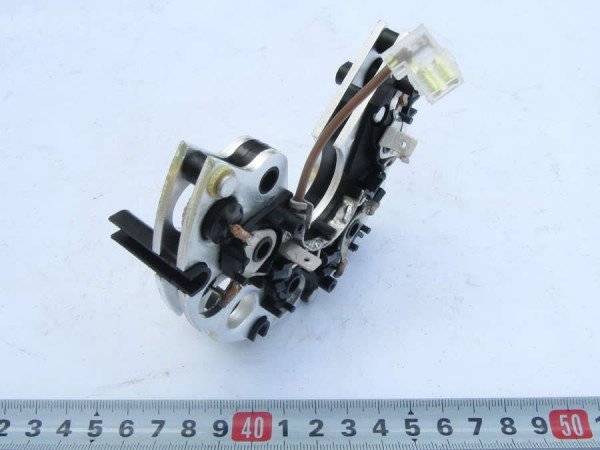

Диодный мост выполняется в виде двух металлических пластин, проводящих электрический ток. По всей площади пластин встроены специальные полупроводниковые элементы – диоды, которые устанавливаются в чередующемся порядке. Суть работы диодов всегда и везде заключается в том, что они пропускают такую величину, как ток только в одном единственном направлении, таким образом, выпрямляя напряжение.
Переменное напряжение, выходящее с генератора обеспечивает изменение направления движения электронов. Поэтому для получения постоянного напряжения необходимо не только блокировать прохождение электронов в «неправильную» сторону, но и перенаправить их, чтобы обе фазы переменного тока работали на создание постоянного тока. Эту задачу и выполняет диодный мост. Благодаря переменному току, напряжение поочередно появляется на выводах фаз, что и позволяет отделять положительное напряжение от отрицательного. При этом каждый диод моста пропускает напряжение лишь в одну сторону, поэтому к каждому выводу генератора присоединены два диода, отделяющие положительное и отрицательное напряжение. Нередко встречаются модели генераторов, которые вырабатывают не только положительное, относительно кузова напряжение, но и отрицательное, поэтому в них к каждому выводу обмотки подключены три диода. На многих современных машинах диодный мост устроен сложней, но общий принцип работы неизменен, а аккумулятор выступает в роли конденсатора, гасящего колебания напряжения.
Схема проверки диодного моста
Часто случается так, что диодный мост попросту выходит из строя. Такое может случиться, если полярность аккумулятора была перепутана или в генераторе возникло замыкание электрической цепи. Во время покупки нового, или при ремонте старого диодного моста, его необходимо проверить перед установкой на автомобиль. Для этого можно использовать два способа, которые перечислены ниже.
Неисправности
В автомобиле всего два источника постоянного напряжения, обеспечивающих работу бортовой сети – аккумулятор и генератор. Поэтому любая неисправность диодного моста обязательно отражается на работе бортовой сети. Если у вас быстро «садится» новый аккумулятор, тускло светят фары или тяжело заводится стартер в мороз, велика вероятность, что проблема в диодном мосте. Если приемник или CD/USB проигрыватель начал искажать звук при работающем двигателе, то велика вероятность, что проблема в диодном мосте генератора.
Разберемся, как прозвонить диодный мост генератора
Заметить, что есть какие-то проблемы с диодным мостом, не так уж и сложно. Достаточно установить, что аккумуляторная батарея не получает достаточный объем заряда или же наоборот поддается избыточному заряду (перезаряд АКБ).
https://youtube.com/watch?v=3JckJjT24gc
Если же ток пропускается в обе стороны или же вообще не пропускается через диоды, значит они неисправны. Бывает такое после неудачного «прикуривания» (перепутанный «+» и «-»), а также вследствие попадания на диоды влаги.
Итак, проверка может производиться как на извлеченном из генератора мосту, так и без разборки (снятия). Сначала рассмотрим вариант прозвона диодов при помощи обычной 12-вольтовой лампы, без разборки генератора. Для этого необходимо снять защитный кожух генератора и отсоединить вывод «Б» регулятора напряжения от клеммы «30». Также следует отсоединить провода и от вывода регулятора «В»
Обратите внимание, что 3 диода, помеченные красным цветом, это «плюс», а 3 диода с черными метками — «минус»
Первым делом все диоды проверяются на замыкания: через лампу подсоединяем «плюс» от АКБ к клемме «30», в то время как «минус» — к корпусу генератора. В случае, если лампа горит, «плюсовые» и «минусовые» диоды имеют короткое замыкание. После этого проверяются на замыкание отдельно «минусовые» диоды. Для это «плюс» аккумулятора через лампу соединяем с крепежным болтом диодного моста, «минус» — на корпус. Когда наблюдается свечение лампы, это означает, что есть замыкание в одном или нескольких «отрицательных» диодах.
Выявить проблемы с диодным мостом несложно: это видно по тому, что аккумуляторная батарея не получает достаточный объем заряда или же наоборот поддается избыточному заряду
Проверять «положительные» диоды нужно аналогичным способом, только теперь к болту подключаем «минус», а «плюсовую» клемму батареи определяем на зажим «30». Как и в предыдущем случае, свет лампы будет сигнализировать, что имеется замыкание по одному или нескольким «плюсовым» диодам.
Дополнительные диоды «прозваниваются» так: «плюс» через лампу подключается к выводу генератора «61», а «-» идет на болт крепления диодного моста. Свет лампы укажет на наличие короткого замыкания в одном из дополнительных диодов. В заключение отметим, что определить, какой именно диод выдает замыкание, возможно лишь после снятия моста и поочередной проверки всех его элементов.
Распространенные поломки
Неисправности генератора могут быть электрическими или механическими. К ним можно отнести:
- утрату работоспособности регулятора напряжения;
- поломка выпрямительного блока (диодного моста);
- замыкание статорных обмоток;
- замыкание тока в обмотке ротора;
- износ подшипников и щеток.
Читать также: Схема автоматического зарядного устройства для аккумуляторов 12в
Регулятор напряжения
Назначение этого узла — нормализация напряжения перед его подачей в автомобильную электроцепь. Произвести проверку исправности регулятора можно посредством проверки напряжения, которое подается им на аккумуляторные клеммы. Этот показатель зависит от модели и марки транспортного средства и варьируется в пределах 13,5−15,5 В. Потому заблаговременно следует узнать, какой именно вольтаж выдает именно ваш тип регулятора. Сделать это можно, если изучить руководство по использованию машины. Для примера можно взять автомобиль ваз 2107 или 2110, так как у этих транспортных средств встречаются самые типичные неисправности, связанные с интегралкой и реле.
Использование мультиметра
Для проверки генератора ваз 2110 мультиметром нужно перевести прибор в режим вольтметра. Затем нужно подключить его щупчики к аккумуляторным клеммам. Самое главное — соблюдать полярность и выключить автомобильный двигатель. Напряжение в норме варьируется от 12 до 12,8 В. Далее процедуру следует повторить, но уже при запущенном моторе. Показатели напряжения должны подняться до 13,5−15,5 В. Меньшая и большая величина напряжения свидетельствует о неисправности генератора.
Проверка генератора без снятия с машины
Мост из диодов исполняет функции своеобразного преобразователя переменного тока. В его составе находятся три отрицательных и три положительных диода.
Перед проверкой моста нужно отключить все провода, идущие от него и от регулятора напряжения. Также заранее нужно убрать якорь «массы» с АКБ. Сначала нужно проверить выпрямитель на предмет короткого замыкания. Активируем режим омметра на мультиметре и подключаем красный (положительный) щупчик к положительному контакту диодного моста, а отрицательный щуп — к поверхности корпуса самого генератора. Если выпрямитель полностью исправен, то показания измерительного устройства устремятся к бесконечности. В остальных случаях выпрямитель будет неработоспособным.
Тестирование статорных и роторных обмоток
Распространенной поломкой генератора автомобиля считается замыкание обмоток. Оно происходит при слишком интенсивных скачках тока, износа щеток и попадания жидкости.
Итак, ротор нужно извлечь и найти на его конструкции пару контактных колец, которые нужно будет прозвонить. Запустив режим омметра на мультиметре, подключаем к этим колечкам щупчики. Нормальное сопротивление — 2−6 Ом. Если у вас получились большие значения, то между контактными кольцами произошло нарушение контакта. Если же прибор показывают меньшие значения, то произошло межвитковое замыкание.
Затем следует замерить показатель сопротивления между нулем и выводами обмоток. Нормальный показатель — не меньше 0,3 Ом.
Износ щеток и подшипников
Если вы уже разобрали генератор, то желательно проверить и то, в каком состоянии находятся щетки. Они могут износиться или же поломаться из-за перекоса роторного вала. В том случае, если щетки повредились, их следует поменять на новые.
Внутри автомобильного генератора находится пара подшипников. Один зафиксирован на роторном валу, другой — по центру крышки. Свист и гул генератора при работе мотора — явный признак износа подшипника. При этом корпус генератора может сильно нагреваться. Если вы заметили такие признаки, то подшипники лучше сразу же заменить, иначе вы можете столкнуться с более серьезными неисправностями.
Произвести проверку подшипника можно, если снять с генератора ремень и попытаться провернуть его вал своей рукой. В том случае, если вращение детали происходит свободно и легко, то все в порядке. Если вращать ротор трудно, то с заменой подшипников тянуть не стоит.
Как проверить генератор на работоспособность? Самостоятельная проверка и ремонт генератора
Генератор – это типичная электрическая станция, обеспечивающая энергией все системы мотора: питания, остывания, зажигания, потому выход его из строя безизбежно повлечет за собой другие неисправности. Чтоб не допустить поломки, нужно систематически проводить его диагностику, а если проблем избежать не удалось, немедля чинить.
В этой статье мы побеседуем о том, как проверить генератор на работоспособность, не прибегая к помощи профессионалов. Но до этого давайте разберемся в симптомах его вероятных дефектов.
Читать также: Степень раскисления стали это
Как снять диодный мост генератора (выпрямительный блок)?
1. Снимаем минусовую клемму аккумулятора и отсоединяем/откручиваем провода идущие к пластиковому кожуху генератора:
2. Отсоединяем колодку проводов «D».
3. Снимаем защитный резиновый колпачок с наконечников проводов вывода «+». Откручиваем гайку крепления этих проводов, снимаем их с блока генератора.
4. Далее снимаем сам пластиковый чёрный кожух генератора. Для этого нужно отсоединить три пружинных фиксатора, расположенных по периметру блока.
5. Находим Регулятор напряжения, и крестовой отверткой откручиваем его крепления.
6. Вытаскиваем регулятор напряжения в сборе с щётками.
7. Берём ключ на «8» и откручиваем 3 болта крепления моста.
8. Отгибаем в сторону выводы на обмотку статора и крестовой отвёрткой отворачиваем крепление конденсатора.
9. Вынимаем диодный мост! Отворачиваем 2 гайки контактного болта ключом на «10». Снимаем с контактного болта втулки и вынимаем сам болт с диодного моста. ГОТОВО! Можно приступать к замене, проверке выпрямительного блока (диодного моста)!
Замена
Процесс замены старых щеток на новые не занимает много времени и не требует специальных знаний. Единственное, что необходимо подготовить, так это инструменты:
- накидной ключ на 13;
- плоская отвертка (обыкновенная);
- торцевая головка на 8 с трещоткой.
Без снятия генератора
Если вы уверены, что проблема поломки автомобиля — неисправность именно щеток генератора, тогда можно обойтись и без его снятия.
- Выключаем клемму минусовую.
- Отсоединяем провода.
- На корпусе щеткодержателя выкручиваем два болта, держащие его.
- Извлекаем конструкцию.
- Проверяем на наличие повреждений, размера выступающей части щеток (он должен быть не менее 5мм).
- Устанавливаем новые элементы и производим монтаж в обратной последовательности.
При снятом генераторе
Причиной плохой зарядки автомобиля могут быть не только щетки, но и ремень генератора. Чтобы исключить это момент, при замене щеток следует его снять, для проверки состояния ремня.
Для начала производим демонтаж агрегата.
- Выкручиваем болт, крепящий ремень генератора.
- Агрегат отодвигаем к двигателю и снимаем ремень.
- Откручиваем планку натяжителя и убираем ее.
- Отсоединяем штекер и клеммы.
- Вытаскиваем деталь.
Переходим к щеткам
- Открываем защитный кожух (крышка).
- Отсоединяем провода питания щеток.
- Выворачиваем два болта, крепящих нужным нам элемент.
- С правой стороны, используя ключ на 13 выворачиваем одну гайку.
- Регулятор напряжения следует поднять.
- Старые щетки проверяем.
- Очищаем место их расположения.
- Устанавливаем новые элементы и собираем все в обратной последовательности.
Особенности проверки в зависимости от вида диода
При производстве современных радиоэлектронных приборов применяется несколько видов диодов:
обычные или защитные;
светодиоды;
диоды Шоттки;
стабилитроны;
тиристоры и симисторы;
инфракрасные;
фотодиоды.
Защитные диоды можно встретить в большинстве современных бытовых приборах. Они распространены и являются простейшими элементами схем электрочайников, вентиляторов, блендеров и других облегчающих жизнь устройств.
Область применения светодиодов – всем известные лампы. Они делятся на приборы как бытового и уличного освещения. Диоды Шоттки используются при сборке блоков питания компьютеров, а основной задачей стабилитронов является защита приборов от скачков напряжения, проще говоря, его стабилизация.
Такие диоды, как тиристоры обеспечивают плавный пуск двигателя. Они активно применяются в области автомобилестроения. Симисторы могут пропускать ток в 2-ух разных направлениях.
Читать также: Стол для лобзика своими руками с чертежами
Инфракрасные встраиваются в ПДУ и оптические контрольно-измерительные приборы. Фотодиоды преобразуют свет, попавший на чувствительную плату, в электросигнал. Они также используются при организации систем уличного освещения.
С помощью мультиметра чаще всего измеряют характеристики светодиодов, обычных полупроводников и диодов Шоттки. Проверка всех этих видов проводится тестером в соответствии с одним и тем же принципом.
Основными причинами неисправности таких полупроводников являются:
- Превышение максимально допустимого уровня электрического тока.
- Некачественные детали или заводской брак.
- Высокое обратное напряжение.
- Нарушение инструкции по эксплуатации прибора.
Диагностика выполняет с помощью специального, предназначенного для этого прибора – мультиметра.
Проверка генератора мультиметром на автомобиле
Есть методически правильная последовательность проверки – от простого к сложному.
Тестирование реле-регулятора
Этот модуль предназначен для поддержания постоянного напряжения (насколько это возможно) на выходе генератора. При движении автомобиля, скорость вращения вала генератора постоянно меняется.
Напряжение «скачет» в пределах от 12 до 20 вольт. Регулятор ограничивает величину. От его работоспособности зависит не только зарядка аккумулятора. При скачках или недостатке напряжения все электронные блоки автомобиля работают нестабильно, и могут просто перегореть.
Как проверить напряжение генератора при заведенном двигателе? Режим: «измерение постоянного напряжения», предел измерений: 20-50 вольт. Точки измерения – выходные контакты непосредственно на генераторе, или клеммы аккумуляторной батареи.
Напряжение должно быть в пределах 14-14,2 В, при любых оборотах коленвала. Попросите помощника несколько раз нажать на акселератор, а сами следите за показаниями.
Поверка генератора непосредственно на автомобиле – видео
Проверяем диодный мост
Если неисправность не обнаружена, придется разбирать корпус генератора.

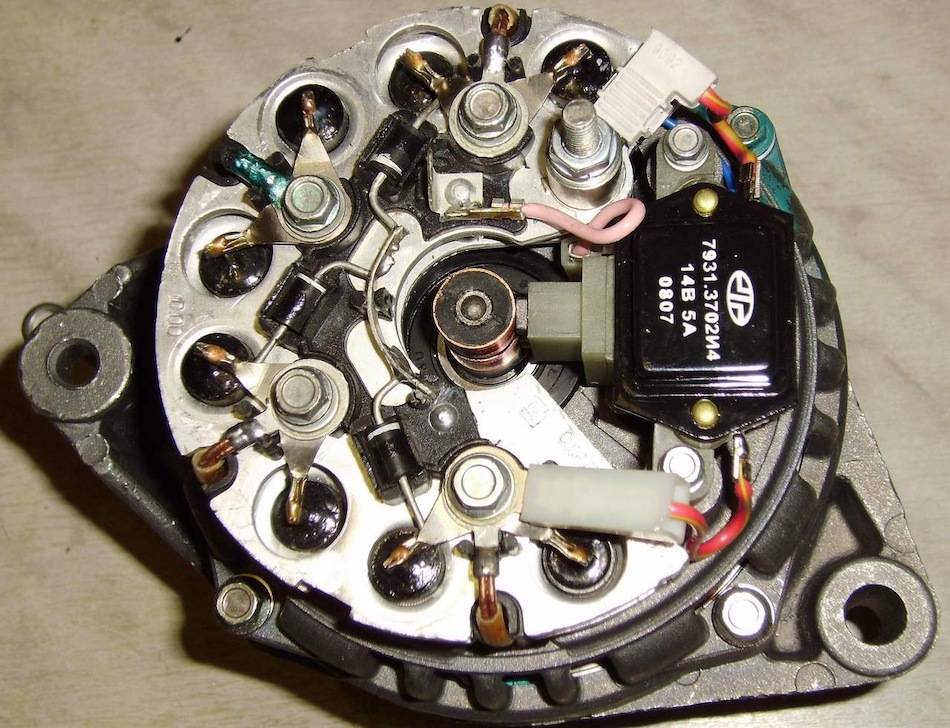

Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.
Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется.
Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.
Проверяем ротор генератора
Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.
Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.
Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.
Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.
Последним проверяется статор
Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.
В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора.
Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.
Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.
Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы.
Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.
Поэтому при замене лампы на светодиод, лампа часто загорается невпопад. Тут простым мультиметром не обойтись, требуется подключение диагностического сканера с возможностью моделирования неисправностей.
Проверка генератора не снимая с машины – видео инструкция
Какие еще электрогенераторы подходят для VAZ?
При выборе аналога к оригинальному генерирующему узлу владельцы авто часто желают сэкономить. Для таких целей подходят модели китайского производства (к примеру, АТЭ-1). Но при невысокой стоимости не следует ожидать и заоблачного качества. Другие производители подходящих генераторов:
- Eldix – изделия этой марки сочетают качественную сборку и умеренную цену. Но к устройствам этой марки тяжело найти запасные детали.
- Bosch – устройства этого производителя отличаются надежностью, долговечностью.
- Motorhertz – выделяется износостойкими подшипниками.
Также владельцы автомобилей ВАЗ выделяют электрогенераторы Krauf. Изделия этой марки выделяются доступной стоимостью, хорошим качеством.
Проверка генераторов на стенде своими руками
Станок для испытаний и снятия характеристик генератора можно собрать своими руками, если имеется в наличии электродвигатель, вольтметр, амперметр и проволочный реостат. Дополнительно потребуется механический часовой тахометр ТЧ10-Р и автотрансформатор для изменения оборотов электродвигателя.
Метод проверки генератора на стенде позволяет определить его параметры и установить соответствие его характеристик номинальным.
Стенд с электрическим двигателем соединяется через гибкий вал с проверяемым генератором. Частота вращения ротора регулируется оборотами электродвигателя.
Включив двигатель стенда, устанавливаем напряжение на выходе генератора 13 Вольт реостатом 5, а обороты ротора до 5000. В этом режиме вращаем ротор от 10 до 15 минут и фиксируем силу тока. У разных типов генераторов сила тока имеет собственную характеристику, указанную в паспорте, например, у Г-222 сила тока должна быть не менее 45 Ампер.
Если измеренная величина тока отдачи меньше, указанной в паспорте, то необходимо разобрать и проверить, согласно существующим методическим указаниям обмотки статора, ротора и диодного моста.
Следующим этапом проверяется напряжение на выходе при той же частоте вращения ротора, но ток отдачи реостатом устанавливается в пределах 15 А. Напряжение на выходе должно составлять 14 В с допуском в отрицательную и положительную сторону в 1,5 В.
Если не соблюдается указанный предел напряжения, как с нагрузкой, так и без нее, то регулятор необходимо заменить исправным. После замены регулятора необходимо повторить процедуру проверки и в случае не соблюдения предела 14 В, следует разобрать генератор и проверить исправность обмоток статора, ротора и диодного моста.
Схема соединений для проверки генератора на стенде: 1 — генератор; 2 — контрольная лампа, мощностью 3,0 Вт; 3 — вольтметр; 4 — амперметр; 5 — реостат; 6 — выключатель; 7 — аккумуляторная батарея
Диагностика генератора автомобиля своими руками
Возникают ситуации, когда транспортировка автомобиля в автосервис затруднительна и как вынужденная мера проверка производится в домашних условиях.
Схема проверки автомобильного генератора своими руками, следующая:
- визуально осмотреть целостность ремня генератора или его натяжение – в случае обрыва ремня произвести ремонт, касающийся замены его (или принять меры к его натяжению);
- завести двигатель и мультиметром проверить на клеммах аккумулятора напряжение – должно быть 13,5 -14,7 В;
- если мультиметр показывает напряжение ниже 12 В, то необходимо проверить напряжение на клемме +D (обмотка возбуждения) генератора;
- в случае отсутствия напряжения на обмотке возбуждения – проверяется плавкий предохранитель цепи подачи напряжения на обмотку возбуждения;
- в случае исправности цепи, подающей напряжение на обмотку возбуждения, проводится диагностика, не снимая с автомобиля по описанным выше методам лампочкой или мультиметром.
Проверка генератора дрелью
Задача сводится к определению исправности при воздействии на его вал оборотов дрели. Контрольная лампа, вместо тестера или мультиметра позволяет визуально наблюдать выходное напряжение генератора.
На схеме: Л1 – имитация контрольной лампы заряда АКБ. Она должна погаснуть при вращении с помощью дрели вала ротора генератора. Л2 – контрольная лампа выходного напряжения, которая дублируется тестером для определения ее точной величины.
Метод проверки дрелью позволяет без наличия специального стенда проверить исправность в гаражных условиях.
