Ошибка датчика положения распредвала Шевроле Лачетти, ремонт проводки датчика
Срок службы датчика положения распредвала (ДПРВ или датчик Холла) Chevrolet Lacetti ничем не регламентирован. Но как показывает практика, ДПРВ начинает давать сбои в работе ближе к 100 000 (км) пробега.
На неправильную работу датчика положения распредвала намекнет индикатор аварийного оповещения Check Engine. При расшифровке аварийного кода появится ошибка 0342: «Низкий уровень сигнала датчика фаз распредвала».
Дополнительно неправильную работу датчика распредвала можно диагностировать по следующим признакам:
- Машина заводится не с первого раза
- Заметно возрос расход топлива
- Начали плавать обороты двигателя
Обратите внимание, замене датчика Холла должна предшествовать диагностика. Нередко такое случается, что сам ДПРВ находится в полностью исправном состоянии, а неполадка заключается в токоведущей проводке
В этом случае установка нового датчика не поможет. Ошибку датчика Холла получится устранить только ремонтом проводки.
В обзоре будет рассказано не только про диагностику проводки ДПРВ. Дополнительно будет затронута тема замены датчика распредвала.
Распиновка диагностического разъема chevrolet lacetti. Рекомендации, факты, видео
Не зря Camaro постоянно встречается в различных кинокартинах.
диагностика Niva Chevrolet
Электрооборудование Подключение диагностического оборудования в авто Chevrolet Niva Для диагностики бортового компьютера автомобиля используется специальное диагностическое оборудование, которое обычно подключается к персональному компьютеру или ноутбуку. Все результаты появляются на экране, после этого разрабатывается дальнейший план ремонтных работ. Обычно диагностическое устройство выдает сообщение об отсутствии связи с контроллером.
Communities › Chevrolet Niva › Blog › Помогите советом с подключением к диагностическому разъему. А…
Устраняется данная проблема путем залива в бак более качественного бензина.
Устройство диагностики ELM327 отзыв для Chevrolet Niva
Коннектор может быть установлен под капотом, у моделей с низкой приборной панелью устанавливается в салоне, со стороны бардачка, с высокой панелью — в районе центральной части торпедо. Если возникает необходимость самостоятельно нарастить провод следует помнить, что максимальная длина должна быть не более 15 метров, чтобы не создавать излишние помехи. Само местоположение разъема может отличаться в разных моделях, выпускаемых концерном АвтоВАЗ.
Само местоположение разъема может отличаться в разных моделях, выпускаемых концерном АвтоВАЗ. Коннектор может быть установлен под капотом, у моделей с низкой приборной панелью устанавливается в салоне, со стороны бардачка, с высокой панелью — в районе центральной части торпедо.
Диагностический разъем Chevrolet Niva расположен около замка зажигания. Чтобы найти его надо посмотреть рядом с кожухом рулевой колонки. Сам электронный блок управления расположен под бардачком, в районе ног переднего пассажира.
Для того, чтобы получить доступ к нему необходимо снять перчаточный ящик и снять крепления блока предохранителей. Если есть в наличие кабель длинный кабель, то не обязательно снимать крепления.
Разъемы для подключения диагностического оборудования, используемые в автомобилях ВАЗ Существует большое количество разъемов, которые поставляются для подключение оборудования. Одним из основных условий для разъема является возможность подключения коннектора формата K-Line.
Где находится диагностический разъем Шевроле Нива
Сама по себе компьютерная диагностика распространилась на Западе много лет назад, а в нашей стране это понятие только внедряется в сознание автомобилистов. Преимущества такого метода в том, что он автоматизирует многие процессы во время выявления причины поломки машины. Принцип действия при этом мало отличается от стандартных схем поиска неисправностей. Во время такой диагностики вычислительные приборы подключают к разным деталям автомобиля и тестируют их на наличие неисправностей. Все результаты появляются на экране, после этого разрабатывается дальнейший план ремонтных работ. Основной плюс такой системы поиска поломок заключается в огромной экономии времени, которое могло бы быть затрачено на поиски поломки. Результаты всегда очень точные, таким образом, план ремонта будет максимально эффективным.
Так как компьютер – это все та же машина, то иногда сбои бывают и у него. Иногда компьютер не может найти поломку в двигателе, поэтому рассчитывать на такую диагностику на все 100% не стоит, хотя такой способ поиска в своем большинстве точен и быстр. Бывает и так, что компьютер сообщает о неисправности всей системы, хотя по факту нужно прикрутить гайку.
Такая диагностика развивается весьма стремительно, и разработки профессионалов ведут к тому, чтобы подобный способ поиска неполадок стал основным.
Для проведения такой диагностики не так много и понадобится, а именно:
- компьютер возле автомобиля;
- К-Лайн адаптер;
- удлинитель от розетки до машины;
- специальные программы.
Чтобы такую диагностику провести, нужно отыскать компьютерный разъем в автомобиле. В разных машинах его расположение отличается. Он может находиться и под капотом, и в салоне машины.
Диагностический разъем в автомобиле Шевроле Нива расположен справа внизу от руля. А распиновка находится под торпедой на стороне водителя.
Как видите, знать расположение диагностического разъема в своей машине необходимо, так как именно он помогает проверять автомобиль на неисправность очень быстро и качественно благодаря такой разработке, как компьютерная диагностика.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

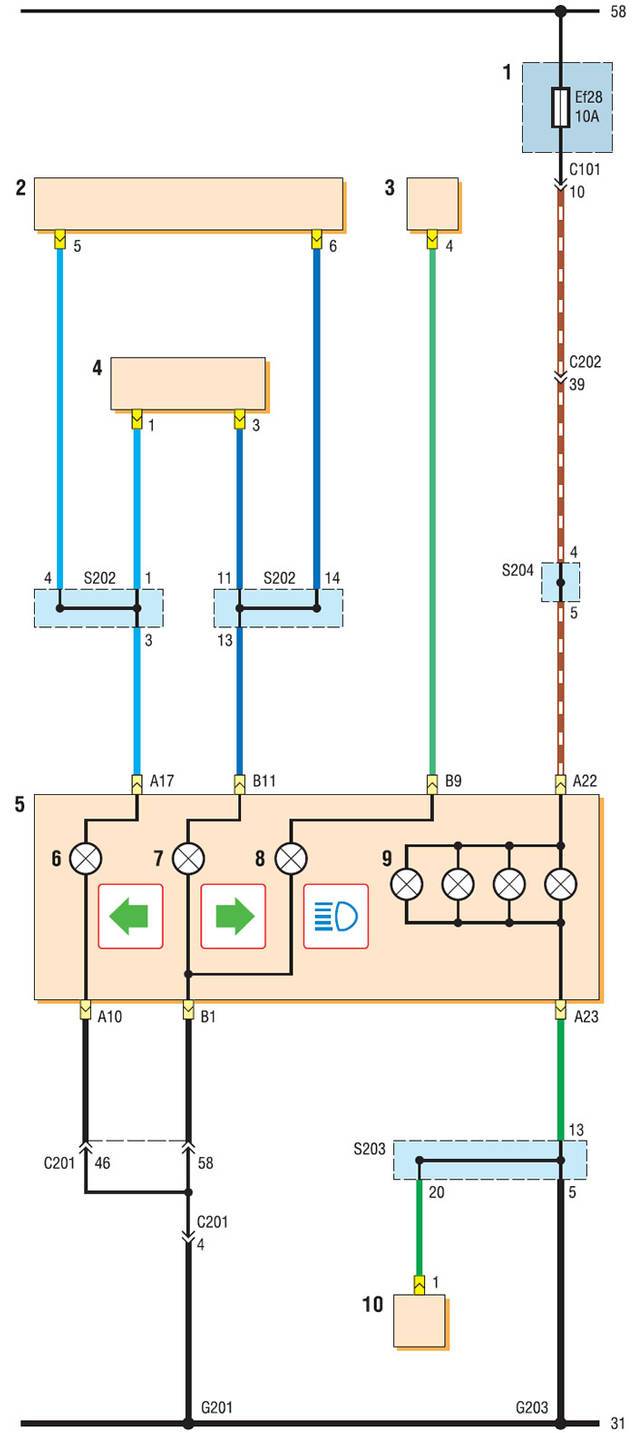

Схема соединений комбинации приборов Chevrolet Lacetti
Схема соединений комбинации приборов (начало): 1 — монтажный блок предохранителей в салоне; 2 — генератор; 3 — комбинация приборов; 4 — сигнализатор неисправности системы управления двигателем; 5 — сигнализатор неисправности ABS; 6 — сигнализатор неисправности антипробуксовочной системы; 7 — сигнализатор включения стояночного тормоза и неисправности тормозной системы; 8 — сигнализатор отсутствия заряда аккумуляторной батареи; 9 — блок управления ABS; 10 — выключатель сигнализатора стояночного тормоза; 11 — датчик уровня тормозной жидкости; 12 — ЭБУ MR-140 или HV-240; 13 — ЭБУ Sirius D4
* ЭБУ MR-140 ** ЭБУ HV-240
Схема соединений комбинации приборов (продолжение):
1 — монтажный блок предохранителей в салоне; 2 — комбинация приборов; 3 — сигнализатор неисправности гидроусилителя рулевого управления; 4 — сигнализатор включения режима «HOLD»; 5 — сигнализатор непристегнутого ремня безопасности водителя; 6 — сигнализатор недостаточного (аварийного) давления масла в двигателе; 7 — сигнализатор неисправности подушек безопасности; 8 — блок управления гидроусилителем рулевого управления; 9 — предупредительный сигнал; 10 — блок управления подушками безопасности; 11 — блок управления АКП (с ЭБУ MR-140 или HV-240); 12 — блок управления АКП (с ЭБУ Sirius D4);13 — выключатель сигнализатора непристегнутого ремня безопасности водителя; 14 — датчик давления масла
Схема соединений комбинации приборов (продолжение):
1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — реле включения противотуманного света в задних фонарях; 3 — реле противотуманных фар; 4 — выключатель противотуманных фар; 5 — комбинация приборов; 6 — сигнализатор незакрытой крышки багажника; 7 — сигнализатор незакрытой двери; 8 — сигнализатор включения ламп противотуманного света в задних фонарях; 9 — сигнализатор включения противотуманных фар; 10 — блок управления автомобильной противоугонной системой; 11 — выключатель плафона освещения багажника; 12 — концевой выключатель плафона у задней правой двери; 13 — концевой выключатель плафона у задней левой двери; 14 — концевой выключатель плафона у правой передней двери; 15 — концевой выключатель плафона у левой передней двери
Схема соединений комбинации приборов (продолжение):
1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — выключатель аварийной сигнализации; 3 — переключатель света фар в левом подрулевом переключателе; 4 — выключатель указателей поворотов в левом подрулевом переключателе; 5 — комбинация приборов; 6 — сигнализатор указателей левого поворота; 7 — сигнализатор указателей правого поворота; 8 — сигнализатор включения дальнего света фар; 9 — лампы подсветки приборов; 10 — регулятор яркости подсветки приборов
Схема соединений комбинации приборов (окончание):
1 — монтажный блок реле и предохранителей в моторном отсеке; 2 — монтажный блок предохранителей в салоне; 3 — комбинация приборов; 4 — дисплей одометра; 5 — спидометр; 6 — тахометр; 7 — указатель температуры охлаждающей жидкости; 8 — указатель уровня топлива; 9 — сигнализатор резерва топлива; 10 — блок управления комбинацией приборов; 11 — предупредительный сигнал; 12 — топливный модуль; 13 — ЭБУ; 14 — датчик скорости автомобиля (с ЭБУ Sirius D4); 15 — блок управления АКП (с ЭБУ MR-140 или HV-240); 16 — датчик скорости автомобиля (механическая КП)
* ЭБУ MR-140 ** ЭБУ HV-240 *** ЭБУ Sirius D4
Видео про «Схема соединений комбинации приборов» для Chevrolet Lacetti
Замена лампочек в приборной панели Chevrolet Lacetti
Масса ЭБУ. Решаем проблему
Chevrolet Lacetti — Не работает подсветка доски,правый габарит, и задние противотуманные фары
Инструкция по обслуживанию Шевроле Лачетти 1
Отключение иммобилайзера, зачем это нужно?
Бывают случаи, когда необходимо отключить иммобилайзер. Зачем? Все очень просто, как и любой другой механизм, данная система может давать сбои, бывают они разные:
- Машина не заводится даже с «родным» ключом;
- Игнорирование сигналов от пульта-брелка;
- Моргание лампочки на приборной доске;
- Потеря ключа;
- Механические поломки в блоке управления иммобилайзерам;
Эти и многие другие проблемы говорят об аппаратных и программных неисправностях, которые можно исправить, только отключив устройство защиты.
Что касается самих методов отключения, то их насчитывается несколько:
Если у вас на руках есть хотя бы один ключ, из тех, что вы получили при покупке машины, можно изъять из него встроенный чип
Делать это следует крайне осторожно, так как он очень маленького размера и является довольно хрупким. Далее этот чип подключается напрямую к блоку иммобилайзера, таким образом, его можно либо обойти, либо отключить.
Программный метод отключения — имеется в виду, что иммобилайзер можно отключить при помощи специальных программ, но для этого нужны определенные знания, специальное оборудование и не маленький опыт.
Существуют еще и другие методы, но тут приведены самые простые и известные, что касается остальных, они либо устаревшие, либо их осуществление доступно только действительно сведущим профессионалам.
Основные параметры диагностики
Какие параметры при диагностике важны? Ответ прост – ВСЕ параметры важны!
Нет, ну конечно, есть основные параметры, на которые стоит обратить внимание в первую очередь:
Барометрическое давление – оно должно быть равно атмосферному давлению в Вашем регионе в данный период времени. Обычно это 98-100 кПа.
Давление во впускном коллекторе – на холостом ходу прогретого двигателя без нагрузки (выкл. потребители и кондиционер) оно должно составлять 30-33 кПа. Если оно завышено, то это сразу не означает, что это подсос воздуха, как многие думают. Почему? Читайте об этом на странице Высокое давление во впускном коллекторе

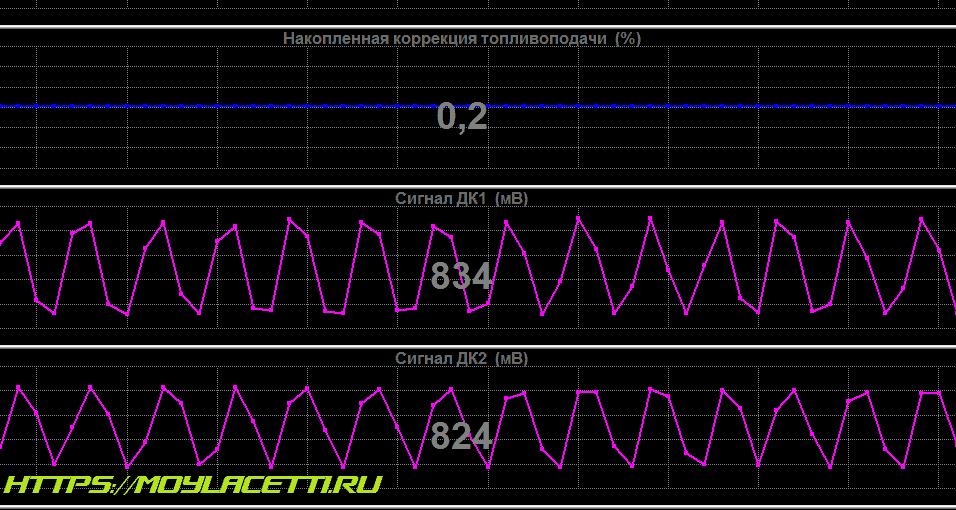

Накопленная коррекция топливоподачи – должна быть максимально близкой к нулю. В идеале равна нулю. Если это не так, то необходимо искать причину. Вот самая частая причина отрицательной коррекции
Сигнал первого датчика кислорода – в идеале должен иметь пилообразную форму на холостом ходу. При помощи него можно многое узнать о подаче топлива и о запорных свойствах форсунок. Более подробно о нем на странице Лямбда зонд
Сигнал второго датчика кислорода – его сигнал должен иметь практически ровную линию. Если он повторяет сигнал первого датчика кислорода, то это означает, что катализатор работает с низким КПД, либо вовсе отсутствует.
Положение РХХ (Шаги) – должны обычно составлять 25 – 35 шагов. Если они завышены, значит пора почистить регулятор холостого хода, либо заменить его. Если шаги сильно занижены, значит скорее всего имеется подсос воздуха во впускной коллектор.
Длительность импульса впрыска – должна составлять 2.3 – 3 мсек. на холостом ходу прогретого двигателя без нагрузки (выключены потребители и кондиционер).
Положение ДЗ – на разных авто этот параметр имеет различные значения. Даже у Лачетти этот параметр различается на хх:
- на 1.4/1.6 – 2.5-3%
- на 1.8 – 0%
- на 1.8 LDA – может быть как 11-13%, так и 0%
Температура охлаждающей жидкости – на незапущенном двигателе должна быть близка к температуре окружающей среды и при прогреве повышаться плавно. Если на улице минус 10 градусов, а датчик показывает плюс двадцать, тогда однозначно он требует замены либо проверки его проводки.
Температура воздуха на впуске – аналогично датчику температуры ОЖ.
УОЗ – на разных системах он будет разным. Допустим, на Лачетти 1.4/1.6 – это 3-12 градусов на хх. В зависимости от переключателя октанового числа и применяемого топлива. А на лачетти 1.8 – это около нуля градусов на хх. Главное, чтобы УОЗ был максимально стабильным и не имел резких скачков на холостом ходу.
Вот эти параметры очень важны и на них стоит обращать внимание в первую очередь. НО!. Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем
Допустим, занижено напряжение ДПДЗ или завышено напряжение датчика клапана ЕГР, или нет сигнала от выключателя холостого хода, то все эти вышеперечисленные важные параметры не дают полной картины о происходящем в системе управления двигателем.
Поэтому что? Правильно! Все параметры важны!
Иммобилайзер шевроле лачетти – что это такое и как он работает
Если автомобилист стал обладателем машин шевроле лачетти, abeo или круз, он должен понимать, что его новое транспортное средство уже имеет надёжную защиту от угона – иммобилайзер. Его основной блок хорошо спрятан за приборной панелью, а ключ управления всегда необходимо носить в своём кармане. Обычно комплектация иммобилайзеров лачетти выглядит следующим образом:
- основной блок системы;
- реле блокировки;
- набор ключей;
- светодиодная лампочка;
- инструкция по эксплуатации и установке;
- набор проводов для подключения.
Основной блок должен быть максимально скрыт от посторонних глаз, реле блокировки устанавливаются там, где планируется глушение сигнала, лампочка должна быть в салоне – всё это соединяется при помощи проводов. Ключ должен быть всегда с владельцем, ведь только при его помощи он может пройти авторизацию.
Штатной иммобилайзер шевроле исполняет следующие функции:
- блокировка систем шевроле, которые приводят транспорт в движение;
- защита замка капота;
- отпирание и запирание двери ключом иммобилайзера;
- возможность автоматической постановки на охрану и включение сервисного режима.
Установка на шевроле abeo более современных иммобилайзеров даст возможность использовать более широкий функциональный ряд. Большинство современных иммобилайзеров полностью совместимы с автомобилями шевроле.
Кузов
Тем, кто затрудняется выбрать кузов, хотелось бы указать на несколько полезных моментов. В первую очередь, возьмем хэтчбек. Он безусловно отличается от собратьев. Выглядит он безупречно, причину чего можно искать в его зарождении. Дело в том, что макет будущего кузова рисовали в одном именитом ателье Италии.
Что касается седана, то он не ровня хэтчбеку, и в выразительности тому намного уступает. Зато этот тип кузова вполне респектабелен, ведь за дизайн его отвечали люди из не менее именитой фирмы. Одним словом, салоны Лачетти различны в зависимости от типа кузова
На это нужно обратить внимание при выборе. Интерьер салона седана более архаичен, а вот хэтчбеки и универсалы отличаются более современным стилем
Автомобиль Chevrolet Lacetti седан: вид сбоку
Распиновка OBD 1
Для корректировки работы электронных систем было изобретено оборудование OBD. Распиновка первого поколения имеет прямоугольную форму, в которой расположено 12 контактов.
Каждый из элементов гнезда имеет свое назначение:
- контакт A передает информацию о массе;
- B соответствует диагностической L-линии;
- D — СО-потенциометр;
- контакт G отвечает за функции управления бензонасосом;
- H — питание;
- M — K-Line диагностики.
В нижней части распиновки располагается «Key», отвечающий за сохранение правильной конструкции оборудования. Этот элемент предназначен для корректной ориентации вилки и разъема в автомобиле.
Марки авто и года выпуска
Любая инжекторная модель до 2002 года имеет распиновку OBD1. Определяя тип диагностического разъема у автомобилей 2002 года, стоит учитывать, что в некоторых уже может быть использован OBD2. Отличить их легко по форме «розетки».
Контакты диагностического разъема для используемых протоколов
Стандарт OBDII предполагает возможность использования 5-ти диагностических протоколов. В Chevrolet Niva используются 3 из них:
- J1850 PWM. Высокоскоростной протокол с производительностью в 41,6 Кб/сек. Передает сигналы по контактам 2, 4, 5, 10, 16.
- J1850 VPW. (Принцип) передачи сигналов по контактам 2, 4, 5, 16 тот же, но скорость составляет 10,4 Мб/сек.
- ISO 9141-2. Наиболее простой протокол, не требующий сложных коммуникационных микропроцессов (в отличие от вышеупомянутых). Выполняет передачу импульсов с помощью контактов 4, 5, 7, 15, 16
Особенности: Протокол ISO 9141-2 несложно определить, благодаря контакту 7, также исключению 2 (10) контакта на диагностическом разъеме Шеви Niva.
Если в системе нет контакта 7, участвует протокол SAE J1850 VPW (Variable Pulse Width Modulation или Pulse Width Modulation). Указанные протоколы для передачи сигналов исправно функционируют по кабелю OBD-II J1962 connector стандартного образца.
Купить ELM и k-line адаптер для диагностики автомобиля
Покупать данные адаптеры дешевле прямо в Китае. Цены ниже и доставка бесплатная.
Вот продавцы, у которых я покупал проверенные адаптеры:
Купить диагностический универсальный адаптер ELM327 OBD2 Bluetooth (подходит к ПК и смартфонам по блютус, но диагностирует только двигатель)
Купить k-line адаптер для диагностики (подходит для работы с программой Chevrolet Explorer).
Купить k-line адаптер для диагностики с переключателем (подходит для работы с программой Chevrolet Explorer для диагностики не только двигателя, но и АБС с подушками)
Если не знаете как покупать на Алиэкспресс, то я набросал статью в помощь Как покупать на Алиэкспресс
Схема электрооборудования Chevrolet lacetti (шевролет лачетти).
Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.
- Схема выключателя замка зажигания
- Запуска двигателя и зарядки аккумулятора.
- Система зажигания.
- Датчики (2) системы управления двигателем.
- Датчики (1) системы управления двигателем.
- Топливный насос и форсунки.
- Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
- Топливный модуль, клапан системы рециркуляции отработавших газов.
- Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
- Электровентилятор (1) системы охлаждения двигателя.
- Электровентилятор (2) системы охлаждения двигателя.
- Габаритное освещение и подсветка номерного знака.
- Подсветка приборов и органов управления (без регулятора яркости).
- Подсветка приборов и органов управления (с регулятором яркости).
- Ближний и дальний свет фар.
- Электрокорректор фар.
- Противотуманные фары и фонари.
- Сигналы торможения.
- Аварийная сигнализация.
- Звуковой сигнал.
- Освещение салона.
- Освещение салона с задержкой выключения.
- Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
- Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
- Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
- Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
- Обогрев заднего стекла и боковых зеркал заднего вида.
- Электропривод боковых зеркал заднего вида.
- Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
- Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
- Электропривод складывания зеркал.
- Система автоматического включения ближнего света фар.
- Щиток приборов (электрические цепи приборов).
- Щиток приборов (электрические цепи контрольных ламп 1).
- Щиток приборов (электрические цепи контрольных ламп 2).
- Щиток приборов (электрические цепи контрольных ламп 3).
- Щиток приборов (электрические цепи контрольных ламп 4).
- Электронные часы.
- Блок управления климатической установкой (автомобили без климат-контроля).
- Блок управления климатической установкой (автомобили с кондиционером).
- Выключатель кондиционера.
- Климат-контроль.
- Аудиосистема.
- Электропривод замков.
- Система подушек безопасности.
- Система гидроусилителя с изменяемым усилием на руль.
- Электропривод люка.
- Блок управления тормозной системой.
- Датчики АБС.
- Диагностический разъем.
- Иммобилайзер.
- Зуммер.
- Противоугонная система.
Схема выключателя замка зажигания
Запуска двигателя и зарядки аккумулятора.
Датчики (2) системы управления двигателем.
Датчики (1) системы управления двигателем.
Топливный насос и форсунки.
Топливный модуль, клапан продувки адсорбера и датчик неровной дороги.
Топливный модуль, клапан системы рециркуляции отработавших газов.
Клапан системы изменения длины впускного трубопровода, датчика скорости и клапана продувки адсорбера.
Электровентилятор (1) системы охлаждения двигателя.
Электровентилятор (2) системы охлаждения двигателя.
Габаритное освещение и подсветка номерного знака.
Подсветка приборов и органов управления (без регулятора яркости).
Подсветка приборов и органов управления (с регулятором яркости).
Ближний и дальний свет фар.
Противотуманные фары и фонари.
Освещение салона с задержкой выключения.
Стеклоочиститель (без автоматического режима на автомобилях без климат- контроля).
Стеклоочиститель (с автоматическим режимом на автомобилях без климат- контроля).
Стеклоочиститель (без автоматического режима на автомобилях с климат- контролем).
Стеклоочиститель (с автоматическим режимом на автомобилях с климат- контролем).
Обогрев заднего стекла и боковых зеркал заднего вида.
Электропривод боковых зеркал заднего вида.
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками передних дверей).
Электропривод стеклоподъемников ( автомобили с электростеклоподъемниками всех дверей).
Электропривод складывания зеркал.
Система автоматического включения ближнего света фар.
Щиток приборов (электрические цепи приборов).
Щиток приборов (электрические цепи контрольных ламп 1).
Щиток приборов (электрические цепи контрольных ламп 2).
Щиток приборов (электрические цепи контрольных ламп 3).
Щиток приборов (электрические цепи контрольных ламп 4).
Блок управления климатической установкой (автомобили без климат-контроля).
Блок управления климатической установкой (автомобили с кондиционером).
Система подушек безопасности.
Система гидроусилителя с изменяемым усилием на руль.
F18D3 – самый мощный на «Лачетти»
Этот ДВС ставился на «Шевроле» в ТОПовых комплектациях. Отличия от младших версий – конструктивные:
- Ход поршня – 88.2 мм.
- Диаметр цилиндров – 80.5 мм.
Эти изменения позволили повысить объем до 1.8 литра; мощность – до 121 л.с.; крутящий момент – до 169 нм. Мотор соответствует стандарту Евро-5 и на 100 км расходует 8.8 литра в смешанном режиме. Требует масла в объеме 3.75 литра вязкостью 10W-30 или 5W-30 с периодичностью замены 7-8 тыс. км. Его ресурс – 200-250 тыс. км.
Также существует 1.8-литровая версия T18SED, которая ставилась на «Лачетти» до 2007 года выпуска. Затем его улучшили – так появился F18D3. В отличие от T18SED, на новом агрегате нет высоковольтных проводов – вместо них применен модуль зажигания. Также ремень ГРМ, помпа и ролики немного изменились, но по характеристикам между T18SED и F18D3 различий нет, и водитель не заметит разницу в управлении вообще.
Среди всех моторов, устанавливаемых на «Лачетти», F18D3 – единственный силовой агрегат, на который можно поставить компрессор. Правда, у него высокая степень сжатия – 9.5, поэтому ее предварительно нужно понизить. Для этого ставят две прокладки ГБЦ. Для установки турбины поршни заменяют на кованные со специальными проточками под низкую степень сжатия, устанавливают форсунки 360cc-440cc. Это позволит поднять мощность до 180-200 л.с. Стоит отметить, что ресурс мотора при этом упадет, расход бензина возрастет. Да и сама задача сложная и требует серьезных финансовых вложений.
Более простой вариант – установить спортивные распредвалы с фазой 270-280, паук 4-2-1 и выхлоп разрезом 51 мм. Под эту конфигурацию стоит прошить «мозги», что легко позволит снять 140-145 л.с. Для еще большей мощности требуется портинг ГБЦ, увеличенные клапаны и новый ресивер для Lacetti. Около 160 л.с. в итоге можно получить.
Дополнительные комментарии для устранения ошибки P0661
Поскольку при диагностировании данной ошибки, скорее всего, придется иметь дело с большим количеством электрических проводов, рекомендуется сразу заменить весь жгут проводов, а не проверять и ремонтировать каждый провод по отдельности.
Нужна помощь с кодом ошибки P0661?
Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89
Источник
Распиновка обд 2 лачетти
Сегодня речь пойдет о распиновке разъема для диагностики.
Со временем появления в автомобилях электронных систем управления от микропроцессоров также возникла необходимость проверки параметров работы самих блоков и соединительных электрических цепей. С этой целью изобрели оборудование, получившее название OBD (On Board Diagnostic), изначально он только выдавал только информацию о неисправности, без каких-либо уточнений.
В современных автомобилях с помощью разъема OBD с стандартной распиновкой разъема для диагностики к бортовому компьютеру можно подключить специальный адаптер или сканер и провести полную диагностику самостоятельно практически любому автомобилисту. С 1996 года в США была разработана вторая концепция стандарта OBD2, которая стала обязательной для вновь выпускаемых автомобилей.
Назначение OBD2 определить:
- тип диагностического разъема;
- распиновку разъема для диагностики;
- электрические протоколы связи;
- формат сообщения.
В Евросоюзе принят EOBD, в основе которого лежит OBD2. Он обязателен для всех авто с января 2001 года. OBD-2 поддерживает 5 протоколов обмена данными.
Стандартный код содержит структуру Х1234, где каждый символ несет свою смысловую нагрузку:
- Х — единственный буквенный символ, позволяющий узнать неисправную систему (двигатель, коробка, электронные блоки и т. д.);
- 1 — представляет собой общий код стандарта OBD2 или дополнительные коды завода;
- 2 — уточнение места неисправности (система питания или зажигания, вспомогательные цепи и т. д.);
- 34 — порядковый номер ошибки.
Распиновка диагностического разъема OBD2 имеет особенный штекер питания от бортовой сети, это позволяет использовать любые сканеры и адаптеры без дополнительных электрических цепей. Если раньше протоколы диагностики показывали лишь общую информацию о наличии какой-либо проблемы, то сейчас, благодаря связи диагностического устройства с электронными блоками автомобиля можно считать более полную информацию о конкретной неисправности.
Каждое подключаемое диагностическое оборудование обязательно соответствует одному из трех международных стандартов:
Расположение диагностического разъема с распиновкой OBD2 для диагностики может сильно отличаться в различных автомобилях. Никакого единого стандарта для местоположения нет, тут вам поможет инструкция по эксплуатации автомобиля или ловкость рук.
Ниже несколько распространенных точек для удобства поиска:
- в прорези нижнего кожуха панели приборов в районе левого колена водителя;
- под пепельницей, установленной в центральной части панели приборов (некоторые модели Пежо);
- под пластиковыми заглушками на нижней части панели приборов или на центральной консоли (характерно для продукции концерна VAG);
- на задней стенке панели приборов за корпусом перчаточного ящика (некоторые модели Лада);
- на центральной консоли в районе рычага стояночного тормоза (встречается на некоторых машинах
- в нижней части ниши подлокотника (распространено на французских автомобилях);
- под капотом вблизи моторного щита (характерно для некоторых машин корейского и японского производства).
Многие автомобилисты также иногда намеренно переносят разъем распиновку OBD2 в другое не всегда стандартное место, это может быть связано с ремонтом электропроводки или с защитой автомобиля от угона.

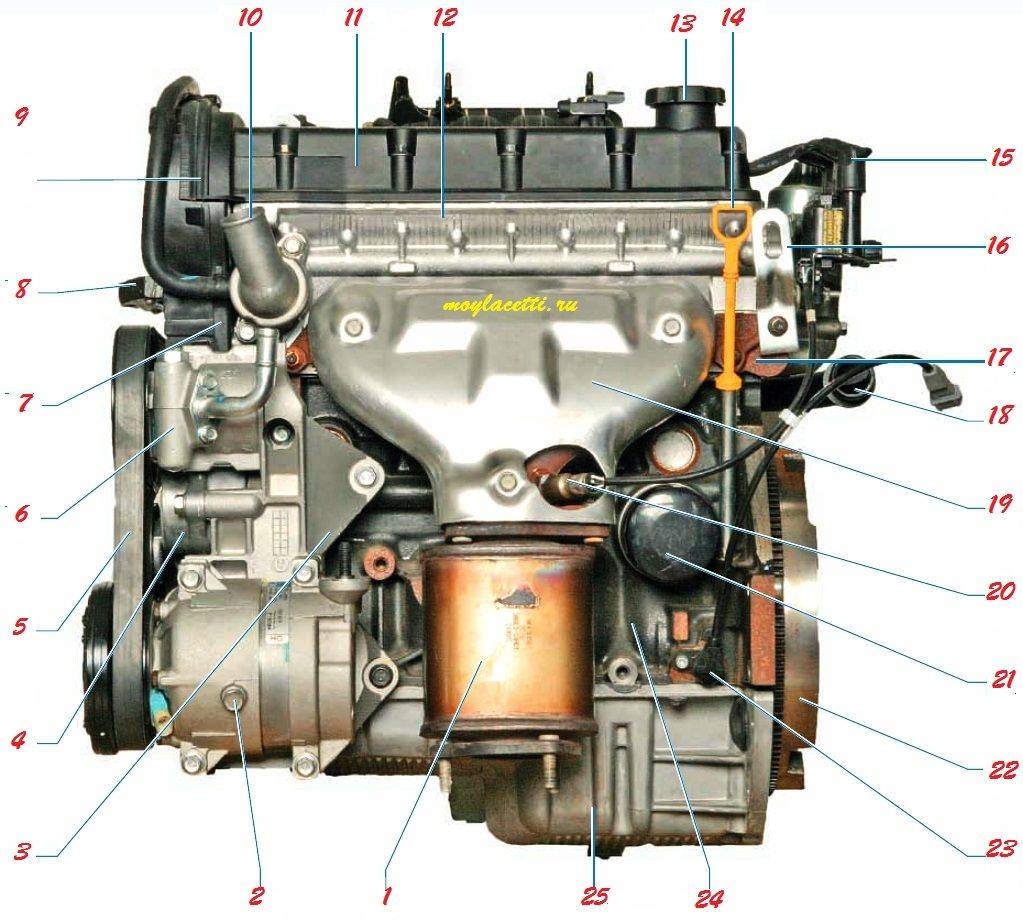

Двигатель Лачетти (вид спереди по ходу автомобиля)
1 — каталитический нейтрализатор отработавших газов; 2 — компрессор кондиционера; 3 — кронштейн навесных агрегатов; 4 — натяжное устройство ремня привода вспомогательных агрегатов; 5 — ремень привода вспомогательных агрегатов; 6 — насос гидроусилителя руля; 7 — задняя крышка привода ГРМ; 8 — кронштейн правой опоры силового агрегата; 9 — верхняя передняя крышка привода ГРМ; 10 — крышка термостата; 11 — крышка головки блока цилиндров; 12 — головка блока цилиндров; 13 — крышка маслозаливной горловины; 14 — указатель уровня масла (масляный щуп); 15 — катушка зажигания; 16 — рым; 17 — выпускной коллектор; 18 — подводящая труба насоса охлаждающей жидкости; 19 — теплозащитный кожух выпускного коллектора; 20 — управляющий датчик концентрации кислорода; 21 — масляный фильтр; 22 — маховик; 23 — датчик положения коленчатого вала; 24 — блок цилиндров; 25 — поддон картера.
