Как проверить генератор автомобиля

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

  1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
  2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверить снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Список деталей генератора и применимые к ним способы проверкиВизуальная проверкаПроверка мультиметромПроверка лампочкой
Щетки
Контактные кольца
Диодный мост
Регулятор напряжения
Статор
Ротор

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Неисправность генератора автомобиля относится к классу критических, при которых дальнейшая эксплуатация автотранспортных средств не допускается. Для выполнения проверки работоспособности генератора можно использовать мультиметр.

Проверяем генератор мультиметром

Сначала нужно протестировать исправность реле-регулятора. Реле-регулятор – это такое специальное устройство, которое поддерживает на постоянной основе наиболее подходящее значение напряжения, проходящего через приборы сети автомобиля. Так что, если происходит резкий скачек напряжения, именно реле-регулятор регулирует (пардон за тавтологию) его и снижает до нормального уровня.

Для проверки реле-регулятора мультиметром нужно завести двигатель машины. Далее, включаем мультиметр и устанавливаем режим для измерения напряжения, и измеряем напряжение на клеммах аккумулятора или на выходах генератора.

Нормальное значение составляет примерно 14 вольт с допустимой погрешностью в десятые доли вольта. Теперь понадобится упомянутая выше помощь. Нужно снова измерить напряжение, но теперь при нажатой педали газа. Изменение не должно быть больше половины вольта. Если мы видим большую цифру – реле-регулятор неисправно.

Проверки отдельных узлов генератора

Для получения более точных результатов можно провести проверку узлов в отдельности. Это делается мультиметром, настроенным на режим вольтметра или амперметра.

Проверка демонтированного генератора

При проверке диодного моста выясняют пригодность каждого диода. Для этого мультиметр выставляется в режим звукового сигнала и проводится тест в отдельности для диодов. Замер проводится на каждом элементе два раза, меняя местами щупы. Звук должен быть только в одном направлении. Если же сигнал слышно при прямом и обратном замерах, то диод является неисправным.

Замеры проводятся и со статором. Выявлять нужно пробои проводов на корпус. Присоединяется один щуп мультиметра к концу обмотки, а второй – к корпусу, в результате на экране должно быть бесконечное значение напряжения. Если же показания менее 50 кОм, то это – свидетельство пробоя. Визуальная проверка должна показать отсутствие прогаров или других видимых повреждений.

Разобранный генератор

На роторе замеры делаются также с помощью мультиметра. Показатель контролируется также в режиме «сопротивления» (омметра). Замеры необходимо проводить между контактными кольцами. В результате должно быть несколько Ом. Если же сопротивление стремится к нулевому значению, такая ситуация – признак поврежденной проводки.

Менять обмотку на роторе или статоре в домашних условиях – неэффективно. Придется заменить генератор полностью.

Для чего нужен автогенератор

Генератор обеспечивает электроэнергией приемники. Установленные в машине, такие элементы, как аккумулятор, системы освещения, отопления, кондиционер, компьютер и стереосистему. Генератор вырабатывает ток только тогда, когда двигатель машины работает.

Он состоит из 2-х базовых устройств: статора и ротора, или якоря. Первый — неподвижный, а второй — подвижный. В корпусе статора генератора размещены медные катушки, через которые проходит электрический ток. Работа двигателя транспортного средства через ремень автомобильного генератора активирует работу ротора. При его вращении, в статорных обмотках создается ток, используемый для работы внутренних систем авто и для зарядки АКБ.

Как проверить зарядку аккумулятора и работоспособность генератора мультиметром?

Для понимания процесса, рассмотрим устройство генератора

Поломка любого из компонентов приведет к нарушению работоспособности всего агрегата. Для начала проверяется механическая часть. Снимать генератор не требуется, достаточно снять со шкива приводной ручейковый ремень.

Прокрутите вал рукой, и убедитесь в том, что ротор свободно вращается в подшипниках. При критическом износе щеток, будет слышен характерный скрежет.

Затем проверьте целостность и крепление кабелей питания и управления. Если визуальный контроль не помог найти неисправность – предстоит проверка генератора мультиметром.

Для этой процедуры не нужен профессиональный прибор со множеством функций. Достаточно трех режимов: «прозвонка», «измерение сопротивления», «измерение напряжения».

Перезарядка аккумуляторной батареи

Не всегда генератор недозаряжает АКБ, достаточно часто случается, когда происходит перезаряд, то есть, генераторный узел вырабатывает напряжение свыше положенной нормы. Как правило, причиной перезарядки является неисправный регулятор напряжения, он не работает, как положено, и генератор продолжает вырабатывать ток при полностью заряженном аккумуляторе.

Без снятия генератора с автомобиля реле-регулятор проверяется точно так же, как и при недозарядке, только в этом случае мультиметр показывает напряжение бортовой сети при включенной нагрузке более 14,7 В (показания могут быть и еще выше, например, даже более 17 Вольт). Постоянный перезаряд опасен тем, что из-за него:

  • начинает закипать электролит в банках аккумулятора;
  • оголяются свинцовые пластины АКБ;
  • возникает сульфатация (разрушение пластин), аккумуляторная батарея становится неработоспособной;
  • из-за повышенного напряжения могут перегорать лампочки, выходить из строя электрооборудование, гореть предохранители.

Еще существует опасность взрыва аккумулятора, который происходит вследствие засорения отверстий в пробках аккумуляторных банок при кипящем электролите.

На многих автомобилях ВАЗ семейства «Классика» (в частности, на ВАЗ-2106) реле напряжения меняется достаточно легко, так оно располагается отдельно, находится рядом с передним крылом автомобиля. Реле-регулятор типа ВАЗ-2105 и 2107 размещено в самом генераторе, до него добраться немного сложнее, но замена его производится тоже несложно.

Генератор — это источник в строении автомобиля, отвечающий за подзарядку автомобиля во время работы двигателя. Этот элемент настолько важен, что без него невозможно ездить. Да, если сгорел генератор, можно ехать пока не разрядится аккумулятор. При появлении нестабильности работы генератора, аккумулятор (АКБ) быстро «садится». Для того, чтобы проверить работоспособность генератора не обязательно ехать в сервис, а можно проверить в домашних условиях.

  1. Причины выхода генератора из строя.
  2. Как проверить генератор?
  3. Видео.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

  1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
  2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
  3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
  4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
  5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

  1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
  2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
  3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
  4. Выход из строя или проблемы в работе регулятора.
  5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
  6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
  7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
  8. Различные повреждения кабелей зарядной сети.

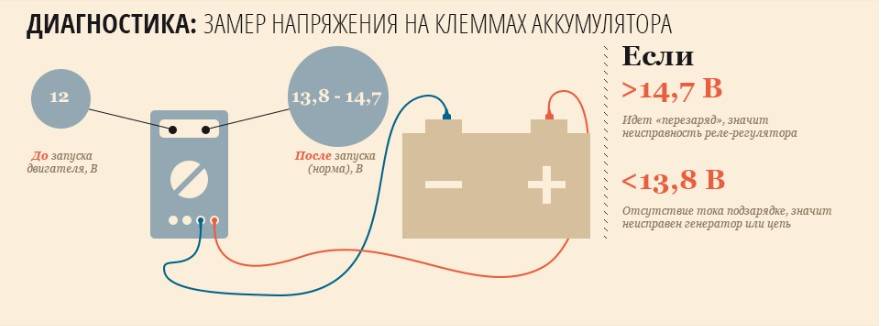

Схема замера напряжения на клеммах АКБ

Признаки неисправностей генератора

Если генератор автомобиля неисправен или работает со сбоями, это можно заметить по ряду признаков. Основным симптомом, как уже было сказано выше, это загорание или моргание значка в виде аккумулятора на панели приборов.

Еще на генератор обычно указывает постоянный разряд аккумулятора. Если владелец уверен в том, что АКБ исправна и заряжена, автомобиль не имеет других серьезных проблем по электрике, тогда причиной разряда  батареи является то, что генератор не заряжает аккумулятор.

Также на проблемы с зарядкой аккумулятора указывает недостаточно яркое свечение приборов, панель приборов тускнеет, особенно если увеличить нагрузку (включить фары, кондиционер и т.д.). В таком случае становится понятно, что автомобиль берет электричество от АКБ, то есть тока от генератора недостаточно.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Как разобрать генератор

После того как генератор снят. Его необходимо осмотреть внешне. На наличие трещин. Ротор должен свободно вращаться. При вращении не должны быть слышны скрипы и стуки. Если подклинивают подшипники. Это также приводит к потере зарядки генератора. Ротор в этом случае подтормаживает. Сила магнитного потока колеблется. В результате не создаётся требуемое напряжение.

Не должно быть радиального и осевого смещения ротора. Это также приводит к торможению вращения.

Разборка генератора начинается со снятия щеточного узла. На современных генераторах он выполнен совместно с реле регулятором.

Снятие щеточного узла

Для этого необходимо отверткой открутить два крепёжных винта. Снять реле регулятор вместе со щетками.

Если не сделать этого в первую очередь. Повредятся контактные кольца. Потому что угольные контакты прижимаются к ним пружинами. И при дальнейшем снятии задней крышки. Контакты зацепятся за кольца. И потянут их. В результате может произойти обрыв проводки.

Откручивание и снятие приводного шкива.

Шкив прикручен гайкой с большим усилием через гравер. Поэтому необходимо надёжно закрепить шкив. Для этого следует надеть на шкив старый приводной ремень. Плотно об жать его и сжать в тисках. Отвернуть гайку. При помощи съёмника стянуть шкив с вала. Без съёмника  снять шкив может не получиться. Потому что помимо того что он притянут гайкой. Вал на котором сидит шкив. Имеет коническую форму. Поэтому Шкив плотно сидит на шкиву

Демонтаж диодного моста

Блок с диодами крепится при помощи шурупов. К нему прикручены контакты от обмоток статора. После того как откручены все гайки Диодный блок следует демонтировать.

После того как снят диодный мост снимается статор

Снятие задней крышки генератора

Откручиваются крепежные болты и снимается задняя крышка генератора. В крышке встроен подшипник. Он будет удерживать крышку на своем месте. Чтобы снять крышку необходимо приложить равномерное усилие с противоположных сторон. И пытаться раскачать её. Чтобы подшипник вышел из своего посадочного места.

Снятие передней крышки с ротора

Более сложная задача снять переднюю крышку. Потому что подшипник напрессован на вал. А к корпусу с обратной стороны он закреплен при помощи специальной пластинки. При сборке сначала устанавливается подшипник. Затем вместе с крышкой напрессовывается на вал.

Поэтому при демонтаже передней крышки

Очень важно не повредить её съемником. Крышка хрупкая и легко ломается

Следует смазать место посадки подшипника проникающей жидкостью. Например WD-40.

Самый эффективный способ вы прессовки подшипника заключается в следующем.

 Необходимо установить на твердую поверхность деревянный брусок. Перевернуть вал ротора в низ. Держась за крышку ударить торцом вала по деревянному бруску. Метод сто процентный. Но не требует фанатизма. Желательно не  повредить резьбу на конце вала. Что бы не возникло затем проблем с накручиванием гайки. Удары не должны быть сильными. Может повредится крышка.

Несильные резкие удары постепенно вы прессуют подшипник с вала. Нельзя ударять по валу сверху даже через деревянный брусок. Потому что удар не будет наноситься строго по оси вала.  Не соосный удар не даст результатов, и затруднит снятие подшипника. К тому же возникает большая вероятность разрушения передней крышки.

Как проверить работу генератора мультиметром

Проверка
генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.

Проверка генератора мультиметром
Проверка генератора мультиметром

Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.

Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.

Проверка регулятора напряжения

Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.

Проверка диодного моста

Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.

Проверка диодного моста генератора
Проверка диодного моста генератора

Мультимер
устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.

Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.

Проверка обмотки генератора
Проверка обмотки генератора

Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.

Проверить
статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.

Причины недозаряда аккумулятора

Автомобильный аккумулятор является накопителем электроэнергии: во время работы двигателя он заряжается от генератора, а затем отдает свою энергию стартеру для запуска ДВС. Если аккумуляторная батарея не заряжается в полную меру, она не может обеспечить нормальную прокрутку стартеру, из-за этого возникают проблемы:

  • мотор не заводится или запускается с большим трудом;
  • при включении фар или других потребителей тускнеет свет на панели приборов;
  • машину приходится заводить различными непопулярными методами – с толкача, с буксира, с помощью прикуривания другим аккумулятором.

Когда идет недозарядка, контрольная лампа на панели приборов горит в половину накала, основные причины такого явления здесь следующие:

  • имеются повреждения в диодном мосте – пробит один из диодов;
  • неисправно реле-регулятор (РР);
  • изношены генераторные щетки, или они неплотно прилегают к кольцу на конце якоря (нет надежного контакта).

Регулятор напряжения (реле) чаще других деталей оказывается причиной данной неисправности, это одна из самых уязвимых деталей в электрической части машины. Чтобы проверить или заменить реле-регулятор, часто приходится снимать генератор целиком в сборе, но есть немало моделей авто, где снятие и замену РР можно выполнить на месте, без демонтажа генераторного узла.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
