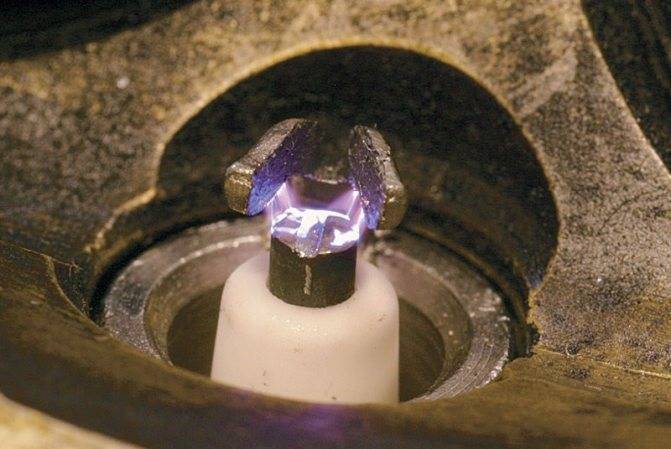

Проверка искры на инжеторном моторе

Возвращаем автомобиль к «жизни»

С тем, почему случается пропажа искры, пожалуй, всё предельно ясно. Теперь, не лишним будет рассмотреть порядок её возвращения. Реальность такова, что в большинстве случаев вернуть искру – дело несложное, заключающееся лишь в том, чтобы тщательно проверить поломанный автомобиль. Если быть точнее, то для нормализации искрообразования требуется:

  1. Во-первых, проверить искру на инжекторе описанным выше способом, убедиться в том, что она пропала, и, хотя бы косвенно, попытаться определить причину неисправности;
  2. Далее достаточно оценить сложившиеся обстоятельства и действовать, исходя из них. В качестве типовых ситуаций предлагаем рассмотреть решение следующих проблем:
    • свеча мокрая, наличие и сила искры неважны, нагар правильный (кирпичного цвета) – протираем деталь и вкручиваем обратно;
  3. свеча мокрая (не всегда) и нагар неправильный (белый или чёрный) – чистим, сушим деталь и пробуем запустить мотор, если результата нет, меняем свечу и разбираемся с проблемами в топливной системе (чистка инжектора, проверка ЭБУ и т.п.);
  4. свеча мокрая, искры полностью нет, цвет нагара не важен – пробуем сменить деталь, если результата нет, проверяем систему зажигания и работу инжектора.

В принципе, в теории особых сложностей в ремонте подобного рода нет. Несмотря на это, нередко он вызывает сложности в осуществлении у неопытных автомобилистов. Для решения таковых необходимо действовать в описанном выше порядке, ну а если что-то не выходит – лучше обратиться к профессионалам на СТО. Подобный подход к ремонту не только сэкономит время, но и гарантирует беспроблемную эксплуатацию автомобиля в дальнейшем.

Пожалуй, на этом наиболее важная информация по сегодняшнему вопросу подошла к концу. Надеемся, представленный материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

Это интересно: Технические характеристики 5A FE 1,5 л/105 л. с.

Проверка катушки системы зажигания на искру

Для диагностики работоспособности катушки следует извлечь провод из распределителя-прерывателя. Далее проверка осуществляется аналогично тестированию высоковольтных проводов, то есть провод подносят к металлической поверхности и крутят стартером. Наличие искры укажет в этом случае на неполадки распределителя зажигания, если искры нет, тогда проблема заключается в катушке.

Для начала следует проверить контакты распределителя. Указанные контакты могут окислиться, также возможны повреждения изоляции, неисправным может быть и сам ротор. Обнаружение проблем с ротором позволяет устранить неисправность путем его замены. Во время проверки катушки зажигания следует выявить возможные дефекты целостности обмотки, прогары и другие признаки того, что внутри происходит короткое замыкание.  Если такие признаки обнаружены, катушку следует заменить или произвести ремонт катушки зажигания.

Добавим, что наличие искры на свечах зажигания еще не означает, что автомобиль обязательно должен заводиться. Особенно это справедливо для инжекторных моторов, на которых выход определенных датчиков или ЭБУ из строя может сильно затруднить или сделать полностью невозможным пуск силового агрегата. В таких случаях искра есть, топливо подается, но двигатель все равно не заводится. Также отдельного внимания заслуживает замок зажигания, так как неисправности могут проявляться и в этом месте.

Теперь давайте подробнее рассмотрим способы проверки основных элементов системы зажигания. Для этого снова вернемся к катушке. Как уже было сказано, наиболее частой причиной неисправности является поврежденная обмотка. Затем происходит пробой изоляции и возникает короткое замыкание

Еще важно понимать, что катушка может выйти из строя по причине перегрузок. Такие повышенные нагрузки возникают в результате проблемных свечей или свечных проводов.  Для диагностики следует:

  • поставить автомобиль в сухой парковочный, ремонтный или другой бокс. Можно также воспользоваться гаражом. Главное, чтобы влажность не была слишком высокой;

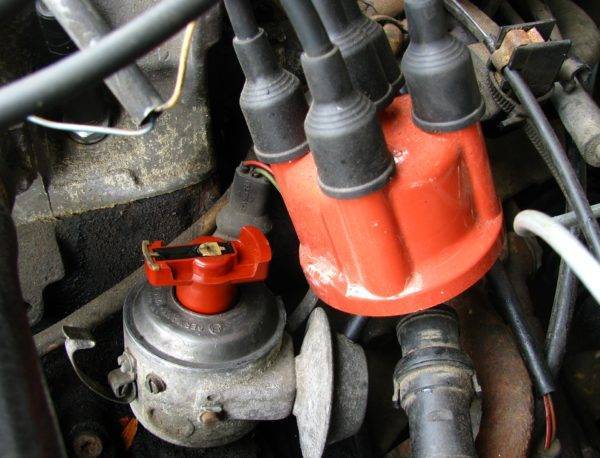

  • далее понадобится очистить от загрязнений крышку трамблера, после чего указанная крышка подлежит снятию;
  • затем нужно провернуть коленвал двигателя так, чтобы контакты распределителя оказались замкнутыми;
  • теперь можно включить зажигание и поднести высоковольтный провод трамблера к «массе» на 3-7 мм;

После оценки искры можно принять решение о том, нужно ли менять катушку зажигания

Обратите внимание, ремонт данного элемента зачастую представляется нецелесообразным. Также во время установки новой запчасти следует точно придерживаться соблюдения необходимой полярности

Если этого не сделать, тогда новая деталь быстро придет в негодность после неквалифицированной установки. Отметим, что в автосервисах для проверки катушек используется специальный стенд. Такое оборудование позволяет проверять катушку с учетом различных режимов работы.

Чтобы проверить искру на свечах зажигания в том случае, если распределитель исправен и нет проблем с состоянием высоковольтных проводов, нужно выкрутить свечи из двигателя. Помимо контактов следует смотреть на нагар, степень замасливания электродов и т.п. Для нормального искрообразования загрязнения нужно отчистить. Также следует проверять зазор между электродами, который обычно в норме составляет от 0.7 до 0.9 мм. Если зазор нарушен, тогда можно аккуратно подогнуть боковой электрод. Такой способ является временной мерой, но позволяет проехать в отдельных случаях от нескольких десятков до сотен километров без «троения» двигателя в случае неполадок со свечей зажигания.

Также добавим, что для проверки свечей существуют специальные устройства-пистолеты. Обычно такие решения присутствуют в наличии у продавцов свечей зажигания в автомагазинах или на автомобильных рынках. Если есть такая возможность, тогда свечи можно проверить на подобном оборудовании.

Поиск и устранение поломки

Причинами того, почему не работает 1 и 4 цилиндр ваз 2114, могут быть:

  1. Свечи.
  2. Провода.
  3. Модуль зажигания.
  4. Блок управления.

О том, как выполнить проверку свечей, мы говорили выше, поэтому сразу перейдем к проводам. Для проверки понадобится тестер (мультиметр), при помощи которого следует проверить все высоковольтные провода (мерить следует в режиме омметра).

Сопротивление вех четырех проводов должно быть примерно одинаковым и при этом не превышать 200 кОм. В случае, если сопротивление значительно выше указанного либо сопротивление некоторых проводов сильно отличается от сопротивления других, то их следует заменить на аналогичные.

В случае, если провода исправны, переходим к проверке модуля.

Чтобы его проверить, следует воспользоваться автодиагностическим сканером, соединяемым с ноутбуком или смартфоном (соединение может проходить при помощи каналов блютус, вай-фай либо через провод USB).

Результаты тестирования сканер выводит на экран мобильного устройства при помощи стандартизированных кодов.

Наиболее частые из них (говорящие о том, что модуль зажигания испорчен) — следующие:

  • Р3000, Р3001, Р3002, Р3003, Р3004 — нет искры в цилиндрах (последняя цифра равна номеру цилиндра). В нашем случае должны быть сигналы Р3001 и Р3004;
  • Р0351 — произошел разрыв внутри модуля зажигания на обмотках, отвечающих за 1 и 4 цилиндры;
  • Р0352 — тоже самое, но обрыв произошел на обмотках 2 и 3 цилиндров.

Если в результате сканирования были обнаружены указанные выше ошибки, значит модуль перегорел, и его следует заменить на новый (поскольку он не является ремонтопригодным компонентом).

Что делать, если нет искры?

Если искры нет — проверьте наличие «плюса» клемме катушки, когда ключ зажигания включен. Это можно сделать с помощью мультиметра, переведя его на измерение постоянного напряжения (DC).

Если напряжение есть — проблема связана со схемой запуска катушки (датчик положения коленвала, модуль зажигания, провода и т. п.).

Если на катушке нет напряжения — проблема в схеме питания (ключ зажигания, провода, соединения).

Если на катушку подается напряжение, проблема может быть в плохом выходном проводе высокого напряжения от катушки к распределителю, микротрещинах на крышке катушки, трещинах или углеродных дорожках внутри крышки распределителя или на бегунке.

Использование сканера

Если у вас есть диагностический прибор, подключите его к диагностическому разъему автомобиля и смотрите сигнал оборотов при запуске двигателя. Нет сигнала? Проблема заключается в плохой работе сигнального датчика распределителя зажигания (на двигателях с трамблёром), неисправности приводного механизма распределителя (обычно для пластиковых передач), неисправности ДПКВ (на двигателях без распределителя), неисправности проводки (обрыв, короткое замыкание, окисление контактов).

Если загорается Check Engine, используйте диагностический сканер для считывания кодов неисправностей, связанных с зажиганием. Любые коды, относящиеся к катушке (P0351 − P0358), потребуют проверки катушки. Коды пропусков зажигания говорят о том, что нужно проверить свечи зажигания и/или их провода.

Проверка катушки зажигания

Катушки зажигания в системах зажигания DIS (Distributorless Ignition System — система зажигания без распределителя) функционируют так же, как и в обычных системах зажигания, поэтому испытания по существу такие же.

Но симптомы, вызванные слабой или неисправной катушкой, будут ограничиваться одним или двумя цилиндрами в системе зажигания DIS, а не всеми цилиндрами в двигателе с распределителем и одной катушкой.

Большинство проблем с запуском DIS вызваны плохим датчиком положения коленчатого вала.
Многие системы DIS используют «холостую искру», когда одна катушка зажигает две свечи, которые расположены друг напротив друга в порядке зажигания. В других, в том числе в новых системах с катушкой на проводе зажигания, для каждой свечи предусмотрена отдельная катушка.

Отдельные катушки DIS тестируются по существу так же, как и с эпоксидным заполнением (квадратного типа). Сначала отсоедините все провода. Установите мультиметр в режим измерения сопротивления в самый нижний диапазон. Подключите прибор к первичным клеммам катушки зажигания и сравните сопротивление первичной обмотки с данными в спецификации (обычно менее 2 Ом).

Затем подключите мультиметр к вторичной обмотке и сравните показания с паспортными данными (обычно 6000–30 000 Ом). Если показания выходят за пределы указанного диапазона, катушка неисправна и требует замены.

Если измерение вторичного сопротивления катушки DIS затруднено из-за расположения, попробуйте отсоединить провода от свечей зажигания и измерить вторичное сопротивление через штекера проводов, а не через клеммы катушек. Просто не забудьте добавить к полученным показаниям максимум 8000 Ом сопротивления проводов.

Свечи

На внешний вид искры, ее цвет, оказывает влияние и сама свеча, ее состояние.

Таблица: состояние и внешний вид свечей

Состояние свечиРасшифровка
Нормальная свеча — цвет отложений на изоляторе (юбке центрального электрода) светло-коричневый или кофейный; нагар и отложения минимальны. Полное отсутствие следов масла. Умеренное выгорание электрода.Владельцу данного мотора можно только позавидовать, и есть чему — это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.
Центральный электрод покрыт бархатисто-черным нагаром — сухой копотью. Типичный пример свечи от двигателя с повышенным расходом топлива.Богатая воздушно-топливная смесь — неисправность инжектора — сбой в работе системы управления двигателем (например, отказ или неверные показания кислородного датчика), неисправность механизма привода воздушной заслонки, засорение воздушного фильтра.
Цвет электрода от светло-серого до белого. Пример чрезмерно бедной воздушно-топливной смеси.
Юбка центрального электрода свечи имеет характерный красноватый оттенок, этот цвет можно сравнить с цветом красного кирпича.Это покраснение вызвано работой двигателя на топливе содержащем избыточное количество присадок имеющих в своем составе металл. Длительно использование такого топлива приведет к тому, что отложения металла образуют на поверхности изоляции токопроводящий налет, через который току будет легче пройти, чем между электродами свечи, и свеча перестанет работать. Такой налет на свече наиболее характерен при применении маргенцевых добавок в бензин, которые используются для повышения октанового числа топлива
Ярко выраженные следы масла — черный маслянистый нагар, особенно, в резьбовой части. Как правило, это указывает на неправильный температурный режим в сторону недостаточной температуры свечи или же — на попадание моторного масла в цилиндр. Возможные неисправности: неправильный подбор свечи (слишком «холодная» свеча), износ направляющих втулок клапанов, маслосъемных колпачков, поршневых колец. Налицо повышенный расход масла. В первые минуты работы двигателя, в момент прогрева, характерный бело-синий выхлоп.
Центральный электрод и его юбка покрыты плотным слоем масла смешенного с каплями не сгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре.Причина этого — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель «троит» уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один — ремонт.
Полное разрушение центрального электрода с его керамической юбкой.Причиной данного разрушения мог стать один из перечисленных ниже факторов: длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание, и — просто бракованная свеча. Симптомы работы двигателя такие же, как в предыдущем случае. Единственное на что можно надеяться так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе тоже не избежать ремонта головки блока цилиндров.
Разрушение керамического изолятора.Причины возникновения : резкое изменение температуры, например при охлаждении свечи, выкрученной с горячего мотора, в холодной воде. В некоторых случаях разрушение может быть вызвано дефектом самой свечи (брак или подделка), либо механическим повреждением, например в результате падения
Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы.Причина этого нароста — сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синее дымление, запах выхлопа похож на мотоциклетный.
Забрызгивание свечи бензином.Часто происходит из-за неисправности инжектора. Зимой может происходить из-за того, что бензин, попавший в камеру сгорания, не успевает испариться и оседает на свечах зажигания и стенках цилиндров.

Проверка модуля с помощью тестера

Модуль на инжекторе не относится к узлам, постоянно ломающимся или доставляющим неприятности. Однако в ряде случаях проблемы с ним отмечаются. К примеру, при повреждениях обмотки наблюдается пробой слоя изоляции, что в итоге приводит к КЗ. Также бобина (модуль) легко может выйти из строя, если будут неисправны свечи или бронепровода.

Это простой вариант проверки. Нужно взять тестер, один из его выводов соединить к контакту модуля с маркировкой А, а другой конец – к массе (любой части кузова авто). Запустить мотор, и посмотреть на показания тестера.

  1. Модуль полностью исправен, если прибор показывает 12 В.
  2. Все другие значения, вплоть до их отсутствия свидетельствуют о неисправностях (рекомендуется также проверить предохранители).

Статья в тему: Оборудование для шиномонтажа: правила выбора

Дополнительные моменты для электронного зажигания

Если вы являетесь счастливым обладателем БСЗ на Ваз 2106, то после всех предыдущих шагов можно обратить внимание на следующие моменты:

Некоторые владельцы бесконтактных систем также на всякий случай возят с собой свою предыдущую контактную систему зажигания, которая стояла перед заменой. Это позволит в дороге в случае возникновения неисправности на время поставить ее обратно и доехать до автосервиса, что очень удобно.

Как видите, если нет искры на Ваз 2106, исправить это достаточно несложно. Главное знать, где искать.

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится, причины:

На катушку зажигания не поступают сигналы тока; в карбюратор не доходит топливо; ток с катушки зажигания не попадает в трамблер; причина нет искры с катушки зажигания; между электродами свечи не проходит искра; в камеру сгорания не попадает топливная жидкость; сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен

Уделите внимание катушке зажигания

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

Снижение интенсивности работы двигателя; проблемы в запускании двигателя; резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля; увеличение затрат топлива.

Совет 1: Как проверить искру

  • Как проверить искру
  • Как усилить искру
  • Как восстановить искру на ВАЗ 2109

Сначала нужно определить причину отказа. Как правило, для запуска двигателя нужно топливо, воздух и искра, которая воспламенит топливовоздушную смесь в цилиндрах двигателя. Если воздушный фильтр в порядке и смесь топлива с воздухом поступает во впускной коллектор, самое время проверить систему зажигания. Проверить искру самостоятельно можно и нужно, не откладывая этот процесс в «долгий ящик», а вернее до визита на СТО.

Проверка заключается в следующем: с помощью свечного ключа необходимо вывернуть свечи зажигания из головки блоков цилиндров и внимательно их осмотреть

Первое, на что нужно обратить внимание, – это зазор между центральным и боковым электродами свечи. Он должен соответствовать значениям от 0,7 до 0,9мм

Если зазор больше, необходимо подогнуть боковой электрод, если меньше – отогнуть. Также обращаем внимание на состояние свечей: нагар также может рассказать о режиме работы двигателя. Для проверки искры нагар необходимо удалить с помощью мелкой наждачной бумаги.

Чтобы провести проверку самостоятельно, можно связать все свечи проволокой в ряд и свободный конец проволоки заземлить на «массу» автомобиля, надеть на свечи наконечники высоковольтных проводов. После этого с помощью стартера начинаем прокручивать двигатель и наблюдаем за образованием искры между электродами свечи. Ее вид и цвет также могут о многом рассказать. Если искра слабенькая на всех свечах или отсутствует вообще, то, скорее всего, вышел из строя электронный коммутатор. Если искра есть, но на всех или на отдельной свече она разная, проблема может быть в следующем:

  • пробой высоковольтного провода от распределителя к свече;
  • бегунок распределителя (трамблера) имеет дефект или выработку;
  • неисправна свеча;
  • неустойчивый контакт в наконечнике провода.

Если удалось на свечах проверить искру самостоятельно и в результате проверки установить, что она отсутствует, можно заодно протестировать и работу катушки зажигания. Для этого необходимо установить на одной свече зазор в 2-4 мм и провернуть двигатель стартером. Если на этой свече искры тоже не будет, то катушка зажигания неисправна. В машинах с карбюраторным двигателем ее достаточно заменить, тогда как в автомобилях с инжекторной системой впрыска необходимо проверить и электронный коммутатор, который может выйти из строя.

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Демонтаж СЗ перед диагностикой

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

Проверка мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео — Дмитрий Мазницын).

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

  1. СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
  2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
  3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео — Наиль Порошин).

Немного об её устройстве

Деталь используется во всех видах устройств зажигания, контактном, бесконтактном, электронном. Представляет собой повышающий трансформатор с двумя обмотками. Одна низковольтная, а вторая повышающая. Их наматывают на железный сердечник. Низковольтная обмотка наматывается толстым проводом, может иметь примерно 150 витков. Для высоковольтной обмотки их число может колебаться от 15 до 30 тысяч витков, наматывают тонким медным проводом.

Они помещены в герметичный корпус, заполненный трансформаторным маслом. Один вывод первичной обмотки подключается к контакту трамблёра, второй соединяют с источником бортового напряжения. К нему подключен один из выводов высоковольтной обмотки. Второй вывод подключен к выходной клемме на корпусе из материала, который не проводит электрический ток. Конструкция и внешний вид этой детали для разных типов зажигания отличаются между собой.


Фотография показывает прибор инжекторных двигателей

Эти изделия изготавливают индивидуальным или сдвоенным типом конструкции. Индивидуальное устройство устанавливается на каждую свечу двигателя. Сдвоенная катушка выдаёт искру одновременно на две свечи двух цилиндров, находящихся в ВМТ такта сжатия. В одном из них будет вспышка топливовоздушной смеси, а во втором получится простой искровой разряд. Установка на свечи производится так, один вывод одевается на выводной контакт свечи, вторую свечу подключают проводом высокого напряжения.

В последнее время получили широкое распространения блоки, в которых двух выводные конструкции объединены единым узлом, как показано на фотографии. Их называют уже четырёх выводной катушкой.

Фотографии индивидуальной катушки зажигания

Проверка искры на модуле зажигания

Бывалые и достаточно опытные водители знают, что троение двигателя и проблематичный пуск мотора довольно часто связан с искрой. А точнее с её отсутствие на свечах зажигания.

Потому каждый владелец автотранспортного средства с инжекторным двигателем обязан знать, как проводится проверка даже в экстремальных полевых условиях. Самым правильным решением будет покупка новых качественных свечей, которые комплектом всегда находятся в бардачке автомобиля.

Снимая с модуля провода-высоковольтники, рекомендуется предварительно маркером нанести на них порядковые номера. Это не даст вам запутаться в процессе обратной сборки.

Если со свечами всё хорошо, а провода также целые, наверняка причина неисправности заключается в модуле. Чтобы убедиться в этом наверняка, можно воспользоваться методом подмены. То есть на место вероятно неисправного модуля устанавливается другой модуль, предназначенный для автомобиля такой же марки и модели. Если проверка показала, что ваш модуль вышел из строя, поскольку с новым всё работает отлично, останется только приобрести новое устройство.

При работе с высоковольтниками, свечами и модулем, обязательно используйте инструменты, на которых предусмотрены изолированные ручки. Дополнительно рекомендуется держать под рукой комплект диэлектрических перчаток.

Чтобы винить во всём модуль зажигания, у вас должны быть соответствующие основания. Есть несколько проявлений или признаков неисправностей, характерных для инжекторного двигателя именно в случае возникновения проблем с этим модулем. Здесь речь идёт о следующих симптомах:

  • наблюдается прерывистая работа силовой установки, когда двигатель на холостых оборотах;
  • заметно падает мощность;
  • дефицит мощности особенно сильно проявляется, когда водитель пытается резко ускориться;
  • цилиндры, расположенные рядом друг с другом, работают неправильно.

Также в процессе движения на приборной панели может загораться предупредительная лампа о необходимости проверить двигатель.

Если один или сразу несколько из озвученных симптомов проявляются на практике в процессе эксплуатации вашего транспортного средства, следует насторожиться и морально подготовить себя к тому, что в ближайшее время придётся потратить достаточно солидную сумму денег. Новый модуль стоит не так дёшево, потому автомобилисты не могут радоваться, даже если им удалось обнаружить источник неприятностей, и им оказался модуль зажигания.

https://www.youtube.com/watch?v=ZFJTiLZWSu0

К диагностике модуля рекомендуется приступать только в том случае, когда вы точно исключили всё остальные возможные причины отсутствия искры в системе зажигания.

В этой ситуации наиболее информативная, но при этом достаточно простая проверка искры на инжекторе заключается в использовании тестера. Один щуп идёт непосредственно на контакт, который промаркирован буквой А на разъёме модуля зажигания, а второй щуп подключается к массе. Далее запускается двигатель путём поворота ключа в замке зажигания.

Если при запуске двигателя на вольтметре или мультиметре в режиме вольтметра показывается значение в 12 Вольт, тогда можно говорить об исправном и рабочем состоянии модуля зажигания. То есть менять его или ремонтировать нет никакой необходимости.

Но когда напряжение на измерительном приборе отсутствует, тогда нужно искать причину. Не исключено, что модуль не работает из-за банального выхода из строя предохранителя. Обязательно загляните в блок предохранителей, сверьтесь с руководством по эксплуатации и проверьте состояние плавкого элемента предохранителя, ответственного за модуль зажигания.

В случае выхода из строя модуля, ремонтировать его практически не имеет смысла. Зачастую рекомендуется приобрести новое устройство с аналогичными характеристиками, и установить его на место старого. Поскольку модуль является довольно дорогостоящим устройством, не спешите тратить деньги и покупать его, пока не удостоверитесь в его полной виновности.

Замена свечей

Существуют свечи зажигания (СЗ) и накаливания (СН). Первые используется для бензиновых двигателей, вторые — дизеля.

Признаки неполадок СЗ:

  • ДВС плохо запускается;
  • мотор “троит” (плохо разгоняется, не хватает тяги и “мощей”);
  • увеличился расход горючего;
  • в выхлопе увеличилась доля углекислого газа;
  • снижена динамика мотора.

Для СН перечень такой:

  • трудно запустить автомобиль в холод;
  • на холостых ДВС работает неравномерно;
  • белый дым из выхлопной трубы;
  • отказ индикатора спирали.

Замену элементов вы можете сделать самостоятельно или доверить ее опытным сотрудникам автосервиса.

Как проверить наличие искры?

Чтобы убедиться, что двигатель не запускается из-за отсутствия искры, вы можете выполнить одно из следующих действий.

Если на свечи зажигания приходят провода, отсоедините один из них от свечи и поместите конец провода рядом с металлической поверхностью на двигателе. Вставьте небольшую крестообразную отвертку, небольшой болт или гвоздь в конец провода (наконечник), чтобы обеспечить токопроводящий путь. Затем покрутите двигатель и проверьте искру между отверткой, болтом или гвоздём в наконечнике свечного провода и корпусом двигателя. Если искры нет, значит проблема с зажиганием.

Еще один вариант. Отключите свечной провод и вставьте в него старую свечу или тестер зажигания. Поместите свечу зажигания на металлическую поверхность двигателя или заземлите тестер свечи зажигания. Затем покрутите двигатель. Отсутствие искры указывает на проблему с зажиганием.

Если у вас на каждую свечу приходит своя катушка зажигания, отсоедините одну из катушек от свечи и вставьте старую свечу зажигания, тестер свечей или отвертку в конец катушки. Заземлите свечу или тестер свечи на двигатель, затем проверните двигатель и проверьте искру. Отсутствие искры говорит о проблеме с зажиганием.

Видео о том, как проверять искру на инжекторном двигателе:

Распылите немного аэрозоли «Быстрый старт» в дроссельную заслонку (ВНИМАНИЕ: жидкость «Быстрого старта» чрезвычайно огнеопасна!). Затем проверните двигатель

Если двигатель запускается — у вас нет проблем с зажиганием. Незапуск двигателя связан с топливом.

Как устроена

В общем случае, катушка зажигания представляет трансформатор или автотрансформатор (трансформатор с одним общим контактом). Первичная обмотка выполнена толстым медным проводником с лаковой изоляцией, и содержит, как правило, от 100 до 200 витков. Вторичная обмотка выполнена более тонким проводом, так как через нее протекают меньшие токи. Количество витков в ней – от 20000 до 30000 тысяч.

Упрощенно катушку для контактной схемы зажигания можно представить в виде:

Здесь: 2 – катушка зажигания, 1 – аккумуляторная батарея. При вращении двигателя движется кулачковый механизм 5, установленный в трамблере, который размыкает контакты 4. Во время короткого размыкания через первичную обмотку катушки зажигания 2 протекает большой ток, который наводит высокую индукцию во вторичной обмотке. Высоковольтный импульс поступает на зазор свечи зажигания 3.

Такие схемы зажигания использовались в автомобилях вплоть до начала 90-х годов. Основной недостаток таких схем – подгорание электрических контактов 4, так как через них протекает большой ток. Многие автолюбители дополняли схему электронным усилителем подобно схеме:

В такой схеме основную токовую нагрузку принимает на себя усилительный транзистор Т1, через прерыватель Пр протекает небольшой ток, он не разрушается.

С 80-х годов большинство производителей стали использовать коммутаторы в электронных системах зажигания. Вместо прерывателей применялись более надежные датчики Холла, электромагнитные датчики, оптоэлектронные датчики. Такие датчики намного долговечнее коммутируемых, в процессе их эксплуатации угол зажигания не меняется в процессе работы, как в контактных.

Схема зажигания ВАЗ 2110 приведена на рисунке:

На схеме: 1- контактная группа замка зажигания, 2 – катушка зажигания, 3 – коммутатор, 4 распределитель зажигания.

В настоящее время работу катушек зажигания контролирует блок управления двигателя. Коммутатор (усилитель зажигания) в некоторых моделях встроен в блок управления двигателем.

Так как вероятность пробоя управляющих транзисторов достаточно высока, чтобы упростить ремонт автомобиля, во многих случаях электронный коммутатор встраивается конструктивно в катушки зажигания. Однако, это усложняет контроль их работоспособности. Иногда при исправной катушке ее приходится менять, поскольку она конструктивно неотделима от коммутатора.
