Как самому отрегулировать клапана на двигателе

Необходимые инструменты

Если вы – автовладелец со стажем, то, вероятнее всего, вы уже сталкивались с этой процедурой. Несложной, но требующей большой внимательности и аккуратности. Применительно к мотоблокам регулировка зазоров отличается незначительно. В число инструментов, необходимых для выполнения регламентных работ, входят:

  • набор щупов;
  • отвёртка с плоским наконечником;
  • накидной ключ.

В большинстве случаев этого нехитрого набора будет достаточно. Возможно, в процессе работы понадобятся вспомогательные инструменты, например, пассатижи.

Главное – не заниматься самодеятельностью. Многие владельцы устанавливают зазоры, отличающиеся от паспортных, руководствуясь при этом одними им известными соображениями. Мы настоятельно рекомендуем придерживаться значений, указанных в руководстве по эксплуатации вашей модели мотоблока.

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм.  Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

  1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
  2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
  3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
  4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
  5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
  6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
  7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
  8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
  9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
  10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
  11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
  12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Зазор клапанов и регулировочные шайбы

На моторах, которые предполагают регулировку зазора при помощи специальных регулировочных шайб, выставить тепловые зазоры проще. Стандартные допуски на таких ДВС до трех раз больше. Например, на моделях ВАЗ с регулировочными шайбами для впускных клапанов рекомендуемым является зазор 0.2-0.25 мм, для выпускных этот показатель составляет 0.3-04 мм.

Получается, если щуп 0.15 мм не проходит в зазор между шайбой и распределительным валом или же щуп 0.25 мм. свободно проходит в зазор, тогда требуется регулировка впускных клапанов. Что касается группы выпускных, тогда проверка одинакова, только следует ориентироваться на значения 0.3 и 0.4 мм.

Теперь перейдем к регулировкам. На моделях ВАЗ процедура выполняется при помощи специнструмента, который крепится посредством стандартных гаек и шайб на шпильках крепления крышки ГБЦ. Далее вал проворачивается до того момента, пока кулачок регулируемого клапана не будет «смотреть» вверх. Затем необходимо удалить моторное масло, которое будет находиться возле толкателя. Для этого подойдет обычный шприц. Удаление масла позволит облегчить процесс выставления толкателя, а также станет удобнее доставать шайбу.

Далее понадобиться повернуть толкатель таким образом, чтобы открылся вырез прямоугольной формы. Для этого можно использовать шило, также подойдет отвертка. После этого следует нажать на рычаг специнструмента, после чего толкатель «утопится». Благодаря данному действию станет возможным установить между бортом и распределительным валом стопор. Теперь остается поддеть шайбу при помощи все того же шила или отвертки. Окончательно извлечь шайбу можно пинцетом.

Обратите внимание, во время проведения данной процедуры следует соблюдать осторожность. Дело в том, что если фиксатор толкателя соскочит, тогда существует большой риск получить травму конечностей. По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом

По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

Теперь нужно подобрать новые шайбы по толщине или оценить состояние старых. Новые шайбы маркируются на внешней поверхности. Для начала следует измерить снятую шайбу при помощи микрометра. Если износ в пределах нормы, тогда можно оставить элемент и перейти к другим клапанам. Сильный износ регулировочной шайбы потребует замены детали, которая подбирается из имеющихся новых шайб с учетом требуемой толщины на основе проведенных ранее измерений снятого элемента. Завершением процесса регулировки считается установка новой шайбы. Шайбы ставятся в толкатель так, чтобы маркировка оказалась внизу. После специнструментом снова «утапливается» толкатель, после чего осуществляется извлечение фиксатора.

Как отрегулировать клапана?

Как правильно отрегулировать зазоры клапанов

Многие автовладельцы стараются отрегулировать клапаны самостоятельно без обращения в службы технического обслуживания. Устанавливать размеры зазоров нужно на двигателе в холодном состоянии, поскольку заводские настройки производились именно на холодном металле. В этом случае он не изменяет свои размеры, и они остаются стандартными. Стоит отметить, что делать регулировку клапанов стоит точно по рекомендациям и инструкции, в противном случае зазоры будут настроены неправильно. Сначала производится установка поршня цилиндра в мертвую точку такта сжатия вверху. Зазор цилиндра будет определен регулировочным щупом. Это обеспечит закрытие обоих клапанов, а также качание коромысла в установленных пределах зазора. Производители обычно наносят метки, по которым можно установить поршень в такое положение. Сама регулировка производится с помощью поворота винтов коромысел в нужные стороны. Поворачивать коленвал по звездочке необходимо только по часовой стрелке. Многие наносят свои метки для определения положения каждого из цилиндров. Метки должны совпадать на подшипнике и коленвале. Далее необходимо освободить контргайку на болте или винте. Зазор необходимо установить до предела, в данном случае которым является щуп. Затем необходимо зафиксировать положение путем затягивания гайки. Делать это следует аккуратно, учитывая силу затяжки, поскольку можно сбить установленный зазор. Для проверки зазора нужно просунуть щуп, он должен пройти, но с усилием. Если же щуп не прошел, нужно повторить регулировку.

Проводить регулировку клапанов нужно поочередно в том порядке, в котором работают цилиндры в автомобиле, и предельно аккуратно.

Коленвал поворачивается только за пусковую рукоятку (ручку кривого стартера), либо за винт крепления шкива привода генератора и только по часовой стрелке. Здесь обязательно нужен щуп или специальный инструмент для регулировки клапанов. В специальных книгах по ремонту двигателя полностью описана процедура регулировки. Еще одной особенностью является установка зазора на впускных и выпускных клапанах. Клапан регулирования давления наддува имеет зазор, отличный от выпуска газов. Кроме того, для разных цилиндров может быть необходим разный зазор. Все это описано в руководстве по ремонту автомобиля.

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвалаВыпускной клапанВпускной клапан
40-5013
220-23052
400-41086
580-59047

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

Печать

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

  1. Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
  2. При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
  3. Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
  4. Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
  5. Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
  6. Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
  7. Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
  8. Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
  9. Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
  10. Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
  11. Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
  12. На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Последствия увеличенных зазоров клапанов

Измерение зазоров клапанов

При работе двигателя детали газораспределительного механизма сильно нагреваются. Из-за этого происходит линейное увеличение их размеров

Поэтому при сборке важно соблюдать тепловой зазор клапанов, компенсирующий такое увеличение. Это позволит предотвратить повышенное трение между деталями

Но увеличенные зазоры клапанов не позволяют приводному механизму (в который входят распредвал, коромысла, толкатели и т.д.) открывать их на требуемую величину. Рассмотрим, к чему это приводит.

Недостаточно открытый впускной клапан будет препятствовать наполнению камеры сгорания топливной смесью, что отрицательно скажется на мощности мотора. Выпускной же в такой ситуации помешает удалению продуктов сгорания, из-за чего на деталях появляется нагар, который отложится на:

  • днище поршня и поверхности камеры сгорания, ухудшая теплоотвод и тем самым будет способствовать перегреву деталей;
  • свече зажигания бензинового двигателя или свече накаливания дизельного, которые из-за этого выйдут из строя преждевременно;
  • рабочей поверхности (фаске) клапана и его седла, что помешает плотному их прилеганию друг к другу и вызовет снижение компрессии в цилиндре.

Вдобавок, большие зазоры клапанов увеличивают ударную нагрузку взаимодействующих деталей и могут спровоцировать:

  • наклёп верхних торцов клапанов;
  • деформацию сёдел;
  • поломку пружин;
  • повреждение толкателей;
  • поломку коромысел.

Уменьшенные зазоры клапанов двигателя могут воспрепятствовать плотному прилеганию последних к сёдлам, вследствие того, что “удлинившийся” от нагрева клапан будет отжат от седла толкателем. В таком случае значительно перегретая кромка выпускного может обгореть. Кроме того, закономерно снижается компрессия.

Разрегулировка и последствия

Когда тепловой зазор клапана изменяется в процессе длительной эксплуатации или же при поломке отдельных элементов системы, ощутимо снижается коэффициент полезного действия двигателя и ресурс деталей. Также это сопровождается повышенным расходом топлива и характерным стуком в подкапотном пространстве. Если, к примеру, зазор больше нормы, элемент не может открываться полностью, и это способствует падению мощностных характеристик. Подгорание клапана и его седла возможно в случае очень маленького зазора. В любом случае эти неисправности плохо действуют на реакцию двигателя при нажатии на педаль акселератора.

Как отрегулировать клапана, если стоит ГБО

Когда двигатель работает на жидком топливе, температура клапанов достигает 350, а «тарелок» — 900 градусов. При использовании в качестве топлива газа, данный параметр вырастает на 50-70 градусов. Такое повышение само по себе неопасно: клапан не прогорит и не разрушится.

Гораздо больший риск представляет неправильная регулировка системы питания, когда образуется обедненная смесь. В этом случае температура на поверхности клапанов повышается на 200-250 градусов, что ведет к прогоранию клапанов. Вывод: использование газа для ГРМ не опасно, а вот за качеством смеси нужно смотреть.

Насколько важна правильно произведённая регулировка клапанов

Как и его старший собрат-трактор, мотоблок состоит из нескольких самостоятельных единиц:

  • двигателя;
  • ходовой системы;
  • трансмиссии;
  • системы питания; рулевого управления.

Все они связаны между собой, от исправности каждой из систем зависит работоспособность всего механизма. Принято считать, что мотор является сердцем любого самоходного транспортного средства. В отношении мотоблоков это утверждение тоже справедливо, хотя в этой нише используются преимущественно бензиновые 4-тактные двигатели. На мотоблоки повышенной мощности могут устанавливаться и дизельные силовые агрегаты. Большинство силовых агрегатов имеет мощность в пределах 4-10 лошадиных сил, чего вполне достаточно для работы с навесным оборудованием соответствующих размеров.

Задача двигателя проста и понятна – преобразование энергии сгорания топлива в поступательную механическую энергию. Процесс такой трансформации схематически можно изобразить как состоящий из четырёх основных этапов:

  • впрыск горючего;
  • его сжатие;
  • воспламенение и сгорание;
  • выпуск отработанных газов.

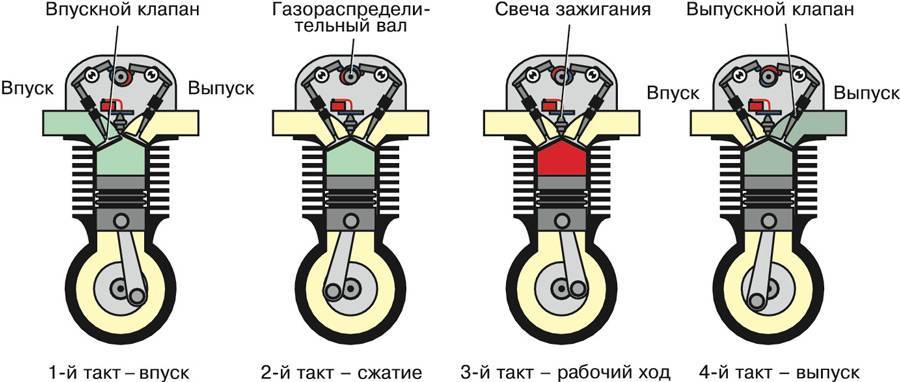

Эти этапы принято называть тактами работы ДВС, отсюда же пошёл и термин 4-тактный двигатель.

Впуск топлива в камеру сгорания осуществляется через впускной клапан. После того, как очередная порция бензина подана, клапан закрывается, а поршень начинает двигаться по цилиндру, сжимая топливную смесь. Достигнув определённой степени сжатия, в работу вступает свеча зажигания, поджигая сжатую смесь. При горении она начинает расширяться, толкая поршень в обратном направлении. В конце цикла открываются выпускные клапаны, выводя продукты сгорания топливной смеси наружу.

Циклическое движение поршня вверх-вниз благодаря его связи с коленчатым валом и приводит к преобразованию энергии сгорания смеси во вращательно движение приводного вала мотоблока.

При длительной эксплуатации в результате серьёзных нагрузок зазоры клапанов могут изменяться в ту или иную сторону. Причины могут быть разными, но основными считается износ элементов поршневой системы. Изменение зазора клапанов (обычно – в сторону уменьшения) негативно сказывается на процессе газораспределения. В результате мощность мотора падает, уменьшается его КПД. Увеличение зазора по сравнению со штатным приводит к появлению неконтролируемых механических колебаний, в результате чего начинается деформация клапанного механизма. Когда клапаны открываются на меньший интервал времени, камера сгорания заполняется не полностью, и это тоже становится причиной падения мощности мотора и сказывается на устойчивости его работы.

Чтобы не допустить этих негативных процессов и предотвратить преждевременный износ самой дорогой части агрегата, необходимо с определённой регулярностью выполнять регулировку клапанов бензинового двигателя мотоблока.

Согласно общепринятому техническому регламенту, регулировку осуществляют примерно раз в год, если мотоблок эксплуатируется достаточно интенсивно, или он уже порядком изношен, частоту процедуры следует увеличить вдвое. Конкретные сроки выполнения регламентных мероприятий у разных марок и моделей могут различаться. Ознакомиться с этими данными можно в руководстве пользователя.

Как заменить регулировочные шайбы

Меняются шайбы при помощи специального приспособления.

Оно представляет собой вал на который посажена лопатка. Вал устанавливается на шпильки. Лопатка свободно движется по валу. Подводится под каждый клапан. Лопатка упирается в шайбу и выжимает толкатель.

Для того чтобы зафиксировать толкатель в выжатом положении и освободить лопатку. Применяется специальная планка в виде топорика.

Она устанавливается между распредвалом и краем толкателя. Таким образом чтобы не задеть регулировочную шайбу.

Перед нажатием на толкатель его необходимо развернуть. Должен быть виден вырез на краю толкателя. С его помощью вынимается шайба.

Толкатель выжат и зафиксирован. Вынимается регулировочная шайба. И устанавливается другая с новым размером. Регулировка клапанов на автомобиле Ваз 2114 вызывает неудобства. Потому что приходится подбирать шайбы нужного размера. Приобретать на бор шайб для регулировки клапанов на одном автомобиле смысла нет. Но это оправдывается тем что интервал регулировки клапанов с применением регулировочных шайб значительно выше . Если бы клапана регулировались винтом. Из за большой площади соприкосновения кулачка и регулировочной шайбы

Последовательность регулировки зазоров клапанов двигателя

Прежде чем начать регулировку, установите поршень цилиндра в ВМТ (верхнюю мертвую точку) в такт сжатия. При этом положении оба клапана регулируемого цилиндра должны быть закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

После этого потихоньку отпускайте контргайку на регулировочном винте или болте. С помощью плоского щупа и регулировочного винта регулируйте необходимый зазор, после чего затяните контргайку.

«Следите за тем, чтобы во время затяжки контргайки не изменить установленный зазор».

После затяжки контргайки необходимо снова проверить тепловой зазор. Для проверки зазора используйте щуп. Щуп должен проходить в него с небольшим усилием, если такого ощущения не возникает, а он проходит очень легко или очень тяжело, надо отрегулировать зазор заново.

Чтобы отрегулировать тепловой зазор в остальных клапанах, необходимо провернуть коленчатый вал на пол оборота. Во время регулировки следует учитывать порядок работы цилиндров двигателя (1-3-4-2). Коленчатый вал проворачивайте за болт крепления шкива привода генератора.

Регулировка клапанов ДВС: что такое и для чего нужна

Ими управляет распределительный вал. Стандартное положение клапанов — закрытое. Чтобы открыть их, распредвал вращаясь надавливает специальными кулачками непосредственно на сам клапан ,или через коромысла.

Зачем нужна регулировка?

При работе ДВС из за нагрева расширяется металл, из которого состоят элементы клапанного механизма. Соответственно, немного меняются размеры и форма деталей. Необходимо следить, чтобы между кулачком распредвала и клапаном соблюдалось определенное расстояние. Его называют тепловым зазором. При его нормативном значении клапаны закрываются герметично и открываются достаточно, для нормальной работы мотора.Если наблюдаются отклонения зазоров (в большую или меньшую сторону), то газораспределительная система авто перестает корректно работать. И чтобы вернуть ей прежний функционал (или не допустить его нарушения), потребуется своевременная регулировка клапанов.

Каким должен быть тепловой зазор?

Указать точное значение не представляется возможным, так как оптимальную величину зазора производитель определяет индивидуально для каждого мотора. Тем более, что даже в рамках одного ДВС для впускных и выпускных клапанов нужный параметр аналогично отличается. Последние сильнее нагреваются при эксплуатации, и стандартный тепловой зазор у них больше.

Узнать оптимальные значения можно, заглянув в техдокументацию автомобиля. Там же будет указано, как часто следует настраивать клапанный механизм. В среднем, регулировку производят каждые 30-80 тысяч км.

Примечание! Некоторые моторы оборудованы гидрокомпенсаторами, которые предназначены для автоматической регулировки зазора. Такие ДВС не нуждаются в настройке клапанов. Однако, сами гидрокомпенсаторы со временем могут выйти из строя и перестать корректно справляться со своей задачей. Это можно выявить по тем же признакам, что и отклонения зазора. Если устройства утратили работоспособность, то их следует заменить.

Что произойдет, если своевременно не регулировать клапаны?

Независимо от того, будет зазор слишком большим или маленьким, последствия окажутся негативными для мотора и ГРМ. При увеличенном значении клапан открывается не до конца и несвоевременно, поэтому цилиндры не успевают наполниться, как и не полностью удаляются отработанные газы. Вследствие чего падает мощность двигателя. Кроме того, клапанный элемент в таких условиях быстро приходит в негодность.

При слишком маленьком зазоре клапан не полностью закрывается, нарушается герметичность системы, снижается компрессия, как и скоростные/динамические характеристики авто. Также, на тарелке и штоке скапливается слой продуктов сгорания от раскаленного топлива. Это в итоге приводит к «прогару» клапана — он разрушается.

Признаки неправильного зазора

Стоит отметить, что появление симптоматики лучше предупредить и своевременно провести регулировку. Но если момент уже упущен, то определить нарушения зазора можно по следующим признакам:

  • увеличенный расход топлива;
  • слишком шумная работа мотора, появление характерного звенящего постукивания в верхней части ДВС;
  • нестабильный запуск на «холодную»;
  • уменьшение мощности мотора.

Примечание! Большинство из перечисленных симптомов не всегда означают отклонения зазора. Они могут уведомлять и о других неисправностях авто.

Как выполнить регулировку клапанов?

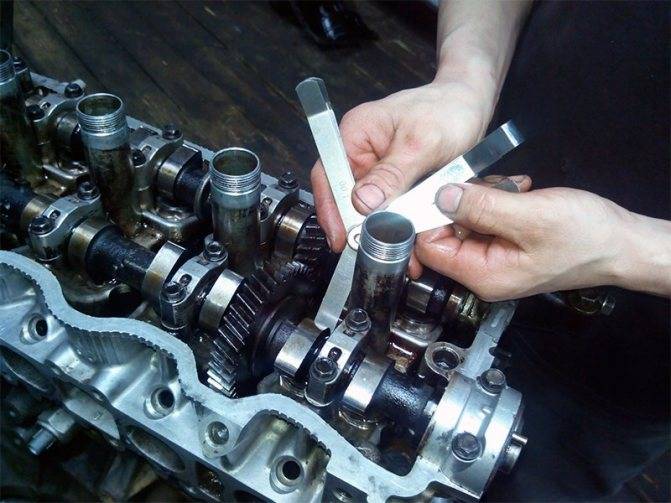

В первую очередь необходимо приобрести щупы — инструменты для измерения зазора. Можно попробовать обойтись и без них, но и результат мероприятия тогда вряд ли окажется удовлетворительным. Потому Моторпейдж рекомендует предварительно обзавестись щупом и не пользоваться «кустарными» методами.

ВАЖНО! Регулировка выполняется исключительно на холодном двигателе!

Процедура регулирования может отличаться на разных моделях авто. По этой причине последующая инструкция носит общий характер:

  • установка поршня цилиндра в верхнюю точку сжатия (для этого нужно провернуть коленчатый вал по часовой стрелке), оба клапана закрыты;
  • измеряется зазор с помощью щупов;
  • освобождается нужная контргайка;
  • регулировочный винт или болт подкручивается/раскручивается (зависит от того, каким требуется сделать зазор);
  • контргайка закручивается.

Затем снова проверяется зазор. Если он отличается от нормы, указанный алгоритм производится заново.

Примечание! Регулировка клапанов ДВС — кропотливая процедура, с которой новичок в автообслуживании может не справиться. Последствия неправильных зазоров со всеми вытекающими обозначены выше. Поэтому, во избежание неприятных последствий, эксперты MotorPage.Ru считают, что будет правильнее доверить регулировку специалистам автосервиса.

Последствия неправильных тепловых зазоров клапанов

При больших зазорах в клапанах, ГРМ работает с ударными нагрузками. При этом повышаются боковые нагрузки на направляющие втулки клапанов, приводящие к их ускоренному износу. Слишком большие зазоры могут даже привести к рассухариванию клапанов с последующей аварией мотора. При больших тепловых зазорах ухудшается наполнение цилиндров рабочей смесью, что приводит к снижению мощности и экономичности. Зажатые клапана снижают компрессию в цилиндре, а также плохо охлаждаются (особенно выхлопные), так как тепло от их тарелок отводится через сёдла, в которые они не садятся. Из-за этого зажатые клапана прогорают.

Если клапаны не будут правильно отрегулированы, двигатель не будет гореть топливом при максимальная эффективность. Мощность и пробег затем резко уменьшаются. Самым серьезным результатом неправильной регулировки клапанной пены является повреждение клапанов и связанных с ними компонентов. Установка зазоров свободно заставляет части механизма клапана забиваться вместе, повреждая клапаны и создавая стук или дребезжащий звук. Установка слишком плотных зазоров может привести к полному закрытию клапанов, что может привести к чрезмерному тепловому повреждению и полной неисправности клапана.

Заключение
