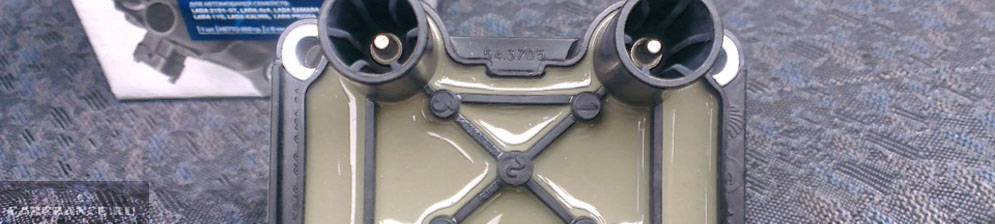

Проверяем модуль зажигания на 8-ми клапанной ВАЗ-2114 своими руками: признаки неисправности

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:

https://youtube.com/watch?v=pNyBny-_HoQ

Все началось месяца 2-3 назад. Поехал как то по делам завел, прогрел сел и поехал. Проезжаю метров 300 и замигал чек…движок как будто на 3 цилиндра работает…вообщем остановился заглушил, (че за фигня сказал я себе)…С аварийкой еле доехал до дома поставил машину и в магазин. Купил новые свечи NGK и ВВ провода, поставил — завел, но все равно что колбасит машину. Ладно поехал на диагностику пока ехал чек потух и все норм.Сделал диагностику — сказали проблем нет…Хммм…Ладно езжу неделю еще…поехал в автосервис (Рядом с домом)…Приехал так и так такие дела говорю…Померил компрессию, во всех горшках по 12., померил давление в топливной рампе — все норм, отрегулировал клапана заодно у них…Завелся все равно колбасит машину…Уехал домой огорчившись (

Забил на машину — едет и едет пока пускай едет “сказал я про себя” и проездил еще неделю…На выходных собравшись с мыслями и духом решил для себя поехать опять в сервис.на этот раз почистили дроссель, форсунки, заменил датчик РХХ, — и как вы думаетеФиг вам называется колбасит…

Сидя на работе подумал а может это связано с модулем зажигания…и начал капать в разные стороны…Наткнулся на статью где проверяют модуль зажигания с помощью мультиметра. В статье вычитал что сопротивление между 1 и 4, 2 и 3 кантактами не должно превышать 5,8 кОм, Отыскав у себя дома мультиметр

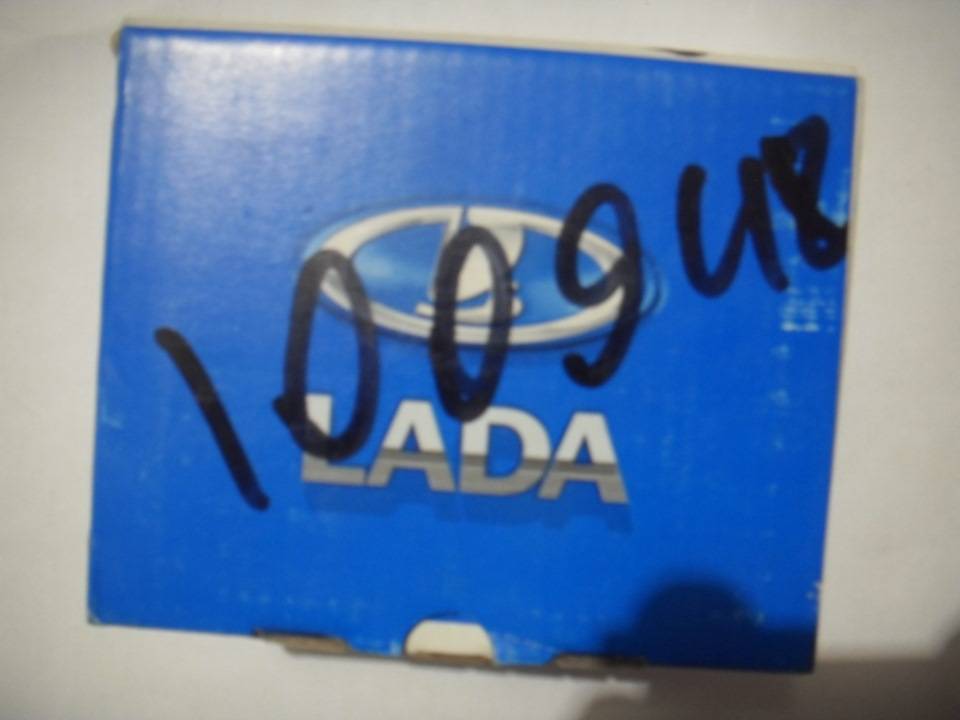

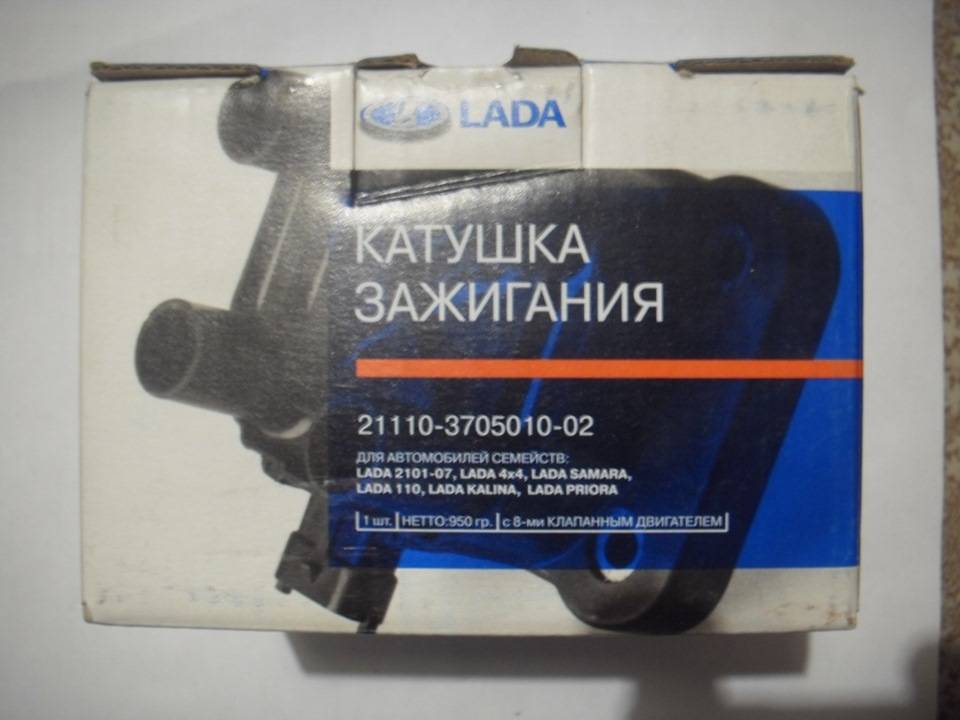

Ужаснувшись поставив модуль обратно поехал магазин. По приезду в магазин предложили на выбор 2 катушки одна из них российского производства а другая фирмы бош Германия разница в цене была чуть больше 1000 рублей…На тот момент проблемы с финансами были вот и пришлось купить что по дешевле

Поставив новый модуль на место машина просто зашептала (от удовольствия сделал кругов 3 вокруг района)

При самостоятельной диагностике двигателя, его систем и характеристик, используют минимум оборудования. К примеру, перед тем как проверить модуль зажигания 8-ми клапанного автомобиля ВАЗ-2114, желательно иметь специальный стенд, необходимое программное обеспечение или в крайнем случае — осциллограф. Ни у кого из нас такого оборудования нет и не будет, поэтому для предварительной проверки будем использовать подручные средства и приспособления.

Как разобрать модуль зажигания ваз 2110

Многие автовладельцы, сталкиваются с проблемой, когда автомобиль не заводится. Если вдруг обнаруживается, что на цилиндрах пропало высокое напряжение (либо только на одном, либо сразу на нескольких), или не загорелась контрольная лампа, нет искры, то двигатель работать не будет. Возможно, произошёл выход из строя модуля зажигания. Не всегда стоит торопиться в магазины для поиска нового.

Тем, кто владеет автомобилем ВАЗ-2110, предлагается альтернатива – проведение ремонта модуля зажигания самостоятельно. Главное, это обладание базовыми знаниями автоэлектрики и умение разбираться в схемах и контактах. Ещё неплохо уметь использовать в работе цифровой мультиметр.

Для того чтобы разобрать модуль зажигания, потребуется также осведомлённость о его составных частях. Это пара катушек зажигания, предназначенных для возбуждения высоковольтных импульсов, и двухканальный коммутатор. В основном высокочастотные импульсы могут пропадать во 2-ом и 3-ем цилиндрах. Начинать придётся с демонтажа модуля зажигания. Отключаются высоковольтовые провода, затем снимается сам модуль зажигания ВАЗ-2110.

Суть ремонта заключается в следующем:

Чтобы открыть алюминиевую пластину потребуется прямая отвёртка.
Взглянув на внутренность модуля, может показаться, что всё очень сложно
Внимание нужно обратить на печатную плату, в качестве покрытия которой использован прозрачный силикон. Герметик удаляется
Для изготовления проводов, при помощи которых плата соединена с контактами разъёмов и катушек, используется слишком мягкий алюминий, поэтому они приходят в негодность. Такие провода отрываются и выбрасываются. А что поставить взамен?
Понадобится компьютерная мышка, которую придётся разобрать. От неё нужны всего лишь многожильные провода.
В схему модуля зажигания включены два коммутатора L497D1, которые изготавливает фирма «SGS-THOMSON» и два, достаточно мощных, транзистора. Контакты алюминиевые, поэтому для паяния потребуется специальный флюс для алюминия.
Сначала провода припаиваются к самой плате. Коллекторы при изготовлении сверху покрываются специальным металлом, не поддающемся паянию. Поэтому, прежде чем припаять провода, налёт с металла снимается.
Затем пластина кладётся на плиту и разогревается до ста восьмидесяти градусов, тепло при этом распределится по всей пластине

Это важно, чтобы при соприкосновении паяльника с пластиной тепло от него не рассеивалось.
Теперь можно приступить непосредственно к припаиванию проводов к контактам модуля. Провода необходимо постараться сделать максимально короткой длины

Далее берётся лак (пойдёт и лак, которым красят ногти), и им для изоляции покрываются места спайки.
Далее необходима проверка модуля зажигания. Он должен быть работоспособным. И последний штрих: внутреннюю поверхность обмазывают автогерметиком, после чего и завершается сборка. Провода должны располагаться свободно, не быть зажатыми.

Работа не такая сложная, посильна каждому, кто способен работать паяльником и обладать базовыми знаниями в области электроники.

Если же после ремонта выясняется, что причина неисправности была другая, то эту причину нужно найти, либо идти в магазин за новым модулем.

Проверка модуля поэтапно

Чтобы должным образом проверить данную деталь, следует знать ее конструкцию. Этот модуль включает в себя пару трансформаторов высоковольтного типа и несколько специальных электронных блоков управления. На одной стороне детали предусмотрены, как правило, две пары выходов, служащих для подсоединения свечей. Фактически все элементы конструкции изолированы надежным корпусом, выполненным из пластика. В целом, модуль весит не более одного килограмма. Таким образом, механизм подключается к свечам мотора при использовании высоковольтных проводов. Что же касается управления, то эта функция принадлежит контроллеру. Он действует, опираясь на показатели скорости коленвала, нагрузки мотора, температуры и на многое другое. Как правило, такие современные механизмы системы зажигания могут работать в температурных условиях диапазона от сорока градусов мороза до ста тридцати градусов тепла.

Проверка модуля зажигания предусматривает несколько основных этапов, и я советую придерживаться именно такой последовательности во избежание возникновения лишних проблем. Если при активной работе мотора зажигание характерно пропусками, то причиной могут быть проблемные высоковольтные провода или же полный выход модуля из строя. Для проверочных работ необходим мультиметр, при помощи которого измеряется сопротивление.

Этап первый: замыкание обмотки на массу

Первый этап проверки не отнимет у вас много времени, это я вам гарантирую. Просто необходимо подключить все должным образом. В первую очередь, на приборе следует выставить показатель прибора в соответственное положение, в котором и будет измеряться сопротивление. После подсоединяем один из контактных выводов мультиметра к центральному контакту, размещенному на катушке, а второй – на массу.

В некоторых случаях мультиметр может показывать бесконечность, но это свидетельствует об отсутствии замыкания, что тоже хорошо. Также значение бесконечности может говорить об отсутствии реакции подключения омметра. Под бесконечностью имеется в виду, к примеру, единица, которую вначале показал прибор, и он вновь ее показал во время прозвона. И вот первый этап проверки завершен, так что переходим к следующему.

Этап второй: проверка наличия обрыва первичных цепей модуля

Здесь уже необходима несколько иная последовательность действий. Подключаем провода измерительного прибора непосредственно к контактам нашего механизма, находящиеся на его краях (левый и правый). В случае статичности показателей (если показатели не изменились после вышеописанных действий) можно утверждать, что в цепи образовался обрыв. Это означает, что замена модуля в таком случае неизбежна.

В принципе, обрыв появляется из-за слишком длительного пребывания системы зажигания в жестких условиях эксплуатации. Я настоятельно рекомендую регулярно проводить полный осмотр автомобиля, если несобственными силами, то обращаясь в качественный и проверенный автосервис. В противном случае неисправности его систем будут заставать вас врасплох.

Этап третий: диагностика вторичных обмоток модуля

На данном этапе нужно повернуть механизм таким образом, чтобы выводы проводов высоковольтного типа «смотрели» на вас. После этого нужно подключить провода измерительного прибора к выходам первого цилиндра и четвертого. Только тогда подключаем их ко второму и третьему цилиндру. Если показатели омметра вновь неизменны, значит наш механизм неработоспособный.

Исправляется это его заменой.

Понятное дело, что полная диагностика модуля возможна только тогда, когда он снят. Для того чтобы отсоединить ее от автомобиля нужен простой шестигранник и несколько минут свободного времени. В целом, если вы будете знать, как проверить модуль зажигания, появляется возможность сохранить некоторые денежные средства, ведь, в таком случае, нет надобности обращаться в автосервис. Все же, нужно знать некоторые нюансы такой диагностики.

Проверка

Ошибочно считать, что повреждение высоковольтных проводов никак не влияет на состояние самого модуля. Многие думают обойтись простой заменой высоковольтников, а на деле все равно придется менять модуль.

Объясняется это тем, что поврежденные или дефектные провода направляют неправильный ток, конфигурация которого не соответствует необходимым параметрам. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это применение осциллографа. Но, во-первых, он имеется далеко не у каждого водителя, а во-вторых, пользоваться ими могут мало кто. Потому проверку будем осуществляться при помощи подручных средств:

  • 12-вольтной лампочки;
  • Тестера (доступен за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

  1. Проверьте колодку проводов. Она отсоединяется и проверяется показатель напряжения.
  2. Для этого зафиксируйте тестер на контакте А, а другую клемму киньте на массу двигателя.
  3. В нормальном состоянии показатель напряжения будет составлять 12В.
  4. Если напряжение отсутствие, вероятнее всего, сгорел предохранитель.
  5. Если все хорошо, перекиньте клеммы вашего тестера на А и В контакты, заведите машину. При этом стартер должен крутить, а 12-вольтная лампочка мигать.
  6. При отсутствии данных явлений, можно говорить о наличии обрыва в цепи А контактов.

Далее идем уже к самому модулю зажигания.

Есть несколько способов проверить состояние вашего агрегата. Потому рассмотрим каждый из них.

  1. Выставите тестер в режим омметра. Замерьте им сопротивление на высоковольтниках, проходящих на цилиндры 1 и 4, а потом по аналогии на проводку 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
  2. Подергайте слегка устройство. Тем самым вы пошатаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если при расшатывании устройство работает без препятствий, все хорошо, вам повезло. Если же нет, опять предстоит изучать состояние проводки.

Третий способ

Третий способ считается наиболее простым, поскольку предусматривает замену вашего устройства на аналогичное, которое точно работает. Но для этого предстоит отыскать полноценного близнеца. Речь идет о модуле зажигания с автомобиля, аналогичного вашему по году выпуска и используемому силовому агрегату. Просто на двигателях объемом 1,5 литра стоят модули, а на 1,6-литровых моторах — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

  • Снимите минусовую клемму с аккумулятора, что позволит обесточить автомобиль;
  • Отключите от модуля зажигания четыре высоковольтника;
  • Отсоедините колодку проводов. Для этого нужно отжать специальный фиксатор, удерживающий колодку на модуле;
  • Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
  • На кронштейне расположены три длинные шпильки, с которых модуль останется просто стащить.

Демонтировав свой модуль, вы можете поставить на его место другой агрегат, тем самым удостовериться в работоспособности того и неисправности вашего.

Инструкция по ремонту и замене катушки зажигания

Замена КЗ на 8 и 16 клапаном двигателе представляет последовательность шагов:

  1. Модуль легко найти по проводам высокого напряжения, идущих от свечей СЗ.
  2. Перед началом работ необходимо отключить «минус» на АКБ.
  3. Следующий шаг — отключение колодки проводов от КЗ и высоковольтных проводов.
  4. Далее нужно выкрутить болты крепления МЗ к двигателю, и можно демонтировать устройство.
  5. Теперь нужно установить новый или отремонтированный прибор и выполнить действия в обратном порядке.

При подключении следует руководствоваться схемой подключения, которая находится в руководстве.

Он находится в подкапотном пространстве. Самый простой способ обнаружить его — найти ВВ провода. Один их конец идёт к свечам зажигания, другой — к модулю.

Подключать нужно строго в определённом порядке: Провода 1 и 4 цилиндра идут на одну обмотку, 2 и 3 — на другую. Нумерация обозначена на МЗ

Обратите внимание на рисунок

Если держать модуль строго перед собой, то подключать нужно следующим образом:

  • 1-й цилиндр — левый нижний ВВ вывод;
  • 2-й — левый верхний;
  • 3-й — правый верхний;
  • 4-й — правый нижний.

Проверка катушки зажигания и ее цепей

При выключенном зажигании отсоединяем колодку жгута проводов си-стемы управления двигателем от катушки зажигания. Для проверки цепи питания катушки подсоединяем щупы тестера к сред-нему выводу колодки жгута и «массе» двигателя. При включенном зажигании..

. прибор должен зафиксировать напряжение, приблизительно рав­ное напряжению аккумуляторной батареи. Если напряжение на среднем выводе колодки жгута проводов отсутствует, то, вероятно, неисправен провод, соединяющий колодку с замком зажигания, или контактная группа замка. Для проверки цепей управления ка-тушки можно использовать пробник с лампой 1-2 Вт. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предо-хранитель топливного насоса. Под-соединяем щупы пробника к среднему и одному из крайних выводов ко-лодки жгута проводов. При исправной цепи управления (и питания) во время проворачивания коленчатого вала стартером..

. лампочка пробника должна часто мигать. В противном случае проверяем на обрыв и замыкание «на массу» про-вод, соединяющий крайний вывод колодки с выводом контроллера. Аналогично, подсоединив щупы пробника к среднему и другому край­нему выводам колодки, проверяем другую цепь управления катушки за­жигания. Проверить исправность самой ка­тушки зажигания можно на двига­теле, отсоединив от нее колодку жгута проводов и высоковольтные провода. Для наглядности проверку показываем на демонтированной катушке. Для проверки одной из первичных обмоток катушки подсоединяем щупы тестера к среднему и одному из крайних выводов катушки зажи­гания.

В режиме омметр поверяем цепь на обрыв. Если тестер показывает бесконеч­ность, значит, в цепи произошел обрыв. Аналогично, подсоединив щупы тестера к среднему и другому крайнему выводам катушки, проверяем на обрыв другую первичную обмотку катушки. Для проверки на пробой (замыкания на «массу») первичных обмоток под-соединяем щупы тестера к среднему выводу катушки и к металлической части корпуса катушки

При исправной цепи первичных обмоток тестер должен зафикси­ровать значение «бесконечность». Для проверки на обрыв вторичной обмотки катушки зажигания подсоединяем щупы тестера к парным высоковольтным выводам катушки (выводы 1-4 или 2-3 цилиндров).

У исправной катушки зажигания тестер должен зафиксировать со­противление около 4,0 кОм. При обрыве вторичной обмотки тес-тер покажет «бесконечность». Аналогично проверяем другую вторичную обмотку катушки зажигания Проверку вторичных обмоток катушки зажигания на пробой проводим на двигателе. Сбрасываем давление в системе питания двигателя и не устанавливаем на место предохранитель топливного насоса. Для проверки потребуются две заведомо исправные свечи зажигания

Связываем корпуса свечей отрез­ком неизолированного провода («массируем»). Соединяем исправными высоко­вольтными проводами парные выво­ды катушки зажигания со свечами и располагаем свечи на крышке го­ловки блока цилиндров. Проворачи­ваем стартером коленчатый вал

Во избежание поражения то­ком не прикасайтесь к свечам зажигания и наконечникам высоковольтных проводов. При исправной катушке зажигания между электродами свечей должны регулярно проскакивать искры. Ана­логично, подсоединив высоковольт­ные провода к двум другим парным выводам катушки, проверяем на пробой другую вторичную обмотку

Проверяем модуль 2114 доступными способами

Самый эффективный способ выяснить, что модуль зажигания не работает, взять заведомо рабочий прибор и попробовать запустить двигатель на нём. Понятно, что не каждый модуль от восьмёрок, девяток и Самар второго поколения может подойти.

В зависимости от типа системы зажигания, на Самарах может быть установлена катушка вместо модуля, а нам необходим именно модуль от впрысковой 8-клапанной 2114. Здесь все просто — двигатель заработал, значит модуль своё отжил, меняем на новый. Тем не менее есть большая вероятность того, что высоковольтные провода пробиты и это испортит не только всю картину диагностики, но и чужой модуль зажигания.

Проверяем целостность высоковольтных проводов

Поэтому перед проверкой непосредственно модуля надо убедиться в том, что высоковольтные провода в порядке, не пробивают на массу и пропускают ток.

Алгоритм действия для последующей проверки такой:

  1. Проверка модуля зажигания по высоковольтной цепи на обрыв . Для этого пригодится мультиметр, который выставлен в режим измерения сопротивления. В модуле катушки зажигания соединяются параллельно — первая и четвёртая, вторая и третья. Для проверки берём щупы мультиметра и устанавливаем их (при выключенном зажигании) в разъёмы для высоковольтных проводов на модуле. Сначала 2 и 3-го, потом 1 и 4-го цилиндров. Сопротивление между параллельными катушками должно быть на уровне 5,1-5,5 Ом. Если сопротивления бесконечно, в сети обрыв и модуль подлежит замене.

Проверяем модуль зажигания на обрыв

Проверка катушки зажигания мультиметром

Проверка напряжения на выводе колодки проводов:

  1. Отсоединить колодку с проводами от катушки зажигания (на двигателе H4M для доступа к катушкам 1 и 2 цилиндров снимаем впускной трубопровод).
  2. Включить зажигание и измерить напряжение на выводе 3 колодки жгута проводов (нумерация выводов есть на катушке зажигания).
  3. Напряжение на выводе должно быть не менее 12 В. Если оно меньше или его нет, значит разряжен аккумулятор, есть неисправность в цепи питания или неисправен блок управления двигателем (ЭБУ).
  4. Выключить зажигание.

Как проверить сопротивление катушки зажигания:

  1. Ставим на мультиметре переключатель в положение 200 Ом и замыкаем щупы (на экране будет погрешность прибора, которую нужно будет вычитать из показаний во время проверки).
  2. Проверяем первичную обмотку катушки зажигания, подсоединяя щупы прибора к контактам.
  3. Сопротивление между выводами 1 и 3 должно быть близком к нулю (около 1 Ом).
  4. Сопротивление между выводами 1-2 и 2-3 должно быть большим (стремиться к бесконечности).

  1. Устанавливаем на мультиметре переключатель в положение 2000 кОм (или 2 МОм).
  2. Проверяем вторичную обмотку катушки, подсоединяя красный щуп к пружине внутри резинового колпачка, а чёрный – к контакту 2.
  3. Для хорошего контакта лучше всего снять резиновый колпачок с катушки и подсоединять щуп прямо в контакт катушки, предварительно очистив его от налета.
  4. Сопротивление должно быть около 300-400 кОм.

Внимание! Сопротивление вторичной обмотки катушки зажигания сильно зависит от её температуры. Выполняйте проверку, когда катушка полностью остыла

Сравните сопротивление всех четырех катушек зажигания между собой. Определить неисправную катушку зажигания можно по сильно отличающимся значениям, при условии, что все катушки одного производителя.

Процесс также показан на видео:

Проверка катушки зажигания своими силами. Видеоинструкция ЗР:

Самой простой проверкой катушек зажигания является перестановка их местами. Если пропуски воспламенения поменяют цилиндр, значит эта катушка не рабочая. Для более точного определения неисправности следует использовать специальное оборудование (например, разрядник или осциллограф).

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Система управления мотором включает в себя широкий перечень разнообразных элементов, каждый из которых играет свою важную роль.

В некоторых ситуациях происходит исчезновение высокого напряжения на нескольких или даже на одном цилиндре. Причиной тому может послужить модуль зажигания на ВАЗ 2110, точнее его неисправность.

Следует отметить, что замена модуля зажигания у ВАЗ 2110 может не потребоваться . Сперва попробуйте отремонтировать его, продиагностировать и устранить неполадку.

При каких неисправностях есть возможность отремонтировать устройство?

В результате того, что модуль зажигания по строению включает в себя соединение двух катушек, отремонтировать его сложно. При наличии обрыва либо пробоя, а также оплавления витков, решить проблему можно путем замены устройства. Это касается любых повреждений, которые появляются внутри катушек. Единственный вариант исправить ситуацию без замены устройства — отремонтировать повреждение спайки.

Процесс ремонта модуля зажигания

Процедура ремонта производится после подготовки всех инструментов и материалов:

  • набор торцевых ключей, потребуется инструмент на 10, 13 и 17;
  • шестигранник на 5;
  • отвертка с плоским наконечником;
  • паяльник с алюминием и флюсом;
  • лак для ногтей;
  • многожильные проводники.

Восстановление работы модуля зажигания производится так:

  1. Ключ устанавливается в выключатель. Двигатель заводится. Затем надо пошевелить контактные элементы на модуле, чтобы удостовериться в их неработоспособности.
  2. Силовой агрегат останавливается. Производится снятие модуля.
  3. Выполняется очистка корпуса устройства от пыли. Для разбора надо открыть корпус, это делается путем его поддевания отверткой. Внутри устройства располагается плата, на которой имеется силиконовая пленка, от нее надо избавиться.
  4. От высоковольтных контактных элементов убирается алюминий. Старые провода удаляются.
  5. Следующим этапом будет пайка к схеме новых проводников. Для этого производится очистка поверхности коллекторного устройства от следов налета. Затем плату надо установить на электрическую плиту и нагреть примерно до 200 градусов. При увеличении температуры можно услышать незначительный запах гари. Для схемы это не страшно, ее разогрев позволит упростить процедуру пайки.
  6. Затем выполняется пайка. С использованием паяльника, флюса и алюминия концы проводников надо подключить к модулю зажигания. Все контактные элементы проводников, которые соединены со схемой, нужно обработать лаком для ногтей.
  7. Затем выполняется сборка устройства в обратной последовательности и его установка в посадочное место. После монтажа запускается силовой агрегат. Если ремонт решил проблему, то с помощью герметика выполняется фиксация устройства в месте посадки.
  8. Если из строя вышел транзистор или коммутаторное устройство, то отремонтировать эти компоненты не получится, но можно их заменить. Для этого детали извлекаются из платы и меняются на новые.

Илья Балашов представил видео с результатом пайки модуля зажигания на примере автомобиля ВАЗ 2110.
