Как проверить реле регулятор

Проверяем совмещенный реле-регулятора автомобиля

Первым будем проверять совмещенную схему реле-регулятора вместе со щеточным узлом. Такие сейчас ставятся на многие иномарки, да и кстати на многие отечественные автомобили (зачастую носят маркировку Я212А).

Как вы понимаете здесь обязательно снимать генератор и разбирать его, так как этот совмещенный узел крепится сзади рядом с валом генератора, по которому и ходят эти щетки. Для этого:

  • Ищем на генераторе сзади специальное «окошко», куда погружаются щетки.
  • Откручиваем болт крепления.
  • Извлекаем щеточный узел.
  • Очищаем его — как правило, он будет в графитовой пыли, щетки сделаны из графита, с применение специального угля.

Затем нам нужно его проверить, но для этого собираем определенную схему, желательно использовать блок питания с регулируемой нагрузкой или зарядное устройство. Также нам нужно взять обычную лампочку на 12В от автомобиля, например от «габаритов», будут нужны провода для сборки всей системы.

Возможно, нам понадобиться аккумулятор, ведь многие зарядные устройства без него не работают. А вот уже от провода с аккумулятора подсоединяем реле-регулятора, к щеткам которого подключаем лампочку на 12В, сделать это можно небольшими крокодильчиками, главное не сломать графитовые элементы. Небольшая схема для понимания.

Если подключить все в спокойном состоянии, то лампочка просто загорится и будет гореть, это нормально, так как щеточный узел является проводником электричества от вала. Напомню в спокойном состоянии, напряжение на щетках будет примерно 12,7В.

Теперь на зарядном устройстве нам нужно поднимать напряжение, до 14,5 В, лампа будет гореть, но при достижении этого порога она должна погаснуть! То есть 14,5 В это своего рода «отсечка» дальнейшего роста напряжения! Если понизить значение, то лампа опять должна загореться. Тогда ваш реле-регулятора рабочий, он прошел проверку.

В случае если напряжение достигло 15 — 16В, а лампочка горит, это значит реле вышло из строя его нужно заменить! Он не дает «отсечку» и будет способствовать перезаряду АКБ. Вот такая вот простая проверка. Сейчас небольшое видео по теме.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Проверка мультиметром без демонтажа

Проверить состояние реле можно с помощью мультиметра. При этом демонтаж генератора не выполняется. Перед началом диагностики достаточно очистить клеммы батареи (их окисление может сказаться на работе авто и показаниях измерительного прибора).

Порядок диагностики таков:

  1. Сначала требуется запустить двигатель и дать ему прогреться несколько минут.
  2. Далее необходимо подсоединить щупы мультиметра к клеммам аккумулятора. На приборе при этом выставляется значение в 20В.
  3. После этого измеряется напряжение. Оно должно находиться в пределах 13.2-14В. Такие показания для большинства автомобилей считаются нормальными.
  4. Теперь необходимо увеличить обороты двигателя (до 2-2.5 тысяч). Напряжение должно вырасти примерно на 0.2В.
  5. Если превышает 3 500 оборотов, мультиметр должен показать 14-14.5В, но не более.

Серьезные отклонения в показаниях прибора говорят о наличии поломок реле-регулятора.

Как проверить регулятор напряжения генератора мультиметром

Для того чтобы обеспечить нормальную работу лампочек, стеклоподъемников, стеклоочистителей и другого электрооборудования, а также зарядку аккумулятора, нужно поддерживать значение постоянного тока на уровне 13,5-14,5 вольт. Если этот показатель будет меньше, то не зарядится батарея, а если он превысит этот уровень – бортовые электроприборы выйдут из строя. Высокое напряжение наносит определенный вред и аккумулятору, сокращая срок эксплуатации из-за перезарядки.

Поэтому для преобразования тока, вырабатываемого генератором, существует специальное устройство – реле-регулятор напряжения. С его помощью бортовая сеть обеспечивается током, у которого поддерживаются требуемые параметры, независимо от оборотов коленчатого вала. Нередко возникают ситуации, когда возникает необходимость проверить напряжение генератора мультиметром.

Когда же регулятор напряжения можно считать неисправным?

  1. Фары меняют яркость свечения, в зависимости от оборотов двигателя.
  2. Наблюдается недостаточный заряд аккумулятора или, наоборот, его перезарядка, сопровождающаяся выкипанием электролита.
  3. В салоне автомобиля может ощущаться горелый запах. Поломка регулятора может произойти из-за попадания влаги, различных механических повреждений, короткого замыкания и других нестандартных кратковременных электрических воздействий.
  4. Иногда регулятор бывает изначально некачественным, если это сомнительная продукция от неизвестных производителей.

Существуют разные методы, как проверить реле-регулятор генератора мультиметром и установить его работоспособность. Наиболее простым считается проверка мультиметром, без демонтажа устройства. С этой целью выполняется измерение напряжения, поступающего в аккумулятор для его зарядки. Для такой проверки потребуется помощник, регулирующий обороты двигателя педалью акселератора.

Процедура проверки проходит в несколько этапов:

  • Двигатель автомобиля запускается и прогревается в течение 5-ти минут.
  • Открыть капот во время работы двигателя и соединить контакты мультиметра с клеммами батареи. Подключение нужно выполнять с соблюдением полярности, а переключатель выставляется на отметку 20 В.
  • Оценка зарядного напряжения, поступающего от генератора, выполняется при определенных условиях. Необходимо проверить сколько выдает генератор мультиметром. Ближний свет должен быть включен, а все остальные потребители – выключены. Коленчатый вал вращается со скоростью от 1,5 до 2,5 тыс. об/мин. Если напряжение составляет более 14,8 вольт, в этом случае регулятор считается неисправным и подлежит замене. При напряжении ниже 13,5 В причиной неисправности может быть не только реле. Неисправность может заключаться в проводке или самом генераторе.
  • Более точные результаты получаются путем оценки интенсивности тока, поступающего при нагрузке. Для этого потребуется включение дальнего света, вентилятора печки, стеклоочистителя и других потребителей. В такой ситуации величина зарядного тока не должна быть ниже отметки 13,5 вольт. Если показатель все-таки меньше этого значения, то при включении всего электрооборудования, аккумулятор не будет получать нормальную зарядку.

Более полноценная проверка выполняется на снятом реле-регуляторе. Обычно электронное устройство стоит поверх генератора, закрытое пластиковой крышкой. В некоторых случаях регулятор может образовывать единый блок со щетками. Для проверки кроме мультиметра нужно приготовить контрольную лампу на 12 В, мощностью не выше 3 ватт и регулируемый источник тока. Эти методы подходят и для того, чтобы проверить интегралку генератора мультиметром, то есть интегральный регулятор напряжения.

Далее лампочка остается в горящем состоянии, а входящее напряжение постепенно увеличивается. При исправном реле лампочка погаснет, когда напряжение достигнет 14,2-14,5 В. Если же в случае дальнейшего повышения напряжения контрольная лампочка продолжает гореть, значит в реле имеется пробой и оно неисправно. О неисправности свидетельствует и тот факт, когда при напряжении ниже 4 В лампочка гаснет. Такой ток будет явно недостаточным, чтобы обеспечить питанием все электроприборы и качественно зарядить аккумуляторную батарею.

Рекомендации по увеличению срока службы регулятора

Для того чтобы увеличить срок службы регулятора напряжения, необходимо придерживаться нескольких несложных правил, направленных на выполнение профилактических мер. Среди них:

  • не допускайте чрезмерного загрязнения генератора, периодически проводите осмотр его состояния, а при необходимости и демонтаж с чисткой агрегата;
  • проверяйте натяжку ремня генератора, при необходимости подтягивайте его (самостоятельно или в автосервисе);
  • контролируйте состояние обмоток генератора, в частности, не допускайте их потемнения;
  • проверяйте контакт на управляющем проводе реле-регулятора, причем как его качество, так и наличие на нем окисления;
  • выполняйте периодическую проверку напряжения на аккумуляторной батарее автомобиля с запущенным двигателем.

Соблюдение этих простых правил позволят вам увеличить ресурс и срок эксплуатации как генератора, так и регулятора напряжения автомобиля.

Итоги

Проверка реле-регулятора напряжения — дело несложное, и с ней может справиться практически любой автолюбитель, владеющий элементарными навыками ремонтных работ. Главное, иметь для этого соответствующие инструменты — мультиметр, блок питания с регулятором напряжения (хотя можно подключить и к аккумулятору с зарядным устройством), лампу на 12 В и кусочки проводов для монтирования соответствующей схемы.

Читать также: Как выбрать лобзик по дереву

В случае, если в процессе проверки вы выяснили, что регулятор вышел из строя, то он подлежит обязательной замене (ремонтные работы как правило не производятся). Главное, не ошибиться при его выборе и приобрести ту деталь, которая подходит именно для вашей машины.

Проблемы «недозаряда», как в принципе и «перезаряда» аккумулятора, могут быть вызваны многими причинами, но самая первая и самая распространенная на многих автомобилях (наши ВАЗ здесь не исключение), а также на многих мотоциклах, является выход реле-регулятора генератора из строя. Этот прибор, не смотря на свою компактность, убережет вашу батарею и сделает ее срок службы намного больше. Однако если он выходят из строя, это может просто убить АКБ в считанные недели, поэтому если увидели белые потеки, а также, двигатель не запускает после ночи, даже «не крутит» стартер – самое время проверять реле регулятор вашего автомобиля, а вот как это сделать своими руками, а вам сегодня подробно расскажу …

Для начала определение

Реле-регулятор – это устройство, которое регулирует ток от генератора автомобиля, не давая перезарядить аккумулятор, уберегая его от перезаряда, губительного для батареи. Таким образом, это устройство намного продлевает срок службы АКБ.

По сути это просто стабилизатор напряжения, который не дает напряжению от генератора превышать порог в 14,5 Вольта, это очень точный прибор и обязательный для всех типов автомобилей. Однако его можно различить на два типа.

Блок реле системы управления двигателем

F1 (30A)Контакты реле правого электровентилятора
F2 (30A)Контакты реле левого электровентилятора
F3 (15A)Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15A)Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера
№1Реле зажигания
№2Главное реле
№3Реле правого вентилятора охлаждения
№4Реле левого вентилятора охлаждения
№5Реле бензонасоса (топливного)
№6Предохранитель топливного насоса F5, 15A

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Питание на силовой паре

Главное и побочные реле при работе издают щелчки – это говорит о полной его работоспособности. За это отвечает силовая пара, которую также необходимо проверить.

Проверить их можно с помощью вольтметра. Он также есть в составе тестера и обозначается символом «V». Переведите переключатель в режим постоянного напряжения.

Теперь можно переходить к проверке:

  1. Все компоненты, которые получают ток от реле, необходимо отключить.
  2. Теперь отыщите необходимый контакт, на который ток поступает всегда. Найти его можно через даташит.
  3. Правый щуп приложите к нему, а второй закоротите на кузов автомобиля.

Если напряжение есть – все в порядке и проблем нет. Если же контакта нет – придется менять реле целиком, так как деталь не ремонтопригодная.

Причины недозаряда аккумулятора

Автомобильный аккумулятор является накопителем электроэнергии: во время работы двигателя он заряжается от генератора, а затем отдает свою энергию стартеру для запуска ДВС. Если аккумуляторная батарея не заряжается в полную меру, она не может обеспечить нормальную прокрутку стартеру, из-за этого возникают проблемы:

  • мотор не заводится или запускается с большим трудом;
  • при включении фар или других потребителей тускнеет свет на панели приборов;
  • машину приходится заводить различными непопулярными методами – с толкача, с буксира, с помощью прикуривания другим аккумулятором.

Когда идет недозарядка, контрольная лампа на панели приборов горит в половину накала, основные причины такого явления здесь следующие:

  • имеются повреждения в диодном мосте – пробит один из диодов;
  • неисправно реле-регулятор (РР);
  • изношены генераторные щетки, или они неплотно прилегают к кольцу на конце якоря (нет надежного контакта).

Регулятор напряжения (реле) чаще других деталей оказывается причиной данной неисправности, это одна из самых уязвимых деталей в электрической части машины. Чтобы проверить или заменить реле-регулятор, часто приходится снимать генератор целиком в сборе, но есть немало моделей авто, где снятие и замену РР можно выполнить на месте, без демонтажа генераторного узла.

https://youtube.com/watch?v=nVd7K83dOn8

Как самому проверить реле регулятор

Для проверки исправности работы реле регулятора можно снять устройство с автомобиля. Вторым способом будет диагностика прямо на машине. Для выполнения работ понадобится контрольная лампа и тестер-мультиметр.

Также заранее необходимо подготовить специальный блок питания или зарядное устройство, провода, а также убедиться в том, что аккумулятор находится в рабочем состоянии.

Одним из верных признаков неисправности является недозаряд или перезаряд АКБ. В первом случае эффективность работы батареи снижается, во втором можно наблюдать усиленное выкипание электролита из банок.

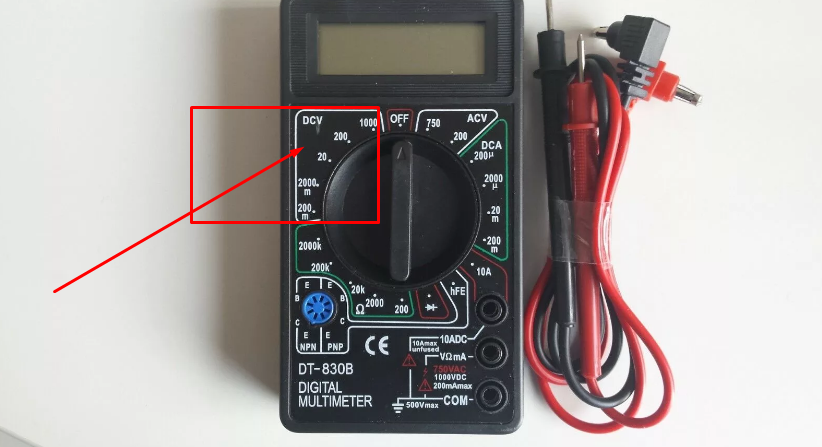

  1. Чтобы проверить реле регулятор нужно выставить на мультиметре режим вольтметра для возможности измерить постоянный ток в рамках от 0 до 19 вольт.
  2. Далее производится подключение щупов мультиметра к «полюсам» батареи на заглушенном моторе. Зафиксируйте данные, которые показывает вольтметр. Напряжение должно быть от 12 до 12,5 вольт. После этого двигатель запускается, а показания вольтметра снова фиксируются. В норме должно наблюдаться повышение значений после запуска ДВС до средних 13-13,5 вольт.
  3. Дополнительно стоит учесть, что с ростом оборотов мотора напряжение также должно расти. В среднем диапазоне этот показатель составляет около 14 вольт, на высоких оборотах доходит до 14,5.

Главным признаком, который указывает на неисправность реле регулятора, является одинаковое напряжение как до, так и после запуска мотора. Например, на заглушенном двигателе АКБ выдавал 12 вольт и этот показатель не изменился на заведенном ДВС. Добавим, что нужно исключить другие возможные причины отсутствия зарядки батареи, после чего реле регулятор снимается с автомобиля для дальнейшей проверки.

Снятие реле регулятора для проверки

Начнем с того, что в современных авто щётки генератора зачастую объединяются конструктивно с самим реле. Получается, реле регулятор выступает составным элементом щеточного узла и крепится в задней части автомобильного генератора (в области контактных колец якоря). Для снятия реле откручиваются крепежные болты и снимаются клеммы, после чего реле извлекается.

  1. Проверка осуществляется при помощи тестера, лампочки на 12 вольт с патроном и нескольких проводов, которые имеют клеммы. Дополнительно понадобится указанный выше блок питания, который выдает до 20 вольт. Также вместо блока можно воспользоваться зарядным устройством, которое имеет функцию регулировки тока. Необходимо отдельно учесть, что зарядное устройство может не выдавать постоянный ток при отсутствии нагрузки. В этом случае к нему нужно дополнительно подключить АКБ, то есть дать нагрузку на ЗУ.
  2. Далее провода и лампа через реле подключаются к «плюсу» и «минусу» соответственно, после чего включается зарядное устройство. Контрольная лампочка должна загореться. Затем напряжение повышается при помощи регулятора тока на ЗУ, параллельно фиксируются показания тестера (или происходит отслеживание по вольтметру на самом ЗУ при его наличии).
  3. Горение лампочки должно продолжаться до того момента, пока вольтметр не покажет напряжение более 14,5 вольт. После превышения этой отметки лампочка должна гаснуть. Уменьшение напряжения приведет к повторному загоранию контрольной лампы.

В том случае если лампочка гаснет раньше или позже указанных пределов, тогда высока вероятность выхода реле из строя. Контрольная лампа четко указывает на наличие недозаряда или перезаряда в результате проблем с реле регулятором.

https://youtube.com/watch?v=ZaP6tCyY67c

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

  • Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
  • Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
  • Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
  • При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

РЕГУЛЯТОР НАПРЯЖЕНИЯ

Найти, где находится реле генератора ВАЗ 2114, нетрудно. Это устройство расположено в задней части самого генератора под пластмассовой крышкой. Где находится реле зарядки на ВАЗ 2114 – вопрос на засыпку. Дело в том реле зарядки, реле генератора и регулятор напряжения на ВАЗовской 14-ой в общем является одним и тем же единым устройством. Его еще называют реле-регулятором.

Что будет, если напряжение в электрической схеме упадет ниже 13,2 Вольт? Перестанет заряжаться аккумулятор, и через довольно небольшой промежуток времени стартеру уже не хватит мощности прокрутить двигатель для запуска. А если оно будет свыше 14,7 Вольт? Тогда могут выйти из строя элементы электрической цепи, например, сгорит магнитола или какой-нибудь из датчиков двигателя (ДМРВ, датчик фаз и т.д.).

Реле зарядки на ВАЗ 2114 похоже на большую черную таблетку, на конце которой есть две графитовые щетки (щеточный узел). Если идет слабая зарядка или ее совсем нет, проводится проверка регулятора напряжения.

ДИАГНОСТИКА РЕЛЕ-РЕГУЛЯТОРА

Проверка работоспособности генератора на ВАЗ 2114 всегда начинают с замера напряжения бортовой цепи на заведенном двигателе. Замер удобнее всего делать с помощью цифрового мультиметра:

  1. Настраиваем мультиметр на измерение напряжения и выставляем верхний предел 20 Вольт;
  2. Подсоединяем щупы прибора к аккумулятора и измеряем вольтаж на выключенном двигателе. Вольтметр должен показать где-то от 12,5 до 13 Вольт;
  3. Запускаем двигатель, показания прибора при хорошем исправном генераторе должны увеличиться где-то до 14 Вольт (может быть чуть больше);
  4. На работающем моторе включаем нагрузку (дальний свет, габариты, обогрев заднего стекла, моторчик печки на максимальные обороты). Смотрим на показания мультиметра – прибор не должен на холостых оборотах показывать менее 13,2 Вольт, а лучше, если этот показатель будет в пределах 13,8-13,9.

Проверка регулятора напряжения генератора может проводиться и на снятом устройстве. Проверяется устройство в сборе с щеточным узлом. Для этого:

  1. Массовый вывод (минус) «таблетки» соединяем проводом с минусом аккумулятора.
  2. На выводы «Б» и «В» от АКБ подаем питание (12-14 Вольт).
  3. Автомобильную лампу на 1-3 Ватт подключаем к графитовым щеткам. При исправном реле-регуляторе лампа должна загораться.

Существует еще одна проверка работы регулятора напряжения – когда необходимо проверить, какой порог срабатывания регулятора на верхнем пределе. Для этого в схеме увеличиваем напряжение, например, параллельно в цепь добавляем две-три пальчиковых батарейки по 1,5 В. Нужно увеличить напряжение более 16 вольт, все остальное подсоединяем по той же схеме. В данном случае при исправном реле зарядки лампа уже гореть не должна.

Суммируя результаты обеих проверок, делаем выводы:

  • Если лампа горит при первой проверке, а при второй не горит, то регулятор напряжения исправный;
  • Если лампа горит при обеих проверках – регулятор имеет пробой;
  • Если не горит при ни том, ни в другом случае – в устройстве имеется обрыв между щетками или контактами.

ЗАМЕНА

Поступаем следующим образом:

  1. Отсоединяем клеммы аккумуляторной батареи;
  2. Отворачиваем ключом гайку на 10, и отводим в сторону плюсовые провода, идущие к генератору (красного и черного цвета);
  3. Сдергиваем фишку с тонким проводом;
  4. Демонтируем заднюю пластиковую крышку генератора. Она крепится на трех зажимах, и для ее снятия зажимы необходимо отогнуть;
  5. Реле-регулятор крепится на двух винтах. Берем крестовую отвертку и откручиваем винты;
  6. «таблетка» остается висеть на проводе. Аккуратно вытаскиваем штекер с устройства и демонтируем регулятор;
  7. Установку новой детали производим в обратном порядке.

Можно проводить замену реле-регулятора и со снятием генератора, здесь каждый выбирает тот метод, который окажется наиболее удобным.
