Проверяем термостат на ВАЗ-2110 своими руками

Замена термостата на ВАЗ 2110 — подготовка и выполнение

Считается, что замена термостата на ВАЗ вполне по силам даже автолюбителю. Действительно, в данном случае речь не идет о длительных операциях по разборке и большом количестве специфического инструмента. Например, для того, чтобы замена термостата была осуществлена успешно, вам понадобится сама обычная отвертка, силиконовая смазка и емкость для слива антифриза и, конечно же, новый термостат.

Следует отметить, что замена термостата на ВАЗ 2110 потребует ряда подготовительных работ, в том числе:

• прежде всего, нужно установить автомобиль на плоскую поверхность и дождаться остывания двигателя. Ведь замена термостата потребует слива охлаждающей жидкости, а она в рабочем состоянии имеет экстремально высокую температуру,
• нужно подготовить емкость для слива антифриза, после чего можно отвернуть хомуты, фиксирующие патрубки термостата. Кстати, на этом этапе может быть выполнена и замена охлаждающей жидкости.

Термостат, несмотря на свои небольшие габариты, играет очень большое значение в системе охлаждения. Именно это деталь позволяет двигателю быстро прогреться до рабочей температуры, а впоследствии — контролирует работу и не допускает перегрев. Так, замена термостата потребуется в случае возникновения любой неисправности — когда термостат не открывается и когда он не закрывается.

Кроме указанных выше инструментов, для поведения такой операции, как замена термостата, вам потребуется ключ на 13, шестигранный ключ на 4. Что касается слива антифриза, то для этого необходимо взять емкость, желательно пятилитровую и двухметровый шланг.

Итак, замена термостата выполняется в такой последовательности:

• необходимо произвести слив охлаждающей жидкости из системы охлаждения. Кстати, замена радиатора отопителя также потребует этой операции, как и любое другое вмешательство в работу охлаждающей системы. Здесь вам потребуется чистая пятилитровая емкость, указанные выше ключи и шланг. Внизу с левой стороны нужно отвернуть пробку, которая имеет вид пластмассового барашка — так что никакие инструменты для ее откручивания не понадобятся, это легко сделать рукой. Шланг одним концом опускается в емкость, после чего второй конец быстро подносится к сливному отверстию. Затем понадобится какое-то время для того, чтобы вся жидкость из радиатора вытекла. После того, как поток жидкости иссякнет, шланг можно убрать, а пробку поставить на место,
• на ВАЗ 2106 — замена термостата нуждается еще и в сливе жидкости с блока двигателя. Пробка в данном случае находится справа внизу. Для откручивания вам потребуется ключ на 13. Сливать охлаждающую жидкость необходимо так же, как описано выше. Слитую жидкость можно будет снова использовать, если только в нет не очевидных загрязнений,
• необходимо осуществить снятие крышки термостата. Место его расположения — справа на блоке ДВС над коробкой передач. Для снятие потребуется открутить три болта с помощью шестигранного ключа на 4, затем ослабить два хомута на патрубках, а впоследствии — отсоединить крышку от патрубков. Вместе с крышкой извлечется и элемент термостата, который нуждается в замене,

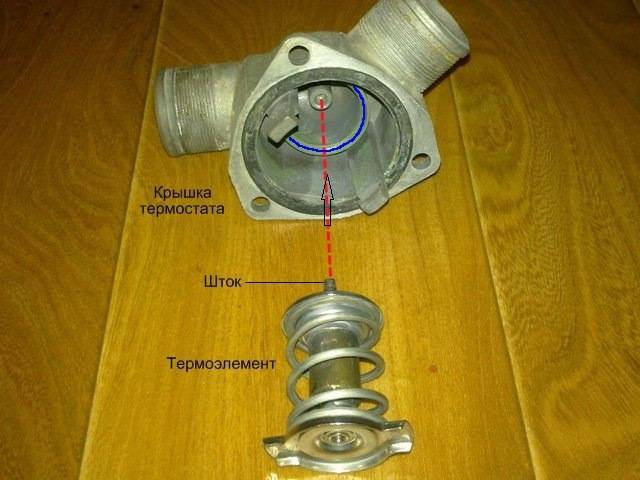

• для удаления неисправной части из крышки на нее следует немного надавить и провернуть. Под действием пружины термостат выйдет из крепления. Элемент подлежит замене на новый, после чего термостат собирается в обратной последовательности. Также подлежит установке новое уплотнительное кольцо между крышкой термостата и его корпусом. Место соединения деталей следует дополнительно пройти герметиком. С его помощью также следует обработать и концы патрубков, которые будут присоединяться к крышке. Патрубки присоединяются к крышке и фиксируются ранее снятыми тремя хомутами,
• необходимо осуществить заливку охлаждающей жидкости, учитывая все существующие для такой операции рекомендации. После этого можно производить запуск двигателя,
• любая операция, в том числе и замена термостата также, как и ремонт печки на ВАЗ 2110 требует контроля по завершении работ. Правильная работа термостата проверяется следующим образом: двигатель следует прогреть до температуры восемьдесят пять — девяносто градусов, после чего потрогать патрубок. Получается, что в момент открытия большого контура патрубок должен быть горячим.

• Понятно, что ремонт на ВАЗ 2110 может осуществляться как самим водителем, так и в специализированной мастерской.
• источник

Какой термостат лучше ставить на ВАЗ 2110 инжектор

До 2003 года на все двигателя ВАЗ 2110 устанавливали термостаты старой конструкции. Его каталожный номер 2110-1306010. После 2003 года термостат заменили и внесли небольшие изменения в систему охлаждения. В связи с этим на десятках поздних лет выпуска ставили термостаты с артикулом 21082-1306010-11 и 21082-1306010-14. У последних повышенная планка срабатывания термоэлемента, поэтому предпочтение стоит отдавать именно им. Кроме того в продаже есть огромное количество неоригинальных клапанов и термостатов в сборе. Судя по отзывам владельцев, наиболее качественными считаются клапана и термостаты этих компаний:

• 92С 21082-1306010, производство LUZAR, качество нестабильное, но если повезет, будет работать неплохо;
• корпус в сборе этой же компании с пятью выходами с каталожным номером 92С 2190-1306010, LT 01081, без штуцера расширительного бачка или LT 01084 со штуцером;
• ТН-LA21082 от компании AURORA;
• Пекар, артикул 21082-1306030, неплохое качество и средние цены;
• Vernet, артикул TH6595.85, один из самых недорогих на рынке;
• STARNER, артикул S40 2112;
• Finwhale, T111;
• BAUTLER, 21082-1306010-11;
• MAHLE / KNECHT, каталожный номер TH 37 80;
• STARLINE, TS T035.92T, один из лучших заменителей оригинала;
• Gates, проверенное качество, стабильно держит температуру, TH21992G1.

Проверка термостата в рабочем режиме проводится только на снятом с автомобиля клапане. В принципе, если термостат визуально закоксован, имеет признаки износа или физических повреждений, лучше заменить его сразу. А для проверки необходимо снять корпус термостата с двигателя. Для этого делаем следующее:

1. На остывшем двигателе сливаем несколько литров антифриза через сливное отверстие в нижней банке радиатора. Всю жидкость сливать не обязательно, достаточно опустить ее уровень до уровня разъема термостата.
2. Теперь перемещаем емкость со слитым антифризом под термостат и откручиваем его ключом на 13 с головки блока (на моторах выпуска после 2003 года) или ослабляем хомуты на более старых двигателях.
3. Вынимаем вкладыш с клапаном термостата, помещаем его в сосуд с водой.
4. Температура воды должна контролироваться термометром. Если клапан открылся при температуре 90 градусов, он исправен. В любом другом случае термостат уходит в отставку и заменяется новым вкладышем или же в сборе с корпусом.
5. Перед установкой нового термостата очищаем привалочные плоскости корпуса термостата и головки блока, удаляем остатки старой прокладки, обезжириваем плоскость и наносим очень тонкий слой герметика на обе плоскости.
6. Устанавливаем прокладку, устанавливаем корпус термостата. В зависимости от указаний по применению герметика, затягиваем болты сразу же, либо по истечении указанного времени. То же касается и заливки антифриза. В руководстве по использованию герметика может быть указано, что эксплуатация возможна только по прошествии определенного времени.
7. Проверяем затяжку болтов/хомутов, заправляем систему антифризом.

После замены термостата проводим проверку таким же способом, как было указано выше, без демонтажа корпуса с двигателя.

Самостоятельно дорабатываем термостат ВАЗ 2110 или ставим замену

Многие владельцы ВАЗ 2110 недовольны работой печки своего автомобиля. Вот, казалось бы, уже утеплили салон, холодный воздух извне не поступает, печка как будто работает, а в салоне все равно холодно.

Поэтому авто умельцы приходят к заключению, что родная печка, может, и ничего, а вот доработка термостата на ВАЗ 2110 будет совсем не лишней. Поэтому кто-то, купив новый термостат, еще до установки его на автомашину производит доработку: на 5-дырочном переделывают контур, делая его 6-дырочным.

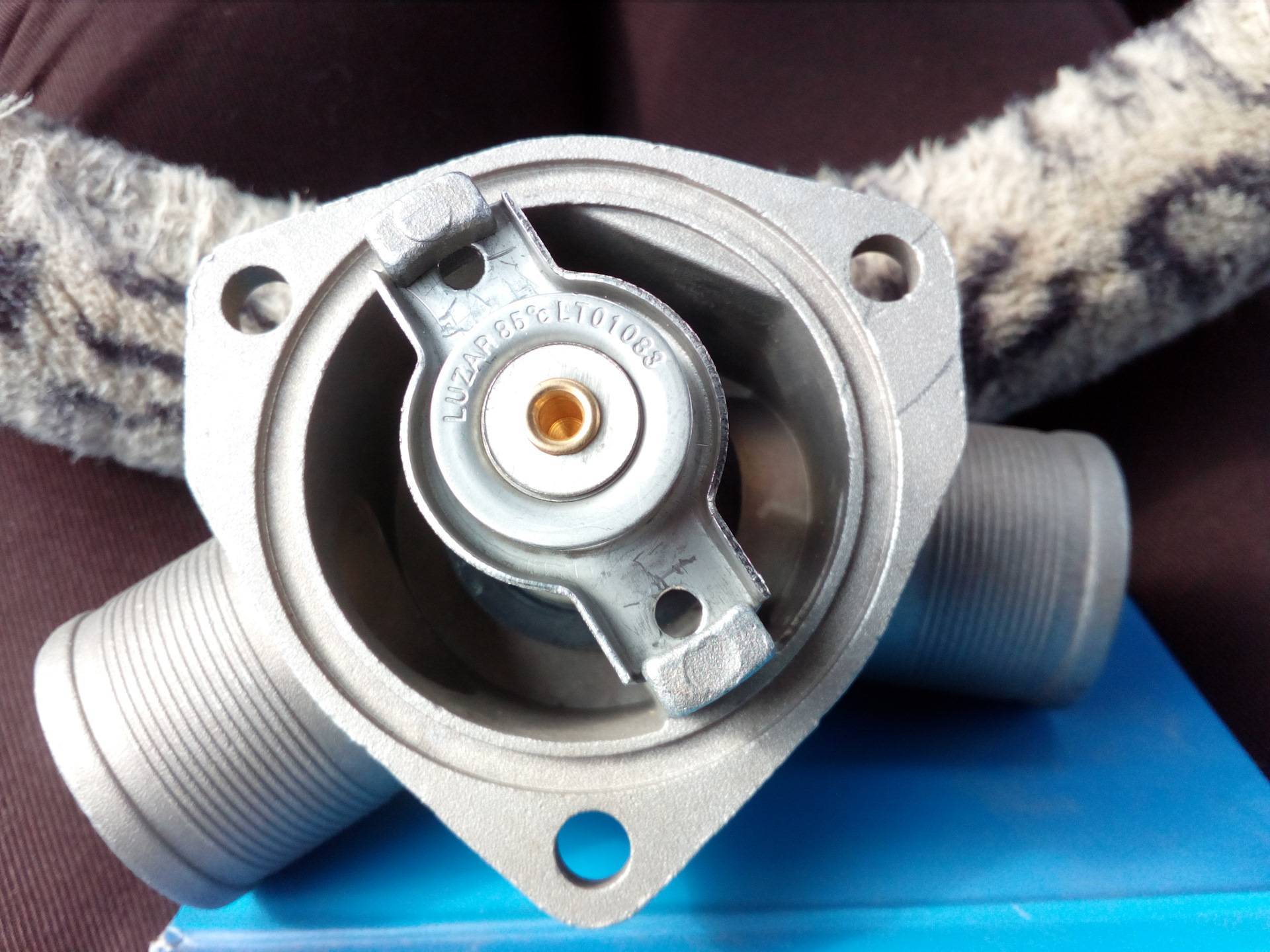

Заводской термостат

Рассмотрим все варианты, но вначале нужно проверить, виновен ли термостат в том, что тепла в салоне явно не хватает.

Сужение байпас канала

Если вы решите, что необходима регулировка именно байпас канала на ВАЗ 2110, то у 6-дырочного термостата проблем возникнуть не должно. А вот у 5-дырочного могут возникнуть неисправности, связанные  с тем, что не будет омываться холодный патрубок печки (выходной). Поэтому подумайте, нужна ли вам такая доработка, может, лучше сразу поставить термостат от Гранты или шести дырочный.

Чтобы уменьшить байпас, нужно произвести такие действия:

1. Из листового алюминия выпилить пластинку, чтобы она точно ложилась внутрь ТС;
2. Пластинку закрепить заклепкой или холодной сваркой, но так, чтобы крепление не мешало протеканию охлаждающей жидкости по малому кругу;
3. В этой пластинке нужно просверлить новое отверстие 5 или 6 мм (вместо 8мм штатного);
4. Кроме вышеописанных действий, на 6-ти дырочном ТС обратка печки подключается на термостат.

Стандартный канал байпаса в термостате Алюминиевая пластина для уменьшения канала байпаса Установленная пластина с уменьшенным каналом байпаса Саморезы делаются заподлицо

После такой доработки вы заметите, что салон будет прогреваться лучше и быстрее, но несколько замедлится прогревание двигателя.

Установка доработанного ТС

На ВАЗ 2110 можно без труда установить более совершенный термостат от Гранты 2190. Но все же следует немного знать об устройстве системы отопления/охлаждения в Гранте. Ее схему можно без особого труда реализовать на «десятке».

Будут нужны:

• Оригинальный ТС Гранты 2190 от BEHR;
• Нижний патрубок радиатора от Гранты, но подойдут и верхний 21214, либо просто подобранный по размеру;
• Тройник от ВАЗ 2110 для системы охлаждения;
• Шпильки на 8 мм по длине – как от постели распредвала;
• Прямой длинный патрубок печки от «десятки»;
• Прокладка для термостата.

Действуем по такому плану:

1. Нижний радиаторный патрубок меняем на тот, что от Гранты (или аналогичный). Можно оставить и родной, но соединить его с подходящим по диаметру под прямым углом с помощью куска трубы. Однако помним – чем больше соединений, тем больше возможностей для протечек;
2. Заводим патрубок расширительного бачка через тройник ВАЗ 2110: один конец – на слив с радиатора печки, другой – на подводящую трубу;
3. Сливаем охлаждающую жидкость;
4. Меняем шпильки на более длинные, и ставим термостат Гранты;
5. Перекручиваем датчик температуры.

Далее следует проверка на работоспособность доработанной системы обогрева. Обычно ТС Гранты более стабилен, обеспечивает более быстрый прогрев воздуха в салоне, не подвержен скачкам температуры.

• Вениамин
• Распечатать

Расскажем и научим

От исправности термостата зависит функционирование всей системы охлаждения, ведь именно он выполняет работу по регулировке температуры охлаждающей жидкости.

Когда двигатель автомобиля прогревается слишком уж резво, при этом практически сразу включается электрический вентилятор, а стрелка датчика температуры охлаждающей жидкости неумолимо приближается к красной зоне, угрожая перегревом двигателя, имеются все основания говорить о нештатной работе системы охлаждения. Очень часто причиной такой неисправности является термостат.

Грешат на термостат водители и в случае, если двигатель медленно прогревается до рабочей температуры, а стрелка датчика температуры стоит как вкопанная в начале шкалы.

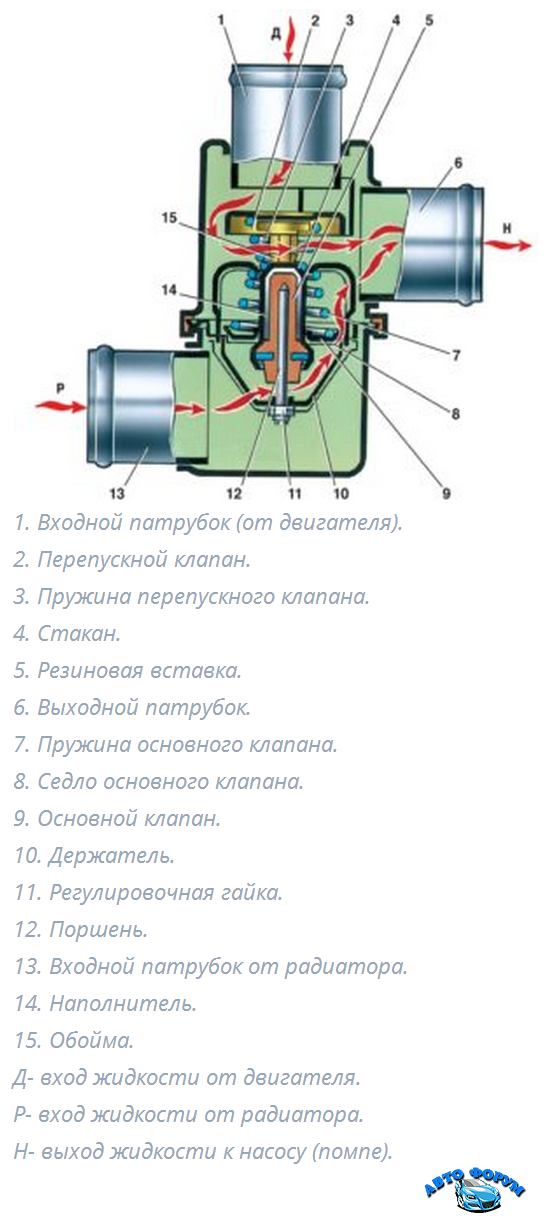

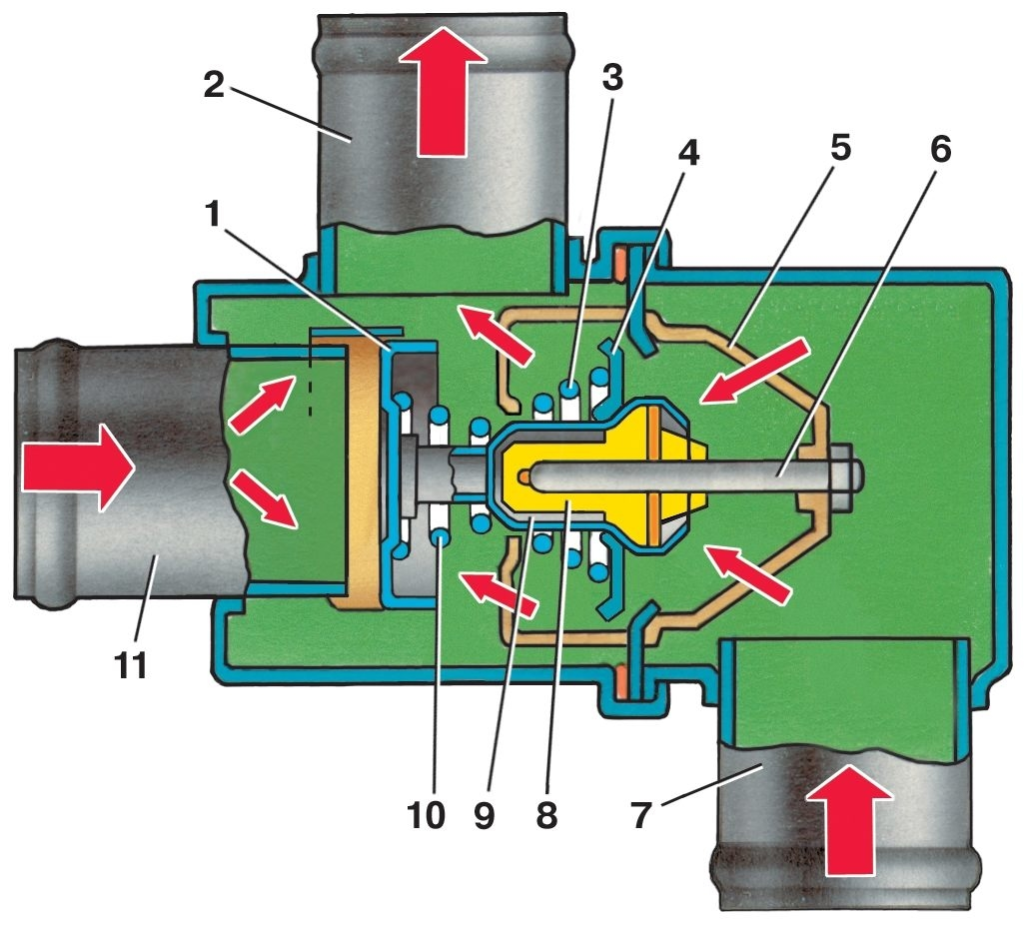

Принцип работы термостата

Назначение термостата – блокировать доступ охлаждающей жидкости к радиатору до тех пор, пока ее температура не достигнет определенного значения (от 85 до 95 0 С).

Эта задача в большинстве термостатов реализуется при помощи клапана, ведущего к нижнему патрубку радиатора.

Такой клапан посредством штыря соединен с цилиндром, наполненным техническим воском, температура плавления которого равна 85 0 С. При нагревании охлаждающей жидкости до указанной температуры до такой же температуры нагревается и воск.

Переходя из твердого в жидкое состояние, он значительно расширяется, выталкивая из цилиндра штырь, который открывает клапан.

В результате охлаждающая жидкость начинает циркулировать по большому кругу системы охлаждения, отдавая большую часть тепла через радиатор и охлаждаясь.

По мере снижения температуры двигателя воск в цилиндре термостата уменьшается в объеме, закрывая клапан и запуская циркуляцию охлаждающей жидкости по малому кругу системы охлаждения.

Проверка работы термостата на автомобиле

Для проверки термостата двигатель автомобиля запустите и прогрейте до штатной температуры. Через 1-2 минуты после запуска, когда стрелка датчика температуры охлаждающей жидкости еще только начала отклоняться от края шкалы, проверьте нагрев патрубков, ведущих к радиатору.

Нижний патрубок должен оставаться холодным, а верхний – понемногу нагреваться. Умеренно теплым должен быть и патрубок, ведущий к печке салона.

По мере прогревания двигателя, верхний патрубок радиатора должен становиться горячим, а нижний – оставаться холодным.

При достижении температуры срабатывания термостата (наносится на его корпус или указывается в паспорте), нижний патрубок радиатора станет теплым, а затем и горячим.

Это – свидетельство срабатывания клапана термостата. В теплую или жаркую погоду вслед за ним должен включиться и электровентилятор. Такой порядок работы термостата является штатным.

Если же в процессе прогревания двигателя теплыми становятся одновременно оба патрубка радиатора, это свидетельствует о том, что клапан термостата постоянно находится в открытом положении, запуская циркуляцию охлаждающей жидкости по большому кругу системы охлаждения.

Возможен и такой вариант – двигатель прогрелся, включился электрический вентилятор, а нижний патрубок радиатора остается холодным. В этом случае клапан термостата остается постоянно закрытым и не открывается даже при нагревании охлаждающей жидкости, запуская ее циркулировать по малому кругу системы охлаждения.

Оба последних варианта явно свидетельствуют о том, что термостат неисправен и подлежит замене.

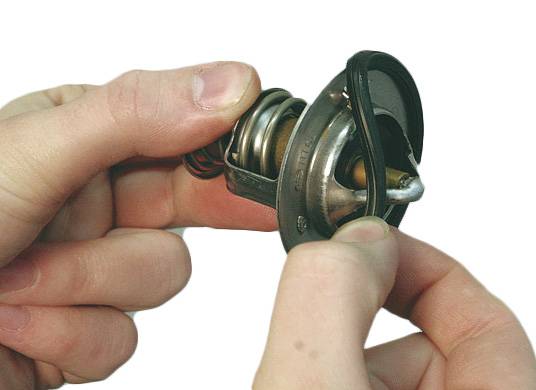

Проверка работоспособности демонтированного термостата

Проверить исправность термостата в домашних условиях очень просто. Все, что для этого понадобится – кастрюлька с кипятком.

Опустив в кипяток термостат, подождите несколько секунд, пока он нагреется. В случае его исправности будет прекрасно видно, как переместится шток и раскроется клапан термометра.

Точно так же наглядно будет происходить и закрытие клапана в случае охлаждения термостата под струей воды или в кастрюльке с холодной водой.

Если же в результате домашнего тестирования окажется, что клапан не открывается и/или не закрывается, значит термостат – неисправен.

Перегрев двигателя может происходить не только из-за неисправности термостата.

В некоторых случаях недостаточная циркуляция охлаждающей жидкости может быть вызвана вызвана выходом из строя водяного насоса (помпы) или «завоздушивания» системы охлаждения вследствие неправильно выполненной замены охлаждающей жидкости.

Как снять старый термостат ВАЗ-2110

Никаких специальных знаний для этой процедуры иметь не нужно, достаточно следовать простой инструкции. Сначала задачей ремонтирующего авто становится слив старой охлаждающей жидкости. Как это правильно сделать?

• отсоедините брызговик двигателя, установленный на ВАЗ-2110;
• отвинтите и извлеките с бачка пробку;
• чтобы охлаждающая жидкость не пролилась мимо, подставьте под радиатор тару, рассчитанную на 6-8 л, таков максимальный объем охлаждающей жидкости;
• емкость следует подставить прямо под отверстие, размещенное на блоке цилиндров;
• воспользовавшись ключом размера 13, открутите пробку, стоящую на сливном отверстии на блоке, а затем слейте остатки жидкости.

Демонтаж термостата, в свою очередь, выглядит так:

1. Найдите отводящий шланг, выходящий из радиатора.
2. На этом шланге есть хомуты, их нужно ослабить.
3. Теперь найдите подводящий шланг трубы помпы и шланг, служащий в качестве соединения термостата и выпускного патрубка. Снова ослабьте хомуты.
4. Извлеките старую модель.

Установка нового образца производится в обратной последовательности. Лучше всего монтировать шестидырочный прибор, а если есть способности к созданию и модернизации разных конструкций, изделие можно постараться доработать. Не забудьте залить в систему охлаждения новый раствор.

Наглядно процесс снятия и замены старого приспособления на новый показан в видеоролике ниже:

Очень часто владельцы современных автомобилей сталкиваются с перегревом двигателя внутреннего сгорания. Трудности в работе двигателя создаёт нерабочий термостат. Из-за его неисправности из-под капота автомобиля струится густой пар. Дальнейшее путешествие становится невозможным, автомобиль и вовсе может сломаться. Существуют признаки неисправности термостата.

Проверка работоспособности

Для того, чтобы точно выяснить — работает или не работает термостат ваз 2114, не нужно прибегать к сложным методам проверки или специальной аппаратуре. Достаточно лишь открыть капот и потрогать рукой входные патрубки под радиатором охлаждения (относящиеся к большому циркуляционному контуру).

Дальше, в зависимости от их состояния, можно будет сделать следующие выводы:

• если патрубки становятся горячими сразу после запуска двигателя, значит термостат заклинило в положении «на большой круг»;
• если патрубки остаются холодными даже после полного прогрева мотора, значит клапан заклинило в закрытом положении, и вся жидкость идет на малый круг;
• если патрубки постепенно нагреваются и после полного прогрева двигателя становятся горячими, значит термостат полностью исправен.

В случае же, если остаются какие-либо сомнения, устройство можно демонтировать и проверить в домашних условиях следующим образом:

• опустить термостат в кастрюлю с водой;
• довести воду до температуры, близкой к 90 градусам (потребуется термометр);
• внимательно прислушаться — если термостат исправен, он издаст характерный щелчок. Тишина же будет свидетельствовать о поломке устройства.

Если клапан термостата закис не намертво, то вернуть устройство к работе можно даже в полевых условиях — для этого нужно аккуратно постучать по его корпусу ключом или отверткой. Правда, подобный ремонт может быть лишь временным решением — по возвращении домой неисправный термостат все равно нужно будет заменить.

Как проверить термостат не снимая его с машины

Проверить работу устройства, без его снятия можно только условно. Исключением могут быть только случаи, когда его заклинило. В подобной ситуации вывод об исправности термостата можно осуществить, проверив температуру патрубков, период за который совершился прогрев и датчику температуры.

Для проверки следует включить двигатель и подождать 2 минуты, затем потрогать шланг, идущий от термостата к радиатору. За это время клапан еще не срабатывает и шланг должен быть холодным. Если он горячий – в клапане есть какие-либо неполадки, и когда спустя какое-то время шланг не становится горячим – клапан заклинило и следует чинить устройство.

Профессионально проверить термостат способы только специалисты. Если возникают нарекания на работу двигателя, лучше будет обратиться к опытным работникам и своевременно устранить проблему.

Термостат

двигателя представляет собой механический клапан необходимый для регулирования температуры охлаждающей жидкости в системе.

Замена термостата ВАЗ 2110

Термостат – это механизм, который регулирует потоки охлаждающей жидкости в малом и большом контурах системы охлаждения двигателя. Проще говоря, это клапан, работа которого напрямую зависит от температуры антифриза. Эта температура всегда разная и зависит от марки автомобиля, условий эксплуатации и климатических условий.

Например, автомобили повышенной проходимости, эксплуатируемые в жарких регионах, устанавливают термостаты с температурой до 60 градусов, чтобы избежать перегрева двигателя. В северных регионах используются клапаны до 90 градусов и выше.

Существуют также аналогичные клапаны с электронной регулировкой, которая выбирает температуру открытия в зависимости от ряда факторов, учитываемых системой управления двигателя.

Неисправность термостата может привести к печальным последствиям, поскольку при блокировке большого контура охлаждения высока вероятность перегрева двигателя.

Признаки неисправности термостата

Неисправность может проявляться по двум сценариям. В первом случае сбивается температура открытия клапана. Во втором случае его попросту клинит (в открытом или закрытом положении). Признаки неисправности выглядят следующим образом:

• Стрелка температуры поднимается выше её обычного положения. При этом она не доходит до красной линии, а лампа критической температуры двигателя не загорается. Вероятно, неисправность связана с тем, что клапан не до конца открывается, или стал открываться при более высоких температурах.
• Стрелка температуры на прогретом двигателе находится ниже и не поднимается до рабочей температуры. Противоположная первому пункту ситуация.
• Стрелка «зашкаливает», загорается лампа критической температуры. Это говорит о выходе из строя термостата или помпы, или же о наличии протечек антифриза. Необходимо немедленно заглушить мотор, иначе можно «попасть» на большой ремонт.

Роль термостата в системе охлаждения двигателя

Система охлаждения двигателя разделяется на два контура: большой и малый. Малый контур замыкает в себе внутренние элементы двигателя и радиатор печки для обогрева салона. Большой контур включает в себя малый, но помимо этого проходит через радиатор охлаждения, расположенный перед двигателем.

Таким образом, когда температура охлаждающей жидкости достигает установленного уровня, клапан открывает поток в большой контур и антифриз охлаждается встречным воздухом, попадая в радиатор охлаждения.

Если же встречного воздуха не достаточно, то датчик температуры двигателя передаёт команду на блок управления, который в свою очередь включает вентилятор охлаждения, расположенный перед радиатором.

Как только поступающий в радиатор воздух охлаждает жидкость до определённой температуры, клапан закрывается, и антифриз снова течёт по малому контуру. В итоге, температура двигателя поддерживается в рабочем состоянии.

Замена термостата ВАЗ 2110 инжектор 8 клапанов

Для замены неисправного узла на «десятке», вам понадобится ёмкость объёмом не менее 10 литров (можно использовать две по пять) и стандартный набор инструментов. Выполните следующие действия:

• Слейте охлаждающую жидкость с двигателя.
• Снимите корпус воздушного фильтра для доступа к месту работы.
• Ослабьте хомуты и снимите патрубки.
• Разберите корпус, выкрутив 2 болта, после чего извлеките деталь.
• Выполните замену и соберите всё в обратной последовательности.

Замена термостата на ВАЗ 2110 своими руками выполнена. Теперь необходимо залить охлаждающую жидкость обратно в систему и запустить двигатель. Контролируйте уровень антифриза в расширительном бачке, поскольку при прогреве из системы может выходить воздух.

Первые несколько дней проверяйте систему на герметичность, чтобы избежать потерь охлаждающей жидкости. Замена термостата ВАЗ 2110 инжектор 16 клапанов производится аналогичным методом.

Подбор необходимых параметров термостата

К выбору данной запчасти нужно подходить с умом, поскольку температура, как описывалось выше, должна зависеть от условий эксплуатации.

Старайтесь учитывать такие условия, как место эксплуатации автомобиля и то, при каких нагрузках используется автомобиль.

Выбирайте деталь так, чтобы двигатель вашего автомобиля не перегрелся, но в то же время чтобы он не работал в низких диапазонах температур – второй случай может привести к повышенному износу элементов двигателя.

Если вы эксплуатируете автомобиль преимущественно в зимнее время – то выбирайте деталь с более высокой температурой открытия клапана.

В противном случае температуры антифриза не будет достаточно для обогрева салона до комфортной температуры.
