Как правильно проверить уровень масла в двигателе

Общие рекомендации по проверке уровня масла в двигателе

У большинства моделей главным инструментом для контроля количества смазочной жидкости является маслоизмерительный щуп. Некоторые автопроизводители предусматривают электронную проверку, такая информация располагается в руководстве по эксплуатации.

Оптимальным уровнем смазки является маркированный участок на щупе:

  • если следы смазочного состава обнаруживаются поблизости от метки max, в доливе система не нуждается;
  • если остатки заметны в центральной части, можно немного добавить масла;
  • если след замечен рядом с делением min, долив обязателен.

Дизельные силовые агрегаты, относящиеся к типу V6, рекомендуется прогревать до 90 градусов. В поддон смазочная жидкость стекает около 2-3 минут.

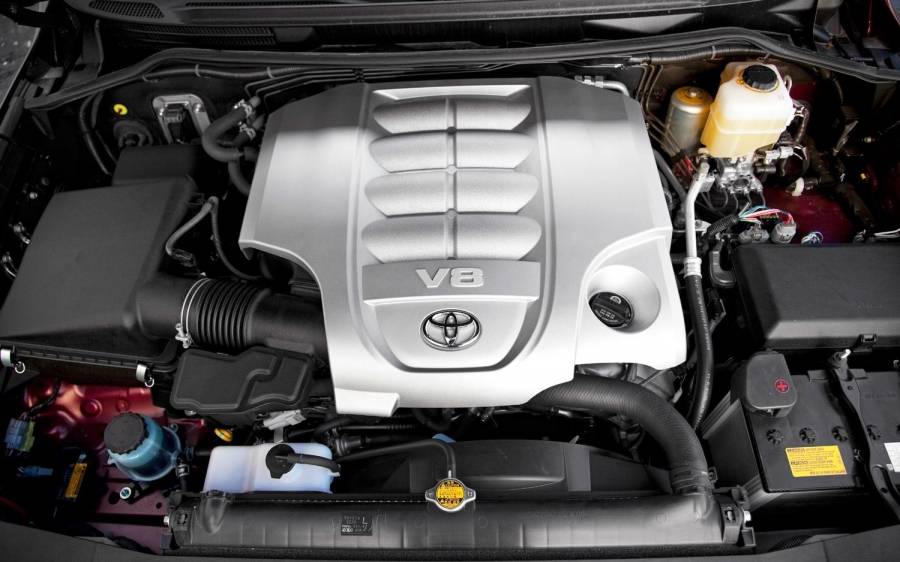

Бензиновые двигатели V8 проверяют следующим образом:

  • прогревают мотор до 90 градусов;
  • оставляют на холостом ходу 1-2 минуты;
  • заглушают и выжидают до 5 минут;
  • выполняют проверку маслоизмерительным щупом.

Важно не только удостовериться в количестве, но и изучить качество смазки. Вязкая и темная жидкость на щупе, содержащая следы посторонних включений, указывает, что пора полностью заменить смазочный состав

Начинающие автолюбители часто совершают типичные ошибки:

  • выбирают для проверки неровную площадку, из-за чего автомобиль располагается под углом;
  • проверяют уровень масла, пока двигатель работает или не успел остыть после поездки;
  • не очищают маслоизмерительный щуп;
  • не выжидают необходимое время после долива или замены смазочной жидкости.

В результате невозможно получить адекватное представление о состоянии масляной системы авто.

Алгоритм проверки уровня

Чтобы проверить уровень правильно, а также понимать основные моменты процесса, приведём алгоритм проверки максимально доступно:

Чтобы узнать реальный уровень масла в картере, очень важно установить автомобиль на абсолютно ровную площадку. В том случае, если двигатель будет иметь завал вперёд или назад, вправо или влево, ни о каком точном измерении речи быть не может.
Устанавливаем автомобиль на ровную площадку

Ни в коем случае нельзя проводить замер сразу после остановки двигателя, поскольку часть масла все ещё будет находиться в системе смазки, маслопроводящих каналах и, как следствие, уровень будет ниже реального

В свою очередь это может сбить с толку и заставить долить масло до нормального уровня, а после стекания масла в картер, уровень может критически вырасти, что приведёт к продавливанию сальников и прочих малоприятных вещей. После остановки двигателя должно пройти не менее 5-15 минут.
Даем автомобилю остыть, чтобы масло стекло в картер. Стрелкой указано типовое размещение масляного щупа.

Достаём щуп, протираем его ветошью, поскольку он будет забрызган маслом. Погружаем щуп обратно в картер.
Протираем щуп ветошью.

  1. На щупе находим две метки — минимум и максимум. Нормальный уровень — масло находится между этими двумя насечками. Доливаем масло только в том случае, если его уровень ниже минимума или на несколько миллиметров выше его. Также не желательно держать уровень на максимуме. Уровень масла в норме

    Одна сторона щупа может имеет надпись Cold (холодный) и Hot (горячий)

  1. При необходимости доливаем масло, проверяем его качество по внешним признакам: следы охлаждающей жидкости (так называемая эмульсия), излишне тёмный цвет, а также потеря вязкости говорят либо о неисправности, либо об износе масла. В этих случаях необходимо либо устранение неисправности, либо замена масла и масляного фильтра.

    При контроле уровня моторного масла необходимо проверять его качество

Дополнительные нюансы

Контроль уровня масла следует проводить как можно чаще — при каждой заправке, при ежедневном осмотре, а если автомобиль эксплуатируется периодически, то перед каждым запуском двигателя. Долив масла следует проводить либо на холодном, либо на слегка прогретом моторе, чтобы после долива показатели щупа были максимально реальными. При этом долив производят именно той марки масла, которая была залита до этого, либо той марки, которую рекомендует производитель.

Доливать масло лучше на холодном двигателе

Как часто проверять?

Частота проверки зависит от состояния двигателя. А вот частота замены масла сильно зависит от марки двигателя, его мощности и конструктивных особенностей. К примеру, для низкооборотистых маломощных моторов нормальным периодом замены может быть и 15 тысяч км, но регламент зависит также от качества смазки.

При этом руководствоваться стоит не столько регламентом, указанным производителем, сколько именно результатами проверки уровня. Чёрное и слишком жидкое масло на щупе — первый повод для замены смазки и фильтра. Обслуживайте двигатель правильно и своевременно, удачных всем дорог и миллионного пробега вашему мотору!

Как проверить: нюансы работы

Стандартно уровень замеряют только на холодном двигателе. Делается это для того, чтобы смазка успела полностью стечь в поддон — только при соблюдении данного условия можно говорить о точном замере объёма. Если же проверять его сразу после того, как будет заглушён мотор, то уровень смазочной жидкости будет значительно ниже, чем есть на самом деле. Поэтому мотору дают как минимум полчаса для остывания и только потом приступают к данной процедуре.

Несмотря на это, бытует мнение, что при отрицательных температурах окружающей среды проверять количество масла нужно сразу после того, как двигатель проработает несколько минут на холостом ходу. Делается это для разжижения состава. Однако производители смазочных материалов такой теории не придерживаются.

Существует несколько основных правил проверки уровня масла:

  • Автомобиль должен стоять на ровной поверхности в строго горизонтальном положении. Любое отклонение рельефа может привести к тому, что жидкость в поддоне также будет находиться в наклонённом состоянии, соответственно, измерения будут неточными — либо больше, либо меньше реальных;
  • Процедура проводится только на холодный мотор. После поездки машине даётся как минимум полчаса для остывания и стекания масла в поддон.

Проверяется уровень смазочной жидкости следующим образом:

  1. Открывается капот автомобиля. Защёлка для его открытия располагается либо с водительской стороны, либо рядом с рулевым колесом. На капоте также имеется дополнительный замок — его можно отщёлкнуть пальцем;

  2. Возле блока цилиндров располагается щуп. В большинстве моделей автомобилей он выделяется ярким цветом, поэтому перепутать или не найти его сложно. Измерительный прибор аккуратно вынимается из гнезда — дёргать его не нужно, чтобы не сломать, иначе придётся покупать новую деталь, а стоит она немалых денег;

  3. Щуп изготавливается как из металла, так и из пластика, хотя второй вариант встречается крайне редко. Длина детали составляет 30–40 см, своей нижней частью он достигает масла в поддоне. Щуп тщательно протирается сухой мягкой тканью, после чего вновь помещается в гнездо и вынимается обратно;

  4. На поверхности прибора имеются метки: полоски, точки или дырочки. Нижняя из них обозначает минимальный уровень, верхняя, соответственно, максимальный. Нормальный уровень смазочной жидкости должен находиться либо между отметинами, либо ближе к верхней. Нормой считается даже если объем несколько ниже среднего. Доливается масло только в том случае, если его уровень упал до минимальной отметки. Переливать его тоже не стоит, иначе это приведёт к проблемам в работе двигателя;

  5. По окончании процедуры щур убирается обратно в гнездо.

Более подробно процедура проверки уровня масла в двигателе описана в видео:

Контрольная пробка

На некоторых моделях автомобилей, оснащённых автоматическими коробками переключения передач, измерительные щупы не предусмотрены. Проверка осуществляется иным способом и занимает больше времени: объем смазки только выставляется, но не измеряется.

В таких КПП устанавливаются специальные «системы перелива», конструкция которых включает специальную трубку, крепящуюся к сливному отверстию поддона, и контрольную пробку, закрывающую отверстие в данной трубке.

Контрольная пробка уровня масла, входящая в «систему перелива» автомобиля

Необходимый уровень масла определяется по высоте трубки. Излишки смазки, находящиеся выше верхнего отверстия трубки, сливаются при откручивании контрольной пробки.

Подобная система создавалась с целью защиты двигателя автомобиля от перелива масла при замене. Несмотря на её преимущество, для автовладельца она создаёт немало проблем, поскольку обычным способом измерить объем смазки невозможно.

Чтобы проверить уровень жидкости с такой системой, необходимо:

  1. Загнать машину на подъёмник либо поднять её домкратами с соблюдением горизонтального положения;

  2. Открутить контрольную пробку. Во время этой процедуры может вылиться небольшое количество масла, по цвету которого определяется уровень загрязнения агента и необходимость его замены;

  3. В заливную горловину доливается около 100–200 граммов чистого масла. Доливается смазка до тех пор, пока она не начнёт капать из сливного отверстия — это означает, что необходимый уровень достигнут.

Сложная процедура самостоятельной проверки и замены моторного масла вынуждает автовладельцев обращаться за подобной услугой в автоцентры, которые выставляют необходимый объем смазки и регулярно осуществляют её замену — примерно раз в год. Такое решение, конечно, приводит к удорожанию эксплуатации транспорта, однако избавляет владельца от лишних проблем.

Какое масло можно доливать

Среди автолюбителей нет однозначного мнения по поводу смешивания различных марок масел. Одни убеждены в недопустимости доливки в двигатель масла другой марки, другие же ничего зазорного в этом не видят. Производители масел теоретически допускают такое смешивание, но только в крайнем случае, когда выдержать рекомендации завода-производителя нет возможности. Если в двигателе находится минеральное масло, в него можно добавить полусинтетические марки, а также те разновидности, которые являются продуктами гидрокрекинга.

Аналогично можно смешать «минералку» с «синтетикой», изготовленной на основе полиальфаолеинов. Другие виды синтетического масла – силиконовые, полиэфирные или гликолевые, можно лить в минеральные только тогда, когда их формулы взаимно совместимы. В экстренных случаях возможно добавление «минералки» в «полусинтетику» и «синтетику» в случае резкого снижения уровня масла ниже минимальной отметки, и отсутствия нужного смазочного материала для доливки.

Почти все современные бренды масел имеют допуски согласно стандартов API (США) и АСЕА (Европа), что предусматривает возможность их совместимости с любой маркой, сертифицированной в рамках данного стандарта. При этом различных побочных явлений несовместимости, таких как вспенивание, выпадение осадка и других реакций, не происходит. Это значит, что если в моторе залита «синтетика» сертификации АСЕА или API, то в экстренных случаях можно без опасения добавлять любое масло с таким же сертификатом.

Многие эксперты сходятся во мнении, что при добавлении масла наиболее предпочтительным вариантом будет материал того же производителя, который уже залит в двигатель, даже если он не совсем подходит по вязкости. Это объясняется тем, что внутри одного бренда гораздо больше похожих элементов, чем отличительных. Основа масла и состав присадок сильно отличаться не будут, что практически гарантирует отсутствие проблем несовместимости при смешивании. Также учитывая тот факт, что при замене масла в моторе остается до 15% старого, лучше использовать масло только одной марки.

Наиболее рискованный вариант смешивания – использование масел различных производителей. Это обусловлено составом присадок, которые у всех фирм различаются и защищены патентами. Это не означает, что при взаимодействии они обязательно вспенятся или выпадут в осадок, но реакция химического взаимодействия между ними практически неизбежна. Таким образом, различные масла способны взаимно уничтожить часть присущих им полезных свойств.

Если все-таки приходится прибегать к смешиванию, то для минимизации нежелательных последствий нужно соблюдать следующие правила:

  1. Избегать смешивания масел различных типов, например, синтетического и минерального.
  2. В крайнем случае допускается смешивание разных видов масел одного производителя, но с последующей полной заменой масла и фильтра.
  3. Долив около 10% масла практически не влияет на его свойства.
  4. Смешивать масла разных производителей только в самом крайнем случае.

Диагностика датчика

При обнаружении неисправностей в работе ДУМ в первую очередь проверяется лампочка на приборной панели. Затем устанавливается причина неполадок. Самыми часто встречающимися считаются низкий уровень смазочной жидкости, неисправности в работе силового агрегата и неправильное подключение приборов.

Диагностика масляного датчика проводится на смотровой яме. Машина загоняется на яму, с неё снимается защита. От датчика отсоединяются провода и включается зажигание, затем замеряется напряжение между соединительной колодкой и «массой». Данный показатель должен быть в районе 12 В.

Если напряжения нет или оно ниже нормы, то причина кроется в плохом контакте цепи, обрыве проводки или неисправности индикационного блока.

Как правильно измерить уровень масла

Уровень масла на стержне щупа может меняться. Поэтому, чтобы точно определить сколько масла в ДВС, надо соблюдать следующие рекомендации:

  1. Поставить машину на ровное место. Ведь если автомобиль будет стоять на склоне любой стороной, то масло в картере соберется в одном углу и щуп покажет низкий уровень масла.
  2. Не измерять уровень на «горячую», то есть после того, как мотор работал, надо дать ему остыть. Я думаю, все известно, что при нагревании, вещества увеличиваются в объеме. Если замерить, когда мотор горячий, то уровень покажет больше реального. На щупах автоматической коробки передач есть метки, когда уровень масло должен быть на отметки HOT (в горячем состоянии) и на отметке COOL (когда АКПП холодный). Удобно, не надо ждать пока остынет.
  3. Вытаскиваем щуп и вытираем его чистой тряпкой. Точно можно определить только после повторного погружения в масло.
  4. Вставляем щуп на место в картер до конца.
  5. Смотрим, где заканчивается масло на щупе и где этот уровень. Нормальный уровень — это «золотая середина», между метками min и max.
  6. Если уровень ниже минимальной отметки или близок к ней, то необходимо долить масло. Моторное масло полностью должно быть таким же, которое было залито. Если например, залито масло Лукойл с маркировкой 5w-40, то заливаем такое же. Если было залито синтетическое масло и добавить минерально или полусинтетическое, то масло вступит в реакцию и свернется, после чего придется полностью сливать масло, промывать систему ДВС, покупать новое масло и заливать.
  7. Если уровень выше максимальной отметки или близок к ней, то лучшим вариантом будет слить часть масло, открутив сливной болт на дне картера. Если не сделать этого, то может выдавить сальники, которые придется потом менять.

Во время проверки уровня масла надо проверять и качество масла. По маслу на щупе видно, прозрачное оно или нет. Бывает, что масло вообще черное-черное. В этом случае, конечно же, следует сразу заменить.

Во время замены масла обязательно меняется и масляный фильтр. Если после замены масла и фильтра, на панели приборов горит и не гаснет значок давление масла, то надо открутить масляный фильтр и закрутить его обратно (воздушная пробка в масляном фильтре), правда немного масла вытечет, но это не критично, я думаю. Если за давление масла в системе отвечает масляный фильтр, объем и характеристики масла, то за давление топлива подаваемого на форсунки отвечает регулятор давления топлива (РДТ).

Как часто проверять уровень моторного масла

У разных движков разные инструкции по эксплуатации. К тому же, период замены масла зависит и от качества самого масла.

Для низкообортных двигателей малой мощности нормальным пробегом для замены масла считается 15 000 км. Что касается замены топливного фильтра, то его ресурс составляет 60 000 км пробега или меняется по степени загрязненности.

Последствия изменения уровня масла

Модели АКПП отличаются сильными и слабыми сторонами, поэтому изменение уровня ATF по-разному влияет на узел. Наглядные примеры из опыта ремонтных сервисов:

В «бестселлере» среди надежных АКПП — ZF5HP19 — из-за недостатка ATF, ее преждевременного старения и загрязнения текут сальники, изнашиваются муфты, перегревается гидротрансформатор. Ремонт дорогостоящий — только замена расходников в ГТ обойдется в 7 000 р.

Надежность TF-60SN/09G сильно зависит от уровня масла: при недостатке смазки фрикционы быстро сгорают, в поток попадает клеевой состав, который забивает сетку фильтра, каналы гидроблока, соленоиды, соты радиатора.

В TF-80SC/AF40 ГТ загрязняет жидкость пылью от фрикционной накладки. При недостатке ATF эта взвесь забивает гидроблок, приводит к протечкам и падению давления в цепи передач.

B инструкции к автомобилю написано как определить уровень масла в АКПП, но какие последствия влечет за собой ненормальный показатель придется изучать самостоятельно.

Оптимальный уровень масла в АКПП рекомендации

Уровень трансмиссионного масла в коробке автомат проверяют:

  • по контрольным меткам «Cold» и «Hot» или другим символам на щупе;
  • через трубку в днище.

Количество жидкостиизмеряют при температуре,регламентированной производителем. Селектор выставляют в режим «Паркинг» или «Нейтраль». Для того чтобы оценить количество масла на щупе, его нагревают обычно до 80 — 90℃ и ориентируются по отметке «Hot».

Какой уровень масла АКПП должен быть на щупе:

  • между засечками «Hot»;
  • в зоне обозначенной сеткой;
  • между метками, обозначающими предельные значения.

В АКПП с пробкой электрика особо чувствительна к количеству и чистоте жидкости, поэтому производителиограничили доступ водителей к самостоятельному техобслуживанию. Так, при перегреве ATF ЭБУ блокирует работу ГТ и тормозит переключение скоростей. Такие автоматы называют «необслуживаемыми», но это не значит, что водитель должен ждать момента, когда система откажет.

Последствия при низком уровне жидкости в коробке автомат

Отметка ATF ниже засечек «Hot» указывает на:

  • недостаточное количество жидкости;
  • протечки в узле.

Незатянутые соединения, повреждены шланги, загрязнены и изношены сальники, деформированы детали и т.д. можно обнаружить при осмотре днища. При утечке и нехватке жидкости маслонасос начинает подсасывать воздух.

Образуется смесь, отличная по своим характеристикам от ATF, что приводит к:

  • падению КПД гидротрансформатора, что заставит его увеличить нагрузку;
  • снижению давления на фрикционы, в следствие чего передачи будут дергаться при переключении, а диски стираться из-за пробуксовки;
  • быстрому загрязнению жидкости, в результате эта грязь забьет фильтры насоса, каналы гидроблока, соленоиды, шланги;
  • ухудшению качества смазки и перегреву системы.

Доливать можно только ту ATF, которая уже находится в системе или рекомендуется производителем.

Повышенный уровень масла в АКПП насколько это опасно

Причиной завышенного показателя ATF может быть перелив после замены или измерение холодной жидкости. Производители пишут в мануалах как проверить уровень масла АКПП, указывают температуру, и это требование нельзя игнорировать, иначе замер будет неправильный.

Перелив приводит к вспениванию масла и росту давления — излишки выплеснутся наружу, и давление в системе упадет. Кроме того, вспенивание изменяет плотность и рабочие свойства жидкости. В результате масло быстрее загрязнится, сальники начнут течь, появятся люфты в шестернях передачи. Узел будет толкаться, выдавать ошибки и быстро выйдет из строя.

Холодный или горячий двигатель

Оптимальный уровень масла

Многие владельцы автомобилей спорят, как правильно проверить уровень масла в двигателе. Автолюбителей условно можно поделить на два лагеря: одни будут утверждать, что проверяется масло только на холодном двигателе, другие — уверять в обратном. Но кто же прав и какую температуру двигателю все же стоит иметь во время проверки?

Главным аргументом в пользу холодного режима является то, что защитная пленка уже перестала обволакивать большую часть механизмов и благополучно стекла на дно. А, значит, можно безошибочно определить, сколько в двигателе плещется жидкости

Сторонники такой позиции забывают об очень важном моменте

Моторное масло обладает одним важным свойством: оно реагирует на изменение температуры. При нагревании оно увеличивается в объеме, а при остывании, наоборот, сжимается. Таким образом, проверяя движок на холодную, вы рискуете быть обманутыми самой жидкостью — ее уровень будет ниже реального. Поверите показаниям и дольете масла до требуемого уровня? После прогрева мотора количество смазочного материала поднимется выше отметки «max», а там уже и до проблем недалеко.

Уровень масла в двигателе лучше всего проверять при его температуре около 50 градусов (стрелка указателя температуры масляной жидкости располагается на среднем значении). В этом случае и жидкость сохраняет свои свойства, и основная часть ее располагается в нижнем отсеке.

Существуют случаи, когда можно проверять уровень масла на холодном и горячем двигателе. Но здесь уже имеют место рекомендации автопроизводителя. Лучший способ определить, можно ли производить замеры масла в холодном состоянии в вашей марке машины, — осмотреть щуп. Если на нем имеются дополнительные метки «HOT» и «COLD», то заморачиваться с температурой в моторном отсеке не стоит.

Датчики теплового действия

Именно тепловой уровнемер чаще всего встречается в конструкции двигателей современных автомобилей. В основе датчика находится нагревательный элемент. Блок управления чередует фазы нагрева, кратковременно разогревая элемент до температуры, превышающей фактическую температуру масла в двигателе, и остывания. Именно длительность периода снижения температуры нагревательного элемента до температуры моторного масла, в который он погружен, и позволяет рассчитать фактический уровень.

Принцип работы уровнемера такого типа обуславливает наличие датчика температуры масла. Именно таково устройство и принцип работы датчика G266, устанавливающегося на многие автомобили Volkswagen, Skoda, Audi. Оба элемента совмещены в корпусе датчика уровня, который находится в поддоне картера двигателя.

Электротермические уровнемеры

Электротермические датчики уровня масла можно назвать подвидом тепловых уровнемеров. Основой датчика является нагревательный элемент (проволока) с высоким температурным коэффициентом сопротивления. Общее сопротивление нагревательного элемента зависит от температуры нагрева. Соответственно, чем глубже погружен датчик в смазывающе-охлаждающую жидкость, тем лучший отвод тепла от нагревательного элемента и тем меньше его сопротивление. Уровень масла рассчитывается блоком управления по фактической величине напряжения на выводах датчика.

Ультразвуковые измерители

Принцип работы основывается на использовании ультразвука – звуковых колебаний, частота которых превышает доступный человеческим органам восприятия диапазон частот. Степень отражения звуковых волн зависит от плотности материала, на который направлен источник звуковых колебаний. Поскольку плотности воздушной среды и моторного масла разнятся, на границе уровня масла в поддоне звуковые волны отражаются. Отраженные колебания улавливаются приемником, а временной интервал между переданным и отраженным сигналом используется для расчета уровня масла в двигателе.

Устройство датчика G266, использующееся в конструкции авто VAG-Group.

Также в корпус включен PTC-резистор, который позволяет измерить температуру масла. Помимо измерительного элемента, устройство включает в себя электронный измерительный блок, который обрабатывает ультразвуковые сигналы и сигналы от PTC-резистора. С цифрового логического модуля сигналы, преобразованные в понятный для блоков управления язык – ШИМ-сигнал, через ЭБУ двигателя отправляются на щиток приборной панели.

Преимущества перед тепловыми элементами

  • Низкое потребление тока.
  • Быстрота прохождения сигнала.
  • Возможность реализации графической индикации фактического уровня масла в двигателе.

Алгоритмы измерений

Статический контроль. Двигатель заглушен больше 60 сек., автомобиль неподвижен (должен быть затянут стояночный тормоз)

Для нивелирования погрешности измерений принимается во внимание возможное наклонное положение кузова автомобиля. Чтобы владелец не ждал данных после включения зажигания, измерение уровня происходит сразу после открытия водительской двери.
Динамический контроль уровня

Задействован, когда автомобиль находится в движении. При этом учитываются: обороты коленчатого вала, продольное и поперечное ускорение, температура двигателя, положение концевого выключателя капота. При этом цикл движения с момента последнего срабатывания капота должен быть больше 50 км.

Роль концевика капота

VAG в автомобилях VW, Audi, Seat, Skoda использует довольно интересную схему подключения датчика уровня масла в двигателе. Если индикатор низкого уровня загорелся, то для его погасания должны быть выполнены 2 условия:

  • срабатывание концевика капота (логично, что без открытия капота невозможно долить масло);
  • пополнен уровень.

Если после загорания лампочки низкого уровня вы открыли капот, но не восполнили недостачу, индикация потухнет и загорится повторно только спустя 100 км. В случае критического количества смазывающе-охлаждающей жидкости, на приборной панели загорится лампочка низкого давления масла.

Если на автомобиле неисправен концевик капота, лампочка не потухнет, даже если уровень будет в норме. Эту особенность схемы подключения нужно учитывать при диагностике системы.

Режимы световой индикации

Простейшее устройство системы контроля количества жидкости предполагает лишь зажигания лампочки (масленки) на приборной панели. Более продвинутые системы, использующиеся в том числе и VW, имеют несколько режимов световой индикации низкого уровня смазки в моторе.

На автомобилях с графическим отображением количество масла можно оценить по проецирующейся на экран шкале.
