Утечка тока в автомобиле: проверка мультиметром

Причины возникновения утечки

Утечки возникают по двум основным причинам: незапланированная работа оборудования авто, короткие замыкания положительных контактов на «массу». Оборудование автомобиля может оставаться включенным, если:

  • это предусмотрено заводом-изготовителем (например, сигнализация и некоторые другие системы безопасности включены всегда);
  • допущены ошибки при установке дополнительных устройств;
  • отдельные узлы или детали электрооборудования неисправны;
  • водитель забыл выключить осветительные приборы, обогрев или другие системы;
  • электрооборудование включили третьи лица (часто это бывают дети, которые любят поиграть с кнопками).

Короткие замыкания могут возникать из-за износа изоляции, поломок некоторых механических деталей электрооборудования, ошибках при подключении к системе новых устройств. Помимо очень быстрого разряда, короткие замыкания создают опасность возгорания, что требует немедленной локализации, устранения подобных неисправностей.

Поиск и устранение

Сперва нужно определить, существует ли утечка,
или АКБ разряжается быстро из-за старости, забывчивости владельца и включенных
потребителей, других причин. Проверка утечки тока на авто поможет выяснить это.

Способы проверки

Проверка утечки тока в автомобиле мультиметром
— это наиболее точный способ определить не только факт лишнего расхода
электроэнергии, но и увидеть ее величину. Для этого выполняют следующие
действия:

  1. На машине с
    заглушенным двигателем открывают капот.
  2. Отсоединяют
    минусовую клемму АКБ.
  3. Один щуп
    мультиметра присоединяют к освободившейся клемме.
  4. Второй щуп
    цепляют на кабель минусовой клеммы.
  5. Мультиметр
    включают в режиме измерения силы тока в пределах 10 А.

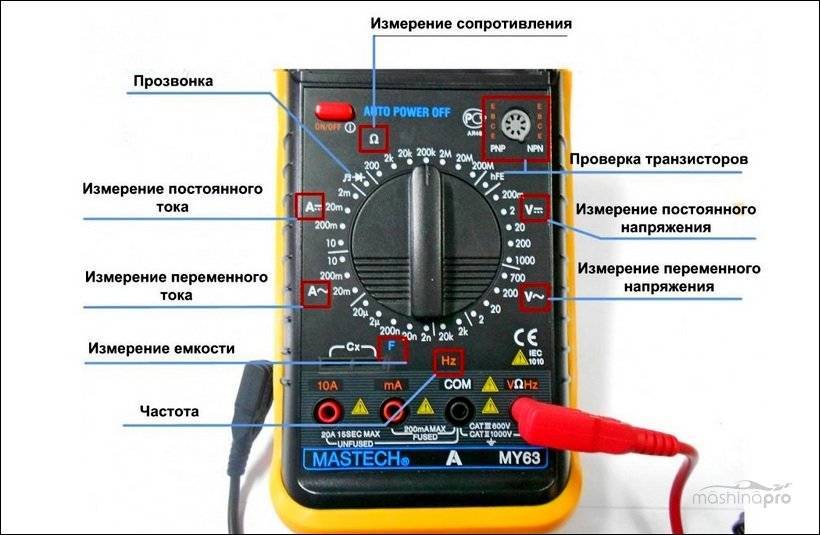

Настройка режимов мультиметра
Как
настроить мультиметр

На экране отображается расход электроэнергии
от текущих потребителей. Если значение превышает 0.50 мА на авто с обычной
сигнализацией и 0.70 мА с двухсторонней, значит есть утечка.

Измерить
ток утечки в автомобиле можно и в разрыве плюсовой линии, отсоединив клемму от
аккумулятора, но это считается более опасным у электриков, поэтому проверять
лучше на минусовой линии.

Если нет мультиметра, то проверить наличие
ухода напряжения можно при помощи сигнальной лампы. Идеально подойдет лампочка
от сигналов габарита с мощностью не выше 5 Вт. К ее контактам присоединяются
два изолированных провода. Затем действия выполняют в такой последовательности:

  1. С АКБ
    снимают плюсовую клемму.
  2. Один конец
    провода от лампочки присоединяют к освободившейся клемме.
  3. Второй конец
    провода к плюсовому кабелю.
  4. При этом
    лампочка не должна гореть.

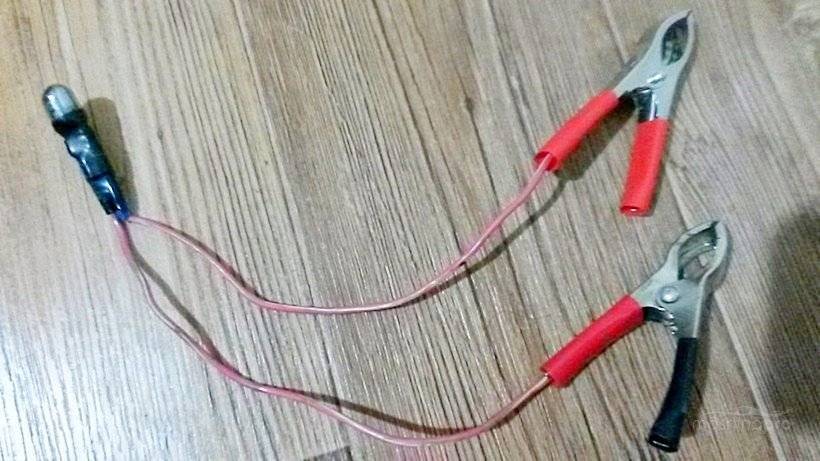

Лампочка с зажимами
Приспособление для прозвонки тока утечки

Если она горит, значит присутствует уход
напряжения. Но измерить его величину без мультиметра не получится.

Как найти причину утечки тока в
автомобиле

Когда установлен сам факт потери тока, важно
найти причину — замыкание проводки или сломанный потребитель. Поскольку в
автомобиле много оборудования, это может быть любой электрический
исполнительный механизм — от магнитолы до корректора фар

Поиск утечки тока в
автомобиле мультиметром ведется с последовательным выниманием предохранителей:

  1. Мультиметр
    подключают к разрыву на массе, как это было описано выше.
  2. На экране
    отображается значение выше нормы, например 0.93 мА.
  3. Открывается
    крышка блока предохранителей в моторном отсеке и извлекается первый
    плавкий элемент.
  4. При этом
    смотрят на показания прибора. Если количество миллиампер не изменилось,
    значит с этой линией все нормально. Предохранитель вставляют на место и
    вынимают следующий.
  5. Когда предохранитель
    извлечен и потребление электричества вернулось в норму, начинают поиск
    источника проблемы в этой конкретной цепи.

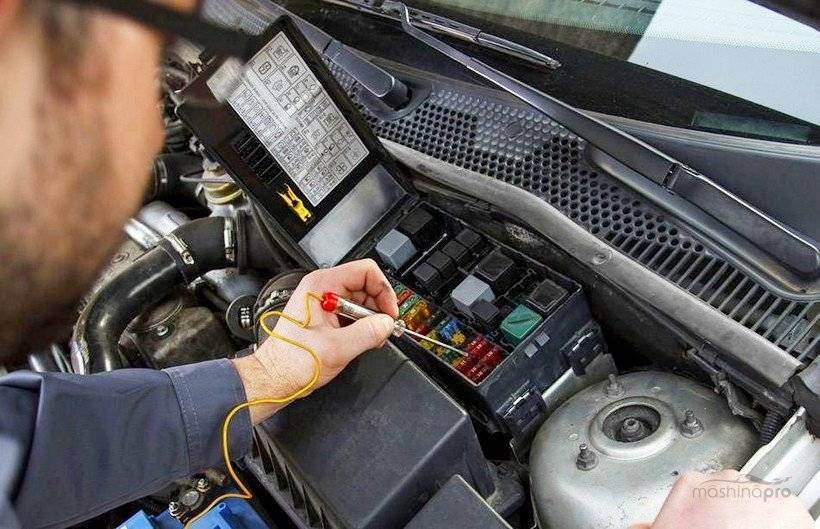

Прозвонка предохранителей
Проверка предохранителей

В инструкции по эксплуатации указано, за что
отвечает конкретный элемент в блоке. Проверяют проводку, ведущую к
оборудованию, на целостность, отсутствие замыкания контактов. Если здесь все в
порядке, “прозванивают” тестером само оборудование на предмет короткого замыкания внутри
его обмотки. Если это освещение салона, потребуется проверить концевики дверей
на исправность.

При
поиске причины утечки проверить нужно все предохранители в основном и
дополнительном блоках. На некоторых авто их три. Без мультиметра найти
виновника можно при помощи лампочки — когда извлекается предохранитель в
проблемной цепи, лампочка гаснет.

2 Какова норма тока утечки – 40 или 80 мА?

Автомобили наших дней представляют собой сложнейшие конструкции, состоящие из зачастую уникальных агрегатов, которым для работы нужно электричество, хитросплетения кабелей и других не менее важных систем. По этой причине полностью избежать утечки нереально, даже когда машина только сошла с конвейера, и на ней установлена новенькая АКБ. То есть несущественный разряд батареи – это норма для любых транспортных средств. Но если ток утечки становится по-настоящему большим, о нормальности функционирования автомобиля говорить уже не приходится.

Давайте выясним, что можно считать естественным (а значит, полностью безопасным для авто) разрядом. Здесь все непросто. Допустимая утечка – величина капризная. Она варьируется в зависимости от марки и модели транспортного средства, его габаритов, наличия штатных и дополнительных электронных систем, а также от ряда других факторов. По словам специалистов, нормальная утечка должна быть следующей:

  • на крупных по габаритам машинах (внедорожники, джипы) – максимум 80 мА;
  • на иномарках классов С и В – около 40 мА;
  • на авто отечественного производства и остальных иномарках – 15–75 мА.

Лучше всего обратиться за профессиональной помощью при определении утечки заряда

Норма утечки тока в аккумуляторе автомобиля в режиме покоя

В первую очередь, ток в режиме покоя идет внутри батареи. Это явление называется саморазрядом, и нормальным считается ток около 1% от емкости АКБ – если аккумулятор отключен. Также во время стоянки с выключенным двигателем энергию потребляют и другие нагрузки, поэтому допустимым считается 4%..5% от емкости АКБ. Так, для АКБ емкостью 55 А*ч нормальным будет считаться ток в 0,270 А (270 мА). Несложно посчитать, что при такой утечке АКБ полностью разрядится за 40-50 дней стоянки (если не снять клемму с аккумулятора, в этом случае будет присутствовать только саморазряд).

Утечка может увеличиться, если подкапотное пространство загрязнено – грязь между клеммами может иметь небольшую электропроводность и дать еще несколько процентов к паразитному току. Следует понимать, что понятие нормальной утечки не прописано в технической документации, и может для разной конфигурации схемы электроснабжения быть разным. Основной критерий – чтобы автомобиль можно было завести после стоянки обычной длительности. Если не предполагается использование авто в течение долгого срока, лучше снять АКБ или отключить одну из клемм.

При долгом простое лучше снять клемму с АКБ

Как проверить утечку тока в автомобиле

Проверить общую утечку тока по линии 12 В машины очень просто: нужно включить мультиметр в режиме амперметра в разрыв между аккумулятором и остальной сетью автомобиля. Двигатель при этом должен быть заглушен и нельзя производить никаких манипуляций с зажиганием. Огромные пусковые токи стартера однозначно приведут к повреждению мультиметра и ожогам.

Это важно! Перед тем как приступать к работе с мультиметром, рекомендуется ознакомиться с обучающей статьёй по работе с прибором. Рассмотрим процесс более детально:

Рассмотрим процесс более детально:

  • Отключаем зажигание и все дополнительные потребители.
  • Добираемся до аккумулятора и с помощью подходящего гаечного ключа откручиваем у него минусовую клемму.
  • Мультиметр переводим в режим амперметра постоянного тока. Ставим максимальный предел измерения. На большинстве типичных измерителей это либо 10, либо 20 А. Подключаем щупы в соответствующим образом промаркированные гнёзда. Учтите, что в режиме амперметра сопротивление «тестера» равно нулю, поэтому, если вы по привычке коснётесь щупами двух клемм батареи, то получите короткое замыкание.

Для измерения тока утечки необходимо включить мультиметр в режим измерения постоянного тока

Это важно! Не пользуйтесь разъёмом с надписью «FUSED». Этот вход мультиметра защищён плавким предохранителем, обычно на токи 200 или 500 мА

Ток утечки нам заранее неизвестен и может быть гораздо больше, что приведёт к выходу из строя предохранителя. Надпись «UNFUSED» говорит об отсутствии предохранителя в этой линии.

Теперь подсоединяем щупы в разрыв: чёрный к минусу на батарее, красный – к «массе». Для некоторых старых измерителей полярность может играть важную роль, однако на цифровом приборе это не имеет значения.

Наиболее безопасно проводить измерения отсоединив минусовую клемму, но допустимо и использование «плюса»

Смотрим на показания прибора. На картинке выше мы можем наблюдать результат в 70 мА, что вполне укладывается в норму. А вот здесь уже стоит задуматься, 230 мА – это много.

Если вся электронная аппаратура действительно отключена, то значение тока в 230 мА говорит о серьёзных проблемах

Важная тонкость: после замыкания бортовой цепи мультиметром, в первые пару минут ток утечки может быть весьма большим. Объясняется это тем, что обесточенные приборы только что получили питание и ещё не вошли в режим энергосбережения. Плотно держите щупы на контактах и подождите до пяти минут (можно воспользоваться щупами с «крокодилами», чтобы обеспечить надёжное соединение на такое длительное время). Скорее всего, ток постепенно упадёт. Если же высокие значения остаются, проблема с электрооборудованием однозначно существует.

Нормальные значения токов утечки разнятся для различных ТС. Ориентировочно это 20-70 мА, но для старых автомобилей они могут быть ощутимо больше, равно как и для авто отечественного производства. Современные иномарки вообще могут потреблять на стоянке считанные единицы миллиампер. Лучше всего воспользоваться интернетом и выяснить, какие значения для вашей модели являются приемлемыми.

Самостоятельная проверка утечки тока в автомобиле мультиметром

Проверка утечки тока в автомобиле мультиметром происходит следующим образом: в разрыве массы либо плюсового участка определяем объем потребляемого электротока. Причем наименее опасной считается схема определения в разрыве массы. Чтобы провести такую проверку, придерживаемся следующей инструкции:

  • настраиваем мультиметр — показания тока от 10 до 20 ампер;
  • отключаем минусовую клемму с аккумулятора;
  • подключаем шнур мультиметра к клемме АКБ;
  • второй шнур мультиметра — на снятом проводе.

Не обязательно придерживаться полярности, когда проводите проверку утечки тока в автомобиле мультиметром. Прежде чем начать тестирование, следует заглушить автомобиль и вытащить ключ зажигания.

Чтобы проверить утечку тока в автомобиле в разрыве плюсового участка, выполните следующие шаги:

  • указываем амперы на мультиметре;
  • отключаем плюс с аккумулятора;
  • минус мультиметра подсоединяем к клемме аккумулятора, которую отсоединили;
  • к минусу АКБ подключаем плюс мультиметра.

Если вы все сделали верно, мультиметр покажет объем потребляемого электротока. Если полученное значение превышает 15–80 мА, то в автомобиле есть утечка тока. Следовательно, придется найти неисправную цепь.

Для большей наглядности посмотрите видео, как использовать мультиметр:

Поиск причин утечки

Чтобы найти утечку тока в автомобиле или на мотоцикле, сначала проверяют оборудование, установленное владельцем техники самостоятельно или при помощи непрофессиональных мастеров. Для него обычно нет штатных мест для подключения, поэтому специалисты сами выбирают, куда его подсоединить. Так, например, существенная потеря тока наблюдается, если к замку зажигания подсоединить навигационную технику или подогрев сидений.

Другая причина, по которой осматривается сначала нештатное оборудование – это состояние проводки. Если провода, проложенные на заводе, тщательно защищены и их целостность нарушается очень редко, то сам владелец автомобиля или неумелые мастера проводку могут размещать где угодно. Из-за этого она часто перетирается при трении о края металлических элементов конструкции. Если провода находятся вблизи от мотора, они могут расплавиться, т.к. во время работы этот узел сильно нагревается. В результате возникает короткое замыкание.

Сначала нужно визуально осмотреть проводку и само оборудование для обнаружения физических повреждений – перегибов, следов гари и т.д. Если дефектов не выявлено, чтобы найти потерю тока поочередно отключают автомагнитолу, охранную систему, навигационную технику, подогрев сидений и т.д., при этом отслеживая данные на дисплее мультиметра.

Если неисправность не обнаружена, переходят к заводскому оборудованию. Это более сложная работа, но важная, если пользователь не желает постоянно заряжать аккумулятор и снижать срок его службы.

В каждой машине предусмотрена колодка предохранителей. На транспорте разных компаний она может выглядеть по-своему, но предназначение во всех случаях одинаковое. В ней каждый элемент отвечает за один или ряд потребителей тока. Чтобы понять, каких именно, нужно изучить электрическую схему конкретного авто.

Далее при внимательном контроле значений на дисплее мультиметра предохранители по очереди отключают. Обнаружив проблему, нужно установить, какие узлы к нему подсоединены и проверить их целостность. Необходимо понимать, что неисправность можно отыскать как в самом оборудовании, так и в проводке (изоляция повреждена при трении о конструкцию кузова) или в местах ее подключения (запылились или залиты соединительные колодки, винтовые соединения неплотно затянуты).

Если после проверки предохранителей причина поломки не обнаружилась, утечку тока ищут в генераторе. Чтобы выполнить его диагностику, мультиметр подсоединяют к аккумуляторным клеммам. Затем на приборе выбирают режим замера напряжения. Полностью заряженная батарея покажет на дисплее от 12,6 до 12,9 В.

Теперь заводят мотор и включают несколько потребителей тока, например, фары и печку. На экране должны быть цифры от 12,8 до 13,4 В, предельное значение – 14,3 В. Если напряжение при запущенном двигателе находится в этих рамках, генератор цел. Если же оно ниже, деталь неисправна и не заряжает аккумулятор.

При постоянной быстрой разрядке нового аккумулятора следует проверить утечку тока в автомобиле мультиметром. Если значение на дисплее тестера выше, чем 50-80 мА, нужно искать неисправность. Сначала выполняется визуальный осмотр нештатного оборудования, контактов и проводов. Далее поочередно отключается каждый из узлов при постоянном контроле значений на дисплее мультиметра. Как только показания упадут, проблема обнаружена. Если действия не помогли найти поломку, выполняют диагностику заводского оборудования, последовательно отключая предохранители в колодке. Если неисправный узел по-прежнему не выявлен, проверяют состояние генератора.

Как тестером (мультиметром) проверить утечку тока на автомобиле

Использование мультиметра – единственный способ обнаружить токопотерю и определить ее величину.

Сначала измеряют напряжение на аккумуляторной батарее, чтобы исключить ее разряд или неисправность, а затем:

Отключить зажигание, последовательно отсоединить от контактов АКБ обе клеммы

Соблюдайте осторожность, категорически нельзя прикасаться одновременно, как к обеим клеммам, так и к положительной клемме и корпусу.
Чтобы померить утечку тока нужно установить мультиметр в режим измерения постоянного напряжения (V 100): соединить красный щуп прибора с положительной клеммой, а черный – с отрицательной.
Замерить ток утечки в автомобиле мультиметром: считать показания с дисплея. Нормальное напряжение на новом аккумуляторе от 12,5-12,9 вольт, на ранее использовавшемся – 12,0-12,8 вольт.
Отсоединить прибор от АКБ, установить на место клеммы, завести двигатель, подать небольшую нагрузку, например, включив габаритные огни или обогрев стекол.
Повторить измерения в рабочем режиме

Поскольку теперь включен генератор, напряжение должно повыситься до 13,0-13,5 вольт, иногда – до 14,2 вольт.

Если при работе генератора напряжение не изменилось или изменилось незначительно, скорее всего, деталь неисправна. Окончательно «поставить диагноз» генератору смогут в сервисном центре.

Ну а если напряжение возросло, можно продолжить поиск утечки тока. Для этого вновь отключите зажигание и не снимая клеммы, измерьте напряжение на АКБ. Повторяйте измерения раз в 1-2 часа в течение дня, если за этот период напряжение упало на 0,2 вольта или больше – в цепи есть серьезные утечки. Есть другой способ, который предполагает:

  • отключение минусовой клеммы от АКБ;
  • установку мультиметра в режим измерения силы тока (A 0,1 или mA 100);
  • соединение красного щупа мультиметра с отрицательной клеммой АКБ, а черного – с «массой» (корпусом);
  • считывание показаний.

Поиск и устранение неисправности

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

Проверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим. Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

  • до 50 мА — авто со штатным электрооборудованием;
  • до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

Нормальное значение тока бортовой сети

Как упоминалось выше, некоторые приборы автомобиля работают постоянно и не зависят от включенного зажигания. Конечно при этом расходуется определенное количество энергии, однако эти цифры ничтожно малы по сравнению с емкостью АКБ. Обычно они не превышают 20-80 мА – для разряда штатного аккумулятора легковой машины такой ток формируется от одного до четырех месяцев. Немного выше могут быть значения токопотери у новых иномарок с постоянно работающими подсистемами бортового компьютера, однако даже они редко превышают 100 мА.

Важно помнить о том, что у любой батареи есть естественный саморазряд, который протекает интенсивно и зависит, как от возраста так и степени износа деталей. Нужно своевременно проверить утечку аккумулятора мультиметром и позаботиться об обслуживании или замене АКБ в машине на новое

Раз в сезон это делать достаточно.

Инструкция: как в автомобиле найти, проверить и определить утечку тока:

Первое, с чего нужно начинать поиск утечек – анализ комплектации и технического состояния электрооборудования, после этого её можно замерить. Проблемы, которые водитель принимает за утечку тока в автомобиле возникают, когда закислен аккумулятор, произошла сульфатизация его пластин. Когда за ночь он сильно разряжается, а утром с трудом заводится, энергию могут забирать паразитные токи, которые образовались на автомобиле.

Нужно измерить ток в машине. Если все элементы электрооборудования правильно подключены и технически исправны, но есть перебои в работе стартера автомобиля, не исправно работают свечи зажигания, не поступает ток, значит на каких-то участках есть его утечки. Убедившись, что электроника в автомобиле исправна, осмотрите все заизолированные соединения в подкапотном пространстве, проверить правильность подключения оборудования, особенно внештатного – мультиметром (смотрите видео).

Нарушения изоляции на автомобиле устраняют, соблюдая правила электробезопасности. Теперь определите, где удалось локализовать утечку и насколько велика.

https://youtube.com/watch?v=4BaVvCQbURI

Как производится проверка утечки тока в автомобиле мультиметром

При  появлении первых признаков такой неисправности, необходимо произвести проверку утечки тока в автомобиле с помощью прибора.

Последовательность проверки:

1. Перед выполнением работ необходимо найти схему расположения предохранителей автомобиля. Это можно сделать, скачав руководство по эксплуатации авто, задав соответствующий запрос в поисковике. В некоторых автомобилях расшифровка предохранителей имеется на крышке блока предохранителей. Необходимо найти все места, где имеются предохранители в автомобиле.

2. Снимается положительная клемма аккумуляторной батареи. Зажигание и все электрооборудование авто должны быть выключены. Некоторые специалисты рекомендуют вести контроль по отрицательно клемме. Принципиальных отличий нет, цепь все равно одна. При контроле по положительной клемме проще производить поиск конкретного места утечки.

3. Мультиметр переключается в режим измерения постоянного тока 10 Ампер, щупы устанавливаются в соответствующие разъемы. На щупы лучше надеть наконечники-крокодилы.

4. Далее положительный (красный) щуп тщательно закрепляют на плюсовой клемме АКБ, минусовой – на снятой клемме, идущей к оборудованию автомобиля. Место этого соединения необходимо защитить от случайного контакта с кузовом авто (можно просто временно заизолировать ветошью), чтобы не было короткого замыкания.

5. На цифровом дисплее мультиметра будет индицироваться ток утечки. Если его величина меньше, чем 0,2 Ампера, можно дальнейший контроль не производить. Если ток больше 0,5 Ампер, то есть критического значения, необходимо перейти к дальнейшим операциям.

В случае, когда его величина находится в пределах от 0,2 до 0,5 Ампера, решение о целесообразности дальнейших действий принимается самостоятельно. Если ток превышает верхний предел измерений (как это показано на следующем фото), следует немедленно прекратить измерения и пригласить специалиста.

6. Если ток утечки в автомобиле больше критического значения, приступают к поиску конкретной причины и ее источника.

Для этого необходим помощник. Он будет последовательно доставать и вставлять на прежние места предохранители. В это время «оператор» мультиметра должен контролировать изменение показаний прибора.

Если при демонтированном предохранителе, показания значительно не изменятся (более, чем на 5%), значит, через этот предохранитель ток утечки практически не идет.

Правильнее начинать отключение — включение с мощных предохранителей, рассчитанных на большие токи. Это может ускорить процесс поиска. Обычно по цепи предохранителей большого номинала стоит еще несколько меньших предохранителей.

Если, например, при демонтаже предохранителя, отвечающего за блок управления кузовом, ток утечки значительно уменьшился, необходимо перейти к контролю малых предохранителей отвечающих за световое оборудование, дворники, омыватель и другие элементы оборудования кузова.

Видео — поиск утечки тока в автомобиле:

Лучше всего таким методом перебрать все предохранители. Предохранители автосигнализации обычно устанавливаются не на штатные места, они могут «висеть» рядом с основным блоком сигнализации.

Некоторые автоэлектрики используют усложненный метод контроля. Для него помощник не требуется.

7. Усложненный метод. В этом случае обратно накидывается положительная клемма АКБ. Последовательно достаются предохранители. Щупы мультиметра устанавливаются в разъемы вынутого предохранителя, контролируя ток по конкретной цепи. Данный метод более трудоемок, но точен.

8. Расшифровав по схеме расположения предохранителей все цепи, по которым утекает ток, приступают к установке конкретной причины утечки в этих цепях. Для этого нужен опыт работы со схемами электрооборудования автомобиля. Наиболее распространенные причины:

  • замыкание проводки;
  • залипание реле;
  • выход из строя электронных блоков.

9. Для временного устранения проблемы утечки тока, можно не вставлять на место предохранитель, через который идет утечка. Например, если причина утечки находится в неисправности автомагнитолы, на время стоянки можно выключать соответствующий предохранитель.

Как отыскать потребителя энергии?

Дальнейший поиск утечки тока в автомобиле производится с помощью блока предохранителей (как правило, установлен под капотом вблизи лобового стекла). Порядок действий такой:

  1. Оставьте амперметр подключенным к контактам аккумуляторной батареи, снимите крышку блока предохранителей.
  2. Поочередно выдергивая из гнезд предохранители, следите за показаниями на дисплее мультиметра. Если манипуляция не дает результата и величина тока остается прежней, вставляйте элемент обратно в гнездо и переходите к следующему.
  3. Когда заметите падение тока до нормы, выясните, какие электроприборы «висят» на цепи выдернутого предохранителя. Ищите «виновника» методом исключения, проверяя каждого потребителя отдельно.


Пример: цепь с повышенным потреблением питает 3 единицы оборудования – прикуриватель, обогреватель заднего стекла и лампу плафона. Разобраться с прикуривателем и лампочкой несложно – надо отключить эти приборы и померить ток на контактах реле, замыкающих цепь подогревателя. Если показания превышают норму, отсоедините разъем нагревательного элемента и попробуйте заменить реле.

Несколько потребителей запитано от аккумулятора напрямую, минуя блок предохранителей. Сюда относится электронный блок управления двигателем, стартер и генератор. Если манипуляции с плавкими вставками не принесли результата и показания дисплея не изменились, переходите к проверке электрогенератора:

  1. Отсоедините положительную клемму аккумулятора.
  2. Открутите от генератора питающий провод и обмотайте оголенный конец любым диэлектриком (можно ветошью), дабы избежать короткого замыкания.
  3. Подсоедините к разрыву цепи батареи мультиметр и проверьте величину тока. Если в генераторе вышел из строя диодный мост, потребление снизится до нормы.

Как правило, пробитый диод генератора вызывает большое потребление тока, измеряемого амперами. Нагруженная обмотка выступает в качестве электромагнита, что легко проверяется с помощью металлического ключа, приложенного к шкиву агрегата. Если ключ притягивается, электрогенератор наверняка неисправен и расходует энергию аккумулятора впустую.

Аналогичным образом можно замерить утечку тока в других цепях, подключенных напрямую. Загляните в электрическую схему авто и поочередно отсоединяйте провода, минующие блок предохранителей. Если по разным причинам мультиметр отсутствует, попытайтесь решить проблему такими способами:

  • внимательно осмотрите автомобиль внутри на предмет горящей лампочки в бардачке либо багажнике;
  • попробуйте рукой стекла, куда встроены электрические подогреватели;
  • проверьте, не нагреваются ли сиденья;
  • полностью отключите охранную сигнализацию и магнитолу с усилителем.

Столкнувшись с утечкой тока и разрядкой батареи, вспомните, какое нештатное оборудование довелось установить на машину в последние дни. Причина наверняка кроется в неправильном подключении устройства.

Почему садится аккумулятор — основные причины утечки

Основной причиной повышенного разряда аккумуляторной батареи (АКБ) является неисправность электрооборудования. Причём неисправность может быть и неявной. Стартер с разбитыми подшипниками может крутить, но потреблять повышенный ток. Сильно разряженный аккумулятор просто не успевает пополнить энергию во время поездки, и после нескольких пусков батарея оказывается полностью разряженной.

Неисправная охранная система или музыкальный центр могут отлично справляться со своими обязанностями, но потреблять в несколько раз больше энергии, чем, как говорится, положено по штату. Особенно неприятна такая неисправность именно в системе охраны, работающей на стоянке длительное время.

Ну и самой серьёзной проблемой будет утечка тока. Если она относительно небольшая, скажем, пол-ампера, то во время поездки будет компенсироваться генератором. Но при выключенном зажигании проблема проявит себя по-настоящему — утром на стоянке запустить двигатель может не получиться.

Что вызывает утечку тока? Причин не очень много. К примеру, неудачная конструкция автомобиля. На некоторых старых моделях ВАЗ, в частности в ВАЗ 2110, ток утечки изначально велик. Недаром владельцы этого автомобиля на длительной стоянке скидывают наконечник с клеммы АКБ или устанавливают размыкатель массы и пользуются им.

Далее, износ электропроводки и оборудования. Если машина старенькая, то электрооборудование вроде работает, но даже в отключённом состоянии потребляет энергию. Колодки забиваются пылью, провода трескаются и промасливаются, изоляция перетирается.

Вызвать чрезмерную утечку может и нештатное оборудование, если оно установлено неспециалистом и непродуманно. К примеру, навигатор может продолжать вычислять своё место расположения, держа связь со спутниками даже при выключенном зажигании. Музыкальные центры, регистраторы и прочее подобное сервисное оборудование тоже могут работать некорректно, продолжая потребление энергии даже при выключенном зажигании и при отсутствии хозяина.

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Отсюда делаем вывод: если наш аккумулятор заметно садится даже не на очень длительной стоянке, то не стоит бежать в магазин за новым или лезть в генератор. Сначала нужно выяснить, не виновата ли в этой проблеме повышенная утечка тока.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
