Схема и принцип работы сцепления автомобиля

Сцепление с пневматическим усилителем

На тяжёлых грузовых автомобилях большой грузоподъёмности, к примеру, на МАЗах, устанавливается привод сцепления с пневматическим усилителем. Пневмоусиление предназначено для уменьшения мускульного усилия, прилагаемого на педаль сцепления.

Устройство таково: педаль, тяга, золотник (он же клапан управления), шланги, пневматическая камера, рычаги, тормозок, первичный вал с барабаном тормозка. Принцип действия: при отпущенной педали впускной клапан золотника закрыт, а выпускной открыт. При нажатии на педаль усилие через тягу и золотник передаётся на вилку выключения сцепления. В это же время в золотнике открывается впускной клапан и закрывается выпускной – корпус золотника надвигается на выпускной клапан, выпускной клапан прижимается к впускному и закрывается, а впускной этим движением открывается. Воздух через впускной клапан поступает в пневматическую камеру, которая за счёт давления воздуха помогает нажимать вилку выключения сцепления.

Цена предварительная и окончательная

Важно! Для расчета предварительной стоимости услуг: звоните или пишите мастеру в WhatsApp, Viber, с форм обратной связи, заказывайте обратный звонок. Для расчета окончательной цены за услуги: требуется диагностика АКПП у нас на СТО

Полная окончательная цена с учетом стоимости деталей и расходных материалов становится известна после проведения дефектовки и выбора заказчиком деталей и расходных материалов из предлагаемых нами – оригиналы или качественные аналоги.

Детали и расходные материалы заказчик, естественно, может приобрести и самостоятельно в других местах – рынки, магазины и так далее.

Принцип работы сцепления автомобиля

Принцип работы сцепления автомобиля заключается в плавном соединении и разъединении между собой двух металлических дисков: один жестко привязан к валу двигателя, а второй – к коробке переключения передач.

Механизм сцепления приводится в действие тросом, ведущим от педали в подкапотное пространство автомобиля непосредственно к самому механизму сцепления. При нажатой педали происходит разъединение двигателя и трансмиссии.

Основными деталями механизма сцепления являются:

  • Маховик коленвала;
  • Ведущий диск (нажимной);
  • Ведомый диск.

Диск, передающий усилие двигателя, называется ведущим (он же нажимной или “корзина” сцепления). Он крепится шарнирными соединениями к штампованному стальному кожуху, который, в свою очередь, жестко соединен болтами с маховиком коленчатого вала. Такой вид крепления позволяет ведущему диску сцепления изменять расстояние до кожуха.

При продольном перемещении “корзина” сцепления прижимает к маховику диск, называемый ведомым. Он соединен с первичным валом коробки переключения передач. В рабочем положении ведомый диск зафиксирован между маховиком и нажимным диском, а при нажатии на педаль сцепления он освобождается.

Плавность включения сцепления обеспечивается за счет проскальзывания дисков до момента их полного прижатия друг к другу. Для этого ведомый диск делают из нескольких частей, разделенных упругими пластинами. Также он имеет специальные накладки из материала, устойчивого к нагреву и износу. Нажимной диск сцепления тоже подпружинен и имеет теплоизолирующие прокладки.

При отпущенной педали сцепления ведущий и ведомый диски прижимаются сильными пружинами к маховику, образуя жесткую конструкцию. При этом вал коробки передач начинает вращаться со скоростью вращения коленвала, передавая усилие к узлам трансмиссии и далее через приводные валы к колесам. Автомобиль трогается с места.

Но скорости двух валов не могут моментально стать одинаковыми, автомобиль в этом случае «прыгнет» и заглохнет. Поэтому педаль управления сцеплением отпускается плавно, чтобы с помощью сил трения уравнять вращение ведущего и ведомого дисков. Тогда можно нажатием на педаль акселератора изменять скорость вращения коленвала и, соответственно, управлять скоростью движения автомобиля.

Такой вид сцепления называется сухим, дисковым и постоянно замкнутым. Это значит, что для его работы нужны сухие поверхности дисков, при отпущенной педали, соединенных друг с другом.

Схема однодискового сцепления

Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала. В картере сцепления размещаются конструктивные элементы сцепления. Картер сцепления крепиться болтами к двигателю.

Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления. Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.

На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина наружным диаметром опирается на края нажимного диска. Внутренний диаметр пружины представлен упругими металлическими лепестками, на концы которых воздействует подшипник выключения сцепления. Диафрагменная пружина закреплена в корпусе. Для закрепления используются распорные болты или опорные кольца.

Нажимной диск, диафрагменная пружина и корпус образуют единый конструктивный блок, который носит устоявшееся название корзина сцепления. Корзина сцепления имеет жесткое болтовое соединение с маховиком. По характеру работы различают два типа корзин сцепления — нажимного и вытяжного действия. В распространенной корзине сцепления нажимного действия лепестки диафрагменной пружины при выключении сцепления перемещаются к маховику. В вытяжной корзине сцепления наоборот — лепестки диафрагменной пружины перемещаются от маховика. Данный тип корзины сцепления характеризуется минимальной толщиной, поэтому применяется в стесненных условиях.

Ведомый диск располагается между маховиком и нажимным диском. Ступица ведомого диска соединяется шлицами с первичным валом коробки передач и может перемещаться по ним. Для обеспечения плавности включения сцепления в ступице ведомого диска размещены демпферные пружины, выполняющие роль гасителя крутильных колебаний.

На ведомом диске с двух сторон установлены фрикционные накладки. Накладки изготавливаются из стеклянных волокон, медной и латунной проволоки, которые запрессованы в смесь из смолы и каучука. Такой состав может кратковременно выдерживать температуру до 400°С. Накладки ведомого диска могут иметь и более высокую тепловую характеристику. На спортивных автомобилях устанавливают т.н. керамическое сцепление, накладки ведомого диска которого состоят из керамики, кевлара и углеродного волокна. Еще более прочные металлокерамические накладки, выдерживающие температуру до 600°С.

Подшипник выключения сцепления (обиходное название — выжимной подшипник) является передаточным устройством между сцеплением и приводом. Он располагается на оси вращения сцепления и непосредственно воздействует на лепестки диафрагменной пружины. Подшипник располагается на муфте выключения. Перемещение муфты с подшипником обеспечивает вилка сцепления.

Из чего состоит привод сцепления

Из-за абсолютно разных принципов работы механического и гидравлического привода, они состоят из различных элементов.

Механический привод состоит из следующих деталей:

  1. Педаль сцепления, которая установлена в кабине автомобиля.
  2. Трос привода. Именно благодаря этому связующему звену происходит передача движения от педали к механизму включения сцепления, а именно к вилке переключения.
  3. Механизм регулирования хода педали сцепления.
  4. Рычажная передача.


Регулировка привода сцепления производится при помощи специального механизма, который ограничивает ход педали. Регулировка происходит с учетом износа фрикционных дисков сцепления в процессе эксплуатации автомобиля.

Гидравлический тип привода состоит из следующих элементов:

  1. Педаль сцепления.
  2. Главный исполнительный цилиндр.
  3. Емкость для хранения рабочей жидкости.
  4. Рабочий цилиндр.
  5. Система трубопроводов.

Устройство привода сцепления работающего при помощи гидравлики основано на использовании рабочей жидкости и двух цилиндров. При нажатии педали главный исполнительный цилиндр, состоящий из корпуса, штока и поршня, толкает жидкость по трубкам к рабочему цилиндру, где под действием давления перемещается поршень со штоком, и, в свою очередь, поворачивает вилку переключения сцепления.

Электрогидравлическая система очень схожа с обычным гидравлическим приводом. Исключением является только то, что цилиндр приводится в действие за счет подачи команды от компьютера автомобиля и работы специального сжимающего механизма.

Как правильно пользоваться сцеплением на автомобиле

На практике работа со сцеплением автомобиля в основном выражается в выработке навыка правильного трогания с места, особенно на подъеме. При оживленном городском движении умелая работа с педалью позволит автомобилю двигаться плавно и не заглохнуть при резком торможении.

При начале движения, нужно, отпуская педаль сцепления, уловить момент соприкосновения дисков, уравновесить скорости их вращения, и дальше плавно отпустить педаль. Ориентир – число оборотов двигателя. Если двигатель работает равномерно, значит, сцепление включается правильно.

Сцеплением следует пользоваться лишь при старте, переключении передач и при остановке автомобиля. Выполнение этого требования продлит срок его службы.

  • Резкое или, наоборот, замедленное отпускание педали сцепления при старте приводит к ускоренному износу рабочей поверхности дисков.
  • Остановка на светофоре при нажатой педали и включенной передаче не лучшим образом скажется на работе нажимных пружин, подшипника и вилки выключения.

Две главные неисправности механизма сцепления – это недостаточно плотное соприкосновение дисков и недостаточно полное их разъединение.

  1. В первом случае сцепление пробуксовывает, а у автомобиля будет наблюдаться плохая динамика разгона. Обычно это является результатом износа ведомого диска, его фрикционных накладок.
  2. Во втором случае в результате неполного разъединения дисков при включенной передаче и нажатой педали автомобиль пытается поехать.

Если эти неисправности не устраняются регулировкой привода, то необходим ремонт самого механизма в стационарных условиях.

Продлеваем срок службы

Сцепление – это, пожалуй, один из самых износостойких элементов в конструкции автомобиля. Качественный узел может прослужить 200 и более тысяч километров. Однако чтобы ваша коробка не потребовала ремонта уже на первых неделях езды, нужно знать определенные правила эксплуатации.

При вождении автомобиля с механической трансмиссией, прежде всего, научитесь правильно нажимать на педаль. В то время когда вы приотпускаете ее, происходит включение сцепления. В этот момент пружина нажимного диска подводит ведомый механизм к маховику. Происходит плавное притирание элементов. За счет этого диск немного проскальзывает относительно маховика, последний также начинает вращаться.

На следующем этапе необходимо дать небольшое время узлу для того, чтобы обороты максимально сравнялись. Для этого следует удерживать педаль в средней позиции примерно 2-3 секунды. После этого количество оборотов маховика приблизится к скорости вращения диска. Итак, автомобиль потихоньку набирает ход.

Что же делать далее? Когда маховик с ведомым и нажимным диском стал самостоятельно вращаться с одинаковой скоростью и без проскальзываний, происходит максимально высокая передача крутящего момента. В таком случае необходимость в повторном разъединении КПП и двигателя отсутствует (разве что при экстренном торможении). Как только машина тронулась, а на спидометре уже больше 10 километров в час, педальку можно смело отпускать. Дальше аналогичным путем переключаемся на повышенную передачу вплоть до 5-й (если это позволяют ПДД).

Обратите внимание, что если при трогании с места внезапно сбросить педаль сцепления, машина будет ехать рывками, а через 3-4 секунды заглохнет. Это происходит из-за того, что при резкой притирке дисков мотор передает всю мощь на коробку, тем самым попросту рвет ее

Нагрузка на шестерни увеличивается, соответственно, ресурс механизмов трансмиссии уменьшается. Резко отпускать педаль при трогании не следует, так как это очень вредит вашему автомобилю. Лишь когда машина набирает достаточно большую скорость (это уже 3-5 передача), при переключении на повышенную можно «бросать» педаль сходу.

Принцип работы приводов сцепления

Принцип работы привода сцепления автомобиля, с которым усилие от педали передается на механизм переключения, может быть механическим, гидравлическим или электрическим.

Механический привод сцепления конструктивно самый простой: он представляет собой стальной трос, связывающий тягу педали и рычаг включения сцепления. На нем обычно находится резьбовое соединение, которым можно регулировать длину троса. Недостаток такого привода – большее усилие при нажатии на педаль.

Электрический привод отличается от механического тем, что трос выключения сцепления приводится в движение от электромотора, который включается при нажатии на педаль. В остальном его устройство мало чем отличается от механического привода.

Принцип работы

Трансмиссия работает следующим образом: на маховик, через фрикционные накладки диска сцепления, жестко крепится корзина сцепления своей рабочей поверхностью.

В диске изготовлено шлицевое отверстие, куда направляется первичный вал коробки передач.

Когда сцепление отпущено, диск плотно зажимается между маховиком и «корзиной» и крутится вместе с ними, приводя в действие первичный вал.

При нажатии на педаль сцепления, в действие приводится выжимной подшипник, который нажимает на лепестки корзины и освобождает диск сцепления, в этот момент работает двигатель «вхолостую».

Далее первичный вал посредством шестерен передач с разным передаточным числом приводит в действие вторичный вал.

Переключая передачи можно регулировать передаточное число, соответственно обороты вторичного вала изменяются.

Хвостовик коробки передач (для заднего привода) соединен с карданным валом, далее крутящий момент поступает на главную передачу и распределяется на колеса с помощью дифференциала и полуосей.

Вторичный вал коробки передач (для переднего привода) непосредственно соединен с главной передачей и дифференциалом. К дифференциалу подсоединены полуоси, на них соответственно ШРУСы через которые крутящий момент передается на колеса.

Для полноприводных автомобилей крутящий момент передается через раздаточный механизм, который имеет один выход хвостовика для подачи на кардан. Полноприводные авто могут обеспечиваться блокировкой моста, т.е. отключение перераспределения по полуосям крутящего момента.

Мокрого трения

Механизмы этого сцепления выполняют свои функции в масляной среде.

Оно применяется на мотоциклах, которые имеют поперечное расположение мотора.

Это обусловлено конструктивной особенностью самих мотоциклетных моторов. Здесь используется один и тот же картер: как для коробки передач, так и мотора.

Принцип работы. Шток, который пропускается через пустотелый вал коробки, посылает возвратно-поступательное движение от троса рычага сцепления.

Роль выжимного подшипника играет шарик на торце штока. Он воздействует на грибок. В результате отводится нажимной диск, сжатие между пакетом дисков ослабляется, вал коробки перестает крутиться.

Что входит в комплект сцепления?

Комплект сцепления для автомобилей ВАЗ 2108-2115

Стандартный комплект сцепления для автомобиля продается в сборе и состоит из трех основных деталей:

  • Корзина сцепления в сборе
    Чугунный нажимной диск, прикрепленный к металлическому литому корпусу, внутри которого диафрагменная пружина. От её формы и характеристик зависит, с каким усилием ведущий диск отводится от ведомого.
  • Выжимной подшипник
    Через систему привода он связывается с педалью сцепления. Когда вы нажимаете на педаль, усилие передается на диафрагменную пружину, а ведущие и ведомые элементы разъединяются.
  • Ведомый диск
    Участвует в работе трансмиссии, если педаль сцепления не выжата. Фрикционные накладки с обеих сторон обеспечивают зацепление с остальными элементами механизма. Часто именно ведомый диск первым выходит из строя.

Принцип работы сцепления

Сцепление является важным конструктивным элементом трансмиссии автомобиля. Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.

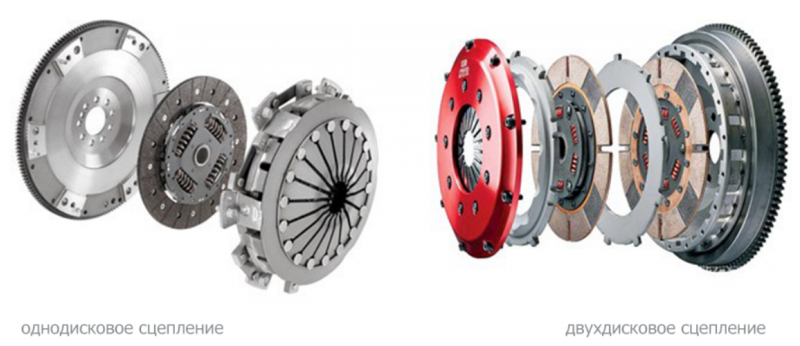

В зависимости от конструкции различают следующие типы сцепления:

фрикционное сцепление

;гидравлическое сцепление;

электромагнитное сцепление.

Фрикционное сцепление передает крутящий момент за счет сил трения. В гидравлическом сцеплении связь обеспечивается за счет потока жидкости. Электромагнитное сцепление управляется магнитным полем.

Самым распространенным типом сцепления является фрикционное сцепление.

Различает следующие виды фрикционного сцепления:

однодисковое сцепление;

двухдисковое сцепление;

многодисковое сцепление.

В зависимости от состояния поверхности трения сцепление может быть сухое и мокрое. В сухом сцеплении используется сухое трение между дисками. Мокрое сцепление предполагает работы дисков в жидкости.

На современных автомобилях устанавливается в основном сухое однодисковое сцепление.

Однодисковое сцепление имеет следующее устройство:

маховик;

картер сцепления;

нажимной диск;

ведомый диск;

диафрагменная пружина;

подшипник выключения сцепления;

муфта выключения;

вилка сцепления.

«Сухое» сцепление

Схема сцепления автомобиля практически всегда одна и та же (картер сцепления; подшипник выключения сцепления; втулка опорная вала вилки выключения сцепления; вилка выключения сцепления; нажимная пружина; ведомый диск; маховик; нажимной диск; кожух сцепления; первичный вал коробки передач; трос; педаль сцепления; муфта подшипника выключения сцепления; пластина, соединяющая кожух сцепления с нажимным диском; пружина демпфера; ступица ведомого диска). Однако этот узел имеет свои особенности. Некоторые производители оснащают машины разными типами узлов. Один из самых популярных на данный момент вариантов – фрикционный. При таком типе сцепления процесс передачи усилий крутящего момента осуществляются благодаря силам трения. Последние воздействуют на поверхностях соприкосновения ведомой и ведущей части. То есть передача усилий происходит напрямую между диском ДВС и КПП машины. Также данный тип сцепления называется «сухим». Особенно часто он устанавливается на полноприводные джипы.

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

Устройство сцепления автомобиля

Работу сцепления автомобиля обеспечивают такие детали:

  • маховик;
  • вилка;
  • нажимной диск;
  • пружина (бывает нажимного и вытяжного типа);
  • выжимной подшипник и нажимная муфта;
  • ведомый диск;
  • элементы привода.

Маховик отвечает за передачу вращающего момента на коробку передач. Его монтируют на коленчатый вал движка. Нажимной диск, или как его ещё называют «корзина», — жёстко зафиксированный на маховике элемент, к которому прикреплены пружины ведомого диска.

Нажимной и ведомый диски в соединении с маховиком отвечают за плавное распространение вращающего момента от двигателя на МКПП. Детали тесно соприкасаются между собой или отходят друг от друга в зависимости от нажатия педали в салоне авто.

Нажимная муфта выполняет главную функцию: плавно разъединяет при торможении и соединяет на запуске мотор и коробку передач. При этом она компенсирует нагрузки и минимизирует вибрационное воздействие от движка, тем самым частично разгружая элементы мотора, трансмиссии автомобиля и блока сцепления.

Выжимной подшипник защищает муфту от изнашивания. При нажатии на педаль вилка разъединяет нажимной и ведомый диски. Остальные составляющие привода сцепления — тросы, гидроцилиндры, трубки и сама педаль.

Разновидности узлов

Существующие конструкции сцепления делятся на такие разновидности:

  • по количеству фрикционных поверхностей: одно– и многодисковые;
  • по способу управления: механические, с сервоприводом и гидравлические;
  • по рабочей среде – сухие и влажные.

Многодисковая система внедрена вместе с моторами повышенной мощности. Причина следующая: одна группа фрикционных накладок тяжело переносит повышенные нагрузки и довольно быстро изнашивается. Благодаря конструкции с двумя дисками, разделенными проставкой, большой крутящий момент равномерно распределяется на 2 группы накладок (выжим происходит одновременно). Снижение удельной нагрузки дает увеличение срока службы узла.

Как понять, что ломается сцепление

Существуют «вредные привычки», которые приводят к быстрому изнашиванию механического сцепления автомобиля. Их нужно постараться избегать, чтобы продлить жизнь деталям. К скорому ремонту приведёт:

  • Интенсивное нажатие педали газа при старте авто. Чем выше обороты мотора при выжатом сцеплении, тем сильнее изнашиваются диски.
  • Удержание выжатой педали сцепления при кратковременных остановках, например, на светофоре. Излишнее давление вырабатывает ресурс выжимного подшипника и нажимной пружины. В таких ситуациях лучше переключаться на нейтральную передачу.
  • Привычка забывать отпускать педаль и ехать так какое-то расстояние. Начинающие водители могут путаться в ногах и педалях, двигаясь с выжатым сцеплением. Избежать этой ошибки помогут подсказки инструкторов и практика вождения.
  • Удерживание ноги не сбоку, а на педали сцепления, в процессе движения авто. Даже если кажется, что вы контролируете себя и не нажимаете на педаль, ведомый диск при этом будет недостаточно плотно прижат к маховику. Это приведёт к его преждевременному стиранию.

Чтобы не приходилось постоянно менять детали, нужно сразу же учится правильно переключать передачи, плавно нажимать и отпускать педали. Но через какое-то время нагруженная система всё равно износится. Если начали плохо переключаться скорости или машина начинает двигаться только при полном ослаблении нажатия на педаль сцепления, это повод записаться в автомастерскую.

Кроме того, о поломке может говорить:

  • сильная вибрация при нажатии на педаль;
  • скрежет, треск при переключении передач;
  • рывки при старте с места даже при плавно отпущенном сцеплении;
  • нехарактерный свист, гул, визг при выжимании педали;
  • пробуксовка, сопровождаемая запахом гари;
  • затруднённое нажатие или заклинивание — рычаг выжимается до конца, но не возвращается в исходное положение.

Принцип действия сцепления автомобиля — (ВИДЕО)

Часто от водителей можно слышать фразу «выжать сцепление». Для многих сцепление — это крайняя левая педаль в авто с МКП, а водители автомобилей с АКПП или вариатором вообще не задумываются над этим вопросом, поскольку в их машинах роль для сцепления не нашлось отдельной педали.

Давайте разберемся, что такое сцепление и какую функцию оно выполняет.

Сцепление — это связующее звено между мотором и коробкой передач, оно подключает или отключает первичный вал коробки передач от маховика коленчатого вала. На автомобилях с механикой передачи переключаются только в момент, когда сцепление выжато — то есть коробка не соединена с двигателем и момент движения на нее не передается.

Если бы конструкторы первых автомобилей не додумались до такого решения, то переключать передачи было бы просто невозможно, изменять скорость движения можно было бы только с помощью педали газа, а для остановки нужно было бы полностью глушить двигатель.

На данный момент есть много различных видов, подвидов и модификаций сцепления, но классическое сцепление выглядит так:

  • нажимной диск — корзина сцепления;
  • ведомый диск — фередо;
  • выжимной подшипник.

Конечно, есть и много других элементов: муфта выжимного подшипника, сам кожух сцепления, демпферные пружины для смягчения вибраций, фрикционные накладки, которые одеваются на фередо и смягчают трение между корзиной и маховиком.

Корзина сцепления в самом простом однодисковом варианте находится в постоянной связке с маховиком и постоянно с ним вращается. В ведомом диске имеется шлицевая муфта, в которую входит первичный вал КПП, то есть все вращение передается и на коробку передач. Если же нужно переключить передачи, то водитель жмет на педаль сцепления и при этом происходит следующее:

  • через систему привода сцепления давление передается на вилку сцепления;
  • вилка сцепления подвигает муфту выжимного подшипника с самим подшипником к выжимным пружинам корзины;
  • подшипник начинает давить на выжимные пружины (лапки или лепестки) корзины;
  • лапки отсоединяют диск от маховика на время.

Затем, произведя переключение передач, водитель отпускает педаль сцепления, подшипник отодвигается от пружин и корзина вновь входит в контакт с маховиком.

Если подумать, то ничего особо сложного в таком устройстве нет, однако ваше мнение сразу же изменится, когда вы увидите сцепление в разборе.

Различают несколько видов сцепления:

  • одно- и многодисковое (многодисковое обычно используется на авто с мощными двигателями и для коробок-автомат);
  • механическое;
  • гидравлическое;
  • электрическое.

Если говорить про последние три вида, то в принципе они различаются между собой типом привода — то есть тем, как передается нажатие на педаль сцепления.

Наиболее распространенным на данный момент является гидравлический тип сцепления.

Его главные элементы — это главный и рабочий цилиндры сцепления. Нажатие на педаль передается в главный цилиндр посредством штока, шток двигает небольшой поршень, соответственно внутри цилиндра повышается давление, которое передается на рабочий цилиндр. В рабочем цилиндре тоже имеется поршень соединенный со штоком, они приводятся в движение и давят на вилку выжимного подшипника.

В механическом типе сцепления педаль сцепления связана через тросик с вилкой, которая приводит в движение подшипник.

Электрический тип — это тот же механический, с той разницей, что тросик после нажатия педали приводится в движение с помощью электромоторчика.

Сцепление в автомобилях с АКПП

Хотя в таких машинах нет педали сцепления, это не значит, что между мотором и коробкой в них тоже ничего нет. Обычно в авто с АКПП используют более продвинутые многодисковые варианты влажного сцепления.

Влажное оно потому, что все его элементы находятся в масляной ванне.

Выжимается сцепление с помощью сервоприводов или актуаторов. Здесь большую роль играет электроника, которая определяет какую передачу нужно переключать, а пока электроника размышляет над этим вопросом, возникают небольшие провалы в работе. АКПП удобна тем, что не нужно выжимать постоянно сцепления, автоматика все делает сама, но правда и ремонт обходится довольно дорого.

А вот и видео о принципе работы сцепления, а также коробки передач.

https://youtube.com/watch?v=MJX5ifznz3E
