Как снять бензонасос на Рено Логан: фото и видео

Какой топливный насос выбрать: оригинал и аналоги

Если возникла необходимость заменить топливный насос, первое что нужно сделать водителю — это приобрести новое устройство. Производитель устанавливает на автомобили данного типа бензонасосы определенных типов. Их можно приобрести у официальных дилеров или в крупных магазинах автозапчастей.

Изготовитель рекомендует устанавливать насосы, имеющие следующие артикулы:

6001546326;
7700845973;
7701068107.

Справка! Лучше избегать покупок деталей, у которых стоимость слишком занижена по сравнению со среднерыночной. Чаще всего это некачественная подделка под оригинал. В результате установка таких приобретений на автомобиль может привести к выходу из строя основных узлов машины.

Нужно помнить, что оригинальная деталь не может иметь низкую цену. Если по какой-либо причине приобрести рекомендованный производителем топливный насос не получается, можно использовать аналоги. Следует выбирать именно те модели, которые имеют хорошие рекомендации специалистов. К таковым относятся:

SCT (ST 393);
АТ. (2161-200FF);
Big GB-331PL;
Fortech.

Приступаем к проверке.

Для начала нужно убедиться в том, что причиной неработающего двигателя является именно бензонасос.

Проверните ключ зажигания во второе положение, насос должен издать характерный звук. Если такого вы не услышали, скорее всего, проблема именно в насосе или его электрической цепи.
Для проверки электрической цепи необходимо первым делом открыть блок предохранителей и реле, после чего найти нужный предохранитель и внимательно его осмотреть на предмет целостности.
Если предохранитель цел, причина может скрываться в реле.
Попросите помощника несколько раз включить зажигание, а вы должны внимательно прислушаться к самому реле, если оно издает характерный щелчок, значит цепь напряжения цела.
При таком положении дел, скорее всего, вышел из строя бензонасос, и его необходимо заменить. Сделать это своими руками не так уж и сложно.

Замена насоса

Для начала работ нужно демонтировать задний диван, так как нужная нам деталь находится именно под ним. Для этого нужно, ухватившись за нижнюю кромку сидения, резко потянуть наверх. Фиксаторы освободятся, и вы без труда демонтируете нужную деталь.

Освободив от коврового покрытия рабочую зону, нам нужно отсоединить электрический разъем насоса и его трубки.
С помощью тупого зубила и молотка откручиваем пластиковый фиксатор топливной сборки.

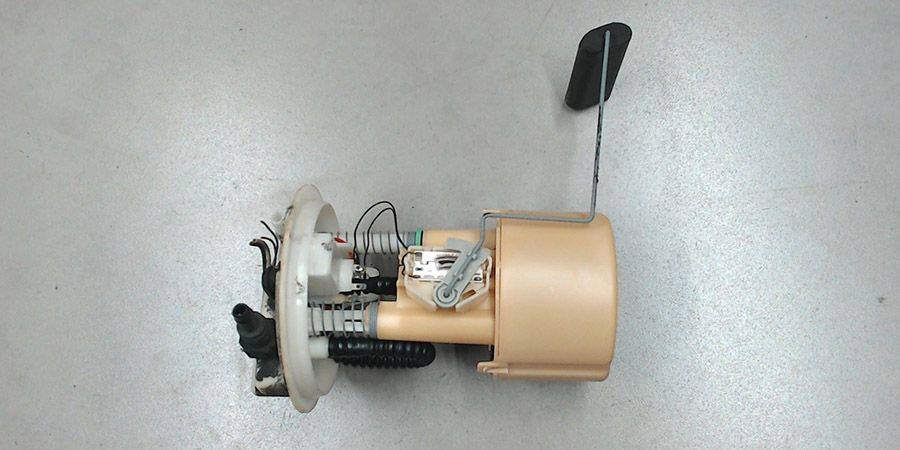

Вынимаем всю сборку насоса и датчика уровня топлива, установив на заранее приготовленный стол.
С помощью инструмента разбираем корпус и достаем насос.
Приготовив новую деталь, производим ее установку в старый корпус, не забыв установить фильтр.

Проведите проверку вашей работы, несколько раз включив зажигание и запустив двигатель. Если мотор вашего Логан исправно заработал, значит мы удачно решили проблему своими силами.

Работу по диагностике и замене топливного насоса на автомобиле Рено Логан можно считать успешно завершенной.

Снятие и замена бензонасоса на Рено Логан

Поскольку бензонасос стоит в самом топливном баке, а расположен он под задним сиденьем, то придется демонтировать задний диван. Если оклеена шумоизоляция, вместе с отверстием для доступа до насоса топлива, то ее придется вырезать. Конечно, не всю, а только часть, которая мешает для нормального доступа.

Теперь рассмотрим сам процесс демонтажа:

Отсоединяем с разъемов провода подачи электропитания на бензонасос.

С фиксатором придётся повозиться, как вариант съёмник масляного фильтра

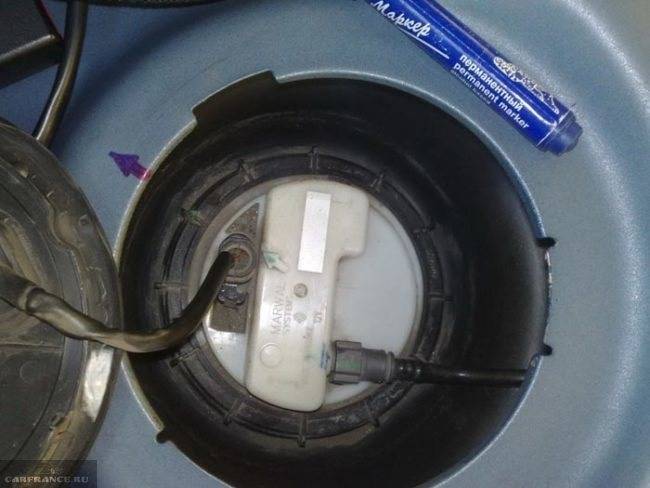

Совмещаем стрелочки топливного насоса и на кузове

Итак, демонтаж бензонасоса на Рено Логан проводится довольно просто и легко при минимальном наборе инструментов.

Диагностика бензонасоса

Чтобы не прогадать с покупкой новой детали, стоит быть уверенным, что не работает именно бензонасос. Для этого придётся провести ряд диагностических операций. Итак, приступим:

Первой диагностической операцией будет простое включение замка зажигания. Если повернуть ключ в положение №2, то бензонасос создаст определенный звук, который будет слышно. Если он не появился, то точно причина в нем.
Следующим этапом становится исследование предохранителей и реле. Исследовать предохранитель (F02 (5 A)), который отвечает за работу бензонасоса, и определить его работоспособность. В случае необходимости сменить.

Расположение предохранителей в основном блоке

Расположение

Сразу стоит отметить, что в Рено Логан 1.6 и 1.4 замена проводится не полностью идентично. Разница между этими машинами заключается только в положении фильтрующего элемента. Еще один нюанс. Дело в том, что автомобили, у которых объем силового агрегата составляет 1,4 литра, выпускаются и по сей день. Что касается Renault Logan с двигателем 1.6, то с 2006 года этот силовой агрегат больше не использовался.

Так где же находится нужный предмет? Если речь идет об автомобилях, которые поступили в продажу после 2006 года, то искать придется именно в топливном баке. Примечательно, что он устанавливается вместе с бензонасосом.

Если говорить о предыдущих моделях, то здесь все немного проще. Фильтр расположен там, где трубы выходят из бака, по которому движется топливо.

Какой топливный насос выбрать: оригинал и аналоги

Если возникла необходимость в замене топливного насоса, первое, что нужно сделать водителю, — это приобрести новое устройство. На автомобили этого типа производитель устанавливает несколько типов бензонасосов. Их можно приобрести у официальных дилеров или в крупных магазинах автозапчастей.

Производитель рекомендует устанавливать насосы со следующими артикульными номерами:

Ссылка! Лучше избегать покупки вещей, которые слишком недооценены по сравнению со среднерыночными. Чаще всего это некачественная подделка под оригинал. В результате установка таких приобретений на автомобиль может привести к выходу из строя основных узлов автомобиля.

Следует помнить, что оригинальная деталь не может иметь невысокую цену. Если по каким-либо причинам нет возможности приобрести рекомендованный производителем топливный насос, то можно использовать аналоги. Следует выбирать именно те модели, о которых есть хорошие советы специалистов. Это включает:

Какой фильтр ставится на заводе?

Фильтры разделяются по каталожным номерам. Производитель устанавливает очищающие приборы следующих артикулов:

Эти детали можно купить у официального дилера или в надёжных магазинах автозапчастей. Стоимость фильтров варьируется от 500 до 800 рублей. Приборы работают на первой фазе. Детали для дизеля (артикул 164002670R) и бензина конструктивно различаются. Кроме того, нужно помнить, что оригинальный фильтр не может стоить меньше пятисот рублей: деталь по слишком низкой цене может оказаться подделкой сомнительного качества. Контрафактный аналог не сможет фильтровать топливо автомобиля должным образом, что приведёт к выходу из строя клапанов бензонасоса.

Читать дальше: Как наклеить бронированную пленку на фары

Как выбрать топливный фильтр на Логан? Что лучше? Аналог или оригинал?

Естественно, оригинальный элемент обеспечит более надёжное и долговечное функционирование топливной системы автомобиля. Однако возникают ситуации, когда установка оригинала невозможна

В этом случае следует обратить внимание на качественные аналоги. Среди них выделяются такие марки:

SCT (ST 393). 240–359 руб.
АТ. (2161-200FF). 250–500 руб.
Big GB-331PL. 300–500 руб.

Помимо вышеперечисленных, автомобилисты отмечают приборы для очистки топлива Fortech.

Диагностика и ремонт Рено Логан топливного насоса: поиск источника проблемы

Почему проведение осмотра и тестирования в нашем автосервисе является обязательной процедурой, без которой ремонт не будет производиться? Во-первых, во всех проблемах с работой мотора виновником может являться вовсе не бензонасос, а элементы топливной, электрической системы или системы зажигания. То есть его демонтаж и ремонт в таком случае становится нецелесообразным. Во-вторых, если всё же неполадки исходят от насоса, диагностика позволяет точно установить, какой элемент нужно заменить или отремонтировать. А это существенно сокращает срок работы. Во время диагностики первым делом проверяется и оценивается общий характер работы двигателя, выявляются неполадки сопутствующих систем. В-третьих, после ремонта окончательная диагностика даст понять, что работы были произведены успешно. После демонтажа узла исследованию подвергаются:

Предохранитель (на Рено Логан используется F02 (5 A));
Реле;
Сеточка.

Если эти детали в порядке, дальнейший ремонт бензонасоса обычно нецелесообразен. По стоимости других деталей и работ по их замене, он будет примерно равняться цене замены узла в сборе. К тому же новый механизм прослужит дольше, чем восстановленный.

Бензонасос Рено Логан

Бензонасос Рено Логан является компонентом двигательной системы автомобиля, который осуществляет подачу топлива в двигатель. В старых моделях машин бензонасосов не было, потому что двигатель и бензобак находились очень близко друг к другу, и топливо попадало в силовой агрегат с помощью шланга и гравитации. Новые автомобили, в том числе и Рено Логан, нуждаются в бензонасосе, потому что бензобак и двигатель расположены далеко друг от друга, что делает невозможным перекачку топлива, а значит, не осуществляется и запуск двигателя.

У нас можно купить бензонасос Рено Логан (Румыния, неоригинал) за 1380 рублей.

Работа бензонасоса в автомобиле Рено Логан слышна сразу после вставления в замок зажигания ключа. В этот момент бортовой компьютер посылает информацию рассматриваемому устройству о запуске. Когда в первые секунды нет поступления топлива, бензонасос выключается. Таким образом, он не выполняет работу впустую и защищен от поломки.

Почему же бензонасосы в машинах Рено Логан выходят из строя и каким образом предупредить его неисправности?

Эти устройства чаще всего ломаются по причине загрязненности топливных фильтров или движению транспортного средства при пустом баке. Топливные фильтры загрязняются из-за плохого качества бензина. Тот фильтр, который стоит после бака перед насосом, не может осуществить хорошую очистку топлива, и пропускает грязный бензин в бензонасос, в топливном фильтре которого накапливается грязь. В результате насосу надо постоянно бороться с большим гидравлическим сопротивлением, что приводит к значительному уменьшению его срока службы.

Чтобы не попадать в такие ситуации необходимо бак наполнять топливом не менее чем наполовину и проверять топливные фильтры. В случае даже незначительного загрязнения надо их менять, чтобы не пришлось приобретать новый бензонасос. Соблюдение этих требований гарантирует бесперебойную работу данного элемента до десяти тысяч часов или до шестисот тысяч километров автомобильного пробега. Кроме того, желательно осуществлять периодическую проверку насоса. Сделать проверку этого устройства совсем несложно. Нужно вымерять давление в топливной системе и сравнить его со значениями, указанными в документах автомобиля Рено Логан. Для измерения давления к подающему топливному шлангу в районе его соединения с топливной рампой подключается манометр, с которого снимаются показания. В случае несоответствия измеренных значений с нормой, надо заменить бензонасос Рено Логан.

Есть и явные признаки неисправности рассматриваемого устройства. К примеру, его жужжание при включении электроники или во время запуска двигателя. Если бензонасос вообще не работает, то и двигатель не запуститься, потому что к нему не будет поступать топливо. И тогда кроме замены насоса другого выхода в этой ситуации не может быть. Заменить его не сложно и самостоятельно. Для этого понадобятся такие инструменты, как молоток, тонкая плоская и крестовая отвертка, полиэтиленовый пакет, зубило и комплект сетчатого фильтра.

Воздушный фильтр Рено Логан – установка новой детали + Видео

Воздушный фильтр Рено Логан должен всегда находиться в рабочем состоянии, так как именно он предохраняет сердце автомобиля от чрезмерной запыленности отечественных дорог.

Воздушный фильтр Рено Логан – общие сведения

Современные транспортные средства нуждаются в крупных объемах воздуха, поступающего в камеру сгорания. На пути к этому отсеку воздух с улицы очищается описываемым нами воздушным фильтром. В Логан он имеет одну важную особенность – относительно большие поры фильтровального материала.

Но данное время рассчитано, как вы сами понимаете, именно на автомагистрали Европы. В условиях же наших дорог фильтр забивается намного быстрее. По этой причине отечественные специалисты советуют выполнять его замену через каждые 10 тысяч километров.

Учитывая, что стоимость фильтра несущественна (максимум – 10 долларов, на полках автомагазинов можно найти надёжную деталь и в два раза дешевле), лучше лишний раз поменять его, защитив свое авто от куда более серьезных проблем и поломок. Тем более, что сам процесс замены никаких проблем не вызывает.

Замена воздушного фильтра Рено Логан

Чтобы добраться до интересующего нас элемента, требуется для начала демонтировать коробку, устанавливаемую с целью снижения уровня шума, возникающего в процессе впуска воздуха.

Располагается она перед корпусом, имеет внутри специальное отверстие, через которое, в сущности, и попадают в фильтровальный механизм мелкие камешки и пыль с дороги.

При желании ее можно продуть компрессором автомобиля.

Затем нужно снять крышку фильтра, которая крепится очень просто – четырьмя скобами и пятью саморезами:

сначала необходимо поднять и отстегнуть первую скобу, а затем поступить аналогичным образом и с каждой последующей;
после этого выворачиваем по очереди саморезы при помощи крестообразной отвертки.

Крышка снимается буквально за пару минут, причем без использования какого-либо инструмента. Когда она снята, дело остается за малым:

требуется достать из корпуса загрязненный фильтрующий элемент;
поставить на его место новый воздушный фильтр;
собрать механизм в обратном порядке.

Дополнительно рекомендуется очистить внутреннюю часть демонтированного корпуса автомобильным пылесосом. Такая процедура займет пару секунд, а положительных результатов даст немало.

Производители воздушных фильтрующих элементов для Рено

«Febi» и «Мann», «Hans Pries», «Mahle», «Bosch» (Германия);
«UFI» (Италия);
«Filtron» (Польша);
«Asam-sa» (Румыния).

Автомеханики российских сервисов рекомендуют приобретать не зарубежные фильтрующие элементы, а исключительно российские. Во-первых, они дешевле, а во-вторых, оптимизированы под наши условия эксплуатации (читай – под высокую запыленность автодорог страны и ближнего зарубежья).

Самыми популярными производителями фильтров на Рено Логан нынче считаются следующие российские бренды:

«Good Will» (хорошо известная водителям торговая марка);
«Невский фильтр» (самые дешевые и при этом по-настоящему качественные элементы для фильтрации);
«BIG» (также недорогие автодетали).

Не забывайте регулярно и своевременно производить замену воздушного фильтра на своем «Рено», и машина, поверьте, не подведет вас в дальних поездках.

Признаки того, что необходима замена бензонасоса Рено Логан

Несвоевременность проведения этой процедуры может повлиять не только на комфорт при движении, но и на состояние двигателя и многих систем автомобиля. О безопасности, с учётом того, что водитель может попасть в аварию, если движок заглохнет на оживленной трассе, и говорить излишне

Так что стоит обращать внимание на малейшие признаки выхода из строя бензонасоса. Среди таковых выделяют:

Постепенное уменьшение мощности движка (к примеру, автомобиль может не «вытягивать» на подъёмах);
Его возможные выключения во время езды;
Сниженное давление топлива;
Сложности при включении мотора в работу (заводится не с первой попытки);
Некорректная работа двигателя (троит, работает рывками, на холостом ходу даёт «провалы»);
Тратится больше топлива;
Слышится гудение со стороны насоса.

ПОЛЕЗНО ЗНАТЬ.

Признаки неисправности бензонасоса обычно проявляются комплексно, но по мере нарастания. То есть поначалу гул может быть едва уловим, и расход бензина незаметен, о неполадках водитель начинает судить по поведению мотора. Рекомендуется проходить диагностику в профилактических целях, не дожидаясь, пока признаки проявят себя в полной мере, и ситуация усугубится.

СНЯТИЕ И РАЗБОРКА БЕНЗОНАСОСА — РЕНО ЛОГАН. Блог

Снятие и разборка топливного насоса Рено Логан

Снимаем и разбираем топливный модуль при замене топливного насоса, регулятора давления или датчика указателя уровня топлива.В салоне автомобиля поднимаем подушку заднего сиденья.Сбрасываем давление в системе питания (см. «Замена топливного фильтра»).Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Поддев отверткой…

…поднимаем крышку лючка топливного бака.

Отжав фиксатор, отсоединяем колодку жгута проводов от разъема крышки топливного модуля…

…сжимая фиксаторы, поочередно отсоединяем от штуцеров крышки топливного модуля наконечники трубок подачи (с зеленым фиксатором) и слива топлива (с красным фиксатором).

Топливный модуль фиксируется в баке прижимным кольцом, навернутым на горловину бака. Если отвернуть кольцо вручную не удастся, можно изготовить из металлического прутка простое приспособление в
виде скобы (см. рис.).

Приспособление для отворачивания прижимного кольца

Вставляем скобу между зубьями прижимного кольца…

…и, поворачивая скобу против часовой стрелки, отворачиваем кольцо.

Вынимаем прижимное кольцо топливного модуля.

Вынимаем топливный модуль из бака, выводя поплавок датчика указателя уровня топлива из отверстия в топливном баке.

Сливаем остатки топлива из топливного модуля в заранее подготовленную емкость.

Вынимаем уплотнительное кольцо.Закрываем отверстие в топливном баке плотной бумагой или полиэтиленом.

Отсоединяем колодку проводов датчика указателя уровня топлива от разъема на внутренней стороне крышки топливного модуля.

Выводим провода датчика из держателя на корпусе топливного модуля.

Вставляем узкую стальную пластину (например, конец пинцета) в отверстие в направляющей датчика и отжимаем фиксатор датчика, одновременно сдвигая датчик по направляющим к крышке модуля.

Снимаем датчик указателя уровня топлива.

Отсоединяем колодку проводов топливного насоса от разъема на внутренней стороне крышки топливного модуля.

Сжав две защелки…

…вынимаем крышку топливного модуля с держателем насоса из корпуса модуля.

В корпусе топливного модуля установлен клапан, препятствующий вытеканию топлива из корпуса.

Снимаем с трубки регулятора давления топлива уплотнительное кольцо…

…и опорную шайбу пружины.

Снимаем пружину с трубки регулятора давления топлива.

Отжав фиксатор отверткой…

…выводим трубку регулятора давления топлива из гнезда в крышке модуля.

Нажимаем отверткой на усик наконечника «массового» провода…

…и отсоединяем провод от регулятора давления топлива.

Отжав фиксатор отверткой…

…снимаем крышку топливного модуля с держателя насоса.

Поддев отверткой…

…снимаем сетчатый фильтр со штуцера топливного насоса.

Отжимаем два фиксатора…

…и вынимаем топливный насос из держателя.

Отсоединяем наконечники проводов от топливного насоса (черный — «–», красный — «+»).

Нагрев пластиковую гофрированную трубку на патрубке насоса над емкостью с кипящей водой…

…снимаем ее с патрубка насоса.

Сборку и установку топливного модуля проводим в обратной последовательности.

При установке топливного модуля в бак стрелка на крышке модуля должна располагаться напротив метки на баке, выполненной зеленой краской.Топливные трубки надеваем на штуцеры модуля до щелчков пружинных фиксаторов. Наконечник трубки подачи топлива с зеленым фиксатором надевается на центральный штуцер. Подсоединив клемму провода к
«минусовому» выводу аккумуляторной батареи, включаем зажигание и проверяем герметичность соединений модуля топливного насоса.

Диагностика бензонасоса

Выявить поломку можно такими способами:

включить зажигание и повернуть ключ в положение 2 — должен быть характерный звук;
осмотреть предохранитель, отвечающий за работу модуля — он не должен иметь следов копоти и износа;
включить несколько раз зажигание, прислушаться к работе реле — должен раздаваться характерный щелчок.

Также эксперты рекомендуют замерить давление в топливной рампе с помощью готового или самодельного измерительного прибора (трубка от старого фильтра, кусок шланга и манометр). Показатели не должны сильно отличаться от рекомендованных 0,35 МПа. Желательно делать проверку последовательно и несколько раз — нужно:

подсоединить манометр к рампе;
завести мотор;
измерить давление;
подгазовать, снова измерить;
заглушить двигатель;
спустя 2 часа снова повторить процедуру замера.

Устанавливаем топливный фильтр на Рено Логан

На данный момент среди большинства автопроизводителей прослеживается общая тенденция. Все стараются максимально упростить конструкцию некоторых систем, чтобы сделать ее более дешевой.

Исключением не стала и топливная система Рено Логан.

В погоне за экономией, на рестайлинговых автомобилях было принято решение снять фильтр тонкой очистки топлива, который крепился на быстросъемных элементах и заменили его на сеточку, установленную на входе топливного насоса.

Столкнуться с этим могут все владельцы, которые приобрели Рено Логан 2009 и более позднего года выпуска. Похожая система начала использоваться и на Ларгусах, начиная с 2011 года.

Но, как и обычный топливный фильтр на Рено Логан, сетка со временем забивается и не смотря на большую площадь начинаются проблемы с подачей топлива. Чтобы сэкономить на ремонте можно самостоятельно заменить ее.

Для этого придётся полностью демонтировать насос.

Периодичностью замены

Замена топливного фильтра на Рено Логан, выпущенных до 2009 года необходимо производить каждые 45 тысяч километров. Это соответствует прохождению третьего планового ТО

Но важно помнить, что использование некачественного топлива значительно сокращает ресурс детали

На более новых моделях замена производится одновременно с бензонасосом, поскольку фильтр сделан в виде сетки и по сути защищает только от крупного мусора, способного оказаться в топливном баке во время заправки.

Поэтому считается, что срок службы детали не ограничен.

Но, если во время движения чувствуется потеря мощности, слабая реакция на педаль газа, то следует проверять состояние этой детали при оценке состояния топливной системы.

Выбор нового фильтра

В качестве замены могут быть использованы детали следующих производителей:

MANN WK 6002,
Mahle KL 416/1,
Bosch 0450905287.

Для более поздних моделей есть несколько вариантов устранения проблемы. Наиболее радикально – установить новый топливный насос Рено Логан, артикул 6001547605. Можно поменять лишь сеточку, арт. 6001546326. Данные запчасти будут стоить уже гораздо дороже. Цена нового бензонасоса может достигать 17-18 тысяч рублей, поэтому в качестве замены можно рассмотреть следующие детали:

Asam 30290,
Bosch 0986580957.

Замена фильтра

На некоторых форумах советуют отключить реле бензонасоса. Но данный способ не эффективен, потому что при разрыве цепи ЭБУ автоматически останавливает двигатель и давление в топливной рампе не успевает сброситься.

Замена сетки

Работа начинается с извлечения топливного модуля. Перед процедурой необходимо так же сбросить давление в системе.

Крепление насоса осуществляется за счет фасонной гайки. Для того, чтобы ее открутить потребуется специальный съемник. Чтобы открутить ее в гаражных условиях, нужно найти деревянный стержень и ударами по нему постараться провернуть гайку. Сорвав ее, можно пользоваться обычным ключом.

Насос нужно доставать медленно, чтобы из него слилось максимальное количество бензина. Но в любом случае сохраниться небольшое количество, поэтому нужно подставить под него какую-нибудь тару, чтобы не залить салон бензином.

Очень важным моментом при обратной сборке является правильная установка бензонасоса. Он должен стоять точно по центру отверстия, иначе затягивая гайку трудно обеспечить плотное прилегание крышки к резиновому кольцу, в результате система не будет герметичной, в салоне будет появляться запах топлива после заправки на АЗС.
