Как снять и заменить катушку зажигания на ВАЗ-2114 своими руками

Полезное видео

Интересную информацию вы сможете почерпнуть, просмотрев дополнительно видео ниже: https://www.youtube.com/watch?v=pNyBny-_HoQ

На авто с бесконтактным зажиганием все еще проще, не придется снимать колеса, но понадобится помощник. Необходимо найти такт сжатия четвертого цилиндра. Для этого вставляем резиновый конус в свечное отверстие и крутим храповик. Выталкивание конуса будет означать, что такт сжатия найден.

Подсветив в свечное отверстие, совмещаем самую длинную метку крышки с меткой шкива. Выставляем прерыватель на соответствующий такт и проверяем работоспособность системы согласно вышеописанному четвертому пункту.

Проверка модуля зажигания мультитестером

Проверка модуля зажигания в автосервисах выполняется с помощью осциллографа. Прибор позволяет точно установить неисправности детали. Но при подозрении на её поломку необязательно обращаться на СТО. Продиагностировать устройство можно и самостоятельно.

Для диагностики рекомендуется применять мультиметр и контрольную лампочку. Первым делом нужно проверить предохранитель. Для этого можно подключить заведомо исправный элемент взамен установленного или использовать тестер. На приборе следует установить режим вольтметра.

Проверка делается так:

  • Отсоединить колодку с проводами от предохранителя;
  • Одну клемму измерительного прибора поставить на клемму «А», а вторую – прикрепить к массе мотора.

Если плавкий элемент исправен, мультиметр покажет значение 12 В. При ином напряжении его нужно заменить. Поломку предохранителя можно заметить и визуально. Следует протестировать и провода. Для проверки контрольную лампочку нужно подключить к контактам «А» и «Б». При запуске мотора контролька должна загореться. Если этого не произошло, в проводке, вероятно, имеется обрыв.

Если диагностика плавкого элемента и проводов не выявила их повреждение, необходимо протестировать модуль. Проверка катушки зажигания ВАЗ 2114 мультиметром выполняется по такому алгоритму:

  1. Установить на мультиметре режим омметра.
  2. Подключить измерительное устройство к высоковольтным проводам первого и четвёртого цилиндра, затем — к проводам, которые идут на 2 и 3 цилиндры.

При исправности детали прибор покажет сопротивление 5,2 – 5,5 Ом. Если значения иные, она вышла из строя и требует замены.

Признаки поломки

В разобранном виде

На самом деле признаки неисправности у модуля зажигания ВАЗ 2114 во многом похожи на поломку других агрегатов. К примеру, вы можете наблюдать следующие явления:

  • Двигатель троит;
  • Автомобиль глохнет на холостом ходу;
  • Наблюдаются проблемы при попытке завести машину и пр.

То есть по факту это может быть и не модуль вовсе. Потому единственно верное решение — это проверка модуля зажигания на вашем ВАЗ 2114.

Ошибочно считать, что повреждение высоковольтных проводов никак не влияет на состояние самого модуля. Многие думают обойтись простой заменой высоковольтников, а на деле все равно придется менять модуль.

Объясняется это тем, что поврежденные или дефектные провода направляют неправильный ток, конфигурация которого не соответствует необходимым параметрам. От этого искра попадает неточно или неэффективно, модуль перегорает и приходит в негодность.

Вообще лучший вариант проверки модуля зажигания на ВАЗ 2114 — это применение осциллограф а. Но, во-первых, он имеется далеко не у каждого водителя, а во-вторых, пользоваться ими могут мало кто. Потому проверку будем осуществляться при помощи подручных средств:

  • 12-вольтной лампочки;
  • Тестера (доступен за небольшие деньги в любом магазине автозапчастей).

Начнем с предварительных манипуляций с сопутствующими элементами модуля зажигания.

  1. Проверьте колодку проводов. Она отсоединяется и проверяется показатель напряжения.
  2. Для этого зафиксируйте тестер на контакте А, а другую клемму киньте на массу двигателя.
  3. В нормальном состоянии показатель напряжения будет составлять 12В.
  4. Если напряжение отсутствие, вероятнее всего, сгорел предохранитель.
  5. Если все хорошо, перекиньте клеммы вашего тестера на А и В контакты, заведите машину. При этом стартер должен крутить, а 12-вольтная лампочка мигать.
  6. При отсутствии данных явлений, можно говорить о наличии обрыва в цепи А контактов.

Далее идем уже к самому модулю зажигания.

Есть несколько способов проверить состояние вашего агрегата. Потому рассмотрим каждый из них.

  1. Выставите тестер в режим омметра. Замерьте им сопротивление на высоковольтниках, проходящих на цилиндры 1 и 4, а потом по аналогии на проводку 2 и 3 цилиндров. В нормальном состоянии прибор выдаст вам показатели от 5,2 до 5,5 Ом.
  2. Подергайте слегка устройство. Тем самым вы пошатаете колодку проводов, модуль. Причем делать это нужно в режиме работающего силового агрегата. Если при расшатывании устройство работает без препятствий, все хорошо, вам повезло. Если же нет, опять предстоит изучать состояние проводки.

Третий способ

Третий способ считается наиболее простым, поскольку предусматривает замену вашего устройства на аналогичное, которое точно работает. Но для этого предстоит отыскать полноценного близнеца. Речь идет о модуле зажигания с автомобиля, аналогичного вашему по году выпуска и используемому силовому агрегату. Просто на двигателях объемом 1,5 литра стоят модули, а на 1,6-литровых моторах — катушки.

Но чтобы заменить модуль на модуль, вам придется сначала демонтировать свой. Делается это следующим образом:

  • Снимите минусовую клемму с аккумулятора, что позволит обесточить автомобиль;
  • Отключите от модуля зажигания четыре высоковольтника;
  • Отсоедините колодку проводов. Для этого нужно отжать специальный фиксатор, удерживающий колодку на модуле;
  • Далее откручиваются три гайки. С их помощью модуль удерживается на кронштейне;
  • На кронштейне расположены три длинные шпильки, с которых модуль останется просто стащить.

Демонтировав свой модуль, вы можете поставить на его место другой агрегат, тем самым удостовериться в работоспособности того и неисправности вашего.

Способы проверки модуля зажигания ВАЗ 2114

Есть несколько способов,с помощью которых можно узнать исправно ли работает модуль. Многие автолюбители задаются вопросом проверки модуля зажигания ВАЗ 2114, ведь существует несколько типов системы для этой модели. Поэтому не каждый из них подходит по строению и структуре. Первым из этих вариантов является довольно эффективным и часто используемым. Для начала необходимо использовать другой исправный модуль и попробовать запустить двигатель с его помощью, это поможет вам узнать наверняка, сломан ли прежний.

Однако стоит учитывать и то, что есть разные виды модулей для данного типа автомобиля, поэтому нужно использовать тот, который подойдет. Если с другим модулем двигатель не будет работать исправно, значит требуется заменить старый. Если проблема все-таки в поврежденных проводах, то существует большой риск испортить другую комплектующую. Чтобы предотвратить такую ситуацию, перед проверкой нужно осмотреть провода на наличие повреждений.Однако для этого нужно знать, как прозвонить модуль зажигания, чтобы убедиться в нормальной работе и функционировании проводов.

Использование мультиметра

Все что для этого требуется это использовать мультиметр, который установлен в режим вольтметра. После чего требуется рассоединить модуль зажигания и катушку. Далее нужно провести некоторые манипуляции с контактами под названием «А» и массой двигателя. Попробуйте завести двигатель и посмотреть на показатели мультиметра. Они не должны превышать 12 В. Подобные действия проведите и со вторым контактом. Другие показатели помимо указанного могут быть следствием неисправности или обрыва высоковольтных проводов. Однако в некоторых случаях ток может не поступать или поступать, но в маленьких количествах потому что перегорел предохранитель.

Стоит отметить, что в данной модели транспортного средства три предохранителя, которые запускают работу свечей зажигания. Поэтому чтобы исключить такой вариант необходимо проверить и исправность работы предохранителей. Ведь от каждой составляющей целого механизма зависит исправная работа двигателя. В прочем для того чтобы выполнить проверку модуля зажигания мультиметром нужно убедится, что провода, по которым в модуль поступает высокое напряжение не содержат повреждений и трещин. Ведь это влечет порчу всего процесса диагностики.

Алгоритм диагностики

Все же перед проверкой модуля зажигания на ВАЗ-2114 стоит ознакомиться с алгоритмом действий, которые нужно совершить во время дальнейшей диагностики. К данному алгоритму относятся такие пункты как:

  • по высоковольтной цепи производится проверка модуля зажигания на наличие обрывов;
  • производится осмотр и проверка методом подергивания, постукивания (подобным способом чаще всего пользуются автолюбители, чтобы проверить исправность частей и составляющих механизма).

В случае с первым пунктом берется мультиметр, настроенный на определение сопротивления. Поскольку в катушке зажигания соединения являются параллельными, то сопротивление, которое есть между ними должно находиться на определенном уровне. В противном случае, когда показатели отличаются, это может значить, что произошел обрыв. В этой ситуации модель не подлежит ремонту и ее следует заменить. Для второго пункта подобные действия являются нормой, несмотря на то, что звучит это слегка не серьезно.

Однако после этих процедур есть вероятность, что комплектующая начнет функционировать, хоть и на небольшой промежуток времени. Все же после этого нужно пойти в специализированный магазин для автотранспортных средств и купить новую комплектующую.

Чтобы избежать таких ситуаций, необходимо делать регулярный осмотр своего передвижного транспортного средства. Также проводить проверки для того, чтобы убедиться в исправности важных деталей двигателя, таких как модуль зажигания. Ведь именно благодаря ему ваш автомобиль стабильно заводится и ездит. Чаще всего, специалисты, работающие в автомагазинах, могут проконсультировать клиентов по интересующим их вопросам, а также предоставить рекомендации в выборе деталей.

Рекомендуется осуществлять покупку в магазинах, которые имеют репутацию и напрямую сотрудничают с проверенными производителями.

Как снять и поменять модуль зажигания на ВАЗ-2114: фото и видео

Модуль зажигания принимает управляющий импульс от блока управления и передаёт его к свече цилиндра, чтобы воспламенить воздушно-топливную смесь. Само устройство состоит из двух катушек, которые вырабатывают высокое напряжение, и двухканального коммутатора. Корпус изделия выполняется из прочного пластика.

Поломка модуля зажигания

Нарушения в работе этого элемента могут проявиться следующим образом:

  • Заметное уменьшение мощности мотора.
  • Отсутствие искры на одной из свечей.
  • Заметное «плавание» холостого хода.

Эти признаки показывают, что в работе модуля зажигания возникли неполадки. Если они проявились, стоит заменить модуль зажигания.

Замена модуля зажигания на ВАЗ-2114

Упаковка из под оригинальной детали

Чтобы заменить модуль зажигания, потребуется ветошь и ключ на 13. Лучше всего делать на какой-нибудь ровной площадке.

Ход работы

Открыть капот и отсоединить клеммы АКБ;
Достать высоковольтные провода, идущие от модуля зажигания к свечам. При этом необходимо запомнить их расположение, ведь при изменении места этих проводов новая запчасть может сразу выйти из строя. Можно сделать пометки, чтобы быть уверенным в результате

Осторожно отсоединить разъём с кабелями от модуля. Затем открутить гайки с помощью ключа на 13, и снять блок с мотора

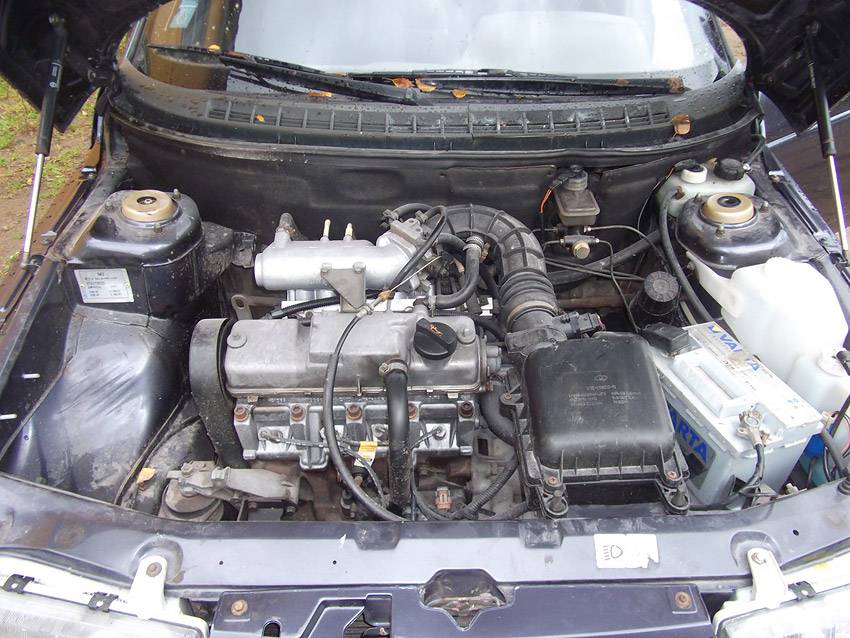

Расположение модуля зажигания под капотом

После этого необходимо установить новый модуль

Ветошь нужна для протирания места установки модуля после его извлечения.

Проверка работы модуля зажигания (видео)

Что делать, если после замены модуля неисправность осталась?

В-первую очередь необходимо проверить работу нового модуля.

Проверка модуля зажигания

Сопротивление между контактами: 1 и 4, 2 и 3 — не должно быть выше 5,8 кОм!

Если после замены модуля зажигания ничего не изменилось, значит, неисправны другие элементы системы зажигания.

Свечи и система зажигания

Если не помогло, то необходимо проверить свечи и по необходимости заменить (см. выбор свечей на ВАЗ-2114).

Осмотр состояния свечей зажигания

Перед этим нужно снять наконечники бронепроводов. Чтобы выкрутить свечи, придётся использовать специальный ключ для выворачивания. Затем свечи нужно осмотреть: они должны иметь обычный коричневый цвет и на поверхности не должно быть нагара или копоти.

Если замена модуля не исправила положение, и нагар на свечах есть. Это значит, что кольца или поршни износились, их необходимо заменить, а свечи почистить и установить обратно в разъём. Также стоит проверять зазор между свечами и электродами – слишком большое расстояние плохо сказывается на работе устройств.

Признаки поломки

Неисправность катушки зажигания, а точнее модуля, можно определить по нескольким характерным признакам:

  • При ускорениях автомобиль словно проваливается, наблюдается резкая непродолжительная потеря мощности;
  • Падает общий уровень мощности двигателя;
  • Нестабильность поведения машины при холостом ходу;
  • Мотор троит, что свидетельствует о поломке цилиндров.

Перед тем, как приступить к ремонту модуля, убедитесь, что не требуется замена свечей на ВАЗ 2114. Возможно, они утратили свою эффективность, контакты засорились или просто жизненный цикл этого компонента подошел к концу.

Свечи

Качественные свечи на автомобиле ВАЗ 2114 с инжекторным 8 клапанным мотором стоят не дорого, потому серьезные финансовые потери вы не ощутите. Зато система зажигания и двигатель будут работать эффективнее.

Но если дело все же в модуле, рекомендуется проверить контакты. Чаще всего основой поломки модуля зажигания выступает именно отсутствие качественного контакта. Бывает, они окисляются, залипают, обрывается масса. Даже при появлении налета пыли на цилиндре он может выйти из строя.

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе. Но до него нужно ещё доехать. Если автомобиль наглухо отказывается запускаться, то среди прочих причин, виноватой может быть и катушка зажигания. Если в арсенале водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Блютус — отлично.

Вот основные коды ошибок, которые скажут о неисправностях системы зажигания инжекторных восьмиклапанных ВАЗ-2114:

  • Р3000-3004 — нет искры в цилиндре (крайняя цифра), ничего конкретного эти коды не скажут, но намекнут, где искать причину;
  • Р0351 — типичная ошибка, говорящая об обрыве в модуле на обмотках первого и четвёртого цилиндров;
  • Р0352 — тот же обрыв, но на обмотках остальных двух цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой на изоляторе свечи

Цена катушки зажигания ВАЗ-2114 и её замена

Самое простое — замена катушки. С этим справится даже школьник. Для второй Самары нужно купить новый модуль зажигания 43 3705. Эта же катушка используется на десятках, на Приорах и на 1118 с инжекторными восьмиклапанными двигателями.

При этом электронная система управления, вероятнее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1 200 рублей.

Снимается и устанавливается катушка в таком порядке:

  1. Отключаем минусовую клемму аккумулятора или используем кнопку отключения массы, если она установлена.
  2. Снимаем колпачки с наконечниками со свечей.
  3. Отсоединяем низковольтный управляющий контур. Для этого отгибаем фиксирующую скобу, после чего можно снимать колодку с контактами.
  4. Вынимаем высоковольтные провода из катушки, заодно проверяем их состояние пока визуально.
  5. Откручиваем болты крепления самого корпуса модуля. Их должно быть три.
  6. Снимаем с двигателя модуль с кронштейном в сборе.
  7. Демонтируем кронштейн шестигранным ключом.
  8. Устанавливаем новую катушку зажигания в обратном порядке, при этом не надо путать высоковольтные провода местами.

Новый модуль установлен. Тем не менее мы проверим для профилактики и старый модуль. Для этого есть несколько способов.

Способы проверки своими руками (необходим мультиметр)

Заменили? Вот и отлично. А теперь, прежде чем выбрасывать старую катушку зажигания на свалку истории, проверим её на работоспособность. Если двигатель после замены стал работать как часы, значит дело было, действительно в катушке. Хотя, могут быть нюансы.

Вот ещё три способа убедиться в том, что старая катушка не работала корректно:

  1. Измеряем сопротивление между парными контактами на вторичной обмотке. Берём мультиметр, устанавливаем его в режим омметра и устанавливаем щупы к выводу для фиксации высоковольтных проводов первого и четвёртого цилиндров. На дисплее должно показаться значение в пределах 5,5 кОм. После этого то же самое делаем с выводами для проводов второго и третьего цилиндров. Значение сопротивления должно быть одинаковым. Минимальная погрешность не может превышать ста Ом.
  2. Собственно, с самой катушкой мы больше ничего сделать не сможем. Проверяем контакты управляющей низковольтной цепи. Устанавливаем один щуп на массу мотора, второй — на один из контактов контактной колодки. При включённом зажигании на нем должно быть стандартных 12 Вольт. Эту же историю повторяем со вторым контактом.
  3. Если нет напряжения на контактах, виноватыми в этом могут быть как обрывы проводов, так и перегоревший предохранитель. Проще проверить предохранитель. Он находится в салоне на центральной консоли сбоку, со стороны пассажира. Предохранитель катушки будет самым нижним, третьим, с номиналом 7,5 А. Если он цел, а напряжения на контактной группе так и не появилось, видимо, придётся искать обрыв провода.

Как проверить модуль зажигания на ВАЗ 2114

Модуль зажигания нужен в автомобиле нужен, чтобы вырабатывать ток высокого напряжения, от которого затем воспламеняются свечи зажигания. На разных автомобилях ВАЗ может быть установлен раздельный или блочный модуль зажигания. В модулях раздельного типа – для каждого цилиндра стоит отдельная катушка. В блочных модулях – одна катушка используется сразу для двух или для всех цилиндров. Нужно заметить, что блочный модуль зажигания гораздо проще снять, проверить и установить обратно, по сравнению с раздельным.

ВАЗ 2114 сейчас выпускается с блочным модулем зажигания, в устройство его катушки входят: сердечник, обмотка, вв-провода и клеммы с низким напряжением.

Как проявляется неисправность модуля зажигания:

Примечание. Некоторые водители считают, что высоковольтные провода и модуль зажигания – это совершенно разные вещи, и если провода пришли в неисправность, то модуль от этого не пострадает. Это ошибка. Если провода повреждены, то искра может попадать неточно, в результате чего модуль зажигания может вообще перегореть.

Проще всего проверить модуль зажигания, установив аналогичный, исправный модуль зажигания, вместо своего. Если нет такой возможности, то можно обойтись мультитестером или обычной 12-вольтной лампочкой (“контролькой”).

Проверка исправности модуля зажигания с помощью мультитестера

Проверка исправности обмотки

Установите мультитестер в режим омметра, для измерения сопротивления между выводами вторичной обмотки. Установите щупы на выводы к первому и четвертому цилиндрам, потом — ко второму и третьему (см. видео ниже). Обычно тестер показывает результат близкий 5.4 кОм (плюс — минус 0.1 кОм). Главное, чтобы сопротивление между парными выводами было примерно одинаковым. Если разница превышает 100 Ом, то это свидетельство выхода из строя вторичной обмотки.

Решение проблемы: замена модуля зажигания.

Проверка исправности вв-проводов

Нужно “прозвонить” колодку проводов. Установите мультитестер в режим вольтметра, отсоедините колодку проводов от модуля зажигания. Один щуп установите на контакт А, второй — на массу двигателя. Пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы отметьте для себя показания дисплея. В норме, напряжение должно быть в районе 12 Вольт. Такую же манипуляцию проделайте и с другим контактом.

Если напряжения, как такового, вообще нет, то необходимо проверить предохранитель: возможно, он перегорел. На электронном блоке управления ВАЗ 2114 есть три предохранителя. Третий сверху, имеющий номинал 7.5 А – это предохранитель на модуль зажигания.

Электрического тока может не быть не только по вине перегоревшего предохранителя, но и из-за окисления или обрыва проводов, отхода контактов.

Видео: Как проверить модуль зажигания

Проверка исправности модуля зажигания с помощью “контрольки”

Если под рукой нет мультитестера, то проверить модуль зажигания поможет контрольная лампочка на 12 В. Один провод лампочки подключите к контакту колодки А, другой нужно замкнуть на корпус двигателя. Теперь пусть кто-нибудь заведет двигатель (или покрутит стартером), а вы смотрите на лампочку – она должна мерцать. Такую же манипуляцию проделайте и с другим контактом.

Как снять катушку зажигания ВАЗ 2114

1. Отсоединить клемму “минус” от АКБ.

2. Снять наконечники со свечей.

3. Отжать фиксатор, разъединить колодку низковольтных проводов от катушки.

4. Выкрутить болты крепления кронштейна от коробки передач и нижний болт крепления от блока цилиндров.

5. Снять катушку вместе с кронштейном.

6. Отсоединить от катушки высоковольтные провода.

7. Отвернуть болты крепления катушки к кронштейну.

На катушке, на каждом выводе есть метка, обозначающая какой провод – к какому цилиндру. Также есть метки и на вв-проводах. При установке модуля зажигания обратно, нужно учитывать эти метки. При смене катушки, новая катушка должна иметь аналогичную маркировку.

Видео: Как снять катушку зажигания ВАЗ 21114

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе. Но до него нужно ещё доехать. Если автомобиль наглухо отказывается запускаться, то среди прочих причин, виноватой может быть и катушка зажигания. Если в арсенале водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Блютус — отлично.

Вот основные коды ошибок, которые скажут о неисправностях системы зажигания инжекторных восьмиклапанных ВАЗ-2114:

  • Р3000-3004 — нет искры в цилиндре (крайняя цифра), ничего конкретного эти коды не скажут, но намекнут, где искать причину;
  • Р0351 — типичная ошибка, говорящая об обрыве в модуле на обмотках первого и четвёртого цилиндров;
  • Р0352 — тот же обрыв, но на обмотках остальных двух цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой на изоляторе свечи

Цена катушки зажигания ВАЗ-2114 и её замена

Самое простое — замена катушки. С этим справится даже школьник. Для второй Самары нужно купить новый модуль зажигания 43 3705. Эта же катушка используется на десятках, на Приорах и на 1118 с инжекторными восьмиклапанными двигателями.

При этом электронная система управления, вероятнее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1 200 рублей.

Снимается и устанавливается катушка в таком порядке:

  1. Отключаем минусовую клемму аккумулятора или используем кнопку отключения массы, если она установлена.
  2. Снимаем колпачки с наконечниками со свечей.
  3. Отсоединяем низковольтный управляющий контур. Для этого отгибаем фиксирующую скобу, после чего можно снимать колодку с контактами.
  4. Вынимаем высоковольтные провода из катушки, заодно проверяем их состояние пока визуально.
  5. Откручиваем болты крепления самого корпуса модуля. Их должно быть три.
  6. Снимаем с двигателя модуль с кронштейном в сборе.
  7. Демонтируем кронштейн шестигранным ключом.
  8. Устанавливаем новую катушку зажигания в обратном порядке, при этом не надо путать высоковольтные провода местами.

Новый модуль установлен. Тем не менее мы проверим для профилактики и старый модуль. Для этого есть несколько способов.

Способы проверки своими руками (необходим мультиметр)

Заменили? Вот и отлично. А теперь, прежде чем выбрасывать старую катушку зажигания на свалку истории, проверим её на работоспособность. Если двигатель после замены стал работать как часы, значит дело было, действительно в катушке. Хотя, могут быть нюансы.

Вот ещё три способа убедиться в том, что старая катушка не работала корректно:

  1. Измеряем сопротивление между парными контактами на вторичной обмотке. Берём мультиметр, устанавливаем его в режим омметра и устанавливаем щупы к выводу для фиксации высоковольтных проводов первого и четвёртого цилиндров. На дисплее должно показаться значение в пределах 5,5 кОм. После этого то же самое делаем с выводами для проводов второго и третьего цилиндров. Значение сопротивления должно быть одинаковым. Минимальная погрешность не может превышать ста Ом.
  2. Собственно, с самой катушкой мы больше ничего сделать не сможем. Проверяем контакты управляющей низковольтной цепи. Устанавливаем один щуп на массу мотора, второй — на один из контактов контактной колодки. При включённом зажигании на нем должно быть стандартных 12 Вольт. Эту же историю повторяем со вторым контактом.
  3. Если нет напряжения на контактах, виноватыми в этом могут быть как обрывы проводов, так и перегоревший предохранитель. Проще проверить предохранитель. Он находится в салоне на центральной консоли сбоку, со стороны пассажира. Предохранитель катушки будет самым нижним, третьим, с номиналом 7,5 А. Если он цел, а напряжения на контактной группе так и не появилось, видимо, придётся искать обрыв провода.

Ремонт модуля зажигания

Если не работает модуль зажигания, его можно попытаться реабилитировать:

  • Возьмите ключи торцом на 10, 13 и 17, шестигранный ключ на 5, обычную отвертку, паяльник, флюс на алюминий, лак для ногтей, провода-многожилы.
  • Чаще всего в системе зажигания портится соединение – те самые контакты.
  • Поворачиваем ключ в зажигании, заводимся, шевелим контакты, получаем исчерпывающий ответ в отсутствии их качественного соединения.
  • Теперь двигатель глушим и вынимаем модуль зажигания наружу.
  • Нужно открыть его, подденьте его корпус отверткой.
  • Внутри плата, покрытая силиконовой пленкой – убираем ее.
  • Убираем весь алюминий от ВВ контактов.
  • Теперь самое сложное: нам нужно припаять к плане новые провода, откуда мы только что сняли старые.
  • Сначала, нужно очистить поверхность коллектора от налета, потом кладем плату на плиту и греем до 200 градусов (примерно на глаз, естественно), она начнет немного пахнуть, когда дойдет до нужной температуры и паять на ней станет в разы проще.
  • Теперь, собственно, паяем: концы проводков присоединяем к модулю.
  • Лаком для ногтей замазываем все контакты проводов с модулем и платой.
  • Сейчас нужно собрать все как было, поставить устройство зажигания на место и завести двигатель. Только после этого, когда вы убедились, что все нормально работает, можете брать герметик и заклеивать его намертво.
  • Отдельные элементы, вышедшие из строя. Ремонтировать не получится, они только под замену. Благо, цена на них адекватная: коммутатор в пределах 200 рублей, транзистор от 200 до 300 рублей.

Очень важный момент: в просторечии, как и здесь, катушка зажигания и модуль зажигания – это синонимы. Но в плане технической конструкции – нет. На четырнадцатые с разным объемом двигателя ставятся разные запасные части: на 1,5-литровые самары старого поколения идет именно модуль зажигания, а на 1,5 и 1,6 литров нового поколения самар – катушка зажигания. Коммутатор машин нового образца спрятан в электронном блоке управления, получается, что модуль разбили, и стали называть по имени главной его части — катушки. Будьте внимательны при выборе зап. частей с разборки: не перепутайте их, учитывая этот факт.

Если говорить об обслуживании в сервисе, то цена на него не стоит таких затрат. Проще самому во всем разобраться, тем более. Что есть уйма ресурсов, где вам подскажут и помогут. Главное, помнить о схеме постановки высоковольтных проводов и их хорошем контакте. Бывает так, что неверно состыкованные провода способствуют неправильному возгоранию, искра бьет в реле. И модуль зажигания полностью перегорает.

Источник

Замена модуля зажигания своими руками

Итак, первым делом ищем модуль (для тех кто не знает). К нему идут ПВН от свечей зажигания.

  1. Снимаем минусовую клемму с аккумулятора
  2. Отсоединяем колодку проводов от модуля
  3. Отсоединяем ПВН
  4. Откручиваем сам модуль и снимаем его
  5. Теперь устанавливаем новый модуль и проводим сборку в обратном порядке.

При установке не перепутайте положение ПВН на катушке.

После замены и переноса модуля, необходимо проверить его работу. Запускаем двигатель и радуемся проделанной работе.

Модуль зажигания ВАЗ представляет собой усовершенствованную систему пуска мотора. Принцип его работы не очень сильно отличается от обычных систем. Если в старых системах высоковольтное напряжение генерировалось размыканием контактов в распределителе зажигания, то в модуле генератором импульсов служат сигналы от блока управления.

Блок управления собирает сигналы от датчиков на двигателе, формирует управляющий импульс и отправляет его в модуль зажигания ВАЗ 2115. В нём из напряжения бортовой сети формируется высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливовоздушной смеси.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
