Снятие и замена рычага переключения передач

Причины и признаки поломки рычага

Распространённой причиной выхода из строя автоматической коробки передач и ее рычажной части является несоблюдение правил эксплуатации. Такая проблема часто возникает у водителей, «пересевших» с механической на автоматическую КПП, так как использование этих двух систем имеет существенные отличия.

Замена рычага АКПП или расходников требуется в нескольких случаях:

  • появляются вибрации;
  • рычаг начинает прокручиваться;
  • изнашивается ручка;
  • датчик отображает информацию некорректно.

Неисправности провоцируют:

  • перегрев КП вследствие агрессивной езды;
  • неправильное переключение режимов, особенно в зимний период;
  • включение заднего хода до полной остановки транспортного средства; переключение в режим Park до полной остановки;
  • при попадании автомобиля в воду заливает датчик селектора, что приводит к сбоям в показаниях и некорректной работе рычага и системы в целом;
  • естественный эксплуатационный износ элементов рычага или износ, возникший в результате вышеописанных ошибок.

Неисправности, как правило, устраняются путём ремонта или полной замены всей системы, но иногда можно обойтись установкой нового рычага или расходников.

Все работы производятся в обратном порядке. В зависимости от модели некоторые нюансы могут меняться. Например, у «Пассатов» часто возникает проблема с установкой рычага на место. Причина кроется в том, что кнопка блокировки, которую необходимо зафиксировать, возвращается в исходное положение. Приходится отщёлкивать фиксатор изнутри ручки, чтобы установить ее на место.

Замена рычага АКПП неквалифицированным мастером чревата неправильной установкой, которая приводит к некорректной работе системы и сбоям показаний датчика. Обращение в специализированный сервис избавит от подобных последствий и исключит риск повторного ремонта.

Как снять рычаг кпп ваз 2110

Перед началом выполнения основных работ следует поднять передок машины домкратами и снять два передних колеса.

Откидываем от аккумулятора клеммы. Убираем воздушный фильтр и откидываем от стартера провода.

Отключаем клемму от датчика скорости.

Теперь откручиваем тросик сцепления от коробки передач.

С низу автомобиля снимаем защиту картера.

Производим слив масла из коробки передач ВАЗ 2110.

Откидываем клемму от датчика, который отвечаем за подсветку при включении задней скорости.

Откручиваем крышку на картере сцепления.

Теперь от коробки передач откручиваем кронштейн реактивной тяги.

Далее тяга переключения передач – отсоедините ее.

Производим съем задней подушки.

На этом этапе нужно откинуть привода колес. В принципе, можно сделать так: правый снять целиком, а на левом просто вытянуть из ступицы. Рассмотрим поподробнее:

Откручиваем наружный шрус и шаровую

Под капотом попускаем крепления опорников.

Теперь на левой стороне. Снимите защиту из пластика.

Если у вас яма не большая, то чтобы было удобнее снять коробку передач ВАЗ 2110 можно открутить левый рычаг и лыжу.

Снимаем яйца, путем откручивания.

Далее из передней балки нужно открутить сайлентблок.

Ну и наконец, снимаем рычаг, перед этим открутив его.

Теперь открыт доступ к левой подушке, открутите ее и опустите двигатель.

Перед непосредственным снятием коробки передач ВАЗ 2110 осталось открутить 3 болта, которые соединяют коробку с двигателем и 1 гайку.

Вот и все коробка снята.

Вот для наглядности видео по съему коробки передач ВАЗ 2110:

https://youtube.com/watch?v=aYnMuFvHEls

Устройство рычага переключения передач в МКПП на ВАЗ 2110 довольно примитивно как, впрочем, и все к чему прикасались руки инженеров АвтоВАЗа. Ну да ладно, не об этом сейчас. Точкой опоры такого рычага является шарнир, который установлен в специальное гнездо. Устройство такого соединения очень напоминает всем известную шаровую опору, впрочем, отсюда и ее название: «обойма шаровой опоры». В народе эту деталь привыкли называть «бабочкой» из-за ее формы. Довольно часто из-за особенности конструкции происходит износ обоймы шарнира, в результате чего во время переключения передач возникают трудности, заедания, а также дребезг ручки КПП. Точность переключения передач, а также удобство эксплуатации рычага переключения снижается.

Решение данного вопроса предусматривает ремонт обоймы или полная ее замена. Процесс не сложный и поэтому нет необходимости обращаться на СТО, все под силу выполнить своими руками.

Снятие и установка коробки передач на автомобиле с двигателем УМПО-331

Работу выполняем на смотровой канаве или подъемнике.

Коробку передач с автомобиля, оснащенногодвигателем УМПО-331, можно снять двумя способами: с картером сцепления ибез картера. (Снятие коробки передач в сборе с картером сцепления см. вподразделе «Замена кожуха иведомого диска сцепления на автомобиле с двигателем УМПО-331» ).

Снимаем коробку передач без картера сцепления —при этом не требуется демонтаж стартера, рабочего цилиндра сцепления,крышки картера сцепления, приемной трубы. Снимаем кожух пола (см. «Снятие кожуха пола») и воздуховодподачи воздуха в заднюю часть салона (см. «Снятие воздуховода подачи воздуха взаднюю часть салона» ).

В салоне, нажав на стержень рычага переключения рычага вниз,…

…отверткой поддеваем лепестки запорной втулки…

…и выводим их из кольцевой канавки стержня.

Снимаем стержень рычага переключения передач.

Отверткой разжимаем лепестки дистанционной втулки…

…и снимаем ее с рычага.

Снимаем с рычага резиновую упругую…

…и запорную втулки.

В отверстии стержня рычага находятся …

…еще одна упругая втулка…

…и упорная подушка.

Операции, показанные на фото 1-9, для наглядности проведены на снятой коробке передач.

Ключом «на 8» отворачиваем пять саморезов крепления к полу защитной крышки привода переключения передач…

…и снимаем крышку.

Дальнейшие операции выполняем под автомобилем.

Сливаем масло из коробки передач (см. «Замена масла»). Отсоединяем проводаот выключателя фонарей заднего хода (см. «Замена выключателя фонарей заднегохода» ).

Снимаем карданную передачу (см. «Снятие карданной передачи» ).

Отсоединяем от привода спидометра гибкий вал (см.«Снятие гибкого вала приводаспидометра» ).

Снимаем кронштейн приемной трубы (см. «Снятие приемной трубы на автомобиле сдвигателем УМПО-331» )

Головкой «на 17» (с карданным шарниром) отворачиваем шесть болтов крепления коробки передач к картеру сцепления:…

…три — слева…

…и три — справа (два из них крепят кронштейн, к которому крепится кронштейн приемной трубы).

Снимаем кронштейн.

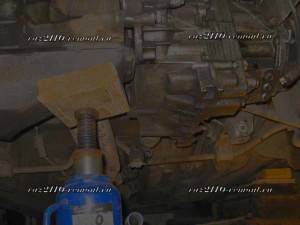

Подставляем под картер коробки передач регулируемый упор (или домкрат).

Головкой «на 14» отворачиваем два болта крепления поперечины к кронштейнам пола.

Аккуратно сдвигаем коробку передач назад, выводя ее первичный вал из картера сцепления,…

…и снимаем коробку передач.

В проточке картера сцепления установлено пружинное кольцо (выпуклой стороной к подшипнику).

Снимаем уплотнительную прокладку.

При снятии или установке коробки передач нельзя опирать первичный вал коробки на сальник, установленный в картере сцепления, и на лепестки нажимного диска сцепления, чтобы их не повредить.

Перед установкой коробки передач наносим на шлицевой конец первичного вала тонкий слой смазки ШРУС-4.

Включаем IV передачу. Для удобства монтажа коробки…

…вворачиваем в нижние резьбовые отверстия картера сцепления две шпильки М12 длиной 130-140 мм.

Используя шпильки как направляющие, устанавливаем коробку передач. Проворачивая валы коробки за фланец эластичной муфты, вводим первичный вал в шлицы ступицы ведомого диска сцепления и в подшипник фланца коленчатого вала.

Крепим коробку передан к картеру сцепления двумя болтами.

Вывернув монтажные шпильки, дальнейшую установку коробки передан проводим в обратной последовательности.

В салоне перед установкой стержня на рычаг переключения передач…

…вставляем в отверстие стержня подушку и втулки (верхнюю упругую, дистанционную, нижнюю упругую и запорную).

Установив стержень на рычаг, нажимаем на стержень до захода лепестков дистанционной втулки в кольцевую канавку рычага.

Неисправности рычага

Если во время движения ВАЗ 2107 рычаг сильно вибрирует, скорее всего, проблема в сильном износе пластиковой втулки, которая соединяет рычаг и устройство выбора передач, поэтому ее необходимо заменить. Ремкомплекты рычага коробки переключения передач ВАЗ 2107 можно купить в большинстве автомагазинов. При выборе ремкомплекта или втулки отдавайте предпочтение деталям производства «АвтоВАЗ», потому что они более качественные.

Вибрация рычага ВАЗ 2110, а также нечеткое переключение передач и большой свободный ход, возникают из-за слабого крепления чаши к кузову автомобиля, износа пластиковых деталей чаши, слабой затяжки гайки крепления к кулисе или сильного износа втулки крепления к кулисе. После замены втулки и правильной затяжки гайки, подтяжки болтов крепления чаши (или ее замены) вибрация рычага исчезает.

Инструкция по разборке коробки передач ВАЗ 2107

Разбирается ВАЗ-овская пятиступенчатая КПП таким образом.

  1. Слить лубрикант из картера механизма.

  • Демонтировать конструкцию с машины.
  • Демонтировать муфту выжимного подшипника, вилку выключения сцепления.
  • Разъединить эластичную вставку карданного вала.
  • Снять фланец муфты со вторичного вала КПП.
  • Отсоединить опору двигателя (подушку), трос спидометра, проводку фонарей заднего хода (при наличии).
  • Демонтировать манжету шаровой опоры рычага, рожковым ключом №10 открутить 3 гайки крепления рычага к крышке картера.
  • Снять корпус рычага со шпилечных болтов и прокладки.
  • Выкрутить ключом на 13 гайки кронштейна трубы выпуска газов.
  • Снять деталь и удалить закладной болт.
  • Очистить поверхность редуктора от загрязнений, масляных пятен спиртом или растворителем.
  • Снять заднюю крышку с прокладкой.
  • При откручивании гаек со шпилечными болтами, детали вкручиваются как есть при нанесении специального состава.
  • Также 13 ключом убирается последняя гайка задней крышки внутри картерного отсека.
  • Утопить шток включения 1 и 2 передачи.
  • Отсоединить крышку отсека от картера.
  • Снять со шпилечных болтов заднюю стенку и проворачивая по ходу часовой стрелки полностью демонтировать деталь.
  • Изъять пластиковую заглушку коробки шестерен 5 и задней передачи при помощи давунка.
  • Пинцетом вынуть стопорное кольцо подшипника 5 и задней передачи.
  • Выпресовать подшипник проставкой молотком или специальным прессом.
  • Извлечь уплотнитель вторичного вала – это удобно делать подковырнув его острым предметом.
  • Снять упорный диск внутреннего кольца второго подшипника.
  • Выпресовать деталь по аналогии с первой.
  • Полностью разобранный узел связать проволокой для предупреждения утери.
  • Демонтировать привод спидометра и маслоотражатель.
  • Ключом №10 отвинтить крепежи вилки включения пятой и задней позиции блока.
  • Головкой №17 ослабить крепеж шестерен 5 и R позиции.
  • Свинтить головкой №13 первую гайку крепления сцепления и №17 удалить все остальные гайки.
  • Снять картер диска сцепления.
  • Прессом или выколоткой выбить сальник ведущего вала. Вынуть уплотнитель передней крышки блока.
  • Вынуть пружину из гнезда (обратно ставим сужением к подшипнику).
  • Головкой №19 открутить крепление подшипника промежуточной трубы, следом вынуть болтик вместе со всеми отпавшими деталями.
  • При помощи 17 ключа удалить крепление блока шестеренок.
  • Снять шестерни с промежуточной трубы.
  • Зажать в тисах блок и спресовать с него внутреннюю вставку подшипника.
  • Удалить дистанционную шайбу.
  • Открутить лючок фиксаторов штоков и снять его.
  • Извлечь пружины штоков, шарики фиксаторы.
  • Снять шестеренку пятой передачи с синхронизаторной муфтой.
  • Удалить дистанционное кольцо.

Замена рычага КПП на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Рычаг КПП – он является одним из важных элементов при выборе скорости у автомобиля. На данный момент как таковых разновидностей рычагов продаётся много, и в связи с этим люди их меняют на тот который более всего удобен им, потому что встречаются люди которым нравятся длинные рычаги, а встречаются и такие кому нравятся лишь короткие. Но не всем известно как поменять данный рычаг на машине и поэтому специально для таких людей была подготовлена инструкция по замене рычага в картинках.

Примечание! Для замены рычага вам понадобиться лишь отвёртка!

Когда нужно менять рычаг КПП? Многие люди рычаг заменяют по разным причинам, кто то из-за его деформации, а кто то его просто снимает чтобы укоротить потому что как правило на «Классиках» стоят длинные рычаги которые не очень всем нравятся в плане комфортабельности, но исключением выступает автомобиль «ВАЗ 2105» на котором с самого завода шёл рычаг более короткий.

Когда может потребоваться демонтаж КПП ВАЗ-2107

Демонтаж КПП ВАЗ-2107 может потребоваться, если необходимо:

  • заменить или отремонтировать сцепление;
  • заменить сальники коленчатого вала и первичного вала коробки;
  • заменить или провести ремонт самой КПП.

В случае с заменой сцепления коробку можно и не снимать полностью, а только сместить её в сторону, чтобы первичный вал КПП вышел из корзины сцепления, но доступ к деталям сцепления в этом случае будет ограниченным. Полный демонтаж коробки передач позволяет в этом случае осуществить визуальную ревизию таких компонентов, как картер сцепления, а также сальники первичного вала КПП и коленвала, и, в случае необходимости, заменить их.

Признаками того, что требуется ремонт или замена самой коробки, могут быть течь масла, посторонние шумы, блокировка колёс при движении и т. д. При появлении первых симптомов не следует затягивать с ремонтом, чтобы не дать КПП выйти из строя.

Как снять рычаг КПП приора?

› Характеристики приоры и ее запчасти

Переключение передач автомобиля – стандартный процесс, который у каждого водителя доведен до автоматизма. Поэтому у этого процесса каждый шаг не должен быть подпорчен: передачи должны включаться с первого раза, а рычаг удобно лежать в руке. Во многом комфорт будет зависеть от рычага коробки переключения передач, за который водитель держится большую часть времени за рулем. Сама замена ручки кпп, не сложная, но нужно знать как это делать.

Механизм переключения скоростей на автомобиле Приора меняется не только из-за износа: она считается важным элементом салона. Поэтому ее можно заменить на что-то другое. Например, снять ручку кпп от приора 1 и поставить деталь от Приоры 2. Возможен любой тюнинг – вместо штатной детали, можно поставить любую. Ее можно поставить от новой машины, или же от любого другого автомобиля – современные возможности позволят сделать «переходник» для любого рычага.

Как снять ручку кпп на ваз 2110

Даже ярых сторонников российского автопрома не может не раздражать, когда болтается рычаг КПП на ВАЗ 2110, мало того – он еще и выдает неприятнейший дребезг. У кого нервы покрепче, мирится с ним, как с неизбежным «побочным эффектом», некоторые даже приловчились постоянно придерживать ручку переключения передач собственной рукой.

Однако так не может продолжаться вечно, тем более, если вибрация дойдет до того, что рычаг начнет промахиваться при включении передач, путая вторую с четвертой и третью с пятой. Но чтобы не доводить ситуацию до крайности, поговорим о том, что делать, чтобы избежать дребезга ручки КПП.

Определяем причину

Итак, во время набора скорости, или на холостых ваш рычаг коробки передач болтается, как в лихорадке, издавая раздражающий дребезг. Но других неисправностей, связанных с КПП не обнаружено. Из-за чего это может быть?

  1. Инженерный просчет создателей ВАЗ 2110. Они просто забыли подумать о том, что металлическая втулка для соединения рычага с тягой во время движения «цепляет» край тяги, из-за чего и возникает дребезг;
  2. Вы провели тюнинг рычага, поставив от Лады Калины. Такая замена принесла вам несколько положительных моментов, и один не слишком радующий. Когда машина в движении, возникает вибрация в карданчике от Калины, которая передает дребезг по тяге всего механизма. Многие, проведшие такой тюнинг, утверждают, что даже если рычаг снять вообще, все равно это не избавляет от дребезга;
  3. Могла сломаться удерживающая пружина, или ее вообще не было. В таком случае дребезг – неизбежность;
  4. Нередко ручка КПП ВАЗ 2110 дребезжит из-за износа подушек двигателя и КПП. Возможно также, что износились другие детали, отвечающие за устранение дребезга (гасящие вибрации).

Если же рычаг КПП болтается, и при этом возникают трудности различного характера при переключении передач, то небольшой тюнинг здесь не поможет, нужен ремонт и регулировка не только ручки, но и самой коробки.

Устраняем дребезжание

Кое-кто даже не догадывается, что устранить дребезг рычага КПП у ВАЗ 2110 – задача вполне посильная, и даже не требующая особых навыков. Конечно, немного повозиться придется, зато потом находиться в салоне машины станет значительно приятнее. Также помним: что помогает одному авто, может оказаться бесполезным для другого автомобиля. Поэтому – экспериментируем.

Самое простое решение — установка пружины, которая призвана держать рычаг коробки передач, не позволяя ему болтаться. Такой тюнинг имеет особо приятный момент — не нужно почти ничего разбирать! Многие перед установкой пружины обматывают ручку медицинским жгутом, чтобы фиксация была более плотной.

Установка шайб (из пластика или резины) на оси КПП. Понадобится пластиковая крышка для обычной стеклянной банки (можно и другой упругий пластик или плотная резина). Из нее, после небольшого разбора ручки (производится из салона), вырезается несколько шайб. Первая – по размеру втулки. Здесь же она, после смазки литолом, и закрепляется. Кроме того, в щели про краям механизма переключения передач вставляются с двух боков от втулки еще две шайбы. При этом, возможно, придется чуть подточить втулку.

Приобретаем ремкомплект кулисы. Причем – именно для ВАЗ 2110. Он обычно включает все те детали, которым чаще других нужна замена: втулки, шайбы, шаровую опору рычага КПП, накладку и пружину, удерживающую ручку в фиксированном положении, и не позволяющую ей болтаться. Вначале в салоне нужно поднять защитно-декоративный кожух. После чего, используя ремкомплект, следует замена изношенных частей новыми. Однако иногда это дает лишь малый эффект.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.

Расположение устройства и характеристики

Рычаг КПП ВАЗ 2107 располагается непосредственно в салоне автомобиля. Применяется он для того, чтобы иметь возможность переключения передач во время передвижения. Выходит из строя рычаг коробки передач исключительно в редких случаях, а причиной этого является халатное отношение к изделию. Если изделие выходит из строя, то требуется осуществить его замену. Но прежде чем проводить замену, необходимо снять рассматриваемое изделие. Как снять его, а также провести замену на «семерке», выясним детальнее.

На «семерке» ручка переключения скоростей имеет частую болезнь – это дребезжание и болтание. Если устранить такую неисправность подручными средствами, то замена устройства не потребуется. Прежде чем приступать к замене устройства, потребуется выяснить точные причины неисправности. Ведь порой «барахлить» может не только рассматриваемая деталь, но и КПП или сцепление.

Особенности замены

Прежде чем приступать к замене, требуется запастись такими инструментами, как гаечные ключи и отвертка. Начинаем со следующих действий:

  • Установить рычаг в нейтральное положение.
  • После этого требуется сдвинуть верхний чехол вверх. Снимать чехол полностью нет необходимости.
  • Следующий шаг – это необходимо сдвинуть в верхнюю часть чехол, который располагается снизу. Этот чехол еще называют термозащитным клапаном. На фото ниже он показан красной стрелкой.
  • Теперь необходимо нажать на устройство, утопив его в нижнюю часть. После этого требуется вставить отвертку в нижнюю часть изделия, где находится пластиковая втулка. Втулка находится в самой нижней части устройства, как показано на фото ниже.
  • Необходимо отвести запорную втулку в нижнюю часть, после чего снять изделие с коробки.
  • Если устройство издает сильные вибрации, то его требуется заменить на новое. При этом можно поменять деталь на изделие меньшей длины, как на иномарках. Коротким прибором намного комфортнее управлять, нежели это делать стандартным изделием.

После того, как штатное изделие будет демонтировано, устанавливаем на его место новую рукоятку. Рассмотрим, что представляет собой установка.

Инструкция по разборке коробки передач ВАЗ 2107

Разбирается ВАЗ-овская пятиступенчатая КПП таким образом.

  1. Слить лубрикант из картера механизма.

Демонтировать конструкцию с машины.
Демонтировать муфту выжимного подшипника, вилку выключения сцепления.
Разъединить эластичную вставку карданного вала.
Снять фланец муфты со вторичного вала КПП.
Отсоединить опору двигателя (подушку), трос спидометра, проводку фонарей заднего хода (при наличии).
Демонтировать манжету шаровой опоры рычага, рожковым ключом №10 открутить 3 гайки крепления рычага к крышке картера.
Снять корпус рычага со шпилечных болтов и прокладки.
Выкрутить ключом на 13 гайки кронштейна трубы выпуска газов.
Снять деталь и удалить закладной болт.
Очистить поверхность редуктора от загрязнений, масляных пятен спиртом или растворителем.
Снять заднюю крышку с прокладкой.
При откручивании гаек со шпилечными болтами, детали вкручиваются как есть при нанесении специального состава.
Также 13 ключом убирается последняя гайка задней крышки внутри картерного отсека.
Утопить шток включения 1 и 2 передачи.
Отсоединить крышку отсека от картера.
Снять со шпилечных болтов заднюю стенку и проворачивая по ходу часовой стрелки полностью демонтировать деталь.
Изъять пластиковую заглушку коробки шестерен 5 и задней передачи при помощи давунка.
Пинцетом вынуть стопорное кольцо подшипника 5 и задней передачи.
Выпресовать подшипник проставкой молотком или специальным прессом.
Извлечь уплотнитель вторичного вала – это удобно делать подковырнув его острым предметом.
Снять упорный диск внутреннего кольца второго подшипника.
Выпресовать деталь по аналогии с первой.
Полностью разобранный узел связать проволокой для предупреждения утери.
Демонтировать привод спидометра и маслоотражатель.
Ключом №10 отвинтить крепежи вилки включения пятой и задней позиции блока.
Головкой №17 ослабить крепеж шестерен 5 и R позиции.
Свинтить головкой №13 первую гайку крепления сцепления и №17 удалить все остальные гайки.
Снять картер диска сцепления.
Прессом или выколоткой выбить сальник ведущего вала. Вынуть уплотнитель передней крышки блока.
Вынуть пружину из гнезда (обратно ставим сужением к подшипнику).
Головкой №19 открутить крепление подшипника промежуточной трубы, следом вынуть болтик вместе со всеми отпавшими деталями.
При помощи 17 ключа удалить крепление блока шестеренок.
Снять шестерни с промежуточной трубы.
Зажать в тисах блок и спресовать с него внутреннюю вставку подшипника.
Удалить дистанционную шайбу.
Открутить лючок фиксаторов штоков и снять его.
Извлечь пружины штоков, шарики фиксаторы.
Снять шестеренку пятой передачи с синхронизаторной муфтой.
Удалить дистанционное кольцо.

Демонтировать промежуточную шестеренку задней передачи.
Следом снимается шток включения совместно с вилковым переключателем.
Торцовочным ключом №10 открутить головку штока.
Удалить блокировочный сухарь.
Удалить стопор ступичного стабилизатора.
Удалить ступицу, пружину, заднюю шестерню с вала.
Выталкивается подшипник.
Последовательно ключом №10 откручиваем болтовое крепление 3/4 скорости.
Удалить сухарь.
Удалить второй сухарь из картера.
Открутить крепежную вилку 1,2 скорости.

Одновременно демонтировать шток с вилкой.
Повторяем действия аналогично первому валу.
Снять ведущий вал коробки целиком.
Сбить подшипник с седла на ведущем валу.
Удалить ведомый вал из картерного отсека.

Открутить ось промежуточной шестеренки.
Закрепив в вертикальном положении вал, стянуть с него синхронизаторные втулки 3-4 скорости.
Снять с пропила стопор ступичный стопор, пружинную шайбу.
Вынуть ступицу синхронизатора.
Снять синхронизатор 3 передачи.
Снять втулку 1 передачи из вала.
Вынуть втулку шестерни вторичного вала.
Тоже действие для первой передачи.
Убрать ступицу синхронизатора 1,2 позиции.
Снять шестерню 2 позиции.
Снять подшипник и тарельчатую вставку.
Выпресовать вал с подшипника.
Снять стопорное кольцо 4 передачи.
Удалить пружину синхронизатора 4 скорости.

Для других блоков, процедура выполняется аналогично.

Снятие и установка рычага КПП на ВАЗ 2107

При управлении автомобилем, рычаг переключения передач ВАЗ 2107 нужен для того, чтобы иметь возможность варьировать скорость с помощью коробки передач. Как и любая деталь машины он подвержен неисправностям, поэтому эта статья о том как снять рычаг КПП ВАЗ 2107 и при необходимости отремонтировать или заменить. Сам рычаг — это недлинный отрезок выходящий из механизма переключения (в обиходе кулиса), а его продолжение с набалдашником называется стержень. Если он сильно болтается, то это может привести к затрудненному переключению передач или он просто слетит с рычага. К таким последствиям приводит обычно тогда, когда переключение передач по каким-то причинам происходит тяжело или просто от времени разболталась распорная втулка демфера, или же дело в кулисе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
