Фотоотчет Устройство и ремонт печки Ауди 100 С3 (С4) и Ауди A6 (C4) («как это работает?»)
Jurik-11
Я здесь живу
Отчет писал в начале 2012г. Может кому будет интересно заглянуть внутрь не разбирая . Разбирал печку и С3 и С4 модели, разобрался в устройстве печек, осталось много всяких фото — решил написать этот отчет. О том, как достать печку из машины уже написано много в разных источниках, например, здесь: www.blindhorse.ru/index.php?option=com_content&task=view&id=1&Itemid=29
А о том, как она работает, что внутри, как распределяются потоки, пойдет речь. Внутри печки имеется 5 заслонок: Вот такие в С4:
А такие (похожи) в С3:
Заслонки № 1, 2, 3 — работают совместно, одновременно и отвечают за то, холодный или теплый воздух пойдет в салон:
Эти заслонки управляются одним тросиком и идет он на крутилку «тепло-холод» Заслонка №2 нужна для более плавного равномерного изменения температуры от тепла к холоду, а также для дополнительного перекрывания щелей в положении «тепло»
Заслонки № 4,5 — также работают в паре, одновременно и отвечают за то, куда будет направлен поток воздуха — в центр, на ноги, на лобовое стекло. Они управляются одним тросом, который идет к крутилке «центр-ноги-стекло»
На корпусе печки имеются отверстия для подключения воздуховодов. Где какой — вот:

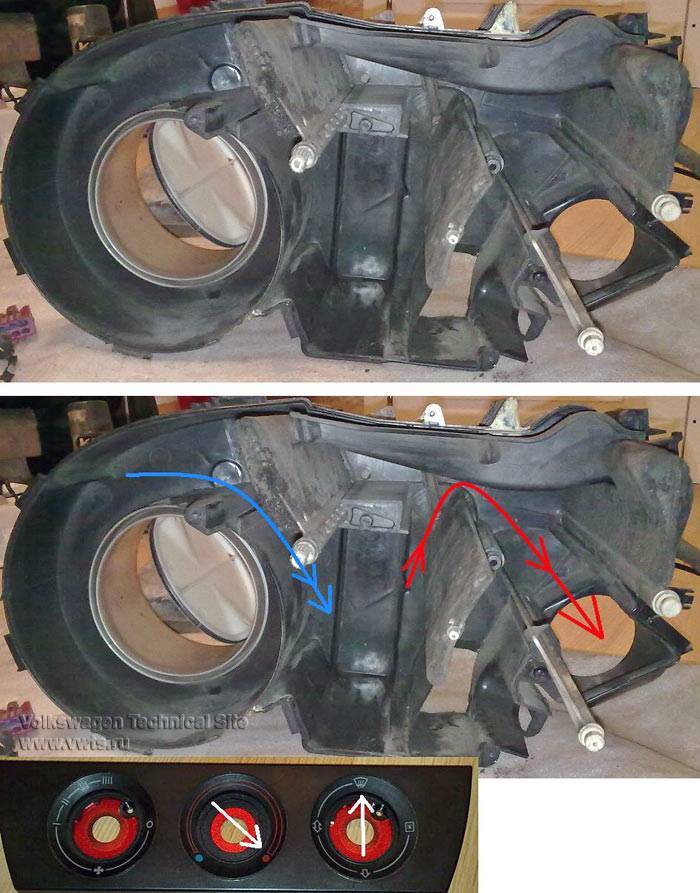

В каком направлении и при каком положении крутилки идут потоки воздуха указал на следующих фото (более сильный поток указан более толстой линией, а дополнительные, более слабые — тонкой). Кстати, на фото ниже пропущена заслонка №2 — она просто незаметно выпала при разборке и не попала в кадр — извиняйте, поздно заметил, но принцип работы понятен итак). В центр:
Всюду (и в ноги, и в стекло, и в центр):
На лобовое стекло:

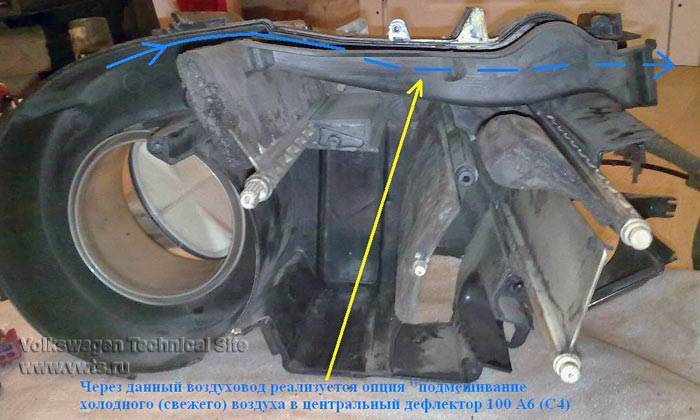

Еще хочу сказать про опцию, которая есть в С4 (в С3 — нету, поэтому кое-каких деталей в С3 нет и заслонка №2,4 имеет различия — обратите внимание на фото выше). Эта опция — «подмешивание холодного (свежего) воздуха в центральный дефлектор». Она реализована благодаря воздуховоду внутри печки, а также благодаря особой форме заслонок №2,4:
Она реализована благодаря воздуховоду внутри печки, а также благодаря особой форме заслонок №2,4:
Заслонка №1 в положении крутилки «тепло-холод» на максимум тепла имеет небольшую щель, через которую попадает холодный воздух в этот воздуховод и затем в центральный дефлектор С4, где имеется доп. крутилка (тепло-холод) прямо на дефлекторе. Если ее открыть, то в салон, помимо горячего воздуха, зимой будет попадать немного свежего (холодного) воздуха. Сделано это видимо для того, чтоб зимой в прогретой машине было легче дышать, т.к. дышать горячим воздухом некомфортно. А при исправной печке в С4 воздух с дефлекторов действительно горячий — 75. 90 градусов.
Откуда и куда идут воздуховоды:
Питание моторчика, блок сопротивлений:
Еще по поводу переключателя скоростей и др. режимов. Внешний вид:
Закрепить тросики можно по-разному. Бывает защелка лопается — тогда можно закрепить болтом и под это предусмотрены штатные-заводские отверстия:
Бывает так, что какая-то одна скорость не работает, одной из причин может быть сильный нагар на контактах переключателя — как исправить — см. картинку ниже. Переключатель напряжения, идущего на моторчик печки, держится на 3 шурупах, после его снятия — он разбирается на части и ремонтируется:
После этого у меня в печке одна из скоростей, которая ранее не включалась, заработала.
Кстати, может кому пригодятся, размеры родного С4-го радиатора (правда без пластиковых боковин, которые не сохранились
Производим замену радиатора печки на автомобилях Ауди 80 и 100 своими силами
Для того, чтобы автомобильная отопительная система работала в нормальном режиме, необходимо поддерживать рабочее состояние всех ее составляющих узлов и механизмов. Одним из таковых является радиаторное устройство. Если этот элемент выйдет из строя, водитель узнает об этом при первом же включении отопителя. Как производится замена радиатора печки Ауди 80 и в каких случаях она необходима — читайте в этой статье.
Старый и новый радиаторы Ауди
По каким признакам можно определить, что радиатор печки Ауди 80 Б3, Б4, Ауди 100 С4 или любой другой модели нуждается в ремонте или замене:
- Утечка охлаждающей жидкости. В этом случае мог выйти из строя радиатор печки Ауди 80 Б4 либо же могут быть повреждены патрубки.
- Из воздуходувов идет холодный воздух, при этом отопитель настроен на тепло.
- Отопительная система долго разогревается перед тем, как начнет дуть холодным.
Инструкция по замене
Замена радиатора печки Ауди 100 — не особо простая задача, для ее выполнения вам потребуется несколько часов свободного времени и весь необходимый инструментарий. Что касается последнего, то вам понадобится приготовить стандартные слесарные инструменты, включая гаечные ключи, плоскогубцы, отвертки и т.д. Чтобы правильно снять печку отопителя, рекомендуем точно соблюдать все действия, указанные в инструкции.
Последовательность выполнения
Итак, как в домашних условиях заменить устройство:
Для начала нужно демонтировать сам руль — чтобы сделать это, сначала нужно осторожно снять панель сигнала. Затем необходимо отсоединить провод, который идет к клаксону
Сделав это, выкручиваем гайку, которая фиксирует рулевое колесо, и снимаем его.
Сняв руль, нужно выкрутить два самореза и произвести демонтаж верхней крышки управляющего блока подрулевых выключателей.
Выполнив эти действия, нужно будет выкрутить два самореза, при помощи которых фиксируется контрольный щиток. Саму приборку после этого можно демонтировать, а затем отключить от нее два штекера.
Теперь, при помощи шестигранника, необходимо ослабить винт нижней крышки блока подрулевых выключателей, до него удобнее всего добраться через специальное отверстие. Также нужно отсоединить еще два разъема, а затем произвести демонтаж резиновой заглушки.
Сделав это, приступаем к демонтажу центральной консоли. Для этого необходимо извлечь автомагнитолу, а также рычаги управления системой отопления. Демонтируя ручки, будьте аккуратны, поскольку есть вероятность их повреждения. Осторожно потяните ручки на себя, если есть необходимость, то воспользуйтесь отверткой. Следует отметить, что под крайними рычажками вы можете увидеть два самореза, вам нужно их выкрутить, после чего вы сможете демонтировать пластиковую накладку. Сделав это, открутите еще несколько болтов, которые фиксируют пепельницу.
Далее, вам нужно будет демонтировать полку, расположенную в районе ног водителя, а также вещевой ящик, который находится напротив пассажирского сиденья.
Теперь надо отодвинуть пластмассовую накладку под пепельницей, а затем гаечным ключом выкрутить еще два винта, которые фиксируют среднюю часть центральной консоли. На боковых частях консоли также нужно демонтировать декоративные заглушки и выкрутить несколько винтов.
Сделав это, следует выкрутить еще одну гайку, которая фиксирует центральную консоль к отопительной системе. Эта гайка расположена со стороны вещевого ящика.
Со стороны водителя имеется еще один разъем — его нужно отсоединить, после чего вы сможете демонтировать саму консоль, осторожно потянув ее на себя, при этом ее также следует приподнять. Осталось еще несколько разъемов, всех их нужно отсоединить в ходе демонтажа.
Выполнив все эти действия, приступаем к самому главному — в подкапотном пространстве нужно снять трубки с отопительного узла. В области катушки зажигания имеется гайка, которая навернут на винт с большой шайбой. Эту гайку следует выкрутить, а под ней вы сможете увидеть еще одну — ее также надо открутить.
Теперь вам надо демонтировать дворник со стороны пассажира. Для этого демонтируйте накладку, которая закрывает фильтрующий элемент, сам фильтр в место с лотком можно демонтировать. Сделав это, выкрутите еще две шпильки, которые фиксируют отопительный узел к кузову автомобиля. Залезьте в салон и оттуда, осторожно покачивая отопитель в разные стороны, потяните его на себя. Произведите демонтаж радиаторного узла и замените его на работоспособное устройство. Дальнейшая процедура сборки осуществляется в обратной последовательности.
Как Снять Радиатор Печки Ауди 100 С4
Замена печки радиатора Audi A100
Сначала мы полностью сдвигаем передние сиденья вперед. Затем открутите крепежные болты кронштейна с обеих сторон с помощью 8-миллиметрового ключа.
Мы получаем пластиковую зажигалку и удаляем ее.
Удалите два винта перегородки.
Еще один винт за раз.
Мы снимаем дефлекторы, отсоединив гнездо прикуривателя.
Используя отвертку, мы задействуем замок ручки стояночного тормоза.
Открутите ручку коробки против часовой стрелки.
Снимите крышку ручки, нажав на отвертку.
Откручиваем винты крепления кронштейнов.
Запускаем ручной тормоз, включаем 3-ю передачу и снимаем консоль, подтягивая ее вверх и вперед.
Подтягивание сам, снимите ручки управления отопителем.
Удалите винты, отмеченные стрелками.
Снимите 4 болта, используя 8 гаек.
Снимите пепельницу. Обязательно извлеките картридж с подсветкой из корпуса.
Для снятия центральных дефлекторов в руководстве указано специальное устройство, к сожалению, многие люди используют одну и ту же отвертку, тщательно подбирая и нажимая дефлекторы лично.
Нижние болты откручиваются на сто процентов, верхние довольно легко откручиваются.
Удалите заглушки, потянув сам.
Как снять радиатор печки Audi 100 s4.
Снимите нижние болты.
Со стороны водителя на консоли поднимите заглушку с помощью отвертки.
Открутите гайку с помощью гаечного ключа на 8.
Снимите центральную консоль, потянув ее сам и выше.
Точно так же, потянув только на себя, снимите центральный блок.
Оттолкнуть Центральный банк.
Отсоединить разъем от блока управления отопителем.
Отсоедините туннельный разъем.
Отсоедините канал крепления между сиденьями.
Уберите пролив вверх.
+ Изменить радиатор печь АКПП Audi 100 C4 с климатом
Как снять радиатор печки Audi A6 C4.
+ Изменить варочная панель радиатора Audi 100 C4 Климатическая автоматическая коробка передач, это V6 3.2.8 Quattro Sedan двигатель. Наш клиент остается.
Откройте перчаточный ящик, прикрутите 3,5 стопорных кольца с каждой стороны и снимите его.
Давайте перейдем к перчатке. Снимите 5 болтов крепления блока управления, снимите его.
Удалите винт, который крепит воздуховод со стороны пассажира, и снимите его.
Так же как и водитель.
Отключить L-образные каналы печь.
Откройте крышку, снимите пластиковый щиток.
Подцепим и снимем вилки для крепления щеток стеклоочистителей.
Используя кольцевой гаечный ключ 13, как его называют головкой, мы снимаем стеклоочиститель и удаляем их.
С помощью гаечного ключа на 10 откручиваем 4 болта крепления пластиковой накладки. 1 здесь
и 1 болт здесь. Снимите пластиковую крышку.
Потяните вверх, чтобы удалить другую площадку.
Используя 10 гаечный ключ, ослабьте 4 винта, которые крепят привод стеклоочистителя.
Мы извлекаем диск, вам все равно нужно подумать об отсоединении разъема.
Откручиваем крепеж, крепление нагревателя с помощью отвертки.
Ослабьте хомуты от радиатора и отсоедините шланги от отопителя. Нет необходимости сливать антифриз раньше, он будет стекать меньше литра.
Потянув его вверх, мы снимаем его нагреватель с корпуса. Если вы сначала удалите его, вам, возможно, придется мучить себя, когда нагреватель снят с уплотнения с корпусом.
Как снять пластину радиатора Audi 80 b3.
Снимите защелки и открутите винты по периметру изоляции.
Этот винт ослабляется только длинной отверткой.
С любой верхней стороны печь откручиваем 6 винтов.
Фиксаторы стопорных колец снимаются отверткой.
Выключите обогреватель на 3,5 половинки.
Вынь старый радиатор, просмотр и «переделки». Новый радиатор покрыт герметиком.
Очистите внутреннюю поверхность изоляции от мусора, листьев и других загрязнений.
Проверьте состояние клапанов на целостность и герметичность.
Мы собираем корпус обогревателя в обратном порядке, после сборки заполняем наружную часть радиатора (вокруг форсунок) герметиком, при необходимости заменяем уплотнения из пенопласта и воздуховода.
Установите обогреватель на машину в обратном порядке.
После сборки запустите двигатель, поищите капель, добавьте антифриз.
Нет необходимости вентилировать систему охлаждения для удаления скопления воздуха на 5-цилиндровых двигателях, после кратковременной работы двигателя на скоростях 3000 — 4000 все прокачивается само собой.
Эти фотоотчетные адреса замена радиатора отопителя Автомобиль Audi A100 / C4 без кондиционера.
Если у вас есть подходящий инструмент и ваше время, замена радиатора сама по себе не составляет большого труда.
Цены на лето 2017 года для Москвы и области
Audi 80 1994, 115 л. с. — самостоятельный ремонт
Затем снимаем полку под ногами водителя. Здесь все просто, откручиваем все болты и снимаем ее. Желательно снять и бардачок, но я его не снимал.
Ремонт переключателя скорости печки. Как разобрать центральную панель Ауди 80.
Затем аккуратно отодвигаем пластиковое покрытие внизу под пепельницей и откручиваем по два болта с каждой стороны. Далее аккуратно снимаем 2 заглушки по бокам с каждой стороны основной панели и выкручиваем болты. Затем откручиваем две гайки которые крепят печку к центральной панели.
Одна гайка со стороны бардачка, вторая со стороны водителя. Разъединяем разъем с водительской стороны. Затем аккуратно тянем панель на себя приподымая немного в верх.
Для этого аккуратно снимаем панель сигнала с руля. Отключаем провод на сигнал от руля Откручиваем гайку крепящую руль и снимаем его Окручиваем два самореза и снимаем верхнюю крышку блока подрулевых переключателей Далее откручиваем два самореза, которыми закреплена приборная панель.
Вытаскиваем ее и разъединяем два разъема.
Ослабляем болт под шестигранник через отверстие нижней крышки и снимаем блок подрулевых переключателей, попутно снимая два разъема. Снимаем резиновую заглушку Теперь нам нужно снять центральную консоль.
Мой аккаунт
Снимаем магнитолу, далее снимаем ручки управления печкой. При снятии будьте осторожны, не сломайте их.
Для этого аккуратно потяните их на себя, поддевая отверткой. Под крайними ручками открутите два самореза и снимите декоративную накладку. Снимаем бардачок и воздуховод.
Слева открывается следующая картина. Данные заслонки отвечают за регулировку температуры потока. Заслонку слева не видно, но она в 1,5 раза меньше правой. Если поролон на большой еще цеплялся за жизнь, то на малой он рассыпался полностью.
Audi 80 1988, 90 л. с. — самостоятельный ремонт
Куски бывалой роскоши забили канал к радиатору. Всё чистим и моем, а на заслонки клеим резину и крепим её на хомуты. Поролон с малой заслонки Вырезаем кусок по форме заслонки Два хомута крепим таким образом, чтобы их замки не мешали заслонке плотно закрываться. Стягиваем все хомуты и радуемся теплому воздуху в салоне с возможность его полностью перекрыть. Над тем местом, где была полочка водителя с обратной стороны торпеды идет электрический жгут, откручиваем его винты снизу и слева , отсоединяем всю проводку.
Все колодки на приборной панели подключены со специальными защелками, чтобы их отсоединить необходимо эту защелку нажать с боков, например плоскогубцами или можно пальцами, если вы пальцами можете гнуть монеты.
В углублении под ручник имеется квадратная заглушка, вынимаем ее. Под ней спрятан винт, выкручиваем. Выкрутив мы теперь можем освободить кожух ручки КПП, откручиваем набалдашник с рукоятки и вынимаем кожух вверх.
У меня набалдашник не откручивался, поэтому пришлось только задрать кожух наверх, еще сам кожух держится на саморезе, который находиться выше винта 12 За пепельницей задних пассажиров скрываются 2 винта, откручиваем.
У меня одна гайка Приподнимая передний край консоли сдвигаем ее назад. Нашему взгляду откроются винты крепящие нижнюю часть «бороды» выкручиваем. Сдвигаем ее назад, передняя часть на направляющих рельсах, поэтому надо быть аккуратным, не сломайте!
Периодичность замены, какой антифриз заливать
Говоря про период замены антифриза, в первую очередь стоит обратиться к официальной инструкции по эксплуатации. В ней производитель определяет конкретные сроки, для каждой модели и двигателя свои.
Для Ауди 80 Б3 и Б4 срок замены жидкости составляет два года. Но стоит учитывать, что эти данные распространяются на заводской антифриз G11 VAG ZVW 237 102 зеленого цвета. Сейчас его уже не найти, но есть аналог G11 VAG G 011 A8C синего цвета.
Если у вас залит другой антифриз, то стоит руководствоваться данными которые указывает производитель вашей жидкости. Обычно это усредненные данные по рекомендациям автопроизводителей.
Таблица объема антифриза
| Модель | Год выпуска | Объем двигателя | сколько литров антифриза в системе | Оригинальная / рекомендуемая жидкость |
| AUDI 80 B3 | 1986-1991 | 1.6 | 6.5 | оригинал G11 VAG ZVW 237 102, аналог G11 VAG G 011 A8C, или любой антифриз с допуском VW TL 774-C |
| 1986-1990 | 1.8 | 6.5 | ||
| 1990-1991 | 2.0 | 8.5 | ||
| 1983-1985 | 2.1 | 8.1 | ||
| AUDI 80 B4 | 1993-1994 | 1.6 | 6.5 | |
| 1991 | 1.8 | 8.5 | ||
| 1992-1994 | 1.9 | 6.5 | ||
| 1992-1994 | 2.0 | 6.5 | ||
| 1992 | 2.3 | 8.5 | ||
| 1992-1995 | 2.6 | 11.0 | ||
| 1991-1993 | 2.8 | 11.0 | ||
| AUDI 90 | 1985-1989 | 2.0 | 8.0 | |
| 1985-1989 | 2.2 | 8.0 | ||
| 1989-1991 | 2.3 | 8.5 |
Процедура демонтажа
Любой посторонний звук, исходящий от электровентилятора отопительной системы автомобиля Audi А3, является весомым поводом минимум снять вентилятор, осмотреть его и провести ревизию. Далее уже принимается решение о ремонте, замене или восстановлении узла путём чистки и смазки.
Снять вентилятор не так сложно. Конструкторы не стали сильно прятать устройство. Единственной преградой на пути к электромоторчику выступает бардачок.

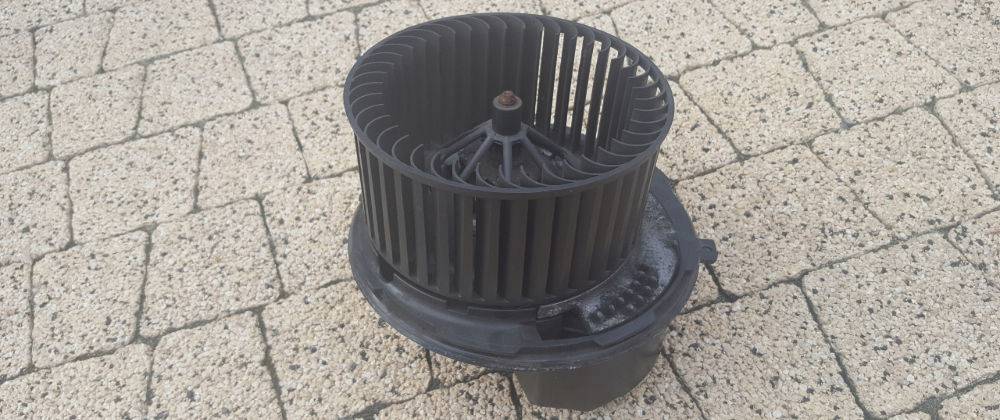

Вентилятор отопителя салона
Процедуру демонтажа проводят в такой последовательности:
- Поскольку работать приходится с проводами, для вашей же безопасности будет лучше предварительно снять минусовую клемму с аккумуляторной батареи в подкапотном пространстве.
- Сначала требуется открутить 6 крепёжных элементов. 2 из них находится снизу под бардачком, ещё один сбоку со стороны двери переднего пассажира, а также последние 3 крепления вы увидите, если откроете дверцу бардачка. Они располагаются сверху.
- Аккуратно потянув ящик на себя, предварительно вытащив из него всё лишнее, следите за коннекторами с проводами. Как только они появятся, и вы сможете дотянуться до них рукой, отключайте разъёмы. Некоторые в стремлении сделать всё быстро часто резко выдирали бардачок, что приводило к обрыву проводку и повреждению коннекторов.
- Отстегнув проводку от плафона подсветки вещевого ящика, доставайте его полностью и пока убирайте в сторону.
- Теперь открылся вид на сам электровентилятор. Стоит он примерно посередине в ногах переднего пассажира. К вентилятору также подключены коннекторы, которые следует аккуратно отщелкнуть. Запоминать расположение нет необходимости, поскольку в обратном порядке всё устанавливается предельно просто и интуитивно понятно.
- Далее новички начинают искать крепежи и разные саморезы, открутив которые можно будет снять сам электровентилятор печки. Делать этого нет никакой необходимости, поскольку вентилятор не держится на саморезах.
- Тут конструкторы Audi предусмотрели нечто похожее на принцип вкручивания лампочки. Для снятия моторчика требуется просто схватиться руками за корпус устройства, и провернуть его против движения часовой стрелки.
- Корпус выходит из зацепления в пазах, и с лёгкостью снимается. Аккуратно опускайте вентилятор вниз, поскольку после длительной эксплуатации оттуда наверняка посыпется внушительное количество пыли и грязи.
- Рекомендуется заранее подложить в ноги переднего пассажира какую-то клеёнку или иной материал, куда будет ссыпаться грязь, чтобы не загрязнять коврики и пол в вашей Audi А3.
Что дальше делать с устройством, зависит от вас и состояния самого мотора.
Не работает вентилятор печки
Понять то, что вентилятор печки машины неисправен, достаточно просто. Для этого достаточно завести автомобиль и переключать режим работы печки. Если в процессе переключения в салоне транспортного средства не появляются дополнительные звуки, то это значит, что вентилятор отопительной системы не работает. При этом, если вентилятор не крутится только на отдельных скоростях, то дело не в нем самом, а либо в резисторе, либо в тумблере интенсивности обогрева.
Не работает вентилятор печки — основные причины
Существует шесть основных причин, по которым вентилятор печки может не работать:
1. Предохранитель сгорел. Это самая банальная и простая причина, но при этом и самая проблематичная. Все дело в том, что замена предохранителя – это очень простая процедура, с которой справится любой, даже не самый опытный владелец автомобиля. Но вот выявить короткое замыкание, из-за которого он сгорел очень сложно. Для этого придется перебрать всю электрическую цепь системы отопления салона автомобиля.
Видео. Не работает вентилятор на ВАЗ 2110
Стоит отметить, что за работы печки отвечает предохранитель с маркировкой F7, который имеет силу тока 30 ампер. Заметим, что этот же предохранитель отвечает за подсветку бардачка, прикуриватель, систему обогрева заднего стекла, а также электрический моторчик омывателя фар. Это значит, что в случае, если вы не найдете причину короткого замыкания в электрической цепи печки, то придется перебрать почти всю проводку транспортного средства.
2. Некачественный контакт внутри монтажного блока. Окисление контактов внутри монтажного блока, весьма распространенная причина неисправности вентилятора печки. Чтобы в этом удостоверится, необходимо пошевелить колодку, на которой закреплены жгутики, если вентилятор начинает работать, то снимите ее, и зачистите контакты.
3. Заливание реле системы зажигания транспортного средства. Данная проблема диагностируется достаточно просто. Если ваша печка начинает работать только после того, как автомобиль «прогрелся», то причина именно в реле зажигания. Единственным вариантом исправления данной проблемы, является замена реле. Оно расположено под приборной панелью.
4. Печка работает только на третьей скорости. В данном случае, проблема связана с добавочным резистором. Все дело в том, что на 1 и 2 скоростях, электрический ток к вентилятору подается через резистор, а на 3 скорости, он поступает к нему напрямую. Решение в данном случае одно – замена добавочного резистора отопительной системы салона машины.
Напомним, что в предыдущей статье мы рассматривали как заменить тормозную жидкость своими руками. Выполнять данный процесс требуется регулярно, согласно рекомендациям завода изготовителя.
5. Неисправен переключатель отопительной системы салона транспортного средства. Для проверки данного переключателя, вам следует демонтировать центральную консоль, завести машину, взять габаритную лампочку на 12 вольт с припаянными проводами и минусовой провод от нее замкнуть на кузов, а вторым прикасаться в 1, 2 и 3 контакты добавочного резистора. Если лампочка будет гореть, то переключатель рабочий, а если нет, то присоединяем провод лампочки к плюсовой клемме переключателя. Если она не загорится, то виной обрыв цепи или перегоревший предохранитель.
6. Не работает электрический двигатель вентилятора. Когда вы проверили все предыдущие варианты, но не выявили проблем, то остается лишь три причины, по которым не крутится вентилятор печки:— сгорел электрический моторчик— электрический моторчик имеет плохой контакт с массой автомобиля— произошло залипание щеток электрического моторчика.
Система отопления

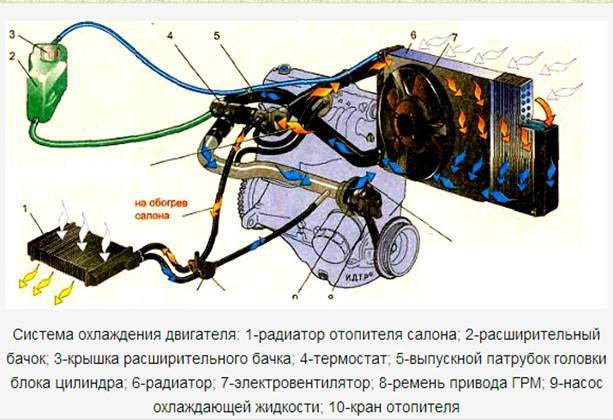

Печка и перепускающий кран, интегрированные в систему охлаждения машины, являются основными элементами отопления. Нагрев радиатора печки происходит за счет высокой температуры охлаждающей жидкости двигателя, которая поступает и в теплообменник.
Так что если помпа в порядке, термостат работает, вентилятор печки не перегорел, воздуховоды не забиты, уровень антифриза в норме и в системе охлаждения нет воздушной пробки, то причиной плохого обогрева является загрязнение радиатора печки.
Это происходит оттого, что вся грязь, курсирующая по системе, в итоге оказывается в радиаторе отопителя, постепенно закупоривая его ячейки. Это со временем приводит к уменьшению температуры воздуха, попадающего в салон автомобиля.
Для прочистки теплообменника есть два способа: промывка радиатора печки без снятия с машины и эта же процедура, полностью демонтируя его.
Возможные неисправности
Свист, гул и посторонний шум уже можно считать неисправностью, которая требует обязательного вмешательства со стороны автовладельца Audi А3. Не стоит ждать, что всё пройдёт само по себе. Такого не будет точно. Вопрос лишь в том, сколько времени ещё в таком состоянии сможет проработать отопитель.
Если есть шум, но отсутствует обдув, тогда наверняка произошло заклинивание двигателя, износились его щётки, вылетел подшипник. Когда машина эксплуатировалась несколько часов или дней, сопровождаясь треском и свистом печки, но в один момент она перестала функционировать, причину стоит искать во втулках или подшипниках.
Но не стоит воспринимать посторонний шум исключительно как признак поломки электромоторчика отопительной системы вашего автомобиля Audi А3. Происходить подобное может и при вполне безопасных причинах, при своевременном устранении которых двигатель прослужит ещё не один год.
В случае с Audi А3, где конструкторы выбрали не самое идеальное место для размещения электровентилятора, моторчик постоянно находится под гнётом со стороны грязи и пыли. Из-за этого вентилятор может быстро забиться и туда проникнет разный мусор в достаточно большом количестве. Потому суть ремонта будет сводиться лишь к необходимости снять и почистить двигатель.
Не зря большинство владельцев этом модели от немецкого автопроизводителя советуют в первую очередь смазать моторчик, предварительно почистив его. И примерно в 70% случаев такая профилактика даёт положительный результат.
Но если моторчик долгое время эксплуатируется, а автомобилист игнорирует шум, треск и свист, слишком велик шанс износить окончательно подшипник и стереть щётки.
Самым правильным решением со стороны владельца Audi А3 будет при первых же симптомах неисправностей электровентилятора отопителя загнать машину в гараж, снять вентилятор и проверить его состояние. При необходимости выполняется чистка, частичный ремонт, либо же замена.
Audi A4 Ремонт вентилятора печки (замена щеток)
Работа по замене не сложная, но надеюсь кому-нибудь пригодится. К тому же скоро холода. Проблема с вентилятором печки у меня начилась этой зимой. Сев очень морозным утром в машину и включив зажигание обнаружил что вентилятор отказался работать. Первое предположение пало на щетки, подтвердилось оно когда я стукнул кулаком по низу бордачка. С такими манипуляциями я еще проездил около месяца, но когда одного удара перестало хватать для реанимации вентилятора пришлось выкраивать время для ремонта. Замена всего вентилятора отпала сразу, так как это очень не бюджетно. И так приступим.Вначале снимаем бордачок, открутив 3 винта внутри и 2 справа. Затем откручиваем 4 болта кронштейна подушки безопасности пассажира.
Откручиваем 4 винта крепления вентилятора, отсоединяем фишку и вынимаем вентилятор.
Отсоединяем пластмасовый корпус нажав на резиновые фиксаторы (3 шт.). Я плоской отверткой нажимал на каждый фиксатор и аккуратно проталкивал его. Также отсоединяем контакты фишки повернув против часовой стрелки.
Снимаем аккуратно 2 скобы, под ними пружинки, прижимающие щетки. Вытаскиваем щетки, определяем величину износа, у меня оставалось около 3 мм. и она практически вываливалась из канала.
Добавлено спустя 1 минуту 5 секунд:Обойдя все магазины в городе, ничего близкого к искомым мною щеткам (меднографитовые, 8х8 мм. в сечении) я не нашел. От безисходности были куплены генераторные щетки от ВАЗа, и доработаны крупным напильником под нужный размер.
Обрезаем старые щетки примерно по середине, чтобы был запас для пайки, проводок новых обрезаем до нужного размера, чтобы хватало для движения щетки и спаиваем проводки между собой.
Также необходимо почистить, контактное кольцо на валу. Я почистил прямо через канал щетки, используя маленькую полоску мелкозернистой шкурки. Все, собираем в обратной последовательности и радуемся хорошей работе вентилятора.Надеюсь кому-нибудь помог.
Всем, привет . Запищал моторчик печки на низких оборотах. Тут было много постов про его снятие, но все они были не полными. Я решил выложить свой полный обзор .
И так, снимаем бордачек. 3 болтика под головку на 8 сверху и 2 снизу .Снимаем бордачек и отсоединяем всю проводку.
Ну и дальше слаживаем в том же порядке . Всем спасибо кто дочитал)
Промывка без демонтажа
Первый и самый легкодоступный способ – промывка радиатора, не прибегая ни к какой разборке системы.
Делаем раствор из лимонной кислоты и дистиллированной воды исходя из пропорции 100 грамм лимонки на весь объем системы охлаждения вашей машины. Сливаем старый антифриз и заливаем раствор. Далее ездим на нем 5–6 дней. После этого срока сливаем жидкость, вместе с которой выйдет вся растворенная грязь и накипь. Заливаем новый антифриз и наслаждаемся теплом в салоне.
Второй способ требует небольшой подготовки и незначительной разборки составляющих отопительной системы автомобиля.
Для этой процедуры понадобятся:
- Компрессор или водяной насос.
- Пара шлангов с переходниками. Один конец которых, соответствует диаметру шлангов, выходящих из печки.
- Хомуты, емкость для промывочной жидкости, фумлента.
- Средство, которым будет промываться теплообменник.
Средства, которые используются, чтобы прочистить радиатор отопителя стоит осветить подробнее. В подборе таких субстанций, нужно исходить из какого материала, изготовлен теплообменник. Если радиатор алюминиевый, то недопустимо промывать его щелочными растворами, в этом случае подойдут средства с некоторым процентом кислоты в их составе. С промывкой медно-латунного теплообменника все обстоять должно с точностью наоборот.
Для процедуры промывки можно использовать профессиональные средства, такие как специальная жидкость Mannol, или подручные средства.
В выборе подручных жидкостей советы разнятся, для некоторых панацеей стал «Ксилит» или «Антинакипин» для снятия накипи в бытовых кофеварках и чайниках, другие советуют использовать обычную «Кока-колу» или молочную сыворотку, третьи нахваливают «Крот» для прочистки труб.
Но лучше использовать проверенный метод – промывку лимонной кислотой, а если отопитель медный – каустической содой.
