Снимаем вентилятор печки на Шевроле Нива своими руками для замены: видео внутри

Замена вентилятора (моторчика) печки Нива Шевроле — Авто сайт

Зажигание автомобиля не включено.

Шевроле Нива. Замена отопителя печки

https://youtube.com/watch?v=pTF7jTsKqhI

Его придется снимать, устраиваемся поудобнее и снимаем бардачок, откручивая все, что нам мешает.

Итак, для этого разбираем перчаточный ящик, иначе к двигателю с сиденья не добраться. Если мешает, еще можно отсоединить разъем, позволяющий регулировать скорости, и унести его в сторону. Из личного опыта убедитесь, что новый вентилятор вращается нормально, если вы покупаете его в первом попавшемся магазине, иначе это может вызвать проблемы.

Если водитель ничего не сделает, вентилятор просто остановится и предохранитель F18 перегорит.

На Ниве можно разобрать старый вентилятор печки, а потом таким же образом установить новый мотор, не разбирая полностью панель. Обойтись вполне реально, сняв перчаточный ящик и воздуховод. Не упускайте из виду еще один наш совет. Заранее приобретите новый салонный фильтр

При проведении этих работ обращайте особое внимание на расположение шкива и фиксатора крыльчатки, так как он может просто отлететь — прим

Для выполнения такой работы вам потребуются прочные отвертки.

Или, если вы не хотите отсоединять двигатель от крыльчатки, вы можете открутить четыре винта на воздухозаборнике и снять весь узел.

Все болты отмечены стрелками. После этого снимаем всю конструкцию и приступаем к ее осмотру.

Замена вентилятора

Для того, чтобы крыльчатка лучше поднималась с сиденья, качаем ее из стороны в сторону. Осмотр и замена двигателя печи. Осмотрите двигатель и крыльчатку на предмет повреждений. В зависимости от наличия определенных неисправностей двигателю печки может потребоваться: Теперь вы можете получить доступ к электродвигателю каменки.

Они откручиваются шестигранником в этот момент особенно актуален, если нужно поменять вентилятор на морозе; при опускании открученного электродвигателя следует помнить, что на его валу имеется небольшая направляющая втулка, которую очень легко потерять — эти устройства нельзя назвать хорошей альтернативой, и именно поэтому.

При этом упомянутый выше предохранитель F18 рассчитан именно на 25 А, то есть риск его выхода при использовании вентилятора LUZAR многократно возрастает. С этой задачей справится даже начинающий автолюбитель, хоть раз державший в руке отвертку Phillips. Главное — не повредить защелки на крышке салонного фильтра и не потерять направляющую втулку вентилятора.

После проделанных операций ящик, в котором находится вентилятор, становится достаточно подвижным! И, немного повернув вентилятор и сдвинув коробку на себя, приложив некоторую силу .. она все еще есть!

Аналогично вставляем туда новый вентилятор. После этого, пока вентилятор не закрепится, поднимаемся в воздухозаборник и переворачиваем все обратно. Когда мы вкручиваем мотор, крыльчатка не даст залезть туда!

Не забудьте снять эти шайбы со старого вентилятора, если они не оторвались сами по себе. Здесь очень мало места, поэтому рекомендую заранее запастись короткой отверткой Phillips, так вы сбережете нервные клетки.

После откручивания электродвигатель скользит под капот. Захватываем крыльчатку, начинаем ее двигать вперед-назад и постепенно вытаскиваем из вала.

Обратная сборка

Сборка приборной панели проходит в обратном порядке. Удачного всем ремонта и яркого мягкого света приборки!

Бля ярко пиздец. Я по незнанке купил диоднную лампу в приборку на интикатор ближнего света, ага блядь. Ночью вообще ехать невозможно, ебальник засвечивает, пиздец просто. Хз как было его затемнить, кроче под рукой ничего небыло, так смекалочка сработала, я на этот светодиод просто кусок полиэтилена намотал чутка и всё, просто от пакета черного оторвал кусок 3×3 см, и под цоколь сделал. Только чтоб контакты полиэтиленом не закрыть.

Вот и ты мне дал идею , спс учту

ГОЛОС ВОЗБУЖДАЕТ. УМЕЕТ ЖЕ БЛ. Ь

Озвучка огонь, когда настроение хреновое включаю видео и ржу. Класс. поднимает настроение. выложи еще чего нибудь, можно даже без видео, просто озвучку вруби

Зашибись сделал,неужели на заводе нельзя было поярче сделать?

@Александр Шейда подпишись на канал тогда )))

@Диванный Niva клуб ну ты дал с озвучкой брат.

Замена вентилятора печки

Заменить электродвигатель печки довольно просто.

Необходимые инструменты

Для работы потребуются:

  • набор ключей-шестигранников;
  • крестообразная отвёртка;
  • новый электродвигатель отопителя.

Демонтаж вентилятора печки

Вентилятор печки снимается следующим образом.

  1. Отсоединяется минусовая клемма аккумулятора.
  2. Справа (по ходу движения) под лобовым стеклом установлен салонный фильтр, защищённый крышкой на защёлках. После снятия крышки и извлечения фильтра открывается доступ к вентилятору отопителя. Для доступа к вентилятору отопителя снимается салонный фильтр
  3. Снимается крыльчатка. Для этого крестообразной отвёрткой откручивается болт, удерживающий крепёжную скобу. Крыльчатка сдвигается в сторону и вынимается. Для снятия крыльчатки нужно открутить болт и вынуть крепёжную скобу
  4. В салоне перед пассажирским сиденьем откручивается крепёж панели бардачка. Для доступа к электродвигателю снимается панель бардачка
  5. Отсоединяется разъём с проводами питания. Для снятия электродвигателя необходимо отсоединить разъем с проводами питания
  6. Коротким шестигранником на 10 откручиваются болты крепления, и электродвигатель вынимается. Электродвигатель печки крепится тремя болтами
  7. После снятия двигателя через нишу салонного фильтра аккуратно вынимается крыльчатка. Крыльчататка свободно вытаскивается со стороны салонного фильтра

Установка вентилятора печки

Неисправный электродвигатель ремонтируют или меняют на новый. Повреждённую крыльчатку тоже следует заменить. В отверстия в её корпусе продевается тонкая проволока и закрепляется полости фильтра салона. Крыльчатка должна быть установлена таким образом, чтобы расположенный внутри её паз входил в штифт вала электромотора.

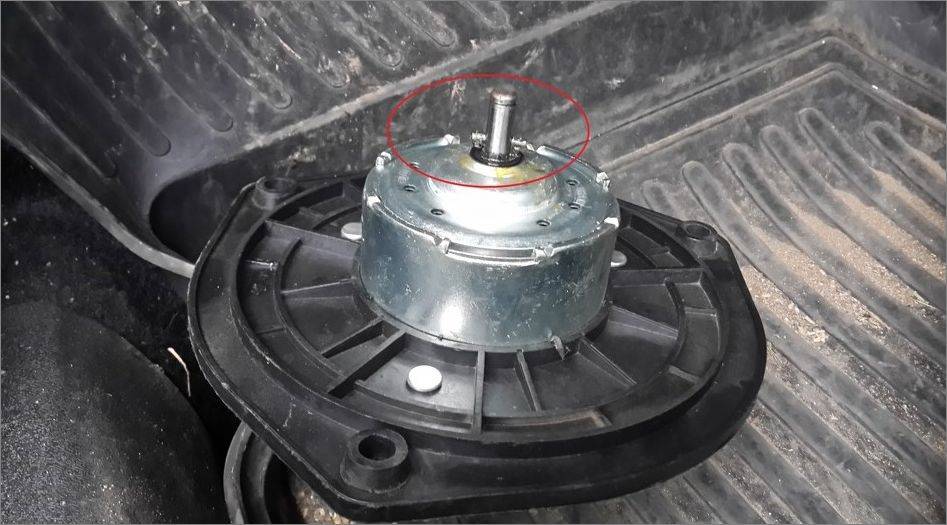

Перед установкой нового двигателя ось смазывается специальной смазкой.

Сборка выполняется в обратной последовательности. Если крыльчатка не встаёт на своё место, её следует несколько раз подвигать в разные стороны до полной посадки на вал двигателя. Затем под капотом кусачками перекусывается проволока, устанавливается крепёжная скоба и закручивается болт. Новый вентилятор печки установлен.

Таким образом, диагностика неисправностей, ремонт и замена вентилятора печки на автомобиле «Нива Шевроле» не представляет большой сложности. Для этого потребуется минимальный набор стандартных инструментов. Следите за печкой, и в салоне вашего авто всегда будет тепло.

Источник

Схема отопителя

Наиболее часто причиной выхода её из строя является: Тёплый воздух не поступает в нижнюю часть салона Перед началом ремонта печки следует проверить температуру охлаждающей жидкости ОЖ. Возможно, проблема не в отопителе салона, а в системе охлаждения.

С помощью регуляторов положения заслонок тёплый воздцх направляется в разные части салона Сначала следует отрегулировать заслонки. Для подачи горячего воздуха в ноги следует выполнить следующие действия. Двигатель прогревается до того момента, когда тёплый воздух можно будет ощутить рукой. Следовательно, открыть кран и при этом не поломать его почти нереально.

печка нива шевроле

https://youtube.com/watch?v=UNMCm8ypDbI

Чтобы до него добраться, нужно произвести демонтаж торпеды в салоне со стороны пассажирского кресла. Кран печки вмонтирован в специальную нишу в отсеке двигателя Если была произведена замена краника, то вместе с ним лучше поставить также и новые патрубки, ведь в процессе эксплуатации они уже наверняка потеряли свою эластичность.

Колхозный тюнинг печки Нива Шевроле: В некоторых случаях способ правильного включения не срабатывает и тогда приходится дорабатывать отопитель, чтобы добиться полнофункциональной его работы. Основная проблема с заслонками и воздуховодами — негерметичность.

Усовершенствуем щели и убираем негерметичность печки. Демонтируйте блок управления печкой, отсоединив от него все провода и тросики. Если есть магнитола, снимите и её. Отсоедините облицовку тоннеля КПП.

Её можно не снимать полностью, а лишь приподнять, открутив два самореза с водительской и пассажирской сторон. Снимите руль, облицовку рулевой колонки и открутите винты крепления передней панели. Снимая торпеду, промаркируйте все провода, чтобы в дальнейшем было проще присоединить их на свои места.

Без снятия всей передней панели при демонтаже блока отопителя можно повредить некоторые элементы кондиционера и самой печки Снимите каркас передней панели, присоединённый к кузову винтами. Корпус отопителя невозможно снять без демонтажа каркаса передней панели За каркасом вы обнаружите кожух блока отопителя, соединённый с промежуточным корпусом печки или с секцией испарителя на авто с кондиционером.

Chevrolet Niva 2012, 80 л. с. — самостоятельный ремонт

Установка нового блока производится в обратной последовательности. Наиболее распространённой целью подобного тюнинга является улучшение подачи воздуха в область ног водителя и переднего пассажира. Для этого устанавливают дополнительные воздуховоды и корректируют форму планки привода заслонок

Для такой доработки потребуется: Работать с пластиком корпуса отопителя необходимо очень осторожно, так как он довольно хрупкий

Действия выполняются в следующем порядке: Подберите трубки, подходящие на роль дополнительных воздуховодов. В качестве дополнительных воздуховодов можно использовать сантехнические трубки Снимите с обеих сторон боковые накладки на центральную консоль.

Потоки воздуха в салоне распределяются воздуховодами, которые расположены под панелью приборов и под облицовкой тоннеля пола, а для подвода воздуха к ногам задних пассажиров — и под обивкой пола.

Для управления распределением воздушных потоков служит рукоятка регулятора распределения на центральной консоли панели приборов, а также регуляторы и направляющие центральных и боковых дефлекторов на панели приборов.

Для отопления салона следует перевести рукоятку регулятора температуры в горячую красную зону. В этом случае наружный воздух с помощью заслонки направляется через радиатор отопителя, который объединен с системой охлаждения двигателя.

Выверните винты скоб крепления тяг. Отсоедините тяги от рычагов заслонок отопителя. Выверните винт скобы крепления тяги привода заслонки рециркуляции и Извлеките кронштейн рычагов и отсоедините колодку жгута проводов от переключателя электровентилятора отопителя.

Схема отопителя Прежде всего, мы хотим сориентировать вас, что на Ниве уже установлен отопитель жидкостного типа, который позволяет не только подавать тёплый воздух в салон автомобиля, но и охлаждать работающий двигатель, предупреждая его перегрев. Не секрет, что перегрев движка влечёт за собой крайне нежелательные последствия.

В шкив компрессора встроена электромагнитная муфта, осуществляющая включение и отключение вала компрессора от шкива по сигналам контроллера системы управления двигателем. Пары хладагента из компрессора под высоким давлением поступают в конденсатор, расположенный перед радиатором системы охлаждения двигателя. Проходя сквозь соты конденсатора, хладагент охлаждается встречным потоком воздуха и с помощью вентиляторов системы охлаждения.

Как определить неисправность моторчика отопителя

В Шевроле Ниве включение печки происходит в салоне автомобиля. Осуществляется с помощью регулятора, который расположен на приборной панели (торпеде). Регулятор имеет четыре положения, три из них отвечают за работу печки и вентилятора в разных режимах мощности, а четвертый является выключением. При переключении регулятора в положение 1, при неисправности моторчика, будет неслышен звук работы вентилятора. Это свидетельствует о том, что моторчик не работает. Необходимо прощелкать регулятором все три положения, и если моторчик не включится ни на одном из них, тогда это означает, что он вышел из строя.

К основным причинам неработоспособности отопителя в автомобиле Шевроле Нива относятся следующие неполадки:

  1. Нет питания от аккумуляторной батареи. Неисправна батарея или отсутствует масса на автомобиле.
  2. Повреждены провода питания моторчика отопителя.
  3. Перегорел плавкий предохранитель, в случае прохождения тока большой величины.
  4. Неисправно предварительное сопротивление. В этом случае, моторчик будет работать не на всех режимах.
  5. Не включено зажигание автомобиля. Печка в Шевроле Нива работает только при включенном зажигании.
  6. Моторчик отопителя отслужил свое, и требуется замена на новый.

Порядок извлечения старого моторчика и замена его на другой

Определившись с причиной повреждения отопителя, необходимо провести снятие изношенного моторчика. Для начала необходимо отсоединить минусовую клемму от аккумулятора. При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля выключено. В противном случае вы рискуете вероятностью выхода из строя блока управления системой впрыска, что приведет к серьезным ремонтным работам.

Вооружившись необходимым набором инструментов, можно приступать к снятию моторчика. Для удобства демонтажа моторчика, необходимо провести снятие приборной панели из салона автомобиля. После этого необходимо снять все впускные патрубки, подходящие к вентилятору, и проверить легкость хода самой крыльчатки вентилятора. Не желая снимать приборную панель, можно подлезть снизу и попробовать проделать эти операции. Обязательно требуется снятие бардачка, так как вытащить моторчик иначе не получится. После этого нужно отсоединить правый воздуховод и штекер на корпусе моторчика. Если моторчик не работает только в одном положении, а в остальных работает, тогда необходимо заменить только плату. Снятие моторчика проводится следующим образом: отжимаются вниз стопорные ушки с помощью отвертки, и проворачивается по часовой стрелке корпус отопителя, после чего моторчик выводится к середине панели приборов и извлекается.

Вынув моторчик, необходимо провести осмотр воздуховода. В него могли попасть посторонние предметы или частицы, которые необходимо удалить и прочистить воздуховод от пыли. Проверить работоспособность извлеченного моторчика, можно путем присоединения его напрямую к клеммам аккумулятора. Если причина неисправности отопителя в нем, то вы на верном пути к ремонту печки.

Установка нового моторчика

Для этого необходимо взять новый моторчик и привинтить соединительную плату. После этого вставить моторчик на место и провернуть его в левую сторону.

Когда моторчик «сядет» на свое место, нужно его застопорить, чтобы от вибраций он произвольно не выпал!

Подсоединить все впускные патрубки и установить все на свое место. По окончании провести проверку моторчика на работоспособность, подсоединив клемму к аккумулятору. Если моторчик зажужжал, тогда его замена прошла правильно.

Снимаем вентилятор своими руками на Ниве Шевроле

Когда причина неисправности вентилятора будет установлена, потребуется его снятие с авто. Перед началом работ требуется отсоединить минус на аккумуляторе (зажигание в авто должно быть при этом выключено).

Отсоединяем минусовую клемму.

Чтобы работу можно было производить более удобно, предварительно следует демонтировать приборную панель с салона. Далее потребуется отсоединить впускные патрубки на печке. Потом следует рукой проверить лёгкость проворачивания крыльчатки.

Снимаем бардачок, откручивая всё, что нам помешает.

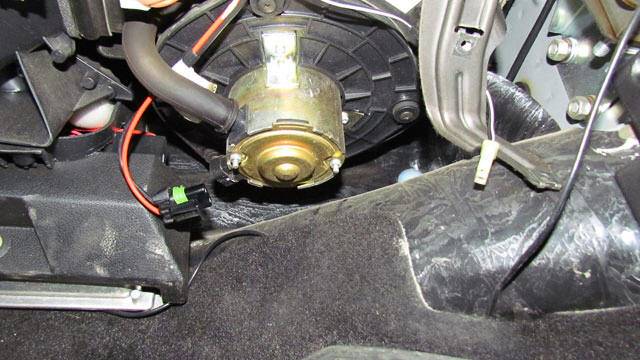

Потом надо отсоединить разъем на моторчике. Если мотор не работает только в одном положении, следует просто заменить плату.

Отсоединяем питание вентилятора и резиновые шланги.

Процесс снятия:

  1. Отжать стопорные ушки при помощи отвёртки.

    Отверткой выкручиваем три винта крепления электродвигателя вентилятора.

  2. Проворачивать корпус отопителя.

    В воздухозаборнике откручиваем 4 гайки крепления короба

    После проделанных операция короб станет подвижным

  3. Вывести таким способом моторчик к середине приборной панели и вытянуть его полностью.

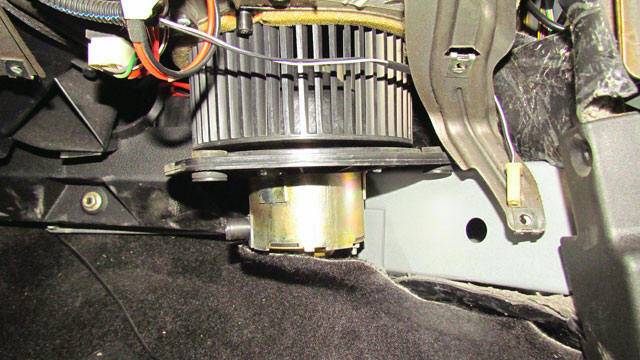

    Немного покрутив вентилятор и сдвигая короб к себе, снимаем электродвигатель вместе с крыльчаткой.

Далее требуется осмотреть воздуховоды на предмет повреждений. В них могут быть посторонние элементы. Прочистить воздуховоды. Затем следует проверить работу самого мотора. Для этого можно его напрямую подключить к аккумулятору.

Замена вентилятора печки

К новому агрегату следует прикрутить соединительную плату. Потом вставить моторчик на место и повернуть его влево.

Устанавливаем вентилятор с моторчиком, проворачивая его как показано на рисунке.

К планке подсоединить провода и патрубки к печке. Проверить работу моторчика с включённым зажиганием. На этом работы можно считать завершёнными.

Прикручиваем вентилятор, подключаем провода, резиновый шланг и проверяем работоспособность.

Процесс замены радиатора

В процессе замены радиатора

Самостоятельная замена радиатора осуществляется набором инструмента, включая плоскую и крестообразную отвёртку, пассатижи, малого размера (8, 10, 14) торцевые головки.

Предварительно: отсоединяется клемма АКБ, ведущая на «массу». Ключ зажигания лучше извлечь. Приступать к процессу желательно по истечение 2–3 минут с целью полного разряжения резервного конденсатора.

Сливаем тосол

Придерживаясь этапа подготовительных операций, из системы отопления сливается тосол.

Второй альтернативный метод выполняется открытием крышки бачка и отсоединением трубки охлаждения дроссельного узла. На место трубки вставляется иной шланг, через которую сливается антифриз. Для форсирования процесса бочок можно продуть, чтобы удалить остатки жидкости.

Технология без снятия панели приборов

За основу замены теплообменника берётся опыт водителей, который позволяет устранять сложные процедуры демонтажа приборной панели.

  1. Снимается, так называемый, перчаточный отсек и воздуховод обогрева пассажира (ног) отвинчиванием саморез.

Для наглядности фото на новом радиаторе. Без удаления этого кусочка радиатор не одеть

Обклеивание края радиатора поролоном для исключения возможности попадания воздуха

Комплектация с кондиционером

В процессе замены потребуется снять испаритель кондиционера

Из существующих двух способов замены радиатора печки предпочтителен вариант со снятием панели приборов. Процесс гарантирует сохранность кондиционера. В другом случае возникает необходимость нарушить герметизацию его с последующей заправкой фреоном.

Демонтаж панели предусматривает этапы, идентичные процедуре снятия теплообменника без кондиционера. За некоторым исключением:

  1. Отсоединяется клемма АКБ и сливается тосол в приготовленную ёмкость. Бочокследует продуть, чтобы вытекла вся жидкость.
  2. Отвинчиваются болты, и вместе с салазкой извлекается магнитола. Вывернувшурупы (саморезы), снимаются боковые панели, щиток приборов. При этом не забывается удалить кнопки крепления. Отжав защёлки, отводим панель вправо и чуточку на себя, освобождая её из пазов.
  3. Фишки, разъёмы целесообразно пометить маркёром, что ускорит процессобратной сборки. Отвернув привод спидометра, освобождаются болты, а также сама торпеда.o Освободив боковой щиток, кожух руля, извлекается блок управления. Снего отсоединяется разъём подсветки.
  4. Выкручивается рулевая колонка, крепления щитка (снизу) и демонтируется распорка.
  5. Отсоединяется усилитель панели (4 болта).
  6. Освободив крепления вентилятора, снимается печка вкупе с кондиционером иусилителем. Болты крепления последнего к кузову также вывинчиваются.

Как снять вентилятор печки на Шевроле Нива для замены: видео

как поменять мотор печки на ниве шевроле

https://youtube.com/watch?v=B8FnXQynSZc

Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. Замена вентилятора печки К новому агрегату следует прикрутить соединительную плату.

Прежде чем смазывать без знания дела, прочтите данную тему до конца, есть комментарии и наработка модератор Как смазать нижнюю часть: Установив новый подшипник, безусловно, вам нужно будет осуществить сборку печки, выполняя все те же самые действия, но только в обратной последовательности.

Масло подсохнет и скрип опять появится.

Требуется его полная замена.

Шеви Нива= замена мотора вентилятора ПЭТ бутылкой

Из-за проблем с проводкой и обмоткой вентилятор печки расплавил крыльчатку. Перед началом работ требуется отсоединить минус на аккумуляторе зажигание в авто должно быть при этом выключено.

Чтобы работу можно было производить более удобно, предварительно следует демонтировать приборную панель с салона. Далее потребуется отсоединить впускные патрубки на печке.

Потом следует рукой проверить лёгкость проворачивания крыльчатки. Исходя из этого, в качестве первых наших рекомендаций будет выступать чистка печки.

Безусловно, вам придётся первоначально снять вентилятор полностью или обеспечить беспрепятственный доступ к нему. В любом случае не забудьте побеспокоиться о собственной безопасности, предполагающей отключение клеммы от аккумулятора, полное обесточивание электроустройств.

Итак, теперь попробуйте подвергнуть отопитель чистке. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет.

Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.

Замена предохранителя отопительного вентилятора Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя.

Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка. Сначала иногда, а потом постоянно и на всех скоростях вентилятора. Звук очень неприятный, как будто сверчек под панелью сидит.

Решил смазать моторчик не снимая его с машины. Оказалось что частично это можно сделть. И аккуратно отсоединяем провода подсветки бардачка.

Сразу скажу места мало не очень удобно. Берём две отвёртки плоских лучше толстые и широкие. У меня почти сразу получилось снять. С верху пытался но не чего не получалось.

Замена вентилятора печки Нива Шевроле: почему не работает, скрипит, ремонт своими руками

Поломка печного вентилятора на «Шевроле Ниве» — пожалуй, худшее, что может случиться с водителем, находящимся в тридцатиградусный мороз далеко от дома. Однако такого поворота событий можно избежать

Главное — вовремя обратить внимание на характерные признаки, указывающие на то, что вентилятор печки скоро откажет. А после этого можно самостоятельно заменить устройство, не подвергая себя риску обморожения

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

  • вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел
  • снижение оборотов вентилятора. Заметить такую неисправность гораздо сложнее. При этой поломке электродвигатель печки продолжает работать, но не на полную мощность. Опытный водитель с хорошим слухом поймёт, что вентилятор печки начал шуметь иначе. Это означает, что вращению вала сильно мешают изношенные щётки или коллектор. Проблема ещё и в том, что двигатель с такой поломкой потребляет больше тока. А это, в свою очередь, может вывести из строя предохранитель F18;
  • скрип вентилятора. Он возникает, когда изнашиваются подшипники в электродвигателе. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет. Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

  1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой. Два самореза на панели «Шевроле Нивы» выкручиваются с помощью крестовой отвёртки
  2. Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок). Пластиковая консоль «Шевроле Нивы» отгибается вниз до щелчка
  3. После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже. Предохранитель F18 в блоке «Шевроле Нивы» расположен в правом нижнем углу
  4. Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти. Предохранитель F18 на «Шевроле Ниве» сгорел и оплавился
  5. Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Замена вентилятора печки на «Шевроле Ниве»

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

  • ключи-шестигранники, набор;
  • отвёртка крестовая;
  • новый вентилятор отопителя.

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Алгоритм замены

Теперь, когда вы уже подготовились к проведению непосредственной замены, рекомендуем вам ознакомиться с алгоритмом действий. Кстати, на некоторых форумах вы можете обнаружить советы автовладельцев, в которых указывается на необходимость снятия полностью всей панели. На других же форумах вы легко обнаружите альтернативное мнение, которого придерживаемся и мы. Можно демонтировать старый вентилятор печки на Ниве, а затем точно так же успешно установить новый моторчик, не прибегая к полному демонтажу панели. Вполне можно обойтись снятием бардачка и воздуховода. Не пренебрегите ещё одним нашим советом. Приобретите заранее новый салонный фильтр. Вы не понесёте серьёзных финансовых расходов, но при этом облегчите работу отопителя, а также исключите в ближайшем будущем возникновение острой необходимости замены загрязнённого фильтра.

Процесс разборки бардачка с демонтажем вентилятора отопителя

Открутите все болты, удерживающие бардачок, снимите его, далее извлеките салонный фильтр. После этого вы обнаружите уже вентилятор, который вам нужно демонтировать, а затем поменять. На крыльчатке вы обнаружите фиксатор, советуем вам на него нажать, а затем открутить три винта, фиксирующие непосредственно электродвигатель. Рекомендуем вам запастись терпением и выдержкой, поскольку эти действия вам дадутся нелегко. Очень неудобно добираться до мест, где располагаются эти винты. Если у вас найдутся отвёртки с маленькой ручкой, то вам выгоднее будет воспользоваться непосредственно ими.

Как только вам удастся открутить винты, вентилятор сразу же начнёт сползать. Вам нужно удерживать его, но при этом расшатывать слегка в разные стороны, что позволит стянуть его с вала. Как только он окажется в ваших руках, считайте, что половину дел вы уже сделали.

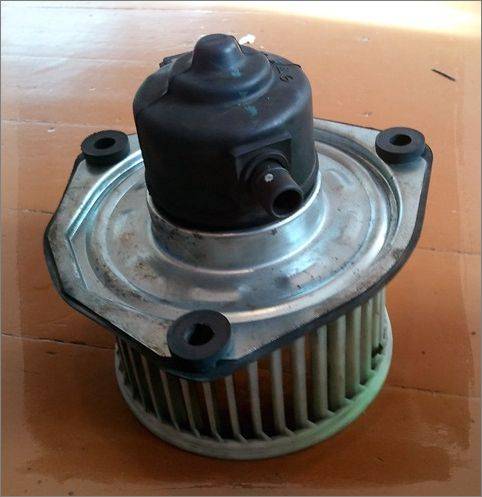

Неисправный моторчик вентилятора отопителя

Теперь мы настраиваем вас на проведение подготовительной работы, предшествующей установке нового вентилятора. Рассмотрите моторчик внимательно. Во время такого визуального осмотра вы легко обнаружите на поверхности крыльчатки отверстия. Через них протяните проволоку с тонким сечением, затем закрепите её в шахте, где должен быть размещён моторчик. Следите за тем, чтобы крыльчатка «стала» правильно. В частности, паз, расположенный на её поверхности, должен войти в штифт на валу электродвигателя. Помимо этого, крыльчатка должна быть расположена перпендикулярно оси вашего автомобиля.

Пришла очередь устанавливать новый вентилятор. Рекомендуем смазать его, а только потом подвергнуть установке. Кстати, и эта процедура довольно сложная по причине того, что хоть все действия и понятны, но выполнять их неудобно. Крутите, вертите свой новый вентилятор, делайте, что хотите, как вам удобно, только электродвигатель должен стать в нужное место. Убедившись, что вы действительно правильно расположили вентилятор, можете приступить к его закреплению, надёжно прикрутите несколько винтов. Теперь не забудьте, что у вас подсоединена проволока. Безусловно, уже наступил тот момент, когда она уже вам не нужна. Через моторный отсек доберитесь до неё, откусите и извлеките её. Последним завершающим действием является подсоединение патрубков. Теперь, когда вы так старательно выполнили всё то, что мы вам рекомендовали, можете проверить результат своей работы. Запустите двигатель, прогрейте его, а затем пронаблюдайте, насколько качественно стала работать ваша печка, а также вентилятор.

Итак, работы, связанные с заменой вентилятора, не столько сложны, сколько крайне неудобны. Однако если вы любите свой автомобиль, настроены всё делать лично своими руками, тогда у вас замена будет проведена максимально успешно. Обязательно только чётко следуйте предложенному нами алгоритму.
