Снимаем задний бампер на Рено Дастер — всё просто, видео внутри

Подготовительные работы

Перед заменой на кроссовере, нужно провести ряд подготовительных мероприятий, запастись необходимым набором инструментов. Так, для работы может потребоваться:

  • Набор ключей TOPX.
  • Фигурная и плоская отвертки.
  • Ветошь.
  • Домкрат.
  • Металлическая щетка.
  • Раствор WD

Для последующего удобства замены, осуществляют следующие действия:

  1. Отогнать автомобиль на эстакаду, смотровую яму или приподнять транспорт с помощью домкрата. Так можно без проблем демонтировать крепежи, находящиеся на днище автомобиля.
  2. С помощью ветоши очистить обвес от пыли, следов воздействия коррозии, грязи. Металлической щеткой обработать днище автомобиля, колесные арки. Грязь, а также коррозия не будут сыпаться на водителя во время проведения замены.
  3. Раствором WD 40 обработать болты, клепки, саморезы, подождать 15-20 минут. Во время эксплуатации автомобиля, на крепежах появляется коррозия, они забиваются грязью. Впоследствии, их тяжело демонтировать. Если отвернуть болты и саморезы не получается, их срезают болгаркой.

После проведения необходимых подготовительных работ, можно приступать к замене буфера Renault Duster.

Правильная установка и снятие бампера на Рено Дастер

Правильно снимаем и устанавливаем бампер Рено Дастер

Отжав обе половины бампера, отсоедините его концы от держателей на крыльях и отведите бампер от кузова. Приподнимите основание облицовки радиатора настолько, чтобы можно было снять его с буферов капота.

Снимите передний бампер При необходимости снимите с бампера облицовку радиатора При необходимости подденьте отверткой два пружинных держателя энергопоглащающего элемента. Процесс начинают с левой и правой боковин, так как там защелки имеют наименьшее сопротивление. Отщелкнуть крепления обвеса по центру, и окончательно снять бампер.

С помощью отвертки с плоским наконечником, отщелкивают клипсы и удаляют пистоны. Установка кузовной детали производится в обратном снятию порядке

При замене заднего бампера нужно проявлять аккуратность, осторожность. Если небрежно выполнять действия, можно повредить заклепки, клипсы буфера

Это приведет к дорогостоящему ремонту детали или необходимости к приобретению новой.

Замена обвеса Рено Дастер операция, которую может выполнить любой водитель. Для ее осуществления понадобится запастись набором головок для ключа Topx, отвертками, раствором WD Рекомендуется выполнять работу вместе с напарником, таким образом можно аккуратно, быстро демонтировать, поставить обвес.

Не нужно относить бампер далеко от кузова. Сначала отключите разъём — он закреплён на кронштейне справа. Длина провода рассчитана так, чтобы сначала снимать сам бампер, а затем отключать разъём.

Все действия соответствуют регламенту. Чтобы снять бампер, их откручивают ключом T В первом поколении их было 9: А здесь всё выглядит проще. Верхнюю решётку радиатора снимать не.

Если при замене многих узловых элементов чаще отдают предпочтение оригинальным деталям, то заводской задний бампер нередко заменяют на более дешевые аналоги. Связано это с тем, что внешние детали кузова отчасти несут декоративную функцию. Поэтому к качеству таких компонентов предъявляют менее жесткие требования. При этом нужно понимать, что купив оригинал, можно получить деталь, размеры и разъемы которой в точности совпадут с конструкцией автомобиля.

Французский производитель устанавливает на Дастер различные бамперы. Тип детали и, соответственно, артикул, определяются текущей комплектацией кроссовера. В начальной модификации используется бампер с номером 850229613R.

В более дорогой версии устанавливается деталь с артикулом 850220171R.

На переднеприводной комплектации без и с радаром используются различные бампера (оригинальный номер 850220033R и 850228583R соответственно). На кузов полноприводного кроссовера устанавливается компонент с артикулом 850229219R или 850227892R.

Пластиковые накладки на бампер выпускаются под номерами 850700752R и 850701407R. Артикулы также отличаются между собой, если деталь дополняется кронштейном и абсорбером.

Схожие расхождения наблюдаются, когда речь заходит об аналогах. Модели с пластиковой накладкой, устанавливаемые на все модификации, за исключением максимальной, выпускаются под следующими артикулами:

  • BLIC 5511-00-1305970P;
  • PULO P2-DA-DUS1BS;
  • DIEDERICHS 4560058;
  • SCHLIECKMANN 779608;
  • VAN WEZEL 1555509.

В максимальной комплектации Дастера используется аналог заднего бампера с пластиковой накладкой под номером SAT ST-RND1-087-A0. Модель с адсорбером имеет артикул SAT ST-RND1-087R-0. Если используется кронштейн заднего бампера Renault, то необходимо приобретать аналоги с аналогичным номером, отличающимся только цифрвами на конце: 087B-1 или 087B-2.

Инструкция на видео по монтажу дополнительной защиты заднего бампера на Дастере

Для выполнения ремонтных процедур с задним бампером практически всегда необходимо его снимать. Производить эту процедуру без предварительного изучения фото- и видео инструкции, достаточно проблематично. В первую, очередь это связано с различными способами крепления, которые у каждого изготовителя отличаются. И многих интересует, как снять правильно. Сегодня речь пойдет об особенностях демонтажа бампера задней части Рено Дастер и без наличия, каких знаний могут возникнуть определенные трудности при выполнении данной процедуры, ведь задний бампер вещь не простая, и его замена ответственный момент.

Снятие бампера на Renault Duster: пошаговая инструкция

Автомобильный обвес – одна из наиболее уязвимых кузовных деталей транспортного средства. Ее легко повредить: наезд на небольшое препятствие, неудачная парковка или дорожно-транспортное происшествие. В результате чего на буфере остаются царапины, вмятины сколы, трещины. Чтобы отремонтировать деталь, надо выполнить снятие переднего, заднего бампера Рено Дастер.

Подготовительные работы

Перед заменой на кроссовере, нужно провести  ряд подготовительных мероприятий, запастись необходимым набором инструментов. Так, для работы может потребоваться:

  • Набор ключей TOPX.
  • Фигурная и плоская отвертки.
  • Ветошь.
  • Домкрат.
  • Металлическая щетка.
  • Раствор WD

Для последующего удобства замены, осуществляют следующие действия:

  1. Отогнать автомобиль на эстакаду, смотровую яму или приподнять транспорт с помощью домкрата. Так можно без проблем демонтировать крепежи, находящиеся на днище автомобиля.
  2. С помощью ветоши очистить обвес от пыли, следов воздействия коррозии, грязи. Металлической щеткой обработать днище автомобиля, колесные арки. Грязь, а также коррозия не будут сыпаться на водителя во время проведения замены.
  3. Раствором WD 40 обработать болты, клепки, саморезы, подождать 15-20 минут. Во время эксплуатации автомобиля, на крепежах появляется коррозия, они забиваются грязью. Впоследствии, их тяжело демонтировать. Если отвернуть болты и саморезы не получается, их срезают болгаркой.

Важно! При установке буфера, рекомендуется использовать новые крепежные элементы. Они обеспечат более надежное и плотное прилегание детали к кузову автомобиля

После проведения необходимых подготовительных работ, можно приступать к замене буфера Renault Duster.

Замена переднего буфера

Снятие бампера Рено Дастер проводится следующим образом:

  1. Снизу демонтируется пластиковая накладка. Для этого отворачиваются пять саморезов, крепящих ее к буферу.
  2. Далее потребуется отвернуть по два самореза, которые крепят деталь к подкрылкам передних колес.
  3. В верхней части, под капотом находится четыре винта крепления бампера к решетке радиатора. Их надо открутить.
  4. Отсоединить противотуманные фары от блока управления. Предварительно понадобится обесточить автомобиль.
  5. Аккуратно отводя пластиковый элемент, нужно снять деталь с кронштейнов левого и правого креплений бампера.
  6. С помощью плоской отвертки разомкнуть клипсы и окончательно демонтировать бампер.
  7. Установка переднего обвеса осуществляется в обратном разборке порядке.

  Габариты и размеры Lada Largus, расположение номера кузова

Важно! Чтобы узнать нужный разъем, от которого потребуется отсоединить противотуманные фары, нужно обратиться к документации автомобиля

Снятие и установка заднего обвеса

Снятие заднего бампера Рено Дастер проводят в следующем порядке:

  1. Снимается лампочка подсветки номерного знака, и задние фонари. Предварительно автомобиль обесточивается, посредством отсоединения клеммы от аккумуляторной батареи.
  2. Отворачиваются четыре винта, расположенные в верхней части буфера. Чтобы к ним получить доступ, нужно открыть крышку багажника.
  3. В каждом подкрылке удаляются саморезы, которые крепят обвес, с помощью этого действия демонтируют брызговики.
  4. Далее предстоит снять обвес с кузова автомобиля. Процесс начинают с левой и правой боковин, так как там защелки имеют наименьшее сопротивление.
  5. Отщелкнуть крепления обвеса по центру, и окончательно снять бампер. С помощью отвертки с плоским наконечником, отщелкивают клипсы и удаляют пистоны.
  6. Установка кузовной детали производится в обратном снятию порядке.

Важно! При замене заднего бампера нужно проявлять аккуратность, осторожность. Если небрежно выполнять действия, можно повредить заклепки, клипсы буфера. Это приведет к дорогостоящему ремонту детали или необходимости к приобретению новой

Это приведет к дорогостоящему ремонту детали или необходимости к приобретению новой.

Замена обвеса Рено Дастер операция, которую может выполнить любой водитель. Для ее осуществления понадобится запастись набором головок для ключа Topx, отвертками, раствором WD40. Рекомендуется выполнять работу вместе с напарником, таким образом можно аккуратно, быстро демонтировать, поставить обвес.

Снятие бампера — Поколение «1»

Снятие бампера может потребоваться в результате его повреждений, установки защиты бампера, или для установки ламп ПТФ.

Для начала готовим два ключа Torx (T20 и T30). Затем снизу тряпочкой протираем два элемента: подкрылки, накладку под бампером. Речь идёт о пластиковой накладке.

Всё готово к демонтажу

Можете сразу отвернуть саморезы, которые мы отметили на нижнем фото. С накладкой контактирует один из них, а общее число равно 5-ти.

Все элементы нижнего крепления

Дальше, используя тот же ключ T20, переходим к подкрылкам. Один саморез будет возле границы, разделяющей бампер и крыло.

Демонтаж бампера

Понять, как снять деталь, несложно. Для этого определяют комплектацию автомобиля, от которой зависит специфика строения кузовного элемента.

Особенности пластиковых креплений

На этапе высвобождения фиксаторов могут возникать трудности, связанные с хрупкостью материала. Защелки ломаются, из-за чего стоимость ремонтных работ увеличивается. При отсутствии опыта деталь снимают рывками, постепенно повышая прикладываемые усилия.

Подготовка к работам

Правильное выполнение предварительных действий ускоряет демонтаж старого бампера и установку нового. Автомобиль заводят в гараж, снабженный смотровой ямой. Можно поднять заднюю часть машины домкратом. Это объясняется тем, что большинство работ выполняется под днищем. Для снятия детали потребуются ключи на 20 и 30 мм, отвертка, шестигранник. Перед началом демонтажа кузов очищают от загрязнений.

Пошаговая инструкция

Снятие кузовной детали выполняют следующим образом:

  1. Демонтируют фары. После этого отключают идущие к осветительным приборам провода. При этом стараются не повреждать оплетку кабелей.
  2. Снимают брызговики, закрепляемые с помощью саморезов и пистона из пластика. Последний поддевают отверткой.
  3. Ключом на 20 раскручивают 4 винта, расположенные в нижней части кузова. После этого удаляют находящиеся в багажном отделении саморезы. Далее переходят к крепежам, расположенным возле брызговиков, удерживающим пластиковую накладку.
  4. Ключом на 30 вывинчивают 4 болта, находящиеся в задней части бампера. После удаления крепежей высвобождают пластиковые фиксаторы. Работу начинают с правой и левой сторон. Здесь деталь закреплена менее прочно. На следующем этапе высвобождают центральные защелки.
  5. Устанавливают новый бампер. Сначала защелкивают пластиковые фиксаторы, затем возвращают на место болты и саморезы, включая расположенные под днищем. Монтируют фары.

Автосервисы по замене переднего бампера Renault Duster

Сервис в Отрадном

Обслуживания и ремонт Renault на качественном оборудовании в соответствии с требованиями производителей. Ремонт двигателя. Кузовной цех. Шиномонтаж

c 09:00 до 21:00

Цена:

Замена переднего бампера от 1500 руб.

Техцентр м. Первомайская

Обслуживание и ремонт Renault, диагностика неисправностей, электрооборудования. Слесарный ремонт. Кузовной ремонт. Ремонт двигателей и АКПП любой сложности. Чип-тюнинг. 2000 метров площадь.

c 09:00 до 21:00

Цена:

Замена переднего бампера от 1800 руб.

Техцентр м. Дмитровская

Автосервис предоставляет услуги по ремонту и диагностике любых марок авто, включая Рено. Специализируемся на ремонте дизельных двигателей

c 10:00 до 20:00

Цена:

Замена переднего бампера уточняйте по телефону

Техцентр м. Медведково

Техцентр осуществляет полный комплекс услуг по ТО и ремонту Рено и др. иномарок. Кузовные и малярные работы.

c 08:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Автосервис на Автозаводской

Автосервис выполняет услуги по ремонту автомобилей Рено. Более 3000 кв. м. 19 подъемников, более 130 диагностических приборов. 1 год — гарантии на работы.

c 08:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Автосервис м. Пролетарская

Автосервис выполняет широкий спектр диагностических и ремонтных работ по автомобилям марки Рено, в том числе кузовной ремонт.

c 09:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Автотехцентр на Серпуховской

Полный комплекс услуг и работ по ТО и ремонту автомобилей Рено. Предварительная оценка ремонта по фото. Все формы оплаты.

c 09:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Автотехцентр на Кунцевской

Полный спектр работ по обслуживанию и ремонту автомобилей Рено. Кузовной ремонт любой сложности, покраска, полировка.

c 09:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Автотехцентр в Чертаново

Качественное оборудование. Квалифицированные специалисты по ремонту и обслуживанию Renault. Современный цех кузовного ремонта

c 08:00 до 21:00

Цена:

Замена переднего бампера уточняйте по телефону

Сервис на Тульской

Мультибрендовый техцентр выполняет работы по ремонту и техническому обслуживанию автомобилей Renault. Шиномонтаж. Гостехосмотр. Страхование. Эвакуация.

c 09:00 до 20:00

Цена:

Замена переднего бампера уточняйте по телефону

Оригинал и аналоги

Если при замене многих узловых элементов чаще отдают предпочтение оригинальным деталям, то заводской задний бампер нередко заменяют на более дешевые аналоги. Связано это с тем, что внешние детали кузова отчасти несут декоративную функцию. Поэтому к качеству таких компонентов предъявляют менее жесткие требования. При этом нужно понимать, что купив оригинал, можно получить деталь, размеры и разъемы которой в точности совпадут с конструкцией автомобиля.

Французский производитель устанавливает на Дастер различные бамперы. Тип детали и, соответственно, артикул, определяются текущей комплектацией кроссовера. В начальной модификации используется бампер с номером 850229613R.

В более дорогой версии устанавливается деталь с артикулом 850220171R.

На переднеприводной комплектации без и с радаром используются различные бампера (оригинальный номер 850220033R и 850228583R соответственно). На кузов полноприводного кроссовера устанавливается компонент с артикулом 850229219R или 850227892R.

Пластиковые накладки на бампер выпускаются под номерами 850700752R и 850701407R. Артикулы также отличаются между собой, если деталь дополняется кронштейном и абсорбером.

Схожие расхождения наблюдаются, когда речь заходит об аналогах. Модели с пластиковой накладкой, устанавливаемые на все модификации, за исключением максимальной, выпускаются под следующими артикулами:

  • BLIC 5511-00-1305970P;
  • PULO P2-DA-DUS1BS;
  • DIEDERICHS 4560058;
  • SCHLIECKMANN 779608;
  • VAN WEZEL 1555509.

В максимальной комплектации Дастера используется аналог заднего бампера с пластиковой накладкой под номером SAT ST-RND1-087-A0. Модель с адсорбером имеет артикул SAT ST-RND1-087R-0. Если используется кронштейн заднего бампера Renault, то необходимо приобретать аналоги с аналогичным номером, отличающимся только цифрвами на конце: 087B-1 или 087B-2.

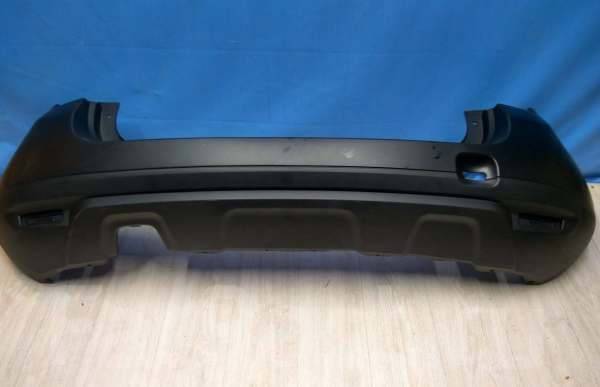

Снимаем задний бампер

Задний бампер на Дастере снимается немного сложнее, не смотря на то, что по умолчанию в него не устанавливаются никакое электрооборудование. При наличии датчиков парковки, их отключение производиться уже после снятия бампера, по аналогии с отключением ПТФ на переднем бампере. Перед тем как снимать задний бампер Рено Дастер лучше внимательно изучить схему крепления и внешний вид деталей, чтобы иметь полное представление о расположении всех элементов. Особенно актуально это будет для тех, кто активно использует авто на бездорожье, и многие болты могут быть закрыты толстым слоем грязи.

Основная деталь, которую необходимо снять – бампер под номером 1. Под цифрой 7 отмечена декоративная накладка. Во время монтажа происходит снятие конструкции в сборе.

Во время работ необходимо отсоединить 14 крепежных частей. Под номером 5 – абсорбер, принимающий на себя основной удар во время столкновения с препятствием или ДТП, Он вместе с ним бампер удерживается при помощи кронштейнов 3 и 2.

Задний бампер крепиться на 8 саморезов. 4 (под номером 12) расположены сверху, и еще 4 (13) в нижней части. Декоративная накладка прижимается при помощи винтов, отмеченных под номером 9 на схеме.

Для проведения работ используются те же ключи, что и для демонтажа передней части – ключи Torx Т20 и Т30. С их помощью необходимо сперва отсоединить брызговики. Он крепиться на саморезах и пластиковом пистоне.

Пистон легко отщелкивается при помощи плоской отвертки. Затем нужно открутить саморез удерживающий бампер под номером 13. Такой же саморез находиться в нижней части.

После этого ослабляются винты под декоративной накладкой и откручивается крепление в багажнике.

«Необходимо полностью выкрутить саморезы, а винты только ослабить»

Всю работу можно разбить на 2 простых этапа:

Выкручиваются саморезы под номерами 12 и 13, затем ослабляются винты №9.
Пластик отводиться вбок от кронштейна 2 и 3

Во время этого важно не делать резких рывков, чтобы не сломать язычки защелок.. Всегда следует начинать демонтаж со стороны колеса

Всегда следует начинать демонтаж со стороны колеса.

После того, как все защелки были отсоединены бампер нужно потянуть на себя. Чтобы конструкция ровно шла по направляющим лучше снимать вдвоем с помощником. Далее можно ознакомиться с артикулами деталей, применяемых в зависимости от типа комплектации.

Автомобильный обвес – одна из наиболее уязвимых кузовных деталей транспортного средства. Ее легко повредить: наезд на небольшое препятствие, неудачная парковка или дорожно-транспортное происшествие. В результате чего на буфере остаются царапины, вмятины сколы, трещины. Чтобы отремонтировать деталь, надо выполнить снятие переднего, заднего бампера Рено Дастер.

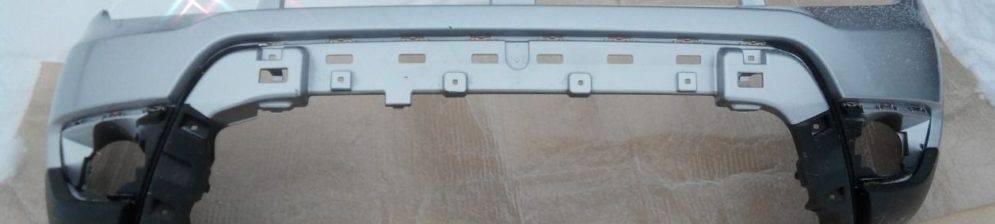

Снимаем передний бампер на Рено Дастер: ничего сложного, видео тому доказательство

Все знают, как поступить, чтобы снять бампер на кроссовере поколения I. Нужно выкрутить 4 винта сверху, затем – по 2 самореза в подкрылках. Ещё 5 винтов идут снизу. Похожая схема используется и во втором поколении машин. Мы рассказываем, как снять передний бампер на Рено Дастер, причём, вне зависимости от года выпуска. В тексте есть фото для двух поколений сразу.

На кроссовере «Duster New» бампер снимается довольно легко. Доказательство есть на видео.

Снятие бампера — Поколение «1»

Снятие бампера может потребоваться в результате его повреждений, установки защиты бампера, или для установки ламп ПТФ.

Для начала готовим два ключа Torx (T20 и T30). Затем снизу тряпочкой протираем два элемента: подкрылки, накладку под бампером. Речь идёт о пластиковой накладке.

Всё готово к демонтажу

Можете сразу отвернуть саморезы, которые мы отметили на нижнем фото. С накладкой контактирует один из них, а общее число равно 5-ти.

Все элементы нижнего крепления

Дальше, используя тот же ключ T20, переходим к подкрылкам. Один саморез будет возле границы, разделяющей бампер и крыло.

Число саморезов в каждом подкрылке – два

Снизу находится второй саморез.

Ключ T20 теперь можно отложить в сторону. Понадобится бита T30.

Самые «мощные» элементы крепления

Откручиваем саморезы сверху. Затем, отводя пластик вбок, снимаем конструкцию с защёлок. Эти защёлки закреплены на кронштейнах, которые можно заменить.

Два шага по снятию переднего бампера Рено Дастер:

  1. Немного отгибаем пластик сверху;
  2. Весь узел можно вытянуть на себя. И надо сразу отключить разъём, соединённый с фарами ПТФ.

Пункт 2 у нас рассмотрен отдельно.

Что делать с разъёмом?

Не нужно относить бампер далеко от кузова. Сначала отключите разъём – он закреплён на кронштейне справа.

Отключаем разъём «противотуманок»

Разъём содержит 4 провода, по которым идёт питание ПТФ.

Снятие бампера — поколение «2»

Открываем капот и видим 4 винта. Чтобы снять бампер, их откручивают ключом T30.

Под капотом «Нового Дастера»

Дальше, как это ни странно, нужно выкрутить всего 6 саморезов. В первом поколении их было 9: снизу – 5, в каждом подкрылке – по 2. А здесь всё выглядит проще.

Найдите все шесть элементов

Перечислим точки крепления:

  1. Саморез в подкрылке, на «границе раздела» с крылом;
  2. Саморез, закреплённый рядом с «нижней решёткой» (см. фото);
  3. «Нижняя решётка» – это обязательная часть узла в сборе. Она прикручена к кузову саморезами в двух «ушках». Верхнюю решётку радиатора снимать не надо.

Элементы с номерами 1 и 2 присутствуют и слева, и справа. Будьте внимательны.

Вспомним, что мы делали, чтобы снять передний бампер на Рено Дастер поколения I:

  • Отгибали пластик сверху;
  • Снимали бампер с защёлок, отводя деталь в сторону.

То же самое нужно сделать и сейчас. Саморезы, конечно, должны быть выкручены.

Артикулы

Приводим обозначения деталей для машин первого поколения:

  • 622230010R или622231300R или 622236764R – кронштейн крепления, левая сторона;
  • 622220011Rили 622229216R или 622223926R – то же, правая сторона;
  • 8200597650 или 6001549321 – держатель ПТФ правый;
  • 8200597649 или 6001549322 – держатель ПТФ левый;
  • 620220030R – бампер «под ПТФ»;
  • 620220025R – бампер без отверстий ПТФ;
  • 620931777R – абсорбер (пластиковый вкладыш).

Конечно, у каждой из этих деталей есть фирменные аналоги:

  • 620220025R – Api DC6000000-0000; Breckner BK71303; NPA NP513-07211;
  • 620220030R – Api DC6000000-1000; NPA NP513-07212;
  • 622230010R – ASAM 80133; NPA NP513-07235;
  • 622220011R – ASAM 80132; NPA NP513-07236;
  • 620931777R – Body Parts RNDUS10-240 (Тайвань).

Фирма ASAM – это поставщик компании Dacia. Ну а Breckner и NPA – известные бренды из Германии.

Уточнения для рестайлинга

Будем говорить о втором поколении кроссоверов. Обозначения будут следующими:

  • 620224960R – бампер;
  • 622229960R – правый кронштейн;
  • 622239404R – левый кронштейн;
  • 620931777R – абсорбер (наследуется от поколения I);
  • 622542036R – нижняя решётка.

Аналоги найти трудно, так как речь идёт о новинке. Есть ещё пара артикулов:

623103564R или 623827948R – решётка радиатора в сборе (поколение II).

У последнего узла есть аналоги, но они отличаются от оригинала (тюнинг).

Нужен ли набор ключей Torx?

Снятие бампера Рено Дастер без ключей-звёздочек не выполняется. Зато без них можно снять дефлекторы, а также держатели ПТФ и нижнюю решётку. Кстати, для поколения II последнее не выполнено.

Долой дефлектор (плоская отвёртка)

Похоже, что обычными отвёртками и руками нельзя не только снять бампер, но и разобрать его. В сумме понадобятся ровно две «биты» – T20 и T30.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
