Снимаем защиту стартера на Нива Шевроле своими руками

Замена стартера на Chevrolete Niva

Перед тем как приступить к Замена стартера я отсоединил аккумулятор.Сначала я снял всю нижнюю защиту двигателя.

Стартер крепится тремя болтами, после того как они будут откручены его можно вытащить снизу двигателя, только этому будет мешать штанга. Поэтому я ее сразу открутил.

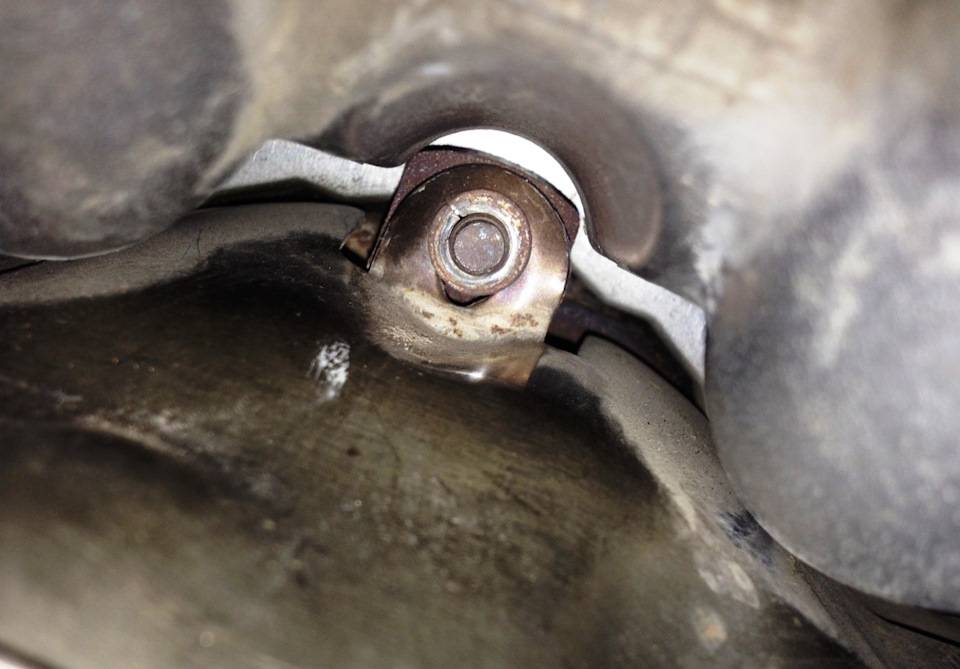

Сначала гайку снизу.

Потом болт сверху.

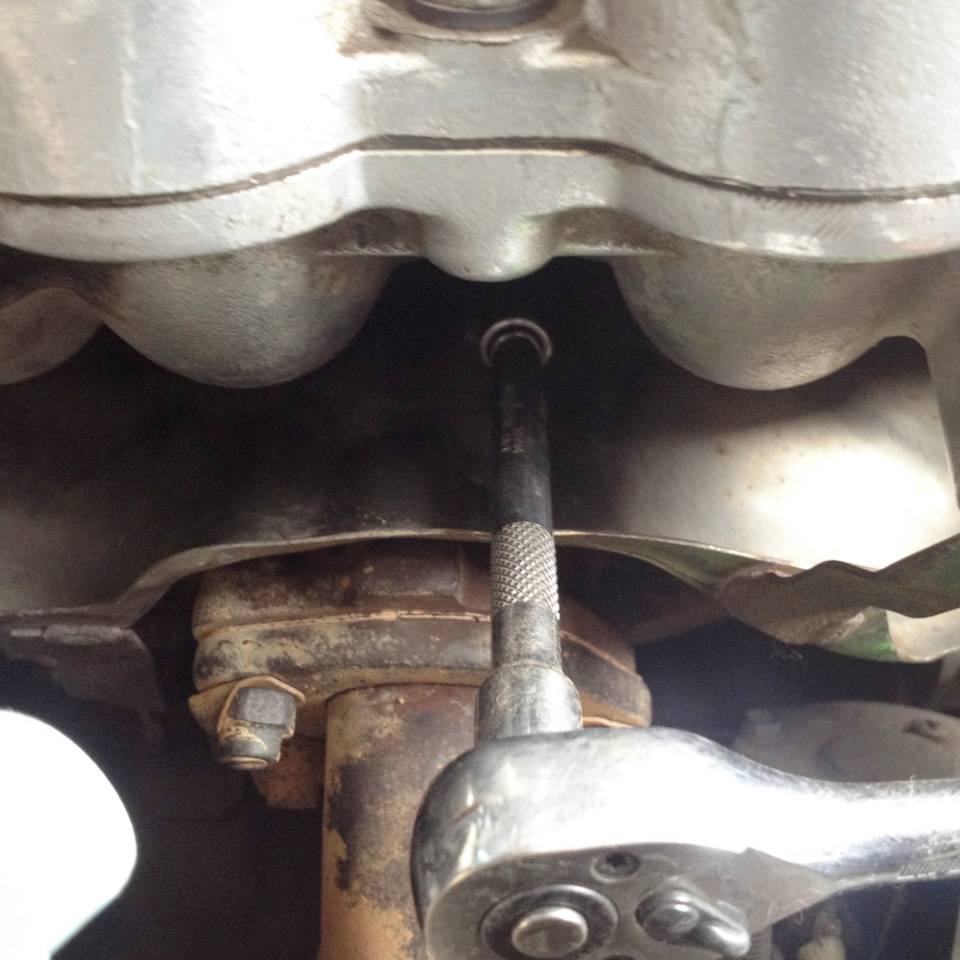

Теперь можно откручивать стартер. К нижнему болту достаточно свободный доступ снизу. Его я откручивал маленькой трещеткой.

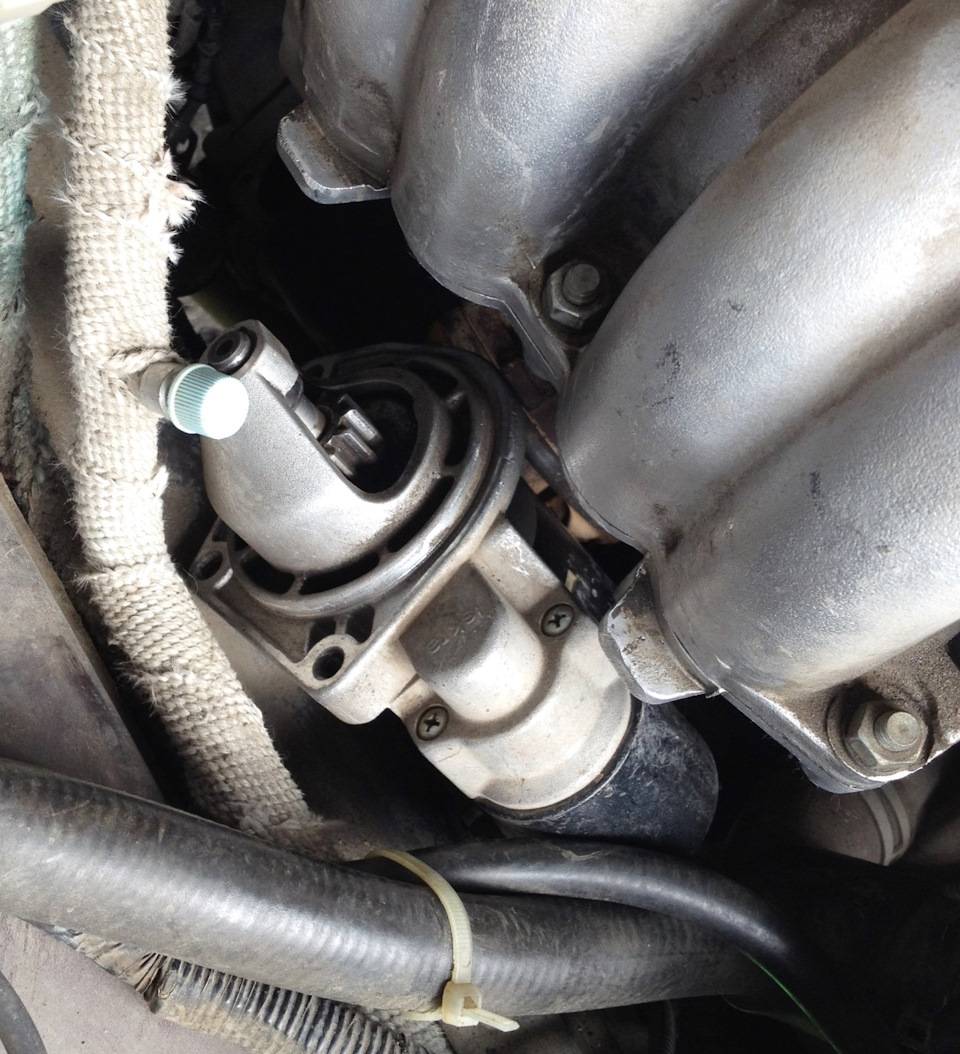

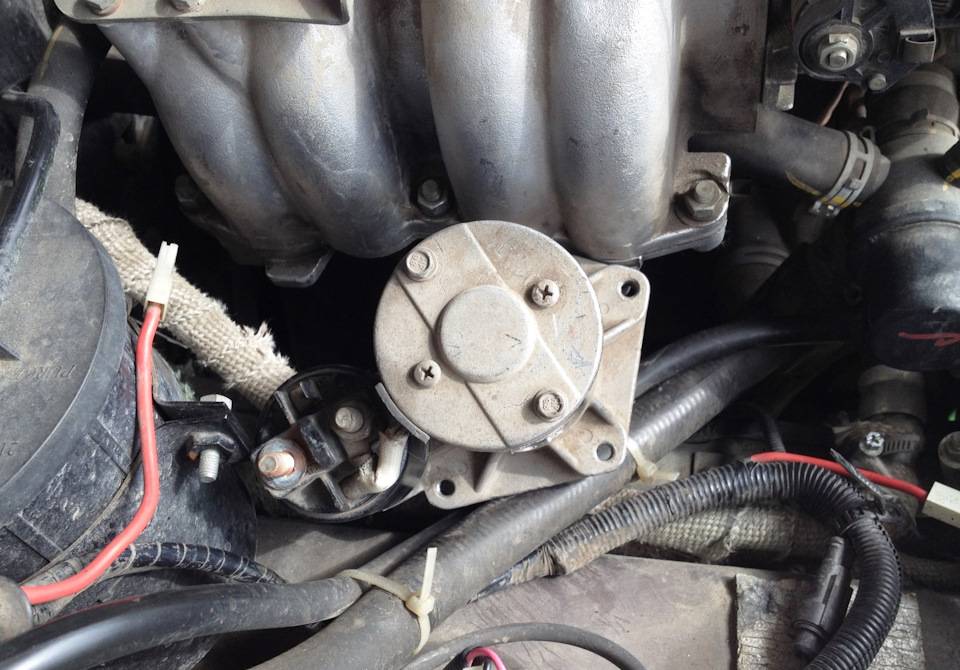

Остальные два болта я откручивал сверху. Вот так выглядит стартер сверху.

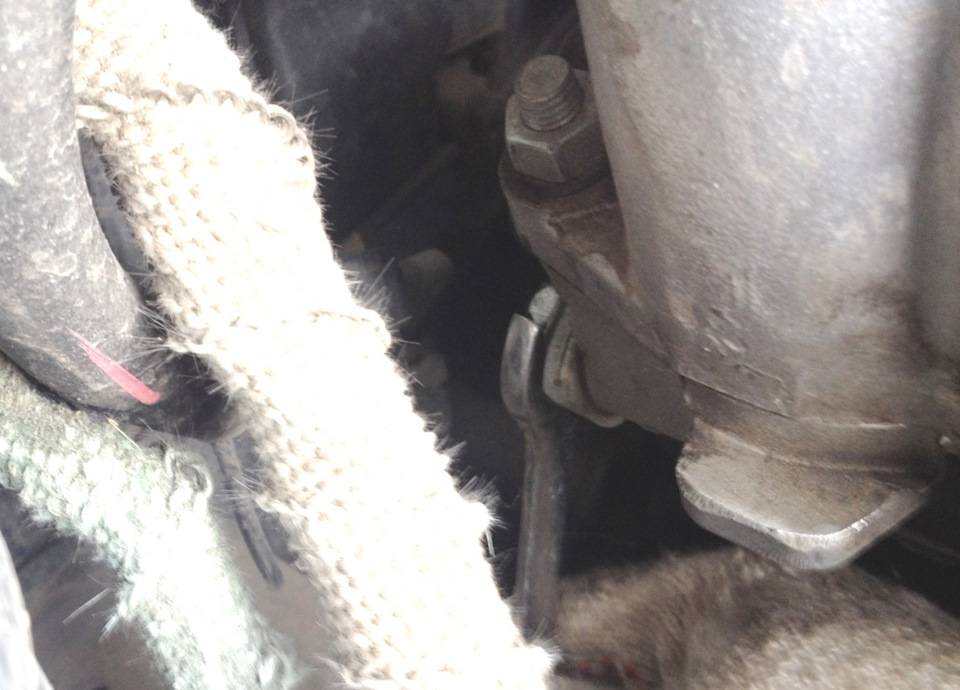

Здесь я уже пользовался накидным ключом. У ключя как раз накидная часть немного загнута, а иначе бы к этим болтам было бы не подлесть. Средний болт тоже более-менее доступен.

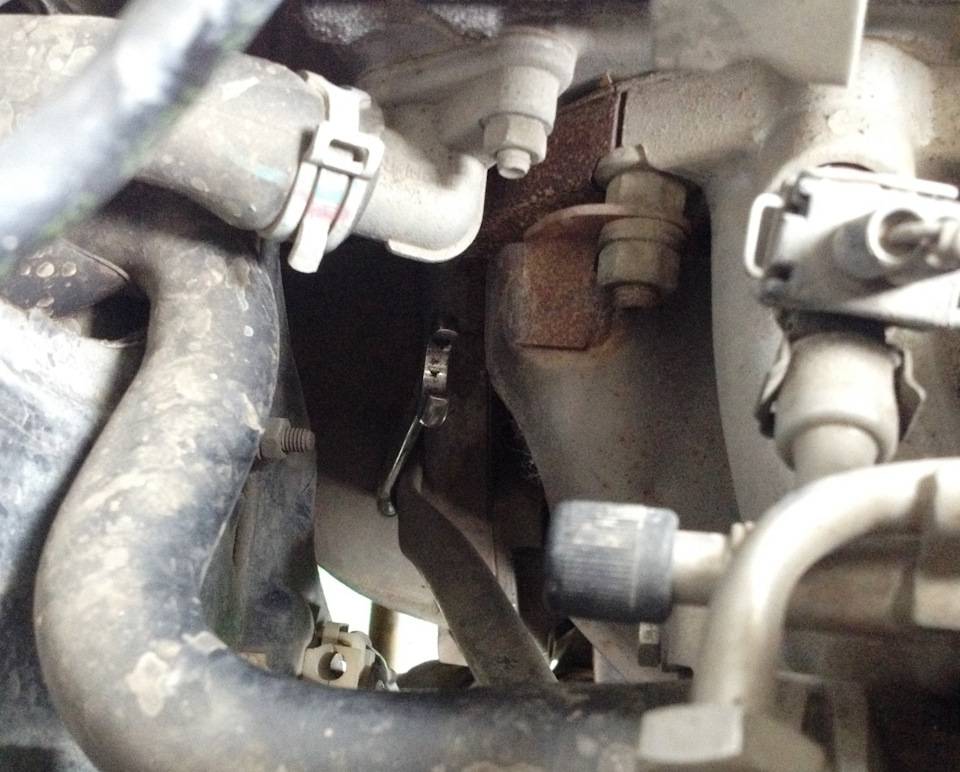

Верхний болт самый труднодоступный из трех. Но в принципе и на него ключ легко накидывался, только ход ключа получался очень маленький и крутить пришлось долго.

Когда все три болта были откручены, стартер легко пошел высовыватся из своего места.

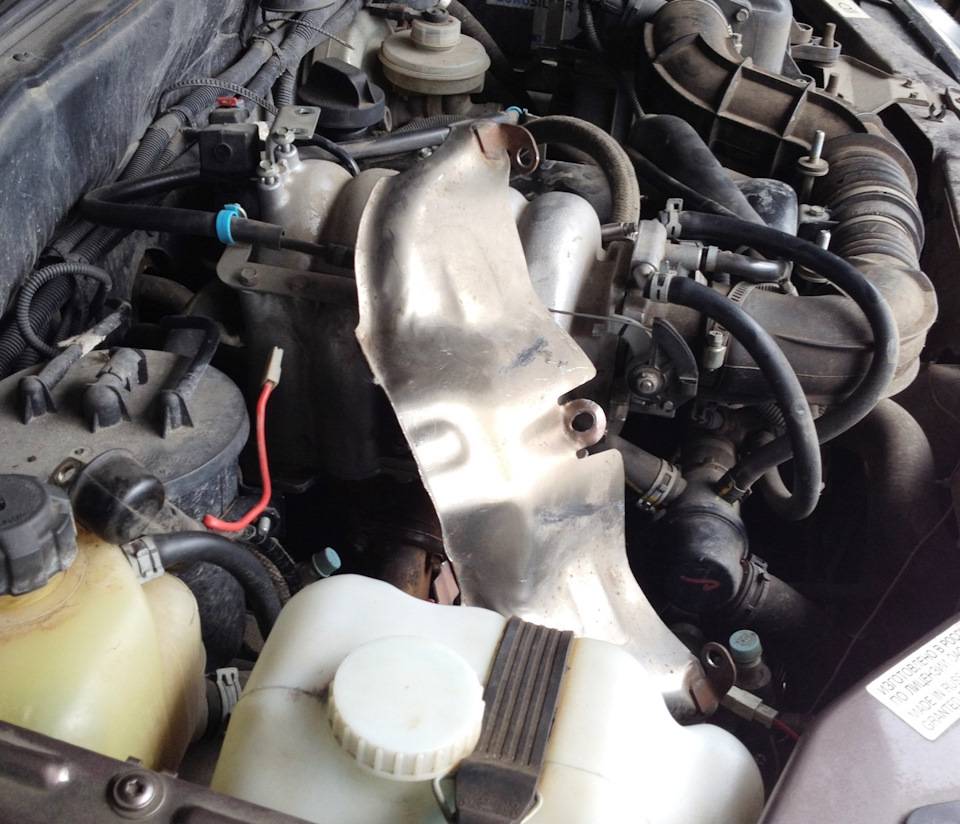

Но чтобы его вытащить оттуда, мешала защита стартера от тепла. Это такие листы металла вокруг него. Со стороны коробки стартер упирался в защиту своими выступами, в которые вкручиваются болты. В этом месте я просто отогнул защиту руками С другой стороны защита внизу крепится гайкой. Я попытался ее открутить большой трещеткой. Она не поддавалась. Тогда я чуть посильнее надавил и она вроде как провернулась. А когда я посмотрел, то увидел, что гайка и не думала отворачиваться, а просто я свернул ушко, к которому она крепилась. Правда при этом защита отогнулась и позволяла вынуть стартер и само крепление не отломалось совсем и вроде крепко держится и не дребезжит. Я все это потом так и оставил.

(Оказывается тут я был не прав. Гайка и не должна была отворачиваться, она приварена к креплению. А нужно отворачивать болт, который входит с другой стороны в эту гайку.)

Теперь уже стартер легко вытащился со своего места. Провода, подходящие к стартеру позволяют вынуть его не отсоединяя их.

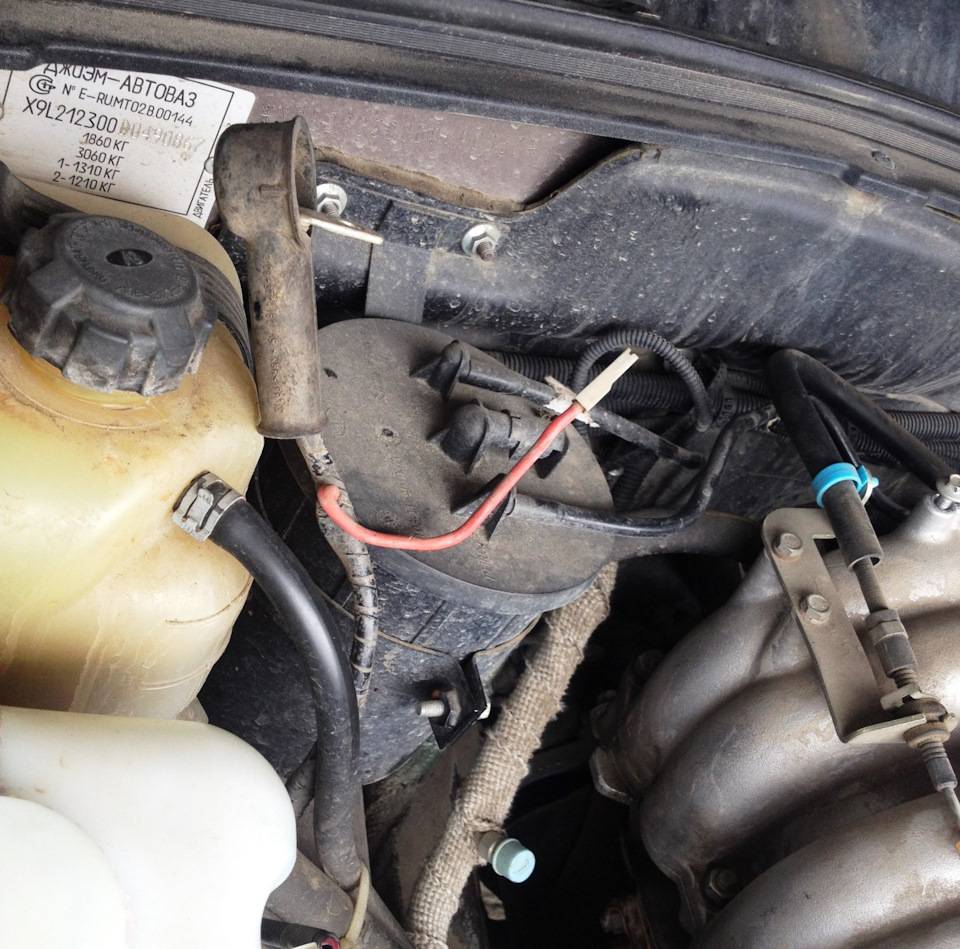

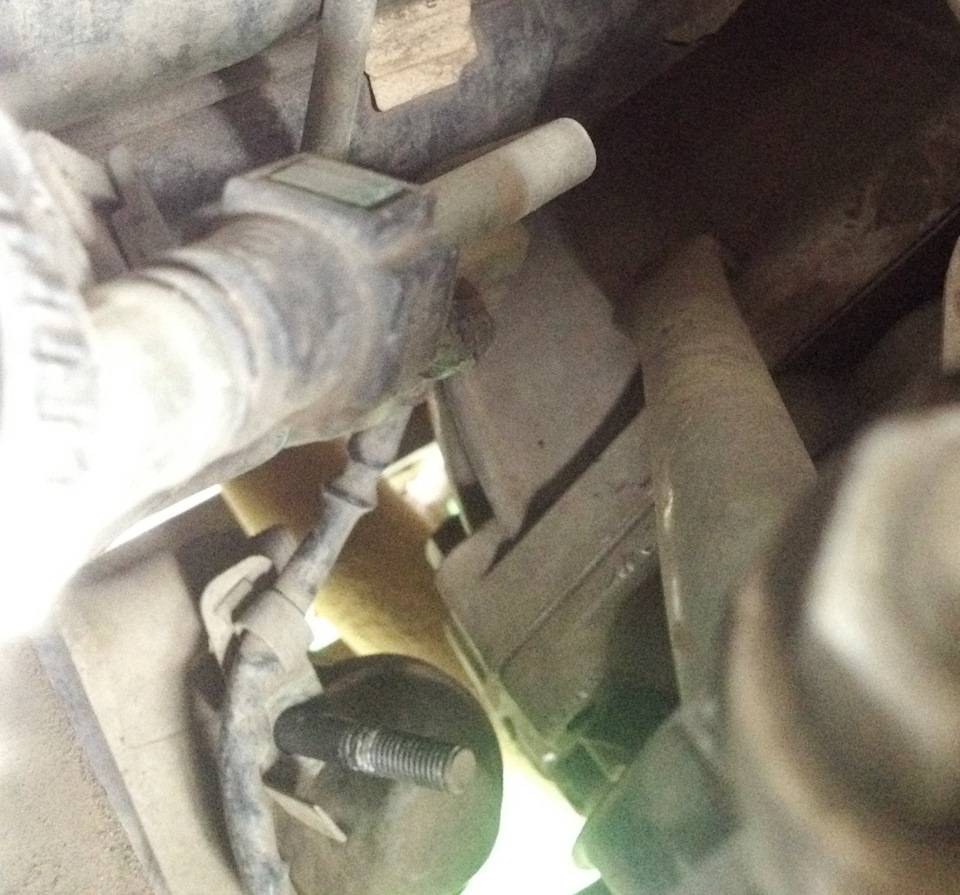

К стартеру подходят всего 2 провода. Один небольшой красный, который просто воткнут в разъем. Его спокойно отсоединяем потянув за разъем. Второй здоровый, прикручен гайкой, закрытой резиновой насадкой, открутив которую я полностью достал стартер.

Открутив с задней части стартера две гайки я рассоединил две его половинки и увидел такую картину.

Оказалось, что внутри него есть пластмассовая деталь в виде стакана с зубчиками, по которой бегают три шестеренки. Так вот она разлетелась на части и эти шестеренки поэтому не бегали по кругу и следовательно не вращали ту шестеренку, которая входит в зацепление с маховиком.

Да и та шестеренка, которая их крутит тоже потеряла один зуб, но скорее всего это из-за отлетевших пластмассовых осколков.

В данном фото отчёте подробно показано как своими руками произвести замену стартера на автомобиле Chevrolete Niva. Стоит отметить, что замена стартера довольно таки редкая необходимость. В 80% случаем стартер можно починить. В нашем случае произошла механическая поломка одной из шестернь привода стартера. Данная запчасть отдельно не продаётся, так что пришлось делать замену на новый стартер.

В процедуре замены стартера нет ничего сложного. Вполне справится самому. Из инструментов вам понадобиться:

  • Ключ трещётка и головки на 10, 12;
  • Крестообразная и плоская отвёртки;
  • Возможно понадобиться проникающая смазка типа WD-40;

Также советуем ознакомится с нашим видео о неисправностях стартера, основными возможными причинами.

Еще один способ поменять стартер на Шниве

Долго ли коротко ли, добираюсь до машины — и вправду не заводится, ключ на поворот, приборная панель загорается, лампочки весело моргают и… тишина.

Так как до дома был путь не больше 1,5 км, было принято решение дотолкать ее одной человеческой силой. Дождь идет, ветер дует, температура +3…+5, май вообщем, мимо летят лиммузины и другие машины… да только никто и не обращает внимания, можно понять народ – холодно очень.

На следующее утро мой верный друг Michael-BC, а по совместительству и штурман(мы иногда меняемся ролями) посоветовал, и вообще он всячески поддерживал меня предлагая то реле поменять местами, то ключем покрутить, то послушать что да как, прокинуть кусок провода от аккумулятора до фишки питания стартера. Было вынесено решение: на ротор стартера не подается напряжение после замыкания втягивающего реле.

На вопрос в магазине ЛАДА ДЕТАЛЬ о запчастях к оригинальному стартеру, был получен ответ о необходимости предъявления моего вышедшего из строя стартера… Хм… Подумав о том, что мой стартер последние 3 недели визжал как свинина, было принято решение приобрести новый. Так я стал счастливым обладателем «да-да оригинальный, все его берут…» КЗАТЭ 5722.3708 за 3600 руб. Ниже порядок демонтажа стартера Нива ШНИВА с кондиционером:

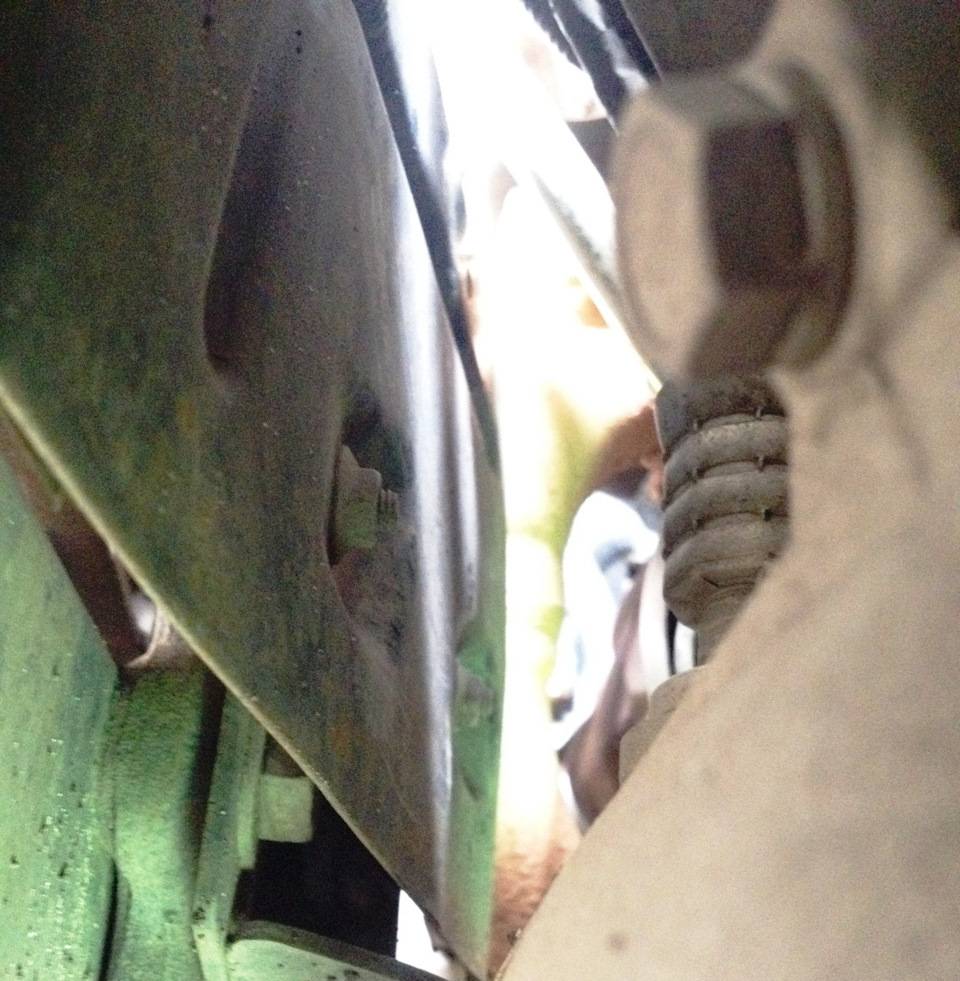

1. Стартер крепится 3-мя болтами, ложимся на спину и откручиваем нижний болт на 13 маленькой трещеткой с головкой с мини удлинителем, чтобы дважды не вставать, откручиваем второй видимый болт, тем же ключом, но уже без удлинителя.

2. Скидываем неведомую хрень с трубками на двух болтах и отводим в сторону, чтобы в образовавшееся пространство пролезла рука.

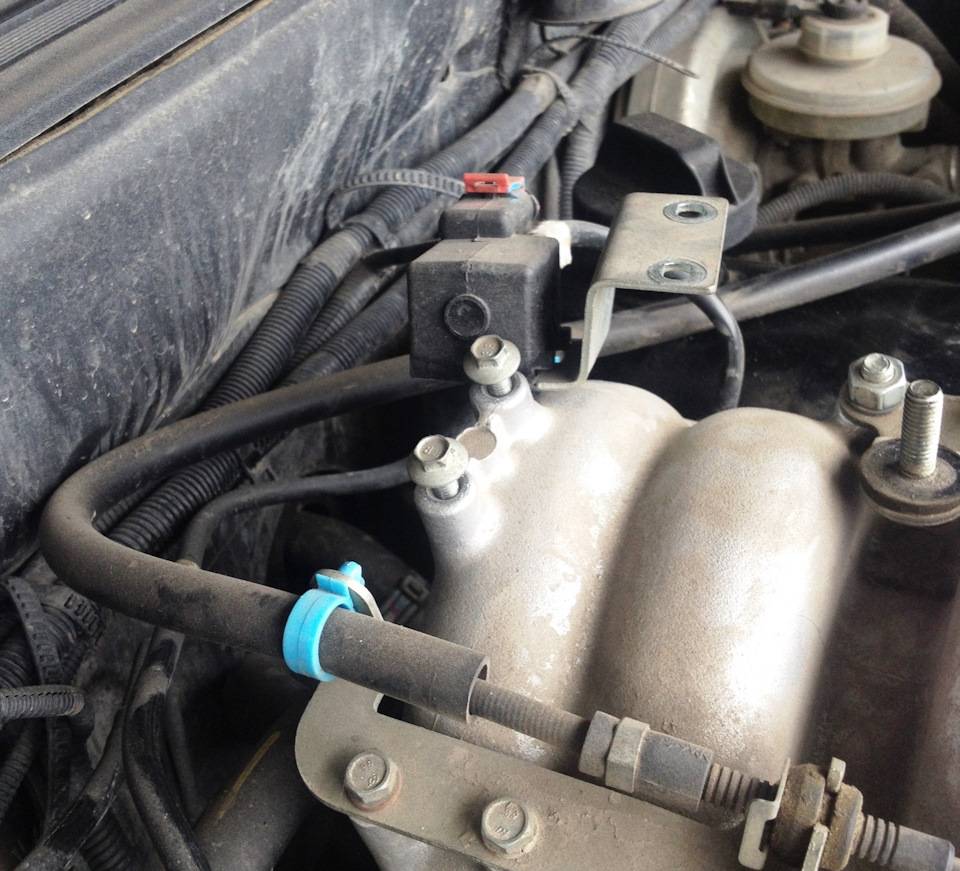

3. Откручиваем верхний болт на 13, который держит какую-то палку, которая сидит на 3-м болте стартера.

4. Наконец откручиваем верхний 3-й болт на 13 с той палкой и аккуратно вынимаем.

5. С правой стороны видим вторую хромированную палку.

6. Чтобы ее открутить снимаем левую часть пыльника, ложимся опять, и откручиваем нижний болт на 13.

7. А тут взору открывается черная железка которая защищает от грязи и воды или чего еще там компрессор кондиционера, не вставая, а для этого вы должны положить в карман отвертку крестовую, ключи на 8/10/13, откручиваем ее ключиком на 10.

8. Кстати, стартер то уже поддается и лезет наружу, не забываем скидывать минусовую клемму с аккумулятора, как я забыл, не думал, что алюминий при контакте с медью пускают такой фонтан искр.

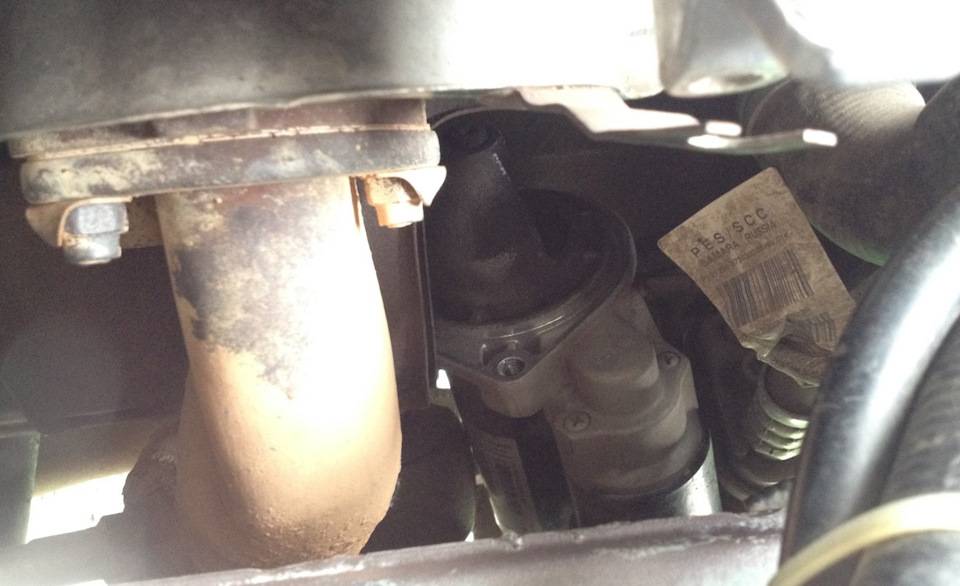

9. А вот и стартер показался, втягивающий у него сначала наверху. А чтобы его вытащить его нужно ТАМ повернуть таким образом, чтобы втягивающий оказался со стороны блока цилиндров, думаю на это у неподготовленного человека уйдет 0,3…1,5 часа времени.

10. Драный кусок жести, который разделяет холод впускного коллектора от жара выпускного не пускает бедный стартер наружу.

11. Этот драный кусок жести крепится на 5-ти, пяти, Карл, болтах и гайках под ключ на 13. Два – по краям, один слева внизу, один вместе с хромированной правой палкой мы ранее открутили, и один, самая скромная гаечка прячется глубоко по центру. В нее еще нужно попасть. Таким образом, думаю что ребятам без опыта личной жизни на ниве лучше не ездить — одно расстройство.

12. Одно дело попасть в гаечку и снять ее, не забывая про гроверы и шайбочки, другое — снять драный кусок жести, который изо всех сил цепляется за шпильку. …ука! И только монтажка и уговоры помогают справиться с проблемой. Потраченное время 0,5…1,5 часа.

13. И вот она — железяка! Бедное среднее ухо выгнулось в порыве отрыва. Отложим ее пока в сторону, есть идея.

14. Берем за стартер, его так просто не вытащить, не за хрен в автовазе получают инженеры зарплату, и сначала продвигаем его назад как на фото.

15. Потом перехватываем стартер за зад и тянем на себя.

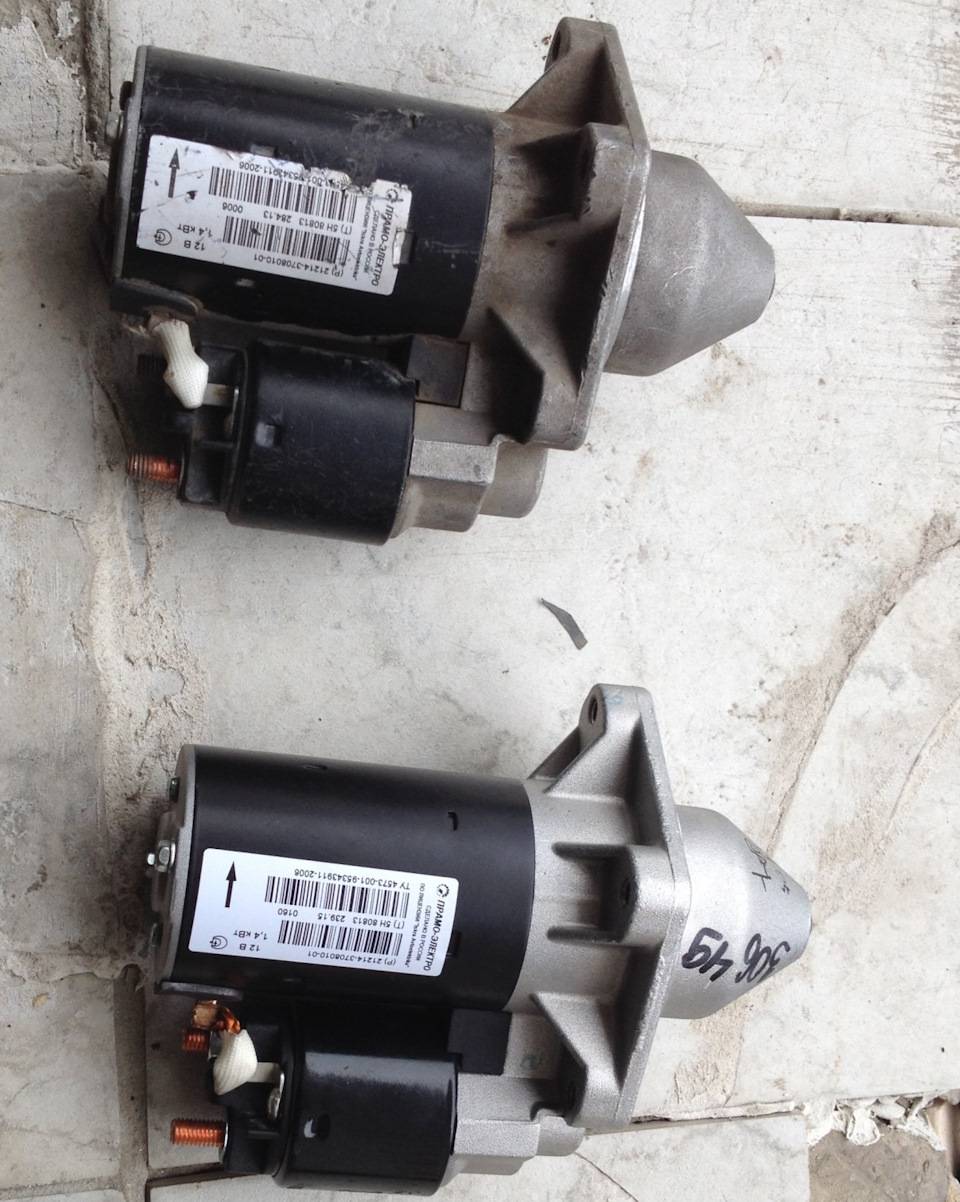

16. Вот они: слева КЗАТЭ 5722.3708, справа Iskra ПРАМО-ЭЛЕКТРО 21214-3708010-01.

17. И тут я понимаю, что какой КЗАТЭ 5722.3708 большой и точно, для него полученная таким образом дырочка оказалось слишком мала. Пытался его туда запихать, но ничего не вышло, так сказать несовместимость с ШНивой с кондиционером. Оказывается, для таких ШНив подходит только Iskra ПРАМО-ЭЛЕКТРО 21214-3708010-01, за которой я и поехал повторно в магазин. Как поехал? Отложил все в сторонку, раскачал машину, вытолкал из гаража, и при дальнейшем толкании она неплохо заводится на 3-й передаче. Был приобретён в том же магазине за 5600 руб. оригинальный Iskra ПРАМО-ЭЛЕКТРО 21214-3708010-01 с буковками 5H 80813 239.15 (на старом было 5H 80813 284.13).

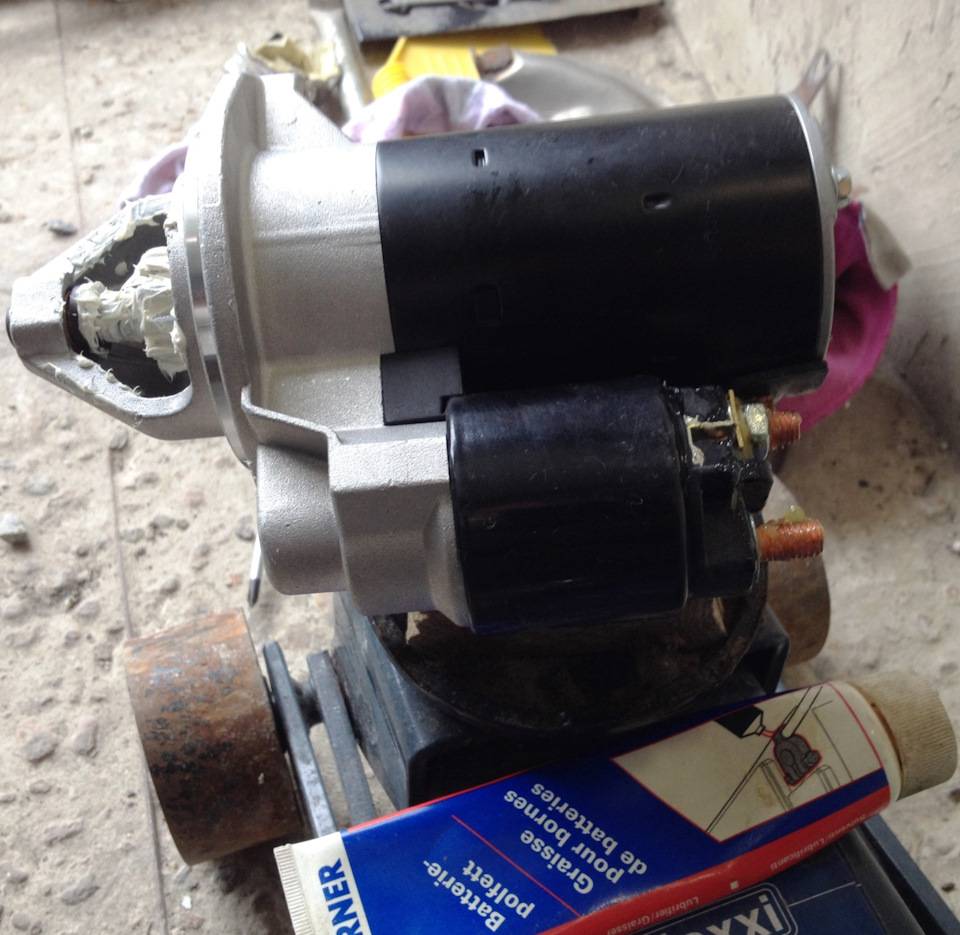

18. Новый стартер был обильно промазан всякими модными смазками.

19. А железяку я, мало ли чего от нее в будущем ожидать, ведь не в последний раз жене отдаю ключи от машины, железяку ту я чуть подпилил, дабы она более не цеплялась за так ею любимую шпильку.

Снятие и установка стартера

Перед снятием стартера обязательно отсоедините провод от минусовой клеммы аккумуляторной батареи. Если этого не сделать, то замена стартера нивы шевроле может перейти в замену электропроводки или в устройство фейерверка под капотом.

Снятие и замена детали возможна как через верх, так и через низ.

По отзывам автомобилистов наиболее удобным считается замена стартера через нижнюю часть машины. При этом обязательно нужно воспользоваться или эстакадой или смотровой канавой.

После отсоединения клемм АКБ, необходимо снять нижнюю защиту картера двигателя. Для удобства желательно воспользоваться или ключом-трещоткой или головкой с воротком. Болты крепления лучше аккуратно сложить, чтобы в момент установки не искать им замену.

При снятии стартера обязательно будет мешать распорка (штанга) впускной трубы. До момента демонтажа стартера ее необходимо снять полностью или, открутив нижний болт крепления, отвести в сторону.

Крепление стартера состоит из трех болтов, открутив которые можно вынуть стартер шевроле нива снизу двигателя. Нижний болт крепления откручивается снизу при помощи ключа с трещоткой. Доступ к нему простой, не требующий особых усилий. Оставшиеся два болта отворачиваются сверху при помощи накидных ключей, имеющих изгиб головки или головок с удлинителем с карданчиком. Самый проблемный – верхний болт, к которому нужен особый подход с изогнутым ключом. Ключ на него накидывается довольно легко, но для откручивания ход рычага мал, поэтому придется крутить довольно долго.

После откручивания всех трех гаек крепления необходимо демонтировать или отогнуть его тепловую защиту. Со стороны коробки достаточно будет просто отогнуть жестянку, а снизу необходимо будет открутить болт ее крепления. Именно болт, так как гайка защиты приварена и, при попытке ее провернуть обязательно будет сломано ухо крепления.

Затем пусковой агрегат шевроле нива можно будет осторожно вынуть с места вместе с проводами. Длины проводов хватает, чтобы аккуратно их отсоединить на снятом устройстве

Их два – один небольшой красного цвета, который можно просто вынуть с разъема аккуратно потянув на себя. Это провод, который идет от замка зажигания. Второй, большой, прикручен на гайку. Он – силовой. Его необходимо открутить и спокойно достать стартер для проверки. Этот провод имеет резиновый колпачок, защищающий крепление от грязи, который необходимо предварительно аккуратно сдвинуть не повредив. Кстати, в слабом контакте этих проводов, возможно, кроется одна из причин плохой работы стартерного механизма. Очистив их от загрязнений, смазав, полноценно затянув, можно устранить проблему плохого запуска двигателя.

Описание проблем со стартером и способы их решения на ВАЗ 21213

На Ниве большая часть компонентов достаточно надежна, не требует частого ремонта. Но существует ряд стандартных поломок свойственных рассматриваемому транспортному средству. Чаще всего стартер не крутит по следующим причинам:

Если втягивающее реле срабатывает, но стартер не вращается либо вращается очень медленно, то необходимо:

Иногда случается, что стартер вращается. Но маховик двигателя при этом остается неподвижным. Возможно, причина кроется в пробуксовке муфты. Для определения точной причины, ремонта понадобится снять стартер и проверить его на стендер. Решается проблема только заменой муфты. Иногда возникают посторонние шумы при вращении стартера. Причины тому могут быть следующие:

Для решения большинства проблем, возникающих в процессе эксплуатации, понадобится обязательно снять стартер. Процедура таковая может потребовать демонтажа инжектора. Проверка на стенде не займет много времени. Но позволит установить точную причину неисправности. Существует широкий перечень поломок. Обычно возникают они на автомобилях с пробегом более нескольких десятков тысяч километров.

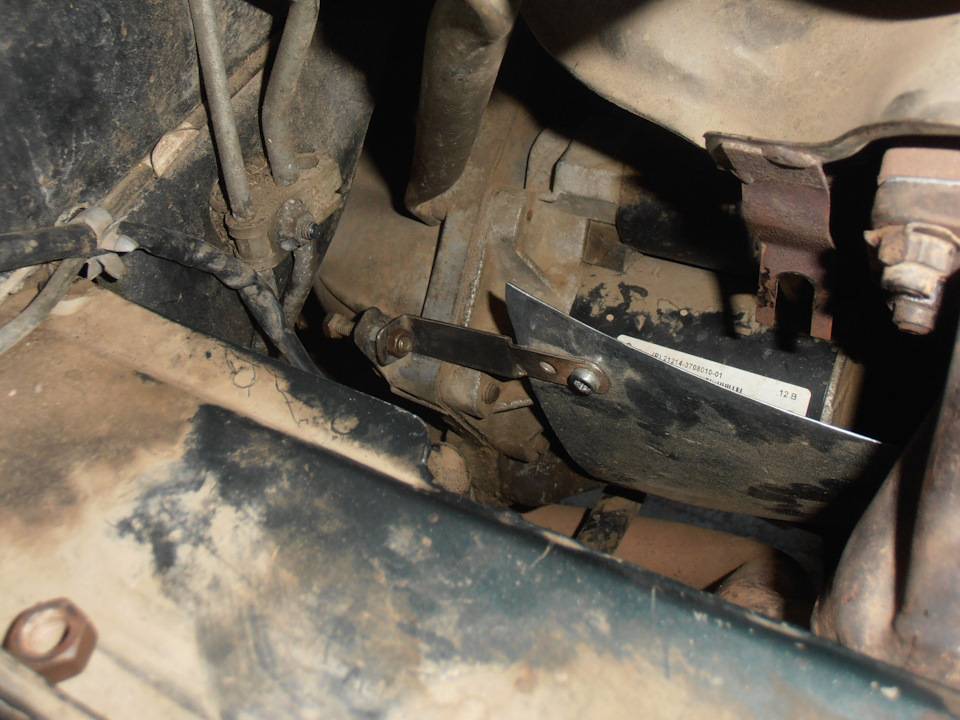

Зачем нужна защита стартера на Нива Шевроле

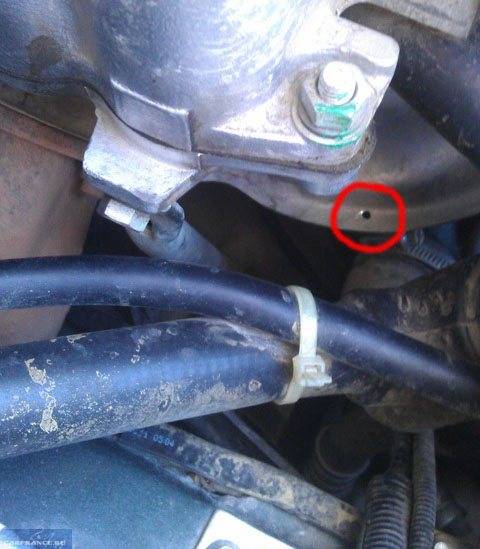

Видимо инженеры думали, что тепловая защита стартера должна напоминать о себе, поэтому сделали такое недолговечное крепление. Из-за того, что защита слетает с проушины появляется противное дребезжание.

Компоновка навесного оборудования под капотом Нивы явно адаптировалась под формы колёсных арок, поэтому некоторые узлы остались вне зоны досягаемости. Стартер, в том числе. Сверху над ним нависает выпускной коллектор, снизу он прикрыт брызговиком и защитой переднего моста и зажат между опорной подушкой двигателя и помпой.

Смекалка + пружина = русское ноу-хау!

Щиток крепится на двух гайках и представляет собой штампованный по форме стартера кожух. Его задача — оберегать от перегрева стартер , поскольку в инжекторных моторах с катализатором температура выпускного коллектора на порядок выше, чем у карбюраторных.

Опасность езды без защиты стартера

Опасность езды без защитного щитка в том, что при высоких нагрузках и в сложных условиях работы стартер может критически перегреться, что приведёт к оплавлению или растрескиванию пластиковых деталей , изоляции на обмотках, а также выгоранию изоляции на проводах, которые питают и управляют стартером.

Это интересно: Подбор амортизаторов Каяба по марке авто

В результате это может привести не только к выходу стартера из строя, но и замыканию проводов, тогда придётся познакомиться с принципом работы огнетушителя. Основная проблема со щитком в том, что проушины крепления зафиксированы двумя точками точечной сварки. Через год-два эксплуатации они неминуемо отваливаются от вибрации и кожух начинает тарахтеть и звенеть, что мало кому по душе. Привет инженерам, а теперь снимаем защиту стартера на Ниве Шевроле.

Chevrolet Niva LC › Бортжурнал › Замена стартера (авто с кондиционером)

Накатал с Божьей помощью чуть более 170 тыс.км и при очередной заводке авто услышал некое подобие визга Касперского ранних версий (возглас испугавшейся хрюшки для тек, кто не знает =)). И так стало происходить с завидной постоянностью.Посоветовавшись, приговорили стартер — не сразу выходит из зацепления. В сервисе за процедуру замены запросили кило-рубль (1000р). ***После проделанной операции осознал, что сам дешевле бы не сделал***Пошёл покупать без какой-либо доли сомнений КЗАТЭ (он же КАТЭК). Почему-то думал, что именно он должен был стоять на авто.На подвиги сподвиг комментарии к вот этой www.drive2.ru/l/464844929995112589/ записи, что всё откручивается и вкручивается, снимается и вставляется без особых проблем при вывернутых до упора вправо колесах. Защитного экрана у меня тоже нет! ))

При откручивании очень помог набор инструмента на 82 предмета:

Наполнение у всех подобных одинаковое, разница в компоновке чемодана.Использовались обе трещотки и все удлиннители и карданы для них, чтобы можно было добраться до нижних болтов и «накидной на 13» для верхнего болта.

Снял «-» с аккумулятора.Открутил болты, чуть опустил, чтобы удобнее было открутить провода:

Вытащил сие чудо вниз: действительно протискивается между деталями подвески ))А теперь сравниваем…

Не очень удачный ракурс: родной стартер ближе к телефону, из-за этого его размер чуть преувеличен. В реальности он ощутимо меньше — и в длине короче и диаметром поменьше.

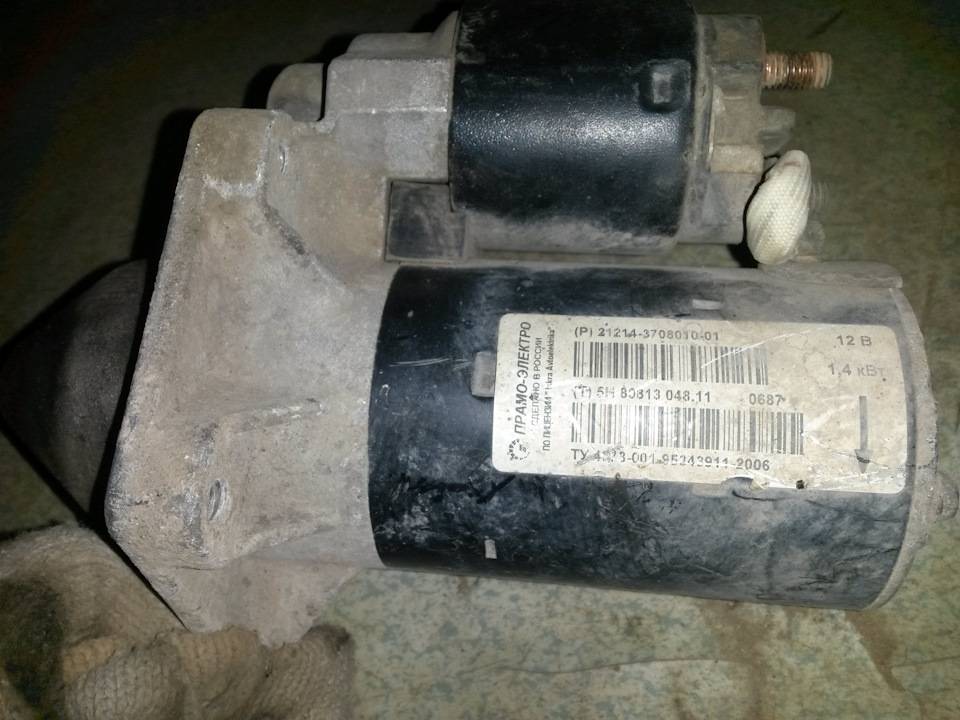

Вот он — родной (поближе):

Полный размерПрамо

Для справки, мощностные характеристики: Прамо — 1,4 кВт, КЗАТЭ — 1,55 кВт.

Устанавливаем новое чудо в той же последовательности и … ничего не получается. Т.к. новый КЗАТЭ больше — не лезет ни с какой стороны.Пришлось спускать (откручивать) штаны =)

В итоге новый стартер на месте, крутит вроде как помощнее старого, но более долго. Визг пропал))Не ломайтесь! Всех благословений!

Рекомендации по эксплуатации стартера

Чтобы ваш стартер прослужил дольше, нужно соблюдать несколько простых рекомендаций:

  1. Если вы включаете мотор, то делать это следует не дольше, чем на 15-20 секунд, а повторять не раньше, чем через 25-30 секунд. Если после трех раз двигатель не запустился, нужно проверить систему зажигания и питания. При обнаружении таких неисправностей необходимо устранить.
  2. Не используйте стартер для передвижения автомобиля. Это дает большую нагрузку на пусковой механизм.
  3. Если вы удачно запустили двигатель, отключите стартер, так как может заклинить обгонная муфта от частых вращений шестерни привода пускового механизма маховиком.

Тот, кто уже хотя бы один раз снял и установил на место стартер, делать это второй раз вряд ли захочет. Работа это хоть и несложная, однако требует много сил, а иногда и средств. Придерживайтесь этих простых правил, чтобы избежать подобных поломок.

Полезные советы замене стартера на Chevrolet Niva

В данном фото отчёте подробно показано как своими руками произвести замену стартера на автомобиле Chevrolet Niva. Стоит отметить, что замена стартера довольно-таки редкая необходимость. В 80% случаев стартер можно починить. В нашем случае произошла механическая поломка одной из шестерен привода стартера. Данная запчасть отдельно не продаётся, так что пришлось делать замену на новый стартер.

Какой стартер подойдет для замены на Шевроле Ниву

На автомобиль ВАЗ 2123 “Шевроле Нива”, выпускаемого с 1998 года, устанавливалось 3 вида стартеров, по факту взаимозаменяемые. В зависимости от того, какой мощности АКБ установлен и в каком климате эксплуатируется автомобиль, можно выбрать менее и более мощный стартер.

НазваниеАртикулНоминальная мощность, кВтПусковая мощность, кВтЦена руб.
БАТЭ2107-3708010-011.20.96140
КЗАТЭ21213-3708010-001.5515120
ПРАМО21214-3708010-011.416620

Если стоимость устанавливаемых стартеров как правило выше 5 тысяч рублей, то аналоги можно приобрести значительно дешевле. Например, STARTVOLT (LSt 0101) — 3700 р. или Krauf (STB0139RD) — 3820 р.

Какие инструменты нужны для замены стартера на Шевроле Нива

В процедуре замены стартера нет ничего сложного. Вполне справиться самому. Из инструментов вам понадобится:

  • Ключ трещётка и головки на 10, 12;
  • Крестообразная и плоская отвёртки;
  • Возможно понадобиться проникающая смазка типа WD-40;

Также советуем ознакомиться с нашим видео о неисправностях стартера, основными возможными причинами.


1. Перед тем как приступить к замене стартера, я отсоединил аккумулятор. Сначала я снял всю нижнюю защиту двигателя.

2. Стартер крепится тремя болтами. После того как они будут откручены, его можно вытащить снизу двигателя, только этому будет мешать штанга. Поэтому я ее сразу открутил.

Сначала гайку снизу.


3. Потом болт сверху.


4. Теперь можно откручивать стартер. К нижнему болту достаточно свободный доступ снизу. Его я откручивал маленькой трещеткой.


5. Остальные два болта я откручивал сверху. Вот так выглядит стартер сверху.


6. Здесь я уже пользовался накидным ключом. У ключа как раз накидная часть немного загнута, а иначе бы к этим болтам было бы не подлезть. Средний болт тоже более-менее доступен.


7. Верхний болт самый труднодоступный из трех. Но в принципе и на него ключ легко накидывался, только ход ключа получался очень маленький и крутить пришлось долго.


8. Когда все три болта были откручены, стартер легко начал выходить из своего места.

9. Но чтобы его вытащить оттуда, мешала защита стартера от тепла. Это такие листы металла вокруг него. Со стороны коробки стартер упирался в защиту своими выступами, в которые вкручиваются болты. В этом месте я просто отогнул защиту руками С другой стороны защита внизу крепится гайкой. Я попытался ее открутить большой трещоткой. Она не поддавалась. Тогда я чуть посильнее надавил и она вроде как провернулась. А когда я посмотрел, то увидел, что гайка и не думала отворачиваться, а просто я свернул ушко, к которому она крепилась. Правда при этом защита отогнулась и позволяла вынуть стартер и само крепление не отломалось совсем и вроде крепко держится и не дребезжит. Я все это потом так и оставил.

(Оказывается тут я был не прав. Гайка и не должна была отворачиваться, она приварена к креплению. А нужно отворачивать болт, который входит с другой стороны в эту гайку.)


10. Теперь уже стартер легко вытащился со своего места. Провода, подходящие к стартеру позволяют вынуть его не отсоединяя их.


11. К стартеру подходят всего 2 провода. Один небольшой красный, который просто воткнут в разъем. Его спокойно отсоединяем потянув за разъем. Второй здоровый, прикручен гайкой, закрытой резиновой насадкой, открутив которую я полностью достал стартер.


12. Открутив с задней части стартера две гайки я рассоединил две его половинки и увидел такую картину.


13. Оказалось, что внутри него есть пластмассовая деталь в виде стакана с зубчиками, по которой бегают три шестеренки. Так вот она разлетелась на части и эти шестеренки поэтому не бегали по кругу и следовательно не вращали ту шестеренку, которая входит в зацепление с маховиком.


14. Да и та шестеренка, которая их крутит тоже потеряла один зуб, но скорее всего это из-за отлетевших пластмассовых осколков.

Нива: Стартер — Ремонт и тюнинг Шевроле

18.06.2015 | Chevrolet Niva 2009 / Электрика

 Особенности конструкции

Стартер типа 5722.3708 (рис. 1) представляет собой электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле.

Крышки 2, 6 и корпус 3 статора стянуты двумя шпильками. Вал якоря 23 вращается в двух металлокерамических вкладышах, установленных в крышке 2 и опоре 21. В корпусе статора закреплены четыре постоянных магнита 22.

Техническая характеристика стартера

Номинальная мощность, кВ

1,55

Потребляемая сила тока при максимальной мощности, А, не более

375

Потребляемая сила тока в заторможенном состоянии, А, не более

700

Потребляемая сила тока на холостом ходу, А, не более

ПОЛЕЗНЫЕ СОВЕТЫ

Чтобы избежать многих неисправностей стартера, при его эксплуатации соблюдайте ряд простых правил.

При пуске двигателя включайте стартер не более чем на 10–15 с и повторно – через 20–30 с. Непрерывная длительная работа стартера может привести к перегреву обмоток якоря и статора. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания.

После пуска двигателя немедленно выключайте стартер, так как длительное вращение шестерни привода маховиком может привести к заклиниванию обгонной муфты стартера.

Не допускается передвигать автомобиль при помощи стартера. Это вызывает его значительную перегрузку и повреждение.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Выверните болт нижнего крепления задней распорки впускной трубы и отведите распорку в сторону.

4. Аккуратно, чтобы не перекрутить провода, снимите стартер.

5. Отсоедините колодку с проводом от клеммы тягового реле.

6. Сдвиньте защитный чехол,…

7. …отверните гайку крепления и снимите провод с контактного болта тягового реле стартера.

8. Снимите стартер с автомобиля.

9. Устанавливайте стартер в порядке, обратном снятию.

Разборка, дефектовка  и сборка стартера

1. Снимите стартер с автомобиля.

2. Отверните гайку и…

4. Выверните два болта крепления тягового реле и…

5. …снимите реле

Обратите внимание на прокладку, не забудьте установить ее при сборке

6. Выньте якорь тягового реле, приподняв его вверх, чтобы петля якоря снялась с рычага.

8. Снимите крышку со стороны привода с редуктором и приводом в сборе.

10. …выньте редуктор с приводом из крышки.

11. Снимите уплотнитель с рычага привода. Поврежденный или сильно изношенный уплотнитель замените.

12. Снимите с осей водила три планетарные шестерни редуктора. Осмотрите шестерни, в случае повреждения их зубьев замените шестерни.

13. Сбейте ограничительное кольцо со стопорного кольца с помощью подходящей оправки.

15. …поддев отверткой…

16. …снимите стопорное кольцо, а затем ограничительное.

17. Снимите привод в сборе с рычагом.

18. Снимите стопорное кольцо с рычага.

19. Снимите рычаг с поводковым кольцом и шайбой.

21. Снимите шайбу и опору вала.

23. Снимите центральную шестерню с вала якоря.

25. Выньте две стяжные шпильки.

26. Подденьте отверткой и…

27. …снимите опору вала якоря.

29. Выньте якорь в сборе со щеткодержателем из корпуса статора.

 30. Отогните фиксаторы пружин щеток и…

31. …выньте пружины.

32. Снимите с вала якоря заднюю крышку в сборе со щеткодержателем.

34. Осмотрите щеткодержатель. Проверьте легкость перемещения щеток в направляющих щеткодержателя. Они должны перемещаться без заедания, а сам щеткодержатель не должен иметь повреждений.

35. Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на массу.

36. Проверьте, нет ли замыканий между секциями обмотки якоря или пластинами коллектора, нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора.

37. Выверните два винта и…

39. Снимите клеммы щеток и…

40. …извлеките щетки.

41. Снимите соединительную шину.

42. Осмотрите соединительную шину. При необходимости замените ее.

43. Собирайте стартер в обратной последовательности. Перед сборкой смажьте зубья шестерни привода моторным маслом, винтовые шлицы вала привода, зубья шестерни с внутренним зацеплением, планетарные шестерни и шлицы вала ротора – консистентной смазкой (ЦИАТИМ-201, -202, -203 или Литол-24).

Итак, где же находится реле стартера в автомобиле Нива Шевроле

С левой стороны от рулевой колонки под панелью приборов расположено наше устройство.

Так как это неразъемный механизм, то отремонтировать его не удастся. Он ломается по нескольким причинам:

контакты сгорели, вышли из обмотки или износились;

разрушились детали внутри этого механизма.

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;

если стартер работает, но мотор не запускается;

если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Классический стартер ВАЗ 2131 – это электрический двигатель с помтоянным током, мощность которого составляет 0,5-2кВт. Впуск и отключение осуществляет система пуска, которая представляет собой втягивающее реле. Также в стартере функционирует обгонная муфта с шестерней. Проявление основных дефектов и неисправностей стартерной установки можно услышать на слух, например: слышно как он щелкает.

Перед началом диагностических и ремонтных работ необходимо точно убедиться, что именно стартер вышел из строя. Практика показывает, что около 20% жалоб на стартер оказываются. Мощный источник тока и достаточно мощный управляющий сигнал являются обязательными условиями для запуска стартера.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

В Бензиновых двигателях с инжектором устанавливаются изделия, пусковой ток которых примерно равен 150-300 А. Стартеры для дизельных двигателей должны обладать вдвое большим пусковым током.

Алгоритм проверки стартерной установки

  • В первую очередь осуществляется проверка напряжения выходных клемм аккумуляторной батареи, которое должно составлять более В. Если полученные показания оказались меньше нормы, то следует произвести зарядку аккумулятора или его замену. При нормальном заряде аккумулятора, необходимо произвести замер напряжения, когда ключ зажигания находится в положении «Пуск». Большое снижения напряжения аккумуляторной батареи, свыше 2-2,5 В, говорит о том, что или АКБ не способен выдать требуемый ток, или стартерная установка вышла из строя. Для точного определения неисправной детали вам необходимо установить 100% рабочий аккумулятор и попробовать запустить автомобиль. Если запуск не происходит – значит, дело в стартере.
  • Если резкое снижение напряжения на выходных клеммах АКБ отсутствует, значит необходимо произвести замер напряжения на корпусе двигателя и выходной клеммы, расположенной на втягивающем реле. Если элементы, образующие силовую цепь, окислились или обгарели, показатель напряжения окажется намного меньше напряжения аккумулятора. В данном случае необходимо найти окислившиеся элементы. Если значительные потери напряжения отсутствуют, то необходимо осуществить подачу напряжения, с помощью временного проводника, сечение которого более 1-1,15 мм 2 , на втягивающее реле от «плюса» аккумуляторной батареи. Стоит быть внимательным, в некоторых случаях искрение может привести к взрыву АКБ. Если стартерная установка начала свое нормальное функционирование, значит, неисправность кроется в цепи управления. Отсутствие признаков жизни стартера в данном случае свидетельствует о его неисправности.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
