Устанавливаем бортовой компьютер на Ниву Шевроле своими руками: все шаги

Для чего нужен бортовой компьютер?

А нужен ли он вообще?

Ответ на этот вопрос аналогичен ответу о том, а нужно ли возить в машине аптечку, огнетушитель, набор ключей.

Технологии не стоят на месте и с каждым днем появляется все больше машин, оборудованных бортовыми компьютерами. Продукция российского автомобильного производства также начала двигаться в этом направлении. Все чаще стали сходить с конвейера автомобили с большим количеством электроники. В результате, водителю стало сложнее управляться с ней. И тут на помощь приходят бортовые компьютеры.

Программирование сроков техобслуживания, звуковое и визуальное оповещение водителя (опасный перегрев двигателя, превышение порога скорости…), прогрев свечей, прогноз пробега на остатке топлива – это далеко не весь список функций бортового компьютера.

Если в Вашем автомобиле не установлен бортовой компьютер, то его можно купить в магазине.

Автозапчасти для иномарок, ремонт авто

В наши дни, ни один автомобиль не обходится без аудиосистемы. К сожалению, в Шевроле Нива штатная аудиосистема если она предусмотрена комплектациейну, скажем, не особо хороша ; Так я был снять магнитолу шевроле нива огорчен качеством воспроизведения с первых минут после первого включения магнитолы.

Было полное ощущение, будто я не музыку слушаю, а по телефону по громкой связи с кем-то разговариваю. К этой проблеме нужно подходить, само собой, комплексно, но, как говориться, «Мы полагаем, а оклад располагает». Достаем из коробки установочные провода от магнитолы, соединяем их с проводами аудиоподготовки, перематываем место соединения изолентой для предотвращения попадания влаги и надежности соединениясобственно вариант подключения только 1по другому их и не вставишь, удобно сделана «защита снять магнитолу шевроле нива дурака» специально для людей далеких от «дел электронных»: Начинаем разбирать магнитолу: Устанавливаем «шахту» в посадочное место, вынимаем провода, загибаем отверткой язычки снять магнитолу шевроле нива и сверху для закрепления на месте: Подсоединяем провода к магнитоле, вставляем магнитолу в установочную шахту, устанавливаем рамку, панель, с магнитолой закончили… 7.

Таким образом на магнитолу подается питание по желтому и красному проводу, становится возможным ее включить. После включения магнитолы появляется напряжение на синем проводе питание антенны.

После выключения зажигания питание на катушке реле остается с синего провода, то есть магнитола может работать снять магнитолу шевроле нива заглушенном двигателе сколько угодно! После выключения магнитолы реле отключается, и включить магнитолу можно будет только при следующем включении зажигания.

Однако этот вариант будет не совсем правильный, потому что это не только некрасиво, но и крайне ненадежно. Места соединения проводов, особенно, снять магнитолу шевроле нива вы выполняете работу зимой, облегают недостаточно хорошо, так что в этих местах может возникнуть короткое замыкание.

Если же вы все же прибегли к этому методу, то вместо изоляционной ленты используйте термоусадочную трубку или специализированные зажимные клеммы. Стоит один раз научиться как правильно это делать, как в другой раз вы произведете установку за пять минут. При установке рекомендуется придерживаться определенных стандартов, которые отмечены в мануале, прилагаемой снять магнитолу шевроле нива магнитоле.

Так же магнитолы прилагаются в комплекте с рамками. Рамка закрепляется к панели консоли автомобиля.

1 Что необходимо знать о бортовых компьютерах?

Перед тем, как начать обзор наиболее функциональных бортовых устройств для Шеви Нива, следует обозначить разницу между маршрутным и бортовым компьютером, так как многие автолюбители полагают, что это одно и тоже. На самом деле, бортовой компьютер обладает большим набором функций, чем простой «маршрутник». В обязанности последнего, входит лишь обозначение параметров работы и вывод отдельных показателей, таких как средняя скорость, остаточный пробег, оптимальный расход топлива и т.д. Что касается бортового компьютера, то в его функции помимо вывода различных показателей также входит расшифровка кодов ошибок блока управления, корректировка работы двигателя и считывания показаний со всех датчиков в системе двигателя.

Бортовые устройства для Шеви Нива

Как перезагрузить компьютер Chevrolet 2005 года

от Katebo

Вы можете перезагрузить компьютер на Chevy 2005 года прямо из домашнего гаража, сэкономив время и деньги. На приборной панели Chevy загораются сигнальные лампы, информируя вас о состоянии различных систем автомобиля. Они также сообщают вам, когда автомобиль нуждается в обслуживании. После того, как вы отремонтируете автомобиль, вам или вашему механику потребуется перезагрузить компьютер бортовой диагностики, чтобы сигнальные лампы погасли.

Шаг 1

Откройте капот вашего Chevy и найдите отрицательную клемму аккумулятора. На этой клемме находится зажим, к которому прикреплена гайка. Ослабьте гайку с помощью торцевого ключа. Снимите зажим с отрицательной клеммы и следите за тем, чтобы он не касался положительной стороны аккумулятора.

Шаг 2

Подождите 30 минут, затем снова установите отрицательный зажим аккумулятора на отрицательный полюс аккумулятора. Затяните гайку торцевым ключом.

Вставьте ключ в замок зажигания и запустите двигатель.Осмотрите приборную панель, чтобы убедиться, что все сигнальные лампы выключены. Это означает, что компьютер был перезагружен.

Популярные бортовые устройства

Если вы решили поставить БК на автомобиль Шеви Нива, для начала следует определиться с выбором. Ниже приведены наиболее популярные модели девайсов.

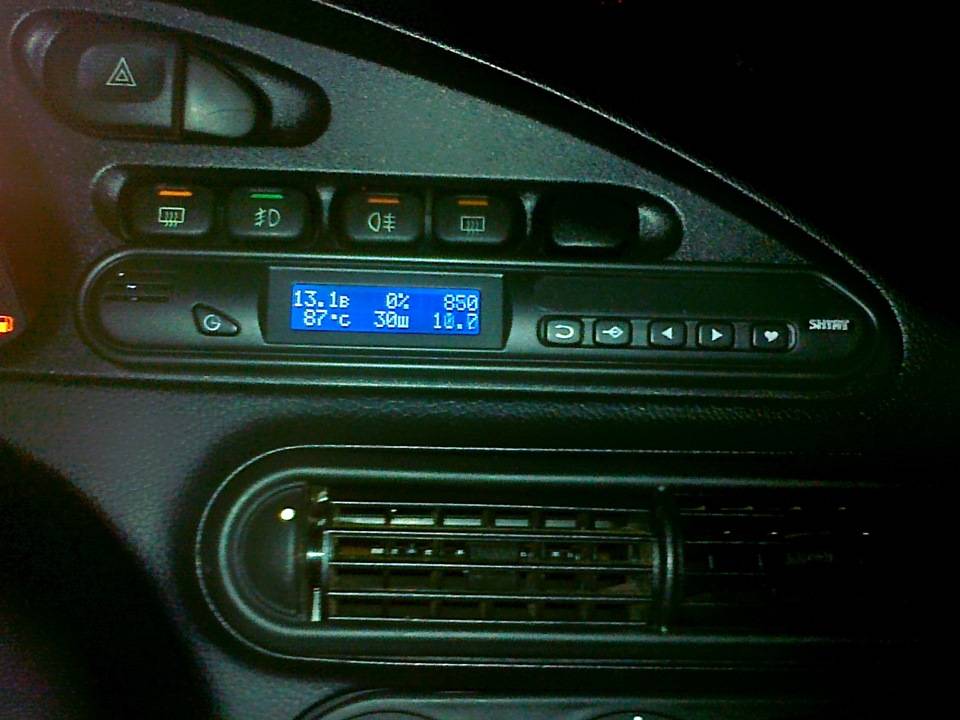

БК в центральной консоли Нивы

Штат «Matrix»

Данная модель считается одной из самых ходовых. На отечественные внедорожники этот девайс ставится вместо управляющего модуля контрольных индикаторов, а функции этого модуля впоследствии будет выполнять сам БК. Устройство характеризуется наличием энергонезависимой памяти, благодаря чему девайс может сохранять все необходимые данные даже если будет отключена АКБ.

Основные функции Matrix:

  • устройство позволяет определять средний и оптимальный расход горючего;
  • опция контроля качества используемого горючего, а также его расхода;
  • корректировка расчета пробега;
  • выставление необходимых пороговых значений для активации охладительной системы;
  • контролирование расхода воздушного потока, а также положения заслонки дросселя;
  • предупреждение водителя о перегреве силового агрегата, состоянии АКБ, а также уровня напряжения в бортовой сети;
  • предупреждение водителя о необходимости замены расходных материалов — свечей зажигания, моторной и трансмиссионной жидкости, воздушного фильтрующего элемента и прочих компонентов (автор видео — Петр Подсевной).

Prestige

В данном случае речь идет о модели Prestige V55-01. Как показывает практика, эта модуль БК для Нива — сравнительно неплохой вариант, девайс фиксируется на центральной консоли. Следует отметить, что устройство совместимо с многими видами ЭБУ, то есть по сути, оно является универсальным. В случае с автомобилями Нива Шевроле, установка этой модели актуальная на транспортные средства, выпущенные до 2009 года. Более поздние модели оснащаются другими блоками управления, с которыми эта модель несовместима.

Multitronics

В этом случае хотелось бы выделить модель С-570. Этот БК является маршрутным, по крайней мере, так заявил производитель, но по факту такой компьютер представляет собой полноценный диагностический девайс, обладающий большими возможностями. Устройство оснащается экраном, на котором высвечиваются данные об основных параметрах функционирования силового агрегата. В частности, это таксометр, определяющий пробег авто на определенном участке, эконометр, позволяющий выбрать оптимальный режим для экономии топлива, а также опция контроля качества горючего (автор видео — Sergei Chekhonin).

Предназначение и разновидности бортового компьютера

Изначально предполагалось, что такие компьютеры могут устанавливать на свой автомобиль те владельцы, которые хотят таким способом усовершенствовать своё авто. Но, по отзывам в сети видно, что установка БК не зависит от класса и стоимости машины. Если такой системы нет даже в машине иностранного производства (относится к более старым моделям), то их владельцы всё равно посещают станции ТО с тем, чтобы установить прибор на свою машину. Это же касается и владельцев Нивы Шевроле.

Бортовой компьютер на Нива Шевроле

Монтаж БК производится по той причине, что многим водителям не является достаточным получение информации об авто от спидометра, тахометра, а также контрольных лампочек. Некоторым хочется при установке БК просто проверить скорость разгона машины до сотни километров, а некоторым узнать, например, под каким давлением впрыскивается топливо в камеру сгорания. Независимо от причины, установка бортового компьютера на Ниву сегодня широко распространённое явление.

Поручать работы по монтажу такого оборудования следует только мастеру. Устанавливаться компьютер может на протяжении разного времени. Тут всё зависит от модели авто. Например, на Ниву Шевроле его можно установить на протяжении получаса, а на ВАЗ-2114 — за 10 минут. Если это будет машина иностранного производства, которая изначально не оборудована бортовым компьютером, то процесс монтажа может занять длительное время.

Multitronics C-570 (маршрутный компьютер)

Комплект Multitronics C-570

Производится это оборудование в России. Оно совместимо с некоторыми контролерами, которые уже есть в Нива Шевроле. БК считается самым продвинутым из тех, которые могут устанавливаться на отечественные автомобили. Дисплей цветной. На нём отлично видно информацию о разных параметрах мотора

Она может отображаться также и в графиках, что особо важно при диагностировании машины и её узлов

Также прибор может работать и с другими системами, например парктроником, таксометром, эконометром. Может вести контроль и за качеством топлива.

Установленный маршрутный бортовой компьютер Multitronics C-570

Если водителю захочется при движении, например в пробке, включить в ручном режиме вентилятор охлаждения, то сделать это он может также при помощи БК. Когда ему потребуется узнать температуру воздуха во впускном коллекторе, то сделать это он может тоже при помощи компьютера.

Видео обзор бортового компьютера Multitronics CL-570

Компьютер Prestige-V55-01

Комплект Prestige V55-01

Производство – Россия. Часто используется во всех моделях отечественных авто. Крепить его можно на ветровое стекло или на торпедо при помощи подставки. Также прибор может производиться в других версиях, что позволяет его устанавливать на иномарки.

Устройство имеет обычный набор функций. Например, он может рассчитать длительность поездки или её стоимость (тариф должен водиться водителем). Прибор может расшифровать коды ЭСУД, проверить температуру жидкости в системе охлаждения, положение заслонки дросселя и произвести другие операции. Также при помощи прибора можно определить качество топлива.

Установленный бортовой компьютер Prestige V55-01

Видео обзор бортового компьютера Prestige-V55-01

Компьютер БК-09

Установленный бортовой компьютер БК-09

Сделан в РФ. Устанавливается на панель приборов вместо блока ламп. Может показывать положение заслонки дросселя и температуру жидкости в системе охлаждения. Все коды ошибок выводятся на дисплей. Расшифровывать их устройство может голосом. Присутствует также тахометр и вольтметр. Способен просушивать свечи при подаче на них большого напряжения.

Бортовой компьютер Chevy Matrix-M

Комплект Chevy Matrix-M

Россия. Установить устройство можно на панель приборов вместо контрольных ламп. Кроме обычного набора функций он также может показать:

  1. Температуру жидкости в системе охлаждения.
  2. Напряжение в сети на борту.
  3. Положение заслонки дросселя.
  4. Угол опережения зажигания.
  5. Импульс впрыска топлива.

Установленный бортовой компьютер Chevy Matrix-M

Диагностическое оборудование в Шеви Нива: подключение

Диагностика бортового компьютера машины предусматривает диагностическое спецоборудование, обычно подключаемое к ноутбуку либо компьютеру. В свою очередь, передачу данных, как правило, обеспечивает СОМ-порт, куда подсоединяется разъем K-Line.

В ходе подключения Нивы Шевроле к оборудованию не исключено возникновение ошибки на мониторе ПК. Преимущественно диагностический прибор выдает данные о недоступности связи с микроконтроллером. Однако не нужно поддаваться панике. На это бывает немало причин. Прежде всего, предстоит узнать, имеется ли на машине система иммобилизатора. При наличии нужно исследовать собственно адаптер. Когда же такая возможность отсутствует, нужно продиагностировать систему на присутствие разрывов. Последние бывают в проводке, где находится разъем и линия ЭБУ.

В диагностическую линию при стандартном размещении можно подсоединиться в разъем ЭБУ и иммобилизатора. Если последнего нет в наличии, диагностическая линия целиком экранирована. Место подсоединения коннектора оборудовано заглушкой. Для восстановления связи следует установить между контактами перемычку либо иммобилизатор.

Стоит заметить, что местонахождение разъема способно иметь отличия в различных моделях авто, которые выпускаются концерном АвтоВАЗ. Устройство для соединения электроцепей находиться может под капотом. В моделях, имеющих низкую приборную панель, установлено в салоне рядом с бардачком. При высокой панели – в области центра торпедо. В Шевроле диагностический разъем располагается возле замка зажигания

Для обнаружения его необходимо обратить внимание на кожух рулевой колонки

Как уже упоминалось, ЭБУ находится под бардачком, рядом с ногами пассажира. Для получения доступа к нему предстоит извлечь перчаточный ящик и крепежи блока предохранителей. При наличии длинного кабеля снимать крепления вовсе не обязательно.

Таким образом, главным плюсом диагностической системы поиска неисправностей является экономия времени. К тому же результаты обычно весьма точные, следовательно, ремонт окажется максимально продуктивным.

Поскольку компьютер считается тем же устройством, поэтому порой бывают и у него сбои. ПК иногда не способен обнаружить поломку в моторе, а значит рассчитывать на данную диагностику не следует на 100%. Очень редко, но все же случается, что компьютер указывает на поломку всей системы, однако по факту следует буквально прикрутить гайку.

В завершение отметим: знать местонахождение диагностического разъема, находящегося в Ниве Шевроле, обязательно, ведь как раз он оказывает помощь в проверке авто на повреждения оперативно и качественно. И все это становится возможным благодаря компьютерной диагностике.

Бортовой компьютер Шевроле Нива

Если хотите знать актуальную и точную информацию касаемо состояния различного оборудования, например, температуру ОЖ, расход топлива, коды ошибок ЭБУ и прочее, тогда вам следует установить в автомобиль бортовой компьютер. В специализированных магазинах имеется большой выбор БК для Шевроле Нива и у каждой из них есть свои преимущества и недостатки. Их мы и рассмотрим в этой статье.

Прежде чем приступить к обзору бортовых устройств для шевроле Нива, надо сразу обозначить разницу между бортовым и маршрутным компьютером. Многие автомобилисты думают, что это одно и то же, но на самом деле это не так. На деле, бортовой компьютер обладает куда большим функционалом, нежели простой маршрутник. Последний может лишь выдавать параметры работы и отдельные показатели, например, средняя скорость, пробег, оптимальный расход топлива и пр. У БК же, кроме всего этого есть расшифровка кодов ошибок блока управления, корректировка работы силового агрегата и считывания показаний с датчиков в системе двигателя.

Еще один довольно популярный вопрос — как сильно устройство влияет на работу автомобиля в целом? Как правило, бортовой компьютер является лишь считывающим устройством, а на работу мотора он фактически никак не влияет. Правда есть модели компьютеров, где устройство в состоянии поменять температуру ОЖ двигателя и управлять временем включения вентилятора. правда в этом случае есть определенные риски, которые приводят к неисправности в работе мотора, поэтому в определенных случаях предпочтительнее будет использовать именно маршрутный компьютер.

1. PrestigeV55-01. Модель довольно хорошая, но это именно маршрутизатор и фиксируется он на торпеде. Устройство прекрасно работает с различными видами блоков управления отечественных автомобилей и его можно применять как универсальное устройство. Вот только специалисты советуют прежде проверить совместимость, а только потом уже принимать решение о покупке компьютера. В случае с Шевроле Нива, Престиж устанавливается на модели, выпускаемые до 2009 года. На более поздних моделях устройство несовместимо.

2. Multitronics C-570. Производитель компьютера также позиционирует его как маршрутник, хотя по факту он является полноценным диагностическим устройством, где имеется внушительный список возможностей. На экране БК вы можете видеть практически все параметры работы силового агрегата, в том числе и таксометр, эконометр и опцию контроля за качеством топлива.

3. Chevy Matrix M. На сегодняшний день это самая популярная и подходящая версия для инсталляции на Шевроле Нива. Бортовой компьютер устанавливается вместо блока управления контрольными лампами. У устройства имеется энергозависимая память, благодаря которой реально сохранить многие данные и при отключении АКБ. В список возможностей Chevy Matrix M входят следующие опции:

Кроме всего прочего, данное устройство может функционировать и с дополнительными датчиками и индикаторами, контролирующие оптику, активирующие габариты, измерять время стоянки и пр.

Chevy Matrix M совместим со всеми ЭБУ, устанавливаемые на Шевроле Нива, выпущенные после 2007 года. Его рекомендует устанавливать производитель автомобиля.

Прежде чем приступить к установке, нужно скинуть минус с АКБ, потом вытащить из панели приборов блок управления контрольными приборами. С блока выдергиваются провода. Далее снимаем пластиковую накладку с панели приборов. Далее идет подключение устройства. Белый провод БК присоединяется к разъему розового провода в жгуте от панели приборов. Устанавливаем колодку в месте соединения проводов и проверяем надежность подключения. Остальные провода соединяются по той же схеме.

Черный провод компьютера является массой, его подключаем к любому проводу такого же цвета со штатной колодки. Другой конец черного провода от компьютера соединяется со свободным гнездом от демонтированного БКЛ.

Провод белого цвета с красной полоской подключается к контакту переключателя наружного освещения машины, на Шевроле Нива он желтый с красной полоской и находится в левой части панели приборов. Другие провода БК соединяются лишь в том случае, если там установлены совместимые ЭБУ, где нет запрограммированной функции контроля управления вентилятором охлаждения.

Бортовой компьютер на Шевроле Нива – Надежный помощник при эксплуатации!

Так как бортовой компьютер в большинстве случаев является лишь считывающим или диагностическим устройством, то на работу ЭСУД он фактически не влияет. Однако существуют модели БК, которые имеют функцию самостоятельно изменения температуры охлаждения двигателя, управление временем включения вентилятора и.

В данном случае, есть небольшие риски вмешаться и повредить работе двигателя, поэтому для некоторых моделей предпочтительней использовать маршрутный компьютер. Неплохая модель маршрутного компьютера, которая крепится на торпеду.

БК совместим с различными видами блоков управления от отечественных автомобилей, и может использоваться как универсальное устройство, однако как установить бортовой компьютер на шевроле нива рекомендуют тщательно проверить совместимость перед приобретением и установкой этой модели.

Что касается Шевроле Нива, то Престиж устанавливается на модели до года выпуска, с более поздними версиями ЭБУ он несовместим. Multitronics C Более поздние модели оснащаются другими блоками управления, с которыми эта модель несовместима.

Multitronics В этом случае хотелось бы выделить модель С Этот БК является маршрутным, по крайней мере, так заявил производитель, но по факту такой компьютер представляет собой полноценный диагностический девайс, обладающий большими возможностями.

Устройство оснащается экраном, на котором высвечиваются данные об основных параметрах функционирования силового агрегата.

Устанавливаем бортовой компьютер на Ниву Шевроле своими руками: все шаги

В частности, это таксометр, определяющий пробег авто на определенном участке, эконометр, позволяющий выбрать оптимальный режим для экономии топлива, а также опция контроля качества горючего автор видео — Sergei Chekhonin. Инструкция по установке Эксплуатация авто с компом будет более комфортной, поэтому каждый владелец отечественного внедорожника может установить БК на свое транспортное средство. Пластиковую панель аккуратно вытягивают на.

Разъёмы сейчас отключать не. Подключение БК на первое поколение Сдавливаем фиксаторы, выталкиваем вперёд блок индикации Отключаем оба разъёма. Шестиконтактный разъём подключают к БК — он должен быть на это рассчитан. Для того чтобы установить данное устройство себе в автомобиль нужно проделать следующие действия: Отключаем АКБ Демонтируем облицовку приборной панели.

Бортовой компьютер (“Нива Шевроле”): инструкция и установка

Для этого вынимаем пару заглушек и выкручиваем саморезы Открутив саморезы аккуратно тянем панель на. Популярное решение На базе Тольяттинского государственного университета в г. C года устройства “Штат Шеви” официально одобрены для применения в этих моделях авто. Одной из наиболее популярных моделей является “Штат Matrix” различных модификаций.

Этот прибор совместим с контроллерами Bosch MP7. Помимо сбора и вывода диагностической информации на экран, устройство способно управлять электровентилятором на двигателе и габаритными огнями.

В настройках можно снизить температуру включения воздушного охлаждения карбюратора, а автоматическое включение света фар при движении избавит водителя от лишних хлопот, более того, умный прибор предупредит о невыключенных фарах при остановке двигателя. Помимо стандартного маршрутного компьютера, модель обладает широким спектром других функций: Этих характеристик хватает большинству пользователей, покупающих бортовой компьютер.

Альтернативные модели Кроме “Шеви Матрикс”, “Штат” выпускает универсальные модели с креплением на лобовом стекле, также в продаже доступны различные варианты от других производителей.

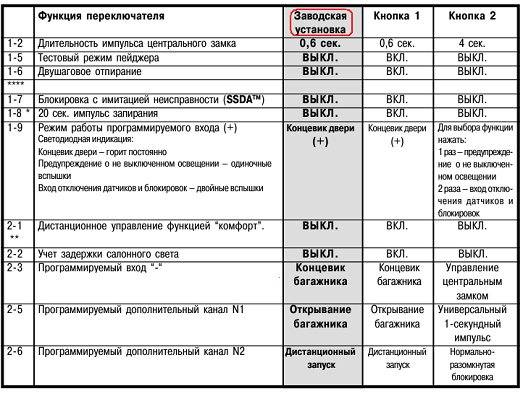

Особенности программирования новой сигналки

Допустим, схема, рассмотренная выше, была реализована без ошибок. На втором шаге, как легко догадаться, нужно правильно запрограммировать сигналку. А иначе, есть вероятность сжечь актуаторы, установленные в дверях пассажиров. Совет прост: нельзя делать управляющий импульс дольше одной секунды. Впрочем, по умолчанию используется значение 0,7 или 0,8.

Нужно правильно запрограммировать и используемый сигнальный выход (он должен активироваться в момент отпирания). Альтернативный способ – это использование выхода «2-шагового отпирания». Продолжительность импульса на нём нужно выставить в пределах 0,7-0,8 с. По умолчанию установлено значение 30 с, и угадайте, чем это в данном случае грозит.

Инструкция по установке

Эксплуатация авто с компом будет более комфортной, поэтому каждый владелец отечественного внедорожника может установить БК на свое транспортное средство.

Рассмотрим процедуру монтажа и подключения на примере Нивы первого поколения:

Сначала нужно обесточить электросеть, отключите АКБ.
Затем произведите демонтаж облицовки приборной панели. Снимите две кнопки-заглушки, за ними скрыты саморезы

Следует отметить, что два аналогичных самореза расположены над стеклом, к ним можно получить доступ из кабины.
Сделав это, осторожно потяните пластмассовую панель на себя, других крепежных компонентов для ее фиксации нет. Разъемы пока еще не нужно отсоединять.
Далее, необходимо сдавить фиксаторы, после чего подтолкнуть вперед модуль индикации и отсоединить оба штекера, подключенных к нему

Штекер на 6 контактов предназначен для подключения компьютера. Также следует отметить, что современные БК оснащаются входом «зажигание», этот контакт следует подключить к кабелю 1 на шестиконтактном штекере. Для подключения потребуется Т-образный отвод.
Теперь вам нужно будет протянуть специальный шлейф и подключить его к бортовому компьютеру, а также OBD-выходу
Перед подключением удостоверьтесь в том, если иммо в автомобиле или нет (неважно, активирована система или нет). При отсутствии иммобилайзера в заглушке должна быть расположена перемычка 18-9
Если ее нет, то ее нужно сделать — просто замкните эти два контакта, для этого можно использовать два коннектора с кабелем.

Цена вопроса

Стоимость модели БК Multitronics С-570 на сегодняшний день составляет около 5400 рублей. Компьютер Матрикс-М обойдется покупателю примерно в 4500 рублей. Более доступные варианты, к примеру, Штат Х-1М или Multitronics UX-7 стоят в районе 1300-1500 рублей.

Популярные устройства

Давайте рассмотрим модели которые пользуются большей популярностью.

Matrix, штат

Компьютер штат Нива Шевроле пользуется одним из самых больших спросов. Его устанавливают вместо модуля контрольных индикаторов и его функциональные обязанности берет на себя БК, и даже если по каким либо причинам будет отключен АКБ он сохранит в своей памяти все необходимые данные.

Его основными функциями является:

  • Контроль среднего и оптимального расхода топлива
  • Расход и контроль качества используемого топлива
  • Возможность корректировать пробег
  • Установка нужных значений при которых будет включатся система охлаждения
  • Регулирование положения дроссельной заслонки
  • Показывает температуру двигателя, бортовой сети и состояние аккумулятора
  • При необходимости предупреждает водителя о том что нужно менять свечи зажигания, моторную или трансмиссионную жидкость, воздушный фильтр и другие элементы

Prestige

Данный модуль является универсальным, так совместимо с многими ЭБУ, на Ниву установка данного элемента является актуальным лишь для моделей выпущенных до 2009 года, так как авто выпущенные позднее имеют другой блок управления с которым несовместима данная модель.

Multitronics

Данный компьютер представляет собой мощный диагностический прибор оснащенный экраном, который обладает довольно большими функциональными возможностями. У него есть функция таксометра которая помогает замерить пробег на нужном участке, опция контролирующая качества заливаемого топлива, а также эконометр позволяющий выбрать режим при котором расход топлива будет оптимальным.

Как установить бортовой компьютер на Ниву Шевроле: подключение

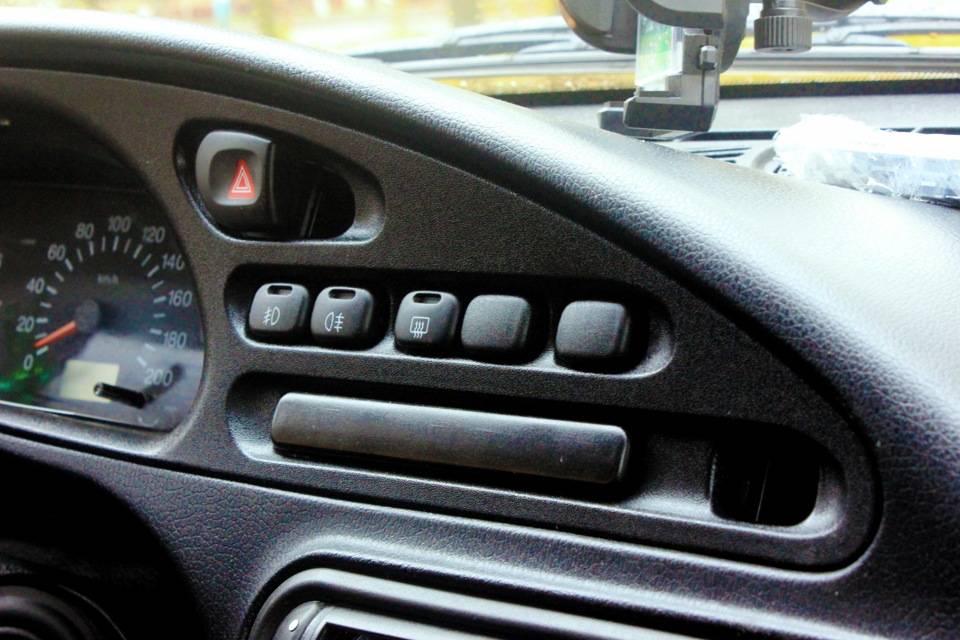

Как ни странно, но на обновлённых Шнивах, выпускаемых с 2009 года, установка БК выглядит даже сложней, чем на «старых». Мы подразумеваем, что БК или бортовой компьютер будет размещён на месте блока индикации. Подключаем один разъём, к первой клемме подсоединяем шнур и подключаем шлейф к OBD – вот и всё, что делают в поколении I. В поколении II придётся искать точку подключения к контакту «15». Подробней о том, как установить компьютер на Ниву Шевроле, речь пойдёт дальше.

Вкратце, что мы собираемся делать, показано на видео. Смотрим.

Подготовка к установке бортового компьютера на Шевроле Нива

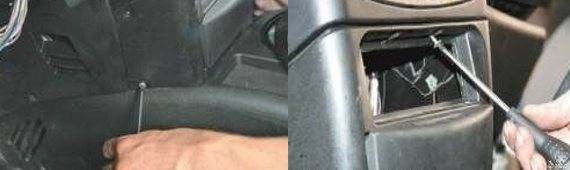

Отключаем клемму АКБ. Снимаем облицовку приборки: убираем две кнопки-заглушки без символов, которые закрывают саморезы. Два таких же самореза будут над «стеклом» – они доступны из кабины.

Долой «обшивку»!

Других крепёжных элементов нет. Пластиковую панель аккуратно вытягивают на себя. Разъёмы сейчас отключать не надо.

Подключение БК на первое поколение

Сдавливаем фиксаторы, выталкиваем вперёд блок индикации 2123-3803010. Отключаем оба разъёма. Шестиконтактный разъём подключают к БК – он должен быть на это рассчитан. А ещё у компьютеров есть вход «зажигание». Так вот, соедините его с проводом 1 шестиконтактного разъёма. Тут нужен T-образный отвод.

Блок 2123-3803010

Осталось только протянуть шлейф от БК к OBD-разъёму. Тут будет небольшая хитрость.

Перед тем как устанавливать компьютер на Шевроле Ниву, убедитесь, что в ней есть иммобилайзер, пусть даже он не активирован. Если его нет, значит, в заглушке находится перемычка «18–9». Как же быть? Просто перемычку надо эмулировать (см. фото).

Самодельная перемычка (без иммо)

Здесь показана «внешняя перемычка». Лучше будет использовать два коннектора и провод.

Подключение БК на второе поколение

Всё выглядит так же, как в поколении 1, но разъём от блока 2123-3801010-10 к БК подключать не надо. Вход «зажигание» на БК соединяют либо с клеммой замка «15», либо с центральным проводом прикуривателя.

Схема замка зажигания

На самом деле, есть и другие альтернативные точки. Прочтите последнюю главу…

Шлейф OBD подключается без всяких перемычек. Охранная система установлена всегда, и она называется АПС–6.

Где же находится разъём OBD

И в первом, и во втором поколении машин разъём OBD установлен одинаково – он находится над правой коленкой за обшивкой приборной панели.

Вот он, наш разъём.

Все данные будут передаваться в БК. И только проводя работы с «иммо», требующие наличия «красного ключа», колодку надо будет отсоединять.

Подключение массы на БК у Шевроле Нива

По идее, мы рассматривали, как установить компьютер на Ниву Шевроле, но нигде не было сказано о подключении «массы». Найдите под приборкой самый большой разъём.

12-контактный разъём – слева.

На этом разъёме, оказывается, есть всё: «масса», +12, «зажигание», подсветка. На фото всё объясняется.

Распайка 12-конткактного разъёма.

Комментарии тут излишни. Желаем успеха.

Бортовой компьютер ШТАТ 115 X-24 RGB M

  • Описание
  • Оплата
  • Бесплатная доставка
  • Задать вопрос

Совместим с контроллерами: BOSCH 1.5.4, МР7.0, М7.9.7, ME17.9.7; ЯНВАРЬ 5.1, 7.2; ИТЕЛМА/АВТЕЛ М73, М74/М74К и их модификаций

Совместимые автомобили (с инжекторной системой управления): ВАЗ-21083 «Спутник» / «Самара» (2000 — 2003 г.в) ВАЗ-21093 «Спутник» / «Самара» (2000 — 2004 г.в) ВАЗ-21099 «Спутник» / «Самара» (2000 — 2004 г.в) ВАЗ-2113 «Самара-2» (2005 — 2013 г.в) ВАЗ-2114 «Самара-2» (2001 — 2014 г.в) ВАЗ-2115 «Самара-2» (2000 — 2014 г.в) ВАЗ-21214 / LADA 4×4 3дв. (2001 — 2009 г.в) ВАЗ-21214M / LADA 4x4M 3дв. (2009 — н.в) ВАЗ-2131 / LADA 4×4 5дв

(2000 — н.в) Внимание! Для использования данного БК на автомобилях семейства ВАЗ 21214-2131 НИВА необходим переходник!

Вы можете выбрать один из 4 вариантов оплаты:

Оплата наличными

При выборе варианта оплаты наличными, вы дожидаетесь приезда курьера и передаёте ему сумму за товар в рублях. Курьер предоставляет товар, который можно осмотреть на предмет повреждений, соответствие указанным условиям. Покупатель вносит денежные средства и получает чек.

Также оплата наличными доступна при самовывозе из магазина, а также при доставке Почтой России наложенным платежом.

Оплата картой

При оформлении заказа в корзине вы можете выбрать вариант «Оплата картой». Мы принимаем карты Visa, Master Card, МИР, «Халва» — карта рассрочки. Чтобы оплатить покупку, вас перенаправят на сервер системы Сбербанк, где вы должны ввести номер карты, срок действия, имя держателя.

Вам могут отказать от авторизации в случае:

  • если ваш банк не поддерживает технологию 3D-Secure;
  • на карте недостаточно средств для покупки;
  • банк не поддерживает услугу платежей в интернете;
  • истекло время ожидания ввода данных;
  • в данных была допущена ошибка.

В этом случае вы можете повторить авторизацию через 20 минут, воспользоваться другой картой или обратиться в свой банк для решения вопроса.

Есть возможность перевода с карты на карту Сбербанк, ВТБ, Тинькофф.

Оплатить картой можно при самовывозе из магазина или при доставке по Череповцу на месте.

Покупка в рассрочку или кредит

В наших магазинах есть возможность оформить рассрочку или взять кредит через банки-партнеры на выбранный вами товар. Оформление происходит в любом из наших магазинов. Так же мы принемаем карты рассрочки «Халва» и «Свобода от HomeCredit» Данный способ действует для самовывоза из магазина.

Выписать счет на оплату

  • транспортной, курьерской службой, почтой бесплатно при заказе от 2500 ₽ (Заказы на сумму до 2500 ₽ стоимость доставки 299 ₽);
  • самовывоз из магазина;
  • доставка в пределах г. Череповец (бесплатно при заказе от 1500 ₽).

Транспортной, курьерской службой, почтой* **

Заказы до 2500 ₽ оплачиваются по единой стоимости 299 ₽

Список транспортных и курьерских служб, с которыми мы работаем: ПЭК, Деловые линии, СДЭК, EMS, Почта России.

Наложенный платеж*

Еще один из способов доставки Наложенным платежом через Почту России. Преимущество данного способа в том, что вы оплачиваете посылку в момент, когда она поступает в пункт выдачи в вашем регионе.

* Стоимость заказа при получении увеличится на 2-5% (комиссия Почты России).

Срок доставки

В зависимости от вашего региона проживания, доставка занимает разное время. После отправки заказа, вы получаете трек-номер для самостоятельного отслеживания месторасположения и сроки поставки вашего груза.

О доставке в другие регионы России и страны СНГ уточняйте у менеджеров магазина или на сайте службы доставки (см. выше).

Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

Наши квалифицированные специалисты обязательно вам помогут.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
