Где находится блок иммобилайзера на Нива Шевроле

Метки: имобилайзер

Комментарии 10

проверь питание на иммо. похоже ты его обесточил.

Новый обучающий ключ прошьется только в новый блок иммобилайзера. Так на заводе задумано. Поэтому хорошо, что обошлось предохранителем.

Удали иммобилайзер. Делается быстро и нах… не нужен. Даже если заработает сейчас, может отказать потом в самый неподходящий момент, тем более, что находится он очень низко — в районе правой пятки водителя.

Если иммо прошит то удалить как раз таки не просто к сожалению

Дак у всех иммобилайзеров принцип работы одинаков. С мозгами они обмениваются кодом, который в иммобилайзере вшит. При замене мозгов или неисправностях иммобилайзера необходим обучающий ключ. Ну и т.д. и т.п.

Суть в том, что при отключении иммобилайзера из цепи, в соеденительной колодке ставится перемычка, а в мозгах впаивается какая-то блуда, которая блокирует отправку запроса кода. После чего мозги просто перестают запрашивать у иммобилайзера правильный код, а как будто бы уже сразу его получают и разрешают запуск всех систем авто. Сам иммобилайзер при этом работает, только в рубленом режиме, ну а мозги остаются в норме.

Как-то так. А про прошивку самого иммобилайзера не слышал, если только новые версии какие-то. У меня ж машинки старые)))

Не.если прошивкой в мозгах иммо сбросить на дефолт то все.по барабану на иммо.на его наличие и отсутствие. вобщем как будто их и небыло никогда))

Такого не слышал. Себе удалял по описанной выше схеме. Просто и быстро.

Ключи прописываются не в иммобилайзере, а в мозгах. Чтобы сбросить настройки ключей: 1. новые мозги. 2. обнулить соответствующий чип (снятие, вскрытие мозгов и программатор). 3. Перепаять этот чип на новый пустой.

К ближайшим чиптюнерам и пусть прошьют мозги с отелючением иммо.

Китайский предохранитель F20 попался. Выглядит целым, а не работает.

Где находится иммобилайзер на Шевроле Нива

Поиск и решение проблем работы иммобилайзера

Отключение иммобилайзера в Шевроле Нива

Что делать, если не получается отключить иммобилайзер и авто не заводится?

Видео «Отключение иммо в автомобиле Нива Шевроле»

Комментарии и Отзывы

Отключение иммобилайзера в Шевроле Нива

Нюансы способов отключения:

1. Чтобы отключить иммо первым способом нужно подготовить проволочную перемычку. После отключения устройства ее наличие позволит возобновить обмен данными между микропроцессорным модулем силового агрегата и диагностической колодкой.
2. Кодовое отключение иммо на Нива Шевроле возможно при условии, что автовладельцу известен пароль.

Перемычкой

Отключить иммобилайзер на Шевроле Нива самому можно так:

1. Чтобы выключить блокиратор, необходимо обрезать провода и запитать их самостоятельно. Этот способ довольно сложный в плане исполнения. Если в будущем понадобится диагностическая колодка, возобновить ее будет сложнее.
2. Чтобы очистить память блокирующего устройства, его надо отключить от электроцепи питания. Затем производится монтаж перемычки в контактные элементы 9 и 18.
3. Затем выполнить смену заводского чипа на специальный. Его необходимо заранее перепрошить и установить программное обеспечение для удаления памяти иммо.
4. Ключ вставить в замок, выполнить запуск зажигания на несколько секунд. Блок управления иммобилайзером должен автоматически произвести очистку памяти и перепрошиться.

Канал «Гефест» рассказал об отключении иммобилайзера в автомобилях Нива Шевроле.

Кодовое отключение

Процедура деактивации иммо выполняется так:

1. Подготавливается комплект ключей для замка зажигания. Он включает в себя рабочий и обучающий элементы. Первый имеет полностью черную головку, а второй оснащается красной вставкой.
2. Закрываются все двери транспортного средства. Обучающий ключ устанавливается в замок. Производится активация и отключение зажигания. Диодная лампочка состояния системы должна моргать учащенно.
3. При мигании диода, на протяжении шести секунд, извлекается обучающий ключ из замка, устанавливается в него рабочий элемент и активируется зажигание. Биппер управляющего модуля блокиратора ДВС должен издать тройной звуковой сигнал.
4. С активированным зажиганием надо подождать, пока биппер не издаст двойной сигнал. Затем производится отключение системы.
5. Затем зуммер должен издать тройной звуковой импульс. С активированным зажиганием надо подождать, пока раздастся еще один двойной сигнал.
6. Производится отключение зажигания. Пока обучающий ключ установлен в замке, надо дождаться одиночного сигнала. Диодная лампочка состояния блокиратора будет моргать с высокой учащенностью.
7. Выполняется активация зажигания с использованием обучающего ключа. Это надо успеть сделать, пока моргает диодный индикатор. На приборной панели автомобиля загорится значок Чек Энджин. Затем нужно выждать одну минуту, пока этот индикатор не погаснет.
8. Следующим этапом будет ввод кодового пароля, который включает в себя цифры от 1 до 9. Для каждого значения нажимается до упора педаль газа и удерживается на протяжении трех секунд, но не больше. Число нажатий соответствует цифре пароля, при правильном вводе будет загораться индикатор Чек Энджин.
9. Если лампочка на приборной панели не гаснет через пять секунд, это говорит о неверном вводе цифры. В случае когда индикатор мигает слишком быстро, это свидетельствует об ошибке при вводе кода. Необходимо произвести отключение системы зажигания и повторно ввести пароль.
10. Чтобы покинуть режим ввода пароля, производится выключение зажигания.

Как исправить?

Процедура устранения неисправностей и ремонта устройства, позволяющего блокировать ДВС, своими руками, состоит в следующем:

1. Производится проверка работы источника питания в ключе. Если батарейка разрядилась, ее необходимо поменять на новую.
2. Если замена источника питания не помогла, необходимо проверить целостность метки в ключе. Если она повреждена, исправить самостоятельно это не получится. Придется делать дубликат ключа.
3. Выполняется диагностика блока управления иммобилайзером. Проверяется его целостность, контактные элементы. Если последние повреждены либо окислены, то они подлежат замене или очистке. В случае когда причина неисправности заключается в воздействии влаги на модуль, единственным вариантом устранения проблемы может быть его просушка. Для этого модуль необходимо разобрать, а саму плату положить в теплое и сухое место.
4. Неполадки в работе проводки диагностируются визуально или с применением тестера. Последний вариант более предпочтительный, поскольку он точный. Если визуальная диагностика не дала результатов, необходимо прозвонить мультиметром все проводники, чтобы определить поврежденный. Оборванные кабели, а также провода с износившейся изоляцией подлежат замене.
5. Неполадки программного характера модуля управления могут быть решены только путем перепрошивки устройства. Выполнить эту задачу в домашних условиях самостоятельно очень проблематично, рекомендуем обратиться к специалистам.

Правильная установка

Процедура установки производится так:

Отключите зажигание в машине, откройте капот и обесточьте бортовую сеть. Для этого ключом ослабьте зажим на клемме аккумулятора и отсоедините ее. Все работы осуществляются при отключенной бортовой сети, чтобы не допустить возможного замыкания и перепада напряжения.
Затем надо обеспечить доступ к месту монтажа блокиратора. Устанавливать его в тоннеле рядом с правой ногой водителя – не самый надежный вариант. Лучше разместить блокиратор на рулевой колонке. Для этого демонтируйте часть облицовки, открутите все саморезы, которые фиксируют пластиковые накладки, и снимите их. Убедитесь, что в месте монтажа нет движущихся элементов, их воздействие может вывести из строя блокиратор. Обеспечьте доступ для укладки проводов к месту установки девайса.
На следующем этапе производится монтаж основного управляющего блока. Зафиксируйте его на месте. Во время движения на модуль не должны оказывать воздействия вибрации, иначе устройство выйдет из строя. Надежно закрепите его посредством саморезов

Важно, чтобы иммобилайзер был замаскирован, это позволит предотвратить его отключение в случае взлома и незаконного проникновения в авто. Можно спрятать устройство в жгут штатной проводки.
К месту монтажа укладываются все провода, которые идут в комплекте

В зависимости от модели иммобилайзера количество кабелей отличается. Они могут использоваться не только для блокировки силового агрегата, но и для управления другими системами и узлами. Если устройство не бесконтактное, то надо подключить провода ко всем механизмам начиная от замка зажигания и заканчивая вспомогательными системами. Для этого используется схема, которая входит в комплектацию.
На следующем этапе производится монтаж блокировочных реле или датчиков, здесь все зависит от типа блокиратора.
В салоне авто устанавливается диодный индикатор. Есть два варианта установки – скрытая и открытая. Иногда открытый монтаж лампочки позволяет отпугнуть потенциальных угонщиков. Но некоторые автовладельцы выбирают скрытый вариант установки, тогда преступник не будет знать о наличии ИММО и блокировка двигателя может сбить его с толку. Злоумышленнику потребуется время для поиска блокиратора и его отключения.
На последнем этапе производится процедура программирования и обучения блокирующего устройства. Процесс осуществляется в соответствии с показателями, которые указаны в сервисном руководстве.

Если вы не сталкивались с процессом на Нива Шевроле, то лучше доверить эту процедуру специалистам.

О самостоятельном монтаже блокиратора рассказал автоэлектрик Сергей Зайцев.

Как отключить и зачем

Отключение иммобилайзера необходимо в следующих случаях:

• если он сломался и блокирует работу силового агрегата;
• если возникли проблемы в работе одного из элементов противоугонного устройства;
• если один из проводов сильно или частично поврежден и это повреждение мешает передаче сигналов;
• если хозяин автомобиля решил установить другое иммобилизирующее устройство;
• если нужно оснастить автомобиль противоугонной сигнализацией.

Перемычкой

Чтобы самому отключить иммобилайзер на Шевроле Нива, заранее заготавливают проволочную перемычку. Она необходима для восстановления информационного обмена между блоком управления двигателем и диагностическим выходом при отключенном иммобилайзере.

Для очистки памяти отсоединяют питание от блока управления блокиратора. После этого устанавливают перемычку между контактами с номерами 9 и 18, замкнув их. Затем устанавливают вместо стандартного чипа специализированный, с имеющимся в нем программным обеспечением для очищения памяти блокиратора.

Устанавливают ключ зажигания в замок и включают зажигание на 3-5 секунд для того, чтобы блокиратор самостоятельно очистил свою память и сам себя перепрошил.

Необходимо отметить, что этот способ подходит только для тех автомобилей, на которых установлен электронный блок управления двигателем типа Bosch M1.5.4. На автомобилях с блоком VS.1 или Январь 5.1 требуется перепайка микросхем или использование стороннего программного обеспечения. На машинах с блоком Bosch МР7 необходимо выпаивание микросхемы и ее отдельная перепрошивка.

Кодовое отключение

Кодовый способ отключения может быть использован только при условии, что исполнитель работ знает специальный пароль от иммобилайзера.

Порядок отключения:

1. Чтобы самим убрать код иммобилайзера, необходим рабочий и обучающий ключи зажигания. Рабочий ключ должен иметь черную головку, обучающий — черную с красной вставкой.
2. Закрыть все двери. Обучающий ключ вставить в замок зажигания, включить зажигание на несколько секунд и сразу же выключить. Светодиодный индикатор при этом должен начать часто моргать.
3. Как только светодиод начал моргание, в течение 6 секунд вынуть обучающий ключ и вставить рабочий. Опять включить зажигание на несколько секунд. Управляющий модуль иммобилайзера должен издать 3 звуковых сигнала.
4. Не выключая зажигания, дождаться повторного двойного звукового сигнала биппера. После этого иммобилайзер отключится. Зажигание не выключать.
5. Не выключая зажигания, ждать сначала тройного, а через некоторое время двойного звукового сигнала зуммера. После этого зажигание выключить и вместо рабочего ключа вставить в замок обучающий.
6. После установки обучающего ключа должен раздаться одиночный звуковой сигнал, лампа светодиодного индикатора должна начать быстро моргать.
7. В течение 6 секунд включить зажигание обучающим ключом. На щитке приборов должен включиться сигнал Check Engine, а еще через минуту — погаснуть.
8. Ввести пароль, состоящий из цифр от 1 до 9. Чтобы ввести каждую цифру, необходимо нажать педаль газа до упора столько раз, сколько показывает цифра. После каждого нажатия фиксируют нижнее положение педали в течение 3 секунд. Если число нажатий соответствует цифре пароля, на шитке приборов будет включаться Check Engine.
9. При правильном вводе цифры Check Engine должен гаснуть в течение 5 секунд после включения. Если он не гаснет на протяжении этого времени, цифра введена неверно. Если светодиодный индикатор начинает моргать еще чаще, значит, пароль введен неправильно.
10. Для повторного ввода пароля выключить зажигание и включить его снова обучающим ключом.
11. Для выхода из кодового режима выключить зажигание.

Если отключить не получается

Если отключить иммобилайзер на ВАЗ-2123 не получается, нужно обрезать питающие его электропровода и снять устройство, вывинтив крепежные элементы. Но в данном случае восстановить его будет трудно.

Штатная противоугонная система «Шнивы»

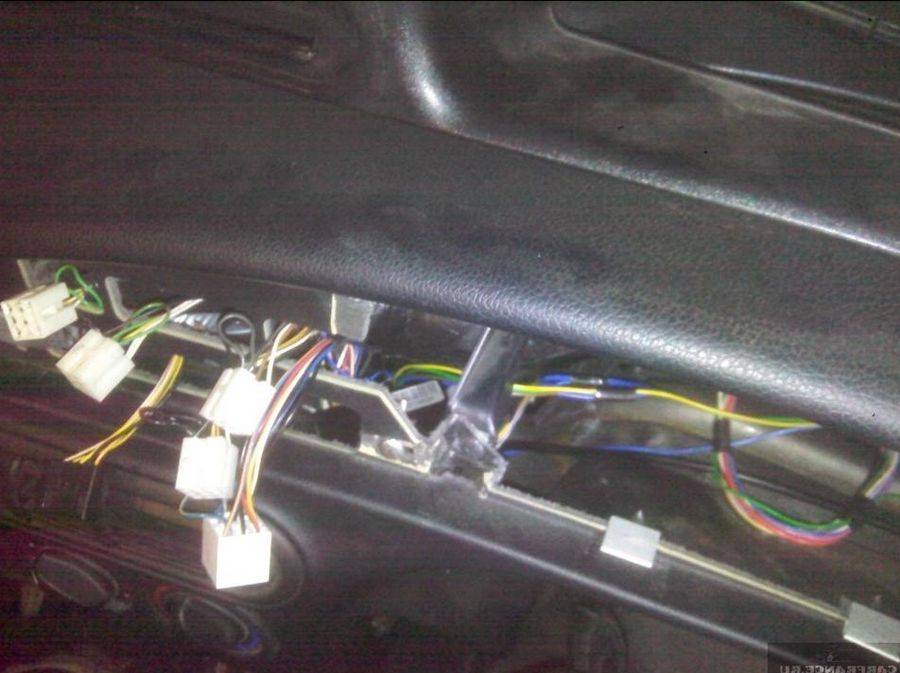

Место расположения управляющего модуля

В зависимости от комплектации, электрическая схема Нивы может быть дополнена штатной сигнализацией, которая, по сути, представляет собой центральный замок. При наличии замка управление системой осуществляется при помощи одного модуля — блока, который и представляет собой сигналку.

Штатная противоугонная система характеризуется такими контролирующими особенностями:

• она контролирует состояние внутреннего периметра кузова транспортного средства посредством ультразвука;
• таким же образом система контролирует безопасность и салона автомобиля;
• также штатная противоугонная установка защищает от взлома капот и багажное отделение машины.

Поскольку эта система — штатная — в ней не реализована функция оповещения. То есть в отличие от традиционной сигналки, штатная противоугонная установка не оснащается сиреной. Иными словами, ее основная функция — это запирание дверей авто, но если кто-то попытается взломать машину или угнать — водитель не узнает об этом.

1. Схема подключения центрального замка

2. Микросхема управляющего модуля

Основные неисправности

Какие неисправности могут возникнуть в работе центрального замка:

1. Выход из строя или некорректная работа самого блока. Такая проблема является одной из самых затратных, поскольку если модуль действительно вышел из строя, то его, скорей всего, придется менять, а это удовольствие — не из дешевых. Если блок работает некорректно, то возможно, плата требует ремонта, но не факт, что перепайка элементов микросхемы позволит решить проблему. Если блок отказывается работать, система может не запирать либо все, либо только часть дверей.
2. Окисление контактов на разъеме блока или на соленоидах в дверях. Довольно часто окисление происходит по причине того, что блок используется в условиях повышенной влажности. Если в салоне влажно или на блок по каким-то причинам попадает вода, со временем это приведет к его неработоспособности. Поэтому перед тем, как произвести ремонт, нужно определить причину.
3. Еще одна проблема — перелом проводов на замках, по такой причине может не работать только одна из дверей. Из-за того, что провода укладываются в резиновые гофры между дверями, их постоянное открытие и закрытие со временем может привести к тому, что провода будут переломлены. Соответственно, для решения проблемы нужно будет только заменить поврежденный участок цепи (автор видео — Сергей Давыдов).

Что делать, если иммобилайзер не видит ключ?

Иммобилайзер заблокирует двигатель если при считывании программного кода с ключа произойдет сбой или нужный сигнал не определиться.

Это может произойти из-за конструктивной или технической ошибки, которая не связана с работой центральной платы устройства.

Для решения проблемы попробуйте использовать второй ключ, возможно на первом села батарейка, а также обратите внимание на внешнюю антенну иммобилайзера, она может выдавать сигнал слабее необходимого. В крайнем случае, придется перепрошивать модуль иммобилайзера, перед этим нужна его полная диагностика

В крайнем случае, придется перепрошивать модуль иммобилайзера, перед этим нужна его полная диагностика.

Подробнее на этой теме мы остановимся ниже.

Правильная установка

Устанавливают иммобилайзера в следующем порядке:

1. Обесточивают бортовую сеть авто, отключая соответствующую клемму аккумуляторной батареи.
2. Установка устройства на рулевой колонке считается надежным вариантом. Для этого снимаются элементы пластмассовых панелей и выбирается место для монтажа, удаленное от движущихся механизмов.
3. Монтируется центральный управляющий блок. Способ его фиксации должен предотвращать передачу вибраций на блок во время поездок, иначе блок быстро сломается. Размещение блока должно быть скрытным. Например, в жгутах заводской проводки.
4. Укладывается проводка, которой комплектуется устройство. Провода подключаются к блоку управления, к замку зажигания и другим вспомогательным системам по схеме, разработанной изготовителем устройства.
5. Согласно той же схеме проводится монтаж реле блокировки и датчиков.
6. Внутри салона размещается светодиодный индикатор открытым или замаскированным способом. Открытая установка индикатора в ряде случаев может отпугнуть потенциального угонщика. Скрытая установка может сбить с толку злоумышленника и заставить его искать блокиратор, а затем и отключить его.
7. В заключении устройство программируется и обучается согласно инструкции завода-изготовителя иммобилайзера.

После установки и подключения все демонтированные пластмассовые элементы облицовки устанавливаются на свои места.

Симптомы неполадок в работе иммо на Шевроле Нива обычно следующие:

1. На панели приборов горит индикатор Чек Энджин или значок иммобилайзера.
2. Ключ, установленный в замок, не позволяет заводить силовой агрегат машины. Двигатель не заводится и коленчатый вал не крутит. Иногда такие неполадки можно расценить как неисправность стартера или аккумуляторной батареи.

Индикатор на приборной панели может загораться по разным причинам, в том числе при неисправности самой лампочки.

Причины неисправностей

Основные причины проблемы:

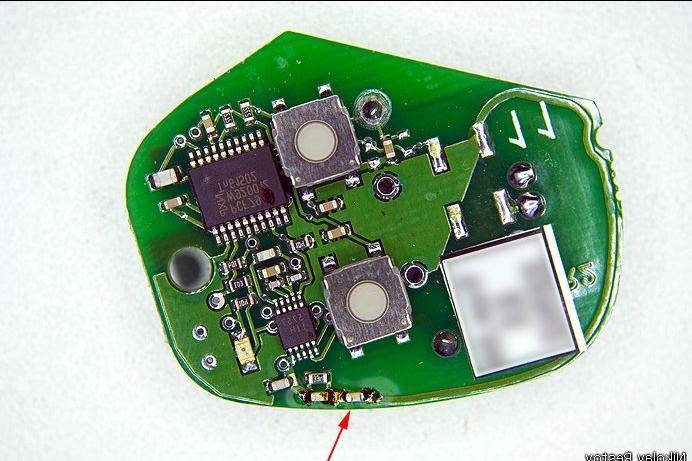

1. Разряд источника питания в брелке управления блокиратором.
2. Повреждение метки в ключе. Из-за этого микропроцессорный модуль управления не может идентифицировать автовладельца.
3. Неисправности механического плана — повреждения самого ключа или управляющего блока системы. Возможно окисление контактов либо появление на них дефектов. Если блок управления подвергается воздействию влаги, его могло залить.
4. Неисправности электрической составляющей. Имеются в виду провода, использующиеся для подключения блокиратора — они могут быть повреждены.
5. Программные неисправности блока управления.

Пользователь Александр Захаров показал один из признаков неисправности в работе блокирующего устройства двигателя Нивы.

Как исправить?

Процедура устранения неисправностей и ремонта устройства, позволяющего блокировать ДВС, своими руками, состоит в следующем:

1. Производится проверка работы источника питания в ключе. Если батарейка разрядилась, ее необходимо поменять на новую.
2. Если замена источника питания не помогла, необходимо проверить целостность метки в ключе. Если она повреждена, исправить самостоятельно это не получится. Придется делать дубликат ключа.
3. Выполняется диагностика блока управления иммобилайзером. Проверяется его целостность, контактные элементы. Если последние повреждены либо окислены, то они подлежат замене или очистке. В случае когда причина неисправности заключается в воздействии влаги на модуль, единственным вариантом устранения проблемы может быть его просушка. Для этого модуль необходимо разобрать, а саму плату положить в теплое и сухое место.
4. Неполадки в работе проводки диагностируются визуально или с применением тестера. Последний вариант более предпочтительный, поскольку он точный. Если визуальная диагностика не дала результатов, необходимо прозвонить мультиметром все проводники, чтобы определить поврежденный. Оборванные кабели, а также провода с износившейся изоляцией подлежат замене.
5. Неполадки программного характера модуля управления могут быть решены только путем перепрошивки устройства. Выполнить эту задачу в домашних условиях самостоятельно очень проблематично, рекомендуем обратиться к специалистам.

Разблокировка иммобилайзера на автомобилях ВАЗ

Речь идет про ВАЗ 2110/2114/2115 и другие инжекторы авто ВАЗ, где установлен блок иммобилайзера АПС 4. Так как система уже морально устарела многие опытные водители не рекомендуют ее активировать.

Но если кто-то уже активировал данную систему защиты, то рекомендуем посмотреть видео по решению проблем с ней.

В заключение можно сказать, что иммобилайзер – это устройство, без которого уже сложно представить современный автомобиль. Да, на 100% он не гарантирует, что машина будет не угнана, но проблем злоумышленникам он точно добавит.

Наличие такой системы защиты в автомобиле больших хлопот не доставляет и, как правило, долгое время она работает без сбоев. Но если вдруг иммобилайзер заблокировал запуск двигателя есть много способов его разблокировать.

Сделать это можно, как самостоятельно, так и обратиться в автосервисы, многие из которых смогут решить эту проблему.

Особенности работы штатного иммобилайзера Нива Шевроле

Выражается это в вибрации брелока, также, в зависимости от модели, может издаваться и звуковой сигнал. В чем же здесь выражается иммобилайзер?

Он позволяет автоматически блокировать функцию двигателя запускаться после нескольких секунд его глушения. То есть иммобилайзер подключен ко все электрическим сетям автомобиля и может выводить некий компонент из строя по своему желанию. Их отключить легко, если владелец имеет чип-ключ и не потерял его. Достаточно вынуть из ключа чип и примотать его к антенне иммобилайзера, чтобы отключение произошло быстро и беспроблемно.

Если ключа нет, можно попытаться использовать другие методики отключения, но с ними дело обстоит немного сложнее.

В крайнем случае, существую специальные, профессиональные организации, которые точно помогут решить проблему с отключением любого иммобилайзера быстро и качественно. Если владельцу необходимо будет отключить иммобилайзер на своём автомобиле шевроле нива, он должен использовать для этого все доступные для него способы.

Метод «оживления» контроллера очень прост — нужно очистить энергонезависимую память ЭБУ от информации, оставленной там иммобилайзером.

На практике это выглядит так — от иммобилайзера отсоединяется разъем штатной проводки, если Вам необходимо, что бы сигнал диагностики доходил от ЭБУ до диагностической колодки, необходимо в снятом разъеме установить перемычку между контактами 9.

Иммо можно выбросить, а можно и оставить — красиво гасить плафон, в этом случае необходимо отрезать от разъема провода от контактов 9.

Разъем иммобилизатора при этом установить на прежнее место. Искать этот провод надо под консолью. Сам иммобилайзер расположен над контроллером впрыска, вертикально.

От его разъема идет тонкий одиночный провод, цвет зеленый с черной полосой. Его и следует найти и врезать в него диод анодом к иммобилайзеру. Для этого нужно перепаивать микросхему, что представляет некоторые сложности т.

Требует соответствующих навыков и инструмента.

Рекомендуем к прочтению

Кроме того, нужен еще программатор для этого типа микросхем. Хотя, если есть чистый новый еепром, можно смело запаивать его — при первом включении ЭБУ сам пропишет в него новые данные. Это очень удобно, если Вам необходимо записывать всегда одни и те же данные например пароль для защиты прошивки или какой-либо нестандартный идентификатор и т.

Весь процесс программирования будет заключаться в установке этой ПЗУ и включению питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного окончания операции с помощью лампы Check Engine. Принцип работы с программой очень прост: Включить зажигание, загорается светодиод АПС Выключить зажигание не убирая красный ключ.

Светодиод АПС должен начать мигать.

Поднести 1 черный ключ. Светодиод гаснет на время. Поднести 2 черный ключ. Нужно выключить зажигание не позже чем через 10 сек.

Штатный иммобилайзер. Секрет угона. Часть 1.

Это противоугонные устройства для блокировки запуска мотора. Иммобилайзеры разделены на две группы: Для управления первыми используется ключ, а вторые управляются с помощью специального брелка или карточки.

Информация о том, как отключить иммобилайзер ВАЗ интересует многих владельцев отечественных автомобилей. Наша статья об отключении иммобилайзера также пригодится владельцам внедорожников Нива Шевроле и других авто.

После того как машина сходит с конвейера, опция защиты в противоугонном устройстве ещё не включена. В большинстве случаев функция защиты включается самим покупателем автомобиля или сотрудниками автосалона. С удалением владельца автомобиля на значительное расстояние блокировка выполняется в автоматическом режиме.

Этот способ подчеркивает надежность управления охранной системой.

К бесконтактной модели иммобилайзера, устанавливаемого с года на машину Шевроле Нива относится прибор АПС — 6. Взаимодействие ключей зажигания с штатным иммобилайзером Автопроизводитель комплектует транспортное средство двумя ключами для запуска мотора.

Ключи зажигания имеют разные вставки: Первый ключ считается рабочим, второй обучающим. Несанкционированный запуск мотора Шевроле Нива блокируется иммобилайзером, когда в СУ двигателем активирована опция против угона.

Опция становится активированной после настройки и обучения блокирующего устройства.

Что делать если иммобилайзер заблокировал запуск двигателя

Разблокировку иммобилайзера можно осуществить несколькими способами, многое зависит от типа устройства установленного в конкретную марку авто.

Распространённые способы:

1. Использование инфракрасного передатчика;
2. С помощью кнопки центрального замка.

Разблокировка с помощью ИК передатчика

Способ, если иммобилайзер заблокировал двигатель, подойдет для типов устройств, в которых управление центральным замком и иммобилайзером осуществляется ИК-ключом, к примеру, как у автомобилей Мерседес.

В данном случае понадобится четырехзначный код, который вводится в процессе разблокировки путем нажатия кнопки бортового компьютера (далее БК) при выжитой педали газа. Кнопка расположена на переключателе очистителя стекла с торца (не на всех авто).

Алгоритм действий:

1. Активируйте иммобилайзер и включите зажигание;
2. Мигающая лампа на панели приборов укажет, что запуск двигателя заблокирован;
3. Убираем мигание лампы путем выжимания педали газа;
4. Находим кнопку БК. Не отпуская педали газа нажимаем ее столько раз, сколько в первой цифре кода;
5. Убираем ногу с педали – мигание лампы начнется снова;
6. Выжимаем педаль повторно – нажатием кнопки БК вводим вторую цифру кода.
7. Отпускаем педаль;
8. Повторяем те же действия еще два раза.

Постоянное горение лампы, вне зависимости от того выжата педаль газа или нет, будет указывать на то, что иммобилайзер разблокирован и можно попытаться запустить двигатель.

Если код был введен неправильно, то иммобилайзер снова заблокирует двигатель. Ничего страшного не произошло, у вас есть еще две попытки. Если и они оказались не удачными, то через 15 минут можно их повторить.

Как разблокировать с помощью кнопки центрального замка

Чтобы разблокировать иммобилайзер с помощью кнопки управления центрального замка потребуется введение аварийного кода.

Важно понимать, что ниже перечисленными действиями можно только завести автомобиль, но не раскодировать компьютер и электроклапан. Алгоритм действий:

Алгоритм действий:

Включите зажигание. На панели приборов медленно замигает лампочка.
Выключите и снова включите зажигание. Лампочка будет мигать быстрее, другие же лампы появятся и через 3 секунды погаснут.
После нажатия и удержания центральной кнопки на брелоке лампа замигает медленнее

Внимательно следите за процессом мигания, важно считать вспышки и когда их количество будет равно первой цифры кода, отпустите центральную кнопку на брелоке.
Снова нажимаем и удерживаем кнопку. Отпускаем ее, как только количество миганий совпадет со второй цифрой кода.
Повторяем так еще два раза.

Все, иммобилайзер разблокирован и можно заводить двигатель. Но при включенном зажигании мигающая каждые 3 секунды лампа будет указывать, что защита отключена.

Иммобилайзер снова заблокируется, после чего повторно придется вводить код, если:

1. Вы отключите зажигание более, чем на 10 сек.
2. Отключите АКБ.
3. Устройство заблокируется на 5 минут, если код ввести 3 раза подряд с ошибкой.

Комплектация

В машинах Niva Chevrolet иммобилайзер конструктивно состоит из таких элементов:

• главный модуль, который позволяет включать и выключать блокировку силового агрегата посредством отправки команды на управляющие элементы;
• реле блокировки двигателя машины;
• диодный индикатор, который располагается в салоне, место монтажа выбирает установщик;
• ключ, вставляющийся в замок зажигания, с его помощью можно заводить и отключать мотор;
• набор силовых кабелей для подключения устройства к бортовой сети;
• руководство пользователя, в котором описаны все нюансы установки и использования блокиратора.

О неисправностях блокираторов в автомобилях ВАЗ рассказал канал IZO))) LENTA.

Возможности ИММО

Какие функции должен выполнять иммобилайзер:

• блокирование систем перемещения машины посредством использования одного рабочего канала передачи данных;
• возможность аварийного выключения блокиратора и перевод устройства в сервисный режим;
• автоматическая активация и деактивация защитной функции, большинство иммобилайзеров позволяют произвести настройку таймера для включения режима охраны по времени;
• управление замком капота.

Иммобилайзеры АПС-6 допускается синхронизировать для работы с электрическими стеклоподъемниками, противотуманными фонарями. При необходимости они могут использоваться для выполнения диагностики К-линии.

Если вы установите на свое авто более современный вариант блокиратора, беспроводной или контактный, то такие устройства будут иметь дополнительные функции и возможности:

• диалоговая авторизация автовладельца, идентификация осуществляется посредством использования ключа, выполненного в виде пластиковой карточки;
• если ИММО выполняет автоматическую авторизацию, то идентификация производится с использованием специальной метки;
• современные устройства позволяют подключать одновременно до пяти блокирующих реле, при этом управление может осуществляться как основными, так и дополнительными ключами и метками;
• многие модели устройств имеют функцию антиограбления, а также переводят блокиратор в сервисный режим с помощью кнопки Валет, последняя может использоваться для управления;
• для обеспечения надежной передачи сигналов применяются последние технологии, это позволяет передавать информацию с более высокой скоростью;
• все современные иммобилайзеры могут продуктивно функционировать в диапазоне критических температур – от самых низких до наиболее высоких;
• блокираторы могут эффективно функционировать не только внутри автомобиля, но и при их монтаже снаружи.

Великий Чиптюнер рассказал об удалении блокиратора из автомобиля Нива Шевроле.

Как работает иммобилайзер, конструктивные особенности

Чтобы разобраться, как разблокировать иммобилайзер, нужно понять из чего он состоит и как работает. Разберем на примере контактного типа устройства.

Основные конструктивные элементы иммобилайзера: электронный блок управления, система управления с катушкой, исполнительные механизмы, запрограммированный чип (транспондер).

1. Основой ЭБУ (не путайте с основным электронным блоком) является микросхема в которую вшиты специальная программа действий и код обмена. Последний опрашивает ключ на принадлежность его к конкретному авто.
2. Задача катушки в системе управления заключается в том, чтобы быстро считывать с ключа всю информацию. Она встроена в замок зажигания.
3. Задача исполнительных устройств — разрывать и подавать сигналы, поступающие к электронным системам управляющих подачей горючего, зажиганием и стартером. Также возможно их использование для активации дополнительной электромагнитной системы с помощью которой блокируются механические элементы автомобиля.
4. Чип — транспондер, находится в ключе зажигания. В нем прошит уникальный код, который распознает ЭБУ. Если код не соответствует конкретной машине, то электронный блок не даст команду на запуск двигателя.

Некоторые иммобилайзеры могут работать без участия водителя защищая автомобиль от ограбления, но это относится к дорогим моделям.

Благодаря своей компактности, современные иммобилайзеры устанавливаются настолько скрыто, что выявить их, а тем более их тип, практически невозможно, что додает им еще один плюс.

Как все происходит

Разберем на примере автомобилей Лада Калина, Приора, Гранта, Нива Шевроле в которых установлен штатный иммобилайзер АПС 6.

Как мы знаем, в ключе зажигания есть чип-транспондер с уникальным кодом, это касается и обучающего ключа с красной меткой и рабочего.

При вставлении ключа в замок зажигания с помощью катушки, которая расположена рядом по кругу, происходит считывания кода с чипа-транспондера. Информация сразу же передается в блок АПС 6.

Данный блок сравнивает полученный код с кодом, который находится в ЭБУ в постоянной памяти.

Если коды совпадают, то АПС дает разрешение на запуск двигателя. В ином случае завести автомобиль не получится.
