Как установить парктроник своими руками?

Как установить парктроник своими руками

Некоторые современные автомобили оборудованы заводским парковочным радаром. Такую опцию можно заказать при покупке нового автомобиля. Но если нет такой возможности, то любому технчески осведомлённому автовладельцу под силу установить парктроник своими руками на новый или подержанный автомобиль.

Перед покупкой будет полезно изучить материалы нескольких автомобильных форумов. На них неоднократно обсуждались различные модели парктроников и особенности их установки на разные автомобили. Проанализировав информацию, можно смело идти в магазин с автотоварами и подбирать себе нужный девайс

Покупая парковочный сонар, обратите внимание на комплектность набора. В установочный комплект входят:

  • 4 или 8 датчиков (зависит от модели радара);
  • электронный блок управления (ЭБУ);
  • фреза для сверления посадочных мест;
  • сигнализирующий прибор со звуковым или визуальным сигналом;
  • проводка;
  • инструкция со схемой подключения.

Перед покупкой парктроника внимательно изучите материалы автомобильных форумов

Необходимый инструмент

Для удачной установки парктроника понадобится следующее:

  • сам комплект парктроника;
  • шуроповёрт;
  • изоляционная лента;
  • нож со сменными лезвиями;
  • капроновые хомуты.

Порядок установки парктроника

  1. Вымыть бампер. Демонтировать его необязательно. Все работы можно провести на автомобиле.
  2. Наметить маркером места установки датчиков. Два крайних следует разместить на изгибах бампера. Остальные размещаются между ними на одинаковом расстоянии.

  3. Высверлить отверстия в бампере фрезой, которая идёт в комплекте. Установить датчики на бампер. Для усиления крепления можно использовать клей или герметик.

Многие водители устанавливают блок управления в багажном отделении

  1. Блок управления обычно размещают в багажном отделении. Место установки выбирает сам владелец автомобиля. Обычно ЭБУ парктроника располагают под обшивкой багажника на заднем крыле.
  2. Проложить кабель от блока управления к сигнальному прибору. Его обычно размещают на передней панели перед водителем или немного в стороне.
  3. Подключить питание на блок управления от электрической цепи задних стоп-сигналов автомобиля. Фишка питания обычно расположена возле заднего фонаря.

Видеопример установки парктроника

Если всё подключено верно, то парковочный радар в дополнительной настройке не нуждается. Единственное, что может понадобиться – это тонкая настройка положения датчика.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

  1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

  1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
  2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.

Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

“Киа” и парктроник

На различных моделях данного производителя это полезное устройство в числе штатного оборудования отсутствует. Поэтому установка парктроников на ”Киа” – это возможность сохранить задние фонари и переднюю оптику.

Для монтажа понадобится шуруповерт, отвертки, изолента, паяльник, штрипсы. Первым делом размечают места монтажа. Для этого приклеивают полоску малярного скотча по срезу на заднем бампере и отмечают точки, где будет осуществляется установка датчиков. Можно воспользоваться инструкцией, что идет в комплекте к конкретной модели устройства.

Далее при помощи шуруповерта и комплектной фрезы проделывают отверстия. Работать следует предельно аккуратно, чтобы не повредить бампер. Установка передних парктроников осуществляется по такому же алгоритму.

Далее снимают весь пластик багажника. Он просто тянется вверх и удаляется. В результате появится отверстие, через которое нужно протянуть провода датчиков, собрав их предварительно в пучок. Когда это будет сделано, заглушку возвращают на место.

Затем устанавливают дисплей устройства. Его можно навесить под крышей либо закрепить на панели приборов. Провода прокладывают через потолок и доводят до стекла. Для удаления обшивки на боковых стойках нужно демонтировать дверной уплотнитель и потянуть верхний край к центру. Далее надо только поддеть фиксатор.

Затем разбирают левую часть багажника. Устанавливают блок управления и соединяют все элементы. Питание лучше подавать через кабель, который проходит в верхней части багажника и уходит на крышу с левой стороны. Нужен бело-оранжевый провод – это «плюс», черный – «минус». Все соединения тщательно изолируют.

Установка закончена, осталось только собрать салон, после чего можно проверять работу устройства.

Технология установки парктроника своими руками

Установка парктроника на ваш автомобиль, потребует небольшой арсенал инструментов и материалов для правильного монтажа своими руками. При подготовке к работе необходимо вооружиться простым набором привычных инструментов, начиная от отверток и заканчивая гаечными ключами. Также понадобится электрическая дрель или аккумуляторный шуруповерт, рулетка и маркер. Из дополнительных материалов следует купить малярную и изоляционную ленту, а также силиконовый герметик или клей.

  1. Начинать работу можно в любой последовательности. Например, сначала найти и освободить в багажнике место для установки электронного блока. Он может монтироваться при помощи штатного кронштейна или приклеиваться с помощью двустороннего скотча, герметика и т. д.
  2. Самым ответственным и сложным этапом установки парктроника будет внедрение в бампер таких инородных тел, как датчики. Именно поэтому в комплекте должна быть специальная насадка для электродрели или шуруповерта, диаметр которой совпадает с размерами сенсоров. Чтобы выполнить эту работу максимально аккуратно, лучше демонтировать бампер и очистить его от загрязнений.
  3. Для точного проведения установки датчиков требуется сделать разметку при помощи рулетки и маркерного карандаша. Лучше всего на поверхность бампера наклеить малярную ленту, после чего на нее наносить необходимые метки.
  4. Сначала делаются отметки в закруглениях бампера (габаритные точки). После этого расстояние между этими двумя точками делится на три равные части. На границе раздела делаются еще две отметки. В результате получаем разметку для 4 датчиков.
  5. При выполнении разметки необходимо учесть такой важный параметр, как высота нахождения сенсора от земли. Оптимальное расстояние следует искать в инструкции, но обычно оно составляет 0,5 м. Разметка должна учесть и то обстоятельство, что положение датчиков на автомобиле при окончательной установке бампера на место должно быть строго горизонтальным.
  6. Теперь придется оснастить дрель или шуруповерт фрезой и приступить к сверлению отверстий под сенсоры. Работу необходимо вести на небольших оборотах электроинструмента.
  7. После предварительной примерки, датчики устанавливаются в отверстия, предварительно на посадочные гнезда наносится слой герметика или клея. Необходимо пометить сенсоры, чтобы правильно подключить их в дальнейшем к блоку управления.
  8. Когда внутри бампера завершится монтаж датчиков, провода собираются в один жгут и связываются изолентой. После этого бампер возвращается на автомобиль, а проводка протягивается в багажный отсек.
  9. Аналогично проводится установка сенсоров в переднем бампере. Только провода необходимо провести через моторный отсек в багажник.
  10. Когда провод от каждого сенсора будет соединен с соответствующим гнездом ЭБУ, останется подключить к блоку управления монитор. Сам дисплей крепится к лобовому стеклу или панели приборов при помощи двустороннего скотча. Он обычно имеется на опорной части экрана.
  11. Установку парктроника можно считать завершенной только после тестирования прибора во дворе. Когда водитель будет понимать, на каком расстоянии до препятствия подается тот или иной сигнал, можно смело отправляться в дорогу

Следует отметить, что установка парктроника своими руками делается не только ради экономии денежных средств. Когда автовладелец самостоятельно установит и испытает прибор, он будет понимать все его сигналы, а также получит настоящее удовольствие от проделанной работы. Теперь он станет почти экспертом в данном вопросе и сможет давать советы своим друзьям или знакомым.

Сборка парктроника в домашних условиях

Полезные советы автолюбителямКак правильно выбрать парктроник для автомобиля

1. Приклейте плату Arduino ко дну ящика при помощи клея или силикона и подведите питание к контроллеру.

2. Присоедините питание ультразвукового датчика 5В.

3. Подключите выход ультразвукового датчика «SIG» к выводу ШИМ Arduino (это нужно для того, чтобы мы могли слать импульсы в датчик, а потом считывать их возврат). Используйте, допустим, 7вывод.

4. Перед подключением трехцветного светодиода, определите какие «ноги» за какой цвет отвечают. Красный, зеленый и синий подсоединяете соответственно к 11, 12 и 13 выводу Arduino.

5. Теперь осталось дело за программой. После тестирования ПО, если все нормально работает, то закрепите датчик на стене вашего гаража, а светодиод выведите в удобное для Вас место.

Советы и рекомендации

Во время работы, в процессе которой происходит установка парктроника своими руками, нужно соблюдать несколько правил. Именно эти рекомендации помогут не ошибиться.

Советы по установке:

Разметку на бампере лучше всего производить маркером. Карандашные линии стираются быстро, поэтому есть риск ошибиться. Маркерные отметки удаляются спиртосодержащими жидкостями.

Отверстия необходимо сверлить перпендикулярно к поверхности самого бампера. Датчики должны быть расположены горизонтально.

Если бампер имеет демпфер, то для прокладки кабелей используется шило, либо гвоздь.

Блок обработки сигналов закрепляют на поверхности скотчем.

Также следует отметить, что не стоит размещать данный блок рядом с электронным блоком авто. Это повлечет за собой появление помех, которые будут оказывать негативное влияние на работу автомобильной системы в целом.

Как он работает

Многие из вас знают, что парктроник — это такое устройство, которое можно купить и установить в передний или задний бампер, либо же в передние и задние части авто одновременно. Когда вы приближаетесь к какому-то объекту во время парковки, он пищит, сигнализируя о том, что если вы сейчас не затормозите, то будет беда.

Но это общие слова. На деле парктроник — это акустическая парковочная система. То есть устройство, предназначенное для облегчения процесса парковки машины. Функция — предупредить водителя о препятствиях и расстоянии до объекта. Штатный парктроник установлен с завода, а встраиваемый монтируется отдельно, то есть уже самим автовладельцем.

Схема устройства основана на электромагните. Данная электромагнитная акустическая система создает электромагнитное поле перед бампером. Потому все объекты, которые попадают в радиус действия поля, меняют параметры сопротивления, что активизирует работу сигнальных устройств.

Это не просто датчик с камерой заднего вида. Это целый блок, система, включающая в себя набор оборудования:

  • блок управления;
  • набор датчиков;
  • устройства для звукового вида оповещения;
  • монитор.

Главный компонент — это ЭБУ, то есть электронный блок управления. Он для автомобиля крайне необходим, поскольку просто с монитором и камерами в бампере вы не получите полноценный парктроник. Блок контролирует работу датчиков, которые выявляют препятствия. Это достигается за счет эффекта, когда отражаются ультразвуковые волны. Так система понимает, что впереди препятствие и определяет расстояние до него. То есть устройство поумнее многих водителей, если честно. А то, бывает, смотрят в зеркало заднего вида, но упорно ничего не видят. Это я про того умника, который решил припарковаться в мой передний бампер.

Датчик испускает волны, которые отражают от объектов, расположенных рядом, и возвращаются обратно в виде сигнала. Система высчитывает, за какое время волна вышла, дошла до объекта и вернулась. Так она узнает, какое до него расстояние.

Сколько стоит датчиков на парктронике? Многие думают, что один. Но нет. Самый простой вариант оснащен парой датчиков, а современные продвинутые модели имеют сразу 8 датчиков.

Виды

Покупка и установка парктроников в Москве, СПб и даже мелких городах не проблема. Другой вопрос в том, какой лучше. Цена не всегда является объективным показателем. Хотя скажу сразу, покупать дешевые китайские устройства не стоит.

Есть фирмы Паркмастер, Aviline, Sho Me и многие другие, которые отлично себя показатели и заслуживают доверия. Приобрести их можно через Интернет магазин, Алиэкспресс или просто в обычном магазине автомобильной электроники. Обязательно спрашивайте сертификаты и все документы, дабы не купить подделку, которая не работает толком.

Но хорошо подумайте, какой именно парктроник выбрать. Их различают в зависимости от количества датчиков.

  1. Два датчика. Бюджетные, простые и доступные устройства. Но у них есть мертвые зоны, потому такие парктроники не всегда могут обнаружить некоторые объекты. К примеру, вертикальные столбы.
  2. Четыре датчика. Если брать соотношение цены и эффективности, то это оптимальный вариант практически для любой машины, от дешевой до дорогой. Слепых зон нет, датчики прекрасно контролируют все происходящее сзади.
  3. Шесть датчиков. Это для тех, кому нужен контроль спереди и сзади. 4 устройства стоят позади, а два — впереди.
  4. Восемь датчиков. Принцип тот же, только с каждой стороны одинаковое количество — по четыре устройства.
  5. Любой вариант, работающий совместно с камерой заднего вида.

Нужен ли вам передний парктроник, вопрос сугубо индивидуальный. Тратить на него огромные деньги лично я не вижу смысла. Но если вы считаете, что он вам пригодится, тогда смело покупайте.

Датчик парковки ( парктроник).Как я его установил на Москвич 2141

Всем привет! В этом обзоре я расскажу о датчике парковке (парктроник), который при наличии прямых рук, можно установить на любой автомобиль. Выпала мне возможность взять на обзор датчик парковки.На 2 бампера не захотел брать, так как не вижу смысла крепить датчики на передний бампер, да и лень.Взял с 4 датчиками которые установил на задний бампер. Посылка пришла на удивление в хорошем состоянии, я имею в виду, что внешне коробка была не помята


С боку на коробке есть краткая информация и какие есть цвета датчиков, хотя на сайте продавца был белый и чёрный цвет. Рабочее напряжение: DC 12V ± 2V Рабочая температура: -20 ℃ ~ + 70 ℃ Рабочий ток: 200 мА ± 50 мА Диапазон детектирования: спереди: 0,3-0,8 м назад: 0,3-2,0 м. Угол детектирования: H> 80 ° V> 70 °


Ну и начну сразу что идёт в наборе. 4 датчика парковки


Длина провода составила 2.4 метра, мне хватило с запасом. Размеры датчика такие:


С обратной стороны датчика нарисована стрелка, показывает направления датчика при установке.Стрелка должна смотреть строго вверх!


Штекер и сам датчик по качеству сделан хорошо, тут недостатков я не вижу


Далее переходим к блоку управления.Размеры его такие На боковой части блока управления имеем 4 входа для датчиков, питание и монитор


Так же по бокам есть проушины для крепления блока саморезами.


Сам блок очень лёгкий 51 грамм.


Так же на схеме блока есть 4 регулятора для настройки датчика, которые как то не аккуратно залиты клеем


На следующей очереди у нас монитор.


Размеры его такие:


Монитор имеет цветные шкалы деления, они загораются в зависимости от приближения к препятствию и с какой они стороны. В верхней части есть динамик который очень неприятно пищит.Бывает хорошо работает и иногда так пищит как будто скоро выйдет из строя, при чем это было сразу после установки.Думаю вскоре я его заменю


Штекер держится хорошо не вылетает.Провод у меня получился с запасом, а его там 5 м.


Ещё в наборе был двухсторонний скотч для блока управления и монитора.На их я всё и прилепил.


Огромным плюсом я считаю, что в наборе была фреза под размер датчика.Мой 4мм бампер просверлила без проблемм

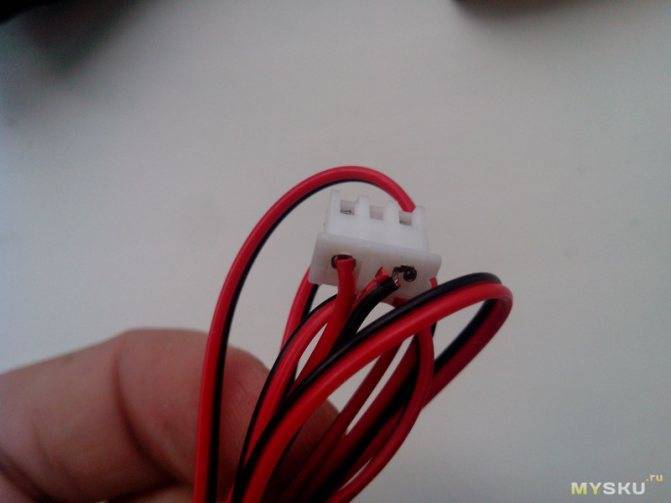

Как видите один конец провода был плохо припаян, решил его заменить

Установка парктроника

Для начала это обязательно читайте инструкцию, иначе при неправильной установке он у вас будет показывать не точно.Первое что нужно знать, так это то, что датчики должны находиться от земли минимум от 50 см до 60 см.Учитывайте на сколько у вас просядет авто при загруженном багажнике.Если к примеру датчики будут находиться 30 см от земли, то при движении задним ходом они будут срабатывать на ровную землю.В моём случае расстояние 52-53 см. После того как отметил высоту я, прилепил строительный скотч на всю длину бампера


Далее отметил место для датчиков


Несколько раз перепроверил, после чего начинал сверлить шуроповёртом на минимальной скорости под прямым углом.После этого лишний пластик можно удалить лезвием или канцелярским ножом.


Самым волнительным и тяжёлым для меня моментом было именно разметка бампера, так как права на ошибку нет, как просверлишь так и будет работать, но всё получилось удачно.Датчики стали как родные, под нужным углом.Напомню что их нужно ставить стрелкой вверх


В итоге расстояние между ними у меня получилось 34 см


Провода датчиков я протянул в штатные отверстия по бокам авто, видимо они предназначены для слива воды или вентиляции.Блок управления я закрепил под обшивкой с помощью двухстороннего скотча который был в комплекте.Приклеил на кузов авто, предварительно обезжирив металл керосинном (что было под рукой)


Датчики нужно подсоединять к блоку по порядку A.B.C.D по этому провода я пометил


Ставлю минус за то, что не штекерах нет меток A.B.C.D как это есть в других парктрониках.Питание блока я кинул от лампочки заднего хода. Последний шаг это подключение монитора.Провод я протянул под обшивкой потолка, так как его быстрее разбирать чем тянуть по полу. Монитор закрепил на скотч с набора на зеркало, так как я считаю что это самое оптимальное для него место, что бы все было перед глазами.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Принцип работы и виды парктроников

Принцип работы парктроника заключается в обработке электронным блоком полученных от беспроводных приемо-передающих датчиков, установленных на бампере автомобиля сигналов, и представлении их на дисплее в удобном для водителя виде.

В самых простых парктрониках информация представляет собой прерывистый звуковой сигнал, частота прерывания которого увеличивается по мере приближения автомобиля к препятствию.

В наиболее распространенных парктрониках информирование звуковым сигналом дополнено монитором или дисплеем, на котором в графическом или в графическом и цифровом виде выводится расстояние до препятствия в метрах. Структурную электромонтажную схему такого радара вы видите на фотографии. В дорогих моделях парктроников дополнительно имеется видеокамера, объектив которой постоянно приходится протирать от грязи, что на практике сводит на нет все ее преимущество.

Датчики измерения расстояния в парктрониках применяются двух типов – ленточные и ультразвуковые. Ленточные датчики представляют собой металлическую ленту, закрепленную с внутренней стороны бампера, детектируют препятствие только на расстоянии менее 30 см и плохо работают в условиях влажной среды, поэтому практически не применяются.

Существуют виды беспроводных парковочных радаров, в которых сигнал от электронного блока на монитор передается с помощью радиосигнала. Цена такого парктроника на порядок выше, а кажущаяся простота монтажа обманчива, так как все равно к устройствам необходимо подводить с помощью проводов питающее напряжение, что практически сводит на нет рекламируемое преимущество. В дополнение такая система подвержена радиопомехам, что снижает стабильность работы пароковочного радара в целом. От покупки такого парктроника я сразу отказался.

Устройство и принцип работы ультразвукового датчика парктроника

Ультразвуковые датчики парктроника неприхотливые и способны уверенно обнаружить любое препятствие, находящееся на удалении от автомобиля ближе 2 метров. Ультразвуковой датчик подобен телефонной гарнитуре, только динамик и микрофон установлены в одном корпусе.

Работает датчик следующим образом. С электронного блока на излучатель датчика периодически подается пачка импульсов частотой 40 кГц. Если на пути импульса встречается препятствие, то он отражается и улавливается микрофоном. Далее передается в электронный блок обработки сигнала, который измеряет промежуток времени между моментом излучения импульса и времени его возврата от препятствия. Чем дальше находится препятствие, тем больше нужно времени для возврата сигнала к датчику. Таким простым путем и определяется расстояние. Электронному блоку остается только преобразовать время путешествия импульса в метры и вывести информацию на дисплей.

Расстояние, на котором парктроник может обнаружить препятствие зависит от мощности излучаемого импульса и чувствительности микрофона.

Угол излучения импульсов ограничен, поэтому для полного перекрытия слепой зоны на бампер требуется установить не менее четырех ультразвуковых датчика.

Как избежать поломок

В первую очередь нужно помнить о периодическом тщательном осмотре рабочих узлов и их очистке от загрязнений. При появлении следов грязи на поверхности датчиков нужно незамедлительно удалить их. Точно так же придется сделать с влагой.

Если речь идет о ленточном парктронике, необходимо уделить внимание не только внешним частям, но и внутренним. Нередко грязь скапливается под корпусом

Еще одним уязвимым местом является блок управления

Время от времени его нужно чистить, соблюдая осторожность, чтобы не повредить важные узлы и рабочие элементы

Ключевым залогом долгой и бесперебойной работы парковочного радара является правильный монтаж и подключение соединений. Однако на одной установке все не заканчивается. Понадобится качественная настройка режимов работы, чтобы система вовремя реагировала на препятствия, а вероятность ложных срабатываний была минимальной.

Учитывая эти рекомендации, можно продлить срок службы датчика, обеспечив себе комфортную и безопасную езду на автомобиле.

Парктроник представляет собой приемопередающее устройство. Цель этого устройства обнаруживать неожиданно возникшее спереди или сзади транспортного средства помеху и предупредить об этом водителя.

Работает парктроник по принципу радара. То есть устройство посылает во все стороны звуковой сигнал, обычно используются ультразвуковые частоты.

Сигнал, натыкаясь на препятствие, отражается от него и возвращается на приемное устройство парктроника. В блоке управления парктроника сигнал обрабатывается и водителю выдается предупреждение о возникшей преграде.

Конструктивно парктроник выполнен в трех вариантах:

  • В первом случае он состоит из блока управления, датчиков, соединительных проводов.
  • Во втором случае, провода отсутствуют.
  • В третьем, вместо датчиков используют металлизированную ленту.Считается, что такие ленточные парктроники лишены мертвых зон. Устанавливается он с внутренней стороны бампера.

Про установку парктроника своими руками вы можете узнать в практическом руководстве: как поставить датчики, оборудование и провести тестирование.
