Выставление угла опережения зажигания своими руками

Определение раннего и позднего зажигания

Из-за слишком раннего и позднего зажигания может перестать нормально функционировать двигатель. Чтобы мотор гарантировал конкретную мощность, в цилиндр искра должна подаваться тогда, когда энергия безвоздушной смести сжата в нем (особенно в том случае, если устройство функционирует на дизеле) и могла бы применяться на максимум.

Если же искра не будет подана вовремя, то начнется слишком позднее воспламенение смеси (из-за этого энергия будет выходить через выхлопные трубы) или слишком раннее (тогда часть энергии будет работать против поршневых движений). Автовладельцам необходимо научиться распознавать зажигания и не допускать их. Теперь стоит перейти к детальному обзору каждого процесса.

Ранее зажигание отличается тем, что процесс сгорания двигателя заканчивается до момента прихода поршня в конкретную точку. Заключенная внутри петли площадь считается эквивалентной по сравнению с отрицательной работой. Это связано со следующим: сжатие газа подразумевает затрату большего количества сил нежели возникающих после расширения. О явных признаках раннего зажигания можно говорить в том случае, если:

Присутствуют металлический, звонкий шум, появляющийся не только в цилиндре, но и в двигателе, а также провоцирующий перегрузку деталей мотора и усиленную разработку подшипников.
Уменьшается мощность агрегатов и число оборотов в силовых цилиндрах.
Двигатель неустойчиво работает на небольших оборотах.
Увеличивается топливный расход.
Усиливается износ двигательных элементов.

Позднее зажигание считается не таким опасным как ранее. Его ключевая специфика состоит в следующем: горение смеси происходит при низком уровне давления и увеличенном уровне цилиндрового объема. В таком случае цилиндровая смесь догорает во время процесса расширения. Позднее зажигание также определяется по некоторым признакам. Речь идет об:

Увеличении расхода горючего материала.
Высоком уровне отложений цилиндровых нагаров.
Потере мощности.
Сильном перегреве двигателя.

Если зажигание выставлено неправильно

Если зажигание раннее, то из-за того, что искра появляется рано. В тот момент, когда поршень только начал подниматься, топливно-воздушная смесь воспламенилась и этот взрыв идет против поднимающегося поршня, в следствие чего происходит пустая потеря энергии.

По признакам раннее зажигания можно определить по следующим пунктам:

Во время работы ДВС появляется металлический шум, как-будто что-то ударяется в цилиндре.
Обороты холостого хода плавают, наблюдается нестабильность работы.
Если нажать резко на газ, мотор как бы захлебывается, не реагирует сразу на подачу большего количества топлива.

Что касается установленного позднего зажигания, то оно также негативно влияет на работоспособность мотора и ресурс его составляющих деталей.

В этом случает, смесь поджигается поздно, то есть когда поршень уже идет вниз. Топливо догорает, если успевает, при обратном движении поршня (вверх).

Признаки позднего зажигания:

ДВС не может развить скорость. Плохо реагирует на нажатие педали акселератора.
Расход топлива выше нормы.
На поршне и стенках цилиндра образуется нагар, кокс, который потом, уже даже при правильно настроенном зажигании, создает помехи в работе.
Из-за неравномерного сгорания топливно-воздушной смеси, ДВС быстро перегревается.

Скачет значение опережения зажигания и двигатель троит

Термин «угол опережения зажигания» современный автовладелец, да и механик, слышит не так уж часто. А опережение зажигания, несмотря на это, по-прежнему есть и играет важную роль в работе двигателя. Какую именно — разбираемся ниже с помощью Motordata OBD и знаний об устройстве двигателей внутреннего сгорания. Для начала проговорим процесс работы двигателя. На такте сжатия, когда поршень подходит к верхней мертвой точке (ВМТ), свеча зажигания формирует искру, от которой воспламеняется топливовоздушная смесь. Смесь, однако, сгорает не моментально, а относительно медленно, поэтому если воспламенить ее непосредственно в ВМТ, основное давление газов будет достигнуто, когда поршень уйдет уже довольно далеко вниз. При этом от сгорания заряда смеси будет получено очень немного полезной работы.

А вот если поджечь смесь немного заранее, то можно сделать это так, чтобы к ВМТ газы создали максимальное давление и с максимальным усилием направили поршень вниз. В этом случае полезная работа будет максимальной.

Возможна и обратная ситуация, когда воспламенение произойдет слишком рано. В этом случае давление газов при сгорании смеси разовьется еще до подхода поршня к ВМТ. Тогда тоже не выйдет получить от двигателя полную мощность.

Временной промежуток между достижением ВМТ и воспламенением называется опережением зажигания. Измеряется он, однако, не в единицах времени, а в градусах угла поворота коленчатого вала, поэтому и сам параметр называется «угол опережения зажигания» (или УОЗ).

Современные технологии позволили нам «заглянуть» внутрь камеры сгорания прямо во время работы двигателя, и теперь любой может собственными глазами увидеть опережение зажигания. Если попытаться зафиксировать это картинкой, то это будет выглядеть примерно так:

Красным выделено положение поршня в момент воспламенения, а синим — положение ВМТ. В динамике это можно увидеть на видео внизу.

На любом бензиновом двигателе угол опережения зажигания должен быть правильно выставлен. На самых первых автомобилях опережение зажигания выставлялось водителем прямо во время движения — для этого на руле был отдельный рычажок, наряду с рычагом акселератора. В документации тех лет особо подчеркивался этот аспект водительского мастерства — правильно выбрать режим работы двигателя. В некоторых документах (например, на автомобили Buick периода 1910-1920 годов) использовался термин «чувство лошади».

Времена показали, что водителю и без того хватает забот, поэтому со временем это бремя с него сняли. Если переместиться в советский автопром семидесятых годов, мы увидим, что опережение зажигания регулировалось уже механиком, с помощью поворота трамблера (прерывателя-распределителя) на определенный угол. В то время умение выбрать УОЗ уже не было обязательным для водителя, однако хорошим тоном считалось, когда автовладелец сам умел настроить этот угол правильно, а также снять, почистить, собрать, поставить и настроить карбюратор. Тем не менее, уже тогда в составе системы зажигания был механический и/или вакуумный корректор, сдвигающий УОЗ в зависимости от нагрузки на двигатель (фактически — от разрежения в задроссельном пространстве или от оборотов двигателя).

Совершим еще один скачок во времени. В наши дни управление УОЗ полностью отдано электронному блоку управления (ЭБУ) двигателем. На него не может влиять ни водитель, ни механик — автопроизводители не дают штатных средств управлять этим параметром. От этого, однако, данный параметр не стал менее важен для работы двигателя. А значит, и при диагностике нужно понимать, что означает этот параметр и как им управляет ЭБУ.

УОЗ является одним из параметров, влияющих на экологичность выхлопа, поэтому он обязательно присутствует в наборе параметров, выдаваемых по стандартному протоколу OBD/EOBD. Зачастую его выдача выглядит очень упрощенной, так как ЭБУ нередко вычисляет его отдельно для каждого цилиндра, но и существущего параметра часто достаточно, чтобы оценить работу двигателя. Тем более ее достаточно, чтобы оценить зависимости.

Подключимся к автомобилю Opel Astra H (он выбран, потому что есть под рукой, а не из каких-то глубоких соображений) и посмотрим, как выглядит зависимость УОЗ от оборотов двигателя:

Как можно выставить угол опережения зажигания

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

Видео — проблема раннего зажигания на ВАЗ 2106:

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.

Регулировка зажигания на слух

Процесс происходит на холостых оборотах заведенного, прогретого двигателя (в случае необходимости можно немного подтянуть подсос для обеспечения устойчивой работы).

Гайка, фиксирующая корпус трамблера ослабляется, после чего начинается его медленное вращение в разные стороны.

В положении, где обороты двигателя будут наиболее максимальными, нужно попробовать «погазовать». Если при резком нажатии на педаль не произойдет никаких перебоев, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.

От этой точки следует провернуть корпус распределителя на 1-2° по часовой стрелке, после чего зажать его фиксатор.

Выполнение последнего пункта необходимо для того, чтобы зажигание не было слишком «ранним», что создает излишнее сопротивление вращению коленчатого вала.

Установка угла опережения по искре

Поршень первого цилиндра нужно установить в верхнее положение вращением коленвала до совпадения метки шкива с первой меткой на блоке ГРМ.

Раздатчик при этом должен быть направлен в сторону контакта провода первого цилиндра. Если же он окажется в другом направлении, требуется выполнить еще один полный оборот маховика. Можно также искать нужное положение, выкрутив свечу из первого цилиндра.

Из крышки трамблера вынимается центральный высоковольтный провод, а его контакт размещается на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

Медленно проворачивая корпус распределителя, необходимо движениями бегунка влево/вправо найти положение, при котором возникнет искра между контактом провода и «массой».

Далее, двигая трамблер по миллиметру в направлении против часовой стрелки, следует поймать момент, при котором искра перестанет появляться, после чего зажать фиксатор.

Регулировка зажигания по лампочке

Первоначально осуществляется установка поршня первого цилиндра в положение, предшествующее ВТМ (ровняясь на среднюю метку) вышеописанным способом. Далее один провод обычной автомобильной лампочки подключается к «массе», а другой к проводу, ведущему от катушки к трамблеру.

Видео — как выставить зажигание по лампочке:

При включенном зажигании корпус распределителя вращается в разных направлениях до тех пор, пока лампочка не загорится. Остановив распределитель в этом положении нужно его зафиксировать.

Очень редко бывают случаи, когда машина замечательно работает при значительных несовпадениях меток. Это может быть вызвано неправильной предшествующей сборкой двигателя или растяжением цепи ГРМ.

Способы установки зажигания

Важно знать, куда и насколько проворачивать корпус, чтобы установить зажигание правильно. Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную

Существует несколько методов установки угла опережения зажигания на авто, где за работу системы зажигания не отвечает ЭБУ, и все работы делаются вручную.

«По стробоскопу».

Самый точный метод установки зажигания – это с использованием стробоскопа.

Технология установки угла опережения с его помощью – очень простая, и для ее выполнения всего лишь потребуется:

Стробоскоп;
Набор ключей;
Белый маркер или краска.

Регулировочные работы следует выполнять на прогретом двигателе. Рассмотрим, как все делается на примере ВАЗ-2107 с карбюратором.

Отметим, что описанный метод подойдет практически для любой машины с карбюратором, а также инжекторных моделей, у которых установка выполняется вручную.

Действия таковы:

Проворачиваем коленчатый вал до совмещения меток на шкиве с метками на защитной крышке привода ГРМ. У ВАЗ-2107 на крышке нарисовано 3 метки – две коротких и длинная. Длинная метка указывает на ВМТ в первом цилиндре, короткие же соответствуют углу опережения в 5 градусов (средняя метка – 5 град., крайняя короткая – 10 град.). Нужно совместить метку на шкиве со средней на крышке;

Указанные метки помечаем белой краской;
Проверяем положение бегунка трамблера – он должен смотреть в сторону контакта первого цилиндра;

Подключаем стробоскоп согласно инструкции (обычно два вывода его соединяются с АКБ, а третий закрепляется на высоковольтном проводе 1-го цилиндра);

Запускаем силовую установку и устанавливаем обороты на уровне 750-800 об/мин;
Светим стробоскопом на шкив коленчатого вала. Импульсное свечение прибора приведет к тому, что визуально метка на шкиве будет находиться на одном месте, и она сравнивается со средней меткой на крышке.

Если указанные метки находятся на одном уровне, то угол опережения установлен правильно и регулировка не нужна. В случае же когда метка шкива расположена перед или за меткой крышки – регулируем;

Глушим мотор и переходим к трамблеру. Попускаем его фиксирующую гайку и проворачиваем в нужную сторону;
Если метка шкива расположена за меткой крышки – зажигание позднее. Для его устранения необходимо немного провернуть трамблер в сторону, противоположную вращению бегунка, при раннем же — крутим корпус в сторону вращения. При этом смещать трамблер следует понемногу, после чего его зафиксировать гайкой;

Снова заводим мотор и смотрим на метки

Важно добиться, чтобы они во время работы мотора были совмещены.

Принцип регулировки с помощью стробоскопа практически одинаков для всех авто. Единственное, метки могут совмещаться не только по шкиву, но и по маховику (там они тоже есть), это уже кому как удобнее.

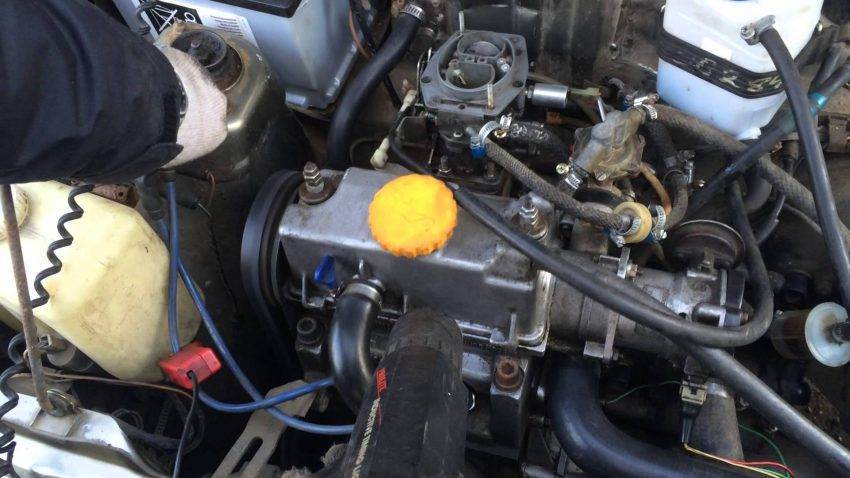

«По лампочке».

В отличие от способа со стробоскопом, лампа не даст точной установки угла.

И все же этот метод вполне применим, тем более, что с его помощью можно отрегулировать зажигание даже в дороге. Примером выступит ВАЗ-2108.

Из инструментов понадобиться всего лишь лампа накаливания на 12 Вольт, два провода и набор ключей.

Чтобы отрегулировать по лампочке зажигание нужно:

Совместить метки на шкиве привода ГРМ с выступом на крышке, установив ВМТ на первом цилиндре
. Дополнительно проконтролировать правильность установки можно по маховику через смотровое окошко на корпусе;
Берем лампочку, подсоединяем к ней провода. Затем один из проводов подключаем к выводу «К» на катушке зажигания, а второй бросаем на «массу»;
Послабляем гайки крепления распределителя;
Включаем зажигание, но авто не заводим;
Проворачиваем корпус трамблера так, чтобы лампочка потухла. Затем плавно и аккуратно крутим его в обратную сторону. Вся суть этого метода сводиться к тому, чтобы «поймать» момент, когда лампа загорится. Именно в этом положении на свечку будет подаваться импульс;
Затягиваем гайки крепления и проверяем работоспособность силовой установки.

«На слух».

Некоторые мастера для установки угла опережения вообще не пользуются какими-то приспособлениями, а делают все «на слух».

Причем делается все очень легко: авто заводиться, устанавливаются холостые обороты.

А далее просто ослабляется крепление трамблера, после чего корпус вращается в разные стороны, при этом слушается поведение силовой установки. При вращении из-за меняющегося угла обороты начнут плавать.

Суть этого метода заключается в том, чтобы установить максимально высокие обороты на моторе, причем они должны быть стабильными. После этого трамблер фиксируется в выбранном положении и все.

Дизельный двигатель: признаки неисправностей и возможные причины

При эксплуатации автомобиля в работе дизельного двигателя происходят сбои, которые можно определить по следующим признакам.

Сложности с запуском ДВС Слишком ранний или поздний впрыск, что ведет к неправильному углу опережения подачи горючего. Некачественное распыление дизельного топлива происходит из-за изношенности деталей. Завоздушивание топливной системы вызывает нехватку дизельного топлива перед топливным насосом. В топливном насосе высокого давления износились нагнетательные клапаны. Возникли дефекты в насосе низкого давления. Регулятор работает неправильно, что сводит к минимуму объем поступающего горючего при запуске силового агрегата. Загустевание дизтоплива в зимнее время года. Возникли проблемы со свечами накаливания. Во время впрыска возникает давление, недостаточное для нормального запуска двигателя.Падение мощности силового агрегата Проблема могла возникнуть из-за неправильного угла опережения подачи горючего. Всережимный регулятор и топливный насос отрегулированы некорректно. В топливном насосе высокого давления износились прецизионные элементы. Износ регулятора. Получили повреждение распылители, возможен их износ. Ниже допустимых значений падает давление впрыска. Элементы системы нагнетания не подают требуемый объем горючего.Увеличение расхода дизтоплива Угол опережения впрыска неправильный. Получили повреждения или износились распылители. Давление впрыска падает ниже допустимых значений. Компрессия значительно снизилась. Происходит утечка горючего. Воздушный фильтр забился. Топливный насос высокого давления неправильно отрегулирован. В топливном насосе износились нагнетательные клапаны. Силовой агрегат работает некорректно.ОГ (отработанные газы) черного цвета Компрессия значительно снизилась. Регулировка клапанов выполнена неправильно. Форсунки не справляются с распылением дизтоплива. В камере сгорания возникают проблемы со образованием топливовоздушной смеси. Такие нарушения могут происходить из-за проблем с закрытием клапанов (неправильная регулировка) или возникновения окисленного налета.Цвет отработанных газов изменился на белый или серый Неправильно выставлен угол опережения впрыска. Компрессия значительно снизилась. В прокладке головки блока цилиндров возник пробой. Мотор переохладился.Появление жесткости в работе двигателя Появился дисбаланс между объемами горючего, поступающего в цилиндры агрегата. Часть форсунок работает некорректно. Компрессия значительно снизилась. Выставлен слишком ранний впрыск дизельного топлива.Мотор перегревается Форсунки неправильно распыляют дизельное топливо. Некорректно выставлен угол опережения впрыска.Двигатель не развивает максимальную мощность Засорился воздушный фильтр. Завоздушивание ТС. Проблемы с работой топливного насоса высокого давления. Некорректно выставлен угол опережения впрыска горючего. Проблемы с форсунками. Возможная причина ― неисправность крепления деталей. Нарушена герметичность топливопроводов. Проблемы с регулировкой тяги акселератора.Уровень шума силового агрегата вырос Завоздушивание топливной системы. Плохая работа распылителей.Силовой агрегат на холостом ходу работает неравномерно Некорректно выставлен угол опережения впрыска горючего. Проблемы с ходом педали газа. Ослабление топливопровода между ТНВД и топливным фильтром. Проблемы с подачей горючего. Некорректно работают форсунки и распылители.Колебания частоты оборотов коленчатого вала Разрегулированность и изношенность системы впрыска. Износился регулятор оборотов. Завоздушивание ТС. Избыточное давление газов в картере.Непредвиденная остановка силового агрегата Топливный фильтр забился, подача горючего в топливный насос высокого давления осуществляется в недостаточном объеме. Поврежден ТНВД, что вызвало прекращение поступления горючего. Топливный насос низкого давления получил повреждение. Поврежден трубопровод впрыска. Нарушено соединение насоса с приводом. Поршень-разделитель износился, возможен перекос детали. Возможен износ ротора или поршней в топливном насосе высокого давления.Выходят из строя свечи накаливания Такую неисправность могут вызвать дефектные форсунки.Заглушить силовой агрегат невозможно Вышел из строя соленоидный клапан.В картере растет уровень масла Проблема может возникнуть из-за протечки моторного масла. Некорректно работают форсунки («льют»).Торможение двигателем затруднено Некорректно выставлены холостые обороты. Загрязнение сливных топливопроводов.

Бензиновые двигатели с впрыском топлива (инжекторные)

Признаки позднего зажигания на инжекторе те же, что и на карбюраторном двигателе. Но в этом случае самостоятельную регулировку угла опережения не сделать. Дело в том, что работой систем зажигания и впрыска топлива управляет электронный блок управления. Он подаёт управляющие импульсы системам после обработки сигналов от датчика положения распределительного вала и датчика коленвала. Корректировка момента искрообразования производится также с учётом сигнала от датчика детонации. Чтобы определить точную причину сбоев в работе, необходима профессиональная диагностика. Допустим, что прозвонка ДПРВ мультиметром не выявила неисправности. Но осциллограф может показать, что характеристики сигнала, исходящего от датчика, не соответствуют нормам. Сделать более раннее зажигание на инжекторе можно, изменив программу ЭБУ, то есть «перепрошив» «мозги».

Что такое УОЗ

Это момент воспламенения топливно-воздушной смеси внутри камер сгорания в тот момент, когда поршень приближается к своей верхней мертвой точке.

Смотреть галерею

Угол опережения зажигания должен быть выставлен правильно. Ведь он прямым образом влияет на работу мотора. Все дело в том, что от этого угла напрямую зависит эффективность и КПД мотора. В зависимости от того, раннее или позднее зажигание, давление газов внутри системы разное.

Газы давят на поршень. А сила их давления должна достичь своего максимума тогда, когда элемент начнет движение вниз после прохождения верхней мертвой точки.

Если зажигание раннее, то топливо-воздушная смесь воспламенится, когда поршень будет в начале или середине своего пути к ВМТ. В результате, КПД двигателя значительно снижается. Давление газов будет направлять поршень вниз. Последний при этом старается двигаться к ВМТ.

Если зажигание позднее, то искра подается в тот момент, когда поршень будет двигаться вниз. В этом случае также теряется эффективность, снижается мощность мотора.

Прислушиваемся к работе автомобиля

Итак, теперь перейдем к самому главному: как правильно выставить зажигание? В целом, это не сложно, вам просто необходимо соблюдать приведенную инструкцию. Выставьте наружный контакт трамблера на первый цилиндр (для семейства ВАЗ) или на специальную метку (для иномарок). Номер цилиндра или спецметку, чаще всего, вы сможете легко найти, когда залезете под капот, или посмотрите в описании к автомобилю, где именно их искать. Также озаботьтесь, чтобы все метки на шкиве коленчатого вала и штыре блока цилиндров совпадали. После этого можно открутить крепления трамблера и снять его, напоследок запомните, куда (номер цилиндра) указывала его разностная пластина, то есть отметьте для себя положение бегунка.

Теперь нам необходимо установить метку на шкиве генератора. Здесь нам пригодится универсальный ключ, которым мы сможем воспользоваться для разворота гайки храповика. Если метка находится далеко, то при помощи прокрутки стартера нам необходимо приблизить шкив к максимальному расстоянию. Чтобы было удобнее, обозначьте метку на шкиве мелом. Возьмите индикаторную отвертку и определите момент зажигания. Для этого вам понадобится подсоединить один щуп индикатора к контакту низкого напряжения трамблера, а другой щуп – соединить с массой. Далее включите зажигание и, используя ключ, плавно поворачивайте храповик до того момента, как загорится лампочка индикатора.

Теперь стоит проверить момент зажигания, поэтому соберите систему и закройте крышку трамблера. Прогрейте автомобиль и наберите скорость до 50 км/ч, включите 4 передачу. Затем нажимайте педаль акселератора, после этого должна возникнуть детонация. Будьте внимательны, продолжительность детонации составляет примерно от 1 до 3 секунд. Если детонации не возникло, вам стоит увеличить угол опережения зажигания, поворачивая распределитель против часовой стрелки. И если детонация долгая, то необходимо угол, наоборот, уменьшить по часовой стрелке. С карбюратором все понятно, но как выставить зажигание на дизеле? Принцип остается таким же, от вас требуется установить поршень (аналог бегунка в системе зажигания дизеля) на первом цилиндре, но демонтировать придется декомпрессионный механизм и некоторые части рядом находящихся систем.

Варианты как выставить зажигание самостоятельно

Водители прошлого поколения владели информацией как выставить зажигание , так как занимались своим транспортом самостоятельно. Современные автовладельцы избалованы доступным сервисом обслуживания и мало представляют, как обстоят дела у них под капотом. Поэтому разберем вопрос подробнее, узнаем какой подход нужен к двигателям различных типов, а также выясним, что собой представляет система зажигания.

Система зажигания, что это
Как выставить зажигание : несколько доступных вариантов
Используем стробоскоп
С помощью лампочки на 12 В
По искре

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.

Признаки не верно выставленного зажигания:

мотор заводится с трудом;
повышенный уровень расхода топлива;
мотор не может развить мощность;
в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
мотор слабо реагирует на нажатие педали газа;
ДВС перегревается;
мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

аккумуляторная батарея;
выключатель (замок зажигания с группой контактов);
двухобмоточная трансформирующая катушка;
трамблёр (распределитель с прерывателем контактного типа и конденсатором);
провода высокого напряжения;
свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

аккумулятор;
выключатель;
первичная обмотка катушки (низковольтная);
прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

вторичная обмотка катушки (высоковольтная);
распределитель;
свечи зажигания;
высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Как можно выставить угол опережения зажигания

Настройка опережения зажигания требуется для полного сгорания топлива в камерах. Из-за того, что бензин сгорает не моментально, поджигать его нужно немного раньше достижения поршнем ВМТ. Поэтому, момент возникновения искры должен быть четко отрегулирован.

Видео — проблема раннего зажигания на ВАЗ 2106:

Существует несколько способов выполнения этой процедуры. Многие умельцы доверяют исключительно своим ушам и предпочитают все делать на слух. Некоторые автомеханики для выставления момента зажигания используют лампочки или стробоскоп.
