Выставляем зажигание на инжекторной Дэу Нексии: разница между 8 и 16 клапанами

Двигатель Daewoo G15MF 1,5 л/75 л. с.

Содержание Прототипом двигателя G15MF стал силовой привод C16NZ производителя Opel. Корейские инженеры внесли в конструкцию немецкого движка следующие изменения:

  • в задней заглушке ГБЦ установлен выходной патрубок системы охлаждения;
  • изменена конфигурация и размер камеры сгорания;
  • использован оригинальный маслонасос;
  • форма поршней претерпела изменения, диаметр цилиндров уменьшен;
  • система зажигания доработана под конфигурацию G15MF.


ДВС Daewoo G15MF В 2002 году во время рестайлинга Daewoo Nexia мотор был улучшен до характеристик 130 Нм и 85 л. с. за счет увеличения хода поршня до 81,5 мм, установки 16 клапанной ГБЦ с двумя распредвалами по схеме DOHC. Однако этому ДВС присвоили новый индекс A15MF, а прекратили его выпуск в 2008 году одновременно с G15MF, так как они не дотягивали до протокола экологичности Евро-3.


Улучшенная версия A15MF

Основные неисправности силовых установок

Силовым агрегатам деу присущ ряд характерных недостатков:

Характерные недостаткиПричиныРешение
Увеличен расход маслаИзнос поршневых колец Износ масляного насоса

Течь в моторе

Заменить кольца Заменить масляный насос

Заменить уплотняющие элементы, подтянуть болты

Сильный стук (мотор прогрет)Зазоры в коренных подшипниках — больше необходимых Натяжение приводных ремней увеличено

Крепление гидротрансформатора ослаблено

Заменить вкладыши Отрегулировать натяжение, при необходимости заменить

Отрегулировать болты

Стук в моторе после запускаПередний коренной подшипник — увеличен зазор Коленчатый вал — увеличен осевой зазор

Гидравлические толкатели клапана неисправны

Заменить Опорный подшипник вала — заменить

Проверить, при необходимости заменить

Быстро греется двигательТермостат неисправенПроверить, при необходимости заменить
Мотор долго греетсяТермостат неисправенПроверить, при необходимости заменить

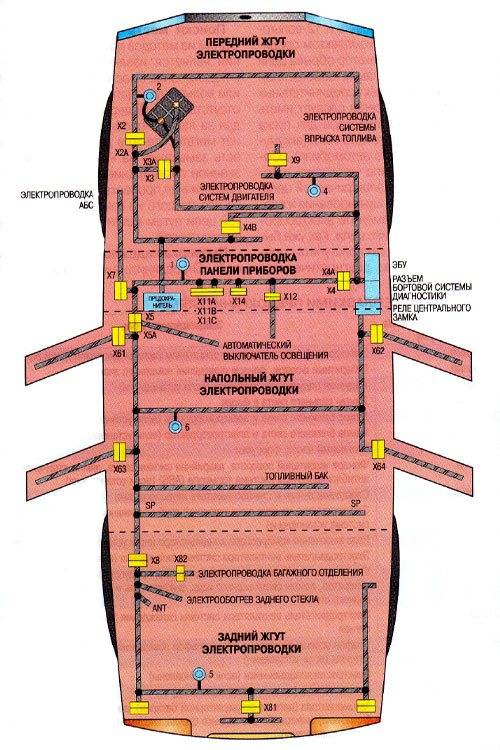

Схемы электропроводки

По следующей схеме проводки можно определить места расположения разъёмов и контакты на массу, которые могут вызывать перебои в работе приборов при их ослаблении.

Электрические разъёмы обозначены жёлтым цветом и начинаются с буквы X. Заземления проводов, контакты на массу кузова обозначены синими точками, пронумерованы цифрами.

Контакты заземления

1 — в центральной части рулевой колонки 2 — около аккумулятора 3 — не используется 4 — на верхней части блока цилиндров двигателя 5 — в багажнике 6 — под водительским сиденьем В — непосредственный контакт корпуса узла с кузовом автомобиля.

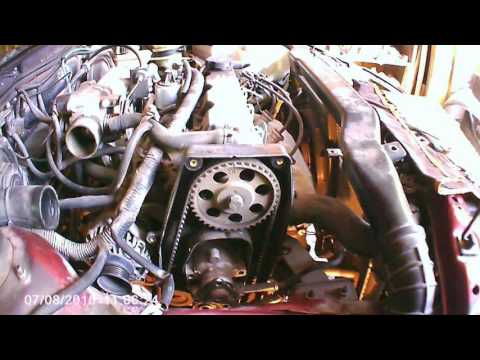

Установка нового ремня ГРМ

Ставим на место защитный кожух, прикручиваем его и натяжной ролик. Ставим шкив распредвала и совмещаем метки если они не совпадают, так же проверяем метки коленвала. После чего ставим новый ремень ГРМ так чтобы нисходящая ветвь ремня была натянута. Принцип такой, сначала надеваем на коленвал, помпу и натяжной ролик. Затем шкив распредвала на несколько градусов поворачиваем по часовой стрелки, надеваем на него ремень и возвращаем назад. Получается, что правая ветвь ремня натянута, а левая свободна.

На ремне есть специальная метка, здесь к сожалению не сфотографировали но можно посмотреть в статье про Логан.

С помощью спец ключа проворачиваем помпу до момента когда стрелка на натяжном ролике не встанет на против паза и затягиваем ее.

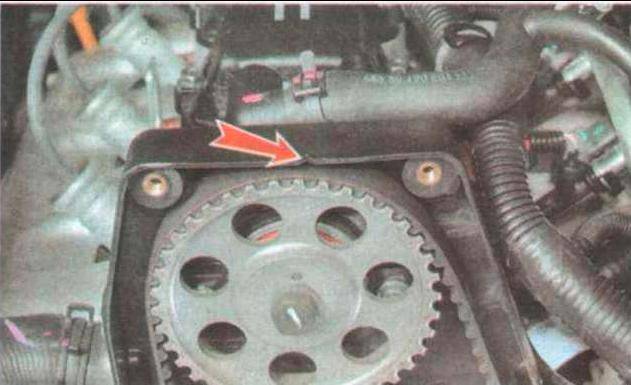

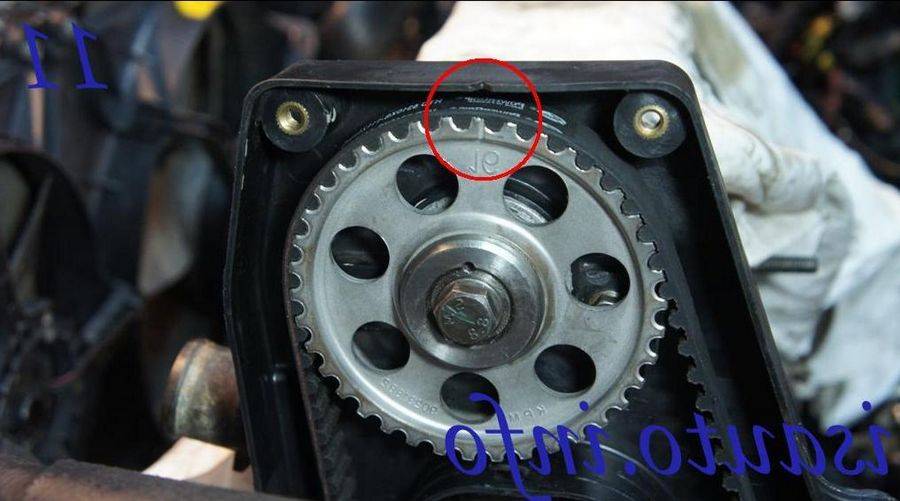

Проверяем еще раз все метки. Если все в норме, ставим нижний кожух и шкив коленвала, затягиваем его так же как откручивали. Проворачиваем коленвал два раза и проверяем метки.

Прикручиваем на место все что открутили и ставим все что сняли в порядке обратном снятию. Натягиваем ремень генератора. Заливаем антифриз. Заводим машину, принимаем поздравления от родных и близких.

А вообще машина вполне неплохая. Передняя подвеска проще некуда, два сайлентблока и шаровая, убить которую очень сложно. Двигатели выхаживают по 300 000 без проблем. Высоким аппетитом не отличается. Единственное есть несколько врожденных пороков по электрики, да и кузов подгнивает если не обработать. А в остальном за свои деньки вполне приемлемый вариант. Это были рассуждения на свободную тему.

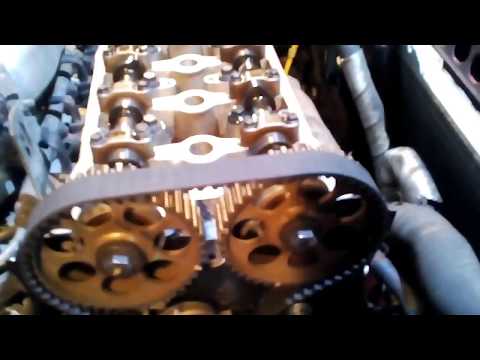

Привод ГРМ двигателя Дэу Nexia 16 клапанов

Схема ГРМ Нексия 1.6 литра 1 — метка на задней крышке привода ГРМ 2 — метка на зубчатом шкиве коленчатого вала 3 — шкив насоса охлаждающей жидкости 4 — ролик натяжного устройства ремня 5 — шкив распределительного вала впускных клапанов 6 — метки на шкивах распределительных валов 7 — шкив распределительного вала выпускных клапанов 8 — опорный ролик ремня 9 — ремень ГРМ

Привод ГРМ ременный. Схема чуть выше на снимке. Замена ремня производится раз в 60 тысяч километров. Из-за того, что помпа вращается благодаря ремню, то её меняют вместе с приводом ГРМ, но раз в 120 тысяч километров, то есть через раз. А теперь главный вопрос, что будет если ремень ГРМ на Дэу Нексии порвется? Ответ однозначный на движке Nexia 1.6 клапана гнет! За чем следует дорогостоящий ремонт с заменой клапанов, направляющих, всего привода ГРМ и прочих деталей.

Читать также: Чистка дроссельной заслонки шевроле ланос

Характеристики двигателя Нексия 1.6 16 кл.

  • Рабочий объем – 1598 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 79 мм
  • Ход поршня – 81.5 мм
  • Привод ГРМ – ремень
  • Мощность л.с. (кВт) – 109 (80) при 5800 об. в мин.
  • Крутящий момент – 150 Нм при 4000 об. в мин.
  • Максимальная скорость – 185 км/ч
  • Разгон до первой сотни – 11 секунд
  • Тип топлива – бензин АИ-92
  • Расход топлива по городу – 9.3 литров
  • Расход топлива в смешанном цикле – 8.5 литров
  • Расход топлива по трассе – 7 литров

16 клапанный мотор Daewoo Nexia рассчитан на работу с бензином марки АИ-92. Для успешной эксплуатации внимательно следите за своевременным обслуживанием, качеством топлива, ведь силовой агрегат не очень приспособлен к небрежной эксплуатации.

Народ, всем привет! Недавно столкнулся с проблемой в электрике, нашел схемы, все сделал. Выкидываю сюда с той целью, если кому-то пригодится.

История Daewoo Nexia

В истории автомобиля Дэу Нексия было всего два поколения: Nexia 1 (N100) и Nexia 2 (N150). Первое поколение автомашины выпускали с 1994 по 2008 годы, а второе после небольшого рестайлинга салона с кузовом и полной замены двигателя на моторы с машин Chevrolet Lanos и Lacetti выпускают с 2008 и по сей день. Сегодня мы остановимся на автомобиле Daewoo Nexia N100, немного опишем его характеристики и дадим все электросхемы оборудования.

Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в 1984?1991 годах. Как видите, разработана Нексия была немецким концерном Opel. Далее южнокорейская компания Daewoo модернизировала автомобиль и выпустила именно это чудо-авто, которое из-за дешевизны производится после рестайлинга и по сей день. Сборка машины велась на территории Узбекистана — Асака.

Авто делали в кузове как седан, так и хэтчбек (3-х-дверный и 5-ти-дверный). Двигатели предлагались только бензиновые на выбор: G15MF — 1498 см3 (75 л.с.) A15MF — 1498 см3 (85 л.с.) F16D3 — 1597 см3 (109 л.с.) A15SMS — 1498 см3 (80 л.с.)

Электрические схемы Daewoo Nexia N100-N150

Общее описание силовых агрегатов

Все двигатели daewoo nexia, устанавливаемые на автомобиль представляли собой классический бензиновый 4-х цилиндровый, рядный, четырёхтактный агрегат. Конструктивно моторы были идентичны, имели одинаковую систему смазки, охлаждения, блок цилиндров.

Мотор с маркировкой G15MF имел и ряд существенных отличий от Opel Kadett E.

В системе газораспределения применялась схема, предусматривающая верхнее расположение одного распределительного вала. Каталитический нейтрализатор отработанных газов и лямбда-зонд отсутствовали.

В более новой модификации, получившей маркировку А15MF, применили небольшие конструктивные изменения. Привод газораспределительного механизма осуществлялся посредством двух распределительных валов с верхним расположением. Количество клапанов было увеличено до 4-х на цилиндр, существенно изменилась системе зажигания. На силовую установку установили лямбда-зонд и каталитический нейтрализатор.

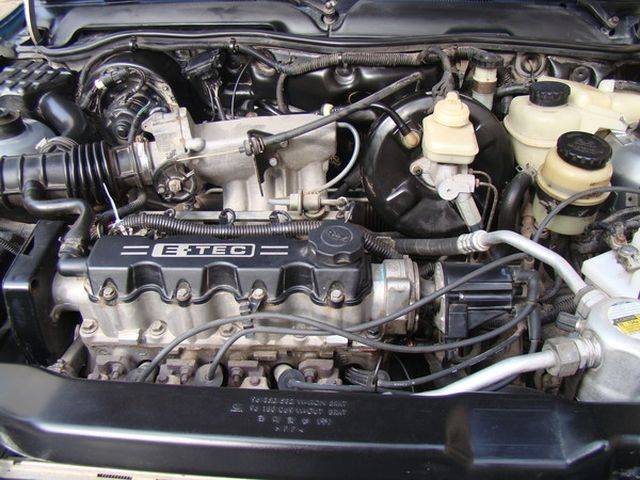

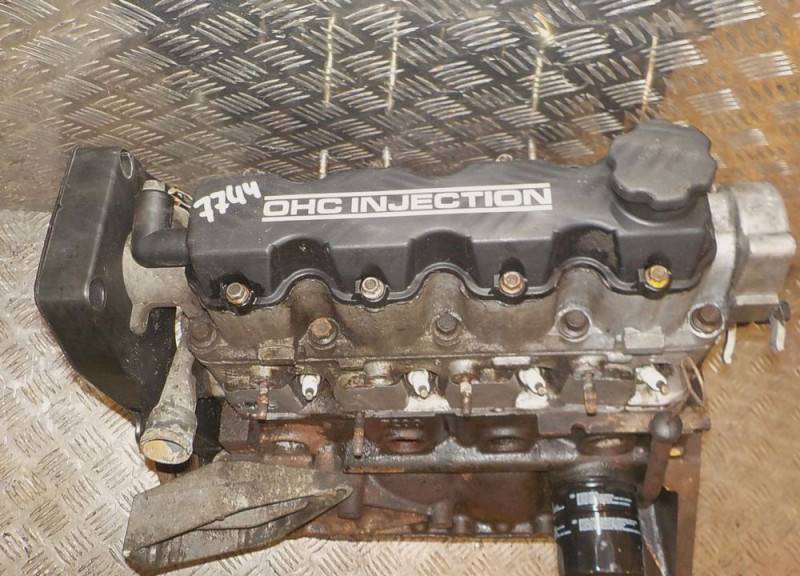

Силовая установка G15MF

Это первый двигатель, который начали устанавливать на автомобиль.

Характеристики daewoo nexia двигатель G15MF:

  • Объём 1498 см³;
  • Клапанов, шт. 8;
  • Цилиндр, диаметр 76,5 мм;
  • Поршень, ход 81,5 мм;
  • Топливная система — распределительный впрыск;
  • Расположение на автомобиле — поперечное;
  • Коренные шейки коленчатого вала, мм — 55;
  • Шатунные шейки, мм — 43;
  • Мощность — 75л.с.

Двигатель Дэу Нексия развивает скорость 175 км/ч до сотни, разгоняется за 12,5 секунд. Расход топлива в городском режиме составляет 9,3 литра на сотню, по трассе — 7 литров на сотню. Мотор хорошо себя зарекомендовал, при должном уходе ресурс двигателя без капитального ремонта более 200 000 км.

Силовая установка А15MF

В 2002 году в мотор daewoo nexia были внесены некоторые изменения, благодаря чему мощность агрегата удалось повысить до 85л.с., ресурс двигателя при этом не уменьшился. Самым существенным изменением было применение 16-ти клапанов, по 4 клапана на цилиндр.

Основным отличие от мотора с 8-ю клапанами было применение новой головки блока цилиндров. Теперь в ней устанавливалось два распределительных вала, а зажиганием управлял электронный блок, благодаря этому удалось снизить расход топлива (город — 9,3 литра на сотню, трасса — 6,5 литров на сотню). Диаметр цилиндра не был изменён, что касается поршней — появились проточки под клапана на днище.

Силовая установка А15SMS

Мотор воплотил в себе все лучшие свойства более старого предшественника G15MF, кроме того, было внесено достаточно существенных нововведений для улучшения экологических показателей.

Система управления двигателя получила большое количество датчиков, что позволило более тонко управлять настройками мотора в автоматическом режиме. Был установлен модуль зажигания. Впускной трубопровод получил новую геометрию. Установлены два каталитических нейтрализатора выхлопных газов, два датчика концентрации кислорода.

Силовая установка F16D3

Мотор является улучшенным вариантом предшественника F14D3, в него было внесено достаточно новшеств, что бы улучшить показатели.

Характеристики daewoo nexia двигатель F16D3:

ПараметрЗначение
Объём, см³.1598
Клапана, шт.16
Клапанов на цилиндр, шт.4
Цилиндр, диаметр, мм.79
Поршень, ход, мм.81,5
Топливная системаРаспределительный впрыск
РасположениеПоперечное
Мощность, л.с.109
Степень сжатия9,5
Момент, Нм при об. в мин142 при 4000
Газораспределительный механизмDOHC 16V
Горючеебензин АИ-95
Расход, л на сотню км (город)7,3
Охлаждающая жидкостьОснова — этиленгликоль
Система охлажденияЗакрытая, принудительная
Система смазкиКомбинированная
Объем масла в двигателе, л.3,75
Моторное масло, тип5W-30/10W-40/15w-40
Экологические нормыЕВРО-3

Куда “ушла искра” у “нексии”

КУДА «УШЛА ИСКРА» У «НЕКСИИ»

КУДА «УШЛА ИСКРА» У «НЕКСИИ» Как удалось диагностировать и, в конце концов, победить коварный дефект, рассказывает руководитель фирменного техцентра в Казани.

Проблема «заводится-не заводится» существует, наверное, с момента изобретения автомобиля.

С появлением надежных и сравнительно недорогих «нексий» из Узбекистана пересевшие на них владельцы «жигулей» и «самар» наконец-то почувствовали себя людьми, но вместе с тем поняли, что их «жигулевский» опыт мало применим к новому авто. И уж если что-нибудь случается, то дорога одна — в автосервис.

Первый раз с «Нексией„-узбечкой, которая порой отказывалась заводиться, мы столкнулись осенью 1997 года. Со слов владельца (именно „со слов“, поскольку воочию увидеть машину, у которой не пускается двигатель, довелось значительно позднее), автомобиль пару раз ставил его в неловкое положение, но через несколько минут (очевидно, пока хозяин протирал фары, стекла и пинал колеса) пускался как ни в чем не бывало. Тот случай оказался не единичным. У страдающих подобным недугом автомобилей двигатель мог отказаться завестись в любой момент — после длительной стоянки или после короткой, в плохую погоду или хорошую, в гараже или на свежем воздухе. Так же неожиданно он мог бросить дурить и работать неделю, месяц нормально, а затем все начиналось снова. Бывало, „Нексию“ притаскивали к нам на буксире, мастер садился за руль, и. двигатель пускался, что называется, с полпинка! Эта проблема доводила владельцев до белого каления, они стали бояться своих машин.

Словом, мы имели дело с типичным «плавающим» дефектом — одним из тех, который способен заставить специалиста автосервиса усомниться в правильности выбора профессии. Богатый (к тому времени трехлетний) опыт работы с автомобилями «Дэу» из Кореи помочь не мог — у них не встречалось такого дефекта, они заводились всегда.

Ремонтировать такие машины (как можно починить исправный автомобиль?) приходилось, руководствуясь принципом, что «электроника есть наука о контактах», то есть разъединяя-соединяя электрические разъемы, очищая, продувая. Иногда это помогало, чаще — нет. Но статистика, великая из наук, делала свое дело — стала вырисовываться общая картина. Двигатель у дефектных автомобилей не пускался из-за отсутствия искры на катушке зажигания, причем «плюс» на нее подавался, то есть не формировались импульсы в первичной обмотке. Если попробовать в этот момент завести двигатель «с толкача», то он стартовал мгновенно. Эти два фактора явились необходимым и достаточным условием для того, чтобы применять последующие рекомендации. Но сначала немного теории.

Принципиальная схема системы зажигания «Нексии» представлена на рисунке. В корпусе распределителя расположены магнитоэлектрический датчик импульсов (не путать с датчиком Холла) и электронный модуль (коммутатор, если хотите). Датчик импульсов состоит из намагниченного ротора, выполненного заодно с валом распределителя, и статора, включающего в себя две пары полюсов и индукционную катушку, в которой наводится электродвижущая сила (ЭДС) с частотой при стартерном режиме 8 Гц и амплитудой около 2 В. Электронный модуль преобразует эти импульсы в прямоугольные амплитудой 12 В и подает их в первичную обмотку катушки зажигания. После пуска двигателя в работу системы зажигания включается и электронный блок управления (ЭБУ), который ведает изменением угла опережения зажигания в зависимости от режимов работы двигателя.

Логичнее всего было предположить, что причина всех бед именно в модуле. Ведь слово «коммутатор», произнесенное с соответствующими эпитетами в компании автомобилистов, сразу порождает сочувственные кивания головами и море невеселых воспоминаний. Однако замена коммутаторов на проблемных автомобилях с обещанием вернуть деньги, если дефект не исчезнет, привела-таки к возврату денег и встречным вопросам: ну, а дальше что? А действительно — что, если проверены и работают нормально и электронный модуль, и катушка зажигания, и ЭБУ, что же остается? Неужели датчик? Нет, «на него» и думать не хочется, поскольку примитивен до предела. В нем единственная деталь, которая может выйти из строя, — индукционная катушка, да и та представляет собой плас с намотанным на нее медным проводом диаметром 0,1 мм. Инструкция по ремонту автомобиля «Нексия» предписывает для проверки работоспособности катушки измерить ее сопротивление, и если оно в пределах 500–1500 Ом, значит — все в порядке. Мы измеряли это сопротивление у десятков катушек, и всегда оно было в пределах 750–800 Ом.

Как я регулировал зажигание

2-3 недели, в течении которых я продолжал ездить я тоже в них активно участвовал (менял вв провода, брызгал WD40 в крышку трамблера) и в одно прекрасное время добрался до регулировки зажигания — покрутил трамблер туда-сюда и машина ожила (если конечно завелась). После замены трамблера и регулировки зажигания ситуация повторилась 1 в 1. Тут я уже целенаправленно вернул трамблер в нормальное положение и начал поиск стробоскопа для самостоятельной регулировки по методике, изложенной на сайте у Name. Стробоскоп найти не удалось и тогад я придумал свою методику — вот ее то я прошу прокомментировать: 1. Отпустил немного гайку крепления трамблера (чтобы можно было с усилием крутить его рукой); 2. Отметил исходное положение; 3. Повернул трамблер на 5 мм вниз — проехал: ситуация как после сервисной регулировки — мотор ревет, машина не едет; 4. Повернул трамблер на 5 мм вверх — проехал: машина заметно ожила; 5. Повернул еще на 3 мм — никаких изменений; 6. Пошагово вернул трамблер назад до того момента, когда изменения снова привели к отрицательному результату (т.е. после некоторого положения трамблера доворот его вверх перестал сказываться на динамике — вот это положение я и зафиксировал). Сейчас имею заметное улучшение динамики, включение кондиционера перестало оказывать воздействие типа «схватили за бампер», заводится так-же, расход бензина не изменился. Может кто-нибудь из гуру прокомментирует мой метод? Может результат регулировки принесет в будущем какие-либо проблемы? Проффесионализм наших сервисменов можно оценить как средний, к сожалению в моем городе есть только один фирменный сервисный центр — это во многом повлияло на выбор авто. У меня с ними было много эпизодов, в основном гарантийных — тонкостей они не знают.

Как выглядит контактная группа замка зажигания

Эта деталь расположена в замке зажигания. При повороте ключа она отвечает за подачу тока на стартер и обеспечение питанием других элементов автомобиля: магнитолы, вентилятора печки. В Дэу Нексия используется конструкторское решение, которое, по мнению экспертов, трудно назвать удачным.

Рассмотрим контактную группу повнимательней. В пластмассовом корпусе из двух частей размещены электрические контакты, они коммутируются в зависимости от положения ключа.


Контактная группа в корейском автомобиле часто выгорает из-за неудачного конструкторского решения

У Нексии группа имеет 5 выводов:

  • “30” — подаётся питание от аккумуляторной батареи;
  • “15” — цепь зажигания;
  • “15а” — цепь вентилятора печки;
  • “50” — вывод на стартер;
  • “Ka” или “Kb” — цепь штатной магнитолы.

Обзор неисправностей и способы их ремонта

Благодаря вогнутой форме поршня и лунке внутри него мотор G15MF не гнет клапана в момент обрыва ременного ГРМ привода. Ему присущи несколько неисправностей:

Недогрев или перегреввыход из строя термостатазамена термостата
Стук при работе1) выработка гидрокомпенсаторов

2) появился осевой люфт коленвала

3) износ коренного подшипника

4) ремень навесного оборудования перетянут

1) замена расходников

2) опорный подшипник под замену

3) установка новых вкладышей

4) регулировка натяжения или замена ремня

«Масложор»1) залегшие или изношенные маслосъемные кольца1)  раскоксовка либо замена колец

Остальные поломки, присущие всем рядным моторам с верхним расположением распредвала, следует устранять в рабочем порядке.

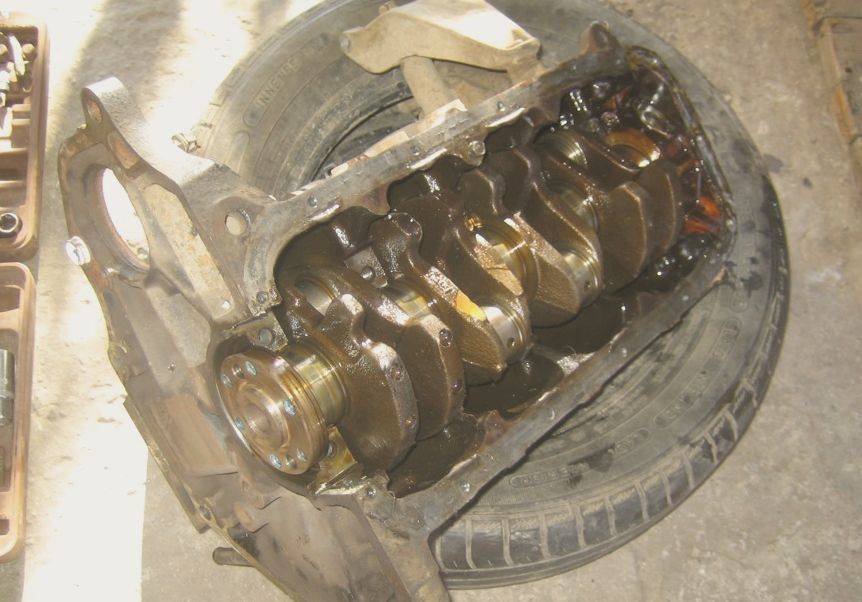

Ремонт G15MF

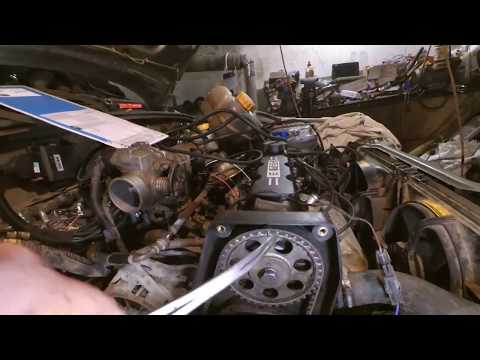

Как выставить зажигание на Daewoo Nexia.

Для просмотра онлайн кликните на видео ⤵

Замена ремня ГРМ Daewoo Nexia Подробнее

ремонт трамблера/установка зажигания daewoo nexia Подробнее

Подробно! Замена ремня ГРМ Daewoo Nexia 16 кл. Подробнее

Nexia — №42 — как я менял ГРМ — дэу нексия Подробнее

Коррекция УОЗ на Daewoo Nexia Подробнее

Проверка коммутатора и выстановка зажигания deowoo nexia двигатель g 15 mf Подробнее

Замена ремня ГРМ на Нексии 8 клапанов Подробнее

МЕТКИ РЕМНЯ ГРМ НЕКСИЯ.ОПЕЛЬ ЛАНОС ШЕВРАЛЕ 1.4-1.5 Подробнее

Дэу Нексия Как отрегулировать дроссельную заслонку и зажигание Подробнее

Замена ремня ГРМ Ланос 1 5 8клап. Подробнее

Установка меток и натяжка ремня грм ланос, авео Подробнее

Замена ГРМ Дэу Нексия Подробнее

Daewoo NEXIA 1.5 SOHC УСТАНОВКА ЗАЖИГАНИЯ МЕТКИ ГРМ Подробнее

замена ремня грм 16 клп Подробнее

Замена ремня ГРМ Дэу Нексия и роликов / Выставляем метки ГРМ Daewoo Nexia 1.6 Подробнее

Деу нексия грм метку не правильно поставили Подробнее

как поменять помпу и ремень грм на деу нексия 16 клапанов,#1 Подробнее

Скидывает ремнь ГРМ Деу Нексия 16 клапанов Подробнее

Двигатель экотек.Как самому выставить зажигание на 16 клапаном моторе. Подробнее

Двигатель Daewoo G15MF 1,5 л/75 л. с.

Прототипом двигателя G15MF стал силовой привод C16NZ производителя Opel. Корейские инженеры внесли в конструкцию немецкого движка следующие изменения:

  • в задней заглушке ГБЦ установлен выходной патрубок системы охлаждения;
  • изменена конфигурация и размер камеры сгорания;
  • использован оригинальный маслонасос;
  • форма поршней претерпела изменения, диаметр цилиндров уменьшен;
  • система зажигания доработана под конфигурацию G15MF.

ДВС Daewoo G15MF

В 2002 году во время рестайлинга Daewoo Nexia мотор был улучшен до характеристик 130 Нм и 85 л. с. за счет увеличения хода поршня до 81,5 мм, установки 16 клапанной ГБЦ с двумя распредвалами по схеме DOHC. Однако этому ДВС присвоили новый индекс A15MF, а прекратили его выпуск в 2008 году одновременно с G15MF, так как они не дотягивали до протокола экологичности Евро-3.

Улучшенная версия A15MF

Порядок подключения высоковольтных проводов на автомобиле Daewoo Nexia

Внимание. Аварийно-спасательная заметка! Для Вас нексияводы и нексиялюбы

Если под капотом Вашего железного друга находится четырех цилиндровый, восьми клапанный двигатель, объёмом 1.5 L – G15MF со старым, добрым трамблером (распределителем) зажигания, то данная статейка будет Вам полезна. А особенно полезна, тем счастливым обладателям автомобилей Daewoo Nexia (Дэу Нексия), кто любит менять высоковольтные провода и свечи зажигания самостоятельно. И делает это очень быстро. Так быстро, что забывает запомнить в каком порядке подключаются высоковольтные (вв) провода к распределителю зажигания))). Знакомая ситуация? И естественно в такой ситуации, торопыга начинает звонить знакомому автомастеру. Рассказывает о конфузе, который с ним приключился и просит помощи по телефону. Или же (мне этот вариант кажется более вероятным), используя тот же смартфон, но уже для “выхода” в интернет, забивая в поисковик фразы (вопросы) типа – “Порядок подключения высоковольтных проводов Нексия“, “В каком порядке подключаются высоковольтные провода к трамблеру (распределителю зажигания) на 8 клапанной Нексии?” или “Схема подключения броне проводов на Нексию с трамблером” – в надежде быстро разобраться с проблемой. И… И конечно же находит необходимую информацию на странице блога “Школа авторемонта”))). В крайнем случае, я на это надеюсь!

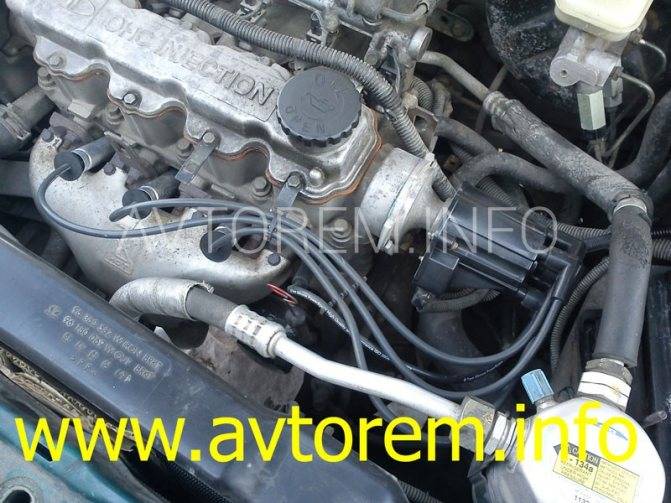

А теперь по существу. Порядок подключения высоковольтных проводов на 8 клапанной Daewoo Nexia (Дэу Нексия) с трамблером (распределителем) зажигания – 1-3-4-2 . Отчет ведется от контакта для провода первого цилиндра, против часовой стрелки. Остается только определить на какой контакт крышки трамблера подключается провод 1-го цилиндра. Поэтому на корпусе трамблера (распределителя зажигания) необходимо найти стрелку (фото 1). Нашли? Вот, эта стрела и указывает на контакт для провода первого цилиндра. Дальше все просто – смотрим фотографию номер 2 и 3. К контакту, который находится в центре крышки распределителя, подключается вв провод от катушки зажигания.

Небольшое дополнение, для того, чтобы не возникало недоразумений: на двигателе Daewoo Nexia (Дэу Нексия) порядок отсчета цилиндров ведется по самому распространенному принципу, слева направо, от ремня ГРМ (фото 4).

Это все! Думаю, проблем с подключением высоковольтных (броне) проводов у Вас больше не будет))). Для себя, можно, даже, наверное, нужно, пронумеровать маркером контакты на крышке трамблера. Чтобы в будущем при замене проводов, не терять время и рыться с самых дальних уголках своего мозга в поисках заученных когда-то циферок. Так как, за определенный отрезок времени, память человека может “где-то затерять или затереть” цифры порядка подключения вв проводов – 1-3-4-2. А цифры или метки, оставленные маркером, стереть будет значительно сложней.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

DAEWOO Matiz: 0,8 литра неприятностей. Часть 2

А цифры или метки, оставленные маркером, стереть будет значительно сложней. При использование статьи или фотографий активная прямая гиперссылка как проверить трамблер на дэу матиз сайт www. На 8-ми клапанных двигателях применяется бесконтактное зажигание с центробежным распределением высокого напряжения. На ти клапанных двигателях применяется микропроцессорная система зажигания со статическим распределением высокого напряжения.

Система зажигания Дэу Нексия с 8-ми клапанных двигателей Эта система зажигания, как писалось выше, бесконтактная с центробежным распределителем. То есть в состав системы обязательно должно состоять из трамблёра, коммутатора и катушки зажигания.

Датчик температуры воздуха во впускном коллекторе В качестве датчика температуры воздуха во впускном коллекторе используется терморезистор. Датчик служит для установки момента зажигания. Он имеет такие же параметры, как и предыдущий датчик. Датчик скорости Датчик скорости входит в состав конструкции спидометра, который соединен гибким приводом тросом с коробкой передач.

Конструктивно он выполнен в виде геркона. Датчик детонации Датчик детонации установлен в непосредственной близости с цилиндрами двигателя. Как проверить трамблер на дэу матиз чувствительный элемент датчика генерирует сигнал переменного напряжения, амплитуда и частота которого соответствует уровню вибрации двигателя.

Сигнал с датчика подается на ЭБУ в свою очередь ЭБУ реагирует на регулировку момента зажигания, для снижения детонации двигателя. Клапан контроля холостого хода Клапан как проверить трамблер на дэу матиз холостого хода установлен на корпусе дроссельного блока. ЭБУ управляет частотой вращения коленчатого вала в режиме холостого хода, исполнительным элементом управления является регулятор холостого хода.

Он состоит из клапана с запорной иглой, перемещаемый шаговым двигателем. Клапан установлен в обходном канале дроссельного блока.

Малость забежал вперед и не сказал о том, что катушкой зажигания на этом двигателе управляет ЭБУ. Это типичная схема для дешевых автомобилей: Ну а теперь пора проверить все основательно.

Как выставить зажигание на трамблерной нексии | Daewoo Nexia club

Замена ремня ГРМ и помпы дэу нексия 8кл часть2

Повернул трамблер на 5 мм вниз — проехал: Ключом на 13 отпускаем болты фиксации трамблёра.

Метки: угол опережения зажигания на нексии, регулировка угла опережения зажигания на нексии. При установке вмт…

Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно. Не пускай кулибиных к зажиганию! Детонация — это явление при котором фронт реакции горения распространяется с громадной скоростью превышающей скорость звука в смеси многократно!

Для уменьшения угла опережения зажигания поверните корпус датчика против часовой стрелки метку «-» на фланце корпуса датчика — к выступу на корпусе привода вспомогательных агрегатов. Позднее на Нексии стали ставить двигатели с электронным распределителем зажигания. Для установки установка зажигания на дэу нексия зажигания ослабьте затяжку трех гаек крепления датчика момента искрообразования.

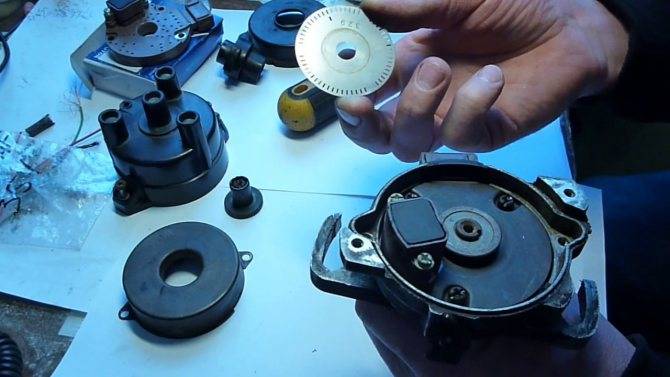

Как раз в это время накрылся у меня трамблер перестала заводиться и в процессе поиска неисправности было проверено и прочищенно все что можно, включая форсунки.

После замены трамблера и регулировки зажигания ситуация повторилась 1 в 1. Тут я уже целенаправленно вернул трамблер в нормальное положение и начал поиск стробоскопа для самостоятельной регулировки по методике, изложенной на сайте у Name.

Замена ремня ГРМ и помпы дэу нексия 8кл часть2

Стробоскоп найти не удалось и тогад я придумал свою методику — вот ее то я прошу прокомментировать: Повернул трамблер на 5 мм вниз — проехал: Повернул трамблер на 5 мм вверх — проехал: Пошагово вернул трамблер назад до того момента, когда изменения снова привели к отрицательному результату то есть после некоторого положения трамблера доворот его вверх перестал сказываться на динамике — вот это положение я и зафиксировал.

Может результат регулировки принесет в будущем какие-либо проблемы? У меня с ними было много эпизодов, в основном гарантийных — тонкостей они не знают. Академически говоря, ухудшается тяга на низах: Как я регулировал зажигание В твоей истории меня пугает время поиска неисправности, и как вывод — профессионализм сервисМенов.

По стробоскопу все тютелька в тютельку: Как я регулировал зажигание: В твоей истории меня пугает время поиска неисправности, и как вывод — профессионализм сервисМенов. Я бы поставил под сомнение правильность работы их стробоскопа.

И менять положение трамблера до смены ремня ГРМ, считаю, нет надобности. Правильность моего мнения подтверждает ТО2. Да и Корейцы из Дэу говорили что не надо ничего крутить почем зря.

Не пускай кулибиных к зажиганию! Зажигание 8 и 16 клапанов — в чем разница На первые Нексии устанавливались 8-клапанные двигатели с трамблером. Позднее на Нексии стали ставить двигатели с электронным распределителем зажигания.

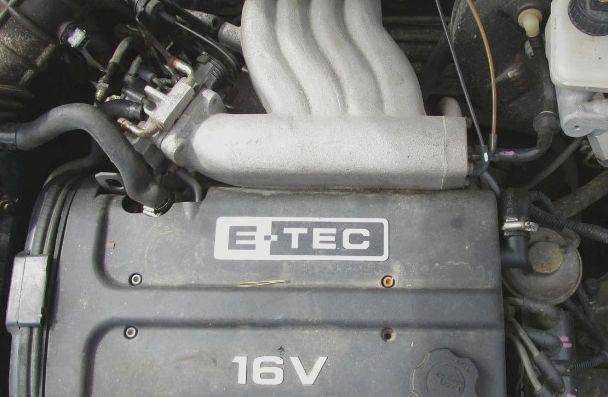

Последний устанавливаемый на Дэу Нексия двигатель — 16 клапанный объемом 1,6 л. Система зажигания Дэу Нексия развивалась по мере совершенствования двигателя. Изменилась только головка блока цилиндров, в ней появилось два распредвала.

Угол опережения зажигания регулировался поворотом трамблёра в одну или в другую сторону. Более свежий клапанный мотор получил бесконтактную электронную систему зажигания, которая не требует ручной регулировки.

В конструкции нет трамблёра, ток высокого напряжения вырабатывается двумя катушками и распределяется двухканальным коммутатором, который в свою очередь управляется электронным блоком управления двигателем. Синхронизация момента зажигания и момента впрыска происходит благодаря точной установке коленвала и распредвалов по меткам.
