Стоп-сигналы не работают — чем это опасно
Это серьезная поломка, которая может привести к возникновению проблем с безопасностью вождения, поскольку теперь другие автомобилисты, находящиеся в дорожном потоке позади вас, не будут информированными о торможении вашего транспортного средства. В результате дистанция между автомобилями будет нарушена, что небезопасно.
Подробную инструкцию установки вы сможете найти здесь. Также вас может заинтересовать статья о замене щеток генератора.
Если случится аварийная ситуация, то виновником, скорее всего, станет владелец автомобиля с нерабочим стоп-сигналом. В качестве доказательства представители дорожной инспекции используют записи с видеорегистратора, которым оснащены практически все современные автомобили.
К каким последствиям это может привести
Стоп-сигналы, поворотники и габаритные огни очень важны, ведь они позволяют обезопасить движение транспортных средств по перегруженным трассам. Благодаря им другие автомобилисты могут на расстоянии определить форму и размеры транспортного средства, а также выявить маневры, которые вы планируете осуществить.
А ведь исправить ситуацию с неисправным стоп-сигналом достаточно просто и чаще всего это можно сделать без помощи специалистов. Главное – определить причину неисправности.
Выполняем установку купленной лампы в противотуманку
Существуют десятки вариантов конструкции противотуманной фары, а также способов добраться к ней. В разных автомобилях использованы различные возможности, но в большинстве случаев вам придется подбираться к противотуманке с задней части. Для замены лампочки в некоторых авто достаточно будет вынуть фару из слота и выполнить все процессы максимально просто и понятно. Но это лишь исключение из общего правила. На большинстве машин все устроено не так удобно. Популярный способ замены лампочки противотуманной фары выглядит так:
- поднимаем автомобиль на подъемнике (это лучше всего) или, при отсутствии такой возможности, на домкрате;
- максимально выворачиваем колесо, чтобы оно не мешало работам (на домкрате колесо можно только открутить);
- снимаем защиту — зачастую на противотуманной фаре стоит металлическая или пластиковая защита от грязи;
- снимаем уплотнительные резинки, ищем защелки, которые держат лампочку в корпусе противотуманки;
- аккуратно и без резких движений все разжимаем и откручиваем, вынимаем старую лампочку и смотрим на ее характеристики;
- если купленная новая лампа соответствует старой, устанавливаем ее в слот и прижимаем защелками;
- надеваем клемму, выполняем электрическое подключение максимально качественно, без шанса отпасть;
- теперь важный шаг, о котором многие забывают, — проверяем работу оборудования, включив освещение;
- если все нормально, собираем на место защиту, ставим колесо, опускаем машину с домкрата и радуемся обновлению.
Помните, что самостоятельная замена противотуманной фары или лампочки в ней в период гарантийного обслуживания является поводом для снятия авто с гарантии. Любые процессы в гарантийный период должны выполняться на официальной станции обслуживания. Если же ваша машина уже с гарантии снята, нет смысла платить несколько сотен рублей за тот процесс, который можно выполнить самостоятельно достаточно быстро. Так что экономьте с умом, но выполняйте замену лампы только в том случае, если вы уверены в своих навыках.
Пошаговое руководство
Для замены ламп нужно демонтировать задний фонарь. Ниже все показано на примере левого фонаря, но справа все аналогично.

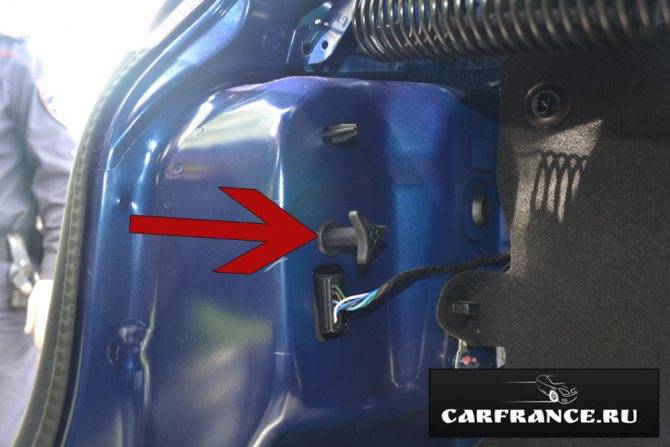

1. Открываем багажник и выкручиваем от руки два пластиковых барашка.
2. Раскачивающими движениями в стороны снимаем фонарь с направляющих.
3. Сжимаем ухи и снимаем разъем питания.
4. Снимаем уплотнительную накладку.
5. Для снятия платы с лампами сжимаем ушки фиксаторов и вынимаем ее.
6. Для снятия лампы нажимаем на нее и поворачиваем против часовой стрелки.
Для установки вставляем лампу в контактную площадку и поворачиваем за часовой стрелкой.
7. После замены нужных ламп начинаем сборку.
Устанавливаем и прижимаем плату. Вы должны услышать характерный щелчок закрывания фиксаторов.
8. Ставим уплотнительную накладку.
9. Подключаем разъем питания.
10. Вставляем фонарь в направляющие и с багажника фиксируем двумя барашками.
Лампы применяемые на renault logan
| Наименование | Обозначение по ЕЭК | Мощность, Вт | Позиция на фото |
| Блок-фара: | |||
| лампа дальнего/ближнего света | Н4 | 60/55 | 1 |
| лампа переднего указателя поворота | PY21W | 21 | 5 |
| лампа габаритного света | W5W | 5 | 7 |
| Лампа противотуманной фары | Н11 | 55 | 2 |
| Лампа бокового указателя поворота: | WY5W | 5 | 6 |
| с белым рассеивателем с оранжевым рассеивателем | W5W | 5 | 7 |
| Задний фонарь: | |||
| лампа указателя поворота | P21W | 21 | 4 |
| лампа габаритного света и сигнала торможения | P21/5W | 21/5 | 3 |
| лампа противотуманного света | P21W | 21 | 4 |
| лампа света заднего хода | P21W | 21 | 4 |
| Лампа дополнительного сигнала торможения | P21W | 21 | 4 |
| Лампа фонаря освещения номерного знака | W5W | 5 | 7 |
| Лампа фонаря освещения багажника | W5W | 5 | 7 |
| Лампа плафона освещения салона | W5W | 5 | 7 |
| Лампа индивидуального освещения | W5W | 5 | 7 |
| Лампа фонаря освещения вещевого ящика | W5W | 5 | 7 |
| Лампа подсветки прикуривателя | W1.2W | 1,2 | 8 |
| Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием | W1.2W | 1,2 | 8 |
Сейчас читают: 11.3.3. Renault Logan. Эксплуатация, обслуживание и ремонт автомобилей Рено Логан c 2005 года выпуска. Электрические схемы. Схемы включения ближнего и дальнего света фар, включения указателей поворотов, аварийной сигнализации и включения габаритного света
— «ВАЖНО ВСЕМ» — автотранспортный портал то-же на картинке
Замена ламп блок-фары — дальнего и ближнего света
Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.
Тип лампочки: Н4.
Замена лампы габаритного фонаря
Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.
Тип лампочки: W5W.
Замена ламп указателей поворота
Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.
Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.
Тип лампочки: PY21W.
Чистка фар
Фары оборудованы стеклом из поликарбоната.
Для чистки следует использовать мягкую ткань или вату.
Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.
Закончите чистку, осторожно вытирая мягкой сухой тканью. Использование моющих средств, содержащих спирт, запрещено
Использование моющих средств, содержащих спирт, запрещено.
Замена ламп задних фонарей
Выкрутите винты 1 и извлеките блок задних фонарей.
Снимите пеноматериал 2.
Отсоедините патрон, нажав на фиксатор 3.
4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.
Замена лампы дополнительного стоп-сигнала
Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.
Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.
Тип лампочки: Р 21W.
Замена лампы фонаря освещения номерного знака
Освободите патрон 9 с помощью инструмента типа плоской отвертки.
Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.
Выбор лампы
Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W
На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом
Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.
Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого
Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно
Как правильно заменить
Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:
- открываем багажник;
- осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;
Лампочка задних габаритов и стопа
- немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
- устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.
У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.
На Логане в новом кузове
А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.
Замена лампы дополнительного стоп-сигнала
Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.
В” кузове универсал
Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели
Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху
Схема работы
Схема работы на примере передней правой фары.
Первое, что необходимо сделать, это демонтировать передний бампер. Подробно о процессе демонтажа бампера можно узнать, пройдя по статье ниже.
После снятия переднего бампера у нас руки пролезут ко всем местам крепления фары. Корпус оптики имеет три точки крепления. Одна находится снизу, мастер начинает демонтаж именно с нижней точки. Для удобства используется ключ-трещотка. Следующий болт находится справа от фары, и 3 крепёж расположен сверху.
Крепления отданы и перед тем, как вытаскивать фару, необходимо отсоединить трос корректора. Первым снимается защитный резиновый колпачок, затем поднимаем трос корректора вверх, и он выходит из своей ниши корпуса.
Затем вынимаем фару на себя и теперь ко всем разъёмам есть отличный доступ. Отдаём фишки поворотника, габарита (снять можно вместе с цоколем), а также разъём на ближний свет.
Для наглядности мастера ещё раз показали процедуру снятия корректора, на снятой фаре. Весь ход работы хорошо и понятно показано мастерами на видео:
Повторим:
Снимаем резиновый колпачок и сдвигаем его вниз.
Для снятия троса вытягиваем его на себя, чтобы рубашка вышла из фиксатора.
- Поднимаем трос вверх, выводим из зацепления кромку и вынимаем его.
- При установке троса на место, заводим кромку в паз, оттягиваем немного рубашку на себя и защёлкиваем её в фиксаторе.
- Ставим защитный колпачок на место.
Был задан на эту тему вопрос,- зависит ли сам процесс снятия от года выпуска Рено Логан? Со слов мастера процедура снятие на всех моделях одинаково и даже места крепления аналогичны.
Как выполнены все операции со снятой оптикой, например, поменяли стёкла, затем устанавливаем фишки питания ламп в обратном порядке. При установке фары необходимо правильно направить направляющие, имеющиеся на её корпусе. Направляющие должны попасть на свои места.
Если кузов не подвергался ударам и панели передней части не были деформированы, то каких-либо регулировок с фарой не потребуется. Она «сядет» на своё штатное гнездо, после чего надавив на корпус фары, ставим на место и затягиваем все 3 болта её крепления.
Устанавливаем трос корректора, защиту и на этом замена передней фары своими руками заканчивается.
Замена лампочки заднего стоп сигнала на Рено Логан своими руками
Стоп-сигнал в немалой степени увеличивает безопасность движения на автомобиле
Сейчас на всех современных машинах помимо основных огней, применяется дополнительный стоп-сигнал, это привлекает внимание попутных водителей. Но, что же делать, если он не работает на Renault Logan
| ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ! |
- 1 Замена лампочки стоп-сигнала 1.1 Замена лампы стоп-сигнала на Рено Логан в новом кузове
- 1.2 Замена лампы дополнительного стоп-сигнала
- 1.3 Выбор лампы 1.3.1 Светодиодные лампы
2 Стоп-сигнал не горит, почему?
2.1 Не горит лампа стоп-сигнала дополнительного фонаря
3 Заключение
Замена лампочки стоп-сигнала
Итак, мы убедились, что лампочка все-таки сгорела.
Заменить лампочку в основном стоп-сигнале не сложнее чем лампу ближнего света. В таком случае необходимо отключить аккумулятор, и приступить к работе по замене. Для этого нужно произвести следующие манипуляции:
- Открываем багажник.
- Отгибаем обивку багажника.
- Отсоедините жгут проводов от задних габаритов (если у Вас сгорела лампа переднего габарита, то читайте материал: замена переднего габаритного огня на Рено Логан).

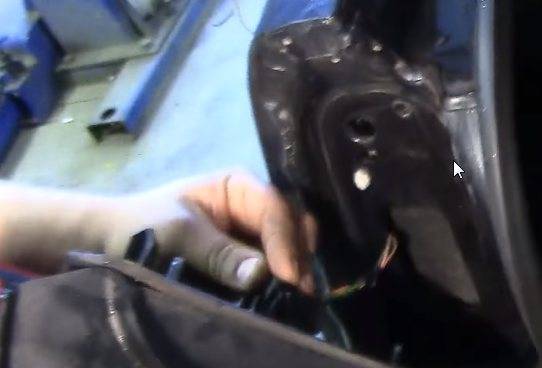

Отсоединяем жгут питания

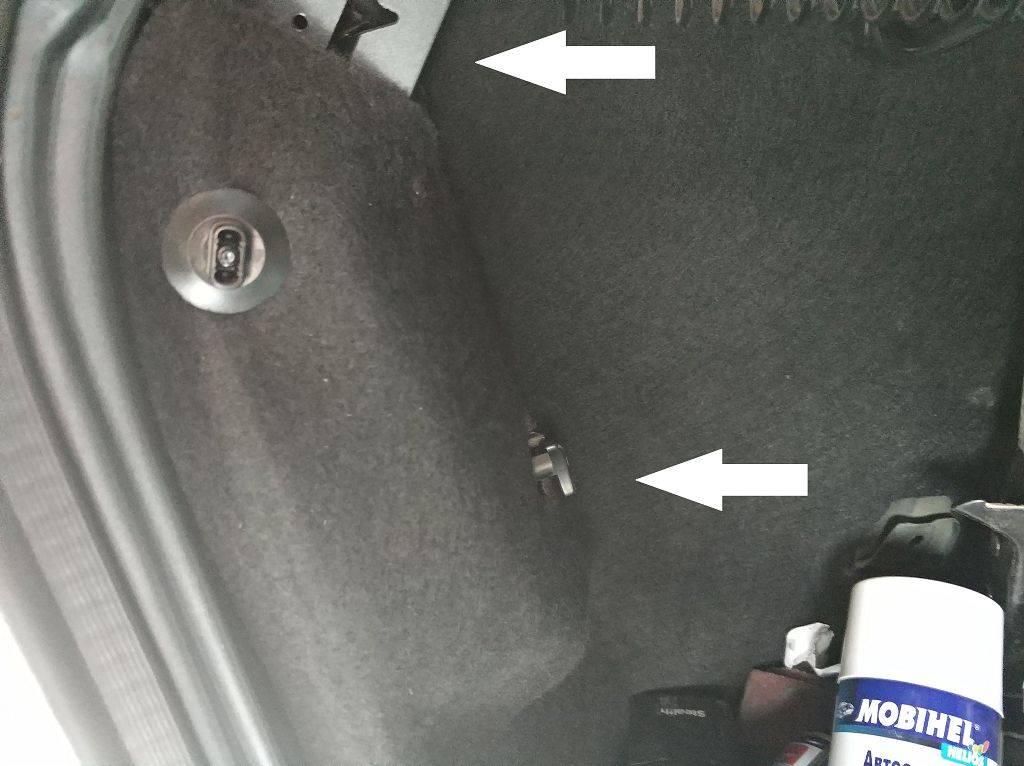

Отмечены стрелками два барашка
Снятие блока задних габаритных огней
Собираем все обратно, на другой фаре работа производится аналогично. Почти аналогично происходит замена лампочки подсветки номера.
Замена лампы стоп-сигнала на Рено Логан в новом кузове
Замена аналогична, только немного изменились крепления задних габаритных огней. Задние габариты крепятся одним барашком, который необходимо открутить. После этого потяните фару на себя.
Замена лампы дополнительного стоп-сигнала
Делается всё максимально просто. Замена производится из багажника.
- Для замены поворачиваем налево плафон (против часовой стрелки) и извлекаем его с посадочного места.
Крути против часовой стрелки, как на фото
Извлекаем плафон и лампу
Извлекаем лампу из патрона
Выбор лампы
- Для дополнительного стоп-сигнала производитель рекомендует использовать галогеновые лампы с маркировкой P21W. Мощность этой штатной лампочки 21 Вт, напряжение 12 В.
- Для стоп-сигналов на Рено Логан используются однонитевые варианты.
Важно правильно подбирать лампы для замены. Одними из лучших считаются Osram Original Line 12V
Они отличаются длительным сроком службы
При этом не происходит снижения светимости, а также не тускнеет колба
Они отличаются длительным сроком службы. При этом не происходит снижения светимости, а также не тускнеет колба.
Другой вариант галогеновых ламп Philips VisionPlus P21W. Они обычно продаются в упаковках по 2 штуки. Могут использоваться не только для дополнительных стоп-сигналов, но и для габаритов.
Светодиодные лампы
Светодиодная лампа в заднем стоп-сигнале
Многие автолюбители стремятся устанавливать светодиодные лампы
При выборе такого источника освещения обращайте внимание на светимость. Она не должна быть излишне высокой, чтобы не слепить едущих сзади водителей
Подбирайте приборы со светимостью 2000-3000 К
Подбирайте приборы со светимостью 2000-3000 К.
Стоп-сигнал не горит, почему?
Стоп-сигнал является частью энергосистемы автомобиля. При появлении проблем, нужно проверить эту систему. Начинают, с блока предохранителей.
На Логан за эти лампы отвечает предохранитель F3. Вот его и смотрим.
Не горит лампа стоп-сигнала дополнительного фонаря
Если, у вас не горит только дополнительный фонарь, то имеет смысл сразу переходить к проверке провода идущего на него.
В некоторых случаях он может переломиться, для исключения такой возможности прозвоните его. Причиной может стать не очень хороший контакт между проводом и фишкой фонаря. После зимы контакты часто окисляются, что становится причиной плохого токопропускания. Чтобы, не сталкиваться с такой проблемой, необходимо регулярно чистить клеммы и покрывать их специальной смазкой.
Любой водитель без особых проблем сможет при необходимости поменять лампу дополнительного стоп-сигнала. Для этого не потребуются вообще никакие инструменты. Для замены стоп-ламп в задних фонарях потребуется специальная отвертка (фаза 1). Срок службы установленного осветительного прибора зависит от его качества. Приобретайте только рекомендованные модели ламп.
Тюнинг задней оптики
Сегодня торговая сеть предлагает хромированные или черные аналоги классических задних фонарей. В них устанавливают светодиоды, биксеноновые лампы. Кроме того, используют разные накладки, способные придать автомобилю оригинальный вид.
А можно сделать тюнинг фар самостоятельно и без больших финансовых трат. Вот такие задние фары на свой Renault logan 2 может сделать каждый, у кого есть желание и руки на месте.
Самостоятельно тюнингованные фары
Светодиоды можно установить вот по этой разделительной линии.
Определение места установки светодиодов
Соединяются светодиоды последовательно группами по 4 штуки, так как каждый из них питается напряжением 3 В. При этом надо помнить, что к коротким ножкам подключается минус, а к длинным — плюс.
Подключение светодиодов
Часть перегородки придется сломать, используя для этого пассатижи. Если этого не сделать, то не получится плавно изогнутого контура.
Демонтаж мешающей перегородки
Паяльником в корпусе фонаря прожигаются отверстия, в которые устанавливаются светодиоды. Для их закрепления используется термоклей, например, из FIX PRICE.
Используемый инструментВот такие получаются отверстияВставляем светодиоды
Вот так фара выглядит в выключенном состоянии.
Вид фары с установленными, но не включенными светодиодами
А вот так после включения светодиодов.
С включенными светодиодами фара выглядит так
Безусловно работа требует усердия, усидчивости и внимания. Но полученный результат того стоит. Суммарные расходы на всё выглядят следующим образом:
- 100 шт. светодиодов — 60 руб.
- Термоклей из фикспрайса — 50 руб.
- 4 м двужильного провода сечением 0,5 — 50 руб.
ИТОГО — 160 руб.
Замена перегоревшей лампочки, как и тюнинг фары по силам выполнить каждому водителю. При этом не требуется никаких особых знаний и приспособлений: достаточно следовать нашим рекомендациям. Чтобы проделанная работа была качественной, необходимо использовать только рекомендованные производителем автомобиля лампы. При соблюдении этих требований ваш автомобиль будет долго радовать ваш взгляд и удивлять окружающих автолюбителей.
Предыдущая
Некоторые мелкие проблемы с автомобилем можно устранить своими силами, но не всегда автолюбитель знает, как это делать. В этой статье мы выясним, как снять задний фонарь Рено Логан 1, фазы и выясним, какая лампа и за что отвечает, и как ее заменить.
Почему не горят стоп сигналы на Рено Логан: причины, не работают
Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка. Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.
Клуб автолюбителей Рено Логан
F04 10А — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер. Если у вас на панели приборов горит лампа неисправности подушек безопасности, проверьте шлейф и разъём подключения подушки в руле.
Чтобы найти точную причину, проведите диагностику ошибок через диагностичекий разъём, для этого можно обратиться к электрику с нужным оборудованием. Если не работают указатели поворотов, проверьте исправность ламп и отсутствие короткого замыкания в их разъёмах, подрулевой переключатель и его контакты.
Также поворотники могут некорректно работать при коротком замыкании в других световых приборах.
F09 10А — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар. F10 10А — ближний свет в правой фаре.
Если перестали работать фары и пропал ближний свет, первым делом проверьте эти предохранители и лампы, сгореть могли как одна из фар, так и обе. Проверьте проводимость между клеммами 2 и 3 разъема.
При выжатой педали ножного тормоза проводимость должна иметь место, при отпущенной -. Также проверьте проводимость между клеммами 1 и 4, — здесь должна иметь место обратная картина, то есть при выжатой педали проводимость должна отсутствовать, и наоборот.
Когда вы нажимаете датчик стоп сигнала рено логан как проверить педаль тормоза она, она давит на лягушку, и в ней замыкаются контакты, в результате чего и загораются стоп-сигналы, отпускаете педаль тормоза, стоп-сигналы тухнут.
После того как я ее разобрал, почистил все, что можно было, все равно она так и не заработала. Пришлось покупать новую
Особое внимание следует обратить на места её изгибов, как наиболее возможные места обрыва
Замена лампы стоп-сигнала Рено Логан
Он устанавливается на кронштейне с педалями. Для лучшего удобства при проверке, выключатель лучше всего снять с педального кронштейна.
Это можно сделать таким образом: Нужно отключить клемму аккумулятора, так как схема этой цепи и датчик всегда находятся под напряжением; Следующим шагом будет снятие разъёма с проводами; Чтобы вытащить датчик из гнезда установки, необходимо повернуть его на 90 градусов вокруг его оси и легонько потянуть на.
Прибор окажется в ваших руках.
Проверить датчик можно тестером в режиме измерения сопротивления, или подключением заведомо исправного. Для этого клеммы измерительного прибора подключают к разъёму выключателя и рукой несколько раз нажимают и отпускают его выступающий шток. Чтобы снять датчик, нужно повернуть его корпус на 90 градусов и вынуть его из гнезда крепления, после чего отсоедить электрический разъем.
Шаг 2. Поэтому за лампами следует осуществлять периодический контроль и обслуживание. Среди неполадок чаще всего встречаются такие случаи: Во время торможения не работает лампа стоп сигнала, с одной стороны.
Датчик включения стопсигнала для Renault Logan 2005-2014
Не работает дополнительный фонарь сигнала освещения Способы диагностики и ремонта Так как функционирование и работоспособность этих элементов наружного освещения напрямую зависит от работоспособности электрической сети автомобиля, то на ее состояние необходимо обращать не последнее внимание. Если на вашем автомобиле перестали работать сразу все фонари стоп сигнала, причиной этому чаще всего становится выход из строя предохранителя Датчик стоп сигнала рено логан как проверить для прохождения тока с силой не более 20А расположенный в блоке предохранителей салона Рено Логан
Расположение необходимого нам предохранителя отмечено красным маркером.
