Рено сандеро 2

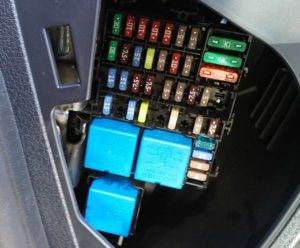

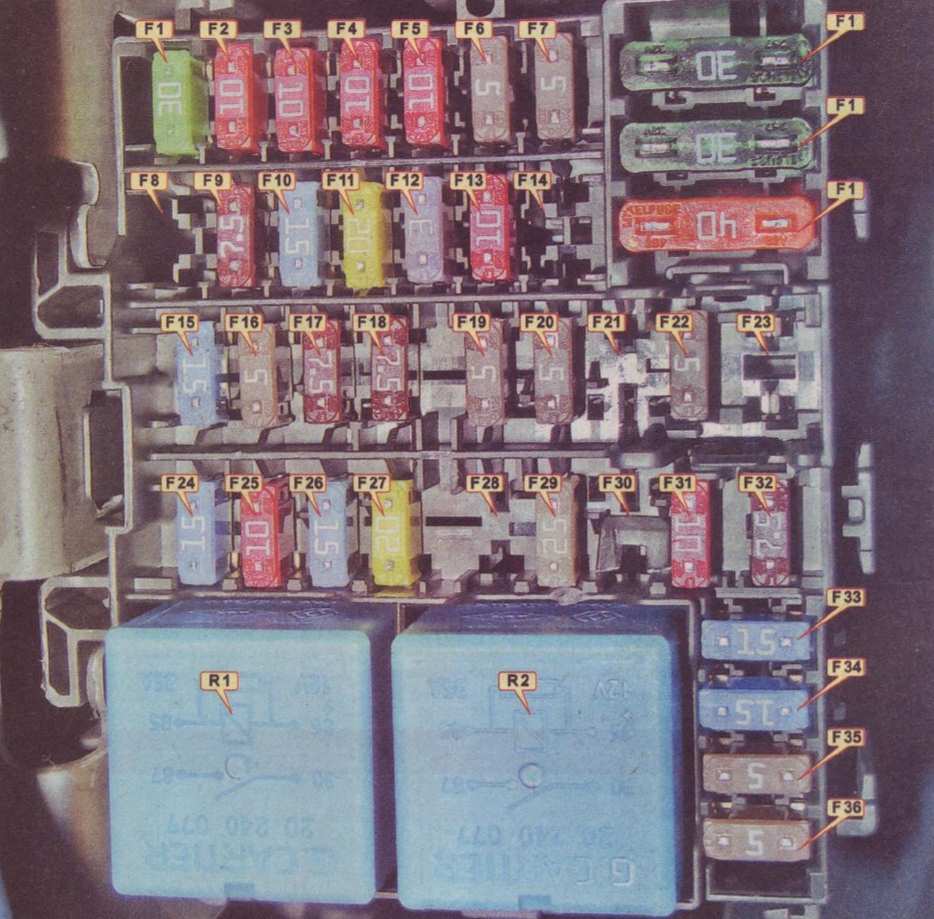

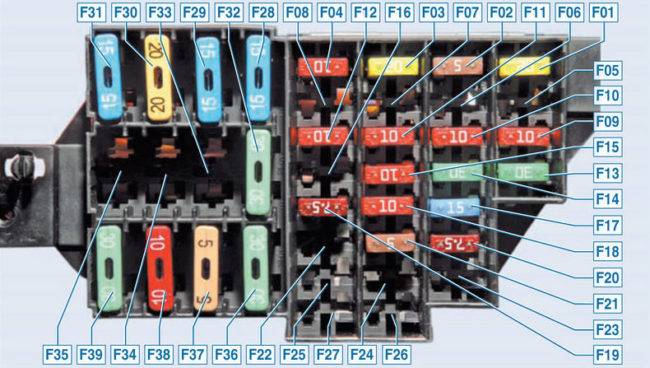

Блок в салоне
Расположен с левой стороны, под защитной крышкой.
Схема
Назначение
За прикуриватель отвечает предохранитель 33 на 15А.
Если у Вас автомобиль с повышенной комплектацией и количество реле и предохранителей отличается, сверьтесь с данным описанием.

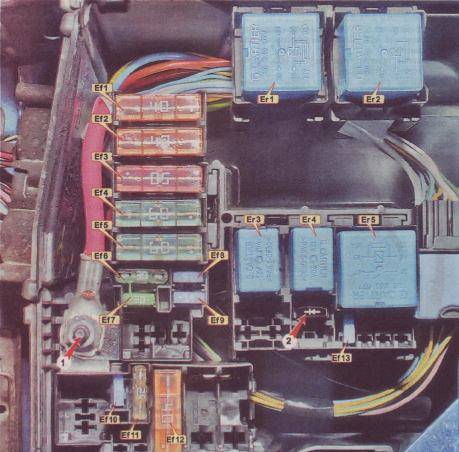

Блок под капотом
Он расположен в монтажном отделении в моторном отсеки.
Схема
Обозначение
- Клемма аккумулятора
- Диод компрессора кондиционера
Комментарии 23
спасибо все замечательно,оформлено все понятно
Отражены на схемах, в зависимости от вашей модели.
а где стоит предохранитель сигнализации рено сандеро 2013г.в.?
Обычно, световая сигнализация подключается к кнопке аварийной сигнализации, коричневый провод, управление импульсное по минусу. Поэтому стоит начать проверку с этого.
Большое спасибо. Рено Сандеро Степвей-2. Купил китайские лампочки ДХО, поставил, дымок….. и перестали гореть ДХО. Поставил обратно штатные лампочки, ДХО не горит габариты включаются. Где предохранитель, благодаря ФОТО узнал. Купил предохранители с датчиками, лампочка зажигается когда предохранитель перегорел. Открыл, увидел, заменил!
Доброе утро! Подскажите какой предохранитель посмотреть если не работает стартер?
F37, блок в салоне, если у Вас сандеро 2.
Фото блоков сандеро 2 разные.
Будем рады, если вы поможете дополнить наш материал своими фотографиями.
Здравствуйте, у меня Renault Sandero 2 вентилятор печки не крутит даже, подскажите какой предохранитель на него идет? по схеме не могу увидеть
Если схемы немного отличаются, проверяй целостно всех элементов. Отметим, что за систему вентиляции, так же могут отвечать некоторые реле.
Сандеро 2 у меня F7 передние габариты и подсветка приборной панели, F6 задние габариты и подсветка номера
На фотографии салонного блока предохранителей Рено сандеро 2 за что отвечает третье реле синего цвета с маркировкой G.CARTIER 20 240 077, расположенное под реле R1-реле кондиционера и R2-реле заднего обогрева стекла? У меня в Рено Логан 2 в точности такая же схема, но в описании к схемам предохранителей и реле нигде нет информации об имеющемся здесь третьем реле. С недавнего времени у меня звуковой сигнал стал работать через раз. То есть не совсем не работает, а срабатывает по произвольному алгоритму — то может сигналить в нормальном режиме, то не сигналит вообще никак. По схеме все предохранители, влияющие на работу звукового сигнала, проверил — F10 и F29. Сделал вывод о том, что возможно в моем Рено Логан 2 комплектации Privilege звуковой сигнал подключен все-таки через реле, как например у Reno Флюенс. Возможно это третье реле как раз и является реле звукового сигнала. Некоторые «Спецы» утверждают, что в бюджетных логанах сигнал подключен напрямую без реле. Просьба всем, подскажите кто что-то знает по моему вопросу.
У меня Рено Сандеро степвей 2 по фото предохранители такие же. Но где находится 38 на 30 А? На фото его тоже нет.
Фото схема не полная. В правом верхнем углу 3 больших предохранителя . Нумерация с верху в низ 37, 38, 39. Под описанием добавили дополнительную ссылку для ознакомления.
Подскажите на передний и задний дворник один предохранитель F38 .
F38 отвечает за передний дворник, а F15 за задний дворник, фонари заднего хода и стеклоомыватель (он общий для заднего и переднего омывателей)
Ребята спасибо вам огоромное все заработало, сразу на двух машинах рено сандеро степ вэй 2012 года.
Добрый вечер. Рено сандеро 2010г. Не работают повороты, аварийка, плафон, центральный замок, обогрев дальнего стёкла? Что делать?
Ребят, огромное спасибо! Огромную работу проделали, кучу времени всем сэкономили! И ещё — на Сандеро 2 (2015) на магнитолу выходит всего 2 предохранителя: на 5 и 7,5 А?
Добрый день. Подскажите кто — нибудь пожалуйста: где на рено Сандеро 1,4 (2010г.) предохранитель двигателя омывателя лобового стекла? Спасибо.

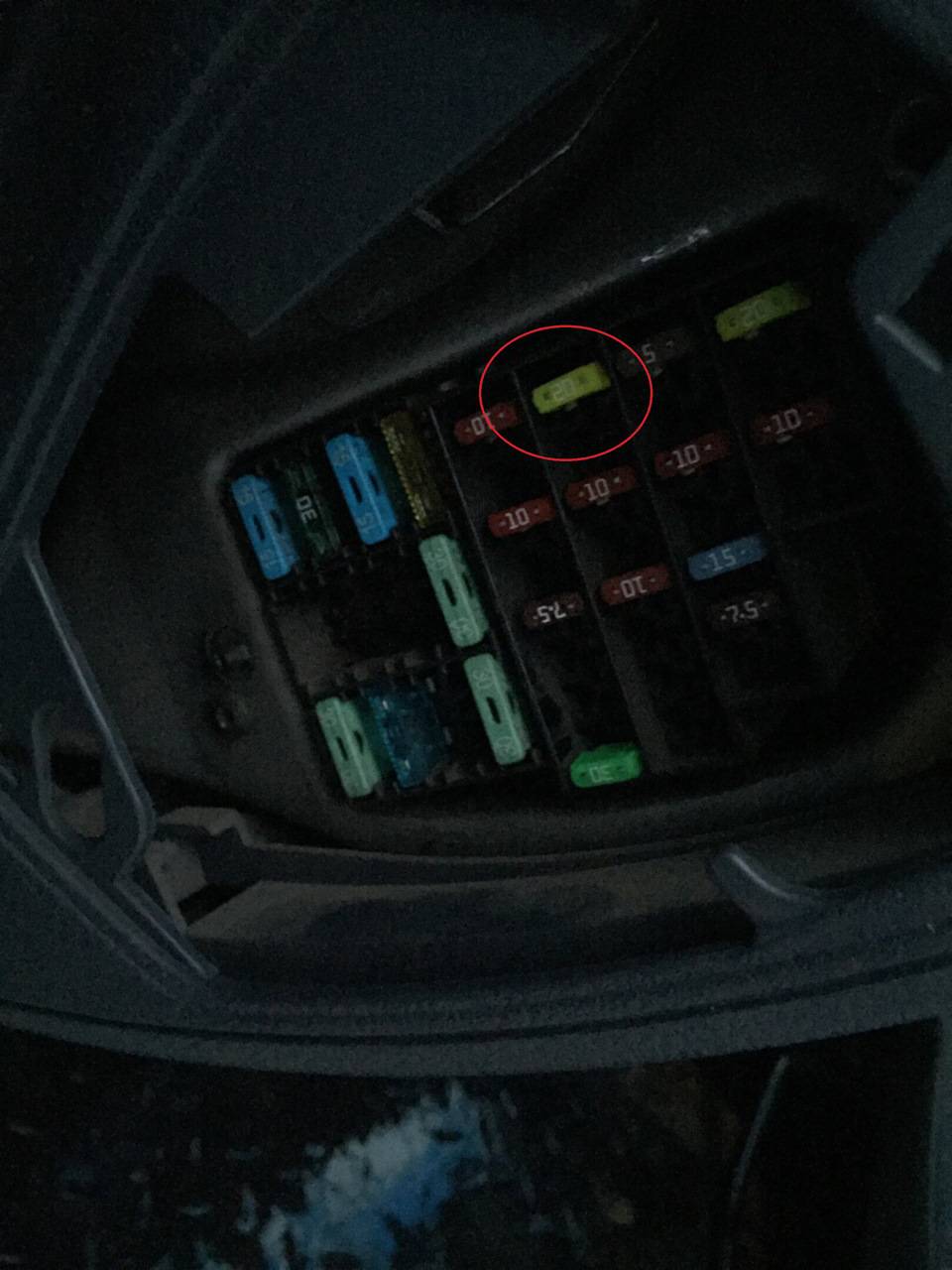

Ребят,если кому поможет,у меня степвей 2 2017 года,предохранителя f18 стоп сигнал вообще нету в штатном месте,зато самый верхний ряд стоит один предохранитель 7,5А,он идёт на стоп сигнал, он сгорает вместе с F12 ABS,машина не заводится
