Датчики, отвечающие за обороты и стабильную работу двигателя

Датчик на массовый расход воздуха

Этот датчик контролирует и позволяет нормализовать поступление воздуха в топливную смесь. Признаками его неисправности являются следующие проблемы:

  • Нестабильные обороты;
  • Проблемы с заводом теплого двигателя;
  • Снижение мощности.

Проверка этого датчика производится по разному. Самым простым из них является отключение ДМРВ и поездка без него. Если негативные моменты пропали, то скорее всего причина именно в датчике. Также отказ датчика может быть спровоцирован некачественной прошивкой. Для этого под упор заслонки дросселя помещают пластинку толщиной 1 мм. При этом обороты немного должны увеличиться. После снимают фишку с интересующего нас датчика. Если двигатель продолжил работать, причина в «кривой» прошивке.

Также проверка выполняется путем замера напряжения. Для этого возьмите мультиметр, его следует выставить на максимальное напряжение 2 В. Далее замеряется напряжение на выводах. На новом полностью исправном датчике оно должно колебаться в пределах 0,98-1,01 В. О неисправности ДМРВ говорит напряжение более 1,05 В. В таком случае его следует заменить.

Способы диагностики сенсора

Существует много методик, как проверить функционирует ли датчик либо его работоспособность ставится под сомнение. Однако среди них являются самыми распространенными. Для этого предварительно нужно демонтировать устройство со своего места. Только перед этим следует сделать на нем метки, чтобы потом установить в том положении, в котором он находился.

Замер сопротивления

Это самая простая диагностика, но она не способна дать полной гарантии, что неисправность будет обнаружена. Для данного способа нужен мультиметр, который нетрудно найти в любом магазине. Прибор ставится в режим измерения сопротивления, после этого остается коснуться щупами контактов катушки индуктивности. Полярность при этом не играет никакой роли.

Оптимальное значение лежит в пределах 500-700 Ом. Но для лучше всего обратиться к инструкции по эксплуатации собственного транспортного средства. Следовательно, на мультиметре следует поставить верхний предел, равный 2 кОм. Стоит учесть, что этот предел у разных приборов может варьироваться, главное установить его большим, нежели измеряемый параметр.

В крайнем случае, стоит выбирать значение ближе к указанному выше. Только на этом не следует останавливаться, поскольку такую проверку нельзя считать полноценной.

Проверка индуктивности

Независимо от типа катушки, в возбужденном состоянии она обладает индивидуальным значением индуктивности. Подобные элементы, как мы помним, есть и в индуктивном ДПКВ. Подходящая оснастка для такой диагностики такова:

  • трансформатор;
  • вольтметр (лучше цифрового типа);
  • измеритель индуктивности;
  • мегаомметр.

У некоторых мультиметров предусмотрена возможность измерять индуктивность. Но если такого под рукой нет, то без дополнительного оборудования не обойтись. Измеряемый показатель индуктивности должен находится в диапазоне от 200 до 400 мГн, что вписывается в пределы нормы. При незначительных отклонениях это не критично, чего нельзя сказать о сильной разнице — поломка ДПКВ налицо.

Далее мегаомметром следует замерять сопротивление изолирующего слоя катушечной проводки. На приборе ставится предел измерений в 500 В. Чтобы получить более точные показатели, замеры нужно провести не менее 2-3 раз.

Показатели изоляционного сопротивления должны начинаться с 0,5 Мом, иначе это свидетельствует о ее прорыве. Соответственно повышается вероятность межвиткового замыкания. Размагничивать катушку нужно посредством сетевого трансформатора.

Самая трудоемкая и недоступная методика

Этот способ отличается наибольшей эффективностью, поскольку позволяет наглядно увидеть формирование сигналов. Также это способствует получению полноценной диагностики, и определить работоспособность ДПКВ. Проверку допустимо выполнять не только при запущенном двигателе, но и предварительно демонтировав само электронное устройство.

Для самой процедуры требуется специальное оборудование — осциллограф, включая ПО к нему. Сама инструкция к руководству проверки датчика коленвала:

  1. Щупы прибора подводятся к катушечным контактам (соблюдать полярность не нужно).
  2. Запускается программа для работы с оборудованием.
  3. Теперь остается взять какой-нибудь металлический кусок, которым помахать перед сенсором.
  4. Если устройство исправно, то на мониторе будет заметна осциллограмма, построенная по полученным сведениям от ДПКВ.

Где располагается датчик частоты вращения?

Индукционный измеритель или датчик оборотов в основном располагается над маркерным диском транспортного средства. В свою очередь этот элемент может находится либо на маховике, либо на коленвале внутри блока цилиндров, либо спереди моторного отсека на коленвале. Очень часто небольшая кривизна зубцов маховика или наличие маленького скола могут привести к нарушениям в работе системы зажигания. Тогда силовой агрегат не сможет работать на повышенных частотах вращения и будет происходить хаотичное искрообразование. Кроме того, на некоторых автомобилях этот датчик может быть заменен датчиком Холла. Это устройство способно передавать в главный блок управления сигнал о фазах механизма газораспределения, а также обороты мотора. Если это так, то прибор будет расположен у распределительного вала. Если измеритель частоты вращения выйдет из строя, автомобилист не сможет завести свое транспортное средство. И если после доскональной проверки систем зажигания и топлива существенных отклонений не будет выявлено, нужно обязательно проверить работоспособность самого датчика оборотов. Если же возникает так называемое плавающее вращение двигателя, то понадобится проверить сразу все варианты проблем. Ну а для своевременного обнаружения неполадок желательно повести диагностику автомобиля.

Что можно сделать при выходе из строя датчика оборотов, подробнее будет рассказано в этом видео:

Опубликовано:
30 октября 2019

Что влияет на запуск бензинового двигателя

Принцип работы мотора не изменился со времён постройки первого автомобиля. По-прежнему нужно, чтобы было что поджечь, и чем поджечь рабочую смесь в цилиндрах. Изменились лишь способы обеспечения этого процесса.

Это будет состоять из установки второй медной шайбы, подобной той, которая уже находится под источником под свечой. Это устройство вернется, чтобы уменьшить усилия поршня в новой рубашке. Если ваш двигатель оснащен турбо-свечой с коническим сиденьем, этот трюк явно падает в воде! Это предотвратит простуду двигателя из-за отсутствия смазки. Вот почему мы порекомендуем вам сделать то же самое при каждом холодном запуске, даже после того, как двигатель полностью поедет. Конечно, эта процедура применяется только в том случае, если у вашего автомобиля есть бак без мини-насоса.

Перечислим основные факторы, влияющие на уверенный пуск мотора зимой.

  • Качественное топливо. Октановое число бензина должно соответствовать конструкции двигателя, а испаряемость (точнее – давление насыщенных паров) – сезону. Дизельное топливо также должно быть зимнее.
  • Маркировка по инструкции к автомобилю. Излишне густое затрудняет вращение коленчатого вала стартером, к тому же плохо прокачивается насосом, ускоряя износ мотора.
  • Состояние топливной системы. должны вовремя меняться. Если вы заливали некачественный бензин, то на форсунках (или карбюраторе) появляются лаковые отложения, которые мешают правильному образованию топливно-воздушной смеси. Вместо распыления в форме факела инжектор начинает лить топливо струёй, и оно не успевает испариться. Износ или нарушение регулировки ТНВД дизеля также затруднит запуск.
  • Исправность системы управления двигателем. Неисправный или , кое-как справлявшиеся летом, зимой будут препятствовать запуску двигателя. «Ёжик» из опилок на датчике положения коленвала тоже не способствует уверенному старту в мороз.
  • Электрическая часть. Окислившиеся клеммы на аккумуляторе, старая батарея и треснувшие провода затрудняют вращение стартера. Однажды скорости может оказаться недостаточно для того, чтобы завести двигатель зимой.
  • Система зажигания. должны соответствовать модели двигателя (маркировку и зазор между электродами можно посмотреть в инструкции). и не должны иметь трещин и царапин на поверхности. В дизельном моторе должны исправно работать все свечи накаливания.

Обычно затрудненный запуск свидетельствует о небрежном отношении к технике в целом.

Если этот тип устройства является неотъемлемой частью вашей серийной модели, вам просто нужно будет управлять мини-насосом для достижения того же результата. Когда вы впервые запускаете свой движок, вы можете запустить его в первый раз на холостом ходу, чтобы все его механические компоненты занимали свое место без форсирования. Однако эта процедура не является обязательной. Будьте осторожны, чтобы не использовать этот метод, который иногда имеет недостаток. Ясно, что когда вы выполняете полный бак без режима, превышающего режим простоя, предположение о том, что ваш карбюратор может быть настроен слишком плохо, если вы его не заметите, остается вполне правдоподобным.

Как видите, заочно сложно выделить единственную причину, по которой машина не заводится на морозе. Но что же делать, если машина не заводится, а ехать нужно? Оптимальный вариант – воспользоваться услугами такси.

Датчик температуры охлаждающей жидкости (ДТОЖ)

Задача ДТОЖ — контролировать температуру воды, антифриза или антифриза в системе охлаждения с последующей передачей этой информации в ЭБУ.

После обработки информации установка принимает решение о необходимости обогащения горючей смеси. Чем ниже температура трансмиссии, тем выше уровень обогащения топлива.

Сам ДТОЖ, как правило, монтируется на выходной патрубок ГБЦ. Но в некоторых моделях возможны и другие варианты.

Проще говоря, это термистор, сопротивление которого меняется с учетом температурного параметра. Чем оно ниже, тем больше сопротивление, и наоборот.

Что касается блока управления, то подается напряжение, которое формируется с учетом падения этого параметра на резисторе. Другими словами, при изменении температуры изменяется и сопротивление, а вместе с ним и напряжение.

При низкой температуре охлаждающей жидкости разность потенциалов будет большой, а при постепенном прогревании двигателя — уменьшаться.

К основным признакам поломки ДТОЖ можно отнести:

  • увеличение времени нагрева силового агрегата.
  • повышенный расход топлива;
  • черный дым из выхлопной системы;
  • неправильная работа вентилятора станка, он может сразу включиться при нагреве до холодного;
  • снижение скорости ХХ;
  • потеря мощности и появление детонации при работе;
  • необходимость нажимать на газ для увеличения оборотов даже после прогрева двигателя;
  • затруднение запуска двигателя при низких температурах;

Причин, по которым ДТОЖ может выйти из строя, несколько:

  1. Физические проблемы. В эту категорию входят поверхностные трещины, повреждение резьбы и нарушение целостности кожуха.
  2. Отсутствие хладагента.
  3. Электрические проблемы: короткое замыкание, обрыв кабеля и т.д.
  4. Низкое качество используемой теплоносителя, в результате чего на приборе контроля появляется осадок и возникают отклонения в передаваемой информации.

Чтобы проверить ДТОЖ, нужно убедиться, что его термистор исправен и его сопротивление изменяется при нагревании.

Для этого снимаем датчик, погружаем его в емкость с охлаждающей жидкостью и нагреваем состав. В этом случае подключите к клеммам устройства и проверьте параметры сопротивления при разных температурах.

На последнем этапе сверьте полученные данные с информацией в справочной таблице.

Как проверить мультиметром датчик температуры охлаждающей жидкости, не снимая его с автомобиля

Форсунки

Спустя 100-150 тысяч километров форсунки могут перестать правильно распылять топливо. На холодную ЭБУ по умолчанию работает в «прогревочном» режиме, устанавливая одинаковые значения впрыска для всех форсунок. Как только мотор прогревается и поступают правильные значения от лямбда‐зонда, меняется коррекция впрыска. И тут начинаются проблемы. Если вовремя обнаружить неисправность, можно ограничиться чисткой форсунок. Для этого их демонтируют с автомобиля и устанавливают на специальный стенд, где проходит ультразвуковая очистка. Эта технология позволяет удалить все загрязнения и вернуть форсунки в исходное состояние.

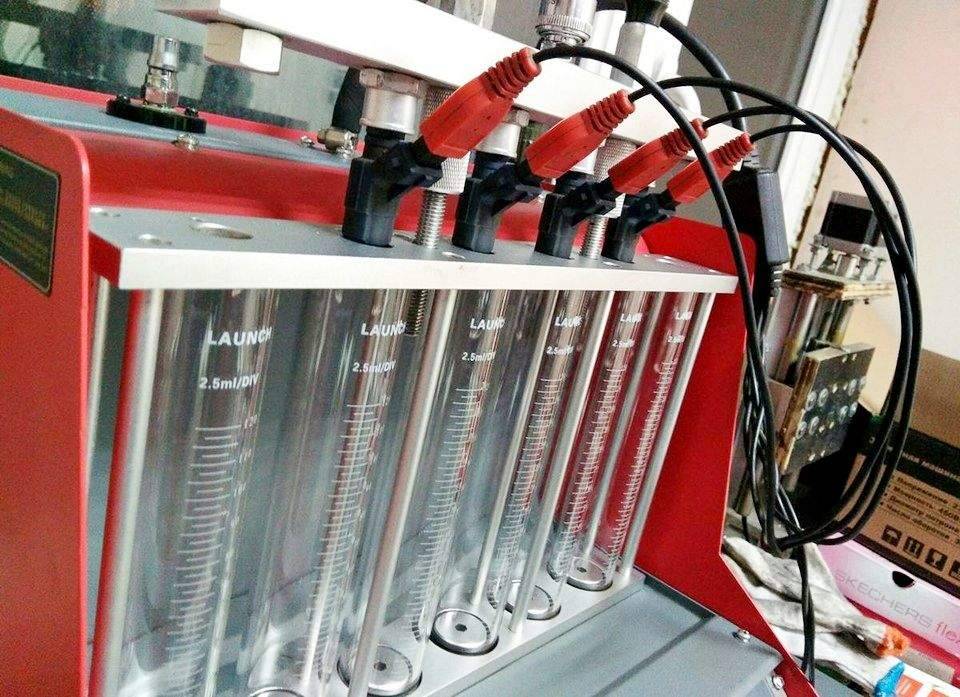

Профессиональная очистка форсунок

Однако не всегда проблема в загрязнении. Не исключен обрыв в цепи питания. Чтобы это понять, нужно поочередно отключать каждую форсунку и следить за работой двигателя. Но лучше, конечно, обратиться к опытному диагносту, который определит точное состояние форсунок, их работу и выставит правильные коррекции.

Что такое датчик оборотов мотора?

При возникновении определенных проблем с силовым агрегатом автомобилисты нередко задаются вопросов, а если ли в нем механизм, который бы помог определить обороты. Ну а поскольку именно первое подозрение при неисправностях падает именно на обороты мотора, то и интересует их именно датчик оборотов двигателя. Но бывает и так, что неисправности с мотором могут быть вызваны совершенно иными причинами. Поэтому уместно для начала определиться СС источником неисправности и только после этого выполнять проверку измерителей. Но в любом случае, если необходимо обнаружить нужный датчик, понадобится хоть немного информации о его месторасположении, особенностях, да и в целом об основных понятиях.

Какие датчики могут располагаться в двигателе

Разные моторы могут иметь различное количество датчиков, исправность которых может по-разному влиять на запуск и работу силового агрегата. Если смотреть обобщенно, то любой индикатор, может повлиять на хороший пуск движка. Но, если разбирать по частям, то каждый датчик имеет свое предназначение, а поэтому не все могут повлиять на запуск сердца автомобиля. Рассмотрим, каждый датчик по отдельности и его предназначение в работе автомобиля.

Итак, начнем с самого начала. Автолюбитель залил горючее в автомобиль. На многих современных автомобилях устанавливают датчик качества топлива. Особенно такие датчики можно встретить на немецких и американских автомобилях, которые не адаптированные для нашего региона.

При поступлении плохого горючего в топливную систему, анализатор определяет, насколько качественное топливо попало в машину. Если была залита «бодяга», то мотор может начать заводится с трудом или вовсе не заведется. Располагается такое анализатор может перед или после топливного фильтра.

Второй индикатор по значению, который может повлиять на запуск мотора — датчик температуры охлаждающей жидкости. Именно неисправность этого индикатора может привести к тому, что силовой агрегат будет долго заводиться. Это связано с тем, что электронный блок управления думает, что мотор нагретый, и впрыскивает недостаточное количество топлива. Обычно, этот датчик больше всех подвержен поломкам.

Следующий индикатор, который непосредственно влияет на нормальный запуск движка — датчик регулятора холостого хода. Он определяет, какое количество топливно-воздушной смеси необходимо для нормальной работы мотора на холостом ходу и во время пуска мотора.

Датчик детонации также влияет на пуск агрегата. Обычно, он установлен в верхней части двигателя и улавливает вибрации издаваемые двигателем. В случае, если датчик подает в ЭБУ сигнал о том, что детонационные действия могут навредить мотору, блок управления блокирует подачу воздушно-топливной смеси и искру. При этом мотор может первый раз провернуть несколько раз коленчатый, а потом заглохнуть и вовсе больше не завестись.

Датчик положения дроссельной заслонки (ДПДЗ). Этот индикатор контролирует положение дросселя, а также процесс регулировки его для нагнетания воздуха в камеры сгорания. ДПДЗ неразрывно связан с датчиком массового расхода воздуха.

Датчик положения коленчатого вала. Он вычисляет положение коленвала относительно положения цилиндров. При выходе со строя, блок управления получает стабильные данные и останавливает работу мотора принудительно.

Датчик кислорода влияет непосредственно на образование воздушно-топливной смеси, а также на расход горючего. Он измеряет концентрацию кислорода в выпускных газах, чем контролирует непосредственно подачу топлива в камеры сгорания. Разность показаний индикатора изменяется приблизительно от 0,1 В (высокое содержание кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь).

А задней части головки блока цилиндров расположен датчик фаз. Он определяет положение 1-го поршня в верхней мертвой точке. Разработан и основан на действие датчика Холла. Этот датчик регулирует фазы газораспределения, а именно открывание и закрывание выпускных клапанов.

Еще одним представителем воздушных индикаторов является датчик массового расхода воздуха (ДМВР). Расположен он перед дроссельной заслонкой и при помощи него контролируется количество воздуха, который поступает в камеру сгорания.

Этот индикатор анализирует положение дроссельной заслонки для подачи и регулировки количества воздуха подаваемого в цилиндры. Обычно, при выходе датчика со строя, количество нагнетаемого воздуха для разных режимов работы двигателя не меняется, и силовой агрегат попросту задыхается при добавлении количества топлива и оборотов.

Дополнительными датчиками могут считаться — датчик температуры охлаждающей жидкости расположенный на радиаторе и датчик диагностики электроники. Эти индикаторы устанавливаются на автомобилях с так называемой «тяжелой электроникой», где все процессы управления мотором проводятся бортовым компьютером.

Неотъемлемой частью датчик управления запуском двигателя является блок управления силовым агрегатом. Именно он контролирует все процессы, происходящие в движке, а также регулирует настройки для оптимального пуска. Выход со строя этого элемента повлечет за собой то, что мотор попросту не заведется.

Разновидности датчиков. Принцип работы и методики проверки

Если изучать датчиковую аппаратуру, опираясь на существующие руководства по ремонту той или иной марки автомобилей, то можно обнаружить, что в каждом руководстве используется один и тот же подход. Перечисляются датчики, входящие в состав описываемой системы управления, и озвучивается их назначение. Для другого двигателя и другой системы опять-таки перечисляются датчики и т.д. В некоторых книгах датчики ЭСУД и контрольные датчики, необходимые, например, для работы панели приборов (датчик давления масла, уровня охлаждающей жидкости и т.п.) вообще свалены в одну кучу. Такой подход представляется неконструктивным и не отображающим истинной картины.

Рассматривая датчиковую аппаратуру, мы будем применять другой метод подачи информации. Все датчики будут рассматриваться не по признаку наличия их на той или иной ЭСУД, а по принципу действия, по физическому явлению, лежащему в основе их функционирования. Такой подход видится гораздо более правильным и доступным для понимания. Датчики одного и того же принципа действия используются в абсолютно разных узлах автомобиля, и для диагноста, усвоившего принцип их работы и методику диагностики, не составит труда проверить работоспособность любого из них. Например, датчик уровня топлива, датчик расхода воздуха флюгерного типа, датчик положения клапана рециркуляции отработанных газов и датчик положения педали акселератора, несмотря на кажущуюся несхожесть, диагностируются абсолютно одинаково, по одному и тому же принципу.

Поэтому будем рассматривать не наборы датчиков для той или иной системы управления, а их типы, исходя из физического принципа функционирования. Для примера разберем датчики потенциометрического типа.

Методы проверки ДПКВ

Перед тем как мы перейдем к описанию способов анализа, порекомендуем очень простой выход из ситуации. Варианты проверки датчика оборотов не всегда покажут стопроцентный результат, отображая лишь некоторые свойства изделия. Самым практичным решением будет, если пользователь одолжит аналогичный сенсор синхронизации у знакомых, поставит его и если автомобиль будет работать без проблем, то логично — поломка именно в нем.

Рассмотрим способы анализа датчика положения коленвала от простого к сложному. Осмотр и применение сканера ODBII мы описали выше. Надо сказать, что сенсоры оборотов моторов сами по себе ломаются чрезвычайно редко из-за простоты конструкции. Чаще причины поломки для ДПКВ это механические повреждения, например, когда изделие задето инструментами при ремонте автомобиля, а также попадание сторонних предметов между реперным диском и сенсором.

При проверке мультиметром сопротивления можно не снимать ДПКВ. Но удобнее будет его демонтировать. Перед снятием отмечают и запоминают исходное положение изделия

Чтобы избежать раскалибровки, важно маркером отметить позицию, сделать фото смартфоном. Далее, снимают клемму с аккумулятора автомобиля и вынимают детектор — отстегивают кабель контроллера/питания, болтики крепления откручивают

Анализ датчика коленвала омметром

Данный способ проверки применяется для индуктивных сенсоров синхронизации и положения коленвала, то есть для тех, которые имеют катушку, индуцирующую магнитную среду. Замеряется её сопротивление. Надо перевести мультиметр в режим замера указанной величины на отметку 200 кОм, можно аналогично воспользоваться омметром. К контактам катушки (к клеммам датчика на его пластиковой фишке, туда же подсоединяется кабель контроллера/питания) прикасаются щупами, полярность не имеет значения.

Значение сопротивления прописывается в спецификации сенсора (вся информация есть не только в бумажной инструкции, но и в интернете), обычно оно в пределах 500–700 или 800–900 Ом.

Минус данного метода в том, что сломанными могут быть и иные части детектора коленвала, проверку которых он не охватывает.

Комплексная проверка с анализом индуктивности

Комплексный метод, о котором пойдет речь, также применяется к ДПКВ, работающим на основе принципа индуктивности.

Процедура включает вышеописанный способ и ряд других действий, главные из которых — анализ индуктивности.

Порядок действий:

  1. Мультиметром замеряют сопротивление, как описано выше.
  2. Для замеров индуктивности витков потребуется спецприбор «измеритель индуктивности», Нормальное значение — 200–400 мГц. Анализ можно провести и мультиметром, но к нему придется купить или изготовить (в сети есть множество описаний) специальную приставку.
  3. Мегаомметром измеряют сопротивление изоляционной обмотки между концами детектора. При напряжении 500 В не должно быть выше 20 мОм.
  4. Размагнитить сетевым трансформатором или иным способом катушку, реперный диск. Если же и после этого будет наблюдаться поломка, то потребуется замена ДПКВ.

Разновидности автомобильных датчиков оборотов двигателя

Есть несколько типов автомобильных измерителей вращений двигателя по принципу создания и регистрации изменений в чувствительной среде.

Индукционные (индуктивные)

Индуктивные датчики синхронизации оборотов двигателя самые простые, распространенные, дешевые, но это не уменьшает их эффективность.

Основной элемент индукционных детекторов числа вращений ДВС — катушка, намагничивающая сердечник и создающая магнитные потоки.

В следующем объяснении цифровые ссылки на рисунок ниже. Индуктивный датчик синхронизации устанавливается сразу напротив зубчатой ферромагнитной части КВ (7). На ней также есть небольшой воздушный зазор (место, где отсутствуют выступы). Датчик внутри состоит из стального намагниченного сердечника (полюсный контактный стержень, 4), с обмоткой тонкой медной, изолированной эмалью, проволокой (5), наподобие как у трансформаторов. Данный элемент связан с постоянным магнитом (1).

Алгоритм работы:

  1. Полюсный контактный штырь распространяет магнитополе, которое проходит на зубчатый вал.
  2. Зубцы задевают магнитопоток, идущий через катушку, его свойства на выступах и впадинах меняются. На первых этот рассеиваемый поток становится более концентрируемым (пучок). На вторых, наоборот, осуществляется ослабление указанного явления.
  3. Вышеуказанные трансформации индуцируют на витках обмотки выходное переменное напряжение с определенной синусоидой. Величина пропорциональная скорости и количеству оборотов (рис. 2). Амплитуда быстро растет с их повышением (от нескольких мВ до 100 В и больше). Достаточное значение образовывается, начиная с минимального числа вращений от 30/мин.

Оптические

Конструкция состоит из ИК-светодиода с установленным напротив него приемником. Между элементами — зубцы коленвала. Линия излучения пересекается этими выступами, что фиксирует приемник и отправляет соответствующий импульс на ЭБУ. Применяются реже.

Активные

Далее рассмотрим так называемые «активные» датчики вращений мотора, работающие по магнитостатическому методу. При них на амплитуду выходного импульса не влияет число оборотов, поэтому становятся доступными измерения интенсивности поворотов КВ при чрезвычайно низком количестве таковых (квазистатический мониторинг). Такие изделия намного более продвинутые, с расширенными возможностями.

Датчики числа вращений двигателей с дифференциальными детекторами Холла

На токопроводящей пластине, пропускающей в вертикальном направлении магнитную индукцию, поперечно к течению тока можно фиксировать пропорциональное его направлению, так называемое напряжение Холла.

Рисунок со схемой данного варианта выше. В таком дифдатчике ДПКВ поле создается постоянным магнитом (1). Два сенсора Холла (2 и 3) размещены между магнитом и кольцом, продуцирующим импульсы (4). В магнитопотоке происходят изменения в зависимости от того, что оказывается на нем — впадина или зубец. Разностью сигналов двух сенсоров снижается возмущение, уровень отклонений, улучшается соотношение сигнала и шума. Боковые участки сигнала могут анализироваться без оцифровки прямо на блоке управления.

Зубчатые колеса синхронизации могут быть не только ферромагнитными, но и многополюсными, где немагнитный носитель из металла снабжен кусочком специального пластика, который попеременно намагничивается. Северные и южные полюсы такого элемента выполняют роль делений.

AMR

Чувствительная часть AMR сенсоров синхронизации оборотов автомобиля сделана из магниторезистивного состава.

АМР — анизотропный магниторезистивный. Первый термин означает, что электросопротивление этого материала зависит от направленности воздействующего магнитополя. Такой сенсор установлен между магнитом и импульсным диском (аналог зубчатого, как при индуктивных сенсорах).

При вращении импульсного активного диска линии поля изменяют свои параметры, что формирует синусоидальное напряжение, усиливаемое схемой обработки данных, преобразовываемое ею в импульс прямоугольной геометрии.

GMR

В данном случае применяется инновационная технология Giant Magneto-Resistance. Такой сенсор намного чувствительнее, чем AMR — тут возможны значительные воздушные промежутки.

GMR-датчики оборотов двигателя применяются для сложных условий, высокая сенситивность создает меньше шумов, погрешностей сигнала.

Продвинутые ГМР детекторы оснащают двухпроводными портами, они же иногда встречаются в сенсорах вращения Холла.

Основные неисправности тахометров

О неисправности тахометра можно судить по следующим признакам:

  • На холостых оборотах двс стрелка постоянно меняет свое положение, но по ощущениям двигатель работает ровно.
  • Показатель не меняется, даже при резком нажатии на педаль акселератора.

В первом случае необходимо убедиться, что неисправность действительно в тахометре, а не в системе зажигания или подачи топлива в мотор. Для этого необходимо поднять капот и прислушаться к работе двигателя

Если он функционирует ровно, а стрелка меняет свое положение, то необходимо обратить внимание на сам прибор

Основная причина неисправности аналоговых и цифровых моделей – разрыв контакта в электрической цепи. В первую очередь необходимо проверить качество соединений проводов. Если они выполнены при помощи «скрутки», то лучше зафиксировать узлы при помощи специальных клеммных зажимов с болтами и гайками. Все контакты должны быть зачищены.

Второе, что нужно проверить – целостность проводов (особенно если они не зафиксированы и находятся рядом с подвижными элементами). Процедура выполняется при помощи тестера.

Если стандартная диагностика не выявила неисправности, то необходимо обратиться к автоэлектрикам. Они проверят работоспособность других узлов, участвующих в замере оборотов мотора.

Если автомобиль оснащен механическим тахометром, то в нем может быть только одна поломка – выход из строя привода или самого троса. Проблема решается заменой детали.

Что такое датчик оборотов и зачем он нужен?

Датчик оборотов предусмотрен в устройстве мотора для выполнения функции синхронизирования системы зажигания и впрыска топлива. Нередко этот измеритель еще называют измерителем частоты вращения. Датчик оборотов передает нужную информацию в электрический блок, а также данные о том, какие вращения поддерживает коленчатый вал в конкретный момент. Данный измеритель считается важнейшим механизмом автомобиля, поскольку именно от него зависит взаимодействие большинства систем. Он помогает обеспечить корректное функционирование всего транспортного средства. Особые сигналы обрабатываются ЭБУ и посылаются в измеритель для того, чтобы выяснить несколько важных моментов. Это количество впрыскиваемого топлива в данный момент, сам момент впрыска и время для активации клапана адсорбера, а также момент зажигания и угол поворота распределительного вала. Ну и понятное дело, для определения неисправности и проверки прибора, его для начала необходимо найти в автомобиле.
