Клиренс (дорожный просвет) на Лада Веста

Размеры и масса Lada Vesta SW 2021, 1 поколение, универсал

Модель производится с 06.2018 по нынешнее время.

КомплектацияРазмер, ммВес, кгКлиренс, мм
1.6 MT Comfort4424 x 1785 x 15261230203
1.6 MT Comfort Image4425 x 1785 x 15261230203
1.8 MT Comfort4426 x 1785 x 15261230203
1.8 MT Comfort Image4427 x 1785 x 15261230203
1.6 MT Luxe4428 x 1785 x 15261230203
1.8 MT Luxe4429 x 1785 x 15261230203
1.6 DSG Comfort4430 x 1785 x 15261230203
1.8 MT Luxe Multimedia4431 x 1785 x 15261230203
1.6 DSG Comfort Image4432 x 1785 x 15261230203
1.8 MT Luxe Prestige4433 x 1785 x 15261230203
1.6 DSG Luxe Multimedia4434 x 1785 x 15261230203
1.6 DSG Luxe Prestige4435 x 1785 x 15261230203
КомплектацияРазмер, ммВес, кгКлиренс, мм
1.6 MT Classic Start4410 x 1764 x 15081280178
1.6 MT Comfort4411 x 1764 x 15081280178
1.6 MT Comfort Image4412 x 1764 x 15081280178
1.8 MT Comfort Image4413 x 1764 x 15081280178
1.6 MT Luxe4414 x 1764 x 15081280178
1.6 DSG Classic Start Plus4415 x 1764 x 15081280178
1.8 MT Luxe4416 x 1764 x 15081280178
1.6 MT Luxe Multimedia4417 x 1764 x 15081280178
1.6 MT Luxe Prestige4418 x 1764 x 15081280178
1.6 DSG Comfort4419 x 1764 x 15081280178
1.8 MT Luxe Multimedia4420 x 1764 x 15081280178
1.6 DSG Comfort Image4421 x 1764 x 15081280178
1.6 MT Exclusive4422 x 1764 x 15081280178
1.8 MT Luxe Prestige4423 x 1764 x 15081280178
1.6 DSG Luxe4424 x 1764 x 15081280178
1.8 MT Exclusive4425 x 1764 x 15081280178
1.6 DSG Luxe Multimedia4426 x 1764 x 15081280178
1.6 DSG Luxe Prestige4427 x 1764 x 15081280178
1.6 DSG Exclusive4428 x 1764 x 15081280178

Модель производится с 07.2017 по нынешнее время. Читайте обзор Lada Vesta Cross SW 2021.

КомплектацияРазмер, ммВес, кгКлиренс, мм
1.6 MT Comfort4424 x 1785 x 15371280203
1.6 MT Comfort Image4424 x 1785 x 15371280203
1.8 MT Comfort4424 x 1785 x 15371280203
1.8 MT Comfort Image4424 x 1785 x 15371280203
1.6 MT Luxe4424 x 1785 x 15371280203
1.8 MT Luxe4424 x 1785 x 15371280203
1.6 MT Luxe Multimedia4424 x 1785 x 15371280203
1.6 DSG Comfort4424 x 1785 x 15371280203
1.8 MT Luxe Multimedia4424 x 1785 x 15371280203
1.6 DSG Comfort Image4424 x 1785 x 15371280203
1.8 MT Luxe Prestige4424 x 1785 x 15371280203
1.6 DSG Luxe Multimedia4424 x 1785 x 15371280203
1.6 DSG Luxe Prestige4424 x 1785 x 15371280203
1.6 DSG Exclusive4424 x 1785 x 15371280203

Модель производится с 07.2018 по нынешнее время.

КомплектацияРазмер, ммВес, кгКлиренс, мм
1.8 MT Luxe4420 x 1774 x 14971322147
1.8 MT Luxe Multimedia4420 x 1774 x 14971322147

Клиренс Лада Веста Кросс седан, универсал, проставки

Во время выбора автомобиля достаточно много будущих владельцев обращают внимание на такой важный параметр, как дорожный просвет. Это касается и прогрессивной российской модели Лада Веста в кузове седан или универсал. С выходом этого автомобиля в свет в среде специалистов, экспертов и рядовых любителей разгорелись нешуточные споры по поводу того, какой должна быть величина клиренса

Увеличенный дорожный просвет рискует негативно отразиться на устойчивости машины, а пониженный не позволит уверенно преодолевать ухабы, которыми сполна изобилуют отечественные дороги

С выходом этого автомобиля в свет в среде специалистов, экспертов и рядовых любителей разгорелись нешуточные споры по поводу того, какой должна быть величина клиренса. Увеличенный дорожный просвет рискует негативно отразиться на устойчивости машины, а пониженный не позволит уверенно преодолевать ухабы, которыми сполна изобилуют отечественные дороги.

О параметрах клиренса в Весте

Согласно регламенту производителя, реальный клиренс измеряется на полностью загруженном автомобиле. Под понятие «полная загрузка» попадают следующие величины:

  • собственная масса модели;
  • вес водителя с пассажирами;
  • вес перевозимого груза и топлива в баке.

Этот перечень аспектов прибавляет к весу машины еще примерно 400 кг.

Согласно заявленным производителем данным клиренс автомобиля Лада Веста равняется 171 мм. Он измеряется между картером мотора (его наиболее приближенной к поверхности дороги частью) и дорожным полотном.

Величина просвета, измеренная между картерной защитой и дорогой, также при полной загрузке, составляет 144 мм.

Если автомобиль в кузове универсал или седан не загружен, то параметр клиренса характеризуется следующими цифрами: 190 и 230 мм соответственно под картером и бамперным свесом.

Выполненные измерения свидетельствуют о том, что по величине клиренса «Веста» проигрывает иным моделям «АвтоВАЗа». Однако отметим, что этого показателя вполне достаточно, чтобы владелец авто уверенно себя чувствовал на ухабистой дороге.

Заметим, что измерения клиренса производитель осуществлял на автомобиле, у которого установлены 16-дюймовые колеса. Естественно, для модели с 15-дюймовыми колесами величина дорожного просвета будет немного отличаться от заявленной в меньшую сторону.

Лямбда зонд Калина

Замена масла КПП Калина

Замена мотора печки Калина

Клиренс и поведение авто на дороге

Провинциальные владельцы Лада Веста по достоинству оценят достаточный клиренс. На ровном дорожном полотне это может негативно повлиять на устойчивость вовремя движения на повышенных скоростях.

Важно! Даже, невзирая на немалый дорожный просвет, двигаться по ухабистой дороге следует особенно аккуратно. Днище автомобиля Лада Веста Кросс обладает неровным рельефом, поэтому всегда присутствует риск задеть каким-либо компонентом кузова, подвески, глушителя или защитой поддона о дорожную неровность. Кстати, защита картера всегда должна присутствовать в автомобиле

Она позволяет не только предохранить поддон от ударов о выступы дороги и прочие неровности, но и предотвращает попадание камней и прочего крупного мусора в подкапотное пространство

Кстати, защита картера всегда должна присутствовать в автомобиле. Она позволяет не только предохранить поддон от ударов о выступы дороги и прочие неровности, но и предотвращает попадание камней и прочего крупного мусора в подкапотное пространство.

Подведем итоги

Производитель умело наделил Лада Веста Кросс сбалансированными характеристиками. Отменно настроенное рулевое управление позволяет модели уверенно маневрировать даже на немалой скорости. Внушительный клиренс обеспечивает безопасное преодоление ухабов, при этом не доставляя водителю массу дискомфорта. Перед выбором автомобиля полезно будет проанализировать момент, связанный с характером местности, где большую часть времени будет использоваться Веста.

Лада Веста Кросс – клиренс (дорожный просвет)

Индустриальный прогресс дошел и до Российского производства, АвтоВАЗ не перестает удивлять уникальностью выпускаемых автомобилей, год за годом создавая более современные и надежнее автомобили. Новый универсал «Лада Веста Кросс» – одна из самых интересных и самобытных моделей отечественного автопрома.Ещё не успев выйти с конвейера, флагманская модель АВТОВАЗА «SW Cross» притягивала своим внешним видом и конструктивными особенностями технических характеристик. В 2017 году стартовала сборка долгожданного российского универсала и тут же вызвала еще больший интерес и резонанс.

Какой клиренс у лады весты св кросс?

Клиренс у «Vesta Cross» по-настоящему выдающийся, он составляет 203 мм.

Другие размеры автомобиля:

Размер дорожного просвета позволяет ей вступить в соперничество практически со всеми современными кроссоверами различных марок и модификаций.

Сравнение дорожного просвета с конкурентами

Основными конкурентами «Vesta SW Cross» объективно считаются «Lada Largus», «KIA Rio X-Line», а также начальные версии «Renault DUSTER» и «Hyundai Creta» с передний приводом. Однако, «Лада Веста Кросс» занимает среди них не последнее место по размеру дорожного просвета. Так у Ларгуса клиренс составляет 145 мм, у Рио Х-Лайн он равен 170 мм, у «Renault DUSTER» составляет 210 мм, а у «Hyundai Creta» это значение равно 190 мм. Таким образом, мы можем сделать вывод, что конкуренцию по клиренсу может составить лишь внедорожник «Renault DUSTER», но не стоит забывать, что конструктивные особенности «Лада Веста Кросс» и предусмотрительность отечественных разработчиков не с проста дала возможность уступить конкуренту в этом направлении.

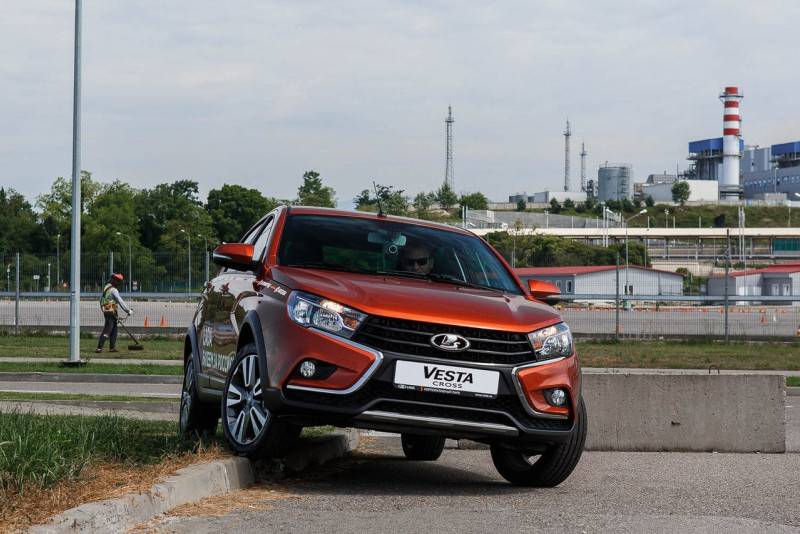

На что способна веста кросс на бездорожье?

«Лада Веста Кросс» уверенно чувствует себя как на ровной трассе, так и на проселочной дороге или даже на бездорожье. Если Вы любите отдыхать активно, передвигаясь при этом на автомобиле по незначительному бездорожью -флагман АВТОВАЗА идеально для вас подойдет. «SW Cross» оснащен такой внедорожной атрибутикой как защитный пластиковый обвес и увеличенный дорожный просвет. Защитный пластиковый обвес черного цвета надежно защищает лакокрасочное покрытие от сколов и царапин, а увеличенный просвет позволяет уверенно преодолевать преграды на пересеченной местности.

Добавим к этой атрибутике мощный и экономичный мотор, энергоемкую подвеску и из обычной езды на пересеченной местности, ваша поездка превращается в легкую, приятную и комфортную. Также «Лада Веста Кросс» оснащена такими опциями как круиз – контроль и система курсовой устойчивости, которые помогут водителю преодолеть десятки тысяч километров, не ощутив при этом усталости и неудобства.

Можно ли увеличить клиренс Vesta SW Cross?

Возвращаясь к упоминанию о единственном конкуренте универсала Весты Кросс относительно высоты дорожного просвета — Рено Дастер, чей клиренс оказался наибольшим, хотелось бы отметить, что для водителей, которым просвет универсала «Vesta SW Cross», окажется недостаточно практичным, у них есть реальная возможность поднять его высоту. Для того, чтобы это сделать, необходимо совершить ряд доработок.

Увеличение клиренса на задней части можно достичь установкой металлических проставок под опорник стойки. Для осуществления таких манипуляций не нужно быть специалистом в сфере машиностроения, любому водителю такая задача окажется по силам и отнимет всего 15-20 минут. В результате данной доработки клиренс задней части «Лады Весты Кросс» можно увеличить на 2-3 сантиметра. Аналогичным образом можно поступить и с передней частью, данная процедура затребует от вас тот же алгоритм действий, высота дорожного просвета увеличится после установки проставки опоры передней стойки.

Клиренс Лада Веста Кросс

Но, в варианте Кросс, Лада Веста пошла еще дальше. Конструируя эту модель, инженеры постарались удовлетворить запросы самых дотошных и требовательных покупателей, и дать им возможность использовать Весту в весьма экстремальных условиях.

Лада Веста Кросс обладает характеристиками полноценного кроссовера, и имеет клиренс «аж целых» 203 мм, что позволяет эксплуатировать ее на грунтовых дорогах и пересеченной местности. Это конечно, не полноценный внедорожник, но оптимальный вариант для любителей охоты или рыбалки, которые постоянно проживают в городе.

Естественно, выезжая на природу, автомобиль, обычно, загружают «по полной», поэтому, в такой ситуации нужно быть готовым к тому, что клиренс уменьшится на пару сантиметров. Для таких случаев, инженеры предусмотрели возможность наращивать клиренс с помощью специальных проставок, которые крепятся на амортизаторы автомобиля.

Но, не стоит забывать, что, как и в других моделях, в Весте Кросс, после установки проставок изменятся ходовые характеристики автомобиля. Он станет менее устойчивым на поворотах, изменится комфортность езды, и ухудшится его маневренность.

Благодаря своему клиренсу, который больше чем в некоторых иномарках подобного класса, Лада Веста Кросс приобрела хорошую конкурентоспособность, и раскупается автолюбителями весьма активно.

Клиренс Лада Веста

Измеряется клиренс как расстояние между нижней точкой кузова автомобиля и поверхностью дорожного покрытия. Для российского бездорожья большой просвет автомобилей АВТОВАЗ является несомненным плюсом и составляет 178 мм у стандартной Lada Vesta. И это не предел: созданы автомобили с повышенной проходимостью.

Lada Vesta SW Cross

Этот внедорожный универсал целесообразнее использовать в сложных дорожных и климатических условиях, на пересеченной местности. Мощный, высокий, он обеспечен увеличенным клиренсом и пластиковым обвесом по периметру снизу. Дорожный просвет Лады Весты СВ Кросс в 203 мм зафиксирован в паспорте автомобиля. Lada Vesta SW Cross превосходит предшественников по проходимости, выносливости, устойчивости, хорошо ведет себя в скоростных поездках, обеспечивает комфортный отдых.

Внешний вид автомобиля и дизайн салона привлекают внимание и являются еще одним плюсом

Дорожный просвет Весты седан

Клиренс Весты седан по заводской характеристике составляет 178 мм: это значительно меньше, чем в Cross-версии, но больше, чем у соответствующих иностранных конкурентов. Цена российского автомобиля более доступная. При полной нагрузке дорожный просвет Весты седан снижается в зоне картера двигателя до 170 мм, его минимальное значение под брызговиком – 145 мм.

Клиренс Lada Vesta с вариатором

Массовое производство Lada Vesta с вариатором (автоматической бесступенчатой трансмиссией) началось в 2019 году. Модель претерпела обновление интерьера, внешнего вида (от Весты Спорт комплектации Exclusive достались элементы отделки потолка, фурнитуры), получила новую трансмиссию и двигатель Renault-Nissan. Появление вариатора закончило эру «робота», а новая Vesta-автомат должна стать хитом российского авторынка.

По заверениям производителя, клиренс у Весты не изменился. Объясняется это тем, что вариатор устанавливается по типу Renault ниже (седан, универсал – 7 мм, кроссовые версии – 4 мм). Производители гордятся своим достижением, но возможно, они немного не договаривают. Имеющаяся штатная защита снижает дорожный просвет на десяток миллиметров, а вариатор расположен еще ниже картера.

Тогда реальный клиренс для версий будет следующим:

Кузов
SESE CrossSWSW Cross
Клиренс, мм144170144170

Что дает и чем грозит увеличение клиренса

С помощью небольшого лифтинга мы улучшим геометрическую проходимость нашей Лада Веста и, возможно, сделаем ее визуально более близкой к Весте Кросс. Все это хорошо, но нужно понимать, что любое изменение в подвеске так или иначе отразится на поведении автомобиля и на комфорте передвижения. И, скорее всего, не в лучшую сторону.

Дело в том, что стоковая подвеска разрабатывалась исключительно с учетом номинального клиренса. Мы имеем в виду характеристики амортизаторов, углы работы приводных валов, ШРУСов, распределения нагрузки при проезде неровностей и торможении. После лифтинга о заводских параметрах можно забыть, Веста уже никогда не станет такой, какой мы привыкли ее видеть. А кроме того:

  1. Аэродинамика . Мы понимаем, что с каждым миллиметром увеличения клиренса растет площадь лобового сопротивления . И хотя на таких скоростях и таких величинах изменения высоты посадки машины радикальных изменений аэродинамики не произойдет, но в любом случае доработка отразится на расходе топлива, на аэродинамическом шуме, аэродинамической подъемной силе .
  2. Центр тяжести . Здесь, кажется, все понятно. С каждым миллиметром увеличения клиренса центр тяжести тоже поднимается. Естественно, что это скажется на устойчивости кузова в поворотах, управляемости и нагрузке на подвеску . Последнее грозит снижением ресурса всех элементов, начиная со втулок стабилизатора, заканчивая опорными подшипниками.
  3. Показания спидометра . Если мы решим увеличить диаметр колес на Лада Веста, как один из вариантов увеличения клиренса, спидометр и одометр будут безбожно врать. В сторону увеличения скорости/пробега. Кроме того, системы ABS и ESP могут работать некорректно.
  4. Режим работы подвески и ее характеристики . Поскольку мы не делаем лифтинг сразу после салона, мы понимаем, что все движущиеся элементы подвески уже приработались, а теперь им придется адаптироваться к совершенно иным условиям работы, на которые они попросту не рассчитаны. Это и углы изломов, углы поворотов, нагрузки. Амортизаторы и пружины могут быть и вовсе не готовы к таким изменениям. Не так давно мы разбирались с характеристиками стоек на Лада Веста и выяснили, что максимальный ход стоковых передних амортизаторов составляет 157 мм, а для задних — 169 мм . Следовательно, чтобы сохранить этот параметр нам придется удлинять шток, в противном случае шток просто вырвет из стакана при критических отбойных нагрузках. Есть еще один неприятный сценарий — при большой рабочей амплитуде есть вероятность вырвать стойку из стакана.
  5. Режим работы ШРУСов и трансмиссия . На шарнирах изменения также скажутся, поскольку расчетный угол неизбежно изменится. Как себя поведут прикатанные ШРУСы в новых условиях, неизвестно. Скорее всего, их ресурс существенно уменьшится.

Это только верхняя часть айсберга проблем, которые может вызвать ошибка при увеличении клиренса на Лада Веста, но мы постараемся ее не допустить, а сделать все грамотно.

Поведение Lada Vesta SW Cross: как влияет высокий клиренс

Теоретически повышение дорожного зазора не лучшим образом сказывается на управляемости. Однако не все так просто – работы над ключевыми частями проводились. У авто и новая группа амортизаторов и «тапки» большего размера. Плюс ко всему откалиброван электроусилитель. Однако 25 дополнительных единиц по миллиметровой шкале тоже немало.

«Шасси Весты еще сырое для 17-дюймов» – такой вердикт оглашают многие специалисты. Действительно, если простой универсал прозрачен в реакциях благодаря хорошо настроенному электрическому усилителю рулевого управления, то Кросс ощущается хуже. А шины-то шире, и в идеале машина должна быстрее проходить повороты. Однако подвеска не позволяет делать этого, поскольку кинематика ее не изменена по сравнению со стандартной версией. А на ней отзывы о Lada Vesta отмечают замечательный баланс настроек. В итоге тюнингованные заводом универсал и седан резко огрызаются на кивки рулем, стремясь уйти в занос.

Несмотря на негативные нюансы в управлении, заряженная пятидверка – должный конкурент Renault Kaptur. Объединяет французский паркетник и Лада Веста СВ Кросс клиренс и только. В остальном крупные различия. Так, Рено Каптюр:

  • Отличается вялым стилем настроек подвески и силового агрегата.
  • Не может отключать антипробуксовочную систему в версиях с передним приводом.
  • Имеет меньшее багажное отделение с тривиальной схемой организации.
  • Располагает неудобными передними сидениями.
  • Предлагает меньше свободного места перед коленями задних пассажиров.

Не стоит приравнивать Sport Wagon Cross к Киа Рио Х-Лайн. Последняя позволяет деактивировать «антибукс». Заряжена она и с технической стороны – под педалью достаточно тяги. Но клиренса не хватает катастрофически – в итоге имеем классическую «пузотерку».

Какой реальный клиренс у Лада Веста

Lada Vesta: Cross? Измеряем клиренс Kalina Cross, Largus Cross и Vesta

Для российских дорог не рекомендуются автомобили с маленькой высотой от опорной плоскости до низа кузова, так как дорожное покрытие в основном не лучшего качества. В связи с этим отечественные машины, никогда не выделялись слишком низкой высотой. Это относится и к Ладе Веста, которая является довольно высокой машиной

Поэтому, приобретая данный автомобиль для движения на российских дорогах, необходимо обратить внимание на важные такие технические характеристики, как клиренс Лада Веста, или дорожный просвет

Лада Веста SW Cross. Брать или нет? Тест-драйв, реальный клиренс, разгон 1.8 МТ, багажник, офф-роуд.

Клиренс – это высота от плоскости, на которой стоит машина до ее самой низкой точки центральной части относительно этой опоры. Другими словами, это дорожный просвет между асфальтом и нижней плоскостью автомобиля. Для повышенной проходимости транспортного средства в труднодоступных местах требуется увеличить его клиренс. Но это относится лишь к плохим дорогам, так как на качественных покрытиях с высокой скоростью движения его нужно уменьшать. Это связано с тем, что чем выше клиренс автомобиля, тем выше у него расположен центр масс, что напрямую оказывает влияние на управляемость и устойчивость средства передвижения.

https://youtube.com/watch?v=DebhzD_2Y9U

Как узнать реальный дорожный просвет?

Посаженный данный транспорт лучше ощущает себя на трассе при больших скоростях, чем приподнятый. В большинстве случаев расстояние между плоскостью опоры и нижней точки автомобиля обозначается в миллиметрах

Иногда важность имеет величина дорожного просвета под задней и передней осью, так как для машин с задним приводом эти показатели могут отличаться, в то время как для автомобилей с передним приводом они примерно одинаковые

Хорошая высота между машиной и дорогой дает возможность автомобилю легче преодолевать отрезки пути, где нет качественного покрытия или оно сильно повреждено.

Технические характеристики данной модели с типом кузова седан имеет вполне высокие значения в сравнении с показателями основных конкурентов.

По официальной информации, определены такие величины клиренса:

при полной загрузке под картером двигателя – 171 мм; под брызговиком двигателя (при полной загрузке) – 144 мм; без загрузки под защитой двигателя – 190 мм; под свесом бампера (без загрузки) – 230 мм.

Чтобы понимать, что значат приведенные выше цифры, нужно разобраться, что такое полная нагрузка для Лады Веста. Это сумма массы автомобиля со всеми комплектующими, перевозимым багажом, а также массы водителя и пассажиров. Это значение для транспортного средства является максимально допустимым. Разница между величиной массы полной нагрузки и снаряженной для Лады равна 400 килограммам.

Так как автомобиль чаще всего не используется в полной массе, то клиренс между ним и дорогой будет выше. Дорожный просвет данной модели может слегка отличаться от того, что указан в технической документации, из-за применения шин и резины на колесах разного диаметра.

Официальный источник АвтоВАЗа говорит, что нужно применять шины размером 185/65R15 (16). Этим фактом не нужно пренебрегать, так как правильность параметров колес напрямую влияет на то, как будет вести себя автомобиль на дороге.

Не очень заниженная модель с типом кузова хэтчбек, производство которой ожидается в ближайшем будущем, будет разниться с видом кузова седан тем, что ее клиренс может оказаться слегка меньше. Отличие не должно быть большим, так как продажи автомобиля рассчитаны в первую очередь для автомобилистов на территории Российской Федерации.

Представлено АвтоВАЗом новое серийное исполнение Лады Веста с типом кузова универсал в исполнении, а также в кросс-модификации, которая предполагает наличие увеличенного дорожного просвета. Реализация новинок запланирована во второй половине года.

Безопасность

Какой бы способ увеличения клиренса на ВАЗ 2110 вы не избрали (если вам это, конечно, нужно), помните о том, что безопасность – прежде всего. Вы ведь хотите получить автомобиль, который будет более стойким на дороге, а не готовым каждую минуту перевернуться даже на небольшом препятствии?

Поэтому обязательно отрегулируйте подвеску, увеличив ее упругость. Поменяйте обычную резину, установленную на машине, на низкопрофильную. Для гарантии установите также дополнительные стабилизаторы.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Часто даже новый автомобиль при полностью, а порой и частично загруженном багажнике задевает задними колесами за подкрылки. Избавиться от этой неприятности, а заодно и увеличить дорожный просвет можно, установив проставки между нижними концами задних амортизаторов и проушинами балки задней подвески.

Мы выбрали проставки, позволяющие поднять задок автомобиля в три разных положения.

При подъеме задней части автомобиля изменяются три важных параметра: положение регулятора давления задних тормозов, направление световых пучков фар и угол продольного наклона оси поворота передних колес (кастор).

Первые два параметра поддаются самостоятельной регулировке. Кастор при подъеме задка уменьшается, влияя на устойчивость и управляемость автомобиля.

У автомобиля в снаряженном состоянии и с полезной нагрузкой 320 кг (4 человека) в салоне и 40 кг груза в багажнике углы установки колес должны находиться в следующих пределах:

угол продольного наклона оси поворота

Углы установки колес автомобиля в снаряженном состоянии

(без водителя, пассажиров и груза)

угол продольного наклона оси поворота

Для установки проставок вывешиваем заднюю часть автомобиля.

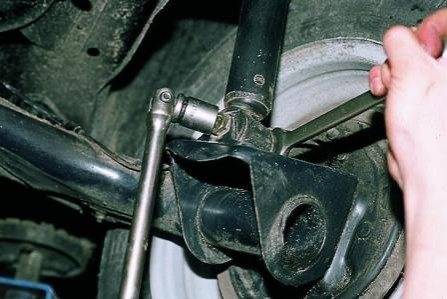

1. Ключом «на 19» отворачиваем гайку болта нижнего крепления амортизатора, удерживая болт от проворачивания головкой той же размерности

2. …и вынимаем болт.

Аналогично отсоединяем нижнее крепление второго амортизатора.

3. С одной стороны проставки расстояние, показанное на фото, больше, чем с другой. Этой стороной ориентируем проставку к продольной оси автомобиля.

Обратите внимание на то, что проставки зеркально симметричны, и их можно установить как на правую, так и на левую сторону автомобиля

4. Для правильного монтажа проставки необходимо, чтобы линия, проходящая через центры отверстий креплений проставки к балке и нижнему концу амортизатора, была близка к вертикали и совпадала с продольной осью амортизатора.

Поэтому при монтаже выбранной проставки на правой стороне автомобиля для крепления амортизатора можно использовать только одно отверстие.

5. Если этот вариант не устраивает, располагаем данную проставку на левой стороне.

В этом случае можно будет использовать одно из двух других отверстий для крепления амортизатора.

Устанавливаем проставку на проушины балки.

6. Размещаем между проушинами балки распорную втулку и вставляем болт.

Наживляем на болт гайку и затягиваем ее моментом 70–85 Нм (7,0 -8,5 кгс∙м).

В этом положении проставки задок автомобиля можно поднять на максимальную или минимальную величину.

Мы выбрали нижнее отверстие

7. Вставляем болт в отверстия проставки и во втулку амортизатора.
