Карбюратор ВАЗ 2108 – как работает система?

Виды карбюраторов

  • В зависимости от способа образования смеси карбюраторы принято разделять на пульверизационные и испарительные. Первоначально популярностью пользовались испарительные модификации, однако впоследствии наибольшее распространение получили пульверизационные, которые обеспечивают максимально качественное разбрызгивание смеси в камере сгорания.
  • В зависимости от числа используемых смесительных камер принято выделять одно, двух и четырехкамерные модификации.
  • Также карбюраторы различаются в зависимости от способа и порядка открытия дроссельных заслонок. Так, заслонки в карбюраторах могут открываться принудительно и автоматически. При этом открытие заслонок на вторичной камере может проходить последовательно или параллельно. Всё это непосредственно влияет на конструкцию агрегата, обеспечивая приготовление качественной воздушно-топливной смеси и ее последующее полное сгорание в двигателе.
  • Наибольшей популярностью сегодня пользуются карбюраторы с нисходящим потоком и соответствующим направлением главного воздушного клапана.
  • Также существуют модификации карбюраторов с горизонтальным и восходящим воздушным потоком. Однако подобные разновидности по причине сложной конструкции не получили сегодня должного распространения и встречаются крайне редко.
  • В зависимости от типа камеры принято разделять барботажные, мембранно-игольчатые, поплавковые. На сегодняшний день барботажные карбюраторы уже не используются, а вот мембранно-игольчатые и поплавковые все еще распространены. Мембранные разновидности состоят из нескольких камер, которые соединяются игольчатым клапаном. Именно открытие и закрытие клапанов позволяет регулировать объем поступающей топливной смеси. Поплавковые разновидности имеют одну камеру сгорания с установленным внутри поплавком. Именно такой поплавок и регулирует работу запорного клапана, позволяя поддерживать постоянный уровень топлива в камере.

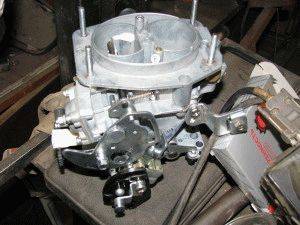

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Ремонт

Многие автовладельцы думают, какой же карбюратор им лучше поставить на свой ВАЗ 21093. Сегодня актуален карбюратор Солекс, который эффективно справляется со своей задачей, потому и устанавливается на этот автомобиль.

Понять устройство карбюратора на ВАЗ 2109 не сложно, ровно как и выполнить каждый этап ремонта самостоятельно.

Снятие

Первым этапом является снятие. Сделать это можно следующим образом:

  • Отключите воздушный фильтр, открутите гайки для крепления и демонтируйте патрубки;
  • Снимите тягу акселератора и отключите трос подсоса;
  • С помощью гаечного ключа открутите крепление карбюратора и впускного коллектора;
  • Внимательно следите за тем, чтобы туда не попали мелкие детали, гайки, иначе вы сами себе усложните задачу.

Разборка

Теперь необходимо выполнить разборку карбюратора на своем ВАЗ 2109. Здесь инструкция такая:

  • Снимите электромагнитный клапан, из которого извлекается топливный жиклер;

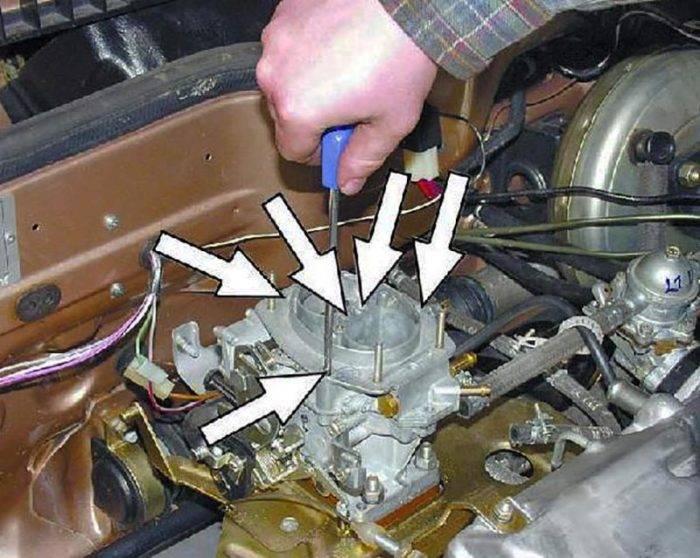

  • Далее снимите с карбюратора крышку. Она фиксируются при помощи 5 винтов, для которых нужна крестовая отвёртка. Аккуратно выполняйте этот процесс, чтобы не повредить поплавок;
  • Демонтируйте поплавок топливной системы. Ось крепления выдавливается каким-то тонким инструментом и тем самым легко снимается;
  • Теперь снимите уплотнительную прокладку. Ее лучше сразу поменять на новую. Прокладки – расходный материал. Раз уж вы взялись за разборку, есть смысл поменять расходники, что обеспечит более продолжительную и эффективную службу карбюратора;
  • Демонтируйте топливный клапан. Для этого подойдет накидной ключ или головка, что позволит избежать деформации граней. Убедитесь в функциональности клапана. Игла должна ходить без проблем, люфта, а шарик легко перемещаться;
  • Проверьте диафрагмы, а также пусковое устройство. Признаки исправности — пружина не втянута, диафрагма цельная, хорошо гнется, не имеет механических дефектов;
  • Извлеките топливный фильтр. Он находится у боковой части карбюратора;
  • Вытащите распылители ускорительного насоса в карбюраторе вашего ВАЗ 2109. Если нужно, поменяйте распылители и резинки. Хотя делать это не всегда требуется;
  • Старую диафрагму ускорительной помпы выкидывайте, на ее место ставим новую. Для этого нужно открутить винты, снять крышку и пружину;
  • Демонтируйте эмульсионные трубки. Их должно быть две;
  • Под ними находится жиклер. Эти элементы также извлекаются при помощи отвертки;
  • Демонтируйте винт, отвечающий за регулировку смеси.

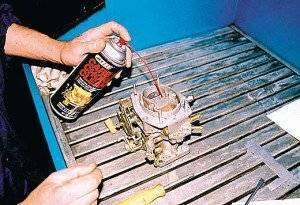

Прочистка карбюратора «восьмерки» без его разборки

Если двигатель вашей «ласточки» начинает троить, «кушает» много бензина, либо вы ощущаете рывки и провалы при езде и запуске мотора, имеет смысл выполнить прочистку карбюратора, так как обычно именно его загрязнение становится причиной всех указанных неприятностей. Прочистка по всем правилам предполагает демонтаж карбюратора и его разборку, что, конечно же, подходит далеко не всем автолюбителям. Для «ленивых» водителей и был придуман другой, более быстрый и вполне эффективный способ прочистки, который предполагает использование специального аэрозоля.

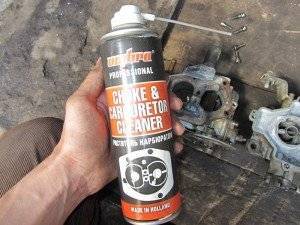

Такие аэрозоли разных производителей (Kleen-Flo, MANNOL, ABRO и др.) содержат особые соединения, которые великолепно справляются с загрязнениями в карбюраторе. Применять их очень просто, необходимо:

  • демонтировать крышку воздушного фильтра;
  • вывернуть держатель-заглушку на карбюраторе или электромагнитный клапан;
  • при помощи трубки-насадки обработать аэрозолем каналы жиклеров, обе камеры, дроссельную и воздушную заслонку и все остальные механизмы;
  • произвести распыление жидкости из баллончика на внешние части карбюратора.

После нанесения состава желательно передохнуть несколько минут. За это время очиститель сможет размягчить и качественно разъесть все загрязнения. Затем следует запустить мотор ВАЗ 2108, вытянуть на себя рычаг «подсоса» и подать очиститель в воздушные каналы и камеры карбюратора. Подобную операцию можно осуществить пару раз. После такой простой очистки вы сами увидите, насколько «бодрее» стала ваша «восьмерка».

Преимущества и недостатки

У Солекс есть определенные неизбежные недостатки, но есть и положительные качества, за которые их любят владельцы отечественных автомобилей:

  1. Качественная сборка. Сюда можно отнести всё, что касается материалов и точности изготовления всех деталей. Нет необходимости «дорабатывать напильником» то, что и так добротно сделано;
  2. Лучший показатель смешивания топлива. Поскольку конструкция диффузоров продумана намного лучше, чем в карбюраторах ОЗОН, при грамотной настройке можно добиться лучшей отдачи мощности при меньших затратах топлива;
  3. Возможность дорабатывать и настраивать карбюратор, добиваясь оптимальных параметров работы;
  4. Ремонтопригодность и низкая стоимость запчастей. По сравнению с современными инжекторными двигателями, ремонт карбюратора солекс делается на порядок легче и дешевле;

Сегодня можно слышать, что карбюраторные автомобили – давно уже прошлый век. Отчасти так и есть, ведь новые стандарты, в том числе экологические, да и достижения прогресса давно диктуют и новое восприятие удобства и комфорта. Инжекторы работают экономичней, более точно подстраиваются под внешние условия, отвечают новым требованиям. Но невозможно просто так перечеркнуть огромное количество вполне нормальных автомобилей, работающих хоть и с морально устаревшей, но весьма эффективной топливной системой.

Как долго карбюратор солекс (solex) останется актуальным? Учитывая его надежность и удобство, автомобили с этой системой подачи топлива еще долго будут использоваться. Пока что интресс к обслуживанию и ремонту солекс не угасает, поскольку машин с ним достаточно много.

Модификации и применяемость карбюраторов «Солекс»

МодификацияПрименяемостьОбъем двигателя, см3Примечания
ДААЗ-2108–1107010ВАЗ 2108, 21091,3
ДААЗ-21081–1107010ВАЗ 21081, 21091, ЗАЗ 11021,1
ДААЗ-21083–1107010ВАЗ 21083, 21093, 210991,5
ДААЗ-21083–1107010–31ВАЗ 2108, 2109, 2110, 21111,5Имеет полуавтоматическое пусковое устройство
ДААЗ-21083–1107010–35ВАЗ 2108, 2109, 2110, 21111,5Имеет двухуровневое полуавтоматическое пусковое устройство (зима/лето)
ДААЗ-21083–1107010–62ВАЗ 2109, 21151,5Имеет электронное устройство управления составом горючей смеси
ДААЗ-21083–1107010–05ВАЗ 21091,5
ДААЗ-21412–1107010, ДААЗ-21412–1107010–30АЗЛК 2141, 2141–231,5/1,8
ДААЗ-1111–1107010ВАЗ 1111, 11113 «Ока»0,65/0,75
ДААЗ-21051–1107010ВАЗ 2103, 21051,5
ДААЗ-21053–1107010ВАЗ 21074, 210611,6
ДААЗ-21051–1107010–30ВАЗ 2104, 21051,3
ДААЗ-21053–1107010–62ВАЗ 2107, 21072, 210741,3/1,5/1,6
ДААЗ-21073–1107010ВАЗ 2121, 21213 «Нива»1,6/1,7

Настройка и регулировка

Первым делом двигатель прогревается до момента включения вентилятора. Далее на слух винтами количества подкручиваются обороты. Работа должна быть ровной, при резком нажатии на педаль газа провалы отсутствовать, а обороты при этом расти быстро и плавно. Винтом качества регулируется количество выхлопных газов. В идеале из выхлопной трубы в сухое время года не должно быть видно никаких выходящих газов (они-то будут, но не видимы глазу, если всё работает правильно). Всё тоже можно сделать, глядя на показания тахометра. К сожалению, на многих моделях советских автомобилей он отсутствует в принципе, поэтому чаще всего настройку придётся делать всё же на слух.

Для полной регулировки, прочистки и настройки карбюратор снимается с автомобиля. Порядок действий при снятии устройства с автомобиля:

снимаются воздушный фильтр и его корпус;

отсоединяются все трубки и тросики;

Если не уверены, что будете в состоянии поставить всё обратно, все крепления перед отсоединением можно сфотографировать, например, на камеру мобильного телефона.

Позаботьтесь о месте, где будут выполняться работы. Оно должно быть проветриваемым, свободным от различных взвесей, стол вытерт и покрыт тканью или старыми газетами. Перед глазами лучше иметь схему карбюратора. Раскладывать мелкие детали желательно в различные баночки и коробочки строго по порядку. Приготовьте ёмкость для растворителя марки «646». Приобретите ремкомплект для Вашего карбюратора, стоит он сущие копейки.

смотрим на поплавки. Они должны быть параллельны друг другу. При наличии любых механических повреждений без раздумий заменяйте на новые. Игольчатый клапан должен свободно ходить в гнезде, при этом шарик не должен нигде задерживаться;

протираем крышку от неизбежной грязи и масла, для этого используем ванночку с растворителем. Можно оставить на некоторое время «откиснуть»;

  • пусковое устройство просто протирается, в противном случае можно нарушить правильную работу всевозможных втулок и рычагов;
  • жиклёры и трубки очищаются растворителем, затем выдуваются сжатым воздухом. При промывании жиклёров помните о том, что крайне не рекомендуется использовать ветошь, тряпки и т.д., так как отверстия забиваются очень легко;

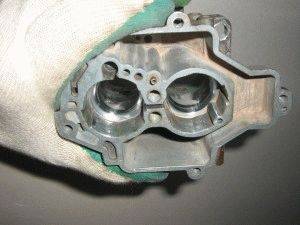

корпус очищается аналогичным способом: кинуть в растворитель и дать отмокнуть, далее продуть. Если заметили какие-либо повреждения в местах прилегания, придётся менять его целиком;

следующим шагом осмотрите ускорительный насос. Аналогично — недопустимы заедания, просадки, шарик должен перемещаться без затруднений;

экономайзер должен ходить легко, а диафрагма без повреждений. Если есть подозрения, заменяем её на новую из ремкомплекта;

  • собираем в обратном порядке. При этом используем новые прокладки, кольца, шпильки, меняем топливный фильтр. Новые жиклёры лучше оставить до лучших времён, если к предыдущим не было никаких вопросов, так как велика вероятность ошибиться, да и брак в ремкоплектах встречается часто;
  • устанавливаем карбюратор на автомобиль, подключаем все трубки и пробуем завестись. С первого раза может ничего и не получиться, хотя это и редкое явление, обычно заводится сразу, правда, работать будет нестабильно. Если порядок сборки был соблюдён, это не беда;
  • чтобы не сбиться, закручиваем винты качества и оборотов до конца.

В заключении можно сказать, что карбюратор «Солекс» один из лучших, если не лучший среди всех отечественных изделий. При грамотной настройке и своевременном обслуживании он будет показывать отличные результаты на протяжении всего срока службы.

Таблица жиклёров карбюратора «Солекс 21083»

Также посмотрите видео по настройке карбюратора «Солекс 21083»

Тюнинг карбюраторного двигателя ВАЗ 2108 1.3 л.

Доработка данного агрегата не так часто встречается как тюнинг 21083 1,5 ввиду отсутствия смысла, при прочих равных двигатель 083 всегда будет впереди, он изначально имеет больший объем, мощность, момент и огромный потенциал для доработок при тех же или меньших затратах. Изредка практикуется расточка под поршень 79 мм, с получением объема 1,4 л., но стенки будут очень тонкими, возможны перегревы, соответственно ресурс резко снижается. Самый простой и недорогой тюнинг двигателя 2108 1,3 это купить мотор 21083 1,5 л или блок 083 и его уже допиливать до нужного уровня.

Расточка двигателя ВАЗ 2108 и как форсировать его правильно

Практикуется вариант получения объема 1,4 л. установкой калиновских поршней 76,5 и калиновского коленвала 75,6, шатуны оттуда же с усадкой на 2,3 мм. ГБЦ от 083 или 16 клапанов от калины. На валах, впуске и выхлопе автомобиль поедет быстрее новой Приоры.

Назначение и конструкция карбюраторов «Солекс»

Выпуск лицензионных карбюраторов «Солекс» начался с выходом на отечественный рынок переднеприводных малолитражек.

На поворотах, крутых подъёмах и максимальных ускорениях предыдущие модели не могли обеспечить топливно-воздушной смесью двигатель, расположенный перпендикулярно направлению движения.

Особенности карбюраторов «Солекс»

Карбюраторы семейства «Солекс» не являются взаимозаменяемыми с другими моделями карбюраторов ДААЗ.

Но внутри семейства различные модификации очень похожи друг на друга, незначительно различаясь размерами дозирующих элементов и формой управляющих рычагов.

Различные модификации «Солекс» отличаются размерами дозирующих элементов и формой управляющих рычагов

Так, карбюраторы 21083 двигателей объёмом 1,5 л отличаются от карбюраторов 21081 двигателей объёмом 1,1 л, увеличенными на доли миллиметра диаметрами пусковых зазоров заслонок.

Кроме этого, некоторые модели 21083 имеют дополнительные узлы и функции.

Таблица: особенности различных моделей карбюраторов

Модель карбюратораОсобенностиМодель автомобиляОбъём двигателя, л
ДААЗ 2108–1107010
  • ВАЗ-2108;
  • ВАЗ-2109.
1,3
ДААЗ-21081–1107010
  • ВАЗ-21081;
    ВАЗ-21091;
  • ЗАЗ-1102.
1,1
ДААЗ-21083–1107010
  • ВАЗ-21083;
  • ВАЗ-21093;
  • ВАЗ-21099.
1,5
ДААЗ-21083–1107010–31полуавтоматическое пусковое устройство
  • ВАЗ-2108;
  • ВАЗ-2109;
  • ВАЗ-2110;
  • ВАЗ-2111.
1,5
ДААЗ-21083–1107010–35двухступенчатое пусковое устройство
  • ВАЗ-2108;
  • ВАЗ-2109.
1,5
ДААЗ-21083–1107010–62электронное управление составом топливной смеси
  • ВАЗ-2115;
  • ВАЗ-2109.
1,5
ДААЗ-21083–1107010–05для двигателя с микропроцессорным зажиганиемВАЗ-21091,5
ДААЗ-21412–1107010без штуцера сливаАЗЛК-2141–011,5
ДААЗ-21412–1107010–30без штуцера слива,
для двигателя с микропроцессорным зажиганием
АЗЛК-2141–231,8
ДААЗ-1111–1107010инерционный обогатитель смеси
  • ВАЗ-1111;
  • ВАЗ-11113.
  • 0,65;
  • 0,75.
ДААЗ-21051–1107010тяговый привод дроссельных заслонок,
без штуцера слива
  • ВАЗ-2105;
  • ВАЗ-21072.
  • 1,5;
  • 1,3.
ДААЗ-21053–1107010тяговый привод дроссельных заслонок,
без штуцера слива
  • ВАЗ-21074;
  • ВАЗ-21061.
1,6
ДААЗ-21051–1107010–30тяговый привод дроссельных заслонок,
без штуцера слива
  • ВАЗ-2105;
  • ВАЗ-2104.
1,5
ДААЗ-21053–110701–62полуавтоматический привод воздушной заслонки
  • ВАЗ-2107;
  • ВАЗ-21072;
  • ВАЗ-21074.
  • 1,5;
  • 1,3;
  • 1,6.
ДААЗ-21073–1107010один распылитель ускорительного насоса
  • ВАЗ-2121;
  • ВАЗ-21213.
  • 1,6;
  • 1,7.

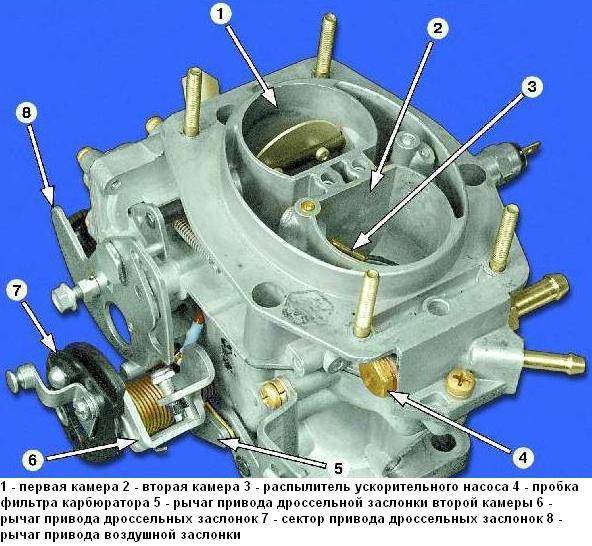

Конструкция и принцип работы

Карбюратор — навесной узел, который смешивает воздух с бензином в оптимальной для эффективной работы двигателя пропорции.

Неисправности карбюратора затрудняют запуск двигателя, увеличивают расход топлива, снижают мощность и ухудшают динамику автомобиля.

Воздух и бензин смешиваются в специальной камере. В карбюраторах «Солекс» таких камер две.

Обычно используется только первая, а вторая подключается только на высоких оборотах.

Бензонасос доставляет топливо в поплавковую камеру через игольчатый клапан.

При избытке топлива поплавки поднимаются, давят язычком на иглу и прекращают подачу бензина.

Излишки топлива возвращаются в бак через возвратный штуцер.

Затем топливо смешивается с воздухом. Для предотвращения избыточного обогащения смеси поток топлива замедляется жиклёрами и эмульсионными трубками.

Все эти элементы — поплавок с игольчатым клапаном, воздушный и топливный жиклёры, эмульсионные трубки и смесительные камеры с заслонками — образуют главную дозирующую систему.

В карбюраторе воздух смешивается с бензином в оптимальной для эффективной работы двигателя пропорции

Кроме неё, в состав карбюратора входят:

  • пусковое устройство;
  • система холостого хода;
  • экономайзер принудительного холостого хода (ЭПХХ);
  • переходные системы смесительных камер;
  • ускорительный насос;
  • экономайзер мощностных режимов (ЭМР);
  • эконостат;
  • механизм блокировки.

Провод винта количества

Удивление многих автолюбителей вызывает провод с разъёмом, торчащий из карбюратора.

Этот провод относится к экономайзеру принудительного холостого хода.

Если двигатель стоит без нагрузки, по этому проводу поступает сигнал от карбюратора, и ЭПХХ перекрывает подачу топлива.

По проводу винта количества поступает сигнал от карбюратора и ЭПХХ прекращает подачу бензина

Работает эта система следующим образом. Когда водитель отпускает педаль акселератора, заслонка перекрывает поток воздуха, рычаг управления возвращается в исходное положение и упирается в регулировочный винт количества.

К этому винту и подсоединён провод. Касание рычагом винта — это и есть сигнал , посылаемый на ЭПХХ для прекращения подачи топлива.

Признаки неисправности карбюратора

Общеизвестный факт: качество топливо в нашей стране оставляет желать лучшего. В результате этого возможно засорение карбюратора маслами, твёрдыми частицами и т.д.

При этом могут наблюдаться один или несколько признаков:

  • существенно выросший расход топлива;
  • двигатель не запускается «на холодную»;
  • потеря динамики;
  • «троение» двигателя.

Работоспособность можно восстановить самому. При неудаче можно его снять и отнести мастеру, который опытным глазом сразу определит ошибки и настроит «на глазок», после чего автомобиль хотя бы заведётся.

Для начала можно попробовать отрегулировать карбюратор без снятия с автомобиля.

Установка карбюратора Солекс на двигатель 2108, 2109, 21099

Устанавливаем карбюратор Солекс на двигатель автомобилей ВАЗ 2108, 2109, 21099  после его снятия для ремонта или при установке нового карбюратора.

Необходимые инструменты

— Ключ на «13», для затяжки гаек крепления карбюратора. Удобнее всего применять торцевой ключ или головку с воротком.

— Два ключа на «8» для винтов фиксации тяги привода воздушной заслонки карбюратора и его оболочки

— Крестовая отвертка, для заворачивания винтов крышки карбюратора и затягивания креплений хомутов шлангов и трубок.

Предварительные работы

— Очищаем от загрязнений впускной коллектор и площадку на нем под установку карбюратора.

— Проверяем шпильки крепления карбюратора на впускном коллекторе двигателя (состояние резьбы, надежность фиксации).

— Снимаем верхнюю часть (крышку) карбюратора.

Можно этого и не делать, но при снятой крышке лучше доступ к гайкам крепления карбюратора.

Порядок установки карбюратора Солекс на двигатель автомобилей ВАЗ 2108, 2109, 21099

— Устанавливаем три прокладки под карбюратор

В таком порядке: уплотнительная прокладка, теплоизоляционная проставка, уплотнительная прокладка.

— Устанавливаем корпус карбюратора на впускной коллектор

Одеваем его отверстиями в флянце на шпильки и опускаем до упора вниз. Поплавковая камера карбюратора при этом должна быть обращена к носовой части автомобиля. Наворачиваем на шпильки гайки крепления карбюратора и затягиваем их крест-накрест, в несколько проходов ключом на «13». Момент затяжки 3-4 Н.м.

— Прикрепляем блок подогрева карбюратора

Закрепляем его на карбюраторе винтом. В случае если с блока подогрева снимались шланги, устанавливаем их на патрубки блока и крепим хомутами.

— Устанавливаем верхнюю часть (крышку) карбюратора Солекс

При установке аккуратно опускаем поплавки в поплавковую камеру, стараясь не погнуть их рычаги и не изменить их положения. Крышку крепим пятью винтами при помощи крестовой отвертки. Затягиваем крест-накрест.

— Присоединяем топливные шланги

Их всего два: толстый шланг – топливоподающая магистраль, надевается на толстый топливный штуцер карбюратора. Тонкий – «обратка» (обратная магистраль), одевается на тонкий топливный штуцер карбюратора. Крепление хомутами, которые нужно надеть в незатянутом состоянии на шланги до их установки на штуцеры. Затягиваем хомуты крестовой отверткой, можно так же использовать накидной ключ на «7» или «8».

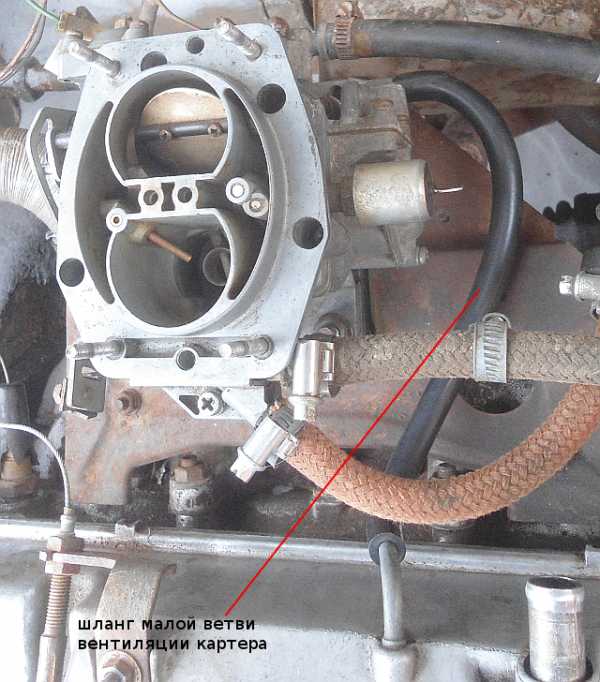

— Присоединяем шланг малой ветви вентиляции картера двигателя

Шланг идет от штуцера на клапанной крышке к отдельному штуцеру на корпусе карбюратора. Крепить его хомутами не обязательно.

— Присоединяем трубку от вакуумного регулятора опережения зажигания

Трубка идет от штуцера корпуса вакуумного регулятора опережения зажигания на трамблере и до штуцера на корпусе карбюратора. Крепить хомутами трубку не нужно.

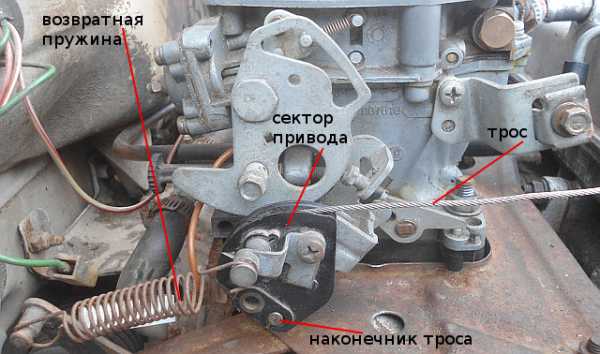

— Присоединяем тросовый привод дроссельных заслонок

Продеваем наконечник троса привода в отверстие в секторе привода дроссельных заслонок и пускаем трос по выемке на секторе. Надеваем возвратную пружину одним краем на сектор, другим на кронштейн. Возможно, придется отрегулировать натяжение троса. См. «Регулировка привода дроссельной заслонки первой камеры карбюратора Солекс».

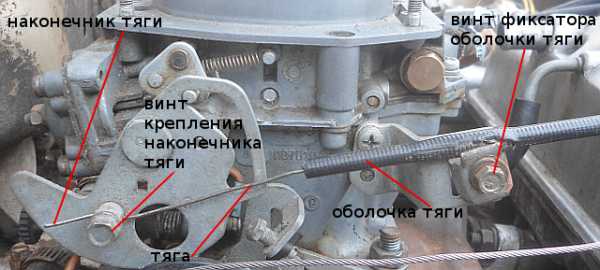

— Присоединяем тягу привода воздушной заслонки карбюратора Солекс

Утапливаем рукоятку привода до упора в салоне автомобиля, устанавливаем воздушную заслонку карбюратора строго вертикально (заслонка открыта). Присоединяем наконечник тяги привода к рычагу управления воздушной заслонкой, вдев его в бобышку на рычаге и затянув фиксирующим винтом (применяем два ключа на «8»). Оболочку тяги зажимаем в фиксаторе на кронштейне карбюратора. При этом край оболочки должен находиться в 10 мм от кромки рычага управления воздушной заслонкой. Проверяем работу привода воздушной заслонки и при необходимости регулируем его.

— Присоединяем наконечник провода к выводу электромагнитного клапана карбюратора

— Присоединяем наконечник провода к выводу винта-датчика холостого хода

Все, карбюратор Солекс установлен на двигатель и готов к работе. Остается запустить двигатель и отрегулировать его работу на холостых оборотах винтами «качества» и «количества» карбюратора.

После проверки и настройки карбюратора устанавливаем корпус воздушного фильтра двигателя.

Примечания и дополнения

— Установка карбюраторов Солекс на двигатели автомобилей ВАЗ 2104, 2105, 2107, 2121 имеет некоторые особенности, которые будут рассмотрены отдельно.

Еще статьи по карбюраторам Солекс 2108, 21081, 21083

— Схема карбюратора Солекс 2108, 21081, 21083

— Разборка карбюратора Солекс 2108, 21081, 21083

— Двигатели 21083 и 2111 автомобилей ВАЗ 2108, 2109, 21099

Что делать с повышенным расходом

Прежде чем плотно взяться за карбюратор, обязательно убедитесь в том, что другие системы исправны — свечи находятся в рабочем состоянии, высоковольтные провода не пробивают на массу, а в цилиндрах двигателя есть компрессия (минимальное значение для ВАЗ 2108 – 11 Бар). Выкрутите свечи и проверьте состояние электродов.

Светло-коричневый — правильный цвет электродов на свечах

Наиболее неприятная проблема — увеличение расхода топлива, возникающая по таким причинам:

  • износилась диафрагма экономайзера;
  • засорён главный воздушный жиклёр или каналы внутри агрегата;
  • не держит игольчатый клапан, ограничивающий поступление горючего в поплавковую камеру;
  • были установлены жиклёры непонятного происхождения из ремкомплекта.

Местонахождение крышки экономайзера

Чтобы проверить диафрагму, снимите корпус воздушного фильтра (крышка крепится 3 гайками под ключ 10 мм, корпус — 4 гайками на 8 мм). На левой стенке карбюратора по ходу движения авто найдите треугольную крышечку экономайзера, прикрученную на 3 винта, открутите их крестовой отвёрткой. Под ней и находится подпружиненная мембрана, которую нужно проверить и при необходимости заменить.

Снятие фильтра на восьмерке

Для устранения остальных причин вам придётся снять верхнюю крышку «Солекса», отсоединив трос пускового устройства и открутив 5 винтов крепления крестообразной отвёрткой. Дальше действуйте по инструкции:

  1. Выкрутите воздушные жиклёры, запомнив, где какой должен стоять. Под ними в колодцах прячутся жиклёры топливные, открутите их тонкой отвёрткой и вытащите зубочисткой. Хорошенько продуйте калиброванные отверстия.
  2. Грушей отсосите бензин из поплавковой камеры вместе с грязью. Заполните все каналы и диффузоры средством из аэрозольного баллона, выдержите указанное на нём время и аккуратно продуйте карбюратор, не снимая с машины.
  3. Возьмите снятую крышку агрегата, поверните её поплавками кверху и попробуйте подуть в патрубок подачи топлива, заткнув пальцем штуцер сброса давления. Если воздух проходит, замените игольчатый клапан, поскольку он так же беспрепятственно пропускает бензин.
  4. Если перед увеличением расхода вы заменили все жиклёры, смело откручивайте их и выбрасывайте, а штатные верните на место.
  5. Перед сборкой убедитесь, что поплавки не касаются стенок камеры, при необходимости аккуратно подогните.
  6. Соберите «Солекс» в обратном порядке и приступайте к регулировке.

Для снятия верхней крышки Солекса надо отвернуть 5 винтов

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
