Диагностика подвески автомобиля своими руками

Типовые неисправности узла

Чаще всего водители сталкиваются с такими проблемами:

  • подвеску «»пробивает даже на незначительных неровностях;
  • автомобиль не в состоянии удерживать заданный курс, его постоянно уводит в одну из сторон;
  • значительный износ шин (резину протирает до кордовых нитей).

Все приведённые признаки могут свидетельствовать о проблемах с рычагами передней подвески. Например, в первом случае причиной отклонений в работе автомобиля может стать пресловутый излом рычага. Когда лопнет даже один из трёх рычагов в А- или Н-блоке, подвеска сразу же утратит энергоёмкость. Также дополнительно стоит проверить целостность пружин.

Если машину уводит и водитель вынужден всё время подруливать, то необходимо осмотреть целостность рычагов передней подвески. Металлическую штангу могло деформировать в процессе эксплуатации.

Особенно тщательно нужно осматривать места соединения рычага с прочими компонентами подвески.

По поводу быстро изнашивающейся резины: очевидно, что в данном случае сбит корректный угол развал-схождения. Сбито положение колёс по вертикали, поэтому резину начинает «съедать». Если не получается выставить обратно «здоровый» сход-развал, то необходимо искать дефект в месте, где компоненты передней подвески крепятся к рулевому кулаку. Там могут быть деформированы элементы крепежа или уплотнители.

Как старые пружины могут быстро «убить» амортизаторы и подвеску: обзор и решение проблемы

А знаете ли вы, что автомобилисты все чаще сталкиваются с одной крайне интересной проблемой, которую не только непросто идентифицировать во время проведения технического осмотра, но даже не всегда возможно почувствовать после непосредственной поломки? Что это за неполадка такая своеобразная? Наверное, она происходит в очень небольшой и маловажной системе автомобиля. Ну, если только считать, что пружины автомобиля – это незначительная и маловажная деталь

Да, как оказывается, все чаще владельцы старых автомобилей сталкиваются с поломками пружин подвески своих машин. Но это только одна сторона проблемы. Согласно второй – уже нередки случаи поломки пружин на относительно свежих автомобилях, буквально через несколько лет после выезда автомобиля за пределы заводских ворот. Причем первые признаки начинающейся эпидемии поломок обнаружились в относительно благополучной по качеству дорог Европе. В частности, проблема наблюдается в Польше.

Так что происходит с одним из главных элементов подвески? Но прежде чем ответить на этот вопрос, сперва быстро вспомним, что такое автомобильная пружина и зачем она нужна.


Пружины играют очень важную роль в подвеске, ведь речь идет о подавлении ударов и перегрузок, вызываемых перемещением неподрессоренных масс (колес, тормозов, элементов подвески), то есть об обеспечении комфорта во время вождения, безопасности и сохранении заданного клиренса под днищем транспортного средства.

Пружины также уменьшают силы, действующие на подвеску. Без пружин автомобилем вообще невозможно было бы управлять

Например, без амортизаторов худо-бедно потихоньку ехать можно, но без пружин этого сделать практически нереально! Почему же о таком важном элементе так мало говорят в обзорах? Почему не уделяют ему должного внимания?

Все достаточно прозаично. Первое: поскольку витые элементы не требуют технического обслуживания, они очень медленно изнашиваются, и до тех пор, пока не произойдет механическое, и очень значительное повреждение, водителю будет тяжело почувствовать разницу при движении между новой и проехавшей сотню-другую тысяч километров пружиной.

Да, автомобиль будет медленно терять все это время дорожный просвет, но в этом как бы и вся разница. Каких-либо механических ухудшений в управляемости вы вряд ли почувствуете.


Бирка подскажет вам, что эти пружины стоят на автомобиле с самого начала

Но что интереснее, даже растрескивание мотков пружины не способно вызвать больших осложнений в управляемости автомобилем, поскольку обычно повреждение происходит в самом конце обмотки, в месте крепежа пружины к кузову или подвеске, так называемом гнезде пружины.

Кроме того, длина самой пружины существенно не изменяется даже после поломки до тех пор, пока обе части пружины не сместятся относительно друг друга. Только после этого высота одного из колес слегка падает, что, впрочем, также может остаться незамечено автомобилистом.

Диагностика задней подвески авто

“Неуместное” качание автомобиля и появление посторонних звуков, свидетельствующих о неполадке, можно определить на ходу. Для теста используйте неровную дорогу. Если признаки неисправности ходовой проявились до покупки б/у автомобиля, откажитесь от сделки.

Где сделать диагностику подвески? Как мы писали выше, это можно сделать в “полевых” условиях (на ходу или даже на скорости). В автосервисах для тестирования используют вибростенды. Данное оборудование имеет раскачивающуюся платформу с подключенными к ней датчиками, передающими результаты проверки на компьютер. Специальная программа позволяет сравнить реальные измерения с нормативными значениями и выявить отклонения. Подобная проверка возможна только при наличии в авто электронной системы управления.

Основные характеристики

Для начала разберем, что из себя представляет сайлентблок? Это, иначе говоря, шарнир, состоящий из двух втулок из металла, меж которыми расположена эластичная «прокладка» (из резины, либо чаще всего из полиуретана), которая гасит колебания и гул, возникающие от толчков на механизм подвески.

Сайлентблоки незаменимы в механизме задней и передней подвесок (при закреплении стабилизатора устойчивости, удельной тяги и рычагов). Кроме этого они обширно изготавливаются для опоры двигателей, фиксации амортизаторов и КПП. Эти составляющие очень часто приходят в негодность, так как непосредственно на них приходятся основные нагрузки и деструкции, в связи с чем следует наблюдать за их состоянием и производить своевременное восстановление или замену изношенных деталей.

Что проверяют во время диагностики на вибростенде

Проверка ходовой части машины не заканчивается на диагностике подвески на вибростенде. Происходит еще тестирование дисков, шин, подшипников, рычагов, тормозных колодок.

Шины и диски.

Механик в обязательном порядке проводит осмотр состояния колес автомобиля: износ резины должен быть равномерным. Перекошенные следы износа свидетельствуют о неправильном развал-схождении. Шины должны быть нормально накачаны, а на дисках должны отсутствовать механические повреждения.

Если на резине и дисках имеются трещины, «шишки», вмятые места, то их необходимо менять, а не восстанавливать. Если в шинах низкое давление, то необходимо их накачать и проверить на возможные проколы.

Ступичные подшипники.

Ступичные подшипники закрепляют колеса на поворотном кулаке. Они быстро приходят в непригодность из-за внушительной постоянной нагрузки.

Диагностику этих деталей проводят вручную. Для этого поднимают машину с помощью домкрата и раскачивают колесо, держась за него сверху и снизу. Если при движении есть люфт, значит, ступичный подшипник изношен.

Тормозная система.

Диагностика предполагает проверку всех элементов: трубок, шлангов, дисков, колодок, барабанов и уровня жидкости. Если есть подтеки, то нужно найти причину и устранить этот недостаток

При диагностике колодок и дисков важно оценить их износ. Если эти детали пришли в негодность, то их заменяют

Если ресурс не выработан, мастер называют дату замены.

О поломке тормозов свидетельствуют посторонние шумы и скрипы при езде, проваливание тормозной педали, увеличение пути торможения, утечка тормозной жидкости. Следить за этим нужно очень внимательно, в случае неисправности проводить своевременную диагностику и ремонт.

Рычаги и сайлентблоки.

Сайлентблоки — шарниры, соединяющие детали подвески друг с другом. За счет полиуретановых или резиновых вставок они снижают колебания, возникающие в рычагах. Сайлентблоки есть и в задней, и в передней части ходовой.

Рычаги и сайлентблоки рассчитаны на пробег в 100 000 км, но на этот показатель влияет качество дорог. При эксплуатации на бездорожье сменить эти детали нужно будет через 50 000 км.

Проверяют состояние данных частей ходовой визуально. На резиновых деталях не должно быть потертостей, дыр, трещин или повреждений. Неправильный развал-схождение свидетельствует о выходе их из строя.

ШРУС.

ШРУС — это сокращение от «шарнир равных угловых скоростей». Он передает крутящий момент под углом поворота, необходим для обеспечения лучшей проходимости и управляемости машины.

ШРУС имеет долгий срок службы благодаря специальному защитному «пыльнику». Но проверять его исправность все-таки необходимо: механические повреждения могут вывести деталь из строя. Механизм начинает заедать после попадания пыли.

Амортизаторы и пружины.

Пружины и амортизаторы предназначены для гашения ударов и вибраций от соприкосновения с дорогой. Их задача — обеспечивать комфорт пассажиров и водителя во время движения автомобиля. На других видах подвески задачу пружин и амортизаторов выполняют рессоры и баллоны с воздухом.

При диагностике эти части осматривает мастер. Если при имеющихся повреждениях утечки амортизационной жидкости механик фиксирует пробоину амортизатора, ремонт данной детали бессмыслен: требуется его замена.

Зачем знать – как проверять подвеску автомобиля

С мастерами более или менее понятно. А зачем обычному автолюбителю могут понадобиться знания о том, как проверять подвеску автомобиля? На самом деле эти знания довольно универсальны, и могут пригодиться во многих ситуациях на протяжении всей «жизни» автомобиля «в одних руках»:

  • Покупка автомобиля. Умение проверить состояние подвески при осмотре машины хотя бы настолько, насколько это позволяют сделать «полевые условия», позволит сэкономить деньги. Выявив конкретные косяки, вы либо откажетесь от покупки убитого ведра с гайками, либо же обосновано сможете скинуть ценник в свою пользу. Если же такими знаниями вы не владеете, какой-нибудь ушлый продавец сумеет убедить вас, что в рассматриваемой машине что-то дико стучит из-за состояния дороги или по какой-либо другой причине, которая не может повлиять на снижение стоимости вашей покупки.
  • Эксплуатация автомобиля. В процессе ежедневного пользования автомобилем с подвеской можно поступать двумя способами. Первый – регулярно посещать сервис, где вам (не бесплатно, конечно) точно скажут, что там у вас стучит. Второй способ – бесплатный. Прочитав эту статью, вы будете знать, как проверить подвеску автомобиля, не располагая никакими инструментами и приспособлениями.
  • Ремонт подвески у специалистов. Естественно, многие суровые автолюбители, дабы сэкономить денежку, занимаются ремонтом этого узла самостоятельно. А вот те, кто обращается за помощью к специалистам, просто обязаны знать хоть примерно, что в подвеске может сломаться, и как это выглядит. В противном случае вам редко удастся избежать неоправданно дорогой замены не только износившихся деталей, но и вполне работоспособных. Более того, умея самостоятельно проводить поверхностную диагностику подвески, вы сможете посещать автосервис с уже конкретными «жалобами на пациента», а не со словами – «че-то где-то там стучит и лязгает на ямах».
  • Продажа машины. В этой ситуации вы становитесь на место продавца из первого пункта этого списка. Во-первых, если ваша машина в исправном состоянии, вы не позволите покупателю сторговать нехилую сумму на проблемах в подвеске, которых просто нету; во-вторых, если ходовая вашего автомобиля, все же, подуставшая, а покупатель попался не очень грамотный, вы легко сможете убедить его в том, что стучит вовсе не то, за что стоит сбрасывать ценник.

В качестве промежуточного итога вышесказанному стоит также отметить, что умение «слушать подвеску» и периодически проверять ее узлы на предмет износа, это залог вашей безопасности. Ведь подвеска не просто так называется подвеской. Автомобиль на этом механизме, как бы «подвешен». То есть, не закреплен жестко. А это значит, что в случае даже незначительного износа кузов машины может остаться без опоры и, к тому же, лишиться управляемости. Наверняка многие из вас видели стоящие у обочины или вовсе разбитые в хлам машины, с вывернутыми в неестественное положение колесами. Так вот, в 80% случаев это «сдалась» подвеска, износ которой не был замечен и устранен своевременно.

Наиболее часто выходящие из строя детали подвески

  • Амортизаторы. Во время движения не должен издавать никаких звуков. Колебания кузова гасятся практически моментально. При остановке осматриваются амортизационные стойки на наличие подтеков. Их, естественно не должно быть. При первых признаках неисправности необходимо приступать к ремонту или замене амортизаторов.
  • Пружины. Их диагностика проводится по положению кузова. Низкая посадка, значит пружины изношены. Либо невозможно сделать правильный развал-схождение.
  • Шаровые в «народном» лексиконе, а на самом деле – шаровые опоры, сайлент-блоки с нижними рычагами, а также верхние опоры подвески с подшипниками, об их детальной диагностике чуть ниже и подробнее.
  • Опоры и тяги стабилизатора диагностируются руками раскачкой с усилием и проводится их визуальный осмотр.
  • Выход из строя рулевой рейки явление не такое уж и частое. Вы сразу можете понять о ее неисправности по стуку и появившемуся люфту. Эту неисправность желательно устранять не откладывая в «долгий ящик».
  • Рулевые тяги и наконечники не должны иметь люфта. Их проверка производится поворотами колеса руками с одновременным контролем рукой же тяг.
  • Рулевой карданчик имеет два показателя неисправности: либо люфт, либо проворот с усилием.
  • Подшипник ступицы проверяется на слух, он не должен гудеть во время раскрутки колеса на вывешенном автомобиле. Второй вариант – взявшись за верхнюю точку вывешенного колеса движениями от себя – к себе.
  • ШРУС (шарнир равных угловых скоростей) издаёт в неисправном состоянии характерный хруст, треск при движении в повороте.

Как проверить заднюю подвеску

Тестируется она почти так же. Сначала проверяют колёса, потом ступичные подшипники. Далее амортизаторы и стойки осматриваются на наличие пятен от вытекшей жидкости. Износ, ослабление пружин визуально трудно просматривается, но поломка видна сразу.

На завершающей стадии осматриваются резиновые компоненты задней подвески — пыльники, втулки, сайленты. Не должно быть трещин и следов разрушений. К тому же, резинометаллические шарниры проверяют на наличие люфта. Сильно изношенные детали заменяют новыми.

Заднюю подвеску проверять легче, так как основные узлы и агрегаты расположены спереди машины. Если ходовая часть зависимая (на большинстве бюджетных иномарок так и есть), ничего существенного и критичного здесь нет. Стойки — самая дорогая часть, начинают «уставать» на отметке в 100 тыс. км пробега, сайлентблоки — практически вечные. Однако независимые подвески устроены сложнее, включают больше деталей.

Крупные СТО, дилерские центры и официальные станции

На крупных станциях подход к ремонту немного другой. Здесь не будут экономить ваши деньги, восстановление машин часто происходит агрегатным методом. Если замечена поломка в области тормозной системы, поменять могут все механизмы, которые теоретически могли пострадать от неполадки. Так что такие услуги обходятся дорого, и это один из самых больших недостатков такого метода диагностики.

Но есть и некоторые преимущества обслуживания в крупных дилерских станциях:

  • достаточно высокое качество сервиса и только профессиональный штат, который уже прошел десятки раз обучение от самых уважаемых сертификационных центров во всем мире;
  • наличие оригинальных запчастей, которые сложно найти в свободной продаже, конечно, стоимость таких деталей будет весьма немаленькой, так что это преимущество для тех, кто не считает деньги;
  • оптимальные условия проведения диагностики автомобилей, профессиональные инструменты, стенды и компьютерные технологии для выполнения всех необходимых проверок вашей машины;
  • достаточно быстрый сервис, так как все процессы проходят строго по записи и по регламенту, вы знаете заранее, когда ваше авто будет готово, сколько будет стоить конкретная услуга;
  • работа четко по договоренностям, никаких дополнительных услуг, о которых вы узнаете только в процессе оплаты на кассе, обман в таких центрах исключен, но денег вы все равно заплатите немало.

Дилерские станции технического обслуживания автомобилей принимают и машины сторонних брендов. К примеру, на СТО Skoda можно обслуживать все автомобили концерна VAG, а специалисты на станции Ford и вовсе могут принять на диагностику и сервис транспорт любых брендов. Но все преимущества меркнут при сравнении цен на услуги. Если вы готовы заплатить очень дорого за диагностику, то обращайтесь именно в крупные станции. Если же не готовы, тогда стоит подыскать другие варианты.

Предлагаем посмотреть видео про потенциальные обманы на СТО:

Что такое вибростенд

Подвеска автомобиля — это целый комплекс различных элементов, агрегатов и узлов. Следить за ее состоянием нужно всегда: от ее исправности зависят не только ходовые характеристики машины, но и безопасность во время езды.

Вибростенд, на котором тестируют подвеску, выглядит как раскачивающаяся платформа, оборудованная датчиками, соединенными с компьютером. Система проверки фиксирует и анализирует данные о недостатках, полученные в процессе раскачки вибростенда, и сравнивает их с нормативами.

Для каждой модели автомобиля существуют свои стандартные показатели, поэтому важно, чтобы оператор ввел нужные настройки перед началом диагностики на вибростенде. Такое тестирование дает возможность получить точную информацию о функционировании ходовой части

Но в данном способе диагностики подвески автомобиля на вибростенде есть один минус: проверять этим методом можно только современные машины, в которых есть электронная система управления. Для транспортных средств классической модификации подобная процедура не имеет смысла.

Предназначение вибростенда — создавать колебания с нужной частотой, схожие с теми, которые испытывает автомобиль в процессе езды. Колебания происходят за счет электродинамических или гидравлических вибраторов.

Колеса установленного на платформу автомобиля, включенного на нейтральную передачу, во время диагностики будут вращаться от движения валов вибростенда. Таким образом, создаются не только колебания, но и имитация обычного движения машины. Помимо этого, происходит имитация боковых кренов.

После заезда автомобиля на вибростенд для диагностики подвески начнется раскачка. С помощью этих манипуляций создаются условия, максимально близкие к реальному движению по дороге.

Диапазон производимых вибраций: от 0 до 25Гц. В процессе диагностики на вибростенде постоянно происходит определение динамического веса каждого из четырех колес (для сравнения меньшего показателя со стандартом). Меньшее значение статического или динамического веса говорит о полной исправности подвески.

Некоторые водители получают негативные впечатления от диагностики подвески автомобиля на вибростенде. Компьютерное тестирование ходовой части многие автомеханики отвергают и проверяют ее старым методом: раскачивая машину вручную. С чем связано недоверие к автоматической диагностике подвески? Проблема заключается в следующем: на результаты теста могут повлиять самые различные внешние факторы, если их не учесть, то итоги проведенных работ окажутся далекими от реальности.

Например, неправильная установка передачи. Во время диагностики на вибростенде коробка передач автомобиля должна быть на нейтральном режиме

Важно, чтобы узлы ходовой части машины были в исправном состоянии, иначе сравнительная информация будет неточной.

Часто результаты диагностики автомобиля на вибростенде оказываются недостоверными из-за перекачанных шин.

И, наконец, самая распространенная причина неточной информации тестирования автомобиля этим способом — ошибочные настройки программы. Оператор указал не ту модель машины и сравнил полученные данные со стандартами для совершенно другой марки.

Поэтому доверять автомобиль для диагностики на вибростенде нужно только опытным специалистам, которые не забудут учесть все факторы, влияющие на итоги тестирования.

Подшипники ступиц

Если подшипники ступицы неисправны они выдают гул, который появляется при езде. Данный гул становится очень слышно при езде по ровной дороге с одной скоростью.

Для уверенности, что это именно подшипник ступицы, а не какой-нибудь подшипник коробки, нужно немного разогнать автомобиль, выключить передачу для того чтобы автомобиль двигался накатом. Если наши опасения подтвердились.

Чтобы, узнать какой именно подшипник гудит, нужно поднять автомобиль на домкрат, и раскрутить колесо, если будет чувствоваться характерный скрежет подшипника, то значит данный подшипник неисправен.

Когда ситуация очень запущена, у колеса появляется люфт в вертикальной плоскости. Чем сильнее будет изношен подшипник, тем больше будет люфт.

Как проверить переднюю подвеску

Проверку передней подвески следует проводить в моторном отсеке и снизу автомобиля, установленного на смотровой канаве или опорах (с вывешенными передними колесами).

Проверять состояние защитных чехлов шаровых опор подвески (на них не должно быть механических повреждений) следует при каждом техническом обслуживании и ремонте автомобиля.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески и состояние верхних опор амортизаторных стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

  • признаки старения резины;
  • механические повреждения.

Особое внимание обратите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов. 1

Проверьте затяжку гайки крепления штока амортизаторной стойки

1. Проверьте затяжку гайки крепления штока амортизаторной стойки.

2. Проверьте затяжку гаек крепления верхней опоры стойки к кузову. Аналогично проверьте крепления штока и верхней опоры второй стойки.

3. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры.

4. Проверьте шаровые опоры на наличие люфтов. Для этого измерьте расстояние Н (см. рис. 7.1) между поперечным рычагом 17 и тормозным диском 21. Вставьте монтажную лопатку А (см. фото) между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если при покачивании подвески это расстояние изменяется более чем на 0,8 мм, замените шаровую опору.

5. При исправных шаровых опорах, покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников ступиц. Максимально допустимый осевой зазор не более 0,015 мм. Если зазор больше установленного значения, замените подшипники.

Совет

: При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

6. Проверьте на отсутствие люфта резинометаллические шарниры в местах крепления поперечного рычага к кронштейну кузова.

7. Для этого вставьте монтажную лопатку или большую отвертку в зазор между рычагом и кронштейном и попытайтесь покачать рычаг. При наличии значительного люфта рекомендуется заменить рычаг в сборе с шарнирами.

8. Проверьте на наличие люфтов резинометаллические шарниры крепления стоек стабилизатора. Для этого вставьте монтажную лопатку между поперечным рычагом и штангой стабилизатора и покачайте штангу. При необходимости замените стойки стабилизатора.

9. Проверьте надежность затяжки гаек крепления растяжки к рычагу.

10. . и к кронштейну растяжки.

11. Проверьте надежность затяжки гайки крепления стойки стабилизатора к рычагу передней подвески. Стойки, шарниры которых имеют ощутимый люфт, замените.

12. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к кузову.

Диагностика подвески на вибростенде – что это такое

Поломки подвески автомобиля могут стать причиной серьезных неприятностей. Авто может пойти в занос при прохождении поворота и спровоцировать аварию. Неисправность ходовой части не возникает на «ровном месте». Ее детали изнашиваются постепенно, а степень такого износа можно выявить в ходе диагностики. Как известно, болезни проще предотвратить, чем лечить. Такое же утверждение будет справедливым и в отношении неисправностей подвески

Именно поэтому очень важно периодически проводить проверку.

Конструкция вибростенда для диагностики подвески включает раскачивающую платформу, которая имеет специальные датчики, подключенные к компьютеру. Когда площадка, на которой установлен автомобиль, раскачивается, датчики считывают информацию об отклонениях подвески и передают ее компьютерной программе. После этого система сравнивает полученные данные со стандартными значениями.

Для каждой модели машины существуют свои стандарты работы ходовой части, поэтому предварительно нужно правильно настроить систему. Диагностика подвески на стенде недоступна для автомобилей, которые не оснащены электронной системой управления. Такая проверка может проводиться только для современных машин с бортовым компьютером.

Компьютерная диагностика подвески – достаточно сложный процесс. Вибрация платформы, на которую устанавливается диагностируемый автомобиль, необходима для того, чтобы создать такие условия работы ходовой части, которые бы максимально совпадали с реальными процессами, происходящими в процессе езды по сложной дороге. Платформа создает колебания в диапазоне 0–25 Гц, которые постепенно возрастают. При этом замеряется динамический вес каждого колеса. Этот показатель сравнивается со стандартным.

При исправной подвеске будет наблюдаться меньшее значение динамического или статического веса. В ходе диагностики последовательно проводят проверку передней и задней оси.

Диагностика подвески автомобиля на вибростенде позволяет проверить работу следующих элементов:

  • сайлентблоков;
  • амортизаторов;
  • пружин;
  • рычагов;
  • тормозных колодок;
  • рулевых наконечников;
  • ступичных подшипников;
  • шаровых опор;

Эти детали ходовой части принимают на себя основную нагрузку при движении автомобиля. Вибростенд позволяет создавать имитацию, в том числе и боковое качание. Иногда во время раскачивания автомобиля могут быть слышны стуки, которые не относятся к подвеске машины. Стенд не сможет точно указать причину их появления, но станет индикатором наличия неисправности и даст старт дальнейшей проверке машины.

Часто автовладельцы недовольны итогами компьютерной диагностики подвески на стенде. Многие механики категорически не признают такое оборудование и предпочитают «по старинке» использовать монтировку для диагностирования деталей «ходовки» или раскачивают машину руками. Чем вызвано такое отношение к диагностике подвески на вибростенде? Оказывается, результаты такой проверки зависят от ряда факторов. Если мастер-диагност не будет их учитывать, то результаты диагностики будут недостоверными.

К примеру, неточные результаты проверки ходовой могут быть обусловлены включенной передачей КПП

ВАЖНО: при проведении диагностики подвески на вибростенде рычаг коробки передач должен быть установлен в нейтральное положение.. Недостоверные результаты проверки ходовой на стенде можно получить из-за неправильно накачанных шин. Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля

В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто

Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля. В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто.

Недостоверные результаты проверки ходовой на стенде можно получить из-за неправильно накачанных шин. Наиболее часто встречающаяся ошибка мастеров-диагностов связана с неверно выбранной модификацией автомобиля. В результате компьютер будет сравнивать результаты проверки ходовой с заводскими настройками другой модели авто.

Чтобы получить точные результаты, диагностика подвески на стенде должна проводиться только опытными специалистами.

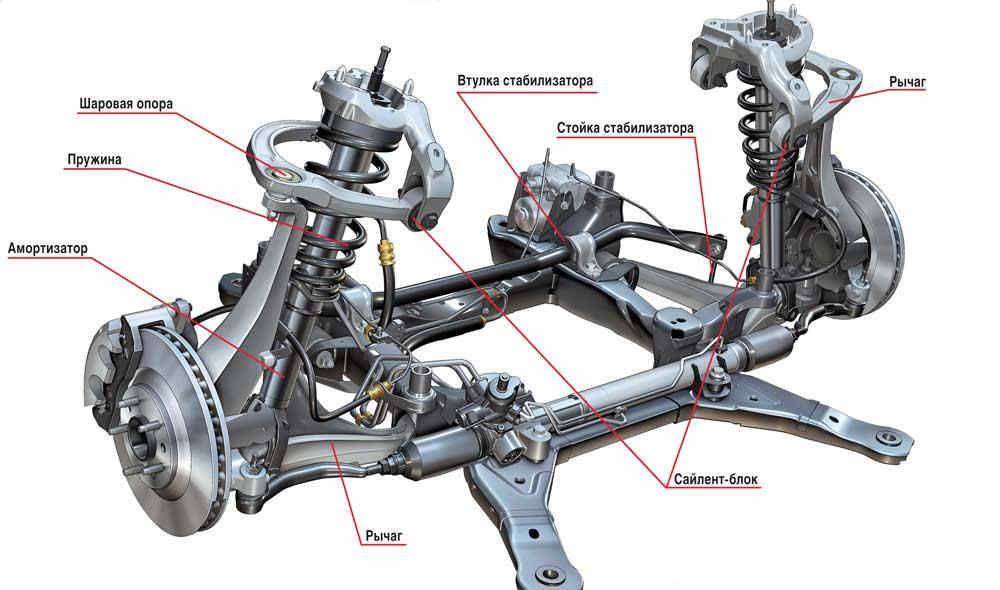

Из чего состоит ходовая часть автомобиля

Ходовая часть представляет собой совокупность узлов и механизмов, на которые передается вращающий момент от трансмиссии. Результатом работы всех этих узлов является движение автомобиля. Перечислим основные составляющие ходовой части:

  • несущий кузов (или рама);
  • балки мостов;
  • колеса (с дисками и шинами);
  • подвески (передняя и задняя).

Кроме того, ходовая часть содержит ряд вспомогательных механизмов и элементов. Это шаровые опоры, амортизаторы, рычаги, пружины, а также сайлентблоки, блоки тормозов и прочее. Каждая деталь выполняет какую-то определенную функцию для устойчивого движения и управления машиной. Некоторые узлы уменьшают вибрации и колебания при езде по неровной дороге. Большинство из этих дополнительных деталей располагается в подвесках.

Некоторые элементы ходовой части авто изнашиваются раньше других. Отсюда они получили наименование «расходники». Ниже уточним, о каких деталях речь:

  • Шаровые опоры служат для соединения рычага подвески и ступицы колеса. Представляют собой крепления по принципу шарниров.
  • Стабилизаторная стойка – шток с поворотными кулаками, соединяющий стабилизатор поперечной устойчивости и среднюю часть подвески.
  • Амортизаторы, гидравлические стойки и пружины играют роль буферного элемента между колесами и подвеской. Выполняют функцию смягчения ударных воздействий от дорожных неровностей при езде автомобиля.
  • Крепежные резиновые втулки – ими снабжаются болтовые соединения. Резиновые элементы поглощают вибрации и удары от колес, а также играют роль шарниров.
  • Сайлентблоки – шарниры для рычагов, состоящие из резины и металла.
  • Резиновые чехлы (пыльники) выполнены в виде гармошки. Защищают особо ответственные элементы подвески от пыли и влаги.
  • Сальники – резиновые кольца, уплотняющие движущиеся элементы узлов и механизмов и предотвращающие утечку эксплуатационных жидкостей.

Большая нагрузка, а значит, и ускоренный износ сопровождают работу подшипников ступицы. А эти детали критически важны для управляемости автомобиля. Поэтому их нужно часто осматривать.

Чем чреваты проблемы с рычагами подвески: информация для новичков

Хоть и говорят, что в автомобиле нет ненужных запчастей, но с поломками одних из них автомобиль еще может, скрипя, потихоньку ехать, а вот сломайся более важная деталь – машина вообще потеряет возможность передвигаться. К такого рода деталям относятся рычаги подвески. Без рычага, или при серьезной его поломке, машина вообще потеряет способность двигаться. Этот элемент стабилизирует и выполняет функцию выравнивания колес. Если этот компонент неисправен, водители почувствует поломку немедленно.

Колеса автомобиля должны не только нести на себе весь вес автомобиля, но и сглаживать неровности за счет пружин, а также управляться и приводить машину в движение. Для этого нужен ряд особых технологичных креплений между кузовом и колесом, и одним из них, безусловно, является поперечный рычаг.

Проверка люфта колёс

Автомобиль можно считать безопасным только тогда, когда система управления находится в исправном состоянии

Поэтому важно проводить проверку рулевого управления. Следует измерить величину люфта колес (на сколько можно повернуть руль без ответной реакции колёс)

Это определяется плавным пошатыванием руля из стороны в сторону. В нормальном состоянии эта величина не должна превышать 5 градусов.

Также необходимо проверить передние колеса на предмет наличия люфта. Для этого следует заблокировать руль, после чего колесо нужно попытаться раскачать сначала в горизонтальной плоскости, а затем в вертикальной. Если колесо «болтается» в горизонтальной плоскости — это знак, что рулевая система не совсем исправна. Если же в вертикальной — тут дело в подвеске, она определенно износилась.

Люфт также может быть следствием того, что пришёл в негодность ступичный подшипник. В таком случае его нужно будет заменить.
