Карбюратор ВАЗ 21099 – ремонтируем и заменяем своими руками

Технические характеристики

Мотор ВАЗ 21099 имеет следующие технические характеристики:

Скачать .xls-файл

xls

Скачать картинку

mail

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Годы выпуска	1990 — 2011 гг.
Вес	Н. д
Материал блока цилиндров	чугун
Система питания мотора	карбюратор
Тип расположения цилиндров	В ряд
Рабочий объем мотора	1,5 литров
Мощность двигателя	73 л. с.
Количество цилиндров	Четыре
Количество клапанов	Два
Ход поршня	71 миллиметр
Диаметр цилиндров	82 миллиметра
Степень сжатия	9.8
Крутящий момент Нм/об.мин	106 /360
Экологические нормы	ЕВРО 2
Топливо	бензин
Расход топлива	7,8/100 км
Масло	5W-30
Объем масла в картере	3,5 литра
При замене лить	3,2 литра
Замена масла проводится	каждые 15 тысяч км
Ресурс мотора
— по данным завода	125
— на практике	250

Этим мотором оснащаются следующие модели 21083, 21093, 21099, 21111, 2115.

Как Почистить Форсунки Газовой Плиты ~ AUTOTEXNIKA.RU

14.05.2018

Как можно скорее чистый горелки газовая плита?

Если вы готовите на газовой плитке, вам необходимо изучить несколько правил ухода за устройством. Прежде всего, домохозяйка должна знать, как и как чистить газовую горелку, чтобы ее дальнейшее использование улучшило качество работы и не привело к аварии.

Выполняйте эти манипуляции регулярно. Лучше не приводить к ситуациям, когда давление, цвет и интенсивность пламени. Сам процесс очистки не сложен, но имеет некоторые особенности. Сначала вам нужно изучить структуру конфорки и подготовить все, что вам нужно, в зависимости от планируемой работы.

Методы очистки газовой горелки

Сама конфорка состоит из нескольких частей: основания, разделителя пламени и крышек горелки. Все перечисленные продукты подлежат бережному обращению. Есть несколько вариантов эффективного решения этой проблемы:

Снимите горелки и разделите перегородки. В бассейне разведите раствор моющего средства, состоящий из 10 частей горячей воды и одной части любого моющего средства для мытья посуды. Мы опускаем все элементы таблички и оставляем ее на 20 минут, при необходимости увеличиваем время выдержки до 2 часов. После этого возьмите мягкую губку и начните мыть все детали. Разделитель следует дополнительно очистить тонкой иглой или иглой. Если грязь сильная, рекомендуется использовать зубную щетку. Затем мы моем все детали в прохладной воде, сушим их, собираем и размещаем на местах.

READ Как Снять Форсунки Омывателя Форд Фокус 2

Совет: Если поверхность духовки была загрязнена во время приготовления, ее не нужно традиционно чистить при попытке вымыть грязь или собрать ее тканью. Обязательно удалите все горелки, которые находятся в зоне интереса, и убедитесь, что грязь не попадает в трещины. В противном случае устройство быстро покажет признаки серьезного внутреннего загрязнения.

Описано как убрать

сопло для выхода газагазовая плита из мусора, если горелки не горят или плохо горят

в качестве чистый струя (горелка) d газовая плита. Простой метод Сделай сам. Газовая помощь

Я покажу вам, как легко и без вызова мастера чистый

реактивные дюймы Обязательно подпишитесь и опубликуйте.

При сильных загрязнениях, накопившихся за несколько месяцев интенсивного использования плиты, лучше использовать более агрессивный вариант. Разберите горелку и погрузите все детали в раствор, приготовленный из 9% уксуса и воды (2 столовые ложки раствора на стакан воды). Поставить емкость на плиту, довести жидкость до кипения, вынуть и подержать 30 минут. Затем мы вынимаем предметы и чистим их мягкой губкой, ополаскиваем чистой водой, высушиваем и собираем.

READ Как Почистить Кондиционер Наружный Блок

Если запах уксуса очень раздражает или невозможно открыть окна для проветривания помещения во время манипуляций, основной ингредиент можно заменить пищевой содой. Компоненты взяты в равных пропорциях.

Когда и как следует чистить форсунки?

форсунка газовая плита газовое сопло. Его следует очищать только в случае проблем с уменьшением расхода газа. интенсивность пламени. Но перед этим мы обязательно обратимся к мастеру профилей, который оценит качество устройства и подтвердит, что проблема с давлением возникает именно потому, что форсунка забита.

В этом случае действуйте следующим образом:

1. Снимите горелку с духовки, при необходимости почистите и снимите в сторону.
2. Находим маленькую дырочку. это сопло, через который подается газ.
3. Возьмите выпрямленный зажим или кусок плотной проволоки, вставьте его в отверстие и поверните несколько раз. Поэтому мы повторим это еще дважды, убедившись, что инструмент проходит через канал без проблем.
4. Мы собираем горелку и проверяем качество подачи газа. Категорически запрещается пытаться пропустить газ непосредственно через форсунку!

Если по какой-либо причине используемый тонкий инструмент не проходит через канал, но сталкивается с каким-либо препятствием, вам следует обратиться в соответствующую службу, которая заменит деталь. Не пытайтесь делать это самостоятельно или наливайте уксус (и другие реагенты) в отверстие в надежде, что все будет очищено. Кроме того, нельзя пытаться «проткнуть» загрязнение водой, попавшей в шприц с помощью иглы. Жидкость не должна попадать в сопло.

READ Где Номер Двигателя Ваз 2110.8 Клапанов

Иногда длительные манипуляции не дают желаемого эффекта и тарелка больше не работает, как раньше. Следует подумать о его профессиональной диагностике и текущем ремонте.

Устройство

Все перечисленные выше карбюраторы поплавкового типа, то есть такие, в которых для поддержания стабильного притока топлива в смеситель используется поплавковая камера. Она состоит из ёмкости для топлива, плавающего на поверхности жидкости поплавка и управляемого им клапана, чья задача — ограничение притока лишнего топлива.

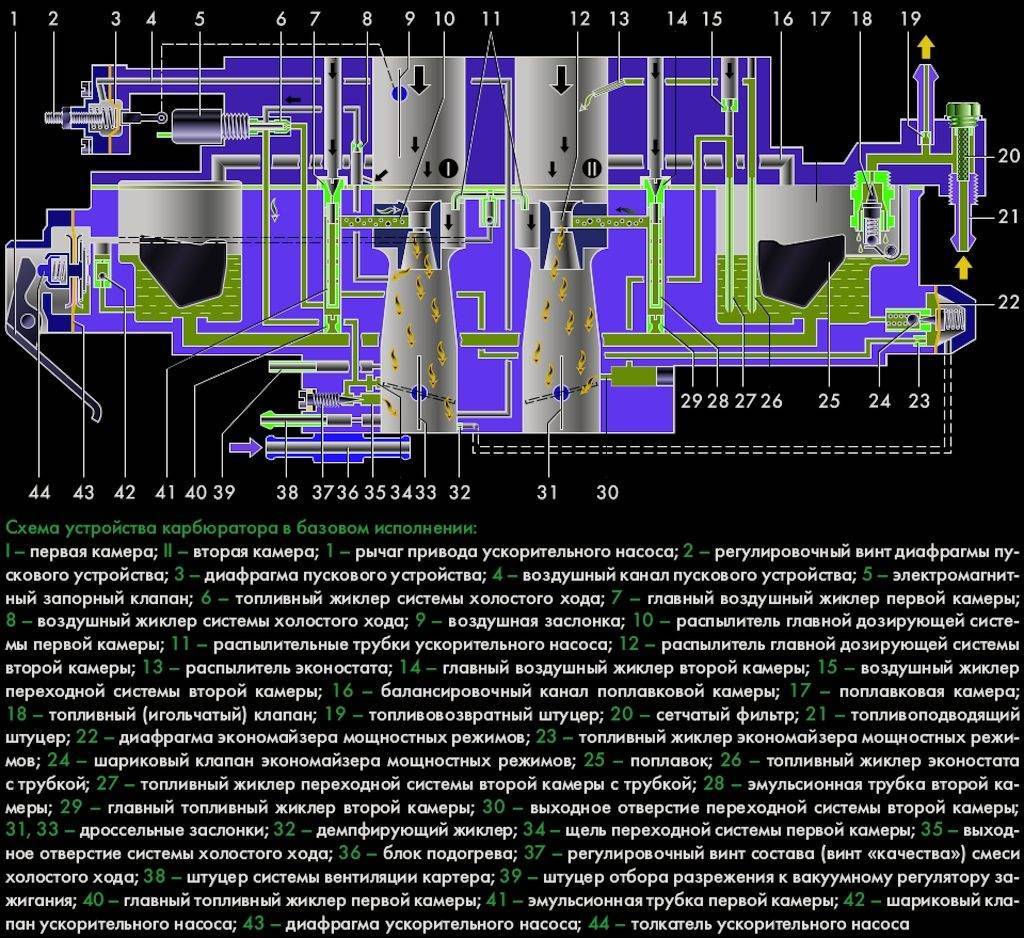

Бензин перемешивается с атмосферным воздухом в двух смесительных камерах

Бензин перемешивается с воздухом в двух смесительных камерах. Первая используется постоянно, вторая подключается, когда от мотора требуется максимальная отдача.

Работающая под нагрузкой (в движении) главная дозирующая система обеспечивает стабильность пропорции смеси и включает в себя жиклёры, ограничивающие приток, и эмульсионные трубки, замедляющие движение топлива.

Дозировку смеси на малых оборотах осуществляет система холостого хода. В ней задействованы собственные жиклёры и эмульсионные трубки, доставляющие топливо в пространство за дросселем.

Кроме перечисленных компонентов, в системе холостого хода есть регулировочные элементы: винт качества изменяет пропорцию смеси, винт количества приоткрывает дроссельную заслонку. Старту мотора помогает система пуска.

Кратковременный приток дополнительного топлива при резком педалировании газа обеспечивает ускорительный насос, состоящий из диафрагмы, двух клапанов (всасывающего и нагнетательного) и распылителя.

Обогащение смеси в нужной нагруженному двигателю степени обеспечивает экономайзер мощностных режимов и эконостат. Экономия бензина возложена на экономайзер принудительного холостого хода.

Поршневая группа и ГРМ

Двигатель комплектовали алюминиевыми поршнями со специальными выемками под тарелки клапанов. В случае обрыва ремня клапана не ударялись о поршни. Коленчатый вал моторов 2108 и 21083 идентичный. Вкладыши подшипников коленчатого вала на первых сериях мотора были симметричными и взаимозаменяемыми. Но с 1988 года нижние вкладыши не имеют канавки для подачи масла.

В конструкции поршня имелась специальная стальная пластина, залитая в тело поршня над отверстием для пальца. Эта пластина позволяла уменьшить тепловые деформации поршня и избежать его клина. Поршень имеет три кольца – два компрессионных и одно маслосъёмное. Верхнее кольцо имеет самый напряженный режим работы и имеет особую форму и покрытие из хрома. Шатуны на всех моторах «Лады-Спутник» одинаковые.

Распределительный вал установлен в головке блока и приводится от коленчатого вала ременным приводом. Головка двигателя 21083 имеет увеличенные на 2 мм каналы подачи рабочей смеси. Полуторалитровый мотор имеет впускные клапана увеличенного диаметра и прокладки головки блока под увеличенный диаметр цилиндра.

Особенности настройки карбюратора Солекс

Быстрее всего настроить карбюратор Солекс, следуя инструкции. Настройка карбюратора Солекс начинается с установки правильного уровня в поплавковых камерах:

• Запустите двигатель, через 3-4 минуты заглушите его;
• Нужно снять воздушный фильтр;
• Отсоедините топливный шланг;
• Аккуратно отверните 5 болтов, снимите крышку карбюратора Солекс;
• Замерьте расстояние от кромки корпуса до уровня топлива, оно должно быть 25,5 мм;
• При обнаружении несоответствия подогните язычок кронштейна поплавков;
• Проверьте параллельность кромок поплавков привалочной поверхности крышки;
• Отрегулируйте, производя воздействие на кронштейны поплавков.

Далее осуществляем регулировку пускового устройства. Для этого потребуется снять карбюратор. Проверьте у пускового устройства диафрагму. Для доступа к диафрагме нужно скрутить 4 болта и снять крышку. Если у диафрагмы обнаружены неисправности, ее нужно заменить. Регулировка проводится в следующей последовательности:

• Закройте воздушную заслонку, повернув рычаг;
• Утопите шток пускового устройства;
• Проведите замер зазоров, при обнаружении несоответствий с данными продолжайте далее;
• Ослабьте контргайку, проверните регулировочный винт;
• Проведите замер зазора дроссельной заслонки, он должен соответствовать данным, добейтесь соответствия с помощью регулировочного винта.

Затем нужно настроить холостой ход. Правильно настроенный холостой ход обеспечивает устойчивость работы двигателя. Настройка проводится при условии, что карбюратор и воздушный фильтр установлены, двигатель прогрет до рабочей температуры. Удобнее будет использовать в работе тахометр и газоанализатор. Итак:

• Еще до прогрева двигателя закрутите до упора винт качества, после чего ослабьте на 3-4 оборота;
• Запустите двигатель, уберите подсос, включите фары и вентилятор;
• Винтом количества установите обороты на значении 750-800;
• Далее выставьте максимальные обороты винтом качества;
• Затем установите обороты 900;
• Далее 800;
• Крутите винт качества до тех пор, пока не добьетесь неустойчивых оборотов, далее открутите его на один оборот;
• Винтом количества выставите обороты в зависимости от времени года. Для лета лучше всего 800-900, для зимы 900-1000.

Может случиться такая ситуация, что двигатель никак не отреагирует на регулировку винта количества. Это говорит о том, что жиклер холостого хода нужно поменять на меньший. Второй вариант – нужно докрутить электромагнитный клапан. Подобрать подходящий жиклер для карбюратора Солекс сложная задача. Ориентиром может стать рабочий объем двигателя. На больший объем требуется меньший жиклер.

Причиной того, что карбюратор Солекс глохнет является как раз жиклер.

Грамотная же его настройка позволит снизить расход топлива и увеличения мощности двигателя.

Заниматься заменой жиклеров карбюратора Солекс самостоятельно не рекомендуется, так же как и выполнять его ремонт. Установка неподходящего вызовет обратный результат – вырастет расход топлива, уменьшится мощность и сократится динамика.

Регулировка карбюратора ваз 2109 – самая распространенная процедура обслуживания автомобиля. Из-за сложности узла, она считается самой тонкой и чувствительной настройкой автомобиля. Самое время узнать, как выполняется регулировка карбюратора ваз 2109 и ремонт.

Перед тем, как чистить и настраивать карб, необходимо изучить данные карбюратора. Это таблица которая имеет содержание в виде технических характеристик.

Технические характеристики

Двигатель ВАЗ 21099 карбюратор не отличается особыми техническими характеристиками от остальной серии моторов. Если смотреть исторический контекст, то этот силовой агрегат по праву можно считать приемником серии движков с маркировкой 2108 и его модификаций. Двигатель простой в обслуживании и ремонте, что делает возможным проведения технического обслуживания и ремонта самостоятельно.

Согласно технической документации, на автомобили серии 21099 карбюраторной модификации, устанавливались моторы с маркировкой ВАЗ 21083, с некоторыми усовершенствованиями и доработками. Рассмотрим основные технические характеристики силового агрегата:

Наименование	Характеристика
Марка	21083
Тип	Бензин с возможностью установки ГБО
Впрыск	Карбюратор «Солекс»
Объем	1,5 литра (1499 см куб)
Мощность	72 л.с.
Количество цилиндров	4
Количество клапанов	8
Диаметр цилиндра	82
Расход на 100 км	8,6
Топливо	АИ-92

При каждом техническом облуживании следует менять масло и масляный фильтр. Остальные операции делаются поточно. Например, комплект газораспределительного механизма стоит менять каждые 50000 км пробега, а регулировать клапанный механизм — каждые 30000 км пробега.

Тюнинг

Этот силовой агрегат позволяет поднять мощность до 90-95 лошадиных сил без потери моторесурса. Тюнинг двигателя можно было выполнить за счёт замены карбюратора на прямую систему впрыска, а также путем установки новых облегченных маховиков и коленвалов. Двигатель ВАЗ 21099 с инжектором выдавал мощность порядка 90 лошадиных сил.

Существуют также варианты тюнинга двигателя ВАЗ 21099, которые подразумевают установку на силовой агрегат турбины и нагнетателя. Следует сказать, что установка турбин позволяла получить существенный прирост мощности, однако моторесурс такого двигателя значительно снижается. В итоге автовладельцам приходилось проводить сложный капитальный ремонт каждые 70-90 тысяч километров пробега.

Ремонт карбюратора автомобиля ВАЗ 21099

Под ремонтом карбюратора на автомобиле ВАЗ 21099 подразумеваются работы, которые заключают в себе чистку основных систем и замену элементов, вышедших из строя. Необходимо приобрести ремонтный комплект для карбюратора, установленного в машине ВАЗ 21099.

Сюда входят: жиклеры, прокладки для уплотнения, пусковое устройство, ускорительный насос.

Порядок разборки карбюратора

На автомобиле ВАЗ 21099 ремонт карбюратора начинается с его разборки:

• Из карбюратора выкручивается электромагнитный клапан и извлекается топливный жиклер из его корпуса.
• Снимается крышка карбюратора и аккуратно, не повредив поплавок, откладывается в сторону.
• Снимается поплавок. С помощью шила выдавливается фиксирующая его ось, и деталь свободно снимается.

Вынимается ось и снимается поплавок

• Удаляется уплотнительная прокладка.
• Отворачивается топливный клапан.
• Снимается крышка пускового устройства и извлекается диафрагма.
• Отворачивается с боку крышки топливный фильтр.
• При необходимости снимается сектор привода дроссельными заслонками. Для этого отворачивается гайка крепления, вынимается шарик с пружиной и удаляется рычаг.
• Аккуратно поддеваются отверткой и вытаскиваются распылители ускорительного насоса.
• Разбирается ускорительный насос, снимаются пружина и диафрагма.

Удаленные из карбюратора пружина и диафрагма (по стрелкам)

• Аналогично разбирается экономайзер мощностных режимов. Если под крышкой устройства установлена пластмассовая заглушка, она просто удаляется.
• Выкручиваются эмульсионные трубки. Корпус карбюратора переворачивается, и вытряхиваются, предварительно выкрученные, основные топливные жиклеры.
• Снимается провод датчика винта, регулирующего количество смеси.

Устранение неисправностей

При выполнении всех работ самостоятельно цена ремонта карбюратора ВАЗ 21 099 будет значительно ниже, чем такую же работу выполнит специалист. В справочниках по ремонту автомобилей существует инструкция, облегчающая проведение ремонта в домашних условиях.

Итак:

Промывается в ацетоне и продувается сжатым воздухом топливный жиклер.
Меняется на новую уплотнительная прокладка, в случае ее повреждения.
Следует обратить внимание на плоскости соединения корпуса с крышкой. Если отпечатки от соединения деталей не сплошные, это указывает на износ привалочной поверхности.В этом случае нужно притереть плоскость корпуса или крышки.

Проверяется работа топливного клапана

Игла его входит без заедания, нельзя допустить большого поперечного люфта.По своей оси легко должен перемещаться демпфирующий шарик. Если такие неисправности выявлены топливный клапан подлежит замене.

Проверяется работа пускового устройства. Нельзя допустить механических повреждений диафрагмы, а материал, из которого она изготовлена, не должен потерять эластичность.Пружина должна быть не сильно вытянута.

Отмачивается в ацетоне, продувается сжатым воздухом топливный фильтр.
Осматриваются уплотнения распылителей, при необходимости их нужно заменить. Распылители можно помыть в ацетоне, продуть сжатым воздухом и установить обратно.
Крышка насоса промывается ацетоном.

Карбюратор ВАЗ 21099 ремонт завершен, сборка осуществляется в последовательности обратной разборке.

История и устройство – чем примечателен ВАЗ 21083?

В конце 80-х, когда с конвейера сошел первый ВАЗ 21083, карбюраторный тип двигателя был монополистом – об инжекторах на ВАЗ тогда еще даже не мечтали. Эта модель с первых дней получила высокие оценки водителей как одна из лучших в серии ВАЗ. Однако тогда мало задумывались о цене бензина, чего не скажешь сейчас.

Впервые карбюраторы Солекс были применены во Франции, там же они и получили свое название. На заводах отечественного рынка переделали данный вид устройства и внесли некоторые изменения и доработки. Карбюратор типа Солекс начали устанавливать на автомобили практически сразу с первыми выпусками этой модели ВАЗ.

Самым заметным изменением в конструкции двигателя стала установка карбюратора не вдоль, как в предыдущих моделях ВАЗ, а поперек. Изменить конструкцию двигателя под капотом пришлось из-за того, что необходимо было улучшить и сделать более устойчивой работу двигателя в автомобиле при большом подъеме и резком спуске. Позже этот тип карбюратора стали применять и устанавливать на всех автомобилях ВАЗ.

Тест

Дерзкий малый

Что делать, если закипела машина Последовательность действий Этот отечественный «переднеприводник» и сейчас выглядит вызывающе и агрессивно

Внимание привлекает стремительный профиль кузова с заостренной передней частью (по этой причине 2108 получил народное прозвище − «зубило»), низкая крыша, подтянутая корма, а также длинные боковые двери. Оптика головного освещения объединена в моноблоки, а бамперы выполнены из ударопрочного пластика

Преимущество − в простоте

Относительно Жигулей классического семейства салон «Восьмерки» менее роскошный и более аскетичный. Однако, эргономика у 2108 на порядок выше − основные органы управления находятся в непосредственной близости от водителя, а маленькое рулевое колесо с пухлым ободом обладает удобным хватом.

Приборный щиток с минимумом информации читается отлично. Его подсветка регулируется вращающимся тумблером, что расположен слева, на корпусе «инструментария». Что касается центральной консоли, то вверху находится гнездо для установки магнитолы, тогда как блок климатической установки расположился под прикуривателем.

Водительскому креслу немного недостает более обширной регулировки по продольной плоскости, что может вызвать неудобства у рослых пилотов.

Во всем остальном, сиденье удобно и обеспечивает телу неплохую фиксацию. Задний диван относительно комфортен для человека ростом 170 сантиметров, если не считать неудобной посадки на него. А вот, багажный отсек маловат − всего 270 литров.

Азартный характер

Оптимальным с точки зрения динамики можно считать мотор 1.5 литра, который выдает 70 лошадиных сил и комплектуется пятиступенчатой механической трансмиссией. Его возможностей вполне хватает для автомобиля массой 900 килограмм.

Можно выделить неплохую тягу на низких оборотах, а также выраженный подхват на средних. При этом, в высоком диапазоне оборотов двигатель не «сдувается» и продолжает уверенно докручиваться.

На этом фоне несколько разочаровывает коробка. Есть проблемы с четкостью переключений, а 4 и 5 ступени излишне растянуты.

ВАЗ 2108 воспринимается на дороге одним целым и на фоне «классики» настройки его шасси − это настоящее откровение. Несмотря на то, что руль не очень отзывчив, у него хорошая обратная связь. При совершении резких маневров раскачка минимальна, а в виражах крены умеренные. Более того, характер поворачиваемости близок к нейтральному, даже на пределе возможностей шасси.

Подвеска жестковата. Однако, длинные ходы стоек амортизаторов дают возможность относительно комфортно преодолевать дефекты дорожного полотна.

Фото ВАЗ 2108:

Как настроить правильно карбюратор на ВАЗ 2109?

Номинальные обороты на двигателе ваз 2109 должны соответствовать 750-800 об/мин. Регулировка ХХ карбюратора необходима для экономичного поддержания работы двигателя во время стоянки и скорейшего прогрева перед началом движения. Без этого устройство не будет работать. Таблица с тех. характеристиками карбюратора таких данных не имеет. Делать это нужно согласно следующей инструкции, которая содержит норму ХХ. Результаты и схема регулировки – устойчивые обороты.

Данная процедура производится при наличии проблем с двигателем или раз в полгода согласно регламенту о техническом обслуживании ВАЗ 2109. Потратить на нее нужно всего 3-4 минуты. Мотор прогревается до рабочей температуры на подсосе или при помощи педали акселератора. Далее убираем подсос и полностью закручиваем винт качества. Скорее всего, мотор заглохнет. Теперь винт выкручивается ровно на три оборота и мотор снова запускается.

При помощи регулировочного винта количества выставляет обороты 650-700 об/мин. Теперь вращайте винт качества до тех пор, пока не получатся максимально возможные обороты холостого хода. Снова выставляем количеством обороты, равные номинальным. Теперь нужно снова вращать качество, пока не получим максимальные обороты. Регулировать так можно долго.

Теперь закрутите количество до 800 об/мин. Такая регулировка считается правильной. Если с первого раза этого достичь не удалось, нужно повторить процедуру еще раз. Стоит напомнить, что вся процедура выполняется при включенном ближнем свете фар и печке, работающей в максимальном режиме. Это связано с тем, что при понижении напряжения, обороты падают, поэтому во время использования данных потребителей, обороты должны быть номинальными, а при выключении должны немного возрастать.

Винт качества и количества на карбюраторе автомобиля Лада 2109 расположен сзади агрегата. В связи с этим регулировка усложняется. Хотя, регулировать становится сложнее, но не так чаще, как на Жигулях.

Распространенные неисправности

Поскольку карбюраторные «девятки» не производятся, то и агрегаты на оставшихся в строю машинах изрядно износились. Невзирая на сложность карбюраторов, кое-какие неисправности в них можно устранить своими руками. Вот их перечень:

• отказ работы на холостом ходу;
• увеличенный расход горючего;
• нестабильная работа с «плавающими» оборотами;
• ухудшение разгонных свойств ВАЗ 21099.

Первая причина исчезновения холостого хода — засоренный жиклер электроклапана, вкрученного в крышку. Вторая встречается реже: выход из строя электронного блока, управляющего режимом ЭПХХ или самого клапана. В первом случае на клапан надо временно подать напряжение 12 В из любой точки напрямую, во втором — откусить или выбросить иглу поломанного клапана, перекрывающую отверстие жиклера. Также холостой ход пропадает, когда раскисает маленькое резиновое кольцо, надетое на втулку топливного канала (находится под крышкой).

Расход горючего повышается по таким причинам:

• засорились воздушные жиклеры;
• потерял герметичность игольчатый клапан;
• износилась диафрагма экономайзера;
• износились заслонки обеих камер, отчего двигатель тянет горючее через образовавшиеся щели.

Когда раскисает резиновое кольцо на электрическом клапане, то наблюдается «плавание» оборотов, невозможность регулирования и повышенный расход. Как временный вариант, кольцо можно выбросить и затянуть клапан без него. Нестабильную работу еще вызывает подсос воздуха под «подошвой» карбюратора, что устраняется дополнительной картонной прокладкой. Перед установкой прокладку надо опустить в теплую воду на несколько секунд, чтобы она потом разбухла.

Разгонная динамика зачастую возвращается после замены диафрагмы насоса — ускорителя и прочистки распылителей. Правильная настройка карбюратора 21099 выполняется только с помощью газоанализатора, измеряющего СО. Его показания на холостых оборотах должны находиться в пределах 0,8-1,5, на рабочих (2000 об/мин) — 0,8-2,0.

Устройство карбюратора и принцип работы

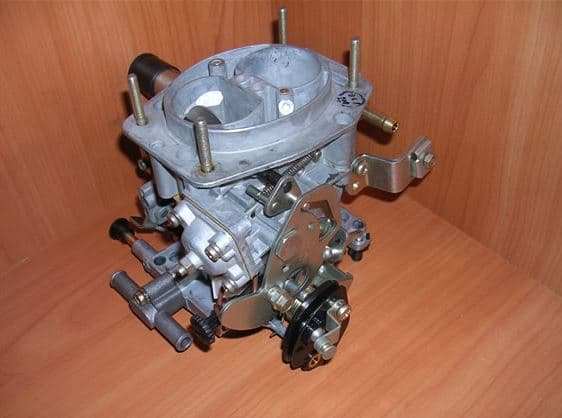

На фото представлен общий вид карбюратора с указанием основных узлов.

Внешний вид карбюратора автомобиля ВАЗ 21099(1)

Внешний вид карбюратора автомобиля ВАЗ 21099(2)

Детали и узлы внешнего обвеса карбюратора:

• 1 – блок выполняющий подогрев дроссельной заслонки.
• 2 – штуцер, через который происходит вентиляция картера двигателя.
• 3 – крышка насоса ускорительного.
• 4 – электромагнитный клапан.
• 5 – крышка устройства
• 6 – шпилька, крепящая воздушный фильтр.
• 7 – рычаг, управляющий воздушной заслонкой.
• 8 – крышка, предохраняющая пусковое устройство.
• 9 – сектор, где расположен рычаг привода заслонок дросселя.
• 10 – разъем датчика ЭПХХ.
• 11 – винт для регулировки величину смеси при холостом ходе.
• 12 – крышка для защиты экономайзера.
• 13 – корпус устройства.
• 14 – штуцер, через который подается топливо.
• 15 – штуцер для отвода топлива.
• 16 – винт (по стрелке) регулирующий состав смеси при холостом ходе.
• 17 – штуцер, через который подается к вакуумному регулятору зажигания разрежения.

Принцип работы

• Через игольчатый клапан и сетчатый фильтр в поплавковую камеру карбюратора подается топливо, уровень которого поддерживается игольчатым клапаном. Оттуда топливо поступает посредством главных топливных жиклеров в эмульсионные колодцы. Здесь оно смешивается с воздухом, который поступает через главные воздушные жиклеры. Полученная эмульсия поступает в диффузоры карбюратора.
• Из эмульсионного колодца топливо отбирает система холостого хода, далее оно проходит через жиклеры этой системы, смешивается с воздухом, поступающим от воздушного жиклера и широкой части диффузора. Полученная эмульсия поступает через отверстие под дроссельную заслонку.
• Через впускной коллектор смесь, приготовленная в карбюраторе, попадает в цилиндры мотора автомобиля.

Каким образом можно удалить завоздушивание в системе?

Есть несколько простых и действенных способов удалить воздух из системы отопления ВАЗ-2109, которые подходят и для других автомобилей.

Самых популярных способа три, они основываются на принципе: молекулы кислорода легче молекул воды и, следовательно, они скапливаются наверху, где их и убирают.

Важно перед началом работ полностью открыть кран отопителя на максимальную температуру воздуха

1. Первый метод является универсальным для машин, у которых можно отцепить шланг, что подогревает дроссельный узел или карбюратор. Эти действия можно сделать на большей части автомобилей ВАЗ.

Здесь карбюратор — это самая верхняя точка охлаждающей системы мотора. Поэтому это место больше всего подходит для удаления воздуха.

Ход работы:

• Снимите оба защитных кожуха и всё, что не даёт добраться до отопителя.
• Открутите хомут подогревающего шланга, снимите его со штуцера.
• Открутите крышку расширительного бачка и накачивайте туда воздух, пока из дроссельного узла или патрубка не пойдёт охлаждайка.
• В момент, когда появится жидкость из шланга или штуцера, быстро наденьте шланг на место и прикрутите всё как было.

Вышеописанные манипуляции позволят избавиться от воздушной пробки на 99%.

1. Второй способ реализуется снятием патрубков, подогревающих дроссельный узел. Он немного схож с вышеописанным, но не требуется продувание бачка.

Ход работы:

• Аналогично первому методу нужно снять защитные кожухи и прогреть мотор до рабочей температуры, заглушить.
• Оставьте крышку на расширительном бачке, но при этом уберите шланг со штуцера.
• Когда пойдёт охлаждайка, поставьте все трубки на свои места и соберите всё обратно.
• Одной попытки может быть мало и процедура может не дать положительного результата, возможно, её нужно будет повторить ещё второй раз.

Важно! Помните о мерах самобезопасности. Охлаждайка в контуре может находиться под давлением и её температура может быть выше 85 градусов

При попадании её на кожу может произойти ожёг. Постарайтесь защитить руки хотя бы подручными методами. Например, наденьте тряпичные перчатки, а поверх них прорезиненные.

1. Третий метод самый простой, для него не требуется разбирать систему. Но к сожалению, этот способ не так эффективен, как 2 предыдущих.

Ход работы:

• Загоните машину на подъём таким образом, чтобы был приподнят верх и крышка радиатора стала самым высоким местом.
• Уберите крышку с расширительного бачка и радиатора.
• Включите зажигание и прогрейте мотор до рабочей температуры.
• Антифриз будет постепенно поступать в систему. Необходимо будет его время от времени подливать, чтобы сохранить нужный уровень.
• Чтобы повысить поток ОЖ, повысьте обороты мотора. Уровень антифриза в этом случае может резко снизиться и следует его срочно добавить. Процедуру следует продолжать до того момента, пока не прекратят появляться пузырьки из обратки.

Горячий поток из воздуховодов печки является признаком исчезновения завоздушивания.

Прочистка карбюратора «восьмерки» без его разборки

Если двигатель вашей «ласточки» начинает троить, «кушает» много бензина, либо вы ощущаете рывки и провалы при езде и запуске мотора, имеет смысл выполнить прочистку карбюратора, так как обычно именно его загрязнение становится причиной всех указанных неприятностей. Прочистка по всем правилам предполагает демонтаж карбюратора и его разборку, что, конечно же, подходит далеко не всем автолюбителям. Для «ленивых» водителей и был придуман другой, более быстрый и вполне эффективный способ прочистки, который предполагает использование специального аэрозоля.

Такие аэрозоли разных производителей (Kleen-Flo, MANNOL, ABRO и др.) содержат особые соединения, которые великолепно справляются с загрязнениями в карбюраторе. Применять их очень просто, необходимо:

• демонтировать крышку воздушного фильтра;
• вывернуть держатель-заглушку на карбюраторе или электромагнитный клапан;
• при помощи трубки-насадки обработать аэрозолем каналы жиклеров, обе камеры, дроссельную и воздушную заслонку и все остальные механизмы;
• произвести распыление жидкости из баллончика на внешние части карбюратора.

После нанесения состава желательно передохнуть несколько минут. За это время очиститель сможет размягчить и качественно разъесть все загрязнения. Затем следует запустить мотор ВАЗ 2108, вытянуть на себя рычаг «подсоса» и подать очиститель в воздушные каналы и камеры карбюратора. Подобную операцию можно осуществить пару раз. После такой простой очистки вы сами увидите, насколько «бодрее» стала ваша «восьмерка».
