Что такое коробка отбора мощности в автомобиле

Как снять насос?

Если механизм ТНВД вышел из строя, его необходимо починить. Для этого потребуется снять насос. Выполняется процедура следующим образом:

• В первую очередь, нужно отсоединить тросы ручного управления. Тросы подсоединены к двум рычагам — остановки двигателя и управления регулятором.
• Далее потребуется отсоединить все трубы, которые обеспечивают подачу топлива к насосу. К ним относятся отводящая и дренажная. Также одна из труб подсоединяется к фильтру, ее тоже необходимо демонтироваться.
• Третий шаг заключается в извлечении стяжного болта и двух дополнительных болтов крепления, которые отвечают за фиксацию полумуфты. Для удобства выкручивания крепежных элементов необходимо провернуть коленчатый вал.
• Следующий шаг заключается в снятии топливопроводов. Сначала необходимо устранить проводы факельных свечей, затем — высокого давления.
• Пятый этап — это отсоединение трубки, отвечающей за подачу воздуха в рабочий цилиндр. Дополнительно потребуется открутить 4 болта, обеспечивающие крепление основного насоса.

Последний шаг заключается в снятии насоса. После этого можно будет приступить к разборке механизма и устранению неисправности.

Как проводится разборка?

Разборка механизма — процесс сложный, требующий много времени и терпения. Мастеру потребуется:

1. Открутить винты задней крышки, которая защищает регулятор частоты вращения, и снять ее.
2. Демонтировать муфту автоматического впрыска топлива. Для этого необходимо воспользоваться специальным инструментом.
3. Удалить пломбы с защитных кожухов и демонтировать винты крепления. Снять сам кожух.
4. То же самое проделать с крышкой регулятора.
5. Вынуть рычаг.
6. Открутить и демонтировать стопорное кольцо. Дополнительно рекомендуется убрать державку грузов, которая предусмотрена конструкцией.
7. Удалить рейку, стопорные шайбы штуцеров секций, эксцентрик привода и второй подшипник.
8. Снять крышку заднего и переднего подшипников, чтобы открыть доступ для проведения следующих работ.

Далее от мастера потребуется снять сами подшипники и секции. Только в этом случае топливоподкачивающий насос будет считаться разобранным. Стоит уточнить, что в процессе разборки конструкции необходимо запоминать или каким-то образом фиксировать положение элементов, чтобы впоследствии удалось повторить обратную сборку и установить все на свои места.

Установка и включение насоса

Сборка ТНВД осуществляется в обратном порядке. Для восстановления конструкции механизма потребуется использовать специальные инструменты, а также предусмотреть необходимые зазоры между элементами. Так, например, свободный ход вала не должен превышать 0,1 мм.

Когда конструкция будет собрана, останется провести установку и включение топливного насоса. Процедура осуществляется в несколько этапов:

• Сначала потребуется провернуть коленчатый вал, придавая ему нужное положение. Оно должно соответствовать началу впрыска топлива в первый цилиндр. Фиксатор в этом случае должен находиться в зацепленном с маховиком состоянии. Дополнительно рекомендуется проверить метку на заднем фланце.
• Следующий шаг подразумевает обратный монтаж насоса на двигатель. При этом необходимо совместить две метки на корпусе насоса и муфте опережения впрыска топливной жидкости.
• Третий этап — затяжка болтов крепления.
• Далее потребуется аккуратно затянуть верхний болт, отвечающий за крепление ведомой полумуфты привода. Дополнительно нужно будет переставить фиксатор в предусмотренный для него мелкий паз и еще раз провернуть коленчатый вал.
• После необходимо установить крышку люка картера.
• Последний этап подразумевает подсоединение трубопроводов к нужным позициям. Трубы необходимо подключить к фильтрам, цилиндрам, двигателю и другим устройствам, от которых они были отсоединены в процессе разборки насоса.

Когда все работы будут завершены, останется только запустить двигатель и проверить работоспособность механизма, отрегулировав предварительно минимальную частоту вращения холостого хода.

=>

КАМАЗ — габаритное транспортное средство, в конструкции которого предусмотрен ТНВД. Это топливный насос высокого давления, который устанавливают на дизельные двигатели и используют для подачи топлива в топливную систему. Задача насоса — организовать необходимое давление для эффективной работы силового агрегата.

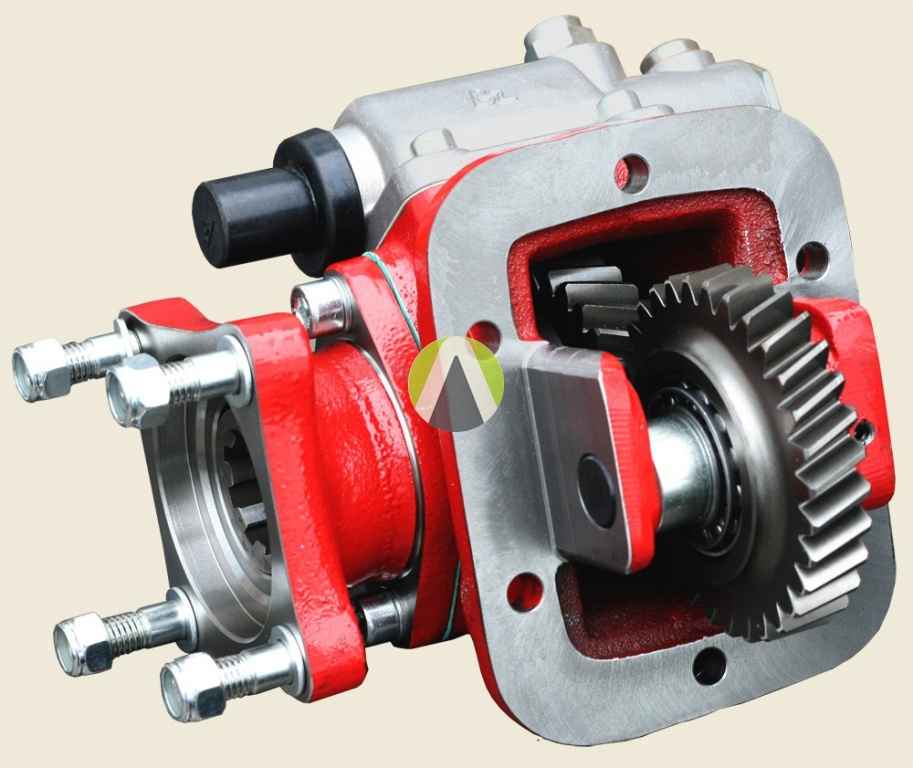

Коробка отбора мощности КамАЗ

Если КПП, это обязательная часть шасси автомобиля, а наличие раздатки и допкоробки (мультипликатора или делителя) зависит от предназначения авто, то коробка отбора мощности КамАЗ практически никакого участия в обеспечении движения машины не принимает. Основная задача этого узла – использовать мощность двигателя для функционирования дополнительного оборудования путем перевода крутящего момента на привод этого оборудования. Принцип действия КОМа всегда одинаков, а вот размещение узла может быть разным. Так на КамАЗ 4310 коробка отбора мощности устанавливается на раздаточной коробке и состоит из выходного вала, пары шарикоподшипников, в которых он зафиксирован и подвижной муфты. Эта муфта при включении КОМ смещается и входит в зацеп с верхним валом раздатки. Картер коробки отбора уплотнен резиновыми манжетами для предотвращения вытекания масла через крышку стакана подшипников. Используется узел для перевода мощности на штатную лебедку.

В другом варианте КОМ устанавливается на основную КПП. Именно к этому типу относится, например, коробка отбора мощности КамАЗ 5511, картер которой закреплен на правом люке коробки передач (на некоторых камских грузовиках подобный узел устанавливается с левой стороны, и совсем редко на заднем торце). Промежуточная шестерня раздатки не может смещаться по оси, поэтому постоянно получает вращение от промежуточного вала КП.

При необходимости включить дополнительное оборудование накачивается воздух в камеру с диафрагмой, сама диафрагма давит на ось с ведущей шестерней и та входит в зацепление с шестерней промежуточной. Нужно помнить о том, что такая коробка работает лишь при отключенном сцеплении и давлении в пневмосистеме не меньше 5 кгс/см2. То есть, переключение коробки передач КамАЗ при работе КОМа этого типа не приветствуется.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

В связи со спецификой работы запчасти данного узла подвергаются усиленному внешнему воздействию, поэтому прочность и износостойкость каждой детали КОМ имеют огромное значение. В нашей компании вы без проблем сможете купить коробку отбора мощности КамАЗ нужного вам типа, причем цена ее будет очень даже приемлемой. Что же касается качества и износостойкости запчастей, то вся наша продукция успешно прошла полный перечень испытаний на полигонах МАДИ и разнообразные технологические проверки. «Диагноз» — полное одобрение производителей авто и потребителей.

Устройство коробки отбора мощности КАМАЗ

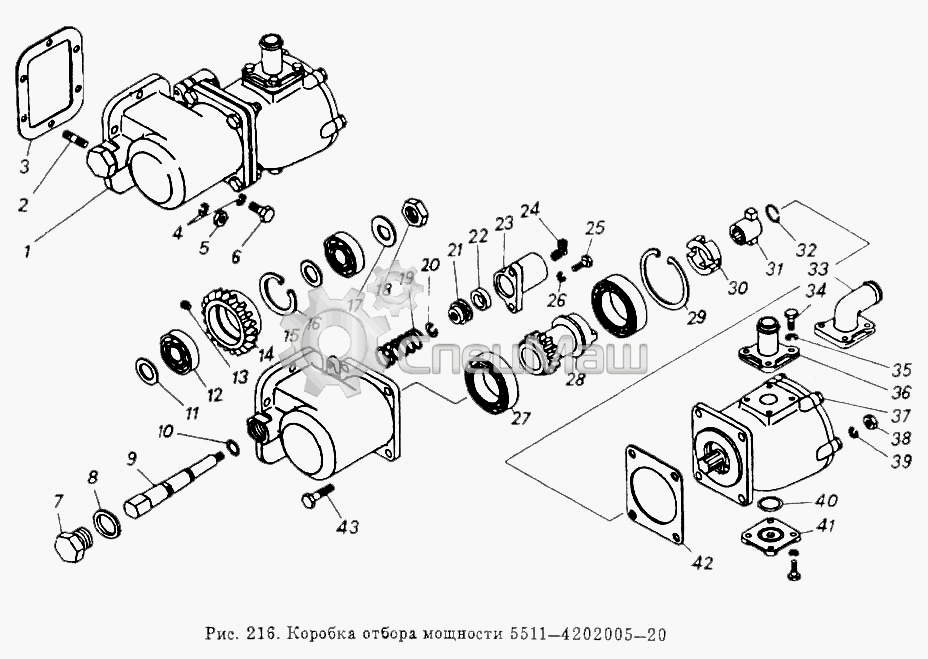

1 6511-4202005-20 Коробка отбора мощности с насосом в сборе 2 1/34495/21 Шпилька М10х1,25х15х25 3 5511-4202018 Прокладка 4 1/05168/70 Шайба 10 пружинная 5 1/21647/11 Гайка М10х1,25-6Н 6 1/59707/21 Болт М10х1,25-6gх25 7 864312 Пробка М30х1,5-6g 8 870632 Шайба уплотнительная 30х42х2 9 5511-4202034-10 Ось промежуточной шестерни 10 016-020-25-2-2 Кольцо 11 5511-4202040-10 Шайба 12 (6-305) Подшипник 12 864713 Подшипник 6-305 13 5511-4202048-20 Винт установочный 14 5511-4202032-10 Шестерня промежуточная 15 5511-4202016-10 Картер коробки отбора мощности 16 862806 Кольцо Б 62 ГОСТ 5511.4202040 Шайба стопорная 18 1/07269/11 Гайка М24х1,5-6Н 19 5511-4202091-10 Пружина 20 1/05170/70 Шайба 12 пружинная 21 5511-4202068 Поршень 22 100-3570228 Кольцо уплотнительное 23 5511.4202065 Корпус пневмоцилиндра 24 853965 Угольник 6 ввертный 25 1/60436/21 Болт М8-6gх25 26 1/05166/70 Шайба 8 пружинная 27 5511-4202200 (111) Подшипник 28 5511-4202036-10 Шестерня ведомая 29 Кольцо 2Б90 Кольцо 2Б90 30 5511-4202064 Компенсатор 31 5511-4202062-20 Полумуфта 32 5511-4202081 Кольцо стопорное 33 5511-8604087 Патрубок 34 1/60436/21 Болт М8-6gх25 35 1/05166/70 Шайба 8 пружинная 36 5511-8604087-10 Патрубок (тропический вариант) 37 (Г-5511-8604000-10) Насос шестеренный в сборе 37 НШ32-Л-2 Насос шестеренный в сборе 38 1/21647/11 Гайка М10х1,25-6Н 39 1/05168/70 Шайба 10 пружинная 40 Кольцо Кольцо 41 5511-8604088 Штуцер 42 5511-8604157 Прокладка 43 1/13070/21 Болт М10х1,25-6gх40 www.kspecmash.ru

Устройство ком КАМАЗ 55102 | КАМАЗ

Устройство кабины автомобиля КамАЗ 43114

Устройство и ТО автомобиля КАМАЗ 4310 часть 2

Самосвал Камаз 55111 подъем кузова

Как поднять кузов на камазе 55102

https://youtube.com/watch?v=qdLhdzzQVGM

Не поднимается кузов. Что делать?

Замена масленого насоса НШ32 на камазе

Не включается скорость камаз

КПП на автомобиле камаз (схема переключения) для подписчиков

КАМАЗ 43101 УПРАВЛЕНИЕ-ПРИБОРЫ

установка балансира камаз

Также смотрите:

• Редукторов КАМАЗ 43253
• Высота грузового отсека КАМАЗ
• Почему на КАМАЗе с турбонаддувом могут быть потери мощности
• Двери на фургон КАМАЗ
• Диски клиновые на КАМАЗ
• Подъемный механизм кузова КАМАЗ
• Рычаг КПП КАМАЗ 5350
• Гидрозамедлитель для КАМАЗа
• Трубка слива топлива КАМАЗ
• Аккомулятор на КАМАЗ
• Пожарная машина КАМАЗ типы
• Все о КАМАЗах самосвал возможные поломки
• Авария в кущевке с КАМАЗом
• Датчик давления масла двигателя КАМАЗ 740
• Стеклоподъемник КАМАЗ 53215

Главная » Видео » Устройство ком КАМАЗ 55102

Назначение раздаточной коробки

Назначение раздаточной коробки (РК) состоит в распределении передающего усилия между ведущим и дополнительными мостами. Так же раздатка позволяет включать либо выключать ведущий мост и в некоторых случаях понижать или повышать передаточное число и тем самым увеличивать в двое количество существующих передач применяемых для коробки передач машины.

Схема полного привода с раздаточной коробкой передач

Такое вождение особенно важно при движении по хорошей автостраде, раздаточная коробка передач позволяет отключить дополнительный мост, тем самым снимается нагрузка на двигатель, трансмиссию уменьшается расход топлива. Создание раздаточной коробки идёт с начала двадцатого века, когда начинались развиваться гонки на автомобилях по шоссе и в условиях бездорожья. Особенно применение такого агрегата нужно для грузовой техники, где планировалось использование дополнительного осевого моста

Необходимо было как то сбалансировать крутящийся момент между двумя мостами

Особенно применение такого агрегата нужно для грузовой техники, где планировалось использование дополнительного осевого моста. Необходимо было как то сбалансировать крутящийся момент между двумя мостами.

Как только автомобиль попадает в условия бездорожья, то применение раздатки совместно с межосевым дифференциалом помогают двигателю распределить вращающийся момент к мостам в необходимом пропорциональном соотношении веса нагрузки, обеспечивая равномерно колёсам разных мостов вращаться с одинаковой скоростью, тем самым снижается нагрузка в трансмиссии и уменьшается износ механизмов, а главное, автомобиль преодолевает препятствия и движется равномерно в плохих дорожных условиях.

Изготовление и доставка

Продукция производится по заданию заказчика. Если требуется разработать проект, наши инженеры посетят ваш объект для проведения всех измерений. Изготовление шинопровода занимает от 2-х недель, сроки зависят от сложности и объема работ. Элементы производятся по типовым параметрам и с учетом индивидуальных пожеланий, если того требует проектная документация.

Чтобы сделать заказ, обратитесь в отдел продаж «Терра-Ток». Вы получите подробную консультацию и рекомендации по дальнейшим действиям. В фирменном каталоге вы можете подробно ознакомиться с продукцией и ее характеристиками. Работаем по всей России, сроки и способы доставки обсуждаются индивидуально.

Независимые механизмы

Отличительной особенностью независимых узлов является то, что их можно эксплуатировать не только в статическом состоянии транспортного средства, но и при его движении. Устанавливают КОМ данного вида между МКПП и двигателем.

Почти всегда для их запуска используют управляющие механизмы, которые размещают снаружи авто. Используется механическая, электропневматическая или гидравлическая система включения.

Обороты узла зависят от скорости вращения, задаваемой двигателем.

Если грузовик оснащен АКПП, то в схеме дополнительно используется преобразователь момента. Он осуществляет трансляцию крутящего момента на КОМ от мотора, посредством мощной шестерни. Поэтому здесь нет зависимости скорости вращения от оборотов двигателя.

Регулировка механизма подъема

Где первый цилиндр на камазе

Нужно периодически проверять состояние и правильность регулировки клапана, ограничивающего подъем платформы. Проверяется надежность крепления клапана к кронштейну поперечины надрамника. Винт регулировки должен иметь контргайку и быть застопорен. Не допустимо искривление штока в клапане, утечка масла из-под уплотнителя штока, а так же недопустимы течи по резьбе трубопроводов. При грамотно отрегулированном максимальном угле подъема камазовской платформы, её стопорные пальцы должны проходить свободно в отверстия, сделанные в кронштейнах надрамника. Не допустима эксплуатация самосвала с нарушением регулировки угла подъема кузова.

Схема подъемного механизма кузова и его регулировки

Чтобы отрегулировать угол подъема платформы самосвала, необходимо сначала отвернуть контргайку с регулировочного винта. Затем, нужно ввернуть до отказа регулировочный винт внутрь штока. Платформу поднимаете до положения, в котором её стопорные пальцы свободно войдут в отверстия на кронштейнах надрамника, в этом положении, застопорите платформу стопорящими пальцами. Выкрутите из штока клапана регулировочный винт до упора его в корпус гидравлического цилиндра и затем, застопорите контргайкой. После этого, растопыриваете платформу, опускаете её и снова поднимаете

Важно убедиться, что подъем останавливается, как только совпадают оси пальцев с отверстиями в кронштейнах надрамников. Если не поднимается кузов камаза, тогда своими руками проверьте, правильность ваших действий по подъему платформы, состояние гидравлических и пневматических магистралей, наличие и уровень масла в баке, исправность масляного и пневматического насоса и всех переключателей, а так же работу КОМ и наличие питания в сети

Современный взгляд

Чтобы понять, что именно приобрести для своего железного коня, лучше всего определить, по какому типу дорог и в какую погоду он будет ездить. Также стоит учитывать, на какой сезон приобретаются колеса — летний или зимний.

Такие колеса имеют несколько преимуществ. Первое и самое очевидное из них — это привлекательный внешний вид. Действительно, технология изготовления такова, что в этом случае можно добиться достаточно сложных, объемных орнаментов и узоров, а также более непростой фактуры. Кроме того, цветовая гамма литых разновидностей весьма богата, что позволяет придать своему автомобилю более современный внешний вид и сделать его действительно лучше.

Особенно интересна технология изготовления литых моделей и способ их формовки. На самом деле метод, по которому производится изготовление, логично вытекает из названия данной разновидности. Так, металл заранее нагревается и плавится, что позволяет получить равномерную, жидкую и густую эмульсию. Эту эмульсию заливают в заготовленную форму, где металл остывает и твердеет.

Когда деталь уже принимает необходимый внешний вид, железо подвергается обработке и шлифовке, где убираются мелкие дефекты и внешние недочеты. Затем производятся грунтовка и покраска, которые не позволят появляться коррозии и следам разрушения металла.

Коробка отбора мощности: назначение, виды, устройство и принцип работы

Итак, сразу отметим, что коробка отбора мощности или КОМ (в отличие от допкоробок, раздаток или делителей) не является обязательным устройством в конструкции КПП, шасси и других узлов автомобиля.

Получается, КОМ никак не влияет на ходовые качества транспортного средства и не участвует в процессах передачи мощности от ДВС на колеса авто. Другими словами, это не элемент трансмиссии самого автомобиля в буквальном смысле слова.

При этом главной задачей данной коробки является отбор мощности у двигателя для того, чтобы обеспечить возможность работы другого дополнительного оборудования. Если просто, КОМ передает крутящий момент ДВС на привод допоборудования.

Как правило, данное устройство на территории РФ и стран СНГ часто ассоциируется с автомобилями КАМАЗ (коробка отбора мощности КАМАЗ), МАЗ и т.д. Причина — КОМ обычно используется на данных машинах, которые, в свою очередь, активно применяются в качестве спецтехники во всевозможных сферах деятельности (строительство, грузоперевозки, коммунальное хозяйство и т.д.).

Если иначе, КОМ является отдельным агрегатом, который передает момент от мотора на разные устройства (насосы, лебедки, компрессоры и т.д.). Коробка может отнимать до 40% мощности ДВС. При этом принцип работы коробки отбора мощности всегда один и тот же.

Единственное, узел может быть размещен в разных местах. Например, коробка отбора мощности на КамАЗ 4310 стоит на раздатке (раздаточной коробке), тогда как в других вариантах КОМ ставится на саму КПП автомобиля.

Также с учетом наличия того или иного комплекса оборудования, на машине может стоять 2 или даже 3 коробки отбора мощности разных типов.

Сами коробки отличаются друг от друга:

• по количеству ступеней и передаточному отношению;
• по числу валов и их расположению;
• по наличию или отсутствию реверса (вращение как вперед, так и назад);
• по типу привода управления КОМ;

Еще следует отметить, что коробки данного типа бывают как с редуктором, так и без него. Что касается самого устройства коробки отбора мощности, данный агрегат можно условно сравнить с устройством обычной МКПП на автомобилях.

Простыми словами, имеется ведущий вал с шестерней, которая при включении КОМ входит в зацепление с другой (ведомой) шестерней. Благодаря этому происходи преобразование крутящего момента, после чего крутящий момент передается дальше на привод дополнительных агрегатов или механизмов.

Также КОМ делятся на зависимые и независимые. Первые фактически интегрированы в КПП, имеют меньший вес, не расходуют лишнюю мощность, однако есть и минусы. Прежде всего, включать такую коробку можно только тогда, когда сцепление автомобиля выключено. Также запрещено включать зависимую КОМ при движении ТС.

Независимая коробка отбора мощности может быть установлена на машины с любыми типами ДВС и КПП, а также их можно задействовать без выключения сцепления (как на неподвижной технике, так и в движении). Также система включения коробки отбора мощности может быть как механической или электропневматической, так и гидравлической.

Включение коробки мощности обычно происходит из кабины водителя или снаружи. В КОМ с механическим включением перемещение штока осуществляется рычагом. Кстати, если установлена система с пневмовключением, тогда в устройстве присутствует камера, куда из пневматической системы авто происходит подача воздуха.

Воздух сжимает возвратную пружину диафрагмой, что приводит к перемещению штока с вилкой включения ведомой шестерни КОМ. Так происходит зацепление ведомой и промежуточной шестерни коробки отбора мощности. После того, как воздух будет выпущен из пневмокамеры, шток вернется в начальное положение, то есть ведомая шестерня выйдет из зацепления и дальше вращения не последует.

Перечень смазок

применяемых в дополнительных трансмиссиях пожарных автомобилей

Наименование смазочного узла или механизма	Смазочные материалы	Примерная периодичность замены смазки
Коробка отбора мощности	Масло, применяемое для коробки передач или раздаточной коробки в соответствии с инструкцией по эксплуатации базового шасси: ТАп-15В; ТСп-15К; ТСп-10 (в зимний период эксплуатации).	Через одно ТО-2
Шарниры карданных валов (игольчатые подшипники крестовин)	Смазка №158; ТАп-15В; ТСп-10.	Через 50-60 часов работы
Опорные подшипники промежуточного вала	Смазка №158; литол-24; смазка 1-13Ж; пресс-солидол С.	Через 50-60 часов работы
Шлицы карданных валов	Смазка №158; литол-24; смазка 1-13Ж; пресс-солидол С.	Через 100 часов работы

Зависимые КОМ

Подобные узлы встроены в КПП, у них небольшой вес и оптимальная эффективность. Нередко они имеют привод от промежуточного вала МКПП, поэтому их крепят к корпусу этого механизма. Выходная мощность здесь зависит от оборотов двигателя. Использование КОМ такого типа возможно только после остановки спецтранспорта, на холостом ходу двигателя.

К основным преимуществам здесь относят.

• Меньший вес в сравнении с зависимыми.
• Отсутствие перерасхода мощности, так как масло в гидравлике не прокачивается постоянно по системе.
• Простота и прочность конструкции.
• Минимальные требования при проведении ТО.

Часто встречающиеся неисправности КОМ

Коробка отбора мощности, как и любой другой агрегат спецавтомобиля, будет работать долго и надежно лишь в том случае, если соблюдаются рекомендации по ее эксплуатации. В частности, при регулярном и своевременном проведении технического обслуживания

Для механизма КОМ это особенно важно, потому что его детали работают «на износ»

Критичным моментом также является правильная эксплуатация коробки. Включать данный узел надо согласно рекомендаций именно для этой модели (например, только при выжатом сцеплении и остановленной машине).

Важна и надежная фиксация устройства при установке, т.к., в противном случае, появится усиленная вибрация, что отрицательно сказывается на его работе.

Во время ремонта КОМ, рекомендуется исследовать ведомую шестерню на возможность ее дальнейшей эксплуатации

Если она в неудовлетворительном состоянии, а слесарь не обратит на это внимание, то данная небрежность станет причиной усиленного износа ведущей шестерни

Неисправности, которые время от времени случаются с КОМ, бывают разные. Некоторые можно определить самостоятельно и устранить, не гоняя машину в сервисный центр. К таким относятся:

• Повышенный шум. Возможная причина – неправильное зацепление шестеренок.
• Узел не включается. Пробивается струя воздуха. Надо проверить целостность диафрагмы в камере пневмоуправления.
• Механизм не выключается полностью. Возможно, сломалась возвратная пружина.
• На фланцах – подтекание рабочей жидкости. Загрязнился сапун либо износились уплотнения.

При большинстве других неполадок, надо обратиться к квалифицированным мастерам, в распоряжении которых имеется специальное оборудование для диагностики и ремонта.

Какие углы бывают?

Геометрия колесной базы предусматривает несколько углов, при помощи которых задаются оптимальные условия для езды. Среди них:

• Развал;
• Схождение;
• Кастер.

Развал это отношение расположения плоскости колеса к вертикальной оси. Существует три вида: отрицательный, положительный и нулевой. Если верхнее окончание колеса направлено внутрь, то это считается отрицательным развалом. Улучшает маневренность автомобиля в поворотах. Внутренняя часть покрышек изнашивается больше. Меньшее пятно соприкосновения способствует ухудшению управляемости при прямолинейном движении. Развал с положительным значением наоборот обеспечивает уверенное перемещение по прямой линии, но плохо влияет на маневрирование в поворотах. Сегодня заводскими настройками автомобилей, предназначенных преимущественно для городского передвижения, является отрицательный развал.

Виды развала колес

Схождение колес – угол по отношению плоскости колеса к продольной оси автомобиля. Если края шин «смотрят» друг на друга, то это положительный сход, наоборот – отрицательный. Данный параметр также влияет на поведение автомобиля, как и развал. Положительный показатель схождения предназначен для прямолинейного движения, отрицательный – для лучшего контроля в поворотах. Рекомендуемые параметры зависят от назначения автомобиля. При большом отрицательном показателе схода, при движении по прямой линии потребуется постоянное подруливание. Излишне положительное значение схождения сделает некомфортным прохождение затяжных поворотов.

Кастер является величиной отклонения ступицы вперед или назад относительно балки. Далеко не на каждом авто данный параметр можно регулировать. Положительная величина характеризуется наклоном стойки в сторону салона, а отрицательная – в противоположную. Большинство заводов использует положительный кастер, так как он снижает риск отклонения от траектории при отсутствии контроля руля.

Назначение коробки отбора мощности и принцип работы

Коробки передач, обычно встречающиеся в автомобилях класса 4 и более, и будут иметь положения для установки ВОМ. Как правило, имеется две апертуры, по одной на каждой стороне передачи, хотя у некоторых более мелких передач может быть только одна. Обсуждая расположение проемов, каждый ссылается на пассажирскую сторону грузовика как «правая», а со стороны водителя – как «левый». Многие популярные коробки передач имеют отверстие ВОМ внизу (смещение влево), а некоторые автоматические коробки передач имеют верхнюю апертуру.

Коробка отбора мощности может быть задействована с помощью троса, рычага, воздушного давления или гидравлики. Новейшая конструкция переключения ВОМ включает в себя небольшой электродвигатель и гидравлический насос в узле крышки переключения для обеспечения гидравлического усилия для включения ВОМ. Различные конфигурации выходного вала позволяют подключать карданный вал или присоединять гидравлические насосы непосредственно к ВОМ без промежуточного вала.

Основные неисправности раздаточных коробок и их причины

Раздаточная коробка является механическим устройством, которое, как и другие механизмы может иметь определённый срок службы, где в период эксплуатации возникают некоторые неисправности. Существует несколько факторов, которые влияют на продолжительность работоспособности РК.

1. Конструктивное исполнение.
2. Устройство полного привода.
3. Режим эксплуатации.
4. Техническое обслуживание в указанные сроки.

К часто встречающимся основным неисправностям можно отнести следующие.

• Стуки, гул, вой — последствия износа шестерней и подшипников.
• Сильная вибрация в раздаточной коробке. Может возникать особенно в движении вследствие износа подшипников.
• Подтекание или течь масла. Обычно из-за нарушения герметичности сальников или вследствие других нарушений герметичности стыков в корпусе.
• Сложность во включении или самопроизвольное отключение коробки — износ зубьев шестеренок или муфты, неправильная регулировка.
• Дефект шестерёнок, муфт, фиксаторов. Требуется ремонт, разборка коробки, замена изношенных частей.
• Растяжение цепи коробки в последствии износа.
• При движении возникают рывки, сбои при работе коробки изи сильного растяжения цепи.
• Перегрев или быстрый нагрев муфты с запахом гари масла, резины изи износа сервопривода, фрикционной муфты.
• Возникает неустойчивость работы при нагрузках, поворотах.
• Электронное управление не работает иза выход из строя электромагнита, нет цепи питания, нарушено крепление проводки.

Виды и свойства литых дисков

Все легкосплавные колесные диски можно разделить на две большие группы: литые и кованные.

Название «литой диск» говорит о том, что деталь изготавливается из сплавов легких металлов методом литья. Основным материалом для изготовления литых дисков является алюминий. Однако иногда встречаются колеса отлитые на основе магния.

Упрощенно, процесс изготовления можно представить так:

1. В металлоплавильной печи готовится плавка с набором металлов и добавок;
2. Затем расплавленная масса заливается в специальные формы;
3. После этого выполняется финишная механическая обработка отлитой заготовки;
4. На последнем этапе на поверхность диска наносится лакокрасочное покрытие для его защиты от коррозии.

Кованые диски производятся по другой технологии: заготовка металла из лёгкого сплава разогревается и подвергается обработке давлением в специальном прессе, то есть штамповке или ковке.

Для изготовления каждого вида кованного диска нужен свой отдельный штамп, что обходится достаточно дорого. Поэтому выбор моделей кованых легкосплавных дисков несколько беднее, чем у их литых аналогов.

Достоинства литых дисков

Самым очевидным преимуществом литых дисков является их привлекательный внешний вид. Машина, оснащенная “литьем” смотрится богаче и солиднее. Эта аксиома относится как к кованым моделям, так и к литым дискам.

Литые диски гораздо легче стальных штампованных аналогов сопоставимого размера. К примеру, вес 13-дюймового колесного диска варьируется в следующих пределах:

• стальная штамповка – 8 кг,
• легкосплавный диск – 6 кг,
• кованый диск – 5 кг.

При использовании литых дисков снижается нагрузка на подвеску, уменьшается момент инерции при замедлении, улучшается динамика разгона, а колесо быстрее возвращается в первоначальное положение при езде по выбоинам.

Недостатки литых дисков

Среди главных недостатков литых дисков следует отметить их хрупкость. При сильном ударе диск не деформируется, а трескается или образуются сколы. Большинство таких повреждений не поддаются ремонту.

Кованые диски наиболее прочные, однако, при сильном ударе в область колеса вся мощь обрушивается на детали подвески, выводя их из строя. Так что ремонт подвески, рулевого механизма и приводных валов, в итоге может обойтись дороже, чем замена колесного диска.

Неприятным моментом при езде на всех видах “литья” может стать нарушение балансировки колес. Происходит это чаще всего по двум причинам:

1. Так как балансировочные грузики приклеиваются к внутренней поверхности диска, то они довольно часто отклеиваются.
2. При езде по бездорожью и грязи в лучах модных легкосплавных дисков застревает липкая дорожная масса. Даже при высыхании она не отстает от поверхности диска, нарушая балансировку колеса.

Основной рекомендацией по эксплуатации литых дисков будет бережная езда по разбитой дороге, особенно на низкопрофильной резине

Также требуется проявлять внимательность и осторожность при парковке вблизи бордюров и ребристых столбиков. Литые диски предназначены для хороших машин и отличных дорог

Порядок работы КОМ

Принципиально КОМ похожа на КПП, только намного проще. В ней стоит ведущий вал, с жестко зафиксированной шестеренкой. При включении, она входит в зацепление с ведомой шестерней, посаженной на другой вал (фактически – ВОМ), передающий момент вращения на рабочее оборудование.

Если коробка управляется механическим способом, то шток перемещается с помощью рычага. При наличии пневмоэлектрической системы, в узле должна быть камера, куда подается воздух под давлением. Последний воздействует на диафрагму, соединенную с пружиной, после чего она сжимается, передвигая шток с включающей вилкой. Шестерни входят в зацепление. После стравливания воздуха, пружина распрямляется, шток движется в обратном направлении, шестерни разъединяются.

КОМ способна «забрать» до 40% мощности мотора. Большинство моделей включаются в то время, когда машина неподвижна. Хотя, есть и такие (например, на коммунальной технике), которые работают и при движении агрегата.

Зависимые коробки

Здесь речь идёт о зависимости от сцепления. Подобные устройства обычно располагаются на транспортных средствах, оснащённых механическими коробками передач. Такие системы актуально применять в случае, когда навесное дополнительное оборудование не нужно включать на ходу, то есть во время движения транспортного средства.

Зависимые коробки обладают несколькими основными преимуществами:

• они имеют небольшой вес, что упрощает работу с ними при ремонте и обслуживании;
• сам ремонт не вызывает никаких сложностей при наличии определённого уровня знаний;
• если коробка находится в выключенном состоянии, такие КОМ дополнительно не нагружают двигатель;
• конструкция достаточно простая и надёжная;
• они обладают длительным сроком службы;
• требования в плане технического обслуживания минимальные;
• высокий уровень безопасности, поскольку коробка отбора не может самопроизвольно включиться в работу на ходу.

Монтируются зависимые коробки предельно просто. Для этого предусмотрено специально отведённое место. Предварительно демонтируется лючок. Если расположение будет верхним, дополнительно в схеме используется насос.

С демонтажными работами также всё просто. В случае снятия на работу основной КПП это никак не повлияет.
