Коробка передач ЗФ (ZF): механические и автоматические трансмиссии

Назначение и устройство КПП на КАМАЗ

Коробка переключения передач — необходимый для автомобиля агрегат, с помощью которого осуществляется изменение крутящего момента двигателя и передачи его на ведущие мосты. КПП на КАМАЗе позволяет в достаточно широких пределах регулировать скоростные и тяговые характеристики автомобиля и использовать двигатель с наибольшей эффективностью.

Устройство коробок, используемых на автомобилях КАМАЗ, не слишком отличается от аналогичных агрегатов других грузовых автомобилей, хотя и имеют свои конструктивные особенности.

Устройство наиболее распространенных (модели 14 и 15) сводится к следующему. В общем картере установлены ведущий, ведомый и промежуточный валы с шестернями и синхронизаторами. Шестерни задней передачи выполнены в виде отдельного блока. Также в виде отдельного блока, установленного в верхней части коробки, выполнен механизм переключения скоростей передач.

Коробки передач, используемые на автомобилях КАМАЗ, отличаются простой конструкцией, высокой надежностью и эффективностью. При грамотном уходе и нормальной эксплуатации КПП на КАМАЗе может служить многие годы, не доставляя проблем.

Устройство и принцип работы

Каждая разновидность коробки передач ZF на КамАЗ имеет свое устройство. Так, 6-ступенчатые модели ZF 6S — механические, имеют синхронизаторы на 1, 2, 3, 4, 5 и 6 передачах.

КПП ZF 9S1310 включает:

  • 4-ступенчатый редуктор с пониженной скоростью и обратным ходом с кулачковыми муфтами;
  • планетарный демультипликатор, удваивающий количество передач.

В результате образуются 9 скоростей для езды передним ходом и 1 — задним. 4-ступенчатая часть характеризуется механическим переключением и имеет сервошифт. Схема переключения передач — «двойное Н» или «каскадное Н».

Демультипликатор имеет клапан и пневмоцилиндр двойного действия и обеспечивает:

  • при «двойном Н» — автопереключение при перемещении из ряда 3/4 в 5/6 и наоборот;
  • при «каскадном Н» — преселекторное переключение на рычаге переключения передач.

В коробках передач ЗФ Ecomid шестерни приводятся в действие синхронизаторами, процесс осуществляется такими способами:

  • без двойного выключения сцепления при установке с низших на высшие скорости;
  • без участия акселератора и выключения сцепления при переходе с высших на низшие передачи.

КПП ZF 16 была создана для тяжелых грузовиков, ведь чем больше дифференциация ступеней, тем меньше нагрузки оказывается на двигатель, автомобиль быстрее разгоняется. Конструкция коробки передач зф 16 с 151 предполагает наличие синхронизатора, что намного упрощает процесс переключения передач, продлевает срок работы двигателя, сцепления и самой КПП.

16-скоростная модель КПП ZF 16S151 состоит из:

  • редуктора;
  • демультипликатора;
  • переднего делителя.

Редуктор представляет собой синхронизированный узел с 4 передачами, имеющий переключающие валы заднего или переднего моста, сервоустройство Servoshift. Включение задней скорости обеспечивается зубчатой муфтой, установка передач — по схеме «двойное Н» или «налагающееся Н».

Демультипликатор переключает скорости в 2 режимах:

  • при переходе между 3/4 и 5/6 и наоборот, осуществляемом по схеме «двойное Н»;
  • с помощью преселектора по схеме «налагающееся Н».

Сервошифт — пневмомеханический орган управления с главным цилиндром.

Для осуществления переключения необходимо пневмоусиление. КПП может быть укомплектована коробкой отбора мощности и гидродинамическим тормозом-замедлителем. При большем количестве скоростей уменьшается нагрузка, перемещение транспорта по дороге становится ровнее, на 15% понижается расход топлива.

Технические характеристики

Камазовским агрегатам ZF 9S1310 ТО присущи такие характеристики:

  1. Максимальный входной крутящий момент — 1300 Н*м.
  2. Передаточные отношения:
    • для хода вперед — 9,48-0,75;
    • заднего хода — 8,97.
  3. Тип тахометра — электронный, z=8.
  4. Вес — 190 кг.
  5. Угол наклона КПП — до 3°.
  6. Максимальное давление воздуха — 10 бар.

Эксплуатационные параметры КПП на КамАЗ ZF 16:

  1. Входной крутящий момент — 1850 Н*м.
  2. Передаточные числа:
    • для движения вперед — 16,41-1,00;
    • движения назад — 15,36-12,92.
  3. Тип спидометра — электронный, z=6.
  4. Конструкционный вес — 289 кг.
  5. Наклон КПП — 0-3°.
  6. Нормированное воздушное давление — 6,2-10 бар.

ТТХ коробки передач ZF 6S 700:

  • Вес – 100 кг (без учета масла)
  • Высота – 79 см
  • Длина – 96 см
  • Ширина – 150 см
  • Входной крутящий момент (макс.) – 700 Н*м
  • Передаточные числа: 1-0,6/ 2-3,32/ 3-2,07/ 4-1,40/ 5-1,00/ 6-0,79/ R-5,58

Такая МКПП используется в автомобилях КАМАЗ 4308, 43253. Более детальные характеристики, такие как объем масла и его тип, можно найти в руководстве по эксплуатации, идущим в комплекте с коробкой передач.

Типичные поломки

Для коробок передач ZF характерны следующие неисправности:

  1. Сложности с переключением скоростей в трансмиссии. Причины проблемы могут заключаться в неполной деактивации сцепления. Для устранения неисправности потребуется выполнить регулировку механизма. Если система сцепления работает со сбоями, износился один из валов, то потребуется ремонт устройства. Для восстановления агрегата рекомендуется использовать только оригинальные и качественные запчасти для КПП ZF, поскольку при применении подделок есть вероятность быстрого износа и выхода из строя детали.
  2. Передачи выключаются в делителе самостоятельно. Причину неисправности следует искать в нарушении регулировки хода рычага данного механизма. Для устранения следует произвести корректировку.
  3. Передачи на агрегате не отключаются либо деактивируются самостоятельно во время движения транспортного средства. Неисправность может быть следствием нарушения регулировки дистанционного приводного устройства либо ослабления фиксаторов рычагов тяг приводного механизма. Пользователю необходимо произвести настройку либо подтянуть крепления.
  4. Скорости в делителе не активируются. Проблему следует искать в нарушении положения регулировочного винта. Он расположен на педали сцепления. Нужно выполнить регулировку этого элемента, опираясь на рекомендации, описанные производителем транспортного средства в сервисном мануале.

Также при диагностике необходимо обратить внимание на наличие масляных подтеков и следов смазывающей жидкости под автомобилем. При их появлении проверяют целостность корпуса коробки передач, уплотнителей и сальников

Обслуживание и ремонт

КамАЗы с автоматическими и механическими коробками ZF должны проходить техническое обслуживание (ТО) в условиях автосервиса, иначе возможны проблемы с гарантией. ТО заключается в замене масла. Периодичность зависит от типа КПП и условий эксплуатации машины. Чаще всего замена ГСМ производится через 45-90 тыс. км пробега, при особо сложных условиях эксплуатации — не реже 1 тыс. рабочих часов.

Что необходимо для продления срока эксплуатации КПП

Для того, чтобы избежать поломки, необходимо следовать рекомендациям по эксплуатации, данным производителем.

Необходимо правильно переключать передачи, в соответствии со схемами (двойная или каскадная Н).

Также важно регулярно проверять уровень трансмиссионного масла, менять его каждые 30 тыс. км пробега. О том, какое масло необходимо для конкретной модели КПП, производители всегда сообщают

О том, какое масло необходимо для конкретной модели КПП, производители всегда сообщают.

Зимой очень важно прогреть коробку передач, иначе загустевшее масло не сможет достаточно хорошо смазать детали, что приведет к их преждевременному износу. Начинать движение всегда нужно на 1 передаче, переключение должно осуществляться при выключенном сцеплении. Начинать движение всегда нужно на 1 передаче, переключение должно осуществляться при выключенном сцеплении

Начинать движение всегда нужно на 1 передаче, переключение должно осуществляться при выключенном сцеплении.

Также важно своевременное ТО, во время которого проверяются и при необходимости регулируются все элементы трансмиссии

Контроль уровня

Заправочные объемы указаны на заводской табличке, расположенной сбоку КПП. Перед заполнением емкости сливают отработку, заливают трансмиссионную жидкость через отверстие. Проверка уровня масла осуществляется так: уровень считается правильным при достижении нижней кромки контрольного отверстия или при вытекании материала из него.

Какое масло выбрать

В коробки ZF 9S1310 ТО и ZF 16S151 подходит масло, соответствующее перечню смазочных материалов TE-ML 02. Его можно узнать во всех пунктах ТО компании. Производитель рекомендует использовать масло для трансмиссии ZF-Ecofluid M.

Объем масла в коробке ZF 9 составляет 9 л, на КамАЗ ZF 16 для стандартного монтажа — 11 л, при замене — 8 л.

Неисправности и их устранение

Если включение передач затруднено, причина — неполное выключение сцепления. В данном случае его регулируют и проверяют клапан, к которому подключается делитель. Клапан подключения должен быть всегда чистым и не закрываться. При неправильной настройке устройства возможно разрушение синхронизатора.

При попадании ржавчины, конденсата и других загрязнений из системы ресивера в клапаны и цилиндры КПП самостоятельно отключается. Устанавливают заблаговременно отвод конденсата из пневмоочистителя с водоотделителем, если он отсутствует. Слив выполняют 1 раз в неделю, зимой каждый день.

При самопроизвольном выключении передач в делителе регулируется ход рычага механизма.

К характерным поломкам КПП ZF относится самопроизвольное выключение демультипликатора, посторонние шумы при его включении. Проблема может возникнуть из-за неправильной эксплуатации: переключение передач на S при скорости выше допустимой выходит из строя синхронизатор или его отдельные детали.

Коды ошибок АКПП ZF

Коробка передач-автомат ZF AS-Tronic может сообщать о возникших неисправностях. Для того, чтобы устранить неполадку, достаточно сопоставить код с возможной причиной поломки.

Некоторые коды ошибок SPN:

  • 2 – возникло короткое замыкание в переднем делителе (клапан Y2)
  • 10 – отсутствует давление воздуха на главный клапан
  • 13 – короткое замыкание в цепи подключения КОМ
  • 21 – произошло быстрое замыкание сцепления
  • 27 – нет сигнала в шину CAN
  • 35 – неисправность выхода клапана Y3 (передний делитель)
  • 63 – неполадка при отключении КОМ

Техническое обслуживание и ремонт

Регулярно производите техническое обслуживание КПП от ZF на своем автомобиле Камаз. Это повысит ресурс ее использования и сведет к минимуму возможные неисправности в период эксплуатации.

Ремонт КПП ZF рекомендуется производить только в сертифицированных сервисных центрах или у опытных мастеров, которые разобрали и собрали не одну такой коробку передач.

Список сертифицированных центров ZF Friedrichshafen AG

№ п/п

Наименование организации

Адрес

Телефон/Факс

1.

ООО «СИБМАП»

1 ул. Байкальская, 277А,

г. Иркутск, Россия

8-3952-560730/

8-3952-142117

2.

ООО «АвтомагистральСервис»

Стройбаза, база 4Б,

г. Набережные Челны, Россия

8-8552-443050

8-8552-443050

3.

ООО «ZF Сервис Сибирь»

Новосибирская область, пос. Красный Восток, ул. Советская, 62А, Россия

8-383-3350505,

8-383-3350506/

8-383-3350507

4.

ООО «СКИВ

Мастер Сервис»

Челябинская область, г. Миасс, ул. 60 лет Октября, 19, Россия

8-3513-562522/

8-3513-561488

5.

ООО «М 4»

ул. Промышленная, 2, г. Аксай, Ростовская область, Россия

8-863-2292777,

8-863-2268860/

8-863-2468689

6.

ООО «ВолгаСкан-

Центр»

ул. Пушкина, 67

г. Волжский, Волгоградская область, Россия

8-8443-297184/

8-8443-298951

7.

Торговый дом «Литер – НН»

Ореховская ул., 80, 603069,

Н. Новгород, Россия

8-8312-949174/

8-8312-564341

8.

ООО «Трак Сервис 36»

ул. Василия Петушкова, 3, 125373, Москва, Россия

8-495-5140569/

8-495-4906208

9.

ЦФ – Сервис на Мосгортрансе

ул. Матросская тишина, 1517, Москва, Россия

8-495-2680045

10.

ООО

«ЦФ Руссия»

ул. Стрельбищенская, 1А,

С.-Петербург, Россия

8-812-4499203

11.

Автодом Энергия ГмбХ

ул. Тимирязева, 68, Минск Республика Беларусь

+375-17-2268035/

+375-17-2268024

12.

ТОО «СВС-Транс»

ул. Майлина, 85, Алматы, Казахстан

007-3272-579273

007-3272-505868

13.

Трак Центр Лтд.

ул. Чапаева, 1, Гостомель, Киевская область, Украина

+380-44-9795056/

+380-44-9795043

Замена масла

Масло следует заливать только то, которое рекомендовано заводом изготовителем (спецификация ZF TE-ML 01). При первичном заполнении коробки передач требуется 11 л. масла, при очередной смене 8 л. Максимальный интервал замены масла составляет 90 тыс.км. пробега, минимальный – ежегодно. Если автомобиль Камаз с коробкой ZF эксплуатируется на строительных площадках или в тяжелых погодных условиях, то замену масла рекомендуется производить через 45 тыс. км. пробега или через 1000 моточасов работ двигателя.

Периодичность замены масла

  • Тяжелые условия эксплуатации:
    • 02A – 1 год или 60 000 км.
    • 02B, 02C, 02H – 1 год или 120 000 км.
    • 02D, 02E, 02L – 2 года или 240 000 км.
  • Магистральные перевозки:
    • 02A – 1 год или 90 000 км
    • 02B, 02C, 02H – 1 год или 160 000 км.
    • 02D, 02E, 02L – 2 года или 300 000 км.

Замену масла в КПП следует производить при горячем двигателе. Открутите сливную пробку и слейте отработанное масло. Очистите магнитом сливное отверстие и сливную пробку от металлической стружки. Замените прокладку и закрутите пробки с моментом 60 Нм. Залейте масло через маслозаливное отверстие до тех пор, пока уровень его не достигнет нижнего края отверстия или будет уже выливаться из него.

Не допускайте низкого уровня масла в КПП. Это может привести к серьезным повреждениям коробки. Для проверки уровня масла поставьте автомобиль на горизонтальную площадку и дайте маслу остыть до температуры ниже 40 С.

Проверка сцепления

Для того, чтобы синхронизаторы в коробке работали долго, должно безупречно работать и сцепление. Для его проверки сделайте следующее:

  • На холостых оборотах выжмите сцепление.
  • Не позднее чем через 20 секунд медленно и аккуратно включите заднюю передачу.

Если при этом будет слышен скрежет, то сцепление нужно регулировать или полностью проверить его работоспособность.

Вентиляция КПП

Т.к. при движении автомобиля в коробке передач происходит нагрев масла, то внутри образуется повышенное давление. Для сброса излишнего давления вверху корпуса коробки есть специальный сапун. Периодически проверяйте его чистоту.

Заводская табличка

Заводская табличка расположена в верхней части корпуса коробки передач. Обычно от туда вам потребуется только три позиции:

  1. Номер КПП по спецификации.
  2. Тип КПП.
  3. Серийный номер КПП.

Возможные поломки и руководство по ремонту

КПП ZF 9s1310 может встречаться на КамАЗ-65115, который отличают высокие показатели надежности. Коробка позволяет повысить ходовые характеристики транспортного средства. Благодаря ей, значительно увеличивается эффективность использования мощности мотора. Надежностью отличается пневматический привод демультипликатора. Помимо КамАЗ 65115, данный тип КПП может устанавливаться на моделях 65116, 53605. Какие могут возникнуть неполадки с коробкой ZF?

Одна из проблем с КПП ZF – трудность смены передач. Устранить данное проявление представляется возможным путем регулировки клапана, к которому подключен делитель. В противном случае может возникнуть поломка синхронизатора. На клапане не должно отмечаться никаких загрязнений.

При поломке синхронизатора делителя КПП отмечается затрудненное включение передач. Необходимо проверить состояние первичного и вторичного вала, относящихся к ним механизмов. Специально для этого требуется переборка коробки. Данную процедуру стоит доверить профессионалам. Обнаруженные изношенные запчасти подлежат замене.

В проверке коробка нуждается, если стали появляться посторонние звуки, шумы. Как правило, это связано с износом установленных в ней запчастей. Поломка подшипников, шестерен возникает после длительной эксплуатации транспортного средства. После того как была осуществлена разборка коробки, требуется подвергнуть ее составляющие элементы очистке. Сапун не должен иметь загрязнений.

Помимо естественного износа частей КПП, поломка составляющих элементов трансмиссии возникает в результате механических повреждений, может выйти из строя демультипликатор, делитель. При ремонте с данным типом коробки следует применять оригинальные запчасти. Количество затраченного времени на выявление и устранение неполадки в коробке находится в зависимости от характера присутствующей неисправности.

Приводит к преждевременным поломкам недостаточное количество трансмиссионного масла. Несвоевременно замененная жидкость в КПП в скором времени приведет к дорогостоящему капитальному ремонту.

Когда вес имеет значение

В семейство самых больших механических КПП ZF Ecosplit входят две модели – 12- и 16-ступенчатая. Первая предназначена для эффективной передачи крутящего момента в диапазоне 1200…2250 Н·м, а более мощная вторая передает до 2750 Н·м. Они выпускаются в версиях direct drive (DD) или overdrive (OD). За 25 лет выпуска коробок этой серии ими оснащено более 1 млн грузовых автомобилей. Шестнадцатискоростные КПП ZF выпускаются четырех типов: 16S151, 16S181, 16S221, 16S251. Коробка передач ZF Ecosplit состоит из 4-скоростного редуктора, делителя передач, установленного спереди, и планетарного демультипликатора, установленного сзади, который служит для удвоения числа передач для движения вперед с 4 до 8. Делитель передач еще раз удваивает эти 8 передач. Он имеет две передачи (низшую и высшую), используя пары шестерен постоянного зацепления – одну или две. Таким образом, коробка всего имеет 16 передач вперед с небольшой разницей передаточных отношений между соседними передачами и 2 – назад. Небольшая разница передаточных отношений соседних пар коробки Ecosplit позволяет выбрать оптимальный режим движения в экономичном диапазоне числа оборотов двигателя. Кроме того, это облегчает управление КП и снижает уровень шума.

При схеме переключения «два Н» каждая из 8 передач для движения вперед и задний ход имеет свое собственное положение, изображенное на схеме. Нейтральные положения на линиях 3…4-й и 5…6-й передач.

Передачи делителя (B или Н) предварительно выбираются переключателем, кран срабатывает при выжимании сцепления. Разные усилия сопротивления пружин позволяют водителю хорошо чувствовать процесс переключения.

Коробки передач Ecosplit третьего поколения отличаются универсальностью применения и совместимостью с большим числом дополнительных агрегатов. Их можно, например, совместить с гидромуфтами WSK 400 или 440 и со встроенным вторичным замедлителем. КПП ZF Ecosplit могут поставляться со встроенными системами замедления Interder-2. Коробки этого семейства, наиболее полно отвечающие условиям эксплуатации грузовых автомобилей отечественного производства, применяются на автомобилях Минского автомобильного и Минского колесных тягачей заводов, «Яровитах», КамаАЗах, УралАЗах.

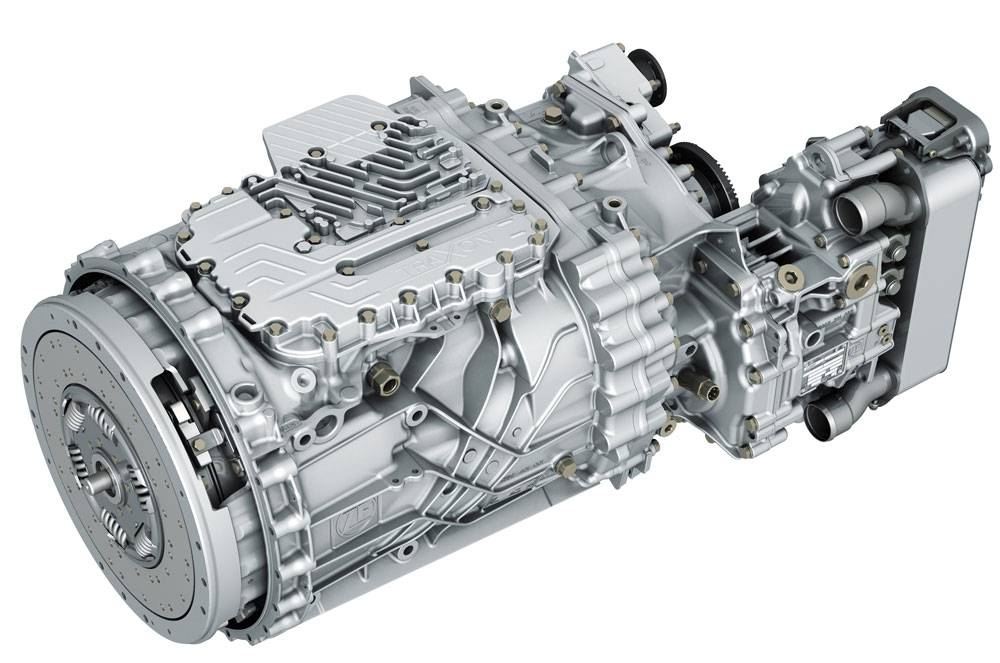

Разрабатывая автоматические КП (АКП) для тяжелых грузовых автомобилей, компания ZF спроектировала агрегаты, совмещающие отработанную технологию производства трансмиссий и современные электронные средства управления. Семейство автоматических коробок передач для автомобилей полной массой более 16 т называется AS-Tronic. Их конструкция позволяет водителю в любой момент перейти с автоматического режима работы трансмиссии на ручной и обратно.

В семейство входят два типа КПП ZF – 12-ступенчатая 12 AS 2301 и 16-ступенчатая 16 AS 2601. Первая комплектуется с силовыми агрегатами мощностью до 450 л.с. и крутящим моментом до 2300 Н·м. Вторая позволяет передавать момент до 2600 Н·м и мощность до 550 л.с. Конструктивно обе коробки выполнены по схеме с двумя промежуточными валами, встроенным делителем и планетарным демультипликатором.

Электронный блок управления КП постоянно связан с системами EDC, ABS, ASR через шину управления CAN.

В зависимости от замысла конструктора и дизайнера управление трансмиссией может осуществляться либо обычным рычагом, комбинацией рычага и переключателя режимов или рычагом, установленным на рулевой колонке. Оно включает комплекс самодиагностики с отображением состояния трансмиссии и выбранной передачи на информационном дисплее.

Коробки можно комплектовать валами отбора мощности с приводом от сцепления или выходного вала КП. Их также можно дополнять интардером, развивающим тормозную мощность до 500 кВт. В интардере нет вспомогательного контура циркуляции охлаждающей жидкости, а для охлаждения гидравлической жидкости используется встроенный теплообменник.

Включение коробки отбора мощности

Приводимые от сцепления коробки отбора мощности

Эксплуатация при остановке и движении транспортного средства

Включение / Выключение

  • Коробка отбора мощности может включаться или выключаться только при выжатом сцеплении!
  • Выключение сцепления должно происходить при холостом ходе двигателя.
  • Коробку отбора мощности включать только тогда, когда остановился промежуточный вал. Не остановившийся промежуточный вал ведет к треску при включении коробки отбора мощности.

УКАЗАНИЕ Времена остановки различаются в зависимости от рабочего состояния, и могут укорачиваться коротким синхронизированием, преимущественно 1-й передачей.

  • Включить или соответственно выключить коробкуотбора мощности. Треск при включении коробки отборамощности недопустим. При необходимости увеличить время ожидания довключения, или соответственно проверить сцепление наразъединение (см. раздел 4.6).
  • Медленно включить сцепление и выйти на рабочуючастоту вращения.

ОСТОРОЖНО

  • При работе коробки отбора мощности переключение передач недопустимо.
  • При длительной остановке транспортного средства (например, на ночь) коробка отбора мощности должна отключаться.

Блокирование передачи (опция)

Блокирование передач требуется, если

  • транспортное средство ни в коем случае не должно двигаться при включенной коробке отбора мощности.
  • во время движения должно предотвращаться включение коробки отбора мощности.

Таблица: неисправности коробки передач КамАЗ

НеисправностьПричинаКак устранить
Затрудненное включение всех передач, передача заднего хода и первая передача включается со скрежетомНеполное выключение сцепления (сцепление ведет)Отрегулировать свободный ход агрегатов привода сцепления
Включение передач с ударом и скрежетомИзнос конусных колец синхронизаторов или блокирующих фасок пальцев и кареткиЗаменить синхронизаторы
Большое усилие на рычаге переключения передачЗагрязнение опор тяг дистанционного управления. Отсутствие или загустевание смазки.Промыть опоры и заполнить их свежей смазкой 185
Включение передач с ударом и скрежетом в делителеИзнос конусных колец синхронизаторов или блокирующих фасок пальцев и каретки. Повышенное давление в пневмосистеме управления делителем. Разрыв мембраны редукционного клапана. Износ сухарей вилки переключения передач делителя.Заменить синхронизаторы. Отрегулировать редукционный клапан или разобрать и промыть. Заменить мембрану. Отрегулировать зазор между кареткой и сухарем вилки переключения передач.
Самовыключение передач на ходуНеполное включение передач из-за неисправности механизма переключения, износ вкладышей вилок или ослабления крепления вилок и рычагов.Устранить неисправности, заменить изношенные детали.
Передачи не включаютсяРазрушение подшипников шестерен ведомого вала. Износ или поломка деталей дистанционного привода управления коробкой. Поломка пальцев или фиксаторов синхронизаторов.Заменить неисправные детали. Отрегулировать привод или заменить изношенные детали. Заменить синхронизаторы.
Не включаются передачи делителяЗаедание поршней воздухораспределителя. Разрегулировано положение упора клапана включения. Поломка упора клапана. Засорение пневмосистемы управления делителем. Обрыв троса крана управления делителем.Разобрать, промыть и смазать смазкой 158 детали воздухораспределителя. Отрегулируйте положение упора клапана. Заменить упор. Промыть и продуть дроссель, воздухопроводы и клапаны. Заменить трос.
Повышенный уровень шума при работе коробки передачИзнос или поломка зубьев шестерен. Разрушение подшипников.Заменить неисправные детали.
Течь масла из коробки передачИзнос манжет или потеря ими эластичности. Повышенное давление в картере коробки. Нарушение герметичности по уплотняющим поверхностям.Заменить манжеты. Промыть сапун. Подтянуть крепежные детали, заменить прокладки.

Коды ошибок АКПП ZF

Коробка передач-автомат ZF AS-Tronic может сообщать о возникших неисправностях. Для того, чтобы устранить неполадку, достаточно сопоставить код с возможной причиной поломки.

Некоторые коды ошибок SPN:

  • 2 – возникло короткое замыкание в переднем делителе (клапан Y2)
  • 10 – отсутствует давление воздуха на главный клапан
  • 13 – короткое замыкание в цепи подключения КОМ
  • 21 – произошло быстрое замыкание сцепления
  • 27 – нет сигнала в шину CAN
  • 35 – неисправность выхода клапана Y3 (передний делитель)
  • 63 – неполадка при отключении КОМ

Переключение КПП ZF на автомобилях Камаз

Схема переключения КПП ZF Ecomid и Ecosplit на грузовых автомобилях КАМАЗ это так называемая «двойная Н». Т.е. есть пониженный (S) и повышенный (L) диапазон передач. В каждом диапазоне по четыре базовых передачи, которые расширяются за счет делителя и демультипликатора. Возвращение рычага в «нейтраль» после выключения передачи происходит автоматически за счет того, что рычаг прижимается в нейтральное положение пружинными фиксаторами. Демультипликатор из L диапазона (ряд 3/4) в S (ряд 5/6) и обратно, так же переключается автоматически по средствам подачи воздуха под давлением в рабочий цилиндр. Включить новую передачу можно только после того как будет завершен процесс предыдущего переключения. Задний ход и пониженная передача (С) доступна только в пониженном (S) диапазоне демультипликатора. Включение этих передач идет через небольшое усилие, т.к. там установлена предохранительная пружина, которая исключает возможность случайного выбора одной из этих передач.

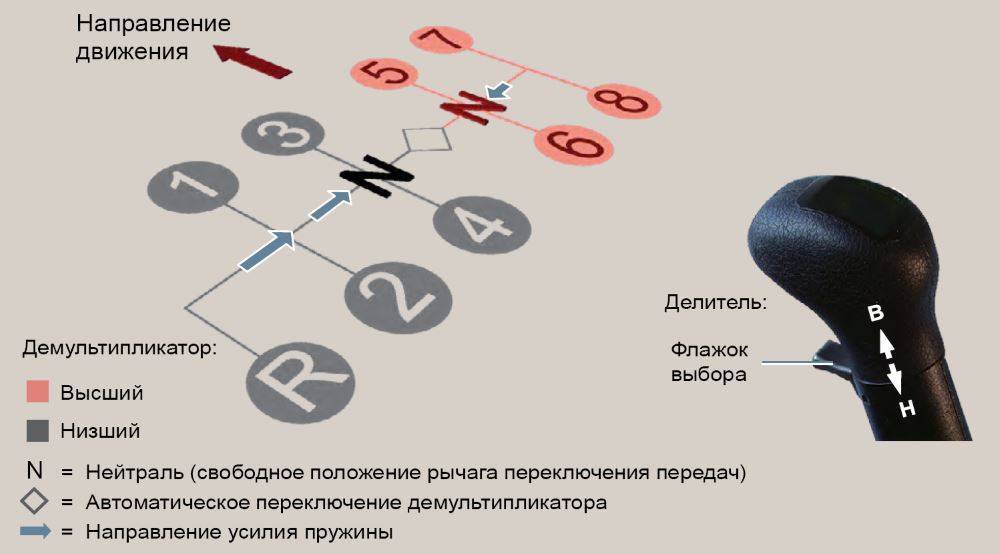

Переключение передач на ZF Ecomid

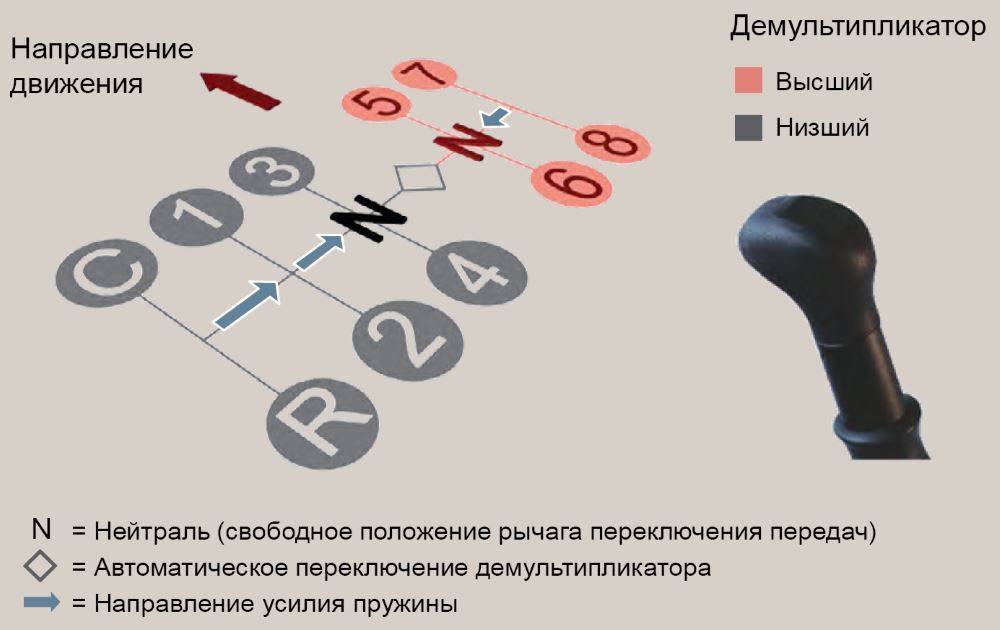

Переключение передач на ZF Ecosplit

Рекомендации по переключению передач

  • Рычаг КПП следует перемещать плавно, без рывков и лишних усилий с разжатой рукой.
  • Когда включаете передачу, удерживайте рычаг, пока синхронизатор выполнит переключение.
  • Для того, чтобы переключиться с дорожки 3-4 на 5-6 и наоборот, нужно сделать короткий толчок в нужную сторону и потом плавно включить нужную передачу.
  • Если автомобиль замедляется, передачи переключать в обратном порядке рекомендуется последовательно или максимум через две ступени.
  • Двигаться автомобиль должен всегда при включенной передаче. Особенно это касается движения накатом на спуске.
  • При переключении с высшего диапазона на низший скорость должна быть меньше 30 км/ч.
  • Заднюю передачу включать только на стоящем автомобиле.

КПП КАМАЗ 14. Купить коробку передач КАМАЗ 4310 без делителя

На старых моделях грузовиков Камского Автомобильного Завода применялась коробка передач КамАЗ 5320 без делителя. Она оснащена пятью ступенями переднего и одной ступенью заднего хода. Коробка передач КамАЗ КПП 14 не имеет повышенных и пониженных ступеней, поскольку в её комплектации ещё не применялся делитель. КПП КамАЗ 14 может быть модифицирована установкой делителя. В таком случае, она соответствует определению 15-й модели.

Этот агрегат широко использовался на ранних выпусках КамАЗов. Устанавливалась 14-я коробка передач на КамАЗ 4310, 5320 и их модификации. Грузовики Урал 4320 тоже оснащались адаптированным вариантом этого механизма. Пятиступенчатая коробка передач КамАЗ 14 подходит для работы на одиночных машинах: самосвалах, бортовых. Для тягачей и автопоездов она не соответствует требуемым параметрам.

Устройство коробки передач КамАЗ 4310 сходно с аналогичными узлами других марок авто. Корпусом, внутри которого находятся подвижные детали, служит чугунный картер. Ведущий вал задним концом расположен внутри картера, передний его конец через подшипник соединён с коленчатым валом. Промежуточный и ведомый валы закреплены через подшипники внутри картера. На валах находятся шестерни передач и синхронизаторы скорости вращения. Узел заднего хода выполнен отдельным блоком. Фото КПП КАМАЗ без делителя вы можете найти в нас в галерее.

Характеристики КПП КамАЗ 4310, передаточные числа:1. для первой передачи – 7,62;2. второй – 4,03;3. третьей – 2,50:4. четвёртой – 1,53;5. пятой – 1,0;6. и для заднего хода – 7,38.

Числа приведены для модели 14, в модификациях механизма 141, 142 и 144 значения передаточных чисел отличаются. В частности на автомобилях Урал прямая передача четвёртая, а пятая – скоростная. Коробка передач КамАЗ 4310 снабжена пятой прямой скоростью.

При включении одной из скоростей, водитель перемещением рычага сдвигает муфту, которая сцепляется с венцом шестерни. Обороты двигателя проходят путь от ведущего вала и шестерни на нём, на промежуточный вал. От его шестерней, крутящий момент передаётся на сцеплённую с муфтой шестерню и муфту, вращающую ведущий вал.

В устройство КПП КамАЗ 4310 входит и замковый механизм, предотвращающий одновременное включение нескольких передач. Также предусмотрен предохранитель, препятствующий случайному включению задней или первой скорости.

Купить коробку передач КамАЗ 14

Система переключения скоростей состоит из подвижных взаимодействующих частей, которые изнашиваются в процессе длительной эксплуатации, поэтому приходится купить коробку передач КамАЗ 14. Поскольку цена на КПП КамАЗ 4310 достаточно высока, то их продажа – достаточно выгодный бизнес. Этим пользуются нечистые на руку люди, желающие побольше заработать без серьёзных вложений. У таких поставщиков можно купить КПП 14 КамАЗ, изготовленные не по стандартам и без соблюдения технологического процесса производства.

Детали для автомобилей в нашей фирме имеют сертификаты соответствия и все необходимые документы. Продажа КПП и коробок передач на КамАЗ – одно из наших приоритетных направлений, поэтому мы сотрудничаем с заводом – изготовителем, и осуществляем прямые поставки оттуда. Благодаря оптовым закупкам и прямым поставкам, цена на коробку передач КамАЗ 4310 в нашем магазине ниже средней на рынке.

Мы предоставляем гарантию на все реализованные запасные части. Специалисты-консультанты помогут Вам определиться с нужной модификацией, подходящей для Вашей машины. Мы гарантируем быструю доставку покупки в указанное место. Доставка в отдельные города осуществляется бесплатно.

КПП или коробка переключения передач КАМАЗЧто это такое. Из чего сделана и какие функции выполняет. Основные модели и виды. В этом материале вы узнаете принцип работы и важные подробности об этом агрегате.

Коробка передач КАМАЗ по очень низким ценамКакие предложения можно найти в объявлениях. Вопросы по гарантии при покупке агрегатов с рук. Почему к покупки КПП нужно отнестись внимательно.

Коробки передач

Коробки передач — самый востребованный товар, ведь история компании началась с их выпуска. Сегодня эти изделия производятся в разных уголках мира и устанавливаются на десятках станков разных марок. Ниже мы рассмотрим наиболее интересные варианты.

Механические

Компания выпускает несколько вариантов МКПП, относящихся к разным сериям. Рассмотрим основные варианты:

  1. Эколит — Даф, Фотон, Хюндай, Ман, Рено, Вольво и Камаз.
  2. Экоплит — Даф, Фотон, Ивеко, Человек и Камаз.
  3. Экомид — Iveco, Man, Камаз, Renault, Volvo и другие.
  4. Transmatic — Man, Scania и Iveco.

Ряд коробок передач производится в России. К наиболее популярным вариантам относятся:

  1. Ecomid 9S 1310 TO — 9-ступенчатая «механика», устанавливаемая на грузовые автомобили средней грузоподъемности до 16 тонн. Чаще всего устанавливается на модели Камаз 65115 и 65116.
  2. Ecosplit 16S 1820 TO — 16-ступенчатая «механика», предназначенная для использования на грузовиках, способных перевозить грузы до 40 тонн. Активно устанавливается на грузовики Камаз и Мазах.

Не меньшим спросом пользуются и другие типы пунктов пропуска. Например, 9S 109 (16-ступенчатая), 16S 151 и 9S 1310 (последняя версия). Завод Man получает 16S 2520 с 16 ступенями или 16S2520TD. Надежный вариант — коробка передач EcolightS 5 42, специально разработанная для грузовиков мощностью до 120 кВт. Его особенности:

  • максимальный крутящий момент — 600 Н * м;
  • автомобиль, на котором установлен КПП — Камаз, Паз, Маз, Ман и тд
  • объем масла для заливки 3,5 куб.м;
  • первая замена масла — через 1500 км;
  • количество передач — пять;

Автоматические

Не менее интересны автоматические трансмиссии ZF, которые также нашли применение во многих автомобилях. Например, в Российской Федерации выпускается модель AStronic 12S 1930 TO — коробка передач с 12 ступенями, предназначенная для грузовых автомобилей и устанавливаемая на большегрузные автомобили Камаз.

Вариант 8HP — это автомат, устанавливаемый на машины с продольным двигателем. Основной целью создания было получение коробки передач с большей экономией топлива. Разработчикам удалось снизить расход на 12-14%, результат достигнут за счет использования 4-х планетарных скоростей вместо обычных шестерен.

Если говорить о популярных сериях автоматических трансмиссий, стоит выделить следующие варианты:

  • Экотроник — Камаз.
  • Traxon — Даф, Фотон, Ивеко, Камаз, Маз, Форд Отосан.
  • Астроник — Даф, Форд, Ивеко, Ман, Рено, Волко, Камаз, Хюндай.

Следующие модели — 6HP26 и 8HP55A 09-up — также должны относиться к хорошо известным коробкам передач ZF.

Что в итоге

С учетом приведенной выше информации можно сделать вывод о том, что далеко не всегда авто производители самостоятельно разрабатывают и изготавливают узлы и агрегаты для своих авто. Закупка готовых коробок передач, элементов ходовой части и других агрегатов и узлов позволяет заметно удешевить производство.

Напоследок отметим, что пример 8-и ступенчатой коробки автомат ZF наглядно демонстрирует возможность широкого распространения одного агрегата по всему миру и возможность его установки на модели авто разных марок и производителей.

Источники

  • https://dvigatelkama.ru/korobka-peredach-zf-16s1650-maz/
  • https://SpecMahina.ru/kamaz/kpp-zf.html
  • https://KrutiMotor.ru/korobki-peredach-zf/
  • https://miniteh.com/articles/Informaciya/Nemeckie-KPP-ZF-na-gruzovyh-avtomobilyah-KAMAZ
  • https://gearbox-zmt.online/kpp-zf-na-kamaz/
  • https://www.zfmaster.ru/
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
