Коробка робот: что это такое и как работает

Как устроена роботизированная коробка передач

Даже те, кто прекрасно знают и понимают, что это такое плюс что представляет собой набирающая стремительно популярность роботизированная коробка передач, до конца не понятно как все устроено, и чем она отличается от «автомата». Ранее вкратце было сказано, что данное устройство самостоятельно отпускает сцепление, точно также, как бы это было при механике, но только выжимает его в таком случае водитель, и моментом включает передачу, осуществляется это посредством специального блока питания, отправляющего соответствующие команды 2-ум современным сервоприводам. Сам водитель и его манера езды для устройства автомобильной РКПП своими действиями формируют соответствующую информацию, на основе которой роботизированная КПП будет работать. Полностью управление роботом берет на себя специализированный электронный блок, работающий по определенному, заложенному специалистами алгоритму. Устройство имеет плюсы и минусы, но самый главный плюс робота в следующем: он в себе объединил такие вещи, как удобство и даже простоту эксплуатации «автомата» и ощутимая экономичность и проверенная надежность «механики», что значит: такая КПП непременно должна завоевать сердца автомобилистов.

Бывают такие моменты в эксплуатации автомобиля что вам нужен не один мастер а скажем сразу и электрик и ходовик, вам на помощь придет автосервис Сенатор полного цикла ремонта авто, вам там помогут отремонтировать сразу все возможные поломки в авто.

Специалисты уверяют, РКПП принадлежит к серии «автомат», по той причине, что когда хотя бы 1 из процессов в коробке автоматизировано, то он соответственно и относится к этой категории. Основой для робота послужила классическая механическая коробка, оснащенная электронным блоком, но по конструкции они в любом случае имеют свои отличия и специфику.

Продолжаем выяснять, что это такое «робот». Любая автоматическая трансмиссия имеет фрикционное сцепление. Как правило, установлен дисковое сцепление, или же целый пакет фрикционных дисков. На РКПП в более современном исполнении установлено 2 таких диска сцепления, и это как раз позволяет без какой-либо потери мощности своевременно и точно передачи переключать.

Самое главное, чем отличаются современные «роботы» — по отпуску сцепления, плюс по приводу переключения скоростей

Дополнительно важно отметить, что привод бывает исключительно электрическим и во 2-ом случае гидравлическим, других нет и быть не может. Каждый из указанных приводов имеет свои плюсы и минусы, которые очевидны каждому водителю индивидуально

Электрический мотор так сказать выполняет всю задачу в специальном электрическом приводе, а уже в гидравлическом, поставленную основную задачу выполняют гидравлические специальные цилиндры, выполняющие свою работу по поступающему к ним сигналу встроенных в систему электромагнитных клапанов.

В системе электрический привод имеет следующий плюс: он мало потребляет энергии, в то время как плюс гидравлического привода в системе – это высокая скорость при переключении скоростей.

Важно выяснить и какие недостатки встречаются у каждой из систем? Электрическая – слишком низкая скорость переключения, далее гидравлическая — это весьма высокая потребность в энергии, следовательно такие роботизированные коробки часто ставят на дорогостоящие автомобили, с блоком электрическим оснащают авто бюджетной категории. Когда получает соответствующий сигнал системный электронный блок от датчиков, то создается некий стиль переключения скоростей, и отправляет сразу же его системам, так сказать подчиняющимся ему, а они начинают работать по этой самой системе

Следует добавить, что электронный блок всегда и совместно работает с силовым агрегатом и системой ABS. Продолжим выяснять, что значит РКПП и какими качествами обладает

Когда получает соответствующий сигнал системный электронный блок от датчиков, то создается некий стиль переключения скоростей, и отправляет сразу же его системам, так сказать подчиняющимся ему, а они начинают работать по этой самой системе. Следует добавить, что электронный блок всегда и совместно работает с силовым агрегатом и системой ABS. Продолжим выяснять, что значит РКПП и какими качествами обладает.

Как работает КПП робот?

Большая часть механизмов регулируется специальными интеллектуальными блоками коробки передач робот. Что это такое? Благодаря этому, то есть работе электронной системы, можно отслеживать все необходимые параметры для коробки передач. Также датчики анализируют положение трансмиссии, давление масла и других параметров для передачи в основной блок. После этого электроника сформирует все необходимые действия, которые следует выполнить. В виде коротких сигналов они будут поступать на электропривод и электроклапаны, соответственно, это позволит быстро, но плавно переключать коробку передач.

Актуальность коробки в России

Автомобили с коробками-роботами у наших автолюбителей пользуются хорошим спросом. Опросы показывают, что доля россиян, готовых купить авто с РКПП, колеблется в пределах 15-20%. При этом надо отметить, что доля желающих пользоваться классическим автоматом все же в 2 раза выше.

В крупных городах платежеспособные слои населения выбирают АКПП из-за более комфортной езды и гораздо меньших проблем, связанных с эксплуатацией в условиях частых пробок на дорогах. Притом цены на автомат и хороший преселективный агрегат находятся на одном уровне. Но, если цена на горючее будет продолжать расти, многие предпочтут авто с РКПП (как более дешевый в эксплуатации), особенно когда поездки не ограничиваются маршрутом работа-дом.

Недостатки

Что такое коробка автомат робот, мы уже рассмотрели, также обсудили преимущества машины, работающей на таком устройстве. Однако оно имеет и свои недостатки. Следует узнать, какие. Например, главным минусом считается скорость переключения передач. Из-за этого на машину может совершаться сильное давление, особенно если человек стоит в пробке. Зачастую автомобиль разгоняется при помощи рывков, что больше подходит для спортивной езды. Именно поэтому для всех любителей спокойного вождения производители такой коробки передач устанавливают специальный режим. И если с данной проблемой можно справиться, то безопасность езды по склонам на таком автомобиле является довольно актуальным вопросом.

Роботизированная коробка не получает постоянные сигналы от двигателя. Именно поэтому нередко она может отключиться, соответственно, машина будет со склона катиться вниз. Но, к счастью, судя по отзывам, мало кто попадал в такую ситуацию. В целом, учитывая все негативные стороны, данную коробку все равно можно назвать одной из самых лучших.

Проверка уровня масла в Форд Фокус-3

Поскольку коробка передач Powershift в Ford Focus относится к разряду необслуживаемых,

проверить уровень масла привычным способом (при помощи щупа) не получится. Щупа как такового попросту нет. Проверить уровень масла можно через контрольное отверстие – оно находится в нижней части автомобиля. Автомобиль нужно поднять домкратом или любым другим способом. При этом поддон картера снимать не требуется, достаточно получить доступ контрольному отверстию, оно расположено рядом со сливным и заливным. Открыв пробку, нужно внимательно осмотреть горловину. Если она сухая и следов масла не видно – требуется долив.

Как определить, что масло утратило свои свойства? О том, что масло пора менять, свидетельствуют следующие признаки:

Специфический запах гари;
Вкрапления металлической стружки в жидкости;
Наличие осадка – хлопьев гари и пыли;
Изменение цвета – отработанное масло из светлого становится темно-коричневым.

Если при проверке выявлены эти признаки, то долив масла ситуацию не спасет. Такую жидкость надо менять полностью, и затягивать с этим нельзя. Согласно статистике, более половины всех поломок трансмиссии Форд Фокус 3 происходит из-за плохого масла.

Все о недостатках и качествах роботизированной коробки передач

Мы почти выяснили, что означает РКПП, осталось узнать больше о ней, предлагаем ознакомиться с плюсами рассматриваемой нами сейчас коробки:

Роботизированная коробка передач, внимание! В отличие от любой другой КПП потребляет меньше всего масла. Экономичный расход масла и топлива в целом.
Коробка в обращении довольно простая, и надежная.
Одним из положительных качеств можно назвать возможность вручную переключать скорости.. Какие недостатки у «робота»:

Какие недостатки у «робота»:

На бюджетных автомобилях стоит «робот» без двойного сцепления, это сильно влияет на резкое переключении скоростей.
Недостаток который ощущается при эксплуатации автомобиля в городских условиях. Во время постоянных простоях в пробках коробка быстро изнашивается, но всегда есть возможность перейти на ручное управление.
Если присутствует лишь 1 диск сцепления, то переключаются передачи не так быстро, как хотелось бы. Более современные версии с 2-мя дисками ставят даже на спортивных авто, и не происходит вообще ни малейшей потери мощности при переключении скоростей.

Признаки неисправности

Как и любой механизм, роботизированная коробка подвержена износу во время работы и может ломаться. Неисправности делятся на механические и блока управления. Каждая имеет свои проявления.

Признаки механических поломок:

пробуксовка во время движения по ровному твердому дорожному полотну говорит об износе диска сцепления;
если не переключаются передачи, это может говорить о поломке актуаторов;
посторонние шумы во время движения могут быть вызваны целым рядом причин, и для выявления поломки следует провести диагностику узлов и механизмов;
усиление рывков во время переключения передач может происходить из-за износа и разрушения зубчатых соединений на валах коробки, износа вилок выбора шестеренок;
загоревшаяся лампа Check Engine на панели приборов говорит о необходимости компьютерной диагностики.

Признаки ошибок в ЭБУ:

сбивается режим работы робота, переключения передач происходят некорректно и не вовремя;
рывки во время включения передач становятся сильнее;
при выборе селектором положения движения вперед или назад машина не едет;
загорается контрольная лампочка Check Engine.

В чем отличия РКПП от остальных коробок передач

Что означает, какие недостатки и видимые преимущества имеет «робот» более менее ясно. Предлагаем больше узнать, чем отличается роботизированная коробка передач от других КПП.

Самое главное сравнение рассматриваемой нами КПП должно быть непосредственно с «механикой», поскольку наш «робот» произошел именно от нее. Самое главное отличие в том, что теперь водителю нет надобности управлять сцеплением. Все за него делает электронный блок, специально разработанный для этой цели. Ранее было сказано, что этот самый блок подает сигнальные команды 2-ум сервоприводам, что означает, что 1-ый привод «выжимает» сцепление, а 2-ой – включает 1-ую передачу. Так называемый сервопривод, «выжимающий» сцепление, как только переключилась скорость, отпускает его и авто трогается. Точно по такому же нехитрому принципу происходят и все остальные скоростные переключения. С классической механической коробкой, если вдуматься, различия небольшие, а это означает, что такие виды обладают 4-6-скоростными трансмиссиями.

Трансмиссия автоматическая по существу в разы проигрывает «роботу», только который оснащен 2-мя сцеплениями. АКПП на смену «механике» пришла в далеких 1950-годах и покорила всех своей простотой. Основным недостатком автоматической коробки является ее чрезмерно большой вес. Также «автомат» не дергается и плавно переключает скорости, чем это происходит у «робота» с 1-м диском сцепления. А у механической КПП АКПП выигрывает лишь простой эксплуатации.

Как известно, автоматические трансмиссии бывают с разным количеством ступеней, самое большое – 7-8-ступенчатая КПП. А есть еще и вариатор, что это такое? От механической и автоматической КПП вариатор отличается тем, что у него отсутствуют в принципе передачи. 2 шкива лежат у него в основе, 1 из которых соединен непосредственно с трансмиссией, а в 2-ой силовым агрегатом автомобиля. Движение в таком случае передается ремнем, или же цепью. У вариатора имеется один большой недостаток – из-за гидравлической муфты пониженный коэффициент работы.

Частота замены масла

Последнее поколение автомобилей Ford Focus оснащается Powershift – полуавтоматической коробкой передач. По заявлению производителя, трансмиссионная жидкость в этой коробке рассчитана на весь срок эксплуатации и в замене не нуждается. Как показывает практика, это заявление не совсем соответствует истине. Замена масла в роботе Форд Фокус 3 все же нужна, особенно в условиях российских дорог. Менять масло придется через 60 тысяч километров пробега. Производитель не прописывает в мануале точный регламент замены, однако следить за состоянием масла все же придется. Любая трансмиссионная жидкость со временем утрачивает свои свойства, причин тому может быть несколько:

Смена температур – в российском климате, где потепления сменяются заморозками, масло может загустеть или стать слишком жидким;
Небрежная езда – превышение скорости, резкие маневры, работа двигателя на высоких оборотах;
Плохие дороги или бездорожье – пыль и грязь в этом случае неминуемо окажутся внутри АКПП.

Неблагоприятные условия эксплуатации могут стать причиной серьезных поломок, вплоть до капитального ремонта трансмиссии

Чтобы избежать дорогостоящего ремонта, важно внимательно следить за состоянием масла и вовремя менять его

Обычный автомат

При выборе транспортного средства с одним из видов автоматической трансмиссии необходимо знать, что такое автомат и робот и из чего состоит каждая из них.

Читать

Диагностика и ремонт АКПП

Внимание! АКПП впервые была выпущена в свет в 30 года двадцатого столетия. Но массово ее стали производить только в шестидесятые годы того же столетия

Транспортные средства с автоматом считаются более надежными нежели с CVT или роботом.

Конструкция АКПП

Коробка автомат состоит из гидротрансформатора, планетарной коробки передач, гидроблока.

Элемент автомата	За что отвечает
Гидротрансформатор состоит из турбинного и реакторного колеса, центробежного насоса, обгонной и блокировочной муфты	Отвечает за плавное переключение передач, выполняет функцию сцепления
Планетарная коробка состоит из редукторов и фрикционных дисков, тормозной ленты	Передает усилие посредством системы различных вариантов зацепления шестерней, переключает скорости

Строение АКПП, как видно из таблицы, более простое, чем у робота. Еще одно отличие от роботизированной заключается в большом количестве ступеней передаточного числа. Благодаря им, снижается потребление топлива транспортным средством.

Разница между роботом и коробкой автомат заключается в принципе работы АКПП. Переключение скоростей происходит без разрывов, когда мотор достигает максимального числа оборотов на одной из передач и в масляной системе нагнетается давление для смены скорости.

Принцип следующий:

Гидротрансформатором меняется крутящий момент.
Смазывающее средство попадает из насоса к турбинному колесу.
Колесо передает его на реактор.
Поток масла становится все больше и увеличиваются обороты насосного колеса.
Задействуется обгонная муфта, благодаря которой происходит вращение реактора.
Муфта переключает передачи между планетарными редукторами.

Читать

Что лучше типтроник или автомата: выбор и в чем отличие

А гидроцилиндры, которые обеспечивают работу вышеописанных процессов, управляются электронным блоком.

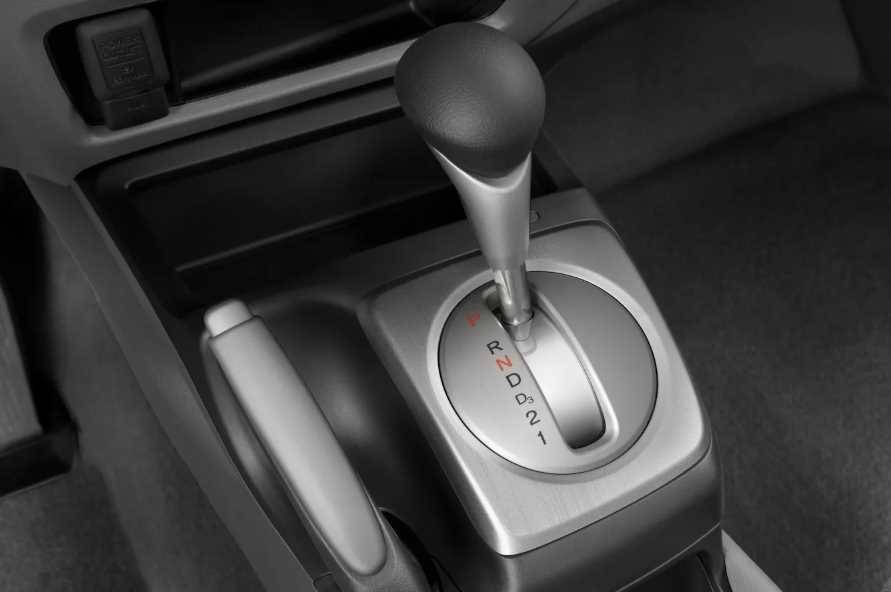

Как уже было описано, коробку автомат можно отличить от робота по следующим положениям ручки на селекторе:

P – «Парковка»;
R – «Задний ход»;
N – «Нейтральная»;
D – «Движение вперед»;
L – «Принудительно понижающая передача».

Положительные стороны и отрицательные

Как и все устройства, автомат имеет свои положительные стороны и отрицательные черты. К плюсам автоматической коробки передач относятся:

надежность;
простое управление;
отсутствие периодической замены сцепления;
экономное расходование горючего;
не скатывается назад, если поставить на склоне.

Автомат имеет и отрицательные черты, которые складываются из следующих парметров:

высокая стоимость при замене автомата;
высокая цена капитального ремонта;
транспортное средство с автоматом нельзя заводить с толкача;
малый КПД из-за гидротрансформатора. На последний уходит почти половина мощности аппарата;
срок жизни устройства маленький.

Плюсы и минусы

Схема работы системы SensoDrive.

Преимущества:

Время разгона до 100 км/ч при аналогичности других параметров почти не отличается от времени разгона на ручной коробке.
Расход топлива сопоставим с расходом на автомобилях с РКПП и до 30% ниже, чем на моделях с автоматическими коробками.
Диск сцепления изнашивается медленнее, чем при ручном переключении.
Робот работает аккуратнее человека, поэтому валы и шестерни коробки будут изнашиваться меньше, а служить дольше, чем в ручной механике.
Стоимость ремонта и обслуживания в среднем ниже, чем у АКПП.

Отрицательные моменты:

Во время движения при включении скоростей могут ощущаться рывки и дерганье.
Алгоритм, заложенный в ЭБУ, не обладает реакцией человека на ситуации, возникающие во время движения. Поэтому могут возникать ошибки, когда необходимо экстренно разогнаться или затормозить.
Роботу для принятия решения нужны более «длинные» передачи, а для сохранения динамики при этом необходим более мощный двигатель.
Если нет системы помощи при подъеме, то во время начала движения «в гору» возможен откат автомобиля назад.
Невозможность «прошивки» блока управления. Алгоритм переключения передач — это разработка производителя, которая корректировке не подлежит.
Движение в пробках плохо сказывается на узлах и механизмах коробки, приводя их к раннему разрушению.

Режимы работы

Управление водителем коробкой передач сводится к выбору режима селектором:

Нейтраль обозначается «N». В этом режиме двигатель работает, но крутящий момент на колеса не передается. Включать перед началом движения, после остановки, при длительной стоянке.
Движение вперед обозначается «А/М», «Е/М» или «D». Включив этот режим, отпускают педаль тормоза и нажимают педаль газа. Машина движется вперед, автоматически переключая скорости в зависимости от ускорения или торможения.
Ручное управление обозначается «М». Автомобиль движется вперед, водитель самостоятельно переключает скорости, нажимая подрулевые лепестки или селектор в положения «+» или «-». При этом переключение происходит только на одну ступень.
Движение задним ходом обозначается «R». Выбрав этот режим, можно ехать назад.
На некоторых РКПП возможно наличие режимов «зимний» и «спортивный».

Понятие роботизированной коробки передач.

Есть также и свои особенности при езде, к которым водитель должен привыкнуть, иначе будет попадать в неприятные ситуации.

Это следующее:

Езда в автоматическом режиме подразумевает дороги с хорошим твердым покрытием. Заехав летом в грязь, а зимой в рыхлый глубокий снег, рискуете забуксовать. Алгоритм станет выдавать ошибочные команды, и передачи будут включаться некорректно. Такие ситуации повышают износ деталей и механизмов, что увеличивает риск поломок.
Педаль газа нужно нажимать плавно, ни в коем случае нельзя ее давить в пол. Нужно следить за оборотами двигателя, фиксируя моменты переключения скоростей, и избегать перегазовки.
Если на авто отсутствует функция помощи при трогании в подъем, нужно поступать так же, как при пользовании ручной КПП, — использовать стояночный тормоз для предотвращения отката назад.
При длительных остановках (больше 60 секунд) на запрещающий сигнал светофора или в пробке нужно переключать селектор в положение «нейтраль».
Для длительной остановки на парковке сначала переводят селектор в «нейтраль», затем включают стояночный тормоз, после чего отпускают педаль тормоза и глушат двигатель.
Каждый производитель указывает, с какой частотой по пробегу нужно проводить перекалибровку ЭБУ (ее еще называют инициализацией или обучением). Это нужно делать из-за износа диска сцепления. Следует проводить процедуру каждые 10000-15000 км.
Зимой, при низких температурах воздуха, прогрев коробки занимает ровно столько времени, сколько его потребуется на прогрев двигателя.

Выбираем «робот» или нет?

Перед покупкой автомобиля с роботизированной КПП прежде всего стоит задуматься, нужен вам такой вариант трансмиссии или нет.

Если это бюджетный автомобиль, то следует учитывать, что в условиях тяжелого трафика или плохих дорог в зависимости от региона страны классическая «механика» – вариант более предпочтительный и по износостойкости, и по экономичности средств на ремонт. Если вы все-таки жаждете комфорта и экологичности от вашего автомобиля, следует смотреть в сторону машин с преселективной роботизрованной КПП. Сейчас их достаточно много на авторынке, хотя основным поставщиком является концерн Volkswagen с распространенной коробкой DSG. Она устанавливается и на VW, и на Skoda, и на Audi. Хотя сейчас свои преселективы продемонстрировали Ford, BMW, Volvo, Fiat и многие другие производители.

Роботизированные КПП быстро забирают себе нишу, в которой долгое время себя комфортно чувствовали гидротрансформаторные КПП, и в скором времени мы наверняка увидим их повсеместное распространение, в том числе и на отечественных машинах.

Преимущества и недостатки трансмиссий

Автомат — гидромеханический агрегат. Переключение происходит за счет гидротрансформатора. Управление осуществляется электроникой. Робот представляет собой усовершенствованную МКПП, но передачи переключаются не водителем, а с помощью электронного блока управления.

Достоинства и недостатки роботизированной коробки передач

Роботизированная коробка переключения передач объединяет в себе надежность механики и удобство автомата.

К преимуществам РКПП относятся:

Удобство. Передачи переключаются автоматически. Машина не откатывается при трогании в горку, что имеет значение для малоопытных водителей.
Относительно невысокая стоимость самого агрегата, а также его ремонта, т. к. трансмиссия является механической.
Экономный расход топлива.
Небольшое количество масла (около 2-3 л).
Меньший вес относительно АКПП.
Возможность буксировки автомобиля в случае его поломки.
Возможность переключить РКПП на ручное управление, хотя автоматика будет продолжать контролировать действия водителя.

У данной трансмиссии есть и недостатки: медленный разгон, некоторая заторможенность на старте. Во время разгона водитель может ощущать рывки, как при МКПП. При каждой остановке (на светофоре, в пробке и т. д.) нужно устанавливать рычаг в нейтральное положение.

https://youtube.com/watch?v=DkicALxeMeI

Плюсы и минусы коробки-автомат

Главные преимущества АКПП — это ее удобство и высокая надежность. За счет 7, 8 или 9 ступеней обеспечиваются плавность хода и комфортность в управлении. К достоинствам также относится низкое потребление топлива. АКПП обеспечивает бережливую эксплуатацию двигателя за счет переключения передач на оптимальных оборотах. Есть пассивная система безопасности, которая препятствует откату автомобиля назад на склоне. При бережной эксплуатации, правильном обслуживании такая коробка передач прослужит долго.

Среди недостатков данного типа трансмиссии выделим:

Высокую цену как самого агрегата, так и его ремонта.
Менее динамичный разгон относительно МКПП.
Более низкий КПД автомата из-за гидротрансформатора, который поглощает часть мощности.
Наличие около 10 л масла для работы АКПП.
Высокое потребление топлива по сравнению с РКПП, в которой оно расходуется более экономно.
Запрет на буксировку автомобиля. В случае поломки машину можно перемещать только на эвакуаторе.

Выводы

Все большую популярность среди автолюбителей набирает коробка передач робот. «Форд» также комплектуется этим новым устройством. Следует заметить, что такая трансмиссия очень удобная, функциональная и при этом неприхотливая. К сожалению, пока не все машины работают с ней, но нередко за дополнительную плату можно поменять коробку передач на эту. Если есть какие-то опасения, что могут возникнуть непредвиденные ситуации, то можно прочесть отзывы о машине, оснащенной такой трансмиссией, и понять, подходит ли такой вариант вам или нет. Как правило, многие водители полностью довольны своим выбором

Именно поэтому при покупке машины лучше обратить внимание на подобные модели
