Рокер (коромысло) клапана

Из чего состоит ГРМ

Устройство газораспределительного механизма состоит из:

  • одного или более распределительных валов;
  • впускные клапаны с пружинами, направляющими втулками и крепежами;
  • выпускные клапаны с пружинами, направляющими втулками и крепежами;
  • привод распредвала;
  • толкатели;
  • штанги;
  • коромысла;

Распределительный вал 4-х тактного двигателя внутреннего сгорания

Распредвал ДВС делается из стали высокой прочности с дополнительной закалкой или отливается из чугуна. На распределительном вале присутствуют опорные шейки и кулачки. Кулачки занимаются тем, что создают, именно, физическое давление на клапаны, от чего зависит порядок работы ДВС.

С торца распредвал оснащается цепной звездочкой для цепи (в случае, если двигатель с цепной передачей).

Распредвал ДВС вставляется в подшипник качения, который, в свою очередь, устанавливается на головке блока цилиндров. С торца корпуса подшипника устанавливается упорный фланец, который предупреждает осевой люфт (смещение по длине вала).

Толкатели

Толкатель относится к промежуточной детали, который передает усилие штангам клапана от кулачков распредвала. Толкатели, как и вал, изготавливаются из стали высокой прочности или отливкой чугуном.

Виды толкателей клапанов:
  1. Грибовидные.
  2. Роликовые.
  3. Цилиндрические.

Толкатели осуществляют движение в специальных направляющих блока цилиндров или в корпусах прикрепленных к блоку.

Штанги

Штанги клапанов — это, также, промежуточные звенья, которые передают физическое усилие коромыслам от толкателей. Штанги — это пустотелые цилиндрические стержни с наконечниками из стали.

Материал для изготовления штанг клапанов — алюминиевый сплав. Штанги соединяются с толкателями и с коромыслами.

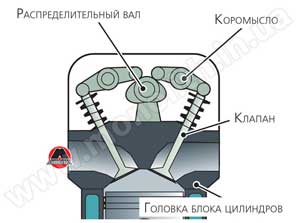

Коромысло или рокер ГРМ

Коромысло, он же рокер — это тот элемент в составе ГРМ, который толкает клапан, то есть является рычагом привода клапана. По виду, коромысло — это рычаг с разными длинами плеч, устанавливается на ось.

Материал для изготовления коромысел / роликовых рокеров — сталь высокой прочности. Монтируется коромысло в спецвтулку на оси, которая крепится на ГБЦ. Для уменьшения трения в паре коромысло-ось, между ними устанавливается защитная втулка.

Впускные и выпускные клапаны

Функция впускного клапана — подавать топливно-воздушную смесь (ТВС) в рабочую камеру сгорания цилиндра, а выпускного — выводить выхлопные газы.

Конструкция клапана проста, состоит из стержня и плоской головки, скошенной под углом 45 градусов. Диаметр головки в несколько раз больше диаметра стержня клапана.

Диаметр головки впускного клапана несколько больше диаметра головки выпускного клапана, потому что объем выхлопных газов больше объема подаваемой ТВС.

Место установки клапанов ГРМ — головка блока цилиндров. Клапан монтируется в седло, установленное в ГБЦ. Материал из которых делается седло клапана — жаропрочный чугун.

Материал впускного клапана — сталь с покрытием хрома (Cr).

Материал выпускного клапана — жаропрочная сталь.

В верхней части цилиндрического стержня клапана создан паз по периметру для установки сухарей, которые фиксируют пружину. Потому как клапан сам подняться не может, после того, как его опустил вниз кулачок распредвала. Для возврата клапана в исходное положение, на стержень клапана надеваются внутренняя и наружная пружины, которые фиксируются шайбами, сухарями в специальный паз. Подробнее об этом смотрите на видео этой статьи.

Клапаны движутся по направляющим втулкам, которые изготавливаются из стали или чугуна. Направляющие втулки соединены с ГБЦ.

Одним из элементов устройства ГРМ, который обеспечивает непопадание масла в цилиндр является колпак. Колпаки изготавливаются из резины, которая выдерживает агрессивную среду и быстро не изнашивается. Колпаки устанавливаются между стержнем клапана и направляющей втулкой.

В новых автомобилях, в основном, монтируют 16-ти клапанные двигатели внутреннего сгорания. Для каждого цилиндра устанавливаются по 2 клапана впуска и по 2 клапана выпуска.

Привод распредвала

Скорость вращения коленчатого вала ДВС в два раза больше вращательной скорости распределительного вала. Передача вращения от коленвала распредвалу ДВС осуществляется ремнем ГРМ или металлической цепью.

Один рабочий цикл равен одному впуску и одному выпуску клапанами, это происходит за один оборот распредвала, то есть за два оборота коленвала.

Рокера Пиленга

Когда в продаже появились рокера Пиленга, тут же посыпались вопросы. Цитата. *Я поставил комплект рокеров, регулировал несколько раз, все равно все грохочет итд*. Конец цитаты. Секрет я объяснял выше. Рокера Пиленга действительно хорошИ, но они старого образца, с лункой под большой шарик. Естественно они легко садятся на маленький, только рокер болтается на шарике, как карандаш в стакане. Ни о какой регулировке речи просто быть не может. Но фиат так просто не сломать и двигатель, даже при таком издевательстве, продолжает работать.

Немножко о рокерах Пиленга. Отличия по весу от «наших» рокеров фактически нет. Разница в другом – материал. Они сделаны действительно из ковкого серого чугуна. Как на «копейках», где движки выхаживали по нескольку «соток» и никто никогда не слышал про замену рокеров. Что делать, если вы хотите поставить эту качественную деталь? Это очень тщательно поискать на разборках, в закромах или пещере Алладина, болты старого образца, с большим шариком. Также могу порадовать тех, у кого еще живы гидрокомпенсаторы старого образца. На них большие шарики и поэтому если очень хочется можно установить рокера Пиленга. На гидроопорах нового образца, конструктивно сделан маленький шарик, поэтому этот номер не прокатит.

Что такое коромысло

Коромысло — это:

  1. Деревянное изделие для переноски пары ведер с водой или других грузов, сделанное в виде изогнутой палки с выемками или же крючками на концах. Женщина несла коромысло на одном плече, казалось бы, не замечая ни тяжести, ни выплескивающейся на ноги студеной воды.
  2. Часть рычажного механизма, в частности, равноплечный рычаг, к которому прикреплены чаши весов. Весы неисправны, нужно отнести к мастеру, проверить и отрегулировать коромысло.
  3. Колодезный журавль. Как набирать воду, ведь коромысло колодца кто-то разломал в щепки.
  4. Вид насекомого, принадлежащего к отряду стрекоз. В частности, коромысло большое — это крупная хищная и очень красивая стрекоза.

Вопросы выбора, ремонта и замены осей коромысел

Как и многие другие детали, оси коромысел зачастую проектируются индивидуально под конкретный модельный ряд или даже модификацию двигателя, что накладывает ограничения на выбор этих деталей. Поэтому для замены необходимо подбирать только те оси, которые рекомендованы самим производителем двигателя — так есть гарантии, что новые детали встанут на свое место и будут нормально работать.

Отдельно нужно заметить, что даже разные модификации одного мотора нередко комплектуются разными по конструкции и характеристикам осями коромысел. Например, некоторые отечественные силовые агрегаты под бензин разных марок оснащаются неодинаковыми по конструкции и габаритам ГБЦ, поэтому и оси коромысел у них могут отличаться (комплектоваться разными по высоте стойками, коромыслами и т.д.). Это следует учитывать при покупке запчастей и ремонте.

Ось коромысел необходимо демонтировать и устанавливать только в соответствии с указаниями инструкции по ремонту и ТО транспортного средства. Дело в том, что для нормальной работы оси и предотвращения поломок ее крепеж (болты или гайки шпилек) необходимо затягивать в правильной последовательности и с определенным усилием. А после монтажа обязательно необходимо выполнить регулировку температурного зазора между коромыслами и клапанами.

В процессе эксплуатации автомобиля ось коромысел не требует специального обслуживания, необходимо лишь в соответствии с указаниями инструкции проверять натяг болтов/гаек и осматривать детали оси на предмет их целостности. Регулярное ТО и правильная эксплуатация транспортного средства гарантирует надежное функционирование оси коромысел и ГРМ в целом на всех режимах работы двигателя.

Коромысла клапанов и ось коромысла

Коромысло служит для передачи усилия от штанги (кулачка при верхнем распределительном вале) к стержню клапана. В дизельных двигателях встречается, так называемое, форсуночное коромысло, которое служит не только для преобразования движения штанги толкателя в движение стержня клапана, но и для сжатия насос-форсунки. Кроме того, коромысло предназначено для уменьшения хода толкателя при сохранении необходимой высоты подъема клапана или хода сжатия насос-форсунки.

Коромысло представляет собой неравноплечий рычаг (рис. 4, д, е, ж), качающийся вокруг неподвижной оси (ось коромысел). Для уменьшения высоты подъема толкателей и штанг и уменьшения инерционных нагрузок на эти детали, плечи коромысла выполняются неодинаковыми. Передаточное число коромысла (соотношение между плечом стержня клапана и плечом штанги) составляет примерно 1,5:1. В этом случае высота подъема клапана в полтора раза превышает высоту подъема штанги толкателя клапана. При таком передаточном числе клапанное коромысло получается достаточно компактным, что позволяет сократить габариты двигателя. Это также приводит к снижению скорости относительного скольжения вершины кулачка по торцу толкателя клапана.

Для регулировки теплового зазора в газораспределительном механизме в один конец коромысла, обычно обращенный к штанге, ввертывается регулировочный винт 3 с контргайкой. В зависимости от типа наконечника штанги головка винта может быть сферической или с внутренней сферической поверхностью. Сферическая часть головки винта закаливается, цементируется и шлифуется. В теле винта высверливаются осевой и радиальный каналы для подвода смазочного материала к трущимся поверхностям штанги и винта от оси коромысла и наоборот, от штанги к втулке оси коромысла. Иногда в длинном плече коромысла выполняют канал для подвода масла к торцу стержня клапан. Носок коромысла, опирающийся на стержень клапана, тоже подвергается термической обработке.

Для уменьшения силы трения, возникающей при воздействии и проскальзывании носка коромысла по стержню клапана, головку клапанов выполняют сферической. Иногда в носок коромысла ввертывают винт 4 (см. рис. 4, е), в сферическое гнездо которого завальцовывают шарик 5 со срезанным сегментом.

Оси коромысла устанавливаются на бронзовых втулках. При установке на общих осях внутренние коромысла удерживаются от продольных перемещений спиральными пружинами, надеваемыми на ось, а коромысла на концах оси – пластинчатыми или пружинными кольцами, плоскими шайбами и шплинтами.

Оси коромысел перемещаются в специальных кронштейнах, которые крепятся к головке блока цилиндров болтами.

Смазка шарниров коромысел, установленных на оси, поступает по маслопроводным каналам, проходящим из блока цилиндров через головку блока цилиндров и полую ось к клапанным коромыслам.

Как правило, коромысла изготавливаются штамповкой из среднеуглеродистых сталей 40Х, 45, 45Л. Иногда для изготовления коромысел используют ковкие чугуны. В некоторых импортных дизельных моторах (Cummins, Komatsu, CAT, Detroit Diesel, Perkins, Deutz) используются кованые коромысла. Такие коромысла отличаются высокой прочностью, но их производство обходится дорого.

В быстроходных двигателях могут применяться облегченные коромысла, которые штампуются из листовой стали. Они качаются на сферической или полусферической опоре, закрепленной на стойке 6 (см. рис. 4, ж), которая запрессована в головку блока цилиндров. Коромысла в виде рычагов приводятся в движение непосредственно от распределительного вала, который воздействует на их плоские (рис. 4, б) либо сферические (рис. 4, в, г) рабочие поверхности. Рычаги с плоскими рабочими поверхностями устанавливаются на оси, а со сферическими – на опорах и фиксируются на сферической опоре специальной пружиной. Смазываются такие рычаги через отверстие в кулачках распределительного вала. Особенность смазывания облегченного коромысла (рис 4, ж) заключается в том, что масло подводится к рабочим поверхностям коромысла из масляного канала 7 по осевому и радиальному отверстиям в стойке 6.

При осуществлении ремонта двигателя, связанного с демонтажем коромысел, их необходимо тщательно прочищать и осматривать на следы износа и повреждений; при необходимости неисправные коромысла следует заменять на работоспособные. Если коромысла не имеют следов износа и повреждений, после очистки их можно повторно установить в двигатель.

Источник

Рокер (коромысло) клапана

Рокер (рычаг привода клапана) — конструктивный элемент механизма привода клапанов. Встречается также название роликовый рычаг или коромысло. Задачей рокера становится передача усилия от кулачка распредвала на шток (стержень) клапана при верхнем расположении распредвала. Данное решение в устройстве привода клапанов обеспечивает ГРМ меньшую массу и снижает трение.

Коромысло (рокер клапана) принимает на себя поступательное движение штанги толкателя и передает это движение на шток клапана. Начальное усилие передается от кулачка распределительного вала. Рокеры находятся в верхней части ГБЦ. В центральную часть рокера впрессована ось, положение которой зафиксировано при помощи двух опорных штифтов коромысла. Опорные штифты вставлены в специальные стойки, которые в отдельных вариантах конструкции изготовлены в корпусе головки блока цилиндров.

Коромысло с одной стороны опирается на шток клапана, а с другой может опираться на гидрокомпенсатор. Некоторые конструкции механизма привода клапанов предусматривают то, что рокер опирается на специальную шаровую опору. Место контакта рокера и кулачка распределительного выполняется в виде ролика.

Коромысла клапанов в современных двигателях постепенно исключаются из устройства ГРМ благодаря активному применению конструкции с верхним расположением распределительного вала. Главной целью использования рокеров сегодня становится задача по уменьшению габаритов мотора. Это может быть необходимо для размещения ДВС в подкапотном пространстве малогабаритного автомобиля.

Рокер является рычагом, который имеет два «плеча» (двухплечевой рычаг). Коромысло клапана изготавливают при помощи формовки стали, методом литья или ковки. Последний вариант является более предпочтительным, так как кованые элементы имеют повышенную прочность. Кованые рокеры устанавливаются на мощные силовые агрегаты.

Гидрокомпенсатор (гидротолкатель) представляет собой цилиндр, который имеет в основе поршень с пружиной, обратный клапан и специальные каналы для реализации подвода моторного масла из системы смазки ДВС. Если гидравлический компенсатор расположен на толкателе клапана, такое устройство называется гидравлический толкатель (гидротолкатель).

Дополнительно в коротком плече имеется отверстие, которое обеспечивает доступ моторному маслу для смазки элементов. Для предотвращения перемещения рокера по оси коромысло удерживается при помощи спиральной пружины. Коромысло работает по следующему принципу, когда кулачок распредвала оказывает усилие на короткое плечо рокера, тем самым происходит подъем. Длинное плечо опускается вниз, осуществляя нажатие на шток клапана. Дополнительными элементами в конструкции рокера являются втулки для снижения трения.

В процессе работы боек рокера, подшипники и само коромысло подвержены механическим и тепловым нагрузкам, что приводит к износу и повреждениям. Коромысло может разламываться, что означает прекращение работы клапана. Если рокер сломался, тогда неисправность проявляется в виде характерного стука в ГБЦ и снижения отдачи от ДВС на различных режимах работы.

Будет полезно: Нужно ли заправлять новый кондиционер

Назначение газораспределительного механизма. Составные элементы ГРМ на четырехтактном поршневом двигателе, отличительные особенности конструкции механизма.

Для чего необходимо регулировать тепловой зазор клапанов, ручная и автоматическая подстройка. Особенности эксплуатации двигателя с гидрокомпенсаторами.

Для чего и когда нужно регулировать клапана. Самостоятельная регулировка зазоров клапанного механизма при помощи щупа и регулировочных шайб. Рекомендации.

Назначение клапана ГРМ. Впускной и выпускной клапаны, устройство и особенности детали. Схемы компоновки и привод клапанов двигателя внутреннего сгорания.

Назначение гидрокомпенсатора. Виды, устройство гидрокомпенсаторов, принципы работы и основные неисправности.

Что такое рассухариватель клапанов и для чего он нужен. Существующие готовые разновидности специнструмента. Как сделать рассухариватель клапанов самому.

Детали клапанной группы

К клапанной группе относятся клапан, направляющая втулка клапана, клапанная пружина с опорной шайбой и деталями крепления (они же — «сухари»). Все описанное приведено на рисунке 4.13.

Клапан служит для закрытия и открытия впускных или выпускных каналов в головке блока цилиндров. Основными элементами клапана являются тарелка и стержень.

Тарелка клапана имеет шлифованную конусную рабочую поверхность — фаску (обычно под углом 45°), которой клапан плотно притерт к седлу.

Стержень клапана отшлифован и проходит через направляющую втулку. На конце стержня клапана имеется канавка или отверстие для крепления опорной шайбы пружины. Разноименные клапаны имеют тарелки различных диаметров (зачастую, больший — у впускного клапана) или отличаются специальными метками.

Рисунок 4.13 Клапанный механизм.

Седло клапана (на рисунке 4.13) представляет собой металлическое кольцо цилиндрической формы с обработанной под углом 45 градусов рабочей поверхностью (той самой, к которой прилегает тарелка клапана). Седла клапанов запрессованы в головку блока цилиндров. Существуют конструкции с заменяемыми седлами и с седлами, запрессованными наглухо.

Направляющая втулка, в которой клапан устанавливается стержнем, обеспечивает точную посадку клапана в седло. Втулки запрессовывают в головку цилиндров.

Рисунок 4.14 Клапан.

Клапанная пружина удерживает клапан в закрытом положении, обеспечивая плотную его посадку в гнезде, а также создает постоянное прижатие толкателя к поверхности кулачка распределительного вала. Пружину надевают на выходящий из втулки конец стержня клапана и закрепляют на нем в сжатом состоянии с помощью опорной шайбы с коническими разрезными сухарями, которые входят в выточку на стержне клапана. Иногда на клапан устанавливают две пружины: пружину меньшего диаметра — внутрь пружины большего диаметра. Это делается для того, чтобы избежать резонанса пружины на определенных частотах работы двигателя, а также для подстраховки на случай поломки пружины. Часто применяются пружины с переменным шагом витков. Это исключает вероятность возникновения вибрации пружины и ее поломки при большом числе оборотов коленчатого вала двигателя. При установке двух пружин их подбирают таким образом, чтобы направление навивки их витков было выполнено в разные стороны, что также устраняет опасность возникновения резонансных колебаний пружин.

Для ограничения количества масла, поступающего в направляющую втулку, и устранения подсоса масла в цилиндр через зазоры во втулке на верхних впускных клапанах под опорной шайбой ставят маслосъемные колпачки.

Толкатель служит для передачи осевого усилия от кулачка распределительного вала на стержень клапана или на штангу. Дело в том, что передавать усилие от кулачка распредвала лучше именное через промежуточное звено – толкатель. Поскольку при длительной работе элементы клапанного механизма изнашиваются и, когда приходит время замены чрезмерно износившихся деталей, проще заменять небольшой толкатель, нежели целый распредвал или клапаны.

Рисунок 4.15 Головка блока цилиндров с элементами газораспределительного механизма.

Как было отмечено выше, сейчас получили широкое распространение так называемые гидрокомпенсаторы. «Гидро», потому что работают за счет давления моторного масла, а «компенсаторы», так как компенсируют или, проще говоря, сводят на нет зазор между кулачком распределительного вала и толкателем во время работы.

Толкатели в большинстве двигателей устанавливают без втулок непосредственно в отверстия приливов головки блока цилиндров. В некоторых двигателях для толкателей имеются направляющие втулки, отлитые секцией на несколько цилиндров.

Коромысло. Изменяет направление передаваемого движения. Устанавливают зачастую, когда распределительный вал один, а клапанов на цилиндр два или четыре, но расположены они особым образом (смотрите рисунок 4.16). Коромысла устанавливают на бронзовых втулках или без втулок на осях, которые при помощи стоек закреплены на головке блока. Одно плечо коромысла располагается над стержнем клапана, а другое — под или над кулачком распределительного вала. Для регулировки зазора между стержнем клапана и коромыслом в конец коромысла вкручен регулировочный винт с контргайкой.

Рисунок 4.16 Привод клапанов через коромысло.

Особенности русского рока

К русскому року отношение традиционно пренебрежительное. В то же время ни у кого в здравом уме не хватит глупости сказать в лицо двухметровому верзиле на байке, что «Ария» — плохая группа, например. И это — парадокс. Русский рок отличается тем, что в нем каждое слово — это послание людям.

Такие скрытые слова-послания использовали такие знаменитые рокеры, как В. Цой, Кинчев, Макаревич. Рассмотрим несколько примеров. Например, слово «звезда». Традиционно оно означает нечто недостижимое, великую и священную цель. Поэтому синонимом этому слову выступает Солнце. Это — идеальное светило, которое и светит, и греет всех людей. То есть эта цель приносит пользу всем без исключения людям.

Антипод Солнца — Луна. Ее используют как синоним фальшивой, ложной цели. Поэтому и ночь считается тождественной всем порокам общества и человечества в целом. Правда, иногда ее место занимает тень как антипод свету. Соответственно, спать — значит пассивно наблюдать, бездействовать. Спящий человек — мертв, а ищущий — еще жив. И солнце, и луна, и звезды — это все находится в высоте. Постичь это непросто. Это может сделать только человек-птица, способный летать, то есть свободная личность, которая может выходить за рамки и мыслить философскими категориями. Естественно, для этого нужны крылья.

Устройство газораспределительного механизма

Газораспределительный механизм состоит из:

  1. распределительного вала;
  2. толкателей;
  3. клапанов;
  4. коромысла;
  5.  штанги;
  6.  привода.

1. Распределительный вал. Вращение распределительного вала приводит к своевременному открытию и закрытию клапанов газораспределительного механизма в зависимости от последовательности работы цилиндров двигателя, учитывая фазы газораспределения газов в механизме. Изготавливают распределительный вал из высокопрочной закаленной стали или чугуна. На валу ГРМ имеются опорные шейки и кулачки. Форма кулачков влияет на рабочие процессы распределения горючей смеси и газов, частоту и время открытия, закрытия клапанов. В торце распределительного вала ГРМ крепится звездочка (на которую устанавливается цепь) или шкив привода вала (на которую одевается ремень). Вал устанавливается в корпусе на подшипниках. В целях предотвращения осевых смещений распределительный вал имеет упорный фланец.

2. Толкатели. Толкатели – это детали газораспределительного механизма, которые служат для передачи усилий от кулачков распределительного вала к штангам коромысел. Толкатели изготавливают из высокопрочной стали или чугуна.

Виды толкателей: роликовые, цилиндрические, грибовидные.

Движение толкателей происходит в корпусах, закрепленных на блоке цилиндров или по направляющим.

3. Клапаны. Клапаны служат для подачи горючей смеси в цилиндры двигателя и вывода отработанных газов. Различают впускные и выпускные клапаны. Впускные служат для впуска горючей смеси, а выпускные клапаны служат для выпуска отработавших газов.

Конструкция клапана. Клапан состоит из стержня и головки. НА клапанной головке имеется кромка под 45 градусов для лучшего прилегания клапана. Впускной клапан отличается от выпускного диаметром. Выпускной клапан значительно больше по диаметру, чем впускной, так как объем отработавших газов превышает объем подающейся горючей смеси. Клапаны ГРМ установлены в головке блока цилиндров. Место их соединения называется седлом и имеет конусную форму. Для герметизации цилиндра предназначен клапанный механизм.  Для улучшения герметизации цилиндра проводят процесс под названием притирка клапанов.

Впускные клапаны изготавливают из стали с хромистым покрытием, а выпускные клапаны из жаропрочной стали. Седла клапанов изготавливают из жаропрочного чугуна.

Движение стержней клапанов осуществляется по направляющим втулкам, которые изготавливаются из чугуна или стали. Направляющие соединены с головкой блока цилиндров. Клапаны оснащены внутренней и наружной пружинами. Пружины же крепятся с помощью тарелок, сухарей и шайб.

Открытие клапанов осуществляется через усилие, которое передается от распределительного вала на клапан.

Газораспределительный механизм современных двигателей устроен таким образом, что на каждый цилиндр двигателя имеется по два клапана впуска и два клапана выпуска. Для снятия клапанов используют рассухариватели клапанов.

4. Штанги

Штанги служат для передачи усилия от толкателей к коромыслам.  Штанги толкателей могут иметь  форму полых цилиндрических стержней со стальными наконечниками.

Штанги изготавливают из износостойкого алюминиевого сплава, крепятся с одной стороны к коромыслу, а с другой – к толкателю.

5. Коромысло

Коромысло служит для передачи усилия от штанги к клапанам. Коромысло выполнено в виде рычага с двумя плечами, который крепится на оси. При этом одно плечо длиннее, чем другое (возле штанги).

Коромысла изготавливают из прочной стали. Устанавливают коромысло на оси, которая крепится к головке цилиндров, на специальных втулках.  Втулки предназначены для уменьшения трения между осью и коромыслом.

6. Привод распределительного вала

Распределительный вал приводится в движение от коленчатого вала при помощи привода, который может быть, как мы говорили цепной, шестеренчатый, ременной.

 Скорость вращения распределительного вала в 2 раза меньше, чем скорость вращения коленчатого вала, что обеспечивается передаточным числом звездочки, либо размером шкива.

Таким образом, за два вращения коленчатого вала, распределительный вал совершит только одно вращение, что необходимо для осуществления одного рабочего цикла.

Часто встречается в обиходе автомобилистов такой термин, как тепловой зазор.
