Меняем шаровую опору на Лада Калина своими руками

Замена шаровой опоры на Ладе Калине

Инструкция по проведению работы на Lada Kalina первого поколения и «двойке» ничем не отличается. Не зависит это и от модификации, например, седан, универсал или хэтчбек (кросс). Выполнить всё можно и своими руками. Для этого понадобится следующий набор инструментов:

  • гаечные ключи или торцевые головки на 17 и 19;
  • головка TORX E12;
  • специальный съёмник для шаровых опор.

Также может понадобиться динамометрический ключ для оптимального затягивания гаек и болтов, монтировка и молоток для выбивания пальца. Что касается ключа TORX E12, то он может стать полезным при работе с шаровой на Калине 2, где для крепления к поворотному кулаку используется именно этот крепёж, а не болт на 17, как на Калине 1-го поколения.

Правила снятия шаровой опоры

Перед тем как начать работу, следует поднять до упора рычаг стояночного тормоза и вывесить благодаря домкрату нужное колесо. Дальнейший процесс выглядит следующим образом.

  1. С помощью головки или ключа на 19 открутить крепежную гайку, благодаря которой наконечник шаровой установлен на поперечном рычаге.
  2. Специальным съёмником извлечь конусный палец из посадочного места в корпусе.
  3. Ключом на 17 (на Калине 2 ключом TORX) открутить крепёжные болты, которыми шаровая фиксируется к поворотному кулаку ступицы.
  4. Воспользовавшись монтировкой, опустить рычаг ниже. Таким образом получить доступ к извлечению шаровой опоры.

Для облегчения задачи можно предварительно обработать болты и гайки с помощью жидкости ВД 40 или любой похожей. Это актуально в некоторых случаях, но обычно с откручиванием гаек и болтов проблем не возникает. При отсутствии съёмника для шаровых опор демонтировать палец можно другим способом:

  • ослабить гайку и оставить ее на наконечнике;
  • монтажной лопаткой нажать на рычаг сверху вниз;
  • ударами молотка выбить палец из корпуса, тем самым выпрессовать его из посадочного гнезда.

При желании можно визуально осмотреть шаровую и протестировать на соответствие требованиям. Для этого узел зажимается в тисках. И движениями в разных направлениях проверяется осевой и другой люфт пальца в гнезде. Люфт не должен превышать 0,7 мм, при больших отклонениях этого показателя следует провести замену узла, ремонту шаровая опора не подлежит. Если она в порядке, но имеет повреждения резиновый пыльник, можно обойтись только его заменой. Для этого опора демонтируется и с неё снимается пыльник, перед монтажом чехла его следует забить подходящей смазкой и зафиксировать на опоре.

Установка новой шаровой

Смазка в чехле потребуется и для другой опоры, без смазочных материалов узел не прослужит долго. Монтаж осуществляется в порядке, обратном снятию. Для этого можно воспользоваться одним из двух способов.

  1. Установить опору на кулаке поворотов, после чего зафиксировать рычаг и закрепить гайку на наконечнике.
  2. Установить узел на рычаг и только потом подвести их к поворотному кулаку, затем зафиксировать конструкцию болтами.

В случае использования второго способа следует учитывать, что присутствуют некоторые неудобства из-за сложностей при подводе рычага к кулаку, поэтому по возможности лучше предпочесть первый метод. Для правильной затяжки крепежных гаек и болтов рекомендуется использовать динамометрический ключ. Установив новую опору, можно эксплуатировать автомобиль как и прежде. Однако после примерного пробега около 100 км следует обязательно провести контрольную затяжку всех болтов и гаек. Далее можно ездить без каких-либо дополнительных действий.

В целом замена шаровой опоры на Калине может выполняться своими руками даже новичками. Обращение в автосервис возможно для экономии времени, тем более что это недорого: обычно не выше 250 рублей за одну сторону, не считая стоимости узла.

Рекомендуем почитать:

  • Замена помпы на авто Калина
  • Подшипник задней ступицы на Ладе Калине: меняем сами
  • Датчик давления масла Лады Калины
  • Печка на Калине своими руками: замена радиатора и вентилятора
  • Не работает прикуриватель на Ладе Калина
  • Назначение и порядок замены центрального блока кузовной электроники Калина 2

Какую шаровую опору выбрать на Лада

При появлении сильного стука и биения во время езды, а также ощутимого люфта во время диагностики, восстановление или ремонт шаровой опоры не имеют смысла, необходима только замена детали.

Разумеется, оригинальные детали максимально точно садятся в конструкцию автомобиля, их установка гарантирует качественную и бесперебойную работу подвески. Однако, на сегодняшний день на рынке представлено немало качественных неоригинальных замен, которые ни в чем не уступают оригиналу, и при этом имеют гораздо более демократичную цену.

В магазине IXORA вы можете приобрести оригинальные запчасти и аксессуары, а также аналоги на любые модели отчественных автомобилей. Получите бесплатную консультацию специалиста по телефону горячей линии 8.

ПроизводительНомер деталиНазвание детали
LADA21010290419282ОПОРА ШАРОВАЯ ВАЗ-2101-07,2121 ВЕРХНЯЯ СЕРИЯ СТАНДАРТ
LADA21010290419283ШАРОВАЯ ОПОРА 2101 ВЕРХНЯЯ, 2121
LADA21010290419286ОПОРА ШАРОВАЯ ВЕРХНЯЯ
LADA21010290419287ОПОРА ШАРОВАЯ ВЕРХНЯЯ
LADA21080290419282ОПОРА ШАРОВАЯ 2108-2115 ЗАКАТНАЯ С ЧЕХЛОМ
LADA21080290419286ОПОРА ШАРОВАЯ ВАЗ 21080
LADA21100290419282ШАРОВАЯ ОПОРА 2110-2112 (УСИЛЕННАЯ)
LADA21100290419286ШАРОВАЯ ОПОРА 2110-2112 (С ЧЕХЛОМ)
LADA21230290419282ПАЛЕЦ ШАРОВОЙ ВЕРХНИЙ С ЧЕХЛОМ
LADA21230290419286ШАРОВАЯ ОПОРА 2123 (С КРЕПЕЖЕМ)
LADA21010290408282ОПОРА ШАРОВАЯ НИЖНЯЯ С ЧЕХЛОМ (БЕЛЕБЕЙ) ВАЗ 21010
LADA21010290408283ШАРОВАЯ ОПОРА 2101 НИЖНЯЯ (С ПЫЛЬНИКОМ)
LADA21010290408286ОПОРА ШАРОВАЯ НИЖНЯЯ В СБ. (БЕЛЕБЕЙ) ВАЗ 21010
LADA21010290408287ОПОРА ШАРОВАЯ НИЖНЯЯ
LADA11180290419200ОПОРА ШАРОВАЯ
LADA401604793RОПОРА ШАРОВАЯ ЛАРГУС

Каким брендам можно доверять

Если вы решили купить шаровую опору, рекомендуем обратить внимание на продукцию бренда PILENGA (Италия). Итальянское предприятие — один из крупных поставщиков запчастей для европейских и американских автозаводов, весь ассортимент соответствует стандартам качества Евросоюза. Еще один авторитетный европейский бренд — DELPHI

Компания занимает лидирующее положение в сфере производства механизмов для тормозной системы, рулевого управления. Она поставляет запчасти для 25 автопроизводителей. Также заслуживает внимания продукция марки HANSE (Чехия)

Еще один авторитетный европейский бренд — DELPHI. Компания занимает лидирующее положение в сфере производства механизмов для тормозной системы, рулевого управления. Она поставляет запчасти для 25 автопроизводителей. Также заслуживает внимания продукция марки HANSE (Чехия).

Владельцам японских автомобилей можем посоветовать шаровые опоры 555 — известного бренда производителя Sankei Industry (Япония). Продукция марки используется на сборочных конвейерах Nissan, Toyota, Honda, а также поставляется на вторичный рынок. При этом, существует большое количество низкосортных подделок запчастей бренда 555, поэтому, прежде чем купить, необходимо убедиться в подлинности детали (об этом, в частности, свидетельствует фирменная голограмма производителя).

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону (звонок по России бесплатный).

ПроизводительНомер деталиНазвание деталиПрименяемость*
555SB4942Шаровая опораNISSAN X-Trail T31
555SB3841Шаровая опораTOYOTA Land Cruiser Prado II (J120)
555SB3842Шаровая опораRENAULT LOGAN
PilengaTSP3140Шаровая опораFORD FOCUS 2, C-MAX, VOLVO C30, S40, V50
PilengaTSP3175Шаровая опораWV POLO SEDAN, RAPID, FABIA
PilengaTSP3185Шаровая опораDaewoo NEXIA, LANOS
DelphiTC687Шаровая опораOpel Astra G
DelphiTA1897Шаровая опораFord Fiesta
HanseHB010205Шаровая опораВАЗ 2108
HanseHB892207Шаровая опораMITSUBISHI COLT I, LANCER II

Как заменить, например, нижнюю шаровую опору у Honda Civic, показано на видео ниже. Ну а подобрать оригинальные шаровые опоры Вам помогут менеджеры IXORA. В нашем магазине представлен большой ассортимент качественных запчастей для автомобильной подвески.

Замена

  1. Первым делом нужно пропитать крепежи моторным маслом WD-40 на сутки, чтобы закипевшие детали было проще снять. Желательно сделать пропитку два раза, в разрыве полтора-два часа, и оставить до следующего дня.
  2. Теперь приступаем к самым сложным демонтажным работам. Приподнимаем переднюю часть автомобиля, снимаем колесо.
  3. Откручиваем крепления, держащие опоры. Всего — два болта, которые снимаются ключом на «12».

Демонтируем стойку стабилизатора.
Чтобы снять опоры, нужно сначала отогнуть рычаг немного вниз.
Вооружаемся съемником и выпрессовываем деталь из рычага. Аналогом съемника может быть обычный ломик, который наверняка найдется в каждом доме настоящего хозяина.
Но выпрессовывая опору, нужно быть предельно внимательным: можно повредить пыльник, который довольно хрупкий, тем более у Лады Калины.
После демонтажа устанавливаем новую опору и проводим сборку в обратном порядке.

Теперь тоже самое делаем с задними опорами.

Конечно, ремонтные работы с подвеской – это не так просто, как например, замена рулевой рейки или глушителя, но, если воспользоваться грамотной инструкцией и терпением, то все получится. Желаем удачи и хороших дорог!

Где-то под конец 18 тысячи начал замечать стук со стороны правого переднего колеса при проезде неровностей. Осмотр с низу на подъемнике выявил неисправность правой шаровой опоры. И это на 19000 км пробега! Дороги у нас как и везде по России — дыра на дыре, да и качество шаровой наверное подвело.

Замену производил собственноручно(опыт имеется с предыдущей машины).

Описывать процесс не буду, т.к. в интернете можно найти много статей про замену. Расскажу некоторые нюансы.

Вот и всё, всем хороших дорог и качественных запчастей.

Price tag: 330 ₽ Mileage 19000 km

Comments 21

фигня, я на 42 000 поменял:

1. Обе шаровые (левая стучала жестко, менял сразу обе);

2. Втулки рычагов (рассохлись и растрескались. Был люфт на рычагах);

3. Оба краба приехали (пришел конец сайлентблокам);

4. Приехали обе опоры стоек с подшипниками. Причем после замены через два дня застучали снова (вскрытие показало, что разлетелся новый подшипник). Опоры грантовские, но нужно учитывать особенность автомобиля (с усилителем/или без);

5. Заодно поменял сцепление (поставил Валео. Посмотрим, может походит подольше). С выжимным жопа, он на грантах и К2 свой, особенный (еле нашел, никто толком ничего не знает ни на рынке, ни в сервисах). Купил комплект сцепления, не подошел выжимной, пришлось покупать его отдельно.

Ну и задние ступичные гудят, пока не трогаю.

В общем и целом автомобиль неплохой, проходимый. Но такой фронт работ на 42 000 это перебор! И это в Питере с более-менее ровными дорогами))

По деньгам все встало тысяч около 25

Удачи, браток. Но, что то, правда печально все как-то у тебя ((( Глобально развалилось скажем.

Обе шаровые на 18 т.км заменил, дороги сказываются( Одна совсем умерла, другая ещё походит, но привык так. Если уж менять, то менять обе

Посмотрю сколько вторая проходит, для сравнения.

У отца гранта. Ездит аккуратно. Тоже поменяли 1 левую шаровую на 29тыс.км. Машине 3,5 года. Другая правая шаровая нормальная. А эта болтается разбитая. Такое качество деталей.

Да, качество подводит. Поэтому и не берут наши машины.

79500 отходили родные.

Тоже, когда первый раз прикручивал шаровую к кулаку очень долго провозился, постоянно на излом… В следующий раз уже сточил немного резьбу, чтобы болт сначала попал в отверстия и лишь потом пошел по резьбе, практически болт магазинный получился, как на фото) Совет на будущие))

Дельное предложение, возьму на заметку на будущее. Спасибо.

Странно странно. На калинах шаровые вроде надежный узел.

Сам удивлен. Вроде бы надёжный узел, а вылетел неожиданно быстро.

Странно странно. На калинах шаровые вроде надежный узел.

у меня на 24000 обе под замену

Брачина видимо. У меня 65, пока родные стоят. Люфтов-стуков нет еще. У братки за 70-т пробег, тоже родные еще стоят (((

Странно странно. На калинах шаровые вроде надежный узел.

Нет, последнее время по столько и ходят.

А-фи-геть, что ж как печально то ((( Я после классики прям обрадовался такому ресурсу было. . .

На классике 2 месяца как поменял верхнюю(одну) и меньше года вторую-все, уже обе стучат(

На прошлой Калине проходили 1 год или 20000. Поменял.

Трек пробовал? У меня после кучи перепробованного говна по два года ходили. Ну и белебеевские тоже неплохи были.

Пробовал, но еще когда у меня была пятерка, а это 15 лет назад. Супер. Сейчас не могу найти. Или не пытался:-)

У меня тоже стук был, решил что шаровые. Оказался подрулевой карданчик

  • Доллар — 58,85 руб.
  • Евро — 62,68 руб.
  • Разместил: admin;
  • Прочитано: 4097;
  • Дата: 29-05-2014, 15:49;

Полезная информация:

Получить профессиональную консультацию при подборе товара можно, позвонив по телефону 8 800 555-43-85 (звонок по России бесплатный).

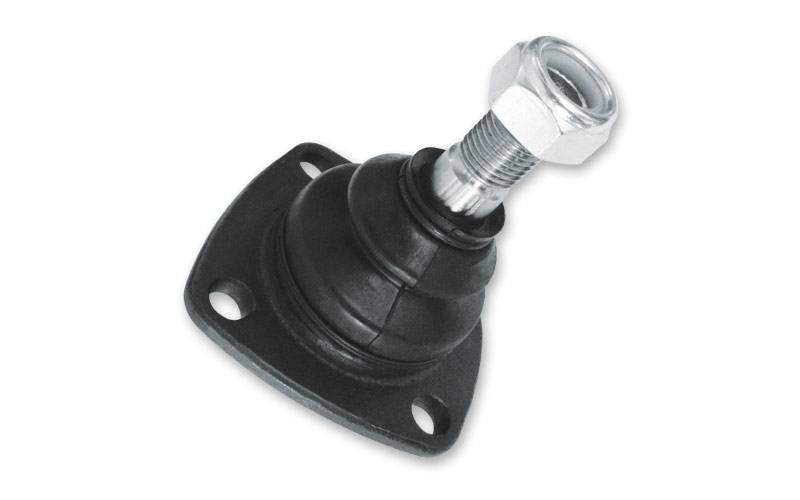

Шаровая опора – один из важнейших компонентов передней подвески переднеприводных автомобилей, в том числе и на Ладе Калине. Главное назначение шаровой опоры – быть связующим звеном между ступицей поворотного колеса и рычагами подвески. Т. е. при вертикальном перемещении совершается поворот ступицы, а горизонтальное положение колеса остаётся неизменным. За состоянием шаровой опоры следует внимательно смотреть. В противном случае велика вероятность серьезных последствий, особенно если поломка случится во время движения. При выходе из строя шаровой опоры колесо развернется наружу и автомобиль гарантированно упадёт на крыло. Если представить такую ситуацию на высокой скорости, высока вероятность, что ее развитие приведет к серьезному ДТП.

Сколько служат шаровые

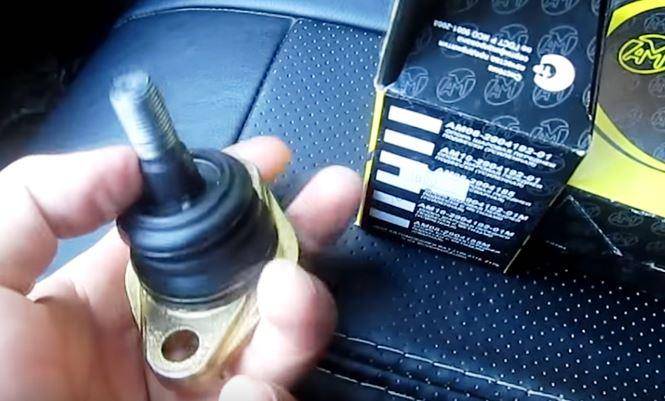

Последний раз не помню какой фирмы покупал, а сейчас взял вот такие.

Название фирмы здесь не важно, можно покупать любые, лишь бы качество было нормальное. Да и зачем мне рекламировать чужие товары

Руками палец сдвинуть очень трудно, плотная посадка. В наборе 2 болта, гайка и шайбы.

Совет: ведите рабочий журнал по ремонту автомобиля. Меняете запчасть – пишите, сколько она прошла в км, указывайте дату замены.

Потом будет проще продать машину, будущий владелец узнает о заменах. Для вас тоже легче – будете знать, когда что меняли. Я, например, на память не всегда помню, какую деталь, когда ставил. Посмотрел журнал — там все записано.

Как проверить шаровую опору? Несколько способов + полезная информация

В домашних условиях не знаю, как проверить шаровую опору на работоспособность. Сегодня мало кто детально разбирается в устройстве автомобиля, взаимодействии узлов и агрегатов. Многие считают, что проще отогнать авто на СТО и пусть специалисты занимаются. Не все автомобилисты так относятся к своим любимцам, некоторые считают своим чувством долга самим разбираться в некоторых поломках.

Как правило, львиную долю внимания уделяют всегда ходовой части, так как это безопасность водителя и пассажиров во время движения. От того как будет работать этот узел, напрямую зависит скорость передвижения, количество перевозимого груза, работоспособность иных узлов в виде трансмиссии, мотора, тормозной системы. Зачастую поломки возникают при эксплуатации машины с плохим дорожным покрытием, существенном нарушении сроков прохождения технического осмотра, установкой некачественной детали.

Конечно это не полный перечень, могут быть и иные факторы, такие как механическое повреждение или авария.

  • Способы проверки
  • Признаки износа
  • Алгоритм замены своими руками

Способы проверки

Как проверить шаровую опору? На самом деле протестировать намного проще, чем заменить. Итак, для диагностики в домашних условиях нам необходимо:

  • Заехать машиной на смотровую яму или эстакаду. Можно и ровная поверхность, но желателен доступ к днищу авто;
  • Выжать ручной тормоз, включить нейтральную скорость, заклинить задние колеса специальными башмаками;
  • Поддомкратить поочередно левое и правое переднее колесо, взявшись одной рукой в верхней точке шины, а второй в нижней. Приложив усилия, попробовать пошатать колесо вниз-вверх. Если будет слышен легкий стук и люфт, значит необходимо срочно проводить замену шаровой опоры. В противном случае выезжать на трассу крайне опасно. Если же люфта нет, значит можно следовать далее.

Существует и иной способ проверки:

Забравшись под переднюю часть авто, вооружившись штангенциркулем или глубиномером провести замеры в середине шаровой опоры между торцевой частью пальца и отверстием посередине шаровой опоры.

К примеру, у моделей ВАЗ, глубина не должна быть более чем 12 мм., у иных марок показатели написаны в руководству по эксплуатации. Если же нет под рукой инструкции, ее всегда можно скачать с интернет.

Факторы, влияющие на износ:

  • Естественное изнашивание узлов ходовой части транспортного средства;
  • Превышение максимально допустимых нагрузок;
  • Подверженность негативному воздействию воды, холодов, пыли, грязи вследствие повреждения защитного пыльника на шаровой опоре;
  • Фактическое отсутствие смазки внутри изделия, что приводит к клину.

Признаки износа

  • Характерный и отчетливый стук при езде по неровностям и ухабам;
  • При повороте руля слышен скрежет и увеличено усилие, с которым осуществляется поворот;
  • Автомобиль плохо держит дорогу. Такое ощущение, что он порхает, а не едет;
  • Неравномерное и быстрое изнашивание автомобильных шин.

Порядок замены шаровых опор

Перед выполнением работы следует поставить автомобиль на стояночный тормоз, поднять с помощью домкрата и демонтировать колесо.

Демонтаж шаровой опоры выполняется следующим образом:

  1. Ключом на 19 отвернуть гайку, фиксирующую палец опоры на рычаге
  2. С помощью съемника выпрессовать палец из рычага
  3. Ключом на 17 или головкой TORX E12 выкрутить два болта крепления шаровой к поворотному кулаку
  4. Монтировкой отжать рычаг вниз, вынуть шаровую опору

Предварительно гайку и болты можно обработать средством WD-40 или подобным, однако в большинстве случаев крепеж выворачивается и без специальной подготовки.

Если у вас под рукой не оказалось съемника шаровых опор, то можно поступить следующим образом:

  1. Частично открутить гайку, оставив ее на пальце;
  2. Монтировкой подать усилие на рычаг сверху вниз;
  3. Уверенными ударами молотка по рычагу выпрессовать палец.

Теперь шаровую опору можно осмотреть и проверить на соответствие рабочим характеристикам. Опору необходимо зажать в тисках и рукой проверить палец на люфт в осевом и радиальном направлениях. В норме допускается люфт до 0,7 мм, при наличии даже незначительного перемещения пальца всю опору необходимо заменить. Если люфта нет, опора годится для дальнейшей эксплуатации.

Зачастую шаровая опора имеет нормальное состояние, однако ее резиновый защитный чехол (пыльник) разрывается и деформируется — в этом случае можно установить новый чехол. Для этого пыльник демонтируется, шарнир очищается от старой смазки, новый чехол до половины объема заполняется консистентной смазкой, и устанавливается на опору.

Наполнять смазкой необходимо и пыльник новой шаровой опоры. Забыв сделать это, вы резко сокращаете ресурс всей детали.

Новая шаровая опора монтируется в обратном порядке. Причем здесь возможны два способа:

  1. Сначала установить опору на поворотном кулаке, затем подвести рычаг и прикрутить гайку на палец;
  2. Сначала установить опору на рычаге, затем всю эту конструкцию подвести к поворотному кулаку и прикрутить опору двумя болтами.

Второй способ менее удобен тем, что опору довольно сложно подвести к поворотному кулаку так, чтобы совпали крепежные отверстия обеих деталей, поэтому лучше прибегать к первому способу.

При монтаже рекомендуется использовать динамометрический ключ, гайки крепления опоры к поворотному кулаку заворачиваются с усилием 50-63 Н·м, гайка на палец заворачивается с усилием 80-96 Н·м.

Автомобиль с новой шаровой опорой можно эксплуатировать в обычном режиме, примерно через 100 км пробега рекомендуется проверить крепеж опоры и при необходимости подтянуть болты и гайку с указанным выше усилием. В дальнейшем деталь не требует никакого обслуживания.

Трудно найти ребенка, которому не нравились бы активные игры на улице, и каждый ребенок с самого мечтает об одной вещи — велосипеде. Выбор детских велосипедов — ответственная задача, от решения которой зависит радость и здоровье ребенка. Типы, особенности и выбор детского велосипеда — тема этой статьи.

Теплое время года, особенно весна и лето — это сезон велосипедов, прогулок на природе и семейного отдыха. Но велосипед будет комфортным и принесет удовольствие только в том случае, если он подобран правильно. О выборе и особенностях покупки велосипеда для взрослых (мужчин и женщин) читайте в статье.

Шведский инструмент Husqvarna известен во всем мире, он является символом настоящего качества и надежности. Среди прочего под этим брендом выпускаются и бензопилы — все о пилах Husqvarna, их актуальном модельном ряду, особенностях и характеристиках, а также о вопросе выбора читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Диагностика шаровых опор и причины их выхода из строя

Как и все бюджетные переднеприводные автомобили, Лада Калина оснащается передней подвеской по типу МакФерсон. Вкратце конструкция представляет собой верхнюю опору в виде стойки с амортизатором и пружиной, нижнюю опору в виде поперечного рычага. Этот рычаг связан со ступицей колеса (посредством поворотного кулака) с помощью шаровой опоры. Конструкция элементарная и от этого надёжная, но присутствие подвижных элементов делает диагностику непростым занятием, требующим определенных навыков и знаний.

Признаки неисправностей шаровой опоры

Из самых распространенных симптомов неполадок этого узла можно выделить следующие:

  • при движении на небольшой скорости по неровностям раздается стук от передней подвески;
  • при повороте руля требуется приложить несколько большее усилие;
  • во время поворота руля начинает скрипеть подвеска спереди;
  • шины изнашиваются по-разному;
  • автомобиль уводит в сторону при прямолинейном движении.

Но диагностировать по этим признакам только шаровую опору невозможно, т. к. эти же симптомы могут указывать на неполадки с амортизационной стойкой, со ступичным подшипником или рычагами подвески. Есть ряд методов самостоятельного определения неисправностей, не отличающихся сложностью.

Способы диагностики

Варианты Выполнение
Самый первый и самый доступный – это проверка на слух.Для этого лучше воспользоваться помощью второго человека. Двигатель должен быть заглушен, автомобиль установлен на ровной площадке. Пусть помощник раскачивает машину. В это время нужно на слух определить посторонние звуки, доносящиеся от узла шаровой опоры. К сожалению, несмотря на простоту метода для неопытных автолюбителей он будет неинформативным, так как новичку сложно локализовать источник стука и скрипа.
Второй способ похож на определение неисправности ступичного подшипника.Для этого надо проверить люфт колеса методом качения. Предварительно необходимо вывесить нужное колесо с помощью домкрата. Далее, взявшись за нижнюю и верхнюю точку колеса, руками нужно раскачивать его в разные стороны. В идеале не должно быть люфта. Если есть люфт, это, возможно, укажет на неприятности с шаровой. С другой стороны, люфт может сигнализировать о проблемах со ступичным подшипником.
Третий способ предполагает диагностику на ощупь.Для этого на опору нужно положить ладонь таким образом, чтобы ладонь одновременно легла и на корпус и на шаровидный наконечник. В это время помощник должен раскачивать вывешенное на домкрате колесо, в этой ситуации можно легко ощутить степень люфта шаровой опоры.

Следует учитывать, что на неоригинальных опорах существуют специальные диагностические отверстия, позволяющие определить, насколько изношен наконечник. Кроме того, узнать о проблемах с шаровой можно по состоянию защитного пыльника. Даже небольшие трещины могут стать источником утечки смазки и попадания внутрь грязи и пыли. Как следствие, это ускоренный износ узла и сильное сокращение срока эксплуатации.

Причины неисправностей шаровой опоры

В числе самых распространенных значатся механические повреждения и естественный износ, который может значительно ускориться по ряду факторов.

Разрыв пыльника

Это одна из самых распространенных причин выхода из строя шаровой опоры. Исправный пыльник должен защищать внутренние рабочие элементы от попадания влаги, грязи, пыли и т. д. От этого смазка перестает выполнять свои функции, начинается усиленный износ деталей. Пыльник изготавливается из резины. Это значит, что в летнее время года и при низких температурах зимой защитный пыльник подвержен разрушению.

Бездорожье

При передвижении по неровной поверхности большую часть времени шаровая опора изнашивается намного интенсивнее. Особенно это актуально для России, где проблема с дорогами знакома каждому автомобилисту. Исходя из этого, не стоит ориентироваться на сроки эксплуатации, которые указывают европейские производители автозапчастей. Обычно менять лучше намного раньше, т. к. зарубежные бренды не учитывают состояние наших дорог.

Недостаточность или отсутствие смазки

При сильной выработке следует своевременно ее добавить, в противном случае усиленное трение металлических частей приведет к нагреву и быстрому износу шаровой. Обычно подобная ситуация приводит к сильному стачиванию пальца с шаровидным наконечником, в результате чего появляется увеличенный зазор, и палец болтается в посадочном гнезде.

Крепится болтами к рычагу

Это распространенный способ крепления на многих автомобилях от «классики» до иномарок. Принцип замены аналогичен для всех, за исключением Ваз 2101-07.

Не забываем про меры предосторожности – под колеса подкладываем стопоры, чтобы зафиксировать машину. Когда подняли кузов авто, подставляем под него упор, чтобы автомобиль не упал на пол, если сорвется с домкрата. Чистим все резьбовые соединения от коррозии и грязи

Обрабатываем их ВД-40 или керосином

Чистим все резьбовые соединения от коррозии и грязи. Обрабатываем их ВД-40 или керосином.

Если гайка крепления опоры к поворотному кулаку имеет шплинт, вытягиваем. Выкручиваем её полностью.

На некоторых моделях шаровая опора имеет длинный палец, полностью выкрутить гайку не получиться, будет мешать либо привод, либо выступ на кулаке. Откручиваем её настолько, насколько позволяет длина резьбы.

Основная идея данного способа заключается в том, чтобы вытолкнуть шаровую из кулака за счет силы пружин подвески, не применяя съемников. При среднем положении подвески между кулаком и рычагом есть некоторое расстояние. Когда она работает вниз, это расстояние уменьшается. Если в этот зазор установить упор или любой ограничитель хода, то усилие пружины, при просадке автомобиля вниз, будет направлено на выдавливание шаровой из кулака.

В некоторых случаях, этого расстояние недостаточно для установки упора. Домкратом поднимаем колесо до тех пор, пока нижний рычаг не примет горизонтальное положение. В большинстве случаев задрать машину выше положенного не получиться, помешает ход подвески.

Отсоединяем одно из креплений стойки стабилизатора. Так будет удобнее двигать рычаг. Можно этого не делать, потратите больше сил.

В этот зазор вставляем металлический клин, проставку, все, что выдержит нагрузку авто и его толщины хватит для снятия шаровой. В большинстве случаев используют для этого зубило. Оно имеет клиновидный наконечник, плоское, металлическое, с достаточной толщиной (проверенно на практике). Если не захочет влазить, аккуратно вбиваем его молотком.

Опускаем домкрат, колесо и рычаг опускается, уменьшается расстояние между ним и поворотным кулаком. В это время вы услышите металлический удар – это шаровой палец выскочил из конуса поворотного кулака.

Откручиваем опору от подвески. Опускаем рычаг вниз при помощи монтировки и снимаем деталь. Нет такой возможности? – Поднимаем ступицу колеса домкратом. Вынимаем изношенный шарнир и меняем его своими руками.

Гайка крутится вместе с пальцем

С такой проблемой я столкнулся при замене шаровых опор на Ваз 2107, об этом будет отдельная статья. Если применяется гайка с нейлоновой вставкой и длина резьбы не позволяет её полностью выкрутить, то первым делом выпрессовываем его. Здесь есть большая вероятность, что палец будет проворачиваться из-за этой пластиковой втулки внутри неё.

Монтировкой упираемся в ступицу и край рычага. Другой конец монтировки тянем внутрь автомобиля. Таким образом, мы разводим между собой ступицу и рычаг, заклинивая палец в конусе кулака. Он становится неподвижным, можно открутить гайку.

В некоторых случаях приходиться применять горелку, если окисленная резьба и гайка не поддаются. В данном случае расплавляют нейлоновую втулку.

Ставим на место новую деталь

Осматриваем деталь и при необходимости добавляем смазку под пыльник. В зависимости от того, с какой стороны крепиться опора к рычагу, снизу – надеваем пыльник на палец, если сверху – оденем его позже. Прикручиваем шаровую к подвеске автомобиля болтами и гайками.

Вставляем палец в конус поворотного кулака. Смазываем видимую резьбу, чтобы она не приржавела к гайке и закручиваем её до упора.

Может быть такое, что она начнет прокручиваться в самой нижней части резьбы. Это значит, что палец полностью «не сел» в конус кулака. Устанавливаем колесо на место, опускаем машину на землю. Подставляем под нижний рычаг домкрат и им поднимаем авто. Под весом автомобиля он полностью запрессуется в конус, гайка не будет проворачиваться. Подтягиваем её, но без фанатизма, чтобы в следующий раз можно было открутить. Устанавливаем шплинт на место.

Выводы

Процесс замены шаровых опор на Ладе Калине достаточно простой и легкий

Но, стоит обратить внимание на выбор детали, поскольку именно от ее качества зависит то, насколько долго и качество она будет держать подвеску

Источники

  • https://zapchasti.expert/podveska/sharovaya-opora/sharovaya-opora-na-lada-kalina.html
  • https://www.avtoall.ru/article/20981983/
  • https://carfrance.ru/menyaem-sharovuyu-oporu-na-lada-kalina-svoimi-rukami/
  • https://mylada.net/remont/zamena-sharovyx-opor-na-kaline.html
  • https://ladakalinablog.ru/zamena-sharovyx-opor-svoimi-rukami/
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
