Самостоятельная замена шаровой опоры
В ходе ремонта потребуются наборы головок и ключей, молоток. Также рекомендуется подготовить WD-40, с помощью которого облегчается проведение работ.
Для устранения неисправностей, затронувших шаровую опору, необходимо загнать автомобиль на эстакаду (яму), приподнять на домкрате, после чего снять колесо с той стороны, где возникла проблема. Этим открывается доступ к всем болтам крепления шаровой, один из которых крепит деталь к кулаку, а оставшиеся — к рычагу. Данные элементы рекомендуется предварительно зачистить, удалив следы загрязнений небольшой щеткой из металла, а затем нанеся WD-40.
Нередко гайка крепления пальца шаровой плотно зафиксирована на кулаке. Из-за этого элемент невозможно открутить рожковым ключом. В подобных случаях сначала снимаем гайку ступицы, а затем — сдвигаем привод, используя наставку и молоток. Как только элемент изменит положение, можно переходить к дальнейшим работам.
На следующем этапе откручиваем гайку. Для этого подойдет 18-миллиметровый ключ. В момент, когда элемент упрется в корпус наружного шарнира, с помощью монтажной лопатки отгибаем рычаг. Перед началом этих манипуляций рекомендуют зафиксировать поворотный кулак посредством какой-либо опоры.
Далее удаляются датчик ABS и тормозной шланг. Следом выпрессовывается палец. Для этого нужно молотком ударить по проушине, предварительно подложив опору, чтобы не повредить поворотный кулак. После выхода детали отворачиваем гайки в месте крепления последних к стойке. Вынув палец, откручиваем ключом на «21» и вынимаем болт, расположенный на рычаге подвески. В конце снимаем эту деталь.
Установка новой шаровой занимает несколько минут. Для этого нужно открутить три болта от рычага и снять старую деталь. Затем необходимо установить новую шаровую опору. В этом случае рекомендуют использовать болты, идущие в комплекте. После этого закрепляется сначала палец, а потом крепежи рычага.
Завершив описанные манипуляции, нужно восстановить первоначальный вид подвески. Для этого следует выполнить несколько действия в приведенном порядке:
- Монтируется привод.
- Устанавливаются гайки, которые крепят стойку к кулаку.
- Затягиваются гайки ступицы и кулака.
- Монтируются обратно датчик ABS и тормозной шланг.
Многие автовладельцы рекомендуют проводить в рамках замены шаровой опоры на Рено Дастер финальную затяжку ранее открученных элементов при загруженной машине. Для этого нужно опустить домкрат, покачать кроссовер из стороны в сторону, а затем завершить процедуру. Благодаря таким действиям каждая деталь займет нужное положение.
Как определить, что гудит именно ступичный подшипник и что может гудеть кроме него
Определить гул или шум в сборе ступицы – сложная задача даже для опытного водителя. Автомобиль имеет сложное устройство операционной системы. Узлы реагируют на износ индивидуально, и иногда выявить шум ступичного подшипника крайне сложно, особенно без опыта.
Существует несколько характерных признаков этого узла:
- Увеличение, появление посторонних шумов на скорости. Дальнейшее ускорение сопровождается изменением высоты звука.
- Гул, возникающий при повороте автомобиля. Это связано с перераспределением динамических нагрузок на шасси. Результат: во время маневра проявляется одна сторона.
- Невозможность определения точных параметров сход-развала автомобиля. Показатель можно отнести к наиболее правдоподобным. Точнее, просто открытие узла. На станции используются лазерные датчики угла поворота колес. Если начать менять из указанного диапазона, не дав мастеру установить значение, то ковш имеет износ. Скорее всего, его нужно будет заменить.
Что может гудеть кроме ступичного подшипника:
- шарниры равных угловых скоростей — гомокинетические шарниры;
- шины (отбалансированные);
- механическая коробка передач;
- редуктор, раздатка;
- некоторые компоненты двигателя — муфта кондиционера, насос и другие.
Примечание: сильный шум при езде — это не ступичный подшипник, а случай. Неправильно установленные тормозные колодки также издают характерный скрип.
Диагностика ступичного подшипника
Материалы по теме Что стучит в подвеске — проблему нашли самостоятельно
Чтобы определить повреждение заднего подшипника, подвесьте автомобиль на подъемнике. Сначала проверьте зазор в подшипнике, покачав колесо. Наличие зазора – явное подтверждение того, что подшипник неисправен. Большинство современных автомобилей имеют двухрядные подшипники, которые устраняют зазор, а это означает, что если он все же возникнет, деталь придется заменить.
Бывает, что зазора нет, а шум от подшипника при движении автомобиля все равно есть. В этом случае для обнаружения неисправного подшипника нужно прокрутить колесо на подвешенном автомобиле. Даже на относительно низких скоростях будет виден плохой подшипник.
Проверка подшипника с вывешиванием колеса
Заводим колесо с пола домкратом и поворачиваем колесо сначала горизонтально, затем вертикально. В этом случае ступичная гайка и колесные болты должны быть затянуты прочно и надежно
Здесь нужна осторожность, ведь люфт может быть как в шаре, так и в рулевой тяге. Обычно зазор в подшипнике имеет небольшую амплитуду и небольшую выпуклость
Проверка подшипника с раскруткой вывешенного колеса
Включаем третью или четвертую передачу, крутим руль, затем глушим двигатель, ставим передачу на нейтралку, быстро выходим из салона и прислушиваемся к наличию или отсутствию посторонних звуков.
Непосредственная проверка подшипника
Для этого снимите колесо, открутите гайку или болт ступицы и снимите поворотный кулак с карданного вала. Тогда можно напрямую определить наличие или отсутствие люфта, покачав кубик в кулаке. Если он присутствует, люфт на 100 % определяется выходом из строя ступичного подшипника.
Симптомы неисправности ступичного подшипника
Первым признаком, указывающим на неисправность ступичного подшипника, является вот такой характерный звук. Это характерный скрип, стук или дребезжание в районе колеса. Вы услышите его как в машине, так и снаружи, когда машина проедет.
Еще одним признаком неисправности ступичного подшипника является вибрация, которая передается как на руль, так и на весь автомобиль. Поэтому обойти этот симптом вряд ли удастся.
Если автомобиль тянет в первую сторону или влево, это также может быть результатом проблем с ступичными подшипниками. Суть в том, что при заклинивании колеса прямолинейное движение, к сожалению, невозможно. В таких случаях необходимо без промедления заменить подшипник.
Как снять и заменить передний ступичный подшипник в Рено Дастер
Для проведения замены переднего подшипника ступицы Дастер важно обеспечить неподвижность автомобиля. Для этого его нужно поставить на ручной тормоз, а рычаг коробки передач перевести в положение скорости «1»
Под колеса нужно установить противооткатные стопоры.
Когда все готово, можно переходить непосредственно к самой процедуре:
- Для начала нужно ослабить гайку ступицы на несколько оборотов. Для этого понадобятся головка и стальной вороток. В противном случае сорвать ее будет сложно.
Конструкция ступицы сложная, поэтому понадобятся разные инструменты
Чтобы достать подшипник, ступицу впрессовывают из гнезда при помощи молотка.
Важно следить за тем, чтобы торец подшипника и кулак были параллельны
Существуют три варианта установки новой ступичной запчасти на Рено Дастер.
Первый вариант
Корпус кулака нужно установить на ровную поверхность. Предварительно посадочную поверхность нужно тщательно смазать и нагреть горелкой. Затем новую деталь следует наживить в посадочное отверстие.
Далее сильно нажать на деталь, чтобы она вошла минимум на 1-2 мм. Затем нужно взять оправку, наставить на подшипник и равномерными движениями запрессовать новую деталь.
Ни в коем случае нельзя допускать перекосов при «наживлении» детали
Второй способ
Во втором случае при замене подшипника переднего левого привода Дастера нагрев проводить не нужно:
- Корпус кулака следует установить на ровной поверхности и смазать посадочное место.
- Далее болт съемника нужно вставить в отверстие кулака и в шарикоподшипник.
- Затем нужно соединить болт с диском. Для этого понадобится чашка, при помощи которой можно упереться в корпус детали.
- Далее гайку съемника вручную закручивают до тех пор, пока не будет достигнут натяг.
После этого нужно воспользоваться головкой с трещоткой.
Третий способ с применением пресса
Кулак нужно установить на плиту пресса. Деталь при этом должна стоять ровно. Оправу следует установить сверху и усилием пресса подшипник впрессовать на место.
После установки нового подшипника можно переходить к сборке всего узла. Когда все работы окончены, следует проверить колесо на предмет люфта. Если он отсутствует, значит, деталь установлена правильно.
Ремонт
Ремонтные работы начинаются с определения места поломки. Это сделать необходимо, так как обычно ломается не сама деталь, стоящая достаточно дорого, а отдельные элементы.
Первичный осмотр
Первичный осмотр позволяет выявить место, где возникла проблема. Чтобы оценить состояние кардана и крестовины, Дастер необходимо установить на эстакаде и приподнять на домкрате так, чтобы колеса могли свободно вращаться.
В ходе первичного осмотра нужно обратить внимание на следующие аспекты:
- текущее состояние и прочность затяжки креплений;
- состояние подшипников и уплотнителей (отсутствие видимых дефектов);
- состояние соединения шлицев;
- наличие люфта у шарниров.
Крестовина кардана Duster
На кардане у Рено Дастер используется крестовина, размеры которой составляют 19х55,2 (нередко пишут 55,5), следующих марок:
- GKN;
- GMB;
- Febest;
- Zekkert.
Крестовина 19×55 сравнительно часто имеет производственный брак, наличие которого можно проверить при покупке. Для этого деталь нужно положить на ровную поверхность. Далее необходимо взять крестовину двумя пальцами за противоположные концы и пошатать. Аналогичную манипуляцию следует провести в отношении других частей детали. Отсутствие люфта (крестовина не шатается) свидетельствует о том, что продукт выпущен без дефектов.
Демонтаж и ремонт
Чтобы снять проблемную деталь, необходимо выполнить несколько действий:
- Помечаются места расположения фланцев ведомого вала и вилок карданных шарниров, электромагнитной муфты. Этим облегчается процесс обратной установки детали. Кроме того, пометки помогают восстановить прежнюю балансировку кардана.
- Накидным ключом на «16» выкручивается болт, который фиксирует вилку шарнира к электромагнитной муфте.
- Провернув кардан, выкручиваются оставшиеся 3 болта.
- Карданный вал выдвигается вперед, после чего из фланца электромагнитной муфты выводится центрирующий буртик вилки.
- С помощью проволоки фиксируется шарнир вала к муфте.
- Ключом на «13» откручиваются 2 болта, которые фиксируют к днищу автомобиля кронштейн промежуточной опоры.
- Ключом на «16» (потребуется удлинитель) откручиваются болты вилки переднего кардана. Крепления фиксируют деталь к раздаточной коробке.
- Деталь сдвигается в сторону, и выводится центрирующий буртик. После этого вал можно снимать.
В связи с этим чаще проводят замену крестовины на новую. Для этого необходимо снять стопорные кольца шарнира. Затем нужно демонтировать старую крестовину. Перед монтажом следует защитить посадочные места скользящую вилку.
Если помимо установки новой крестовины потребовала замена подвесного подшипника, автомобиль после завершения работ нужно проверить на наличие вибраций. В случае возникновения последний следует провести отцентровку. Для этого кроссовер устанавливается на подъемник, а крепежные элементы подвесного подшипника ослабляются. Далее водитель запускает мотор и, переключив на четвертую передачу, ускоряется до 100 км/ч. Затем выжимается сцепление и отпускается педаль газа. В конце нужно дождаться полной остановки колес, после чего можно выключать двигатель.
Таких манипуляций обычно бывает достаточно для того, чтобы отцентровать детали. В случае если вибрация продолжает беспокоить, необходимо проверить правильность установки кардана.
Когда проблема кроется в шлицевых соединениях (наблюдается люфт), ремонт осуществляется в несколько этапов. Сначала снимается кардан. После этого шлицы разъединяются и очищаются от загрязнений. В завершении с помощью специального штуцера заливается смазка. При сильной изношенности шлицов потребуется полная замена карданного вала.
Как устроена ходовая часть передней оси?
На подрамнике держатся два треугольных рычага, которые через шаровые опоры соединяются с поворотными кулаками. Последние через кронштейн прикрепляются к стойке, а она устанавливается в брызговике кузова и служит для гашения ударов на подвеску за счет свойств стоек и пружин, установленных на ней.
К конструктивным частям подвески относятся:
- подрамник;
- рычаг подвески, салйентблоки и шаровая;
- поворотный кулак со ступичным подшипником и самой ступицей;
- стойка-амортизатор;
- штанга стабилизатора поперечной устойчивости;
- подушка стабилизатора;
- стойка стабилизатора.
Для эффективного поглощения колебательных движений кузова, нормальной управляемости и курсовой устойчивости Рено Дастер в стойках находится двухтрубный газовый амортизатор. К средней части основания стойки прикреплена нижняя опорная чашка пружины, а на нижней части находится кронштейн для прикрепления к поворотному кулаку.
На штоке амортизатора ходовой части передней оси Дастера располагается буфер хода сжатия, который имеет защитный чехол. Сверху пружина поджата к верхней опорной чашке, которая держится на штоке амортизационной стойки.
Между верхней чашкой пружины и опорой стойки имеется торцевой подшипник, который дает корпусу возможность отклоняться вместе с пружиной, а шток амортизатора при этом остается неподвижным.
Тяговые и тормозные силы при езде управляются за счет рычагов подвески, которые объединяются через шаровые опоры с поворотными кулаками, а через сайлентблоки с передним подрамником. Подрамник жестко крепится к кузову при помощи четырех болтов.
Основание шаровой опоры крепится к рычагу. Шарнир опоры защищен защитным чехлом из прочной резины. Палец шарового шарнира опоры вкладывается в коническую проушину поворотного кулака и держится гайкой.
Устройство ступичного узла
В поворотном кулаке есть отверстие, в которое запрессован закрытый шариковый радиально-торцевой подшипник. Колесная ступица запрессована во внутренние кольца, которые стягиваются гайкой на резьбовой части хвостовика основания внешнего шарнира колесного привода. Гайки ступичных подшипников имеют правую резьбу, а при эксплуатации они не нуждаются в регулировках.
Штанга стабилизатора Рено Дастера создана из качественной пружинной стали. Она держится на подрамнике за счет скоб через подушки из резины. Два конца штанги соединены со амортизационными стойками через стойки стабилизатора. Они представляют собой стальные стержни с парой шаровых шарниров с обеих сторон.
Угол развала и угол оси поворота переднего колеса заданы конструкторами и не поддаются регулировке. Их проверяют на СТО и сравниваются с контрольными значениями. Когда значения углов отклоняются от нормы, необходимо продиагностировать переднюю подвеску.
Ступичный узел передней подвески имеет следующее устройство:
- поворотный кулак;
- проушина крепления наконечника тяги;
- отверстие для датчика скорости;
- отверстия для телескопической стойки;
- отверстия для направляющей тормозных колодок;
- ступичный подшипник;
- ступица;
- проушина для пальца шаровой.
Когда менять подшипник задней ступицы на Рено Дастер 4х4
Чёткого регламента по замене ступичного подшипника на полноприводном Дастере нет, поскольку он меняется в зависимости от условий эксплуатации и состояния подвески
Замена ступичного подшипника необходима по мере его износа. У одних он может прослужить до 60 тысяч пробега, другие могут откатать 120 тысяч и не знать как он выглядит. И дело не только в качестве дорог, но и в манере езды, а также в разнице по нагрузке на заднюю подвеску и задний привод. Качество подшипника тоже имеет большое значение, поскольку на разные сборочные линии и в разные года выпуска поступали расходники от многих производителей.
Как бы там ни было, замена подшипника задней ступицы светит тогда, когда чётко проявляется ряд симптомов:
- Явно слышен гул со стороны заднего колеса независимо от нагрузки и скорости.
- Появляется люфт колеса, который можно ощутить при вывешенном автомобиле на домкрате.
- Вывешенное колесо может приклинивать время от времени.
- Стук и скрежет при движении.
Если самостоятельная диагностика показала, что подшипник ступицы отжил своё, будем подбирать хорошую запчасть и заниматься заменой.
Передний подшипник ступицы: особенности выбора, цены, размеры, артикулы
Главной особенностью выбора переднего или заднего ступичного шарикоподшипника, является тот факт, что для Рено Логан существуют изделия с АБС и без АБС. Чем отличаются подшипники с АБС и без АБС? Ответ простой, в первом случае на детали нанесена специальная магнитная полоса (кольцо), расположенная на месте резинового сальника с торца изделия. Во втором случае этой магнитной полосы нет.
Подшипник ступицы без ABS:
Важно знать:Если на автомобиль с анти блокировкой поставить запчасть для авто без АBS, то на панели будет гореть сигнал, что ABS неисправна, и она не будет работать
Номер ступичного подшипника Рено Логан
На заводе в ступицу ставят изделия марки SNR. Соответственно и рекомендуется покупать этот бренд.
- Номер подшипника с АБС (с 03.07 года) — R155.75;
- Номер с AВS (до 03.07 года) — R155.80;
- Номер подшипника без AВS — R155.16.
Оригинальный заводской артикул подшипника:
- без АБС — 771205779.
- с АБС — 6001547686.
Цена нового элемента ступицы Рено Логан
Надежный производитель – это завод FAG, стоимость изделий которого составляет от 2500 руб. до 5000 руб. Следующий ценовой сегмент – это от 1700 руб. до 2500 руб. За такую цену можно купить качественный, так и плохого качества подшипник, тут как повезет. Лучше производители: SNR, SWAG, NTN. Как правило подшипники с ABS — дороже в 1,5-2 раза.
Рекомендуемые производители подшипника передней ступицы для Рено Логан 1.4-1.6
№ п/пПроизводитель / СтранаАртикул (каталожный номер)Цена 2019 год, рубОсобенностиСтопорное кольцоПодшипникКрепежные ступичные болтыИнструкция
| 1 | FAG Германия Аналог | 713 6300 30 (без ABS) 713 8013 10 (с ABS) | 1400, 3800 | + | + | — | — |
| 2 | FEBI Германия Аналог | 24315 (с ABS) | 3000 | + | + | — | — |
| 3 | SKF Швеция Аналог | VKBA 3596 (без ABS) | 1400 | + | + | + | — |
Размер подшипника ступицы на Рено Логан
Последний критерий выбора — это проверка на соответствие размерам. Если подшипник дешевый, размеры могут не совпадать с оригинальными. Размеры детали следующие: 37 мм – внутренний диаметр кольца (под посадочный диаметр), 72 мм – наружный диаметр (под посадочный диаметр), 37 мм – ширина. Расширенный перечень технических характеристик представлен в таблице.
ТАБЛИЦА РАЗМЕРОВ СТУПИЧНОГО ПОДШИПНИКА
ПараметрЕд. измеренияЗначение
| Диаметр отверстия | mm | 37 |
| Наружный диаметр | mm | 72 |
| Номинальная высота | mm | 37 |
| Грузоподъемность динамическая | kH | 41,0 |
| Грузоподъемность статическая | kH | 34,0 |
| Номинальные обороты | об/мин | 3700 |
| Осевой зазор | mm | 0,05-0,09 |
| Тип стали | — | ШХ-15 |
| Твердость стали и роликов | HRC | 61-65 |
| Угол контакта дорожек качения | град. | — |
| Момент затяжки | kN*M | 190 |
| Шероховатость колец | Ra | 0.32 |
| Количество шариков | шт. | 30 |
| Вес | г. | 310 |
Рекомендуем: Автоматическая система парковки Парконик
Советы мастера-практика
А теперь я хочу дать вам несколько практических советов. Думаю, они будут вам не лишние и помогут в ремонте:
1.Не покупайте подшипник на руках. Рискуете приобрести подделку.
Покупайте деталь ведущих производителей, я их вам указал в этой статье.
2.У автомобиля Renault Daster 4х2 или 2х2 замена отличается от 4х4. Сориентировать по замене можно по аналогу автомобиль Renault Logan.
3.Старые детали подшипника никуда не применяйте.
4.Заменить также следует и подшипник на другой стороне автомобиля.
5.Штуцер тормозной трубки нужно отсоединить от тормозного цилиндра перед разборкой.
6.Тормозной трос прикрепите к щитку.
Замена подшипника передней ступицы Лада Калина: фото, видео, цена
Подробно о замене заднего ступичного подшипника мы уже писали. Рано или поздно в жизни владельца Лада Калина наступает момент, когда необходимо заменить передний ступичный подшипник. Эта деталь может выйти из строя через 20 000 км или раньше, все зависит от качества изделия. Согласно сервисных мануалов, ее замена должна проводится каждые 25-30 тыс. км.
Видео по замене переднего ступичного подшипника на Лада Калина:
Видео расскажет, как провести замену переднего ступичного подшипника Лада Калина, особенностях, а также даст некоторые рекомендации.
Процесс замены переднего ступичного подшипника
Новый ступичный подшипник Лада Калина
Для замены переднего ступичного подшипника на Ладе Калине потребуется определенный инструментарий, а именно: головка на 30, тонкое зубило, обвёртка, пассатижи для снятия стопорных колец, оправки.
Схема деталей ступицы и поворотного кулака
Когда собран весь инструмент, можно перейти непосредственно к процессу замены:
- Снимаем «клемму-минус» с аккумулятора.
- Демонтируем колесо с автомобиля.
Вид снятого колеса Калина
- Снимаем суппорт и тормозной барабан. Для этого необходимо открутить болты крепления, которых 4 штуки.
Снимаем суппорт и тормозной барабан
- Откручиваем гайки крепления ступицы.
Вид демонтированной ступицы
- Отсоединяем шаровую опору от поворотного кулака, для этого необходимо открутить две гайки крепления.
Демонтированный поворотный кулак
- Откручиваем гайку фиксации подшипника и снимаем ее вместе с шайбой.
- Выводы поворотный кулак с кронштейна стройки.
- Демонтируем наружный шрус и снимаем кулак.
Снятый поворотный кулак
- Выпрессовываем ступицу из кулака.

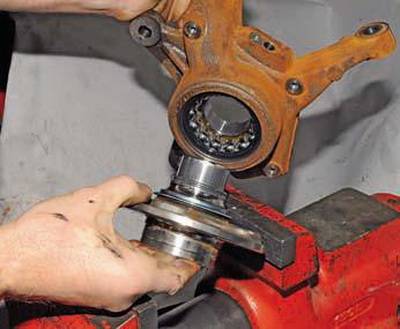

При помощи молотка и тисков выпрессуем ступицу с поворотного кулака
- Наружная часть подшипника может остаться на ступице, поэтому ее необходимо снять при помощи съемника.
Подшипник ступицы на поворотном кулаке
- Демонтируем стопорные кольца подшипника с поворотного кулака.
Демонтируем стопорное кольцо подшипника ступицы
- При помощи оправки выпрессуем подшипник.
- Теперь можно перейти к сборке.
- Устанавливаем новое спорное наружное кольцо.
- Впрессуем новый ступичный подшипник.
Впрессуем новый подшипник ступицы
- Монтируем внутренние стопорное кольцо.
Впрессованный новый подшипник
- Устанавливаем ступицу.
- Далее сборка проводится в обратном порядке.
Вот и все, подшипник заменен, и необходимо провести эти же операции с противоположной стороны.
Выбор запасной части
К выбору подшипника на Калину стоит относиться тщательно, поскольку именно от качества этого изделия будет зависеть, насколько хорошо вращаются передние колеса, а также держится вертикальный люфт колеса. Существует несколько вариантов покупки переднего ступичного подшипника на Калину.
Оригинальный подшипник
Оригинальный каталожный номер переднего ступичного подшипника – 1118-3103020. Средняя стоимость изделия составляет около 1500 рублей. В его комплект входит: подшипник, натяжная гайка и стопорное кольцо. Производство АвтоВАЗ.
Аналоги
Ступичный подшипник PILENGA
Аналог оригинальной детали производят две компании: Weber, с каталожным номером — BR 1118-3020 и Pilenga, с артикулом — PW-P 1313.
Оба производителя зарекомендовали себя на рынке достаточно хорошо и производят качественные запасные части. Средняя стоимость изделий составляет 1000 рублей. Комплектация стандартная, и ничем не отличается от АвтоВАЗ.
Как показывает практика, также подходят на Калину ступичные подшипники от ВАЗ-2108, но существует нюанс, поскольку он на несколько сотых мм меньше. Поэтому эксперты не рекомендуют его устанавливать, ведь случались случаи, когда он после установки проворачивался.
Заменить передний ступичный подшипник на Ладу Калину, как оказалось не так уж трудно, но все, же требуются некоторые знания в автомобилестроении. Как показывает практика, некоторые автолюбители устанавливают это изделие из тюнинг комплекта ступицы от «Брембо». Она имеет улучшенные характеристики, а также служит до 50-60 тыс. км. Правда, вот цена тоже не маленькая, один комплект стоит около 2000 рублей.
Замена подшипника ступицы переднего колеса Renault Duster
Замену подшипника ступицы переднего колеса проводим при выходе его из строя или при демонтаже ступицы, так как во время выполнения этой операции элементы подшипника будут повреждены. Работу проводим на ровной площадке. Операции по замене подшипников правого и левого колес аналогичны. Вывешиваем и снимаем колесо.

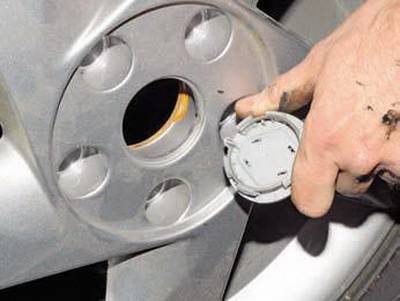

С внутренней стороны диска колеса, рукояткой молотка выталкиваем декоративную заглушку…
…и снимаем ее. Устанавливаем колесо на место. Включаем стояночный тормоз и подставляем под колеса упоры. На автомобиле с механической коробкой передач включаем первую передачу, а на автомобиле с автоматической коробкой устанавливаем рычаг выбора передач в положение «N».
Гайка подшипника ступицы колеса затянута большим моментом, поэтому инструментальная головка и вороток должны быть достаточно прочными, чтобы передавать необходимое усилие.
Головкой «на 30» отворачиваем гайку подшипника ступицы колеса. Если таким способом отвернуть гайку не удалось (колесо автомобиля проворачивается), то можно затормозить автомобиль, нажав педаль тормоза и удерживая ее, – для этого потребуется помощник. Вывешиваем и снимаем колесо.
Отсоединяем наконечник рулевой тяги от поворотного кулака.
Снимаем датчик скорости вращения переднего колеса.
Снимаем диск и щит тормозного механизма.
Выводим палец шаровой опоры из отверстия поворотного кулака.
Отсоединяем амортизаторную стойку от поворотного кулака. Снимаем поворотный кулак в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса. Так как разъединение поворотного кулака и шаровой опоры на автомобиле достаточно трудоемко…
…то можно снять кулак в сборе с рычагом передней подвески…
…и разъединить их на верстаке.
Ключом Тorx T-30 отворачиваем три винта крепления тормозного щита, и снимаем щит. Опираем поворотный кулак на губки тисков.
Нанося удары по торцу ступицы через оправку или инструментальную головку подходящего размера… !
…выпрессовываем ступицу. При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице. Зажимаем фланец ступицы в тисках. Вставляем зубило между торцем внутреннего кольца подшипника и буртиком ступицы.
Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице. Затем в образовавшийся зазор вставляем захваты съемника…
…и спрессовываем внутреннее кольцо подшипника со ступицы.
Щипцами для снятия стопорных колец или пассатижами с тонкими губками вынимаем стопорное кольцо подшипника из канавки поворотного кулака.
Чашечным съемником выпрессовываем подшипник из поворотного кулака. Подшипник также можно выпрессовать ударным способом. Для этого опираем кулак на губки тисков.
Нанося удары по торцу внутреннего кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака. Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.
Подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к датчику скорости вращения колеса.
Запрессовываем подшипник, прикладывая усилие через чашку съемника к наружному кольцу подшипника и опираясь съемником на кулак. После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо…
…и запрессовываем ступицу в подшипник, опираясь съемником на его внутреннее кольцо. Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.
Источник
