Установка турбины на двигатель с карбюратором

Турбина на карбюраторный двигатель – плюсы и минусы апгрейда

Каждый владелец автомобиля со временем задумывается об улучшении технических характеристик своего железного коня. Можно ли достигнуть увеличения мощности двигателя с помощью монтажа турбонаддува?

Турбина в процессе работы использует энергию газов, выделяющихся в процессе работы двигателя из выпускного коллектора. Воздушные потоки воздействуют на крыльчатку, раскручивая ее и лопасти компрессорного колеса. В двигатель поступает много воздуха, необходимого для насыщения топлива.

Количество топлива в цилиндрах увеличивается в несколько раз, тем самым можно достичь увеличения показателей мощности и расширения потенциала двигателя. Вместе с этим высокая интенсивность оборотов турбины (скорость вращения может доходить до 200 тысяч оборотов в минуту) увеличивает нагрузку на подшипник вала турбины. Часто именно разрушение подшипника становится причиной выхода из строя системы турбонаддува.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты
  • Home
  • Автогараж
  • Как Установить Турбину На Ваз 2109 Карбюратор

Как Установить Турбину На Ваз 2109 Карбюратор

как поставить турбину на вазу 2109 карбюратор

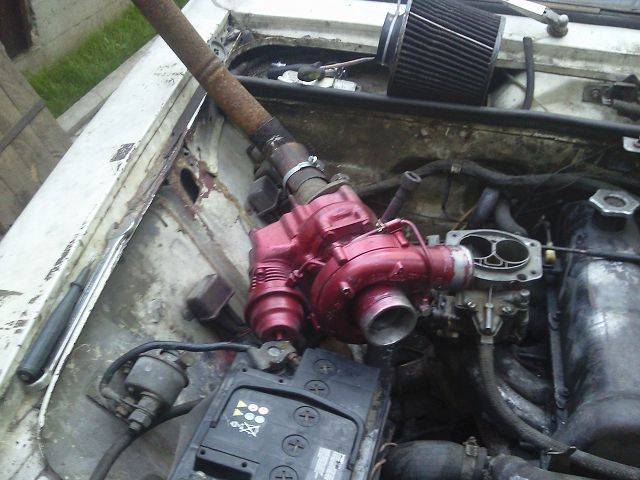

Турбина для девяти определенно экзотична. Конечно, преимущества турбодвигателей по сравнению с традиционными важны. Этот факт влияет на то, что все больше и больше автомобилей, которые ставят турбо. В СНГ турбодвигатели по-прежнему новинка. Существует просто наддув (механический), и есть турбо. Разница между ними в следующем в первой версии одной турбины вращает свой двигатель, во вторых двух. Один из них вращает выхлопные газы, и он начинает вращать второй, который подает воздух в двигатель. Турбонагнетатель имеет высокую эффективность, поскольку его вращение не требует затрат на двигатель. Условно турбины делятся на 2 группы: высокое давление (0,50 бар), низкое (0,2-0,4 бар). Если для первой серьезной модернизации требуется двигатель, то для второго можно практически не изменять заводские детали. Зачем мне нужна турбина для карбюратора девятого? Турбина на карбюраторе ВАЗ 2109 поможет получить максимальное количество л / с. Это очень удобно для тех, кто любит ездить. При том же рабочем объеме двигатель с турбонаддувом может иметь мощность 2 раза, а расход топлива практически не изменяется. Турбина на карбюраторе ВАЗ 2109 с высоким давлением, точнее ее установка, может быть довольно дорогостоящей. Поэтому рассмотрим вариант более бюджетной турбины низкого давления. Коленчатый вал, шатуны, блок цилиндров можно оставить на заводе. То же самое касается распределительного вала с клапанами. Но над поршнями и головкой цилиндра придется отражать, потому что установка турбины потребует уменьшения степени сжатия. И это может быть достигнуто установкой специальных поршней или увеличением камеры сгорания. Тем не менее, поршни можно оставить для семьи, изменив только головку цилиндров.

Что касается выхода, то теперь турбина размещается между впускной трубой и выпускным коллектором. Глушитель и резонатор можно оставить без изменений, но чтобы получить более высокую мощность, нужно поместить прямолинейный выход. Для инъекции потребуется увеличенный приемник. Небольшие изменения также влияют на систему смазки. В девятой турбина устанавливается между впускной трубой и выпускным коллектором сверху правого колеса. В воздушный компрессор подаются две насадки. Первый подключен к приемнику, второй. с воздушным фильтром. Таким образом, оказывается, что основные денежные затраты пойдут на покупку самой турбины. И модернизация затрат вряд ли потребует, так как большинство деталей остаются неизменными. «Лада Самара». автомобиль, который распространяется по российским дорогам. Первая Девять появилась в конце восьмидесятых. И до сих пор сотни таких машин пашут обширность нашего обширного. Автомобиль вышел довольно интересным и для своего времени даже современным. Но теперь, даже в более новых версиях, он довольно старый. Таким образом, владельцы автомобилей ищут все возможные способы улучшения характеристик работы и скорости. Карбюраторные двигатели на Девятки часто подвергаются серьезным испытаниям со стороны владельцев. Некоторым не нравится власть, другие. некоторые индикаторы. В результате многие автомобилисты выбирают, учитывая, что увеличение расхода топлива более чем компенсируется улучшением других характеристик. Другим хобби владельцев Lada Samara является установка турбины на ВАЗ 2109 (карбюратор). Благодаря грамотному подходу и, конечно, работающему двигателю без каких-либо дефектов, возможно собрать двигатель с турбонаддувом даже через день.

https://youtube.com/watch?v=4X_4mBJQ_QA

Сообщений 1 страница 22 из 22

Поделиться112.12.2013 16:00

Как вы многие уже заметили, что у меня много всяких идей. И я их воплощаю в жизнь. И вот поситила меня одна идея и вполне реальная. Почитав несколько статей решил поделиться ее с вами. На первый взгляд, идея о современном двигателе с турбонаддувом и карбюратором в одном флаконе, кажется противоречивой. При внимательном рассмотрении оказывается, что это действительно так. Но прежде чем отвергнуть эти старинные устройства, в этой главе мы попытаемся описать принципы действия систем турбонаддува с карбюратором.

Причины, по которым карбюратор полностью не удовлетворяет требованиям подачи топлива для двигателя с турбонаддувом, понятны и ясны. Выделяются две причины: величина расхода воздуха, при которой карбюратор может успешно работать, и неспособность системы с турбонагнетателем позади карбюратора (системы с протяжкой воздуха) на работу с промежуточным охладителем. Карбюратор имеет три элемента управляющие расходом топлива: жиклер холостого хода, главный жиклер, и воздушный жиклер, а так же мощностные жиклеры. Хотя эти элементы управления удовлетворительно функционируют при величине абсолютного давления 1,4 -1,7 бара (0,4 — 0,7 бара наддува), точное управление топливовоздушной смесью, чтобы удовлетворить или максимальным характеристикам или любым стандартам по выбросу вредных веществ, маловероятно. Физические правила гидроаэромеханики просто не позволяют сделать этого.

Возможны две различных компоновки систем турбонаддува с карбюратором (турбина с карбюратором). В системе с протяжкой воздуха карбюратор помещен перед турбонагнетателем, и топливовоздушная смесь проходит через всю систему.

Система с продавливанием воздуха выполнена наоборот, карбюратор размещен после турбонагнетателя. При такой компоновке топливовоздушная смесь не проходит через турбонагнетатель.

Эти два типа систем имеют свои достоинства и недостатки. Система с протяжкой воздуха является более простой, потому что это система низкого давления, в карбюраторе не происходит никакого изменения плотности воздуха. Так же не требуется байпасный клапан компрессора.

Это все, что можно сказать о системе с протяжкой воздуха.

Система с продавливайием воздуха имеет лучшую приемистость и холодный запуск, пониженный выхлоп вредных веществ и допускает использование промежуточного охладителя.

После рассмотрения перечисленных достоинств, фактически нет никаких причин строить систему с протяжкой воздуха, если только вы не живете в местности с теплым климатом, и никогда не намереваетесь развить серьезную мощность.

В системе с протяжкой воздуха карбюратор склонен к обледенению при температуре окружающей среды ниже 10°С.

Немного теории

Наиболее эффективно проводить подобные усовершенствования получается у того, кто имеет четкое представление о своих действиях. Для этого необходимо разбираться в теоретической части.

Итак, мощность автомобиля и расход топлива зависят от качества и степени обогащения топливно-воздушной смеси, поступающей в цилиндры, а также от ее объема.

Разумеется, объем сжигаемой смеси можно увеличить путем увеличения камеры сгорания, а также наращивания количества цилиндров. Однако оптимальных результатов это не принесет, так как двигатель становится большим и тяжелым, сильно увеличивается расход топлива.

Турбонаддув

решает эту проблему.

Дело в том, что обычный двигатель при работе сам себе нагнетает воздух за счет разрежения, которое создается поршнем. В турбированном силовом агрегате эту работу выполняет турбокомпрессор. При этом воздух предварительно сжимается, что позволяет закачать больший его объем. То есть, можно сжигать больший объем горючего. В результате получается возрастание мощности двигателя по отношению к объему двигателя и потребленного горючего.

Один важный момент: воздух, как известно, при сильном сжатии нагревается. Вторично он будет нагреваться при сжатии в камере сгорания. При этом возможно возникновение детонации. А, кроме того, вследствие нагрева плотность воздуха в цилиндре будет уменьшаться, из-за чего закономерно уменьшиться эффективность всей системы. Чтобы убрать эти негативные явления, применяются интеркулеры – охладители воздуха из турбины. Они представляют собой радиатор.

Обычно турбокомпрессоры устанавливались на двигатели с

электронным впрыском топлива

(бензин или дизель), а механические компрессоры на карбюраторные ДВС. При этом турбина на карбюраторный мотор тоже может быть установлена, однако возникают дополнительные сложности, о которых будет рассказано немного позже.

Как уже было сказано, существует два типа компрессоров:

  • Турбокомпрессор, работающий за счет использования энергии выхлопных газов. Отработанные газы попадают на крыльчатку и вращают ее, благодаря чему и происходит нагнетание воздуха;
  • Компрессор с механическим приводом. Он работает от привода двигателя. При этом снижается КПД и возрастает расход топлива по сравнению с первым вариантом компрессора, так как механический нагнетатель отбирает часть мощности у ДВС.

Вся система, кроме самой турбины, включает в себя еще несколько важных узлов, о которых необходимо помнить при установке:

  • регулировочный клапан, который поддерживает заданное давление;
  • перепускной клапан, который обеспечивает возврат сжатого воздуха назад, во впускные патрубки компрессора, если дроссельная заслонка двигателя закрыта;
  • стравливающий клапан, который сбрасывает сжатый воздух в атмосферу при закрытой дроссельной заслонке;
  • воздушные патрубки;
  • масляные патрубки (служат для смазывания и охлаждения турбины).

Что такое турбированный двигатель в автомобиле

Первые турбированные двигатели были сконструированы ещё в 1905 году, однако на легковые автомобили их начали устанавливать во второй половине 20-го века. Турбонаддув – система нагнетания в цилиндры атмосферного двигателя дополнительного воздуха, вследствие чего происходит повышение среднего эффективного давления в цилиндрах. Это увеличивает мощность мотора без внесения изменений в его конструкцию. Работу мотора с турбонаддувом обеспечивает приводной нагнетатель, использующий энергию отработанных газов. Они приводят в движение колесо турбины, которая в свою очередь вращает колесо компрессора с помощью роторного вала. Компрессорное колесо сжимает воздух, который нагревается, а после поступления в интеркулер охлаждается и подаётся в цилиндры.

До недавнего времени двигатели с турбонаддувом устанавливались исключительно на дорогостоящие спортивные модели автомобилей. Но, по утверждению маркетологов, в настоящее время доля моделей с такими моторами стремительно увеличивается, и турбина становится практически обязательным элементов престижных марок авто.

Турбины устанавливают гораздо чаще на дизельных двигателях, чем на бензиновых

Производители машин делают акцент на том, что турбодвигатели беспощадно теснят «атмосферники», и большинство покупателей хороших машин предпочитают именно такой тип двигателя. Но так ли хорош турбомотор, как это расписывают конструкторы и инженеры автопредприятий? Чтобы сделать выводы, стоит рассмотреть его конструктивные особенности и поближе познакомиться с принципом действия.

Конструктивные особенности

Система турбонаддува состоит из компрессора, интеркулера, регулятора давления наддува и других узлов. Главная деталь – турбокомпрессор, регулирующий рост давления в системе впуска воздуха. Интеркулер охлаждает воздух и повышает его плотность.

Схема движения воздуха во время работы турбированного двигателя

Всей системой управляет регулятор наддува. Это перепускной клапан, ограничивающий давление отработанных газов. Отсекая некоторое их количество, клапан делает давление наддува оптимальным.

Турбокомпрессор работает следующим образом:

  1. Воздух проходит через воздушный фильтр и поступает во входное отверстие.
  2. Происходит сжатие воздуха, и в нём увеличивается содержание кислорода. Воздух нагревается, и его плотность снижается.
  3. Массы воздуха покидают турбокомпрессор и попадают в интеркулер, в котором происходит охлаждение.
  4. Сжатый воздух проникает через дроссель и впускной коллектор в цилиндры мотора.
  5. Часть выхлопных газов, образовавшихся при сгорании топлива в цилиндрах, передаётся турбодвигателем назад в коллектор турбины. Этот поток воздуха запускает движение вала, на противоположном конце которого расположен компрессор. Здесь начинается повторное сжатие воздуха.

Схема турбокомпрессора

Установка турбо на ВАЗ 2114 с чего начать

Установка турбины на хоть какой автомобиль начинается с кропотливого исследования матчасти. Китайская ТУРБИНА на ВАЗ 2109 и Топовый сабвуфер! Ставим дешево ТУРБИНУ на ВАЗ. часть. Нельзя просто придти в магазин и приобрести готовый набор. А даже если можно, систему все равно придется дорабатывать.

Турбованный движок ВАЗ 2114

Если беретесь за эту задачку, учтите последующее:

  1. Ряд стоковых узлов ВАЗ 2114 неприменимы для автомобиля мощностью выше 150 л.с. Без переоснащения подвески и тормозов, установки колес большей ширины с турбо-двигателем обойтись не получится.
  2. Доработка иномарок частично проще, если у тюнингуемой модели есть «старшие» братья с турбодвигателями. Как установить турбину на двигатель д-240. Подробная информация о товаре/услуге и поставщике. Турбина на ВАЗ численно выражается как 1 которые все-таки установили турбину на. Тюнинг обычно сводится к поиску, покупке и подгонке готовых промышленных узлов. С автомобилями тольяттинского производства труднее – турбины на Вуале не ставят. К счастью, в больших городках есть тюнинг-ателье, которые занимаются разработкой и созданием тюнинговых деталей. Правда, их продукция, в главном, нелицензирована, потому с легализацией конфигураций будут трудности.
  3. Верный выбор турбины – залог удачного турбо-тюнинга. До того как реализовывать мечту, советуем ознакомиться с короткими описаниями турбин, применяемых для доработки ВАЗ.

Как работает турбонаддув в машине

Энергия отработанных выхлопных газов в двигателе направляется на турбинное колесо нагнетателя, которое под воздействием газов вращается в своем корпусе, имеющем особую форму для улучшения кинематики прохождения выхлопных газов.

Температура здесь весьма высока, а потому корпус и сам ротор турбины вместе с ее крыльчаткой выполняются из жаропрочных сплавов, способных выдерживать длительное высокотемпературное воздействие. Также в последнее время для этих целей используются керамические композиты.

Компрессорное колесо, вращаемое за счет энергии турбины, осуществляет всасывание воздуха, его сжатие и последующее нагнетание в цилиндры силового агрегата. При этом вращение компрессорного колеса также производится в отдельной камере, куда попадает воздух после прохождения через воздухозаборник и фильтр.

Видео — для чего нужен турбокомпрессор и как он работает:

Как турбинное, так и компрессорные колеса, как уже говорилось выше, жестко закрепляются на роторном валу. При этом вращение вала производится с помощью подшипников скольжения, которые смазываются моторным маслом из основной системы смазки двигателя.

Подача масла к подшипникам производится по каналам, которые располагаются непосредственно в корпусе каждого подшипника. Для того, чтобы герметизировать вал от попадания масла внутрь системы, используются специальные уплотнительные кольца из жаростойкой резины.

Безусловно, основной конструктивной сложностью для инженеров при проектировании турбонагнетателей является организация их эффективного охлаждения. Для этого в некоторых бензиновых моторах, где тепловые нагрузки наиболее высоки, нередко применяется жидкостной охлаждение нагнетателя. При этом корпус, в котором расположены подшипники, включается в двухконтурную систему охлаждения всего силового агрегата.

Еще одним важным элементом системы турбонаддува является интеркулер. Его предназначением выступает охлаждение поступающего воздуха. Наверняка многие из читателей этого материала зададутся вопросом о том, зачем охлаждать «забортный» воздух, если его температура и так невелика?

Ответ кроется в физике газов. Охлажденный воздух увеличивает свою плотность и, как результат, возрастает его давление. При этом конструктивно интеркулер представляет собой воздушный либо жидкостный радиатор. Проходя через него, воздух снижает температуру и увеличивает свою плотность.

Важной деталью системы турбонаддува автомобиля выступает регулятор давления наддува, представляющий собой перепускной клапан. Он применяется с целью ограничить энергию отработавших газов двигателя и направляет их часть в сторону от колеса турбины, что позволяет регулировать давление наддува. Привод клапана может быть пневматическим или электрическим, а его срабатывание осуществляется за счет сигналов, получаемых от датчика давления наддува, которые обрабатываются блоком управления двигателем автомобиля

Именно электронный блок управления (ЭБУ) подает сигналы на открытие или закрытие клапана в зависимости от данных, получаемых датчиком давления

Привод клапана может быть пневматическим или электрическим, а его срабатывание осуществляется за счет сигналов, получаемых от датчика давления наддува, которые обрабатываются блоком управления двигателем автомобиля. Именно электронный блок управления (ЭБУ) подает сигналы на открытие или закрытие клапана в зависимости от данных, получаемых датчиком давления.

Помимо клапана, регулирующего давление наддува, в воздушном тракте непосредственно после компрессора (где давление максимально) может монтироваться предохранительный клапан. Целью его использования является защита системы от скачков давления воздуха, которые могут быть в случае резкого перекрытия дроссельной заслонки двигателя.

Избыточное давление, возникающее в системе, стравливается в атмосферу с помощью так называемого блуофф-клапана, либо направляется на вход в компрессор клапаном типа bypass.

Установка турбины на ВАЗ 2107

Установка турбины позволяет вдвое повысить мощность двигателя ВАЗ 2107 без увеличения расхода топлива.

Поводы для установки турбины на ВАЗ 2107

Установка турбины на ВАЗ 2107 позволит:

  • сократить время разгона автомобиля;
  • снизить расход топлива инжекторных двигателей;
  • увеличить мощность двигателя.

Принцип работы турбины

Для повышения мощности двигателя нужно сделать подачу топливновоздушной смеси в камеры сгорания более интенсивной. Турбина врезается в систему выхлопа, приводится в действие струёй выхлопных газов и, используя энергию этих газов, увеличивает давление в силовом агрегате. В результате скорость поступления в цилиндры смеси увеличивается.

В обычных условиях двигатель ВАЗ 2107 имеет показатель сгорания бензина около 25%. После установки турбокомпрессора этот показатель заметно увеличивается, повышается КПД мотора.


Установка турбины позволяет сделать двигатель более мощным без увеличения расхода топлива

Выбор турбины для ВАЗ 2107

Различают два вида турбин:

  • низкопроизводительные (давление наддува 0,2–0,4 бар);
  • высокопроизводительные (давление наддува 1 бар и выше).

Установка турбины второго типа потребует серьёзной модернизации двигателя. Монтаж же низкопроизводительного устройства позволит обеспечить соблюдение всех регламентированных автопроизводителем параметров.

Перед турбированием двигателя ВАЗ 2107 потребуется:

  1. Установка интеркулера. Воздух при использовании турбины нагревается до 700оС. Без дополнительного охлаждения может не только сгореть компрессор, но и повредиться сам двигатель.
  2. Переоборудование карбюраторной системы подачи топлива в инжекторную. Слабый впускной коллектор карбюраторных двигателей не выдержит давления турбины и может разорваться. На агрегатах с карбюратором можно вместо полноценного турбирования установить компрессор.

В общем случае преимущества турбированного двигателя ВАЗ 2107 весьма сомнительны. Поэтому перед установкой турбины на снятый с производства автомобиль со скромными техническими характеристиками следует тщательно оценить целесообразность принимаемого решения. Гораздо проще установить на ВАЗ 2107 компрессор. В этом случае:

  • в системе не будет избыточного давления, способного разрушить коллектор, подвеску автомобиля и др.;
  • не потребуется установка интеркулера;
  • не потребуется переоборудование карбюраторной системы в инжекторную;
  • снизятся расходы на переоборудование-компрессор в комплекте стоит около 35 тыс. руб., что намного ниже стоимости турбины;
  • на 50% увеличится мощность двигателя.

    Монтаж на ВАЗ 2107 компрессора гораздо проще, безопаснее и выгоднее установки полноценной турбины

Мне приходилось воочию наблюдать, как мчится ВАЗ 2107 с турбированным двигателем. Его на трассе сложно обогнать, но долго держать скорость машина не может, на мой взгляд, хотя я сам не ездил.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.


Главное достоинство подобного подхода по реализации режима турбо на своей машине – простота и полная адаптация технических решений под конкретный вариант – 2107, 2106, 2114, 2112. Как правило, изготовителями КИТ-наборов являются китайские производители, что обеспечивает их достаточно приемлемую цену.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео

О подключении турбин к инжектору

Ставить систему турбонаддува на инжекторный двигатель намного целесообразнее, чем на карбюраторный. Расход топлива становится ниже, характеристики двигателя улучшатся. Это в первую очередь относится к экологическим параметрам. Они улучшаются, так как примерно четверть выхлопа в окружающую среду не выбрасывается. Кроме того, вибрация мотора снизится. Последовательность подключения турбины к инжекторным двигателям уже подробно изложена выше, так что повторяться нет смысла. Но кое-что всё-таки следует добавить. Некоторые владельцы инжекторных машин стараются дополнительно повысить наддув турбины. Чтобы этого добиться, они разбирают турбину, находят в ней так называемый актуатор и ставят под него усиленную пружину взамен штатной. К соленоидам в турбине подсоединяется несколько трубок. Эти трубки глушатся, а соленоид при этом так и остаётся подключённым к своему разъёму. Все эти меры приводят к повышению давления, создаваемого турбиной, на 15–20%.

Чистка турбины

Восстановить рабочее состояние агрегата можно путем его очистки, для этого его предварительно надо разобрать. Выполняется эта процедура в гаражных условиях.

Что понадобится?

Чтобы разобрать агрегат и выполнить его очистку, подготовьте:

  • гаечный ключ на 10;
  • ключ звездочку на 20;
  • молоток;
  • отвертку с плоским наконечником;
  • средство WF-40;
  • наждачную бумагу.

Алгоритм действий

Процедура очистки выполняется так:

Отверстия для моторной жидкости надо предварительно закрыть. Это обеспечит качественную герметизацию агрегата и позволит не допустить попадания в него сторонних предметов.
Выкручиваются шесть винтов по кругу агрегата. Три элемента крепления предназначены для фиксации скобы актуатора. После выкручивания актуатор отключается от турбины, для этого выполняется демонтаж стопорного кольца, используется отвертка. Действие выполняется аккуратно, чтобы не повредить кольцо.
С помощью наждачной бумаги производится зачистка стыковой части картриджа с горячей улиткой. Выполняется очистка канавки, после чего в нее заливается средство WD-40

Лучше оставить агрегат в таком состоянии на ночь, это позволит качественно окиснуть всем загрязнениям.
Затем осторожно надо постучать молотком по горячей крыльчатке. Обстукивание производится по кругу и без фанатизма, чтобы не допустить повреждения агрегата

Для большего удобства холодную крыльчатку можно зажать в тиски
Обстучав агрегат несколько минут, горячая крыльчатка может отсоединиться от картриджа, но важно, чтобы она отходила равномерно. Если в итоге так называемая улитка будет перекошена, это приведет к ее повреждению.
Картридж с холодной крыльчаткой разбирать не нужно, разбору подлежит только горячая составляющая
Производится демонтаж направляющих роликов, извлечение кольца, которое связывает лопатки. После этого выкручиваются три винта ключом-звездочкой. Выполнив эту задачу, между корпусом агрегата и крыльчаткой можно увидеть три шайбы их потерять нельзя.
Производится вычищение продуктов нагара из корпуса крыльчатки, а также геометрии. Для удаления загрязнений устройство можно поместить в емкость с дизельным топливом. Допускается использование специальных насадок на дрель либо наждачной бумаги. Суть в том, чтобы произвести разбор и очистку каждой лопатки отдельно. Если эти элементы цепляются за корпус крыльчатки, их надо немного подточить.
После выполнения очистки процедура сборки выполняется в обратной последовательности. При затягивании винтов ключом-звездочкой нельзя переусердствовать, иначе элементы крепления можно сорвать.


Холодная и горячая крыльчатки турбины


Внутренняя часть горячей крыльчатки


Корпус горячей улитки , подлежит очистке от нагара
