Назначение и устройство коленчатого вала – понятными словами о детали

Состав и устройство узлов КШМ

КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ

1. Назначение КШМ и принцип работы.

2. Состав и устройство узлов КШМ.

Назначение КШМ и принцип работы.

Определение: механическая передача передающая энергию с преобразовани­ем видов движения.

В соответствие с общей классификацией машин и механизмов – кривошипно-ползунковый механизм (КПМ).

Назначение: КШМ служит для преобразования поступательного движения поршня под действием энергии расширения продуктов сгорания топлива во вра­щательное движение коленчатого вала.

Принцип действия: четырехтактный поршневой двигатель состоит из ци­линдра и картера, который снизу закрыт поддоном. Внутри цилиндра перемеща­ется поршень с уплотнительными (компрессионными) кольцами. Поршень через поршневой палец и шатун связан с коленчатым валом, который вращается в ко­ренных подшипниках, расположенных в картере. Сверху цилиндр накрыт голов­кой с клапанами, открытие и закрытие которых строго согласовано с вращением коленчатого вала. Перемещение поршня ограничивается двумя крайними поло­жениями, при которых его скорость равна нулю: верхней и нижней мертвой точ­кой. Безостановочное движение поршня через мертвые точки обеспечивается ма­ховиком, имеющим форму диска с массивным ободом.

Состав и устройство узлов КШМ.

Состав: все детали КШМ делятся на подвижные (рис.1) и неподвижные (рис. 2). К неподвижным (детали остова двигателя )относятся: картер, блок цилиндров, головка блока цилиндров и соединяющие их детали (рис. 2, 3), к подвижным – поршень с пальцем и кольцами, шатун, коленчатый вал и маховик.

Блок цилиндров является основой двигателя. Большая часть навесного обо­рудования двигателя монтируется на блоке цилиндров.

По форме блока цилинд­ров ДВС классифицируют:

– рядный двигатель: цилиндры располагаются последовательно в одной плос­кости; ось цилиндров вертикальна, под углом или горизонтальна ; число цилинд­ров – 2, 3, 4, 5, 6, 8;

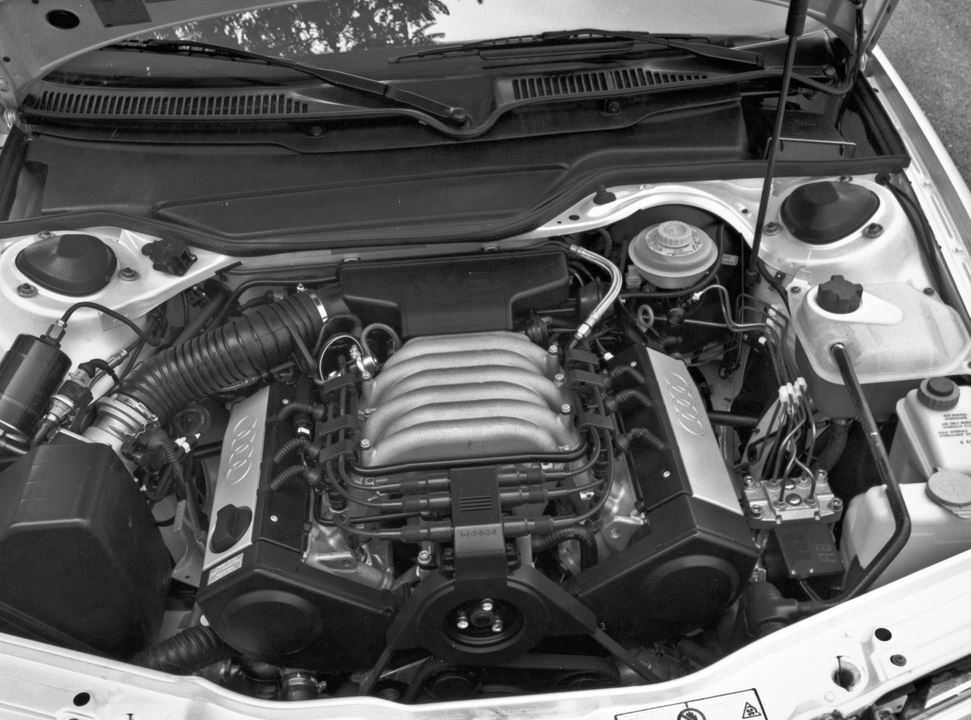

– V-образный двигатель: цилиндры располагаются в двух плоскостях с обра­зованием конструкции V – образной формы; угол развала – от 30° до 90°; число цилиндров 2, 4, 5, 6, 8, 10, 12, 24;

– VR-образный двигатель: рядно-смещенное расположение цилиндров в шахматном порядке с углом развала 15°. Очень узкие V-образные двигатели тако­го типа долгое время делала итальянская фирма “Lancia”, и ее опыт используется концерном “Volkswagen”;

– W-образный двигатель: два рядно-смещенных блока VR, объединенных в V-образную конфигурацию с углом развала 72 °С. W8-Volkswagen Passat, W12- VW Phaeton и Audi A8, W16-Bugatti EB 16.4 Veyron;

– оппозитный двигатель: противолежащие друг другу цилиндры располага­ются горизонтально, число цилиндров – 2,4,6. Subaru обозначает свои оппозитные двигатели индексом “B” (Boxer), добавляя к нему цифру “4” или “6”, в зависимо­сти от числа цилиндров.

Нумерация цилиндров начинается от носка коленвала, а при двух-, и четы­рехрядном расположении цилиндров – слева, если смотреть со стороны носка ко­ленвала ( за исключением «РЕНО»). Направление вращения коленвала – правое, то есть по часовой стрелке, если смотреть с носка коленвала (за исключением Honda, Mitsubishi).

В конструкцию блока входят гильзы цилиндров, рубашка охлаждения и гер­метизированные масляные полости и каналы. Во внутренних полостях блока цир­кулирует жидкость системы охлаждения, там же проходят и масляные каналы системы смазки двигателя. Блок имеет монтажные и опорные поверхности для ус­тановки вспомогательных устройств.

Картер служит опорой для подшипников, на которых вращается коленчатый вал. Обычно выполняется заодно с блоком цилиндров. Такая конструкция называ­ется блок-картер. Снизу картер закрывается поддоном, в котором обычно хранит­ся запас масла.

Чаще картер и блок цилиндров отливают как одно целое. Если картер изготовляют отдельно, то к нему крепят или отдельные цилиндры, или блок цилиндров. Блок-картер совре­менного поршневого двигателя — это наиболее сложная и дорогая деталь. Он обладает большой жесткостью. В зависимости от вос­приятия нагрузки различают силовые схемы с несущими цилиндрами, с несущим блоком цилиндров, с несущими силовыми шпильками.

В первой схеме под действием сил давления газов стенки цилиндров и рубашки охлаждения испытывают напряжение разрыва. Во второй схеме, получившей наибольшее распространение, нагрузки восприни­маются стенками цилиндров и рубашки охлаждения, поперечными пе­регородками картера. В этой схеме часто используют сменные гиль­зы «мокрые» или «сухие» (рис. 3).

Рис. 1. Подвижные детали КШМ

Классификация ГРМ

При рассмотрении особенностей газораспределительной системы необходимо учитывать, что она может различаться по позиции и числу распредвалов, количеству клапанов и типу приводного механизма (цепь, ремень, шестеренка, комбинированный). Рассмотрим разные варианты подробнее.

По расположению распредвала

Конструктивно распределительный вал может быть расположены в одном из двух мест двигателя:

  • Внизу. Механизм закреплен в блоке цилиндрами возле коленвала. Кулачки воздействуют на толкатели, а далее импульс передается к коромыслам. Для передачи механического момента используются так называемые стержни, объединяющие толкатели в нижней части и коромысла вверху. Нахождение распредвала внизу является редким случаем, но у него есть преимущество в большей надежности соединения. В новых ДВС такой вариант не используется.
  • Вверху. Наиболее распространенное решение, при котором распредвал расположен в ГБЦ на клапанной частью. В такой позиции можно реализовать разные способы воздействия на клапанную часть: с применением рычажного механизма, с использованием коромысел или толкателей. Верхнее расположение отличается простотой, надежностью и небольшими размерами.

По числу распредвалов: DOHS и SOHS

При использовании двойного варианта каждый из валов имеет индивидуальную функцию. Первый несет ответственность за открытие, а второй — за закрытие клапанного механизма. В V-образных моторах может применяется целых четыре распределительных вала. Они работают попарно на обе группы цилиндров.

По числу клапанов

Ключевым фактором является количество применяемых клапанов, ведь от этого зависит вид распредвала и число кулачков. По количеству клапанов на один цилиндр может быть от двух до пяти.
Кратко рассмотрим основные варианты по количеству клапанов:

  • Два: впуск, выпуск.
  • Три: 2 впуск, 1 выпуск.
  • Четыре: по 2 на впуск / выпуск.
  • Пять: 3 впуск, 2 выпуск.

Чем выше число клапанов на впускной системе, тем больше объем горючего поступает в мотор.

Как результат, увеличивается мощность и динамика мотора. Сразу отметим, что больше пяти клапанов установить невозможно из-за особенностей распределительного вала и других механизмов мотора. Чаще всего система ограничивается четырьмя элементами.

По типу привода

При анализе газораспределительного механизма необходимо учитывать и типы привода. Здесь возможно четыре варианта.

Цепной

Конструктивно цепи отличаются по типу или числу рядов. В первом случае они делятся на зубчатые, роликовые и втулочные, а втором бывают от двух-четырех рядными. При наличии нескольких распредвалов может применяться соответствующее количество цепей.

Средний ресурс такого механизма — 170-200 тыс. километров. Чаще всего повреждаются шестерни или дополнительные узлы (натяжители, успокоители). В результате цепочка перескакивает на другие участки, что приводит к нарушению работы ГРМ и повреждению клапанов. В случае поломки может потребоваться замена цепи и вспомогательных механизмов.

Ременной

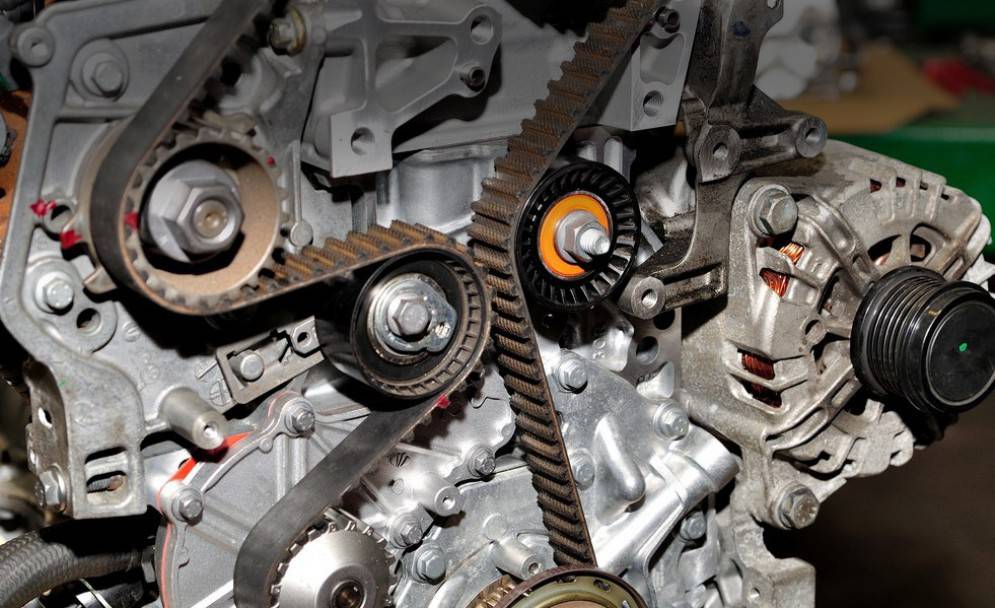

Второй по популярности —ремень ГРМ. В отличие от рассмотренного выше варианта здесь на валах установлены шкивы или зубчатые шестеренки. Сверху этих узлов натягивается ременной соединитель, обеспечивающий передачу вращения. Ремень может быть клиновым (зубчатым) и поликлиновым. В первом случае на валах монтируются шестерни с зубцами.

Дополнительно в ременном приводе предусмотрено несколько видов роликов (натягивающие, опорные). Первые обеспечивают нужное натяжение ремня, а вторые играют роль опоры и защищают от соскальзывания.

Повреждение ремня или дополнительных элементов ведет к неправильной работе ГРМ и чаще всего к повреждению мотора. Хуже всего, если происходит разрыв ременной передачи. Результатом является удар клапанов и поршней с повреждением механизма.

Шестеренчатый

Такой вариант привода применяется в редких случаях. Конструктивно он подразумевает наличие шестеренок на коленвал и распредвал, которые объединяются друг с другом не с помощью ремня / цепи, а с применением других шестеренок. По сути, повторяется принцип работы часов, когда момент передается с помощью зацепления зубцов разных звездочек.

Смешанный

Некоторые производители применяют смешанный вариант, когда используются шестеренчатый и цепной приводы.

Таких схем много, но применяются они в редких случаях. Иногда даже используется цепь и ремень одновременно. Вариантов десятки, поэтому при покупке машины необходимо поинтересоваться, какой именно предусмотрен в вашем случае. Чаще всего сложные моторы встречаются в японских или корейских ДВС.

Как работает коленчатый вал?

На коленвал воздействуют изгибающие и скручивающие силы в процессе работы. Чтобы не было преждевременного разрушения сопряжение между шатунными шейками и щеками делают слегка закругленным. Если двигатель работает нормально, то коренные и шатунные шейки коленчатого вала постепенно изнашиваются, как и при скольжении подшипников.

Создается тонкая масляная пленка, благодаря подачи масла под давлением. Через некоторое время зазор между вкладышем и шейкой станет больше, уменьшится давление и снизится качество масляной пленки. Износ увеличивается, шейка с большим усилием задевает вкладыш, давление уменьшается снова и теперь работа невозможна, потому что из-за излишнего трения повышается температура, шейка сцепляется с вкладышем и он проворачивается.

Проверить, износились ли шейки коленчатого вала можно благодаря давлению масла в масляной магистрали на максимальных и минимальных оборотах прогретого двигателя. Между шейками и вкладышами на разобранном двигателе с помощью пластмассовой проволоки можно измерить зазор. Чем меньше зазор, тем деформация больше. В зависимости от конструкции двигателя на хвостовик коленвала устанавливается шкив, демпфер крутильных колебаний, звёздочка привода распредвала, вспомогательных и балансирных валов.

Устройство коленвала и его принцип работы.

Задача коленвала преобразовать возвратно-поступательное движение поршней ДВС в крутящий момент. Коленчатый вал принимает периодические переменные нагрузки от сил давления газов и сил инерции движущихся и вращающихся масс. Является составной частью кривошипно-шатунного механизма (КШМ) и одним из наиболее дорогостоящих и важных конструктивных элементов двигателя.

Чаще всего коленвал представляет собой цельный конструктивный элемент – являются неразборными. Есть и исключения – разборные коленчатые валы, которые используются на мототехнике, мотоциклах, квадроциклах и т.д. На автомобили устанавливают неразборные коленвалы, которые после возникновения трещин или поломки не восстанавливаются.

По этой причине высока популярность контрактных (б.у.) коленвалов из Японии, Европы, Америки. При покупке коленчатого вала с авторазборки, он как правило, поставляется со вкладышами, снятыми непосредственно с разбираемого автомобиля

В этом случае вопрос «подойдет-не подойдет» не ставится, также немаловажно, что приобретая б.у. запчасть, вы покупаете 100% оригинал

Можно, конечно, приобрести и оригинальный новый коленвал, но цена его будет в разы выше, чем у контрактного. Так, например, б.у. коленвал на Хонду Цивик можно купить за 2 000 рублей, а стоимость нового начинается от 15 000 рублей.

Однако распространены такие виды ремонта коленвала, как балансировка, рихтовка, восстановление механически деформированной поверхности шеек (восстановление задранных шеек коленвала).

Рассмотрим, как устроен коленвал. Он состоит из ряда шатунных и коренных шеек, связаных щеками. Наиболее популярный тип коленвала – полноопорный, в нем коренных шеек на одну больше. Шатунные шейки имеют меньший диаметр, чем коренные. Противовес в коленвале гарантирует плавную работу мотора, поскольку уравновешивает вес поршней и шатунов. Коленом именуют шатунную шейку, расположенную между двумя щеками. Сколько колен в коленвале и как они размещены, зависит от принципа работы цилиндров двигателя, а также его тактности. Шатунная шейка выполняет роль опоры для шатунов.

Поскольку место перехода от шейки к щеке нагружено, для уменьшения нагрузки переход от шейки к щеке выполняется с радиусом закругления. Такой радиус именуют галтелью. Так как галтели существенно удлиняют коленвал, их производят с углублением в шейку или щеку.

Для обеспечения вращения шатунов в шатунных шейках и коленчатого вала в опорах применяются подшипники скольжения. К каждой из опор коренных шеек существует индивидуальный подвод масла, затем масло по каналам в щеках подается к шатунным шейкам.

Отбор мощности с коленчатого вала осуществляется с хвостовика, на который устанавливается маховик. На переднем конце коленвала размещены посадочные места. На них крепятся: шкив привода вспомогательных агрегатов, шестерня привода распределительного вала, а также гаситель крутильных колебаний. Традиционно коленвал производится из стали (для дизельных и турбированных моторов) или чугуна.

Неисправности коленчатых валов

Рассмотрим типичные неисправности коленчатых валов:

  • течи сальников коленчатого вала;
  • «масляное голодание» рабочих поверхностей;
  • механические повреждения коленчатых валов;
  • естественный физический износ;
  • ненормальный повышенный физический износ.

Для коленчатых валов, как и для других деталей двигателя, наиболее опасно «масляное голодание». Причиной может быть поломка маслонасоса, забитый канал подачи масла, низкий уровень масла в двигателе. Это приводит к повышенному трению подшипников, нагреванию элементов. Дальнейшая эксплуатация двигателя в таком режиме приведет к его перегреву, полному заклиниванию и к капитальному ремонту. «Клин» на ходу может привести к критическим повреждениям вала или других узлов двигателя.

Вода и топливо попадая в масло меняют его хим. состав и степень вязкости. Причиной может быть значительный износ цилиндропоршневой группы, нарушенная структура прокладок, микротрещины в блоке двигателя или ГБЦ.

Со временем шейки и подшипники подвергаются износу, увеличивается допустимый зазор, появляется люфт коленвала, это приводит к возрастанию вибраций, двигатель начинает «стучать». Характерный стук двигателя — критичный сигнал. При его появлении необходимо прекратить движение и срочно обратиться в автосервис. Если коленчатый вал разбалансирован или смонтирован неправильно, может возникнуть повышенный ненормальный износ контактных поверхностей.

Соединительные элементы коленчатого вала

В соответствии с назначением кривошипно-шатунный механизм, сокращенное название – KSHM, воспринимает давление газов, возникающих в результате сгорания топливовоздушной смеси в цилиндрах двигателя. Путем преобразования его в механическую работу вращается коленчатый вал. Механизм коленчатого вала состоит из поршней, соединенных с коленчатым валом. Поршни движутся в гильзах цилиндров. Приводное устройство. Поршень измеряет давление газов, которые расширяются при высоких температурах, и передает его на шатун. Поршень изготовлен из алюминиевых сплавов. Возвратно-поступательное движение поршня происходит в гильзе цилиндра. Поршень состоит из одной головки и юбки. Головка поршня может иметь различную форму, плоскую, выпуклую, вогнутую и другие. Камера сгорания дизельных двигателей также может быть изготовлена. Углубления вырезаются в головке для размещения поршневых колец.

Процесс обслуживания

Как и любая деталь, коленчатый вал нуждается в специальном уходе. Для осмотра и ремонта, необходимо его снять. Обычно это требуется во время капитального ремонта, к примеру, после гидроудара, во время которого, коленвал может повести.

Чтобы снять коленвал, необходимо демонтировать двигатель и его элементы. Перевернув ДВС, отмечают расположение крышек коренных подшипников, затем их снимают, приподнимают коленвал и отсоединяют заднее уплотнительное кольцо. После этого снимают вкладыши с блоков цилиндров и крышек. Таким образом, мы имеем отсоединенный коленчатый вал.

Для его проверки необходимо промыть бензином и просушить деталь. Производится осмотр на предмет трещин, сколов, вмятин. Если таковые обнаружены — деталь подлежит замене.

Открутив пробки, можно прочистить все масляные каналы. Шатунные шлейки шлифуются и полируются, снова прочищаются каналы для масла. Вкладыши подшипников, подшипник носовой части, маховик, сальник и резиновые уплотнители при обнаружении дефектов также необходимо заменить.

После этого производится сборка двигателя в порядке, обратном разбору, предварительно смазав все детали. Также необходимо убедиться в плавности скольжения и вращения детали.

Как заменить сальник коленвала?

На большей части ДВС, если из-под коленвала сочится масло, это указывает на изношенность сальников. Их назначение — максимально уплотнять отверстие, в котором устанавливается коленчатый вал. Они же не дают смазке вытекать из внутренней полости. Различают передний и задний сальники. Один располагается со стороны шкива, другой — маховика. Легче осуществляется замена переднего сальника коленвала.

передний сальник

На некоторых автомобилях места расположения манжет может отличаться. Например, на заднеприводных классических Жигулях сальник ставится в коленвальном щитке за опорным подшипником. А вот на Ваз 2109, 2110, Ладе Гранта, Приоре и Калине, сальник чаще всего находится в блоке цилиндров.

Быстрое истирание манжеты удивления не вызывает. Ресурс её ограничен, так как она постоянно соприкасается с движущимся коленвалом. Кроме того, сальник подвергается воздействию высоких температур. Поэтому даже самые качественные изделия служат не более 200 тыс. км пробега машины. Дополнительно сокращает его срок службы перегрев двигателя, а также использование грязного или низкосортного моторного масла.

Замена сальников коленвала производится одновременно. Другими словами, если повредился только передний или задний элемент, всё равно оба лучше заменить.

Ниже приведена подробная инструкция по замене сальников автомобильного коленвала:

  • первым делом снимаются шкивы;
  • затем демонтируется защитный кожух ремня ГРМ;
  • снимается зубчатый шкив коленвала;
  • удаляется передний сальник, вместо него ставится новый.

Задний сальник удастся вытащить только после демонтажа коробки передач и механизма сцепления. После снятия старого уплотнителя, посадочное место в обязательном порядке очищается. Только затем устанавливается новый сальник.

На многих автомобилях демонтируется также маховик. Вначале отмечается его положение относительно коленвала. Затем откручиваются крепёжные болты — чтобы маховик не проворачивался, его удерживают монтажкой.

Пример замены сальников коленвала на автомобиле Опель Астра:

  • снять коробку передач и сцепление;
  • отметить расположение маховика, затем демонтировать его;
  • вытащить приёмную трубу глушителя;
  • слить масло двигателя;
  • скинуть колодку датчика уровня масла;
  • отвернуть фиксаторы картера двигателя, крепящие его к механизму сцепления;
  • открутить также болты картера, соединяющие его с блоком цилиндров;
  • снять масляный поддон;
  • вывернуть регулятор положения коленвала ДПКВ;
  • отвернуть болты крышек заднего коренного подшипника;
  • снять крышку, извлечь задний сальник, поддев его отвёрткой с плоским жалом.

Снятие и установку переднего уплотнительного сальника коленвала проводят обычным способом.

На многих автомобилях, в том числе Вазах, на задней стороне коленвала сальник располагается в специальном дюралевом держателе. Прежде чем его снимать, надо очистить поверхность от грязи и старого масла. Обойма сальника крепится обычно шестью основными болтами. Помимо этого, его фиксируют два болта поддона. Держатель вытаскивается вместе с манжетой. Между ним и блоком предусмотрена прокладка, которую тоже надо заменять.

задний сальник

Выпрессовать старую манжету из держателя легко. Надо поставить обойму на деревянные мягкие упоры, затем с помощью выколотки и молотка элемент выбивается с обратной стороны по кругу, так как сидит он почти всегда очень плотно. Посадочное место обязательно зачищается — можно тряпкой, смоченной в керосине.

Кромка нового сальника обмазывается небольшим количеством моторного свежего масла. Это делается для простоты установки. Запрессовка обычно проводится специальной оправкой, но можно это сделать и от руки. Новая манжета подбивается молотком через деревянную наставку или старый сальник до намеченных значений. Зазор между ней и обоймой должен составлять 0,5 мм.

Дальше остаётся поставить на место держатель с новым уплотнителем. Посадочное место сальника на коленвале также тщательно прочищается тряпкой. Сначала устанавливается новая прокладка из ремкомплекта, затем уже обойма. Замена переднего резинового сальника проводится намного проще.

Коленчатый вал это конструкция, короче много раз изогнутая железяка

Коленвал представляет собой расположенные на одной оси коренные шейки, соединенные щеками и шатунные шейки, количество которых определяется числом цилиндров. При помощи шатунов шейки коленвала соединены с поршнями.

Рекомендуем: Меняем масло в АКПП на Лада Гранта и проверяем уровень масла в автомате

В зависимости от того как расположены коренные шейки, коленвал бывает:

  • полноопорный – если коренные шейки располагаются по обе стороны от шатунной шейки;
  • неполноопорный – если коренные шейки располагаются только с одной стороны от шатунной шейки.

Большинство современных автомобильных двигателей оснащены полноопорными коленчатыми валами.

Основные элементы КВ

К основным элементам относятся:

  • Коренная шейка – это главная часть узла, которая находится на коренных подшипниках (вкладышах), расположенных в картере;
  • Шатунная шейка – соединяет коленчатый вал с шатунами. Смазываются шатунные механизмы через специальные масляные каналы. Шатунные шейки смещены в стороны;
  • Щеки коленвала – соединяют коренные и шатунные шейки;
  • Противовесы – уравновешивают вес поршней и шатунов;
  • Передняя, фронтальная часть или носок – элемент механизма, оснащенный зубчатым колесом (шкивом) и шестерней, а в отдельных случаях еще и гасителем колебаний. Он контролирует мощность привода газораспределительного механизма (ГРМ) и других устройств;
  • Задняя часть (хвостовик) – элемент механизма, соединенный с маховиком с помощью маслоотражающего гребня и маслосгонной резьбы, выполняет отбор мощности.

Тыльная и фронтальная стороны коленчатого вала уплотняются защитными сальниками, которые не допускают протекания масла в местах, где маховик выходит за пределы блока цилиндров.

Движение коленвала гарантируют подшипники скольжения, которые представляют собой тончайшие стальные вкладыши, со специальным антифрикционным слоем. Чтобы не допустить осевое смещение, существует упорный подшипник, устанавливаемый на коренную шейку (крайнюю или среднюю).

Материалы для изготовления

Коленчатый вал это трудяга, который подвергается действию сильных, быстроизменяющихся нагрузок. Показатели его надёжности определяются конструктивными особенностями и материалами, из которого он сделан.

У этого элемента двигателя, обычно, цельная структура. Так что материалы для его изготовления должны использоваться максимально прочные, потому что от этого зависит стабильная работа системы. Лучшие материалы ‒ углеродистая и легированная сталь и высокопрочный чугун.

Коленчатые валы изготавливают методом литья, ковки из стали, а затем их вытачивают. Заготовки производят горячей штамповкой или литьем.

Материал и технология производства зависит от класса и типа автомобиля.

  1. Для серийных моделей коленвалы производятся методом литья из чугуна. Это уменьшает себестоимость.
  2. Для дорогих спортивных моделей берут кованные стальные коленвалы. Такой вариант обладает рядом преимуществ по размерам, весу и показателям прочности, и все чаще используются в автомобилестроении.
  3. Для супердорогих двигателей изделие вытачивается из цельных стальных болванок. При этом приличная часть материала остается в отходах.

Конструктивные особенности

Теперь вы знаете, что кроме серийных, есть и спортивные коленвалы. Они дают возможность ускорить ход поршня в крайней точке сжатия, благодаря специальной форме шатунных шеек. У стандартного вала они круглые, а у спортивного ‒ немного вытянутые, за счет этого характеристики двигателя изменяются.

Поздравляю вас, господа. Теперь вы в курсе, что коленчатый вал это не только тяжелая железяка, но и незаменимая деталь, от которой зависит комфортная езда, ресурс двигателя и его узлов.

А ещё она обеспечивает многие устройств автомобиля крутящим моментом: трансмиссию, генератор, карданы, и так далее до колес.

Конечно рассказывать об этом своей любимой девушке не обязательно, а вот друзьям автомобилистам через социальные сети сообщите. Пусть тоже читают наш блог – будет много интересного.

Коленвал – это что? Устройство, назначение, принцип работы

Коленвал – это один из главных элементов двигателя. Он является частью кривошипно-шатунного механизма. Она имеет сложное устройство. Что собой представляет данный механизм? Давайте рассмотрим.

Устройство и назначение

Коленчатый вал воспринимает усилия от поршня и преобразует их в механическую энергию. На этот механизм воздействуют силы вращения. Работает он постоянно под высокой нагрузкой. Поэтому, чтобы деталь не вышла преждевременно из строя, коленчатые валы изготавливают из качественных, высокопрочных чугунных сплавов. Затем все детали закаляются током высокой частоты. Различают валы с двойным противовесом или вовсе без противовеса. Располагается колневал двигателя непосредственно в корпусе мотора. Что касается конструкции, то она в целом зависит от двигателя.

Вспомогательные механизмы

Итак, зная, для чего предназначен коленвал двигателя и какие силы воздействуют на него во время работы, можно понять, почему сопряжения между щеками и шатунными шейками немного закруглены. Это позволяет предотвратить преждевременные разрушения. Между щек расположена шатунная рейка. Механики, которые обслуживают двигатели, называют ее «коленом». Она предназначена для того, чтобы обеспечивалось равномерное воспламенение, чтобы работа двигателя была максимально уравновешенной, чтобы на вал действовали минимальные крутильные и изгибающие силы. Коленвал это – деталь, работающая при высоких оборотах. Вращение шатунов и самого вала на опорах обеспечивается за счет подшипников скольжения. Установлены упорные элементы на крайней или средней коренной шейке. В задачи этого подшипника входит предотвращение осевых смещений и перемещение механизма.

Работа коленчатого вала изнутри

Принцип работы в целом простой. Когда поршень максимально удален, щеки и шатун коленчатого вала выстраиваются в одну линию. В этот момент в камерах сгорания воспламеняется топливо и выделяются газы, которые двигают поршень к коленчатому валу. С поршнем движется и шатун, головка которого проворачивает коленчатый вал. Когда последний развернется, шейка шатуна движется вверх и с ней перемещается поршень.

Система смазки

Важную роль играет смазка. Коленвал – это деталь вращения, а значит, он будет испытывать трение. От общей смазочной магистрали к опорам шеек обеспечен подвод смазки. Затем по каналам в щеках масло попадется и к шейкам шатунов. Смазка значительно повышает износостойкость всех деталей вала.

Неисправности

В силу высоких нагрузок данный механизм выходит из строя. Среди типовых неисправностей можно выделить ускоренный износ шеек. Он связан с проблемами в блоке цилиндров. Также нередко случаются задиры на поверхностях шеек. Это случается из-за неудовлетворительной циркуляции или отсутствия смазки, либо в связи с нарушением температурных режимов. Царапины на поверхностях шеек можно видеть особенно часто. Необходимо различать просто царапины и трещины, которые образуются вследствие усталости металла. Нередко случаются биения и прогиб детали. Это особенно актуально для двигателей высокооборотистых автомобилей.

Как выполнить замену?

Конечно, при некоторых видах неисправностей можно обойтись ремонтом – шлифовкой либо проточкой. Но иногда восстановить вал не получается. В таком случае можно заменить старый механизм на новый. Кстати, в двигателе это наиболее дорогая составляющая. Особенно в дизельных силовых агрегатах.Прежде чем будет выполнена замена коленвала, проверяются осевые люфты. Это упростит подбор осевых вкладышей. Необходимо найти метки на вкладыше и блоке цилиндров. Они указывают направление установки крышек коренных подшипников. Все детали, которые мешают демонтировать вал, необходимо также снять. В руководствах по ремонту процесс демонтажа описывается по-разному, так как есть 8-ми и 16-клапанные двигатели, с рядной или V-образной системой расположения цилиндров. Затем необходимо установить новый коленчатый вал на место старого – нужно строго соблюдать инструкции производителя автомобиля и не перепутать положение коленвала. Ввиду высокой ответственности все работы нужно производить в специализированном сервисе.

Итак, мы выяснили устройство, назначение и принцип работы коленчатого вала автомобиля.
