Почему на ВАЗ-2112 не горят и не работают стоп-сигналы, что делать?

Тест проводки на неработающих стоп-сигналах

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарейНа левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

  1. Отключаем от концевика разъём с двумя проводами;
  2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;
  3. Концевик снимается в сборе и проверяется омметром.

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Рассмотрим причины и возможные способы устранения проблем со стоп-огнями в автомобиле ВАЗ-2110. Стоит отметить, что для решения этой проблемы потребуются лишь знания, время и немного опыта, поэтому перед тем как обращаться на СТО, можно попробовать все решить своими силами.

ВАЗ 2110 2111 2112 — предохранителей и реле

ВАЗ 2110 2111 2112 (Лада 110 111 112) — семейство автомобилей выпускавшихся в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 и 2009 году с кузовами седан, хэтчбек и универсал преимущественно с 8 и 16 клапанными бензиновыми двигателями (инжектор, карбюратор). В данной статье Вы найдете описание блоков предохранителей и реле ВАЗ 2110 2111 2112 со схемами, фотографиями и местами их расположения. Электросхема соединений. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Основной блок

Главный блок с предохранителями и реле находится в салоне, с левой стороны, под панелью управления. Для доступа надо нажать на выключатель защелки.

Неисправность самих фонарей

Если в ходе проверки от блока предохранителей и до концевика проблем не обнаружено, то следует двигаться дальше. Теперь следует прозвонить тестером проводку от второго разъема концевого выключателя до разъемов стопов. Если она исправна, то нужно проверить плату. Печатная плата, на которой монтируются задние фонари, не идеальна, и является одной из самых больших проблем всех ВАЗовских автомашин.

Ее дорожки часто перегорают или отслаиваются, в результате чего фонари перестают работать. Решить эту проблему можно двумя путями — или перепаять дорожки (что можно сделать обычным паяльником, правда, не в дорожных условиях) или заменить плату на новую (большинство автомобилистов выбирает именно второй вариант).

READ Замена подшипника передней ступицы Chevrolet Aveo т250

Еще одной причиной того, почему не работают стоп сигналы ВАЗ 2114, может быть окисление патронов ламп. Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов.

Лучше всего это выполнять одним из следующих способов:

  • наждачной бумагой небольшой зернистости;
  • раствором WD-40;
  • керосином;
  • очищенным бензином («калоша»).

Использовать же для очистки контактов автомобильный бензин или другие растворители — категорически не следует.

Последним вариантом неисправности стопов остаются сами лампочки. Давать здесь какие-либо развернутые советы не имеет смысла — нужно просто заменить перегоревшие лампочки на новые.

Следуя всем перечисленным выше советам, автолюбитель получает возможность проверить полностью всю электрическую цепь стоп-сигналов, начиная от блока предохранителей и заканчивая лампочками в фонарях. Благодаря этому гарантия того, что неисправность будет точно обнаружена и устранена, составляет 100%.

Не горит стоп сигнал, на ВАЗ 2110

Нормально делай, нормально будет!

Тише едешь – дальше будешь, от того места куда едешь.

SaNeK ReSpEcT

, Замени выключатель стоп-сигнала

Сообщение отредактировал Aleks_N

– Apr 15 2009, 19:49

Нормально делай, нормально будет!

Тише едешь – дальше будешь, от того места куда едешь.

На стоп сигнал идет отдельный предохранитель? габариты то горят. все горит только соп сигнал не горит, причем ниодин

Сообщение отредактировал SaNeK ReSpEcT

– Apr 15 2009, 20:25

Нормально делай, нормально будет!

Тише едешь – дальше будешь, от того места куда едешь.

1) От блока предохранителей идет широкий жгут по левой стороне кузова вдоль машины, проверьте разъем жгута под обшивкой багажника с правой стороны около задней арки(если смотреть на машину сзади) там идет общий разъем на все задние фонари и другие устройства – может банальный “неконтакт”, либо окисление, либо просто не контакта, либо из-за того что коротит что-то и нагревается. 2) Вольтметром замерьте напряжение которое идет на задние фонари – подсоединятесь прямо на разъем который подходит к фонарю. 3) Банально замкните два контакта на лягушке – если их замкнуть между собой, должны загореться фонари стоп сигнала таким образом можно выявить недочеты лягушки, но нельзя замыкать провода для лягушки на массу!

На десятом семействе глюки частые из-за доп сигналов на спойлере бывают когда спойлер устанавливают – провода прижимают к корпусу и они коротят, также глюки бывают при установке подкрылок задевают провода.

На ВАЗ 2110 есть предохранитель F17 (7,5 A), который отвечает за стоп-сигнал

, лампочки освещения салона, индивидуальной подсветки, подсветки выключателя зажигания, маршрутный компьютер – все в одном “флаконе” вот схема ваз 2110 https://cxem.net/avto/electronics/4-68-2.jpg Удачи с ремонтом.

Сообщение отредактировал Julien

– Apr 15 2009, 21:07

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и вольтметр показывает «0». Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Стоп-сигналы не горят полностью

Если на машине полностью перестали гореть стоп-сигналы, то следует искать обрыв в проводах, в концевом выключателе или неисправный предохранитель. Поиск поломки следует начать с блока предохранителей. На его крышке обычно указана таблица, какую цепь защищает та или иная плавкая вставка. Если она отсутствует или информация в ней нечитаемая, можно воспользоваться руководством по эксплуатации данного автомобиля.

Если нужный предохранитель перегорел, менять его нельзя до определения причины. Обычно это происходит при кратковременном коротком замыкании или повреждении изоляции проводов и касания ими корпуса. Похожий эффект наблюдается при попадании в электрические соединения воды. В таком случае необходимо просушить место, в которое попала влага

Для ускорения процесса можно воспользоваться строительным феном (с осторожностью, чтобы не расплавить изоляцию проводов или элементы обшивки). Затем необходимо вынуть предохранитель из держателя и прозвонить мультиметром цепь после него

Часто провода перетираются в месте их перехода с кузова на крышку багажника. Как правило, для обнаружения повреждения кабелей необходимо снимать обшивку. Поэтому при отсутствии должного опыта эту работу лучше поручить сервисному центру. Если повреждение обнаружено, необходимо восстановить изоляционное покрытие. Для этого можно использовать обыкновенную изоляционную ленту.

Если предохранитель в порядке, можно предположить неисправность концевого выключателя. Он находится в педальном узле. Необходимо осмотреть состояние выключателя и прозвонить его мультиметром при нажатой педали тормоза. Мультиметр должен показать сопротивление меньше 1 Ом. Если оно большое или выключатель имеет механическое повреждение, он должен быть заменен. Ввиду сложности такой операции ее лучше поручить опытным работникам автосервиса.

Если и предохранитель, и концевой выключатель не имеют повреждений, это указывает на обрыв проводов. Для поиска такой неисправности также потребуется вскрытие обшивки. При отсутствии опыта лучше поручить эти действия автосервису.

В случае, если обрыв проводов обнаружен, необходимо зачистить изоляционный слой с провода, произвести соединение и заизолировать место стыка. Обрыв на участке провода устраняется пайкой. Для изоляции соединения можно одеть термоусадочную трубку и нагреть ее до фиксации на проводе. При обрыве клеммы ее извлекают из пластикового корпуса и заменяют новой, обжимая в ней зачищенный конец провода, затем вставляют обратно.

Ваз 2112 нет напряжения лягушке

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

На форуме 15 лет Сообщения: 1324 Откуда: Россия Авто: наше и не наше в профильном тишинаааа. может тут быстрее помогут Нет стопов на 2112, лягушка исправна с лягушки уходит розово-красный провод (на нем есть 12в когда жму на педаль), а на красных проводах которые идут на платы с лампами (с обоих сторон) уже ничего не приходит где смотреть? не горят стопы задней (пятой) двери, включая и светодиодный фонарь гофры у пятой двери две может сразу в обоих местах сломаться? как и какие провода идут провода в каждой из гофр, кто знает?

щас ходил дергал реле К1 (контроль неисправности ламп) разобрал его, там эл. схема поставил обратно — все так же

поднял задний диван, красного провода не увидел а в арке заднего колеса есть какая то колодка на стопы? типа которая разделяет провода в две гофры пятой двери?

Источник

https://youtube.com/watch?v=AT6_SBkDXIQ

Почему не горят стоп сигналы: как быстро найти и устранить причину

Всем доброго времени суток и хорошего настроения! Наверняка многие из водителей сталкивались с ситуацией когда не горят стоп сигналы. Некоторым может показаться, что ничего серьезного и опасного в этом нет, и якобы без проблем можно и дальше эксплуатировать авто с такой неисправностью. Это заблуждение.

Работа всей светотехники на машине играет огромную роль. Это распространяется не только на головной свет, но и на сигнальные фонари. Не так давно мы уже обсуждали вопрос регулировки ближнего света . Но сейчас вопрос более серьезный, поскольку он касается неисправности светового оборудования.

Помимо вероятности спровоцировать ДТП, неисправные стопы также влекут за собой наложение денежного штрафа со стороны сотрудников ГИБДД. Главный упор стоит делать на личную безопасность.

Проблему рекомендуется решать сразу, как только она была замечена. Если в случае отказа в работе звукового сигнала порой бывает сложно самому справиться с ремонтом, тут чаще всего удается обойтись без вмешательства специалистов и оплаты услуг сотрудникам автосервиса.

Проблема с предохранителем на стоп-сигналы

В электрической цепи автомобиля неисправность часто возникает по вине предохранителей, которые могут выйти из строя. Существует несколько способов, как проверить предохранители в машине, в том числе визуально или при помощи мультиметра. При этом имеется один «бытовой» способ диагностики предохранителя стоп-сигналов.

Убедиться в том, что стоп-сигналы не горят из-за выхода из строя предохранителя можно довольно просто. Для этого достаточно завести автомобиль и нажать на клаксон. Если звук раздался, значит, предохранитель в порядке, и неисправность стоп-сигнала связана с другой причиной. Если звука нет, необходимо определить по схеме блока предохранителей, какой из них отвечает за стоп-сигналы и клаксон, а после его заменить.

Обратите внимание: Подобный способ проверки подходит не всем моделям автомобилей. На некоторых машинах за стоп-сигналы и клаксон отвечают разные предохранители, и при выходе из строя одного из них, другой продолжит исправно работать

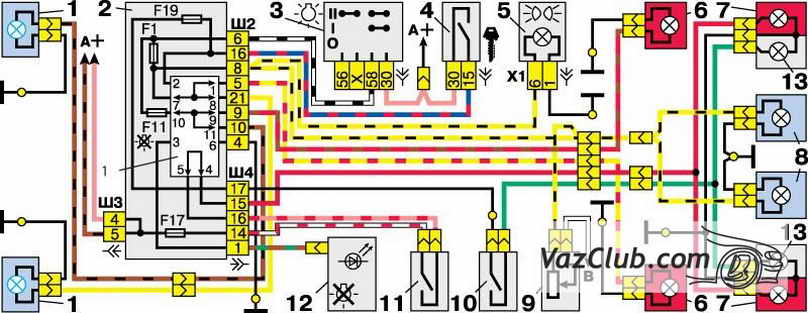

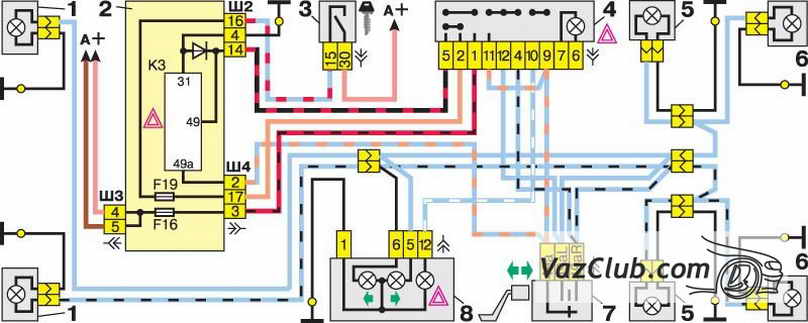

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7

Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Самое большое реле в блоке

Все контакты реле пронумерованы. На клеммах блока проверяют напряжения:

  • 6 – потенциал «массы»;
  • 2 – напряжение «+12», но только после включения зажигания;
  • 5 – «+12» по нажатию на педаль;
  • 4 – клемма звонится, как отвод «массы».

Если на клемме «4» не вызванивается потенциал «0», значит, нити ламп перегорели или в проводке есть разрыв. Теперь рассмотрим другое: потенциал «массы» был обнаружен, но лампы не горят. Здесь появляются подозрения о коротком замыкании.

Не работает стоп сигнал на Ваз 2110


Выезжать с такой проблемой на дорогу запрещено правилами дорожного движения. Это создаст проблемы не только для вас и вашего автомобиля, но и для других участников движения. В этой модели предусмотрен контроль состояния ламп стоп-сигнала, при появлении неисправности мигает сигнальная лампа. Однако прекращение работы может быть вызвано и по другим причинам. Вот о них и поговорим в этой статье. Отказ может произойти в пути, до сервиса далеко, а продолжать движение нужно. Поэтому любой водитель должен знать примерные причины отказов и что делать в таком случае. Для глубокой проверки желательно иметь автотестер или мультиметр. В крайнем случае, может выручить контрольная лампочка. Желательно распечатать и возить с собой список предохранителей и цепей, которые они защищают.

ВАЗ 2110 не горят стоп сигналы

На ВАЗ 2110, как и на других моделях автомобилей, стоп сигналы отыгрывают важную функцию по предупреждению других участников дорожного движения о торможении или снижении скорости. Если на ВАЗ 2110 не горят стоп сигналы, это снижает безопасность использования автомобиля и может привести к аварийной ситуации. В данном случае не стоит сразу же везти авто в мастерскую, ведь чаще всего найти причину такой поломки и устранить ее удается самостоятельно

Чтобы справиться с такой проблемой своими силами, важно разобраться, по какой схеме работают стоп сигналы на ВАЗ 2110

Схема работы стоп сигналов

Стопы на автомобилях ВАЗ работают по одинаковой, достаточно простой схеме. Главным элементом данного узла считается датчик, отвечающий за включение стоп сигнала. Когда срабатывает датчик, в задней части авто загораются лампы стопов. При прекращении торможения лампа перестает светиться. Если на ВАЗ 2110 не горят стоп сигналы, первым делом нужно убедиться, что лампы не перегорели. Схема стоп сигналов работает следующим образом: напряжение от аккумуляторной батареи направляется на выключатель стопов, замыкание которого позволяет току проходить через нить накаливания ламп, подключенных друг к другу. Затем напряжение отправляется на минус аккумулятора, что позволяет лампам загореться.

На большинстве старых автомобилей ВАЗ датчик стоп сигналов находится в области магистрали тормозной системы. При этом процесс замыкания контактов осуществлялся посредством повышения давления воздуха или жидкости в системе. Главный недостаток подобного подключения заключался в загорании ламп стоп сигнала вместе с тормозными колодками, когда автомобиль начинал замедляться. На современных моделях, таких как ВАЗ 2110, датчик стопа подключен к педали тормоза. Это позволило добиться включения лампы именно в момент нажатия водителем на тормоз. Такая конструкция подключает стоп сигналы в момент выбора свободного хода педали тормоза, до того, как начнется замедление.

Причины неработающего стоп сигнала

Если на ВАЗ 2110 не горит стоп сигнал, первым делом нужно проверить, не перегорел ли предохранитель, отвечающий за защиту цепи сигнальных ламп. Затем берем контрольную лампу и проверяем, присутствует ли питание на датчике стопа. Если во время такой проверки контрольная лампа не горит, значит, предохранитель вышел из строя или произошел обрыв провода, идущего к выключателю стоп сигналов от предохранителя

При такой проверке важно убедиться в том, что питание подается на предохранитель и направляется от него. При необходимости производим замену оборванного или прогоревшего провода, устраняем нарушенные контакты в соединительной цепи, ведущей к датчику или предохранителю

Если питание присутствует на одном из выводов, можно демонтировать оба провода и соединить их медным проводом. В данном случае сигнальные лампы загорятся.

Если в ходе проверки лампы загорелись, то можно говорить о неисправности датчика. Такая запчасть ремонту не подлежит, поэтому ее необходимо заменить. Если оказалось, что датчик работает, значит, нужно искать обрыв в проводке или неисправность ламп. При этом берем контрольную лампу и проверяем, присутствует ли питание на штекере, отвечающем за работу задних фонарей. Если питание подается, вероятнее всего, что на ВАЗ 2110 не работают стоп сигналы из-за неисправных ламп. При отсутствии питания нужно найти обрыв цепи или плохой контакт в системе между выключателем стопа и сигнальной лампой. Бывает так, что предохранитель установлен новый, но он сразу перегорает. В данном случае можно говорить о присутствии короткого замыкания, которое нужно найти и устранить.

Возможные неисправности стоп-сигналов и их устранение

  1. Вследствие перепада напряжения может случиться замыкание и лапочки перегорят.
  2. Если пришло время зачистить провода, потому что окислились контакты и клеммы недостаточно хорошо проводят ток.
  3. Часто, в случае перепада напряжения может потребоваться демонтаж и замена предохранителей.
  4. Если произошел разрыв или залом контактов датчика заднего хода.

Снятие датчика выключателя стоп-сигналов

В случае перечисленных проблем легче всего, конечно, поставить новую лампу. Это происходит без затруднений: необходимо лишь отключить свет, открыть багажник и изъять колодку проводов.

После этого зажав фиксирующие элементы, которые установлены с боков, достать панель и открутить лампу. На ее место поставить новое световое устройство и собрать комплекцию в обратной последовательности.

Если говорить о стопах, не работать могут как обе лампы, так и одна из них, то есть только в одной блок-фаре.

При возникновении такой неполадки необходимо тут же провести диагностику:

  1. Проверить предохранитель и, если есть необходимость, заменить его на новый. Устранить поломку мало, ведь, как и в случае с человеческими болезнями, перегорание может быть ошибкой в системе, которую потребуется устранить. Если этого не сделать, можно менять устройство до конца дней ВАЗ 21099. Одной из причин может быть замыкание.
  2. Если окислились проводки в патронах ламп сигналов, лампу немного нужно покрутить в патроне, чтобы соскоблить разрушенный слой. Чтобы проделанная работа была более эффективной, можно прочистить контакты наждачкой.
  3. В случае перегорания ламп в стопах, нужно заменить ее на новую и проверить, будет ли работать система. А если плохие контакты, их нужно зачистить и на плате, и на колодке проводов.
  4. Если перегорели дорожки в плате блок-фар, тогда можно вытащить плату и визуально диагностировать ее целостность. Если есть перегоревшие дорожки, их можно модифицировав, заменив проводки.
  5. Неисправен датчик или нарушена электрическая цепь. Во-первых, необходимо снять с датчика красный и белый провода и соединить их куском провода. Если стоп-сигналы загорелись, значить датчик необходимо заменить, если нет, нужно проверить электроцепь. Ее нужно проверить на наличие разрывов контактов.

Освещение автомобиля Ваз 2110, Ваз 2111, Ваз 2112

Фары и освещение Ваз 2110, Ваз 2111, Ваз 2112

Гидрокорректор фар Ваз 2110, Ваз 2111, Ваз 2112

Снятие и установка главного цилиндра гидрокорректора фар Ваз 2110, Ваз 2111, Ваз 2112

Регулировка фар автомобилей Ваз 2110, Ваз 2111, Ваз 2112

Лампы стоп-сигнала и света заднего хода, освещение салона и багажника Ваз 2110, Ваз 2111, Ваз 2112

Замена фонаря габаритного и противотуманного света Ваз 2110, Ваз 2111, Ваз 2112

Снятие и установка бокового указателя поворота Ваз 2110, Ваз 2111, Ваз 2112

Снятие и установка выключателя фонарей заднего хода Ваз 2110, Ваз 2111, Ваз 2112

Снятие и установка фонаря стоп сигнала и света заднего хода Ваз 2110, Ваз 2111, Ваз 2112

Снятие и установка плафона освещения заднего номерного знака Ваз 2110, Ваз 2111, Ваз 2112

Плафон освещения багажного отсека

Снятие и установка плафона освещения багажного отсека Ваз 2110, Ваз 2111, Ваз 2112

Инструкции по ремонту неисправностей в системе освещения лада 2110, порядок сборки и разборки фар и замены ламп лада 2111, регулировка фар ваз 2111, ваз 2112, ваз 2110. Наружное и внутреннее освещение Детали системы освещения автомобиля Ваз 2110, Ваз 2111, Ваз 2112 ремонт электрооборудования освещение, дефектовка

Должен ли гореть дополнительный стоп-сигнал если педаль тормоза не нажата? Какая правильная работа стоп-сигналов? Какая может быть причина — неисправен выключатель стоп-сигналов?

на лампу стопов идет три провода, и лампы двухнитевые соотв при вкл габаритов загорается одна нить, при нажатии на стоп — вторая видимо доп.стоп сигнал установлен не на заводе и его подцепили к проводке на стопы самостоятельно гореть с габаритами он не должен, только при нажатии на стоп соответственно, надо смотреть проводку от доп.стоп сигнала

кстати, он диодный или ламповый? и машина вообще какая?

видать где-то закоротило цепи

смущает что доп. стоп-сигнал тоже имеют разную яркость

совсем недавно поимел такую же проблему, решение оказалось банальным — в одной лампе спирали тормоза и габарита сварились вместе, из-за чего при включении габаритов сразу горели и все стопы, включая дополнительный

У меня так же было, одна нить упала на вторую и была иллюминация.

Так же заметил что у сцепления есть место для установки такого же датчик как у тормоза правда у меня его нет. Должен ли быть датчик у педали сцепления и вообще для чего он нужен?

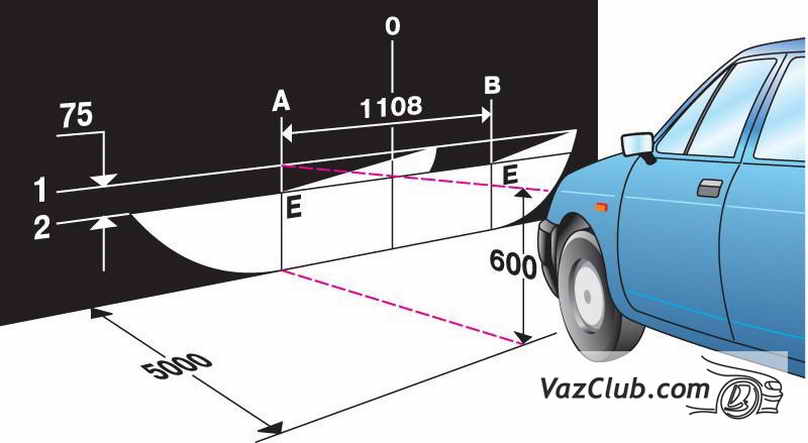

Основные аспекты регулировки

Чтобы свет качественно освещал дорогу и не слепил встречных водителей, нужно знать, как отрегулировать фары на ВАЗ 2112. В первую очередь следует подготовить автомобиль. На переднее сиденье помещается груз около 70 кг либо помощник. Следует проверить давление в шинах, вывесить подвеску, то есть создать приблизительно условия, в которых эксплуатируется машина.

Авто нужно установить на горизонтальную плоскость в 5 метрах от вертикальной стены или стенда, с нанесенной для регулировки разметкой. Далее включается свет, и выполняется регулировка фар ВАЗ 2112. Во время регулировки вторая прикрывается не просвечивающимся материалом.
