Почему не работает обогрев заднего стекла и обогрев зеркал на Нива Шевроле

Чем реле отличается от предохранителя

Предохранители необходимы для разрыва цепи при повышении силы тока выше определенных значений. Это необходимо для того, чтобы защитить провода и электронные элементы от повреждения. Резкое увеличение силы тока как правило связано с коротким замыканием.

На Ниве Шевроле используются предохранители ножевого типа.

Каждый из них соответствует определенной силе тока, которая является критической для цепи. При коротком замыкании сгорает маленькая перемычка внутри предохранителя, таким образом размыкая цепь.

Поэтому он еще называется «плавким». При замене необходимо всегда обесточивать цепь, которую он защищает, а затем уже устанавливать новый элемент.

Реле представляет собой электронно-управляемый выключатель. Реле часто используются для дистанционного включения элементов, чтобы не было необходимости прокладки большого количество кабелей к панели приборов. Обычно для управления реле используется ток меньшей силы, в отличие от той цепи, которой он управляет. Некоторые из них имеют функцию таймера, например, те, что используются для управления стеклоочистителем или лампой указателя поворота. Это позволяет задавать импульс через определенные промежутки времени.

Большинство реле и предохранителей расположены в салоне, в специальной панели, со стороны водителя. Но специализированные реле, которые управляют проводами с большой силой тока помещены под капотом в моторном отсеке.

Подогрев зеркал нива шевроле

Обогрев заднего стекла и зеркал заднего вида – общая информация, проверка исправности функционирования, восстановительный ремонт

Обогрев наружных зеркал заднего вида включается одновременно с обогревом заднего стекла автомобиля. При переводе выключателя обогрева заднего стекла/зеркал заднего вида происходит замыкание на массу электромагнитного реле цепи подачи питания к соответствующим нагревательным элементам. Индикаторная лампа включения обогрева обычно вмонтирована в кнопку выключателя, но может располагаться и на приборном щитке. Реле системы обогрева находится в салонном монтажном блоке предохранителей/реле.

Рабочий элемент обогревателя заднего стекла представляет собой горизонтальную решетку из токопроводящих нитей, наклеенных на внутреннюю поверхность стекла.

Схема расположения клемм в контактном разъеме выключателя обогрева заднего стекла/зеркал заднего вида

Нива подогрев боковых зеркал своими руками Lada 4×4 ВАЗ 2121 как установить

Обогрев зеркал (установка)

Обогрев зеркал: проводка обогрева зеркала. Вывод.

Замена зеркала, Шевроле Нива

УСТАНОВКА ПОДОГРЕВА СИДЕНИЙ НА ШЕВРОЛЕ НИВУ СВОИМИ РУКАМИ. КАК ПОДКЛЮЧИТЬ ОБОГРЕВ СИДЕНИЙ.

Подключение электропроводки при установке обогрева зеркал.

Обогрев боковых зеркал, делаем самостоятельно.

Ремонт обогрева зеркала

РЕМОНТ ОБОГРЕВАТЕЛЯ заднего СТЕКЛА

Как работает подогрев сидений ВАЗ-2109, 2110, 2115

Я думаю шниваводы сразу поняли о чём сейчас будет идти речь))) А именно о том, что не работает ни один из обогревов)))

Прочитав некую массу форумов и статей, пришёл к выводу о корневой причине сего дияния: — Большая нагрузка на одно реле и предохранитель (стекло 20А и + зеркала) — Возможные повреждения в жгуте проводов(но это конечно сомнительно, ибо если не лазил, то что могло с ними случиться?) — От нагрузки деформация «чёрного» ящика

Естественно проверил все предохранители: всё ок, даже обновил на всякий случай. На кнопку напряжение доходит, а на стекло нет. Проверил провода на задней дверце — там всё отлично, нити целы, провода подключены, масса есть. Сегодня лишь не хватило времени пройтись по проводам до «чёрного» ящика с предами

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

  • 1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
  • 2 – штепсельный разъем присоединения ЭСУД;
  • 3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
  • 5/7 – левый и правый подрулевые переключатели;
  • 6 – разъем устройства выключателя зажигания;
  • 8 – комбинация приборной доски;
  • 9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
  • 10/11 – штепсели осветительных приборов вышеуказанного оборудования;
  • 12 – кнопка выключатель устройства аварийной сигнализации;
  • 13 – монтажный короб вставки плавких предохранителей;
  • 14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
  • 16 – контактный пин выключения стоп сигналов;
  • 17 – выключатель штатного модуля звукового оповещения (клаксона) ;
  • 18 – автоматическая защита противотуманных фар головной оптики;
  • 19 – автоматика стеклоподъемников;
  • 20 – защитное реле звукового сигнала;
  • 21 – предохранительный модуль системы подогрева сидений;
  • 22 – реле управления стартером;
  • 23 – переключатель системы наружного освещения;
  • 24 – контактная группа подключения вентилятора печки;
  • 25 – встроенный выключатель включения подогрева ветрового стекла;
  • 26 – устройство выключения передних противотуманок;
  • 27 – включатель кормовых огней, противотуманной группы освещения;
  • 28 – кнопка настройки кондиционера;
  • 29 – регулятор положения манипуляторов отопления;
  • 30 – пин прикуривателя;
  • 31 – кнопки регулировки направления светового потока головной оптики;
  • 32 – регулировка яркости подсветки приборной доски;
  • 33 – вспомогательный резисторный механизм вентилятора отопления;
  • 34 – модуль штатного иммобилайзера;
  • 35/36 – выводы бортового акустического модуля штатного типа;
  • 37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

А еще интересно: Размер шины на ниву, всесезонная резина на ниву 4×4, грязевая резина, лучшая зимняя резина на колеса r16

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

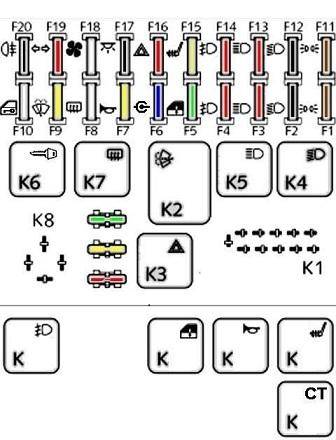

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

НомерНазначение
К1

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К2
Предназначено для запуска системы очистки ветрового стекла

К3
Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля

К4 и К5
Активация ближнего и дальнего света соответственно

К6
Вспомогательные цепи (система вентиляции, очистка заднего стекла)

К7
Обогрев поверхности стекла на задней двери

К8
Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

  • включения противотуманных фар спереди и сзади;
  • запуска моторов стеклоподъемников;
  • активации предупредительного сигнала;
  • запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

НомерНазначение
К1Предназначено для запуска системы очистки ветрового стекла.
К2Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4Активация ближнего и дальнего света соответственно.
К5Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7Обогрев поверхности стекла на задней двери.
К8Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Не работает отдельная дорожка — как решить проблему?

Чтобы выявить такую проблему, необходимо взять стакан воды и вылить на несколько дорожек в момент, когда обогрев включен. Там где дорожка работает, вода сразу исчезает, а там где нет, остается. Кроме того, это видно и в пасмурную погоду по запотеванию стекла.

Конечно, если дорожка повреждена, это не повод менять все стекло целиком. Проблему можно решить вообще в пределах 100 рублей. Для этого нужно просто купить токопроводящую пасту.

  • Аккуратно острым предметом зачищаем краску по оба конца дорожки на длину 20 миллиметров.
  • Затем наклеиваем малярный скотч и делаем прорезь под будущую дорожку.
  • Обезжириваем место ремонта и наносим пасту полоской внахлест соседним дорожкам. Даем ей высохнуть и аккуратно по тому же шаблону подкрашиваем оранжевой или черной краской в цвет обогрева.

Вот и весь ремонт обогрева стекла.

Нива шевроле обогрев зеркал

О назначении обогревателя заднего стекла можно судить уже по самому названию системы – путем нагрева он борется с конденсатом, оседающим на поверхность, причиной появления которого является разница температур в салоне и на улице.

В осенне-весенний период этот конденсат становиться причиной «запотевания» (образуется водная пленка, сильно ограничивающая обзорность), а зимой он превращается в наледь и иней, через которые вообще невозможно рассмотреть, что происходит сзади.

Что касается боковых зеркал, то они располагаются снаружи и «запотевать» или замерзать вроде не должны, поскольку перепад температур, как таковой – отсутствует. Зато есть иные причины, по которым на поверхности зеркала образуется водная пленка и иней, снижающие обзорность.

Конструкция любого обогревателя очень проста, и на всех авто они строятся по одному принципу. Если рассматривать только заднее стекло, то система его подогрева включает:

  • Токопроводящие нити и шины, наносимые на прозрачную поверхность (с внутренней стороны);
  • Провода питания подогревателя (запитка осуществляется от бортовой сети);
  • Защитные элементы (реле, предохранитель);
  • Органы управления (клавиша включения с сигнальным диодом, устанавливаемая на передней панели).

Основным рабочим элементом в этой цепи являются нити, проходящие по поверхности. Они обладают достаточно большим сопротивлением, что обеспечивает их нагрев при прохождении по ним электрического тока.

Нити соединяются с шинами, уложенными по краям стекла, вместе с ними они образуют решетку, соответствующую по размерам нагреваемой площади. Одна из шин подключается к цепи питания, а вторая – соединяется с «массой».

Неисправности

Несмотря на конструктивную простоту схемы обогрева заднего стекла, ломается она достаточно часто. Самой распространенной неисправностью системы считается перегорание предохранителя.

Но есть еще ряд поломок, которые могут произойти с устройством:

  • Повреждение токопроводящих нитей;
  • Окисление контактов;
  • Обрыв проводки питания;
  • Перегорание реле.

Одни из указанных неисправностей приводят к полному отказу работы системы, другие – к снижению ее эффективности или неравномерному прогреву поверхности (на ней остаются не оттаявшие участки).

Элементы цепи

Перегорание предохранителя часто встречающаяся поломка потому, что система при работе потребляет большое количество энергии. Работа обогрева стекла под большой нагрузкой и приводит к тому, что защитный элемент выходит из строя.

Также из строя нередко выходит реле, через которое происходит питание нитей.

Токопроводящие нити

Вторая распространенная проблема – повреждение нитей. Толщина токопроводящей дорожки незначительна и ее очень легко оборвать. Чаще всего нити повреждают сами водители.

Наледь образуется со стороны салона и многие, стараясь побыстрее от нее избавиться, не дожидаясь, когда это сделает обогреватель, удаляют ее ручным способом – с помощью скребков. Но даже самый мягкий скребок легко может повредить токопроводящие дорожки.

При этом система в целом остается работающей, но оборванная нить разогреваться не будет, и на стекле появятся не отогретые участки, снижающие обзорность.

У автовладельца есть возможность восстановить поврежденные нити, но эта процедура осложняется тем, что не всегда удается визуально обнаружить место обрыва, а это необходимо для выполнения ремонтных работ.

Но в этом помогают электрические измерительные приборы – вольтметры, омметры или же мультиметры.

К примеру, при наличии вольтметра технология диагностики такова:

  • «минусовой» щуп прибора подсоединяем к «массе», а «плюсовой» обматываем фольгой (чтобы в процессе проверки острым концом щупа дополнительно не нанести нитям повреждения);
  • Запускаем двигатель и включаем обогреватель стекла;
  • «плюсовым» щупом проводим по нити, которая не греется и смотрим на показания прибора.

Стандартным в нитях является напряжение в 5 В, именно такое значение должен показать вольтметр при касании «плюсового» щупа к дорожке. В месте же обрыва обязательно произойдет скачок напряжения, после чего останется только пометить участок с повреждением.

Обогрев зеркал нива шевроле

Обогрев заднего стекла на Нива Шевроле — это нанесённые на поверхность заднего стекла электропроводные параллельные нити, соединённых с вертикальными (по бокам) проводами.

Как определить поломку обогрева заднего стекла

Типичные неполадки прогрева стекла визуально заметны с запуском двигателя. Оно может оттаивать частично или полностью запотевать.

В первом случае, токопроводная нить может иметь обрыв с последствиями:

  1. Стекло потеет при не работающей сигнальной лампе и реле отогрева. В первую очередь требуется проверить величину напряжения, предохранитель.
  2. Стекло не обогревается, хотя контрольная лампа работает. Не исключается отсутствие напряжения.
  3. Конденсат проявляется местами, что объясняется наличием обрыва нити.Восстанавливается специальными лаками, ремонтными реагентами.
  4. Не оттаивает, несмотря на рабочее состояние системы.

Происходит подобное при сильном обледенении и возможном недостатке напряжения нагрева. Следует очистить лёд с поверхности стекла.

Выявление неполадки

После проверки возможных причин, дефект может заключаться в выключателе или его кнопке .

Поиск обрыва в цепи питания обогрева задних зеркал.

Худший вариант — неполадка кроется в проводке, которая устраняется путём разборки приборной панели.

Предохранитель обогрева заднего стекла и зеркал идёт под 8 номером в монтажном блоке. Ёмкость 25 Ампер. Проблема может быть в нём. На фото из-за плохого контакта, предположительно, посадочное место расплавилось. Мог возникнуть пожар.

Часто отсутствие признаков прогрева скрывается в предохранителе или реле управления обогревом.

Нередки случаи обнаружения дефектов связанных с подключением жгута нитей к приборной системе авто.

Проверка тестером блока предохранителей

Первая неисправность выявляется тестером. Реле же проверяется заменой его, пусть б/у, но рабочим прибором.

Доступным вариантом остаётся восстановление возможных обрывов нитей. Но нередко водители прибегают к замене заднего стекла целиком, что весьма накладно.

Восстановление нитей обогрева заднего стекла на Шевроле Нива

Прозвонка нити обогрева

Существует ряд способов самостоятельного восстановления обогрева. Выбор, какого-либо из них привязан к величине (ширине) разрыва и характеристике нити.

Опыт их реставрации основывается на проверенных способах.

  1. Использование электропроводной пасты или клеевого состава, при ширине разрыва миллиметр. Ремонтный пакет содержит пасту, шприц, предметы очистки стекла. Применение электропроводного клея «Элеконт» или «Контактол», которые наносятся на участок обрыва нити.

Метод гальванического осаждения меди.

Проверка реле

Этапы операций выполняются после отключения АКБ от массы. Исправность реле проверяется: извлечением выключателя и разъёмов из панели, целостность цепи.

Рекомендуем заменить стандартное реле на реле с автоматическим выключением через 15 минут. Такие есть в свободной продаже.

Одновременно, проверяется встроенный в цепь таймер выключателя. Это устройство предназначено включать и отключать время обогрева на определённое время при запуске двигателя и подаче напряжения.

Почему не работает обогрев зеркал на Шевроле Нива

Плохо видно, не правда ли?

Ориентированы повышать безопасность участников движения. Следует незамедлительно заменить , если не поддаётся ремонту. Работают вкупе с обогревом заднего стекла и отключаются через небольшой промежуток автоматически после выключения двигателя.

Оплавление контактов в монтажном блоке. Особенность конструкции, где на одном предохранителе висит и обогрев заднего стекла и обогрев боковых зеркал.

При поломке консоли разбирается последовательным извлечением нагревательной пластины (элемента) из штатного места. Пластиковый корпус разогревается феном и отгибается, чтобы вытащить зеркало из обоймы. В корпусе находится элемент, приклеенный к зеркалу. При сборке следует придерживаться обратной последовательности.

При отсутствии в комплектации штатного обогрева, таковой приобретается и монтаж, желательно, доверяется сервисной организации.

Интернациональный Нива Клуб / International NIVA Club

Форумы

  • Темы без ответов
  • Активные темы
ФотогалереяНИВА-ШОПФайлы
  • Список форумовАвто — ТехникаТехнический раздел Лада 4х4 НиваЭлектрооборудование
  • Поиск
  • Темы без ответов
  • Активные темы
  • Поиск

Схема блока предохранителей с 2009 года

Схема размещения реле и предохранителей Шеви Нива приведена ниже. Компоновка блока, установленного на Вашем автомобиле, может отличаться. Это зависит от комплектации и года выпуска автомобиля.

Расположение реле и предохранителей в монтажном блоке:

  • F1 (5 А) Лампы фонарей освещения номерного знака, Контрольная лампа наружного освещения в комбинации приборов, Контрольная лампа включения габаритного света в выключателе наружного освещения, Подкапотная лампа, Реле включения противотуманных фар (обмотка), Лампа дополнительного сигнала торможения, Лампы габаритного света левого борта
  • F2 (7,5 А) Левая фара (ближний свет)
  • F3 (10 А) Левая фара (дальний свет), Контрольная лампа дальнего света фар в комбинации приборов
  • F4 (10 А) Левая противотуманная фара
  • F5 (30 А) Реле электростеклоподъемников передних дверей, Электростеклоподъемники передних дверей
  • F6 (15 А) Прикуриватель
  • F7 (20 А) Реле звукового сигнала, Звуковой сигнал, Фонарь освещения багажника
  • F8 (25 А) Реле обогрева заднего стекла (контакты), Элемент обогрева заднего стекла, Электронагреватели наружных зеркал
  • F9 (20 А) Реле обогрева заднего стекла (обмотка), Электродвигатель очистителя ветрового стекла, Электродвигатель очистителя заднего стекла, Реле включения очистителей и омывателя фар, Переключатель очистителей и омывателей ветрового и заднего стекла, Электродвигатель омывателя заднего стекла, Электродвигатель омывателя фар, Плафон освещения вещевого ящика
  • F10 (20 А) Блок управления блокировки замков дверей (блок управления электропакетом на автомобилях комплектациях 55, 34)
  • F11 (5 А) Лампы габаритного света правого борта, Регулятор освещения приборов (потенциометр)
  • F12 (7,5 А) Правая фара (ближний свет), Моторедукторы корректоров света фар
  • F13 (10 А) Правая фара (дальний свет)
  • F14 (10 А) Правая противотуманная фара.
  • F15 (20 А) Реле включения обогрева передних сидений (контакты), Блок управления электрообогревом, Блок управления электрозеркалами, Электроприводы наружных зеркал
  • F16 (10 А) Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации), Лампы указателей поворота
  • F17 (7,5 А) Плафон освещения салона, Плафон индивидуального освещения, Лампы стоп-сигнала, Сигнализатор иммобилизатора
  • F18 (25 А) Переключатель электродвигателя отопителя, Электродвигатель отопителя
  • F19 (10 А) Датчик уровня тормозной жидкости и сигнализатор уровня тормозной, жидкости в комбинации приборов, Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Лампы указателей поворота, Контрольные лампы указателей поворота в комбинации приборов, Реле включения обогрева передних сидений (обмотка), Реле стартера (обмотка), Комбинация приборов, Выключатель кондиционера.
  • F20 (7,5 А) Иммобилизатор, Задние противотуманные фонари

Описание реле на блоке:

  • К1 – реле контроля исправности ламп (вместо реле устанавливаются перемычки);
  • К2 – реле очистителя ветрового стекла;
  • К3 – реле –прерыватель указателей поворота и аварийной сигнализации;
  • К4 – реле включения ближнего света фар;
  • К5 – реле включения дальнего света фар;
  • К6 – дополнительное реле (обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения);
  • К7 – реле включения обогрева заднего стекла;
  • К8 – реле не используется;

Схема соединений монтажного блока:

(наружная цифра в обозначении наконечника провода – номер колодки, а внутренняя цифра – условный номер штекера): К1 – реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле); К2 – реле очистителя ветрового стекла; К3 – реле-прерыватель указателей поворота и аварийной сигнализации; К4 – реле включения ближнего света фар; К5 – реле включения дальнего света фар; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; F1–F20 – плавкие предохранители.

При эксплуатации автомобиля и при проверке схемы электрооборудования автомобиля не допускается применять предохранители, не предусмотренные конструкцией автомобиля, а также замыкать на массу провода (проверять исправность цепей на «искру»), так как это может привести к перегоранию токоведущих дорожек монтажного блока.

При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, так как это приводит к замыканию выводов реле и перегоранию токоведущих дорожек на печатных платах монтажного блока.

Ключевые слова: монтажный блок лада нива

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
