Где находится реле противотуманных фар на Нива Шевроле

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

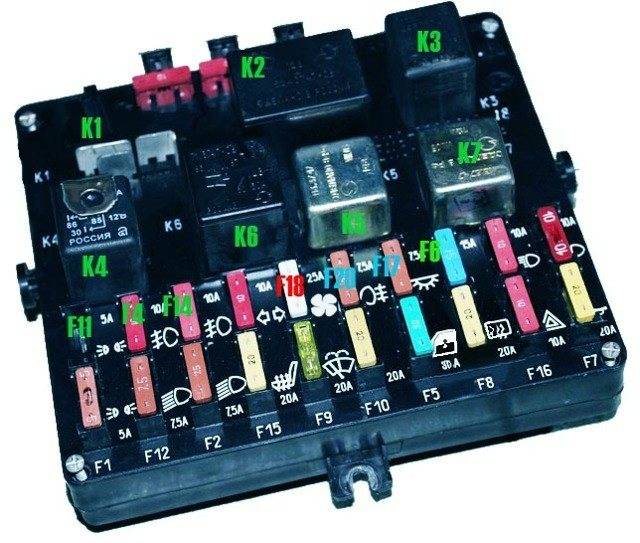

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

  • включения противотуманных фар спереди и сзади;
  • запуска моторов стеклоподъемников;
  • активации предупредительного сигнала;
  • запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

  1. Открыть декоративную крышку блока.
  2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
  3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
  4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
  5. Отключить колодки электропроводки от блока.
  6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

  1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
  2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
  3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
  4. Вынуть ящик и отключить колодку с лампы подсветки.
  5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
  6. Отвернуть три 10 мм гайки крепления блока предохранителей.
  7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
  8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

  1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
  2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
  3. Заменить предохранитель на аналогичный.
  4. Собрать детали в обратном порядке.

Расположение

Все предохранители находятся в специальном блоке, который располагается под приборной панелью со стороны водителя.

Для того чтобы получить к ним доступ нужно снять крышку которая крепится на двух винтах, сняв которую можно увидеть 8 электромагнитных реле и  20 защитных элементов.

Основная задача реле это разгрузить контакт выключателя у прибора, так как они потребляют ток на который выключатели не рассчитаны.

Прежде чем установить новый элемент, необходимо понять причину по которой он вышел из строя и ее устранить, иначе они так и будут постоянно перегорать.Сделать это можно при помощи специального тестера, а также схемы электрооборудования. Если у вас необходимого прибора нет или вы не разбираетесь в схеме, тогда лучше обратится к специалисту.

Давайте рассмотрим более подробно за что отвечает каждый прибор:

Монтажный блок Нива Шевроле имеет так же реле которые отвечают за:

  • К1 как правило его не используют и в место него стоит специальная перемычка
  • К2 отвечает за включение дворников
  • К3 благодаря ему происходит включение аварийки и поворотников
  • K4 отвечает за включение ближнего света
  • К5 обеспечивает питанием дольный свет
  • К6 реле подогрева заднего стекла, системы вентиляции и отопления, омывателя
  • K7 обогрев заднего стекла
  • К8 является резервным

Так же есть отдельный блок который контролирует работу двигателя и имеет следующую схему:

У каждого водителя в автомобиле должна находится распечатанная схема предохранителей Шевроле Нива, это даст возможность сократить время поиска нужного прибора.

Замена

Прежде чем производить замену необходимо выявить причину по которой произошло перегорания. Не рекомендуется на его место устанавливать какие либо перемычки, так как это может привести к повреждению электронных приборов или к короткому замыканию которое может спровоцировать пожар.

И так чтобы поменять перегоревший элемент нужно проделать следующие действия:

  1. Выкручиваем винты которы е крепят крышку блока
  2. Снимаем крышку
  3. В нем имеются специальные щипцы, которыми вынимаем нужный предохранитель
  4. Производим замену на новый

В случае если необходимо демонтировать весь блок целиком то нужно выкрутить винты которые его держат и отверткой разъединить колодки.

Довольно часто из строя выходит предохранитель бензонасоса Шевроле Шива, который расположен возле большого пятидесяти амперного реле. Детальней расположение можно увидеть на картинке снизу.

Итог

Подводя итог можно сделать вывод что прежде чем производить замену, нужно первым делом понять по какой причины он перегорел. Для этого достаточно прозвонить всю цепь, а также если не работает бензонасос  поверить в каком он состоянии, и только после этого менять на аналогичный

Блок предохранителей на Ниве Шеровле Ссылка на основную публикацию

Противотуманные фары

Качественные ПТФ должны освещать пространство перед машиной и по бокам, а сектор распространения составляет около 60°. Вертикальное рассеивание не должно иметь значение больше 5°. Форма противотуманных источников света не имеет значения. Для установки оптики используют специальный кронштейн крепления дополнительных фар Нивы. Его размещают на переднем бампере.

В противотуманные фары на Ниву часто устанавливают галогенные лампы H1, но допустимы и H2, H3 и H7. Газоразрядные изделия монтировать в такие приборы запрещено, поскольку они ослепляют водителей как встречных, так и попутных машин. В галогенной оптике источник света — это статичная нить накаливания, поэтому пучок света получается сфокусированным. В лампах с ксеноновым светом электрическая дуга постоянно меняет свое положение, из-за чего нарушается фокусировка и происходит эффект ослепления. Фокусировать такой световой поток должна специальная оптика.

Как заменить

Основной причиной выхода из строя этих защитных элементов считается продолжительная эксплуатация. Замена предохранителей проводится по следующему алгоритму:

  1. Раскручиваются крепежные элементы, которые находятся за рулем.
  2. Разжимаются фиксаторы, расположенные по бокам.
  3. Демонтируется блок с защитными устройствами.
  4. Отключаются колодки электропроводки.

Этот алгоритм применяется, когда возникает необходимость в замене всего блока. Если из строя вышел один предохранитель, то замена проводится в следующем порядке:

  1. Демонтируется крышка блока.
  2. При помощи пинцета извлекается проблемный предохранитель из гнезда.
  3. Устанавливается новый предохранитель.

Использование защитных устройств, рассчитанных на другую силу тока, запрещено, так как это может привести к выгоранию всего блока. Если используется предохранитель, рассчитанный на меньшую силу тока, то в электроцепи, которую защищает данная деталь, может возникнуть короткое замыкание.

Блок предохранителей Шевроле Нива выпущенных до 2009 года

Расшифровка предохранителей

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.F4 (10 А) — резервный предохранитель.F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги. Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя. Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.F8 (20 А) — элемент и реле обогрева заднего стекла (контакты). Аналогично реле К7.F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.F10 (20 А) — резервный предохранитель.F11 (5 А) — лампы правых габаритных огней.F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.F14 (10 А) — резервный предохранитель.F15 (20 А) — резервный предохранитель.F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах. Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.F20 (7,5 А) — резервный.

Расшифровка реле

1 . Не используется2 . Реле электродвигателя очистителя ветрового стекла3 . Реле-прерыватель указателей поворотов и аварийной сигнализации4 . Реле ближнего света фар5 . Реле дальнего света фар6 . Дополнительное реле(Обмотка реле обогрева стекла двери багажника, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)7 . Реле обогрева стекла двери багажника8 . РезервДополнительные выносные реле. Находятся немногим ниже основного блока.Расшифровка1 . Реле стеклоподъёмников2 . Реле противотуманных фонарей3 . Реле звукового сигнала либо обогрева сидений4 . Реле привода наружных зеркал (опционально)

Передние фары

Передняя оптика на Ниву может быть заменена штатным светом производства Wesem. Детали не уступают по качеству изделиям бренда Hella, однако стоят намного дешевле. Выглядят изделия Wesem аналогично заводским, отличие в форме стекла — оно более плоское

Эту фирму выбирают автолюбители, которым важно качество света. При использовании моделей польского производства светотеневые границы при включенном ближнем свете довольно четкие

Альтернатива от компании Wesem представляет собой яркие источники света, защищенные от попадания воды. Их можно использовать при переездах через ручьи, речки, пруды, болото.

Светодиодные

Известные на российском рынке 7-дюймовые расходники Loyo подходят для большинства внедорожников с диаметром штатной оптики 178 мм. Особенности моделей лед:

  1. По яркости светового потока превосходят галогенные и даже ксеноновые лампы.
  2. Монтаж не требует изменений посадочных мест. Оптику можно монтировать на все модификации Нивы.
  3. Плотная заливка дорожного полотна в режиме ближнего и дальнего света.

Устанавливаем и подключаем противотуманные фары на ВАЗ-2114 своими руками (видео внутри)

Чтобы поставить LED фары на Ниву, понадобится отвинтить 3 болта крепления штатной оптики и отключить разъем к лампе. Затем устанавливаются диоды, и оптика подключается к штатному гнезду.

На Ниву часто устанавливают ангельские глазки — специальные светодиодные трубки, придающие оптике особую эстетичность. Их можно использовать в качестве габаритов и дневных ходовых огней.

Линзованные

Для линзованных источников света автолюбители часто выбирают ксеноновые лампы Interpower 4300к. Некоторые модели могут оказаться больше штатных расходников. В таком случае вырезается задняя часть, к которой крепится источник света.

Линзованная (прожекторная) оптика представляет собой систему, состоящую из эллиптического отражателя, шторки и линзы выпуклой формы. Световой пучок, находящийся в первом фокусе, отражается эллиптически рефлектором и собирается во втором фокусе. Чтобы обеспечить заданную светотеневую границу, прибор оснащается специальной шторкой. Ограниченные лучи попадают на рассеивающую линзу, а она проецирует их на дорожное полотно. За счет этих особенностей линзованные источники света не ослепляют других водителей и не засвечивают встречную полосу, несмотря на высокую яркость.

Лучшая линзовая оптика, судя по отзывам автомобилистов:

  1. Hella 169 мм с габаритным огнем и световым отверстием 165 мм. Рассеиватель представлен выпуклой шайбой разброса. В такую оптику устанавливается галоген. Она отлично подходит вместо штатной, позволяет эффективно решить проблему слабого головного света. Источники света устанавливаются в штатный разъем без доработок.
  2. Освар. У оптики имеются тонкие опорные пластинки-лепестки. Они должны поместиться в горшок для гидрокорректора. Эти элементы можно увидеть, сняв ободок. Стекла фар марки Освар имеют выгнутую форму.

Регулировка противотуманных фар Нивы

Регулировка фар противотуманной оптики Нивы также производится вручную. Для этого вращаем по вертикали и по горизонтали каждую фару до момента соответствия нашему стандарту. Конечно, предварительно следует немного отвинтить крепёжные болты для практичности и удобства настройки.

После завершения процедуры не забудьте завинтить болты снова. Помните, что категорически запрещено настраивать световые лучи, чтобы они слепили встречных водителей. За такую выходку можно смело схлопотать административный штраф за препятствие вождению встречного транспорта. Размер штрафа исчисляется от 500 рублей. Сумма не большая, но тут больше играет роль человеческий фактор.

Помните главное, что если кузов Шевроле Нивы не повреждён, оптика цела, то настраивать фары, особой надобности вовсе нет. Иногда прибегают к настройке, когда владелец собирается тюнинговать машину нестандартным оборудованием.

В таких случаях может вырезаться новое гнездо для крепления, устанавливаться оптика с совершенно новой формой, протягиваться новые кабеля электрического питания. Но это совсем иная история.

Ниже в видеоролике показано как проводится регулировка фар Шевроле Нивы своими руками с учетом угла падения света фар.

Перегорание ламп ближнего света на любом автомобиле, в том числе и Нива Шевроле, является частым явлением, так как они подвергаются наибольшему износу. Обращаться в сервисный центр для их замены нет никакого смысла, так как для самостоятельного выполнения этой операции потребуется лишь несколько минут свободного времени. В данной статье мы подробно рассмотрим, как осуществляется замена лампы ближнего света на Нива Шевроле.

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

НомерНазначение
К1 Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки
К2Предназначено для запуска системы очистки ветрового стекла
К3Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5Активация ближнего и дальнего света соответственно
К6Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7Обогрев поверхности стекла на задней двери
К8Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

  • включения противотуманных фар спереди и сзади;
  • запуска моторов стеклоподъемников;
  • активации предупредительного сигнала;
  • запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле

НомерНазначение
К1Предназначено для запуска системы очистки ветрового стекла.
К2Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4Активация ближнего и дальнего света соответственно.
К5Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7Обогрев поверхности стекла на задней двери.
К8Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Схема блока

Назначение предохранителей

Назначение реле

Стартер на Ниве Шевроле

Бывает такое что автомобиль начинает заводится с перебоями или вовсе не заводится. Одна из распространённых причин этого может быть неисправный стартер на Ниве Шевроле. Чтобы точно понять в нем проблема или нет нужно его демонтировать и произвести диагностику.

Данная деталь представляет собой электродвигатель с постоянным током и активируется благодаря постоянному магниту совмещенному с планетарным редуктором и реле.  Перед демонтажем желательно понять в нем ли причина того что силовой агрегат не хочет заводится.  Понять это можно как по внешнему виду проведя диагностику, так и поменяв АКБ на новый.

Диагностика

  1. Следует проверить все соединения между АКБ и стартером, так как в случае плохого контакта может не достаточно мощности для проворачивания коленвала. Решить данную проблему можно зачисткой контактов.
  2. Необходимо проверить аккумулятор, и в случае его неисправности произвести замену

Замена

Если вы задаетесь вопросом как сняь стартер на Шевроле Нива то ответ на данный вопрос вы найдете ниже:

  1. Первым делом чтобы не допустить замыкания отсоединяем АКБ
  2. У картера есть защита которую необходимо снять
  3. Откручиваем несколько болтов которые крепят стартер
  4. Снимаем тепловую защиту
  5. Тянем на себя заменяемую деталь и отсоединяем от нее провода
  6. Зачищаем силовые провода так как причина нестабильной работы могла быть именно в них

Когда деталь сняли, можно произвести ее диагностику и попытаться отремонтировать.

Если  вы решили попробовать произвести ремонт, первым делом обратите  внимание на планетарный механизм, понять состояние деталей данного агрегата можно разобрав его, достаточно просто открутить несколько болтов.  Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый.  Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый

 Большинство мастеров утверждают, что ремонту данный механизм не подается и в случае поломки лучше сразу менять его на новый.

Втягивающее

Для того чтобы стартер не испытывал дополнительных нагрузок  устанавливается специальное реле стартера Нива Шевроле, его еще называют втягивающее реле,состоящие из:

  • Двух обмоток
  • Магнита
  • Якоря
  • Пружины

Когда начинает поступать питание, якорь под воздействием электромагнитного поля начинает сжимать пружину, что приводит к вращению бендикса.Когда происходит пуск двигателя происходит отключение питания и пружина  разжимается.

 Неисправности

  • Выгорание или окисление контактов
  • Повреждается обмотка
  • Происходит износ якоря с пружиной
  • Разрушается корпус

Он состоит из цельного корпуса, поэтому в случае поломки ремонтировать его нецелесообразно.

Понять что требуется замена можно по следующим признакам:

  • Бендикс при запуске двигателя не возвращается обратно, и под капотом можно услышать жужжащий звук
  • При рабочем стартере силовой агрегат не работает
  • Поворачивая ключ зажигания слышны щелчки но сам элемент не вращается

Проверка и замена

Чтобы произвести проверку достаточно взять отвертку и замкнуть его контакты, которые располагаются с задней стороны устройства.  При замкнутой цепи стартер должен заработать, а если останется в неподвижном состояние и будет слышен только щелчок, тогда его следует менять.

Для того чтобы произвести замену  реле стартера на Шевроле Ниве нужно проделать следующее:

  1. Откручиваем три болта которые крепят деталь
  2. Извлекаем реле
  3. Устанавливаем новую деталь
  4. Проверяем работу

Если все сделано правильно он должен завестись

Если у Вас есть представление как все устроено и вы уверенны что причина неисправности во втягивающем, то можно смело приступать к замене и ремонту. Если есть какие либо сомнения тогда его нужно проверить на стенде под нагрузкой, так как случается такое что без нагрузки он работает отлично, а вот под нагрузкой перестает работать.

Стартер на Ниве Шевроле Ссылка на основную публикацию

Схема подключения

Потребуется: 4-х контактное реле (типа РС527 или 90.3747), колодка с предохранителем 16А, трехпозиционный выключатель (например, от вентилятора печки, 21070-3709608-01), проводка для силовых цепей (сечением не менее 2,5 мм2) и для цепей управления (не менее 0,75 мм2).

Не рекомендуется подключать «массу» ПТФ через крепеж фары, т.к. в ходе эксплуатации может появится коррозия и контакт может теряться. Реле удобней разместить в моторном отсеке. Всю проводку прячем в гофры.

1 — ПТФ; 2 — реле; 3 — +12В от аккумулятора через предохранитель; 4 — любой черный провод в панели; 5 — кнопка 3-х позиционная’ 6 — к предохранителю №4; 7 — к бело-черному проводу кнопки включения наружного освещения.

Установка и подключение противотуманок на ВАЗ 2113, 2114, 2115 своими руками

Подсветку кнопки подключаем к контактам 1 и 2 (взять белый и черный провод с любой кнопки с подсветкой в центральной консоли).

В результате такое подключение позволяет использовать три режима работы противотуманных фар:

  1. выключены;
  2. включаются вместе с дальним светом (в том числе при сигнализации дальним светом);
  3. включены постоянно при работающих габаритах.

По аналогичной схеме можно установить и подключить фары на крышу Lada 4×4 (люстра).

Напомним, другие доработки российского внедорожника можно найти в этой категории.

Ключевые слова: противотуманные фары 4х4 | бампер 4х4 | аксессуары 4х4 | внешняя подсветка 4х4 | передние фары 4х4

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Подробная инструкция по регулировке фар на автомобилях ВАЗ 2114 и 2115

Средняя продолжительность службы автомобильных фар – 1,5-3 года. По истечении этого срока повреждается рассеиватель, мутнеет стекло. Во время сильного снегопада автомобиль может стать практически незаметным, а во время дождя существенно снижается видимость дороги. В таких ситуациях подбирают аналогичные фары на Ниву. Альтернативный тюнинг, например монтаж светомаскировочных элементов, установка ксеноновых или диодных ламп, проводится на свой страх и риск.

Если работает только четвёртая скорость

В случаях, когда моторчик отказывается работать на первой, второй и третьей скоростях, но на четвёртой крутит отлично, виноват тот самый резистор с тремя изолированными обмотками. Если нет возможности его купить, можно попытаться реставрировать своими руками. Правда, только в том случае, когда перегорел термопредохранитель, естественно, перематывать обмотки никто не станет, игра не стоит свеч.

Снять и проверить резистор можно без демонтажа двигателя. Делается это так:

  1. Крестовой отвёрткой с коротким жалом откручиваются крайние правые винты крепления бардачка.

    Откручиваем крайние правые винты крепления бардачка.

  2. Получаем частичный доступ к двигателю, но этого достаточно, чтобы добраться до резистора.

    Отодвигаем бардачок, чтобы добраться до резистора.

  3. Снимаем контактную колодку и отводим жгут проводов в сторону.

    Демонтируем контактную колодку.

  4. Крестовой отвёрткой выкручиваем винт крепления дополнительного резистора.

    Выкручиваем винт крепления резистора.

  5. Вынимаем резистор из корпуса.

    Контакты резистора.

    Вынимаем резистор.

  6. Проверяем мультиметром целостность термопредохранителя. Если он неисправен, можно попытаться его заменить.
  7. Установка нового или отреставрированного резистора проводится в обратном порядке.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
